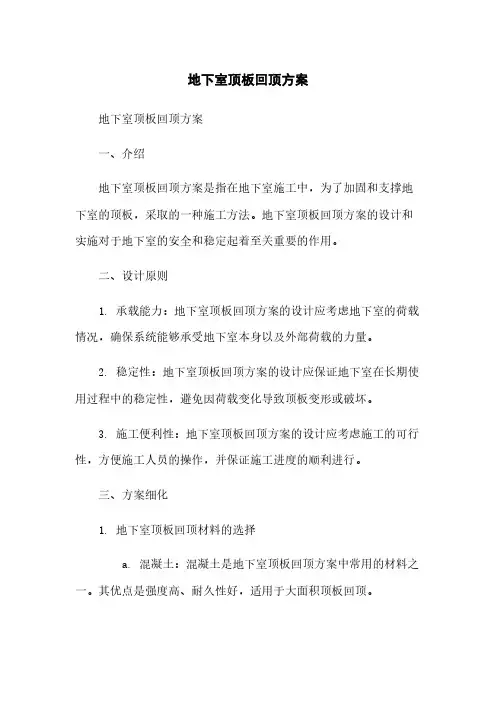

地下室顶板回顶方案
地下室顶板回顶方案地下室顶板回顶方案一、介绍地下室顶板回顶方案是指在地下室施工中，为了加固和支撑地下室的顶板，采取的一种施工方法。
地下室顶板回顶方案的设计和实施对于地下室的安全和稳定起着至关重要的作用。
二、设计原则1. 承载能力：地下室顶板回顶方案的设计应考虑地下室的荷载情况，确保系统能够承受地下室本身以及外部荷载的力量。
2. 稳定性：地下室顶板回顶方案的设计应保证地下室在长期使用过程中的稳定性，避免因荷载变化导致顶板变形或破坏。
3. 施工便利性：地下室顶板回顶方案的设计应考虑施工的可行性，方便施工人员的操作，并保证施工进度的顺利进行。
三、方案细化1. 地下室顶板回顶材料的选择a. 混凝土：混凝土是地下室顶板回顶方案中常用的材料之一。
其优点是强度高、耐久性好，适用于大面积顶板回顶。
b. 钢材：钢材具有高强度和较小的自重，适用于较大跨度的地下室顶板回顶。
c. 预制构件：预制构件具有加工精度高、施工速度快的优点，适用于工期紧迫的地下室顶板回顶。
2. 地下室顶板回顶方法的选择a. 钢托板法：使用钢托板在地下室顶板下方进行支撑，确保地下室顶板的强度和稳定性。
b. 钢梁法：使用钢梁在地下室顶板上方进行加固，增加地下室顶板的承载能力。
c. 预应力法：通过预应力技术对地下室顶板进行加固，提高地下室顶板的抗弯和抗剪能力。
3. 施工过程a. 施工前准备：包括地下室顶板回顶方案的设计和施工图纸的制定，材料和设备的准备等。
b. 施工操作：根据方案选定的回顶方法，进行具体的施工操作，包括安装支撑材料、调整支撑位置等。
c. 施工质量控制：对施工过程进行质量检查和监控，确保施工质量的符合规范要求。
四、附件本所涉及的附件如下：1. 地下室顶板回顶方案设计图纸2. 施工材料清单3. 施工设备清单五、法律名词及注释本所涉及的法律名词及其注释如下：1. 建筑法：建筑行业法律法规的总称，包括建筑工程设计、施工、监理等方面的规定。
2. 安全法：关于建筑施工安全的法律法规，包括建筑工程施工安全管理的规定。
地下室顶板回顶专项施工方案(完整版)
地下室顶板回顶专项施工方案(完整版)地下室顶板回顶专项施工方案（风格一）1. 绪论1.1 项目概述1.2 施工组织1.3 工程划分及施工单位2. 工程准备2.1 施工前准备2.2 施工方案编制2.3 施工材料准备2.4 设备及机具准备3. 施工工艺3.1 回顶施工工艺3.2 板架安装3.3 钢筋绑扎3.4 混凝土浇筑3.5 养护处理4. 施工安全4.1 安全技术措施4.2 施工现场安全注意事项4.3 应急预案5. 质量控制5.1 施工质量要求5.2 施工质量控制措施5.3 质量检测及评定6. 环境保护6.1 施工环保要求6.2 施工中的环境保护措施6.3 施工废弃物处理7. 竣工验收7.1 验收标准7.2 验收程序及内容7.3 竣工报告编制8. 附件8.1 工程图纸8.2 相关合同及协议8.3 设备清单8.4 工艺要求9. 法律名词及注释地下室：指建造物地表以下、局部或者整体半埋或者全部埋入地下的楼层。
回顶：指将底板部份与上部墙体（包括柱、梁以及墙）之间未进行完成的混凝土浇筑部份补充完整的施工工艺。
地下室顶板回顶专项施工方案（风格二）1. 项目背景1.1 地下室建设的必要性1.2 地下室顶板回顶的作用1.3 施工单位及项目承担方2. 工程准备2.1 施工准备事项2.2 工程方案制定2.3 施工材料选用与准备2.4 施工设备与机械配置3. 施工工艺3.1 地下室顶板回顶工艺流程3.2 板架搭设与调整3.3 钢筋安装与绑扎3.4 混凝土浇筑技术要点3.5 养护措施与时间安排4. 施工安全4.1 施工安全技术措施4.2 施工现场安全注意事项4.3 突发事件应急处理5. 质量控制5.1 施工质量要求与标准5.2 施工质量控制措施5.3 质量检测与评定6. 环境保护6.1 施工环保要求6.2 施工环境保护措施6.3 施工废弃物处理7. 竣工验收7.1 验收标准与程序7.2 竣工报告编制8. 附件8.1 工程图纸及设计方案8.2 合同及合作协议8.3 施工设备清单8.4 工艺要求与相关规范9. 法律名词及注释地下室：指建造物地面以下、至少有一半埋入地下的楼层或者房间。

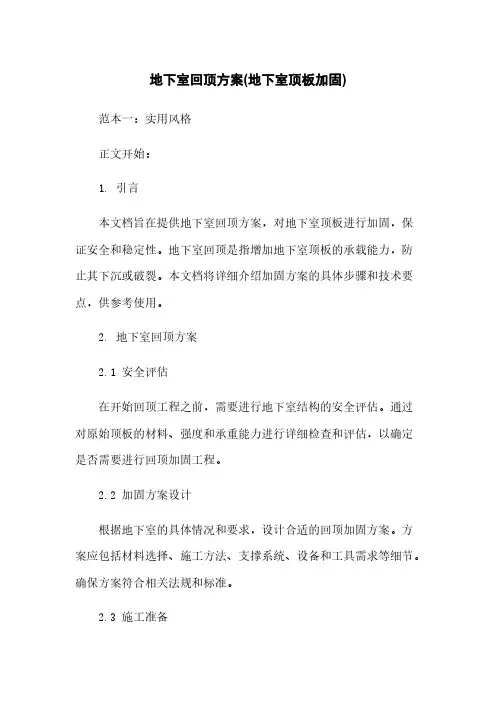

地下室回顶方案(地下室顶板加固)
地下室回顶方案(地下室顶板加固)范本一：实用风格正文开始：1. 引言本文档旨在提供地下室回顶方案，对地下室顶板进行加固，保证安全和稳定性。
地下室回顶是指增加地下室顶板的承载能力，防止其下沉或破裂。
本文档将详细介绍加固方案的具体步骤和技术要点，供参考使用。
2. 地下室回顶方案2.1 安全评估在开始回顶工程之前，需要进行地下室结构的安全评估。
通过对原始顶板的材料、强度和承重能力进行详细检查和评估，以确定是否需要进行回顶加固工程。
2.2 加固方案设计根据地下室的具体情况和要求，设计合适的回顶加固方案。
方案应包括材料选择、施工方法、支撑系统、设备和工具需求等细节。
确保方案符合相关法规和标准。
2.3 施工准备在正式施工之前，需要进行一系列的准备工作。
包括清理施工区域、购买和准备必要的材料和设备、组织人员安排和培训等。
2.4 回顶施工过程按照设计方案进行回顶施工。
包括顶板预处理、加固材料的安装和固定、支撑系统的构建等。
在施工过程中需要注意安全措施和施工质量。
2.5 施工验收施工完成后，进行回顶工程的验收。
检查加固后的地下室顶板强度是否满足要求，确保整个加固工程的效果。
3. 附件本文档涉及的附件包括但不限于：地下室平面图、回顶施工设计图纸、工程方案和报价单。
需根据具体项目情况进行补充和变更。
4. 法律名词及注释4.1 地下室：位于地面以下的建筑空间，通常用于储存、停车或其他特定用途。
4.2 回顶：对地下室顶板进行加固，提高其承载能力和稳定性。
4.3 施工质量：指加固工程的质量标准，包括材料的选用、施工工艺和安全措施等。
范本二：正式风格正文开始：1. 引言本文档旨在提供地下室回顶方案，对地下室顶板进行加固，保证安全和稳定性。
地下室回顶是指增加地下室顶板的承载能力，防止其下沉或破裂。
本文档将详细介绍加固方案的具体步骤和技术要点，以确保施工质量和项目的成功实施。
2. 地下室回顶方案2.1 安全性评估与工程背景在进行地下室回顶工程之前，需要进行地下室结构的安全性评估。

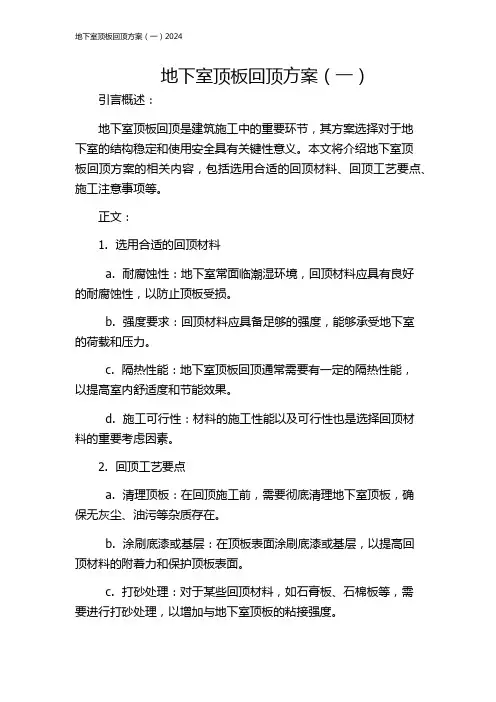

地下室顶板回顶方案(一)2024
地下室顶板回顶方案（一）引言概述：地下室顶板回顶是建筑施工中的重要环节，其方案选择对于地下室的结构稳定和使用安全具有关键性意义。
本文将介绍地下室顶板回顶方案的相关内容，包括选用合适的回顶材料、回顶工艺要点、施工注意事项等。
正文：1. 选用合适的回顶材料a. 耐腐蚀性：地下室常面临潮湿环境，回顶材料应具有良好的耐腐蚀性，以防止顶板受损。
b. 强度要求：回顶材料应具备足够的强度，能够承受地下室的荷载和压力。
c. 隔热性能：地下室顶板回顶通常需要有一定的隔热性能，以提高室内舒适度和节能效果。
d. 施工可行性：材料的施工性能以及可行性也是选择回顶材料的重要考虑因素。
2. 回顶工艺要点a. 清理顶板：在回顶施工前，需要彻底清理地下室顶板，确保无灰尘、油污等杂质存在。
b. 涂刷底漆或基层：在顶板表面涂刷底漆或基层，以提高回顶材料的附着力和保护顶板表面。
c. 打砂处理：对于某些回顶材料，如石膏板、石棉板等，需要进行打砂处理，以增加与地下室顶板的粘接强度。
d. 施工层次控制：回顶过程中要注意施工层次的控制，确保顶板回顶的均匀性和平整度。
e. 稳固连接：回顶材料与顶板之间的连接必须牢固可靠，以确保回顶层不会出现开裂、脱落等问题。
3. 施工注意事项a. 安全防护：地下室回顶施工过程中，应加强安全防护，提供足够的通风和照明设施，保证施工人员的安全。
b. 施工环境控制：控制施工环境的温度、湿度等因素，以保证回顶材料的施工效果。
c. 施工质量监控：在回顶施工过程中，需要不断进行质量监控，确保回顶层的平整度和质量。
d. 施工进度安排：地下室回顶施工的进度需要合理安排，充分考虑材料固化时间及工期等因素。
4. 其他影响因素分析a. 环境因素：地下室顶板回顶方案还会受到地质特征、水位变化等环境因素的影响，需要进行综合考虑。
b. 使用要求：地下室的使用要求也是选择回顶方案的重要依据，需要结合实际使用情况进行选择。
5. 回顶方案总结结合地下室的具体情况和要求，选用耐腐蚀性好、强度高、具备隔热性能的回顶材料，并注意施工工艺和质量监控，以确保地下室顶板回顶方案的安全可靠性和施工质量。

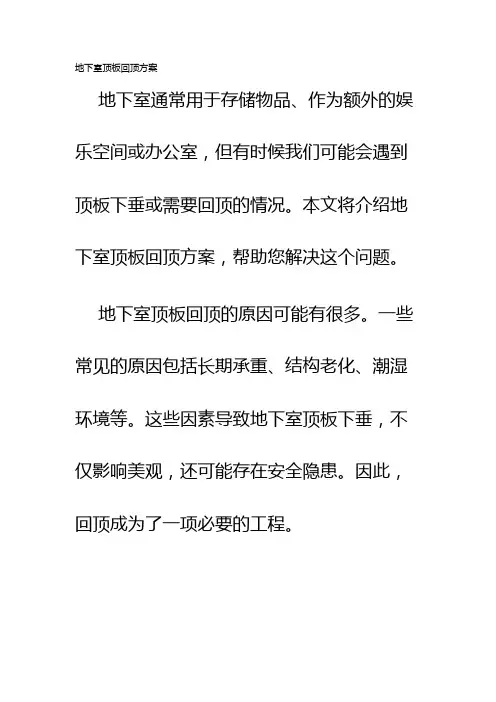

地下室顶板回顶方案
地下室顶板回顶方案地下室通常用于存储物品、作为额外的娱乐空间或办公室，但有时候我们可能会遇到顶板下垂或需要回顶的情况。
本文将介绍地下室顶板回顶方案，帮助您解决这个问题。
地下室顶板回顶的原因可能有很多。
一些常见的原因包括长期承重、结构老化、潮湿环境等。
这些因素导致地下室顶板下垂，不仅影响美观，还可能存在安全隐患。
因此，回顶成为了一项必要的工程。
在进行地下室顶板回顶之前，首先需要确定回顶的具体目的。
如果只是为了解决下垂问题，并无其他要求的话，可以选择简单经济的回顶方法。
如果需要增加防潮、防火或保温等功能，则需要考虑使用高端材料和技术。
一种常见的地下室顶板回顶方法是使用钢丝拉筋。
这种方法在顶板上钻孔，通过钢丝将顶板与地面或墙壁连接起来，以增加顶部支撑。
这种方法简单易行，成本低廉，且效果显著。
不过，需要注意的是，钢丝的选择要结实耐用，并且正确安装以确保其有效性。
另一种常见的回顶方法是使用石膏板。
石膏板可以选择用作回顶材料，其轻质且易于安装。
使用石膏板回顶可以使地下室顶部平整，美观，并且可以根据需求进行装饰。
使用石膏板需要注意的是，选择合适的尺寸和合理的安装方式，以确保结构稳定和安全。
除了上述方法外，还可以考虑使用聚苯颗粒泡沫板回顶。
这种材料具有良好的绝缘性能和防潮功能，能够有效保护地下室顶板。
同时，聚苯颗粒泡沫板还具有良好的吸震性能，可以减少地震或其他外界震动对地下室的影响。
使用聚苯颗粒泡沫板需要注意材料的选择和安装方式，以确保其功能的最佳发挥。
需要注意的是，地下室顶板回顶是一项需要专业人士进行的工程。
在选择回顶方案之前，建议咨询相关专业人士，进行现场勘测和评估。
他们可以根据实际情况提供最适合的回顶方案，并确保施工的质量和安全。
总结起来，地下室顶板回顶是解决地下室顶板下垂问题的重要工程。
选择合适的回顶方案十分关键，可以根据需要选择钢丝拉筋、石膏板或聚苯颗粒泡沫板等材料实施回顶。
在进行施工之前，务必咨询专业人士的意见，并进行现场评估，以确保回顶的效果和安全性。

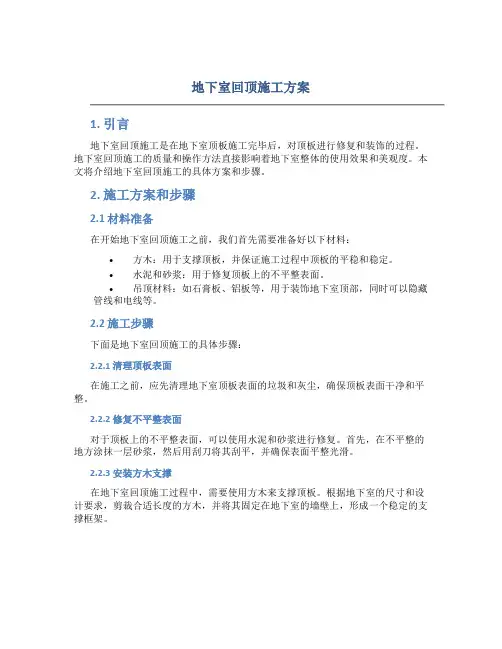

地下室回顶施工方案
地下室回顶施工方案1. 引言地下室回顶施工是在地下室顶板施工完毕后，对顶板进行修复和装饰的过程。
地下室回顶施工的质量和操作方法直接影响着地下室整体的使用效果和美观度。
本文将介绍地下室回顶施工的具体方案和步骤。
2. 施工方案和步骤2.1 材料准备在开始地下室回顶施工之前，我们首先需要准备好以下材料：•方木：用于支撑顶板，并保证施工过程中顶板的平稳和稳定。
•水泥和砂浆：用于修复顶板上的不平整表面。
•吊顶材料：如石膏板、铝板等，用于装饰地下室顶部，同时可以隐藏管线和电线等。
2.2 施工步骤下面是地下室回顶施工的具体步骤：2.2.1 清理顶板表面在施工之前，应先清理地下室顶板表面的垃圾和灰尘，确保顶板表面干净和平整。
2.2.2 修复不平整表面对于顶板上的不平整表面，可以使用水泥和砂浆进行修复。
首先，在不平整的地方涂抹一层砂浆，然后用刮刀将其刮平，并确保表面平整光滑。
2.2.3 安装方木支撑在地下室回顶施工过程中，需要使用方木来支撑顶板。
根据地下室的尺寸和设计要求，剪裁合适长度的方木，并将其固定在地下室的墙壁上，形成一个稳定的支撑框架。
2.2.4 安装吊顶材料当顶板表面修复完成且方木支撑就位后，可以开始安装吊顶材料。
吊顶材料的选择可以根据实际需要和装饰效果来确定。
将吊顶材料固定在方木支撑上，保证其牢固和整齐。
2.2.5 涂刷装饰涂料完成吊顶材料的安装后，可以根据设计要求选择合适的装饰涂料，对吊顶进行涂刷。
装饰涂料的选择可以根据地下室整体的风格和功能来确定，以达到美观和实用的效果。
2.3 注意事项在进行地下室回顶施工之前，需要注意以下事项：•施工前应认真检查地下室顶板的稳定性和承重能力，确保能够进行施工。
•施工过程中应加强安全意识，佩戴好安全帽和手套。
•施工完成后应及时清理施工现场，并检查吊顶和装饰涂料的质量和安装情况。
3. 结论地下室回顶施工是地下室装修过程中的重要环节，其质量和施工方法直接影响着地下室的使用效果和美观度。
地下室顶板回顶专项施工方案完整版.doc
地下室顶板回顶专项施工方案完整版.doc地下室顶板回顶专项施工方案完整版一.项目概述地下室顶板回顶专项施工方案的编制是为了确保地下室顶板回顶工程的安全、质量和进度，以及满足相关法律法规的要求。
本施工方案涉及到回顶工程的施工流程、工作要求、安全措施等内容。
二.施工准备1. 施工前的准备工作1.1 勘察地下室顶板的结构，确定设备和材料的选型。
1.2 编制工程施工方案和作业指导书。
1.3 准备所需的施工材料和设备，并进行检验和试运行。
1.4 对施工现场进行清理和平整，确保施工的顺利进行。
1.5 建立施工队伍和各项职责。
2. 施工所需材料2.1 回填土石方材料2.2 支撑材料2.3 辅助工具和设备三.施工流程1. 顶板清理1.1 清理顶板表面的杂物和污垢。
1.2 检查顶板的平整度和面积。
2. 回填土施工2.1 在顶板上铺设防水层。
2.2 进行回填土的分层施工，并采取适当的振捣措施。
2.3 对回填土进行密实和修整。
3. 支撑施工3.1 根据设计要求，进行顶拱形成方式的选择。
3.2 搭设支撑结构，并进行调整和固定。
四.安全措施1. 施工人员必须佩戴个人防护装备，并接受安全培训。
2. 施工现场必须设立明显的警示标志，并划定安全区域。
3. 施工现场必须有合格的安全检测仪器，并进行定期检测。
附件：1. 设计图纸2. 监理报告3. 技术资料法律名词及注释：1. 建筑法律法规中的术语及其解释2. 建筑质量安全法规中的术语及其解释地下室顶板回顶专项施工方案完整版一.项目背景为确保地下室顶板回顶工程的施工质量和安全，特编制此方案。
本文档详细描述了回顶工程的施工流程、注意事项和安全措施。
二.施工准备1. 施工前准备1.1 完成地下室结构和顶板的勘察和分析。
1.2 编制施工方案和施工图纸。
1.3 准备施工所需的设备、材料和人力资源。
1.4 清理施工现场，确保施工的顺利进行。
2. 施工所需材料和设备2.1 回填土和填充材料2.2 支撑材料和活动支撑设备2.3 安全设备和个人防护用品三.施工流程1. 顶板清理和准备工作1.1 清除顶板表面的杂物和沉积物。
地下室顶板回顶专项施工方案
地下室顶板回顶专项施工方案一：项目概述1.1 工程名称：地下室顶板回顶专项施工方案1.2 工程地点：XX市某某街道1.3 工程范围：地下室顶板回顶施工二：施工准备工作2.1 材料准备2.1.1 主要材料：XX砂浆、钢筋等2.1.2 辅助材料：保护膜、模板等2.2 设备准备2.2.1 所需施工机械设备清单2.2.2 检查施工机械设备的工作状况及保养情况三：施工工艺3.1 地下室顶板回顶施工步骤3.1.1 清理地下室顶板3.1.2 查验顶板梁、墙体及地面状况3.1.3 凿除顶板裂缝及松动部分3.1.4 清理顶板裂缝、松动部分及灰尘3.1.5 打底砂浆3.1.6 回填砂浆3.1.7 稀砂浆抹面3.1.8 养护保护四：质量控制措施4.1 施工前验收4.2 施工过程中的关键控制4.3 施工后验收五：安全措施5.1 施工现场安全管理5.2 高处作业防护5.3 机械设备操作安全附件：施工图纸、砂浆试验报告等法律名词及注释：1. XX砂浆：一种建筑用胶凝材料，具有良好的强度和粘结性能。
2. 钢筋：一种用于加固混凝土结构的金属材料，具有高强度和耐腐蚀性。
3. 地下室：指建筑物地面以下的部分，一般用于储存、停车等功能。
---一：项目简介1.1 项目名称：地下室顶板回顶专项施工方案1.2 项目地点：XX市某某街道1.3 项目范围：地下室顶板回顶工程施工二：施工前准备工作2.1 材料准备2.1.1 主要材料：XX砂浆、钢筋等2.1.2 辅助材料：保护膜、模板等2.2 设备准备2.2.1 所需施工机械设备清单2.2.2 检查施工机械设备的工作状况及保养情况三：施工工艺及方法3.1 地下室顶板回顶施工步骤3.1.1 清理地下室顶板3.1.2 检查顶板梁、墙体及地面的平整度3.1.3 凿除顶板裂缝及松动部分3.1.4 清理顶板裂缝、松动部分及灰尘3.1.5 打底砂浆3.1.6 回填砂浆3.1.7 稀砂浆抹面3.1.8 养护保护四：质量控制措施4.1 施工前验收4.2 施工过程中的关键控制4.3 施工后整体验收五：安全措施5.1 施工现场安全管理5.2 高处作业防护5.3 机械设备操作安全附件：施工图纸、砂浆试验报告等法律名词及注释：1. XX砂浆：一种建筑用胶凝材料，具有良好的强度和粘结性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1编制说明及依据 (1)1、1 ............................................................................................................................ 编制说明11、2 ............................................................................................................................ 编制依据12工程概况 (2)2、1 ............................................................................................................................ 工程简介22、2 .................................................................................................... 临时施工道路布置原则22、3 ................................................................................................................ 地下室顶板概况22、4 ............................................................................................................................ 荷载概况23施工准备 (4)3、1 ............................................................................................................................ 材料准备44加固支撑体系设计 (5)4、1 ............................................................................................................ 板下支撑体系设计54、2 .................................................................................................................... 梁下支撑体系55支撑体系施工工艺及施工方法 (5)5、1 ............................................................................................................ 支撑体系施工方法56支撑架搭设质量要求 (6)7安全文明施工措施 (7)7、1 ............................................................................................................ 施工安全注意措施77、2 ................................................................................................ 地下室顶板行车安全事项88计算书 (8)附图:1、道路平面布置图2、道路加固立面图1编制说明及依据1.1编制说明本工程地下室施工完成后,因本工程特点及现场场地限制,主体结构施工时主要材料的转运、钢筋加工场及材料堆场、施工电梯布置以及混凝土浇筑需要在地下室顶板上进行。
根据现场施工实际要求,在设计消防车道或消防登高场所内设置临时道路,位置详附图。
考虑结构安全,需对作为施工道路部分的顶板进行加固,加固采用钢管扣件脚手架支撑。
为保证施工顺利进行,现对其支撑体系布置、施工工艺以及施工质量安全措施方面加以阐述,特编制此加固专项施工方案。
1.2编制依据1、丽晶公馆一期工程相关施工图纸及设计变更;2、丽晶公馆一期工程施工组织设计;3、成都市有关文件与规定;4、建筑工程施工质量验收统一标准;5、《混凝土结构工程施工质量验收规范》(GB50204-2002,2011版);6、《建筑施工扣件式钢管脚手架安全技术规程》(JGJ130-2011);7、《建筑施工模板安全技术规范》(JGJ 162-2008);8、《建筑结构荷载规范》(GB0009-2001);9、《建筑施工安全检查标准》(JGJ59-2011);10、《建筑工程模板施工手册》中国建筑工业出版社(第二版);11、《建筑施工手册》(第四版);2工程概况2.1工程简介佳兆业·丽晶公馆一期就是由成都锦城佳业房地产开发有限公司投资兴建的工程,工程位于成都温江区同兴东路与花都大道之间,紧邻美茵河谷小区。
佳兆业·丽晶公馆一期建筑面积约127930、5平米,其中地上约91905、8平米,地下约37014、8平米,地下室2层。
项目包含共2栋主楼5个单元:1号楼有2个单元分别就是33层、23层、2号楼有3个单元分别为39层、39层、34层,层高为2、85米,临街面为多层商业。
该工程由西北有色勘测工程公司进行勘察设计,四川远建建筑工程设计有限公司设计,深圳科宇工程顾问有限公司监理,江苏省华建建设股份有限公司承建。
结构形式地下室为框架结构,主体为剪力墙结构,地下室负二层层高为3、3m,地下室负一层层高为3、7m。
2、2临时施工道路布置原则根据现场施工实际要求,临时道路尽可能布置在设计消防车道或消防登高场所内。
临时施工道路须平行于后浇带布置,并与后浇带不在同一个柱开间内。
临时道路局部有后浇带贯穿部分,在道路使用前封闭。
在地下室顶板混凝土完成后,按设计要求做好防水层及刚性保护层,待混凝土达到设计强度后,在顶板上上铺150厚碎石垫层,100后C25砼面层,面层铺设10mm厚的铁板。
方可使用。
2、3地下室顶板概况顶板结构情况:地下室结构层高3、7米,顶板梁、板砼强度为C30,板厚度均200,柱开间尺寸为7、8米。
2、4荷载概况本工程在主体结构施工阶段,地下室顶板可能承受的荷载有:钢筋运输车、混凝土搅拌运输车、混凝土汽车泵、地泵、汽车吊、施工电梯,钢筋及其她材料堆场、钢筋加工场等。
(一)荷载取值1、吊车按20T吊车考虑,自重28吨,吊运钢筋每捆按5吨计,合计33×1、1,总计37吨。
2、运砂车及钢筋运输车按15立方米车考虑,砂车自重约20吨,砂25吨,合计45×1、1,总计50吨。
钢筋运输车也按每车50吨考虑。
3、混凝土搅拌运输车及泵车按12立方米车考虑,混凝土运输车自重约15吨,12立方米混凝土按27吨计,合计42×1、1,总计46、2吨。
4、钢筋加工场及钢筋材料堆场按60KN/m2考虑。
5、其她材料临时材料堆场堆放部分钢管、扣件、脚手片、加气块等,堆放高度小于2、0m,荷载按5KN/m2考虑,集中堆放的考虑堆放于消防道路处。
3施工准备3.1材料准备(1)钢管脚手架钢管应采用国家现行标准《直缝电焊钢管》(GB/T 13793)或《低压流体输送用焊接钢管》(GB/T 3092)中规定的3号普通钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T 700)中Q23F-A级钢管的规定。
弯曲变形及锈蚀的钢管不得使用。
脚手架钢管采用外径为48mm,壁厚3、5mm的钢管,其它杆最大长度不应超出6m,且每根钢管的最大质量控制在25kg。
脚手架钢管的表面质量及外形应符合下列要求:1)新钢管应有产品质量合格证及质量检验报告,钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕与深的划痕。
钢管壁厚及外径偏差不应大于-0、5mm,端面偏差不应大于1、7mm。
2)旧钢管表面锈蚀深度应小于0、5mm,弯曲变形各种杆件钢管的端部弯曲l≤1、5m时,不应大于5mm。
立杆钢管弯曲当3m<l≤4mm时,不应大于12mm;当4m<l≤6m时,不应大于20mm;水平杆斜杆的弯曲l≤6m,不应大于30mm。
(2)扣件1)扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。
2)扣件式钢管脚手架应采用可锻铁制作的扣件,其材质应符合现行国家标准《钢管脚手架扣件》(GB 15831)的规定,其附件的制造材料应符合GB700-79中A3钢的规定,螺纹应符合GB196-81《普通螺纹》的规定,垫圈应符合GB95-76《垫圈》的规定。
扣件与钢管的贴合面必须完好不变形,扣件扣紧钢管时接触良好,扣件活动部位应能灵活转动,旋转扣件的旋转面间小于1mm,扣件表面应进行防锈处理。
3)脚手架采用的扣件,在螺栓拧紧扭力矩达65N·m时,不得发生破坏。
4)扣件验收应符合下列规定:新扣件应有生产许可证、法定检测单位的测试报告与产品质量合格证;旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑动的螺栓必须更换;新旧扣件均应进行防锈处理。
(3)顶托顶托螺杆直径不小于28mm。
4加固支撑体系设计需进行加固的地下室顶板,存在不同跨度及配筋,此区域内地下室顶板需能承受60T运输车通行,考虑地下室顶板安全、按最大跨度及最小配筋进行加固设计,即按7、8米跨度,配筋板面Φ10@180,双向通长钢筋,板底Φ10@170双向通长钢筋。
4.1板下支撑体系设计板下支撑体系采用钢管扣件式脚手架,具体设计参数如下:1、离地200mm设置扫地杆。
2、立杆上部采用可调顶托,顶托伸出长度不超过250mm。
3、顶托上采用两根50*70木方做主楞,直接顶在结构板面上。
4.2梁下支撑体系扣件式脚手架在离地200mm高处设置扫地杆,步距不大于1500mm,可调支撑托。
1、梁底支撑1、离地200mm设置扫地杆。
2、立杆上部采用可调顶托,顶托伸出长度不超过250mm。
3、顶托上采用双木方做主楞直接支撑在梁上。
5支撑体系施工工艺及施工方法5.1支撑体系施工方法(1)满堂架搭设满堂架搭设应放线抄平,梁架立杆每排间距按上述设计排放,并采用纵横向横杆与满堂架拉结牢固。
对于梁板下支架,采用可调顶托进行调节,可调顶托伸出不得超过250mm,模板安装前必须将顶托顶紧,不得留有未顶紧的顶托。
