M70系统操作说明书
M70 M700基本操作
画面操作
M70/M700基本操作说明
MITSUBISHI CNC M70/M700基本操作_VerA2
三菱电机自动化（上海）有限公司 CNC营业技术G
3
画面操作
M70/M700基本操作说明
显示项目 ⑴主画面名称
⑵菜单名称
⑶各个菜单机 能的简单说明 显示区域
详细内容说明
显示主画面的名称。 （例如：运行画面/设置画面/编辑画面 等）。 显示各个主画面的菜单（机能）明细一览 表。 （如：呼叫/再启动/描图/编辑等）
程序编辑机能
存放在NC 存储器的加工程序可以在此画面下进行编辑修改。
当按 下 菜单键以后，已经被呼叫的加工程序会被 显示在编辑画面上（如果在MDI模式下时，会显示MDI内的加工程序）。
如果在呼叫画面中没有呼叫任何加工程序时，画面内的编辑窗口区域将 不会被开启。
当加工程序在被编辑的时候，所编辑修改的资料会被直接写入程序区域。 从光标开始位置所有输入的资料，将会把原来的资料覆盖。
显示项目
详细说明
⑴NC名称显示
现在使用中的NC名称显示（显示名称由参数#1135设 定）。
⑵系统名称显示
当使用多系统控制加工时，显示当前系统名称（使用单 一控制系统时，名称将不显示出来）。
⑶电源重新开启要求警告 当相关重要参数被修改后，系统要求重新开启电源的信 息将显示在画面上。（PR：Power Return）。
再启动形式2
当加工因长时间休息或先执行其他程序等外在因素，而且 NC电源被关闭再启动时，加工可以从指定的单节号或是顺 序号处重新再开始加工。
MITSUBISHI CNC M70/M700基本操作_VerA2
三菱电机自动化（上海）有限公司 CNC营业技术G
三菱系统M70加工中心面板基本操作
百度文库 - 让每个人平等地提升自我前言前言本书为三菱电机CNC数控装置M70/M700V系列产品的使用教程。
该教程由三菱电机M70/M700V系列CNC产品的各类资料中提取相关章节精选而成，最大限度的涵盖了三菱电机公司最新推出的M70/M700V系列产品的使用与维护方面的相关知识。
通过对本教程的学习，可以使学员在较短的时间内了解三菱电机CNC的新产品知识。
本教程主要内容包括：M70/M700V基本操作界面介绍；机械侧设置类操作指南；加工程序类操作指南；系统维护类操作指南和机床操作面板基本构成及功能指南。
本教程的适用对象为使用三菱电机M70/M700V系列数控产品的专业技术人员以及一般生产性企业的现场技术及设备维护人员等。
希望本教程的推出，能够对您在三菱电机数控系统M70/M700V系列新产品的使用、维护方面起到一定的帮助。
本教程全篇由马积勋编写，庞德强校审。
本教材记述内容中的注意事项◇ 有关“限制事项”和“允许条件”等注意事项说明，如果本教程的内容与机床制造商的说明书有矛盾时，请以机床制造商的说明书为准。
◇ 本书没有记述的事项请参考三菱电机CNC产品的其他相关说明书资料。
◇ 本书是针对附加了全部选配功能的机床进行的说明，使用时请以机床厂家发行的规格书为准加以确认。
◇ 因NC系统的版本不同，画面、功能也有所不同，有时会存在不可通用的功能。
三菱电机自动化（中国）有限公司技术支援部——CNC2010年06月百度文库 - 让每个人平等地提升自我百度文库 - 让每个人平等地提升自我目录目录1 概要 (1)1.1 按键介绍 (1)1.1.1 键盘区 (1)1.1.2显示器操作区 (5)1.2 基本操作界面构成 (6)1.3 画面变迁图 (7)1.4 向导功能 (8)1.5 各画面菜单名称及功能一览表 (11)测试题 (13)2基本操作指南 (14)2.1 机械侧设置类 (14)2.1.1刀具补偿设置 (14)2.1.2 绝对位置设置 (18)2.1.3 刀库信息注册 (22)2.1.4 手动MSTB (25)2.1.5 工件测量 (26)2.1.5.1 孔测量 (27)2.1.5.2 宽度测量 (29)2.1.6 驱动器信息监视 (31)2.2 加工程序类 (36)2.2.1 程序搜索 (36)2.2.2 程序再搜索 (38)2.2.2.1 程序再搜索1 (39)2.2.2.2 程序再搜索2 (41)2.2.3 程序检查（2D） (44)2.2.4 程序编辑 (48)2.2.5 描图功能 (52)2.2.6 加工程序输入/输出 (54)2.3 系统维护类 (57)2.3.1 密码输入 (57)2.3.2 系统初始化设定 (58)2.3.3 所有备份和恢复 (62)2.3.4 参数设置 (64)2.3.4.1 所有参数设置 (64)2.3.4.2 用户参数设置 (66)2.3.5 输入/输出功能 (67)2.3.5.1 选择设备、目录和文件 (68)2.3.5.2 文件操作 (71)2.3.6 I/F诊断 (74)2.3.6.1 显示PLC设备数据 (77)百度文库 - 让每个人平等地提升自我目录2.3.6.2模态输出 (78)2.3.6.3单触发输出 (79)2.3.7数据采样 (80)2.3.8报警信息查看 (86)2.3.9在线PLC编辑 (89)测试题 (90)3机床操作面板功能指南 (92)3.1机床工作模式选择 (93)3.1.1自动（Memory）模式 (93)3.1.2快速进给（Rapid）模式 (94)3.1.3手轮（Handle）模式 (94)3.1.4寸动（Jog）模式 (94)3.1.5手动数据输入（MDI）模式 (95)3.1.6参考点返回（ZRN）模式 (95)3.2运转时操作开关 (96)3.2.1倍率选择 (96)3.2.1.1快速进给倍率 (96)3.2.1.2切削进给倍率 (96)3.2.1.3主轴加工倍率 (96)3.2.1.4手动进给速度 (97)3.2.2启停加工程序 (97)3.2.3进给轴选择 (97)3.2.4手轮设定 (98)3.2.4.1手轮进给轴选择 (98)3.2.4.2手轮进给倍率选择 (98)3.2.4.3手动脉冲发生器 (98)3.2.5主轴功能 (98)3.2.6冷却液开关 (99)3.2.7紧急停止按钮 (99)3.3机床状态指示灯 (100)3.3.1到达参考点 (100)3.3.2报警 (100)3.3.3 M02/M30 (100)3.4操作开关功能 (101)3.4.1单节运行 (101)3.4.2空运转 (101)3.4.3单节跳跃 (101)3.4.4选择停止 (101)3.4.5辅助功能锁定 (101)3.4.6数据编辑锁定 (102)测试题 (103)测试题参考答案 (104)4参考书目 (106)百度文库 - 让每个人平等地提升自我1．概要1．概要1.1按键介绍本章将介绍M7系列键盘及各按键的功能1.1.1键盘区画面切换、数据设定、加工程序编制等操作可通过键盘区的按键进行操作M7系列键盘主要可分为8.4’屏幕用及10.4’屏幕用两种类型<8.4’ LCD用 FCU7-KB024>(1)功能键(5)特殊键(4)数据设定区(英文、数字、记号) (3)系统切换键(5)特殊键(6)数据修正键(13)菜单列表键(12)复位键(8) Shift键(10)输入键(2)翻页键(11)方向键百度文库 - 让每个人平等地提升自我1．概要<10.4’ LCD用 FCU7-KB044>(3)上一画面显示键(系统切换)(4)数据设定区(英文、数字、记号)(9)选项卡切换键(1)功能键(5)特殊键(7)小写输入键(14)操作键(6)数据修正键(8) Shift键(10)输入键(12)复位键(2)翻页键(5)特殊键(11)方向键(13)菜单列表键百度文库 - 让每个人平等地提升自我1 ．概要 键盘的主要按键及功能列表如下所示 按键种类 功能键 按键 动作 (1) 显示与“运行”相关的画面 (功能选择键) 显示与“设置”相关的画面 显示与“编辑”相关的画面 显示与“诊断”相关的画面 显示与“维护”相关的画面 (2) 翻页键 显示内容为多页时，显示上一页面的 时，表示可以向 向上翻页键 向下翻页键 内容。
M70系统操作说明书介绍
一、机床密码输入步骤1、接通机床电源，按键盘功能键【 MAINTE 】,进入以下画面。
2、如上图所示，按【保护】菜单键，进入以下列图的保护画面。
3、按【密码输入】软件，那么提示要输入密码，此时在光标处输入“ MPARA〞并按键盘上【INPUT 】键后，即完成了密码输入。
二、参数的找寻与更正1、按键盘功能键【 MAINTE 】,进入以下画面。
2、如上图所示，按【参数】软件，进入以下列图所示的参数设置画面3、接上图，选择【参数编号】软件，找寻要更正的参数，并按键盘上的【 INPUT 】键。
参照以下列图〔以参数 8001 号为例〕4、将要变动的数值输入到光标所示处，并按【 INPUT 】键后，即完成对该参数的更正。
三、加工程序的缓存区更正步骤功能简介：自动运转〔内存、储藏卡〕运转时，可以停止程序段，对下一指令进行修正和变更。
别的在不发生错误时，可以不进行 NC 复位，直接对发生错误的程序段进行更正，尔后连续运转。
1、按操作面板上的单节执行键，使程序处于单节执行状态。
按键盘上的【 MONITOR 】键，并经过菜单扩展键找到以以下列图所示的画面。
2、如上图所示，按【 PRG 更正】软件，进入缓存区修正界面，以以下列图：3、将光标搬动到要更正的程序段，执行相应的修正，更正完成后按【 INPUT 】键即可。
4、确认程序更正无误后，那么可以连续执行以下程序。
功能简介：利用程序找寻功能可以调用内存、串行设备和储藏卡中的加工程序。
1、在运转画面中按【找寻】软件，进入以下找寻画面2、如上所示，选纲要执行找寻的装置〔储藏器、串口或储藏卡〕。
下面以储藏器找寻为例，按储藏器软件，出现储藏器内的程序，将光标搬动要执行的文件名上，按【INPUT 】键，即完成对该程序的找寻。
功能简介：程序再找寻功能是因刀具破坏等原因暂时中断加工程序时，找寻到希望连续执行的加工程序段，从该程序段开始连续加工的功能。
1、在运转画面〔按【 MONITOR 】后出现的画面〕，经过菜单翻页键找到以下所示画面。
M70功能技巧设定介绍_VerA
©COPYRIGHT 2007
三菱电机自动化（上海）有限公司
机床厂密码保持
功能：机床在厂内调试期间使用密码保持，不用每次系统重起后都 需要输入密码后再修改参数。 使用条件：M70系列和M700系列（E2版以后），M700VS系列（F0版以 后），M700VW系列（F2版以后） 操作： 1、将参数#11018设“1”。 2、关闭NC电源后生效。 注意事项： 1、最终客户建议不要使用此功能，防止修改参数时误操作。
自动电源关断
功能：通过从用户PLC向NC输入自动电源断开请求信号，关闭显示单 元后，通知操作员可以关闭控制单元电源的功能。 使用条件：M70系列（A0版以后），M700系列（B3版以后），M700VS 系列（F0版以后）。 操作： PLC的自动电源断开请求信号打开（启动），打开电源断开处理 信号后，NC将请求关闭显示单元。之后，达到超时时间，打开电 源断开通知Y装置信号所指定的装置。 注意事项： 1、M70系统#11007设定值是固定1s。 2、其他系统#11007设定范围0~300s。
©COPYRIGHT 2007 三菱电机自动化（上海）有限公司
网络自动连接
根据标准设定值，错误设定举例 修改#1934：NC的IP地址 192.168.100.1→ 192.168.100.8
出现连接错误报警 NC参数当前的设置
选择对应NC序列号的选项
©COPYRIGHT 2007 三菱电机自动化（上海）有限公司
©COPYRIGHT 2007
三菱电机自动化（上海）有限公司
轴名称显示顺序
功能：任意排列各个轴名称的顺序 使用条件：M70系列、M700系列(E1版以后) ，M700VS系列（F0版以 后），M700VW系列（F2版以后） 操作： 1、将参数#1494，在对应的XYZ轴上设置相应的数字。 2、重起NC电源后生效。 注意事项： 1、设置范围1~8。
力劲CNC三菱M70操作面板讲解(2H)
9.然后把这个距离26.118mm去除对刀棒的高度10mm， 如图所示：
10.把计算的数值写入G54的坐标值，则Z的坐标值也设定 完成。
29
第3章 调试和自动 运行
30
1.把模式开关调节到自动运行状态
把切削倍率，快速进给倍率调节到合适的 位置。
2.按控制器输入面板 选择软按键的
打开的窗口中用光标移到要选择文件名
為0-1260 mm/min或 0%150%(依控制器之種類亦有0%-
200%之調整範圍)。
快速移動時可由此 一旋鈕調整快移速 度，其調整範圍為
F0%，F25%， F50%，F100%。
旋轉此鈕可增 加或減少主軸
轉速
模式选 择旋钮
7
模式說明
(MDI)編輯或下達暫時之 工作指令，詳情請參閱 程式手冊。手動資料輸 入可由此鈕輸入單節指
X+方向
Y+方向
Y-方向
23
7.选择坐标系按键
8.选择坐标系
9.然后选择 系统自动把零件的中心机械 坐标写入选定的G54坐标内。
坐标写入后或按【复 位键】里面就会清空
相对于机械原
点的工件YX坐
标值
24
以上步骤就已经把工件坐标设 置完成。
25
第2节 接下来看看如何对刀
1.首先可以把需要的刀具装到相对应的机床刀库内，也可以对刀 一把装一把刀具。 刀具
（手動) 按下此鍵， 則切削泵浦以手動
運轉。
( 加工吹氣 ) 按 下此鍵，刀具 冷卻是以氣吹
方式。
(反轉) 若操作模式轉至寸動或手 輪模式，且刀庫手動鈕亮起有效 時，按下此鈕，刀庫即反轉一刀 位，若持續壓住時將會運轉至放
鬆為止。

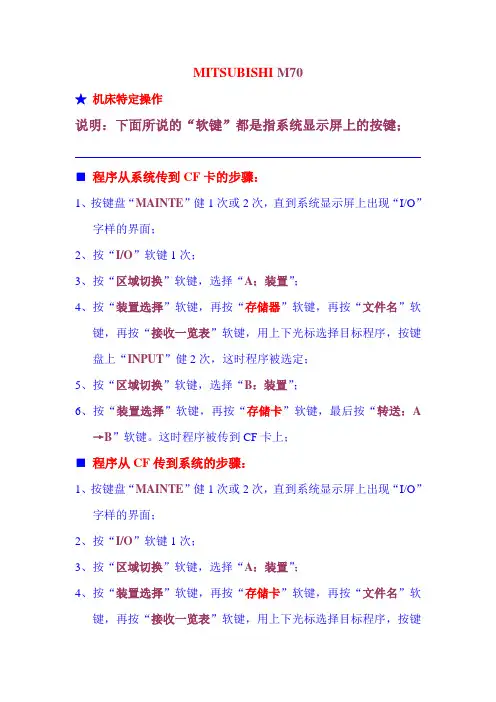

三菱M70调试-20110330
MITSUBISHI M70★机床特定操作说明：下面所说的“软键”都是指系统显示屏上的按键；■程序从系统传到CF卡的步骤：1、按键盘“MAINTE”健1次或2次，直到系统显示屏上出现“I/O”字样的界面；2、按“I/O”软键1次；3、按“区域切换”软键，选择“A：装置”；4、按“装置选择”软键，再按“存储器”软键，再按“文件名”软键，再按“接收一览表”软键，用上下光标选择目标程序，按键盘上“INPUT”健2次，这时程序被选定；5、按“区域切换”软键，选择“B：装置”；6、按“装置选择”软键，再按“存储卡”软键，最后按“转送：A→B”软键。
这时程序被传到CF卡上；■程序从CF传到系统的步骤：1、按键盘“MAINTE”健1次或2次，直到系统显示屏上出现“I/O”字样的界面；2、按“I/O”软键1次；3、按“区域切换”软键，选择“A：装置”；4、按“装置选择”软键，再按“存储卡”软键，再按“文件名”软键，再按“接收一览表”软键，用上下光标选择目标程序，按键盘上“INPUT”健2次，这时程序被选定；5、按“区域切换”软键，选择“B：装置”；6、按“装置选择”软键，再按“存储器”软键，最后按“转送：A→B”软键。
这时程序被传到系统上；■直接执行CF卡上程序的步骤：1、将机床模式选为“自动”方式；2、按“搜索”软键，再按“存储卡”软键，用上下光标健选择目标程序，最后按键盘上“INPUT”，这时程序被选定，其内容显示在系统显示屏上；注意：①CF卡上程序的命名要符合三菱M70系统的规定，否则会出现“搜索错误”报警提示，这时按上下光标键可消除该提示；②当CF卡从系统取出后，被执行的程序随即消失，也就是说程序不会被保存到系统的存储器中；③程序也可以在“MDI”方式下执行；■DNC在线加工的操作步骤：前提：系统侧不需要任何设置；电脑侧WINPIN软件上的设置如下：--- 打开“WINPCIN”软件，点击“RS232 Config”选项；--- 选择“Text Format”选项；--- 将Comm port（端口）选为“Com 1”；Baudrate（波特率）选为“38400”；Parity（奇偶校验）选为“Even”；Data bits（数据位）选为“7”；Stop bits（停止位）选为“2”；--- 点击“Save（保存）”，或点击“（Save & Activate保存和激活）”，再点击“Back（返回）”;DNC在线加工的操作步骤：1、将系统侧机床模式打到“DNC”方式，按“循环启动”按钮，这时循环启动按钮指示灯被点亮（系统侧准备接收电脑侧的程序）；2、电脑侧点击WINPCIN软件上“Send Data（发送数据）”选项找到程序后双击程序即可；注意：①必须为系统侧先按下循环启动按钮后电脑侧才可发送数据，否则系统侧接收不到程序；②如果系统侧出现“计算机连接错误”，请检侧WINPCIN侧的通讯设置是否被激活或系统侧的进给倍率是否为0；③程序执行完后，如果将机床打到其它的方式，程序自动消失，也就是说程序不会被保存到系统的存储器中；■系统时间设定：1、按键盘“MONITOR”健1次，按系统显示屏下方右扩展键“→”1次或2次，直到系统显示屏上出现“积分时间”字样的界面；2、按系统显示屏下方的“时间设定”软键1次；3、根据提示设定“日期，时间及其他时间”；■打开PLC的步骤：1、按键盘“DIAGN”健1次，按系统显示屏下方左扩展键“←”1次或2次，直到系统显示屏上出现“I/F诊断”字样的界面；2、按“模式输出”软键1次，输入密码：M8050/1，按键盘上的“INPUT”键1次；3、按键盘上的“F0”键1次，进入PLC界面；注意：若密码设定错误，将无法进入PLC界面，密码错误的表现就是按键盘上的“F0”键时系统显示屏上无变化。
M70 M700基本操作
M70/M700基本操作说明M70/M700基本操作MITSUBISHI CNC M70/M700基本操作_VerA2三菱电机自动化（上海）有限公司CNC营业技术GM70/M700基本操作说明讲解内容画面操作I.画面设定操作及显示内容说明II.监视画面III.加工准备画面IV.编辑画面V.诊断画面VI.维护画面MITSUBISHI CNC M70/M700基本操作_VerA2三菱电机自动化（上海）有限公司CNC营业技术GM70/M700基本操作说明MITSUBISHI CNC M70/M700基本操作_VerA2三菱电机自动化（上海）有限公司CNC营业技术G画面操作画面显示构成说明M70/M700基本操作说明MITSUBISHI CNC M70/M700基本操作_VerA2三菱电机自动化（上海）有限公司CNC营业技术G画面操作显示现在时间（格式为时：分）。
⑽时间显示显示操作的相关信息。
⑼操作信息显示显示目前发生的报警信息。
⑻报警信息显示显示NC 目前操作状态（如：准备状态/紧急停止）。
⑺操作状态显示显示目前被选择的主功能画面及坐标显示。
⑹现在画面显示名称当MDI 操作模式被选择，MDI 的模式状态将显示在画面上。
⑸MDI 状态显示显示目前所使用的操作模式（如：存储/手轮等）。
⑷操作状态显示当相关重要参数被修改后，系统要求重新开启电源的信息将显示在画面上。
（PR ：Power Return ）。
⑶电源重新开启要求警告当使用多系统控制加工时，显示当前系统名称（使用单一控制系统时，名称将不显示出来）。
⑵系统名称显示现在使用中的NC 名称显示（显示名称由参数#1135设定）。
⑴NC 名称显示详细说明显示项目M70/M700基本操作说明MITSUBISHI CNC M70/M700基本操作_VerA2三菱电机自动化（上海）有限公司CNC营业技术G画面操作菜单一览表键功能，对各画面菜单构成进行列表显示在画面上。
力劲CNC三菱M70操作面板讲解(2H)
3. 在按键区输入 S500 按
，在按M3，再按
转速500 r/min正转在运转。
，主轴就以
4. 把模式开关
旋转到手轮，把分
中棒移到如右图，碰到相应的位置。按控制器面板上
键进入设置画面，在屏幕下的软件去选择
进入如
下界面：
速度選擇 軸向選擇鈕
分中棒
进行数据输入时需要 把数据保护钥匙拧开
5. 然后选择
(快速移动) 將旋鈕旋轉至此則可使用 手動控制鈕快速移動各軸。
(原點) 將旋鈕旋轉至再按下手動控制鍵任一 鍵，該軸會回歸原點。選定此模式後再按下 各軸向鈕，則機械會以G00之25%回歸機械 原點(第一次歸原點)，到達機械原點前會先 行減速且面板上之原點燈會亮起，即表示該
軸回到機械原點。
轴移动按键说明
Z1.
G01Z-2.F1500
G01 G41 Y-50. D1 F1200
X-50.
Y50.
X50.
Y-56.
G40 X57.
G00 Z20.
/ M9
当 按钮亮时当前段时不执行，直接调至下一段
M5
G91G28Z0 M01当Βιβλιοθήκη 按钮亮时，执行到M01时就暂停在此段
T2 M6
G00G90G54X-25. Y0 S5000 M3
然后按 输入键打开程序。
3.然后在此画面观察相关信息，看无机床报警。
4.按下
循环启动键，进入自动运行。
以上是机床的说明及三菱M70的基础操作
谢谢！
（手動) 按下此鍵，則切 削泵浦以手動運轉。
(停止) 在任何模式下，按下此鈕則 主軸停止。
(正轉) 在寸動或手輪模 式下，按下此鈕主軸即
執行正轉 （M3）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、机床密码输入步骤1、接通机床电源，按键盘功能键【MAINTE】,进入如下画面。
2、如上图所示，按【维护】菜单键，进入下图的维护画面。
3、按【密码输入】软件，则提示要输入密码，此时在光标处输入“MPARA”并按键盘上【INPUT】键后，即完成了密码输入。
二、参数的搜索与修改1、按键盘功能键【MAINTE】,进入如下画面。
2、如上图所示，按【参数】软件，进入下图所示的参数设置画面3、接上图，选择【参数编号】软件，搜索要修改的参数，并按键盘上的【INPUT】键。
参照下图（以参数8001号为例）4、将要变动的数值输入到光标所示处，并按【INPUT】键后，即完成对该参数的修改。
三、加工程序的缓存区修改步骤功能简介：自动运转（内存、存储卡）运行时，可以停止程序段，对下一指令进行修正和变更。
另外在不发生错误时，可以不进行NC复位，直接对发生错误的程序段进行修改，然后继续运转。
1、按操作面板上的单节执行键，使程序处于单节执行状态。
按键盘上的【MONITOR】键，并通过菜单扩展键找到如下图所示的画面。
2、如上图所示，按【PRG修改】软件，进入缓存区修正界面，如下图：3、将光标移动到要修改的程序段，执行相应的修正，修改完成后按【INPUT】键即可。
4、确认程序修改无误后，则可以继续执行以下程序。
功能简介：利用程序搜索功能可以调用内存、串行设备和存储卡中的加工程序。
1、在运转画面中按【搜索】软件，进入如下搜索画面2、如上所示，选择要执行搜索的装置（存储器、串口或存储卡）。
下面以存储器搜索为例，按存储器软件，出现存储器内的程序，将光标移动要执行的文件名上，按【INPUT】键，即完成对该程序的搜索。
功能简介：程序再搜索功能是因刀具破损等原因暂时中断加工程序时，搜索到希望继续执行的加工程序段，从该程序段开始继续加工的功能。
1、在运转画面（按【MONITOR】后出现的画面），通过菜单翻页键找到如下所示画面。
2、如上图所示按【在搜索软件】，执行在搜索功能，如下图3、通过文件设定找到需要执行在搜索功能的程序，按键盘上的【INPUT】键后，即找到了上次结束前的程序段。
4、如上图所示，按【MSTB履历】软件，搜索相应的M、S、T码后，按【INPUT】软件确认即可。
5、搜索完成后，按【关闭】软件，关闭自动搜索功能。
6、恢复自动运行模式，执行循环启动。
六、创建程序步骤1、按键盘上【EDIT】软件，进入编辑画面，如下图所示2、如上图所示，按【编辑】软件后，出现下图所示画面。
3、选择需要创建程序的装置（存储器或存储卡），输入文件名并按【INPUT】键，出现下图所示画面。
（本例创建的文件名为8）4、如上所示，在光标处即可完成程序编辑。
另外，要创建MDI程序时，则可以按上图中的【MDI】软件，进入MDI编辑。
1、按键盘上的【SET UP】软件，进入下图设置画面2、如上图所示，按菜单键【坐标系】，进入下图所示工件坐标设定画面3、在以上画面可以输入相应工件坐标的值，也可以通过简易设定将当前机械位置坐标设定为工件坐标。
1、按键盘上的【DIAGN】软件，进入下图的诊断画面2、按【I/F诊断】菜单软件，进入下图I/F诊断画面3、如上图，按模式输出软件，进入下图模式输出状态4、输入需要强制的信号（以L100信号为例），输入“L100/1”并按【INPUT】，如下图5、调试结束后必须将强制点清除，输入“L100/0”，并按【INPUT】键即可九、数据的输入输出步骤1、按键盘上的【MAINTE】键，进入下图维护画面2、如上图所示，选择【I/O】菜单软件，进入下图输入输出画面3、如上图所示，选择装置A和装置B中的目录和文件名后，执行【转送】软件，即完成了装置A到装置B的传输。
十、删除程序步骤1、按键盘上的【EDIT】键，进入下图编辑画面2、按下【编辑】软件，进入下图程序编辑画面3、按菜单扩展软件，进入如下图所示画面4、选择【文件删除】软件，进行文件删除操作5、选择需要执行删除的装置（存储器或存储卡），并通过光标或输入文件名选择要删除的文件，按【INPUT】会出现“是否删除”提示，按“Y”后完成删除十一、程序光标搜索步骤1、将机床处于运转画面（按【MONITE】键），如下图所示2、如上图，按【编辑】软件，进入当前程序编辑画面，如下图3、通过键盘上的方向键，移动光标到需要继续执行的加工程序段，并按键盘上【INPUT】,出现下图所示画面。
4、搜索结束后，按【关闭】软件，出现下图所示画面。
于自动模式下按操作面板上的循环启动按钮，即可从光标位置处开始运行程序。
刀表重新排列说明 RESET TOOL TABLE INSTRUCTION按下SET UP按键，然后按下屏幕下方 “T登录” 的软键，就可以看到刀表 Press SET UP button, then press“T ENTRY” you can see the tool table三菱M70系统操作说明刀表重新设定的方式1. 在手动模式下，按下ATC CW按键或是ATC CCW按键，使刀套1的位置移动到待命换刀的位置。
Press ATC CW or ATC CCW button under manual mode, move tool 1 to the position where need replace。
2. 按下主轴待机按键，进行主轴待机刀号的设置。
方法如下：Press SPINDLE/PRE button to set spindle and preparative tool number as follow: 主轴刀号 工具编号( 25 )D( )按下INPUT确定 PRESS INPUT备用刀号 工具编号( 1 )D( )按下INPUT确定PRESS INPUTD 工具编号( 1 )D( )按下INPUT确定PRESS INPUTINDEX 工具编号( 1 )D( )按下INPUT确定PRESS INPUTTARGET 工具编号( 1 )D( )按下INPUT确定PRESS INPUT3. 依照上图所示内容，将刀具数据重新排列，方式如下：According to the above table, reset the data of tool as follows:在最下方Pot( )工具编号( )D( )at the bottom of Pot( )TOOL( )D( )Pot ( 1 ) 工具编号( 1 )D( )按下INPUT确定PRESS INPUTPot ( 2 ) 工具编号( 2 )D( )按下INPUT确定PRESS INPUTPot ( 3 ) 工具编号( 3 )D( )按下INPUT确定PRESS INPUTPot ( 4 ) 工具编号( 4 )D( )按下INPUT确定PRESS INPUTPot ( 5 ) 工具编号( 5 )D( )按下INPUT确定PRESS INPUTPot ( 6 ) 工具编号( 6 )D( )按下INPUT确定PRESS INPUTPot ( 7 ) 工具编号( 7 )D( )按下INPUT确定PRESS INPUTPot ( 8 ) 工具编号( 8 )D( )按下INPUT确定PRESS INPUTPot ( 9 ) 工具编号( 9 )D( )按下INPUT确定PRESS INPUTPot ( 10 ) 工具编号( 10 )D( )按下INPUT确定PRESS INPUTPot ( 11 ) 工具编号( 11 )D( )按下INPUT确定PRESS INPUTPot ( 12 ) 工具编号( 12 )D( )按下INPUT确定PRESS INPUTPot ( 13 ) 工具编号( 13 )D( )按下INPUT确定PRESS INPUTPot ( 14 ) 工具编号( 14 )D( )按下INPUT确定PRESS INPUTPot ( 15 ) 工具编号( 15 )D( )按下INPUT确定PRESS INPUTPot ( 16 ) 工具编号( 16 )D( )按下INPUT确定PRESS INPUTPot ( 17 ) 工具编号( 17 )D( )按下INPUT确定PRESS INPUTPot ( 18 ) 工具编号( 18 )D( ) 按下INPUT确定PRESS INPUTPot ( 19 ) 工具编号( 19 )D( )按下INPUT确定PRESS INPUTPot ( 20 ) 工具编号( 20 )D( )按下INPUT确定PRESS INPUTPot ( 21 ) 工具编号( 21 )D( )按下INPUT确定PRESS INPUTPot ( 22 ) 工具编号( 22 )D( )按下INPUT确定PRESS INPUTPot ( 23 ) 工具编号( 23 )D( )按下INPUT确定PRESS INPUTPot ( 24 ) 工具编号( 24 )D( )按下INPUT确定PRESS INPUT3. 关电重新开机Power off the machine then power on.名称绝对位置设定日期2009.08.01 版次 A 5.2 MITSUBISHI M70 Controller 无原点挡块型式（1）开机后，切换至手轮模式（MPG），操作手轮移动轴至轴指标与标示牌0位置对正名称绝对位置设定日期2009.08.01 版次 A （2）按MAINTE选择进入维护界面，选择【维护】→【绝对位置】，进入绝对位置设置画面。
名称绝对位置设定日期2009.08.01 版次 A （3）通过【轴选择】软键选择要设定的轴，开启绝对位置设定（0）【绝对位置设定】为1（1）【基准点】设为1（c）观察画面显示状态变化状态→返回原点机械端→（不固定数值）名称绝对位置设定日期2009.08.01 版次 A （4）切换至手轮模式（MPG），操作手轮往正方向移动，观察画面显示状态如下时则完成绝对值位置设定，关机重开后绝对位置生效。
状态→结束机械端→（不固定数值）机械值→（与机械端显示数值相同）。
