无线电通信-1.2无线电信号传输原理
无线电通信教案
无线电通信教案导言：无线电通信是一门重要的技术和学科，它在现代通信领域起着举足轻重的作用。
本教案旨在为学生提供基本的无线电通信知识，并介绍其应用领域和未来发展趋势。
通过本教案的学习，学生将能够对无线电通信有一个全面的认识，并对其在日常生活和职业领域中的应用有所了解。
第一节：无线电通信简介1.1 什么是无线电通信无线电通信是一种利用无线电波传输信息的通信方式，通过调制和解调技术，将声音、图像、数据等信息转化为无线电信号，经过传播后再解调还原为原始信息的过程。
1.2 无线电通信的基本原理无线电通信主要基于电磁波传播的原理。
当电流通过导体时产生的振荡会产生电磁波，通过调制和解调技术，可以在一定距离内传播并传递信息。
1.3 无线电通信的应用领域无线电通信广泛应用于各个领域，包括广播电视、移动通信、卫星通信、航空航天通信等。
它在信息传输速度、传输距离和传输稳定性等方面具有独特的优势。
第二节：无线电通信技术2.1 调频调制技术调频调制技术是无线电通信中常用的调制技术之一，通过改变载波信号的频率来传输信息。
例如，广播电台通过调整频率来播放不同的电台节目。
2.2 数字调制技术数字调制技术是无线电通信中越来越重要的技术，它将模拟信号转化为数字信号进行传输和处理。
数字调制技术具有传输效率高、抗干扰性强等优点。
2.3 天线技术天线是无线电通信系统中的重要组成部分，它负责接收和发送电磁波信号。
不同类型的天线适用于不同的通信场景，如定向天线、全向天线等。
第三节：无线电通信的未来发展3.1 5G通信技术5G通信技术是目前无线电通信领域的热点和趋势，它将大幅提升通信速度和网络容量，为物联网和人工智能等领域的发展提供强有力的支撑。
3.2 射频识别技术射频识别技术是一种将无线电通信和物联网相结合的技术，通过射频信号实现对物品的识别和跟踪。
它在物流、零售、医疗等领域具有广阔的应用前景。
3.3 智能化无线电通信系统未来的无线电通信系统将趋向智能化，通过人工智能算法提高通信效率和性能，并且能够自动感知和调整信号传输参数，提供更好的用户体验。

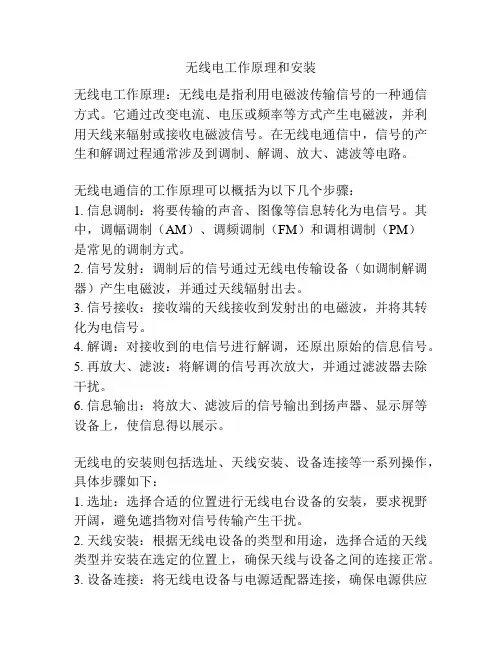

无线电工作原理和安装
无线电工作原理和安装无线电工作原理：无线电是指利用电磁波传输信号的一种通信方式。
它通过改变电流、电压或频率等方式产生电磁波，并利用天线来辐射或接收电磁波信号。
在无线电通信中，信号的产生和解调过程通常涉及到调制、解调、放大、滤波等电路。
无线电通信的工作原理可以概括为以下几个步骤：1. 信息调制：将要传输的声音、图像等信息转化为电信号。
其中，调幅调制（AM）、调频调制（FM）和调相调制（PM）是常见的调制方式。
2. 信号发射：调制后的信号通过无线电传输设备（如调制解调器）产生电磁波，并通过天线辐射出去。
3. 信号接收：接收端的天线接收到发射出的电磁波，并将其转化为电信号。
4. 解调：对接收到的电信号进行解调，还原出原始的信息信号。
5. 再放大、滤波：将解调的信号再次放大，并通过滤波器去除干扰。
6. 信息输出：将放大、滤波后的信号输出到扬声器、显示屏等设备上，使信息得以展示。
无线电的安装则包括选址、天线安装、设备连接等一系列操作，具体步骤如下：1. 选址：选择合适的位置进行无线电台设备的安装，要求视野开阔，避免遮挡物对信号传输产生干扰。
2. 天线安装：根据无线电设备的类型和用途，选择合适的天线类型并安装在选定的位置上，确保天线与设备之间的连接正常。
3. 设备连接：将无线电设备与电源适配器连接，确保电源供应正常。
如需要与其他设备（如电脑、音频设备等）进行连接，则按照设备说明书进行正确接线。
4. 地线接地：根据需要，将设备的地线与地面有效接地，以确保设备的电气安全和信号质量。
5. 系统调试：安装完成后，进行设备的测试和调试，确认无线电设备能够正常工作和传输信号。
注意：无线电设备的安装需要根据具体的设备型号和安装环境进行操作，建议在安装前详细阅读设备说明书和相关安全规范，并请专业人士进行指导。
无线电通信-1.-2-无线电信号传输原理课件
30
1.2.4 无线电信号的接收
u无线电发射机和接收机原理框图
发射机
消息 信号源
放大器
调制器
已调波 放大器
发射 天线
高频 振荡 器
解调器
谐振放大器 或倍频器
中频 放大 器
放大器
混频器
视频显示器 扬声器等等
本地 振荡 器
高频 放大器
接收机
接收 天线
选择 电路
31
1.2.5 信号及其频谱
6
1.2.2 通信系统简介
u2 发送设备
➢两大任务
✓调制： 将基带信号转换成适合信道传输特性 的频带信号； ✓放大： 是指对调制信号和已调信号的电压和 功率放大、滤波等处理过程，以保证送入信 道足够大的已调信号功率。
➢对基带信号进行变换的原因
✓由于要传输的信息种类多样，其对应的基带 信号特性各异，这些基带信号往往并不适合 信道的直接传输。
✓地波 ✓天波
10
1.2.2 通信系统简介
u (2)无线通信信道
➢① 地波
✓地面波： 沿地面传播的无线电波。 适用于长 波和超长波。 ✓空间波： 在发射天线与接收天线间直线传播 的无线电波, 发射天线和接收天线较高，接收 点的电磁波由直接波和地面反射波合成。 适 用于超短波。
➢② 天波
11
1.2.2 通信系统简介
➢相应的波长为：
λ= c/f = 3×108/f = 106~105m
1.2.3 无线电信号的产生和发射
u基带信号
➢无线通信系统中传输的信号可以是声音、 图像、数据等，其波形复杂，有连续信号， 也有离散信号，但都具有一定的频率范围， 这种信号称为基带信号。 ➢基带信号不可能直接发射出去，只有利 用高频信号作为“载波”才能有效地将有 用信号用电磁波的形式发射出去。
无线电通信技术的原理和应用
无线电通信技术的原理和应用随着科技的发展，人们对通讯技术的需求不断增加，无线电通信技术也日益受到广泛关注。
本文将介绍无线电通信技术的基本原理和应用。
一、无线电通信技术的基本原理无线电通信技术是一种利用电磁波进行通信的技术。
它的基本原理是借助发射机将电能转化成电磁波，利用无线电波在空间中的传播共振特性，经过传播和接收，让信息得以传递。
1. 电磁波的性质电磁波是一种横波，由电场和磁场相互垂直并相互作用构成，可以在真空中传播。
电磁波具有频率、波长、速度等特性，其中频率和波长间成反比例关系，频率越高，波长越短，速度不变。
2. 发射机的原理发射机是将电流变成电磁波的装置。
当电流通过发射机的天线时，会产生一定频率的电磁波，从而将信号传输到接收站点。
发射机有多种类型，包括调幅（AM）发射机和调频（FM）发射机。
3. 接收机的原理接收机的主要功能是将传输的电磁波转化为电流信号，经过放大和处理后提取出所需的信息。
接收机分为调幅（AM）接收机和调频（FM）接收机。
调幅接收机通过调制指定信号的振幅来传输信息，调频接收机则是通过调制信号的频率实现信息传输。
二、无线电通信技术的应用随着技术的发展，无线电通信技术的应用也日益广泛。
1. 无线电广播无线电广播是指通过调幅或调频的方式向大众传播音乐、新闻、文化、体育等信息的一种方式。
无线电广播的传输距离不受地形的限制，可以传播到很远的地方。
2. 无线电电视无线电电视是指通过无线电波将电视信号传输到接收机从而实现电视节目的观看。
无线电电视在信号质量、清晰度、传输距离等方面比有线电视更具优势。
3. 无线电通信无线电通信是指通过无线电波实现远距离通讯的一种方式。
无线电通信的应用包括移动电话、卫星通信、航空通信、海运通信等。
无线通信技术的发展已经极大地改变了人们的工作和生活方式，使得通讯更方便快捷。
4. 无线电导航无线电导航是指通过无线电信号实现导航的方式，包括全球定位系统（GPS）、雷达导航等。
高低频的区别
1.1 高低频的区别 1.2 无线电信号传输原理 1.3 通信的传输媒质
1.1 高低频的区别
电子线路
数字 模拟
按工作频率 按信号大小
低频: (30K~300K)Hz 高频: (300K~300M) Hz 线性：（小信号） 非线性：（大信号）
1、低频：
讨论的主要内容：用来产生、放大和处理各种低频信号的电路。 分析方法：图解法、小信号等效电路法 主要特点：忽略非线性、分布参数等，负载：纯阻R
2、高频：
讨论的主要内容：以通信系统为主要对象，研究构成发送设备、 接收设备的各单元电路，典型线路的工作原理
分析方法：小信号等效电路法；图解法。 主要特点：利用器件的非线性特性，分布参数不容忽视。负载： LC谐振回路
1.2 无线电信号传输原理
1、传输方法：
电传输：以电信号作为消息载体的现代通信系统。
2、通信系统框图：
3、通信系统分类∶
A、有线通信：利用导线传送信息的系统。 B、无线通信：利用自由空间传送信息的系统。 C、光纤通信：利用光导纤维传送信息的系输媒质（信道）
1.3 无线通信的传输媒质
电磁波的波长或频率范围不同，电磁波在自由空间的传播方式也不同。
（1）地面波：
地面波 三种： 空间波
天波
地波
沿地球弯曲表面传播，适用λ=200m以上的中、长波。
地面波
由于大地表面是导体，当电磁波在其表面传播时，一部分能量将被 损耗掉，ｆ↑→损耗↑。故频率更高的电磁波不易沿地面传播，而主要靠 电离层。
（2）天波： 利用电离层的折射与反射，使电磁波到达电离层后，一部分能量
被吸收，一部分被反射、折射到地面。 ｆ↑,电磁波被电离层吸收的能量↓;但当ｆ↑超过一定值，电磁波
无线电发送设备的组成及其基本原理
第1章 绪论 表1-6 广播及电视频率划分表
第1章 绪论 表1-7 玩具无线电遥控及通信频率表
第1章 绪论 表1-8 发射特性国际代号说明
第1章 绪论
1.4.2 无线电波的传播是无线电通信系统的一个重要环节。无
(1) 绕射传播方式。所谓绕射传播即绕地球弯曲表面传 播，如图1-6(a)所示。由于地球表面并非传播电磁波的理想 导体，因而电磁波在绕射传播过程中会有能量损耗，能量损 耗的大小与电磁波的频率等因素有关。绕射传播的主要特点 是传播比较稳定，传播距离也比较远，故可用于导航和播送 标准的时间信号。
传输信道是信号传输的通道，又称传输媒介，常有无线 信道和有线信道。无线信道常用自由空间，有线信道常用电 缆、光导纤维等。
接收设备把传输信道传过来的已调信号取出并进行处理，
第1章 绪论
总之，经过一个完整的通信系统，最终完成信号的传输。 通信系统有多种，常分为有线通信系统和无线通信系统； 模拟通信系统和数字通信系统。 无线电广播系统是无线通信系统的典型应用之一，我们 以无线电调幅广播为例，简要说明发送设备、接收设备的组 成与基本原理。
3. 无线电调幅广播接收机主要由高频放大器、本振、混 频器、中频放大器、检波器、前置放大器、低功放及扬声器 等组成。
4. 无线电波波段常划分为超长波、长波、中波、短波、 米波、分米波、厘米波、毫米波、亚毫米波等。其传播常采 用绕射传播、直射传播和反射及折射传播方式。
第1章 绪论
习题
1. 何谓通信系统？通信系统由哪些部分组成？各组成部
1.4.1 由于频率不同，电子器件、电路特性和无线电波传播的
特点差异会很大，有必要简单介绍一下无线电波波段的划分 及其主要用途。
第1章 绪论
习惯上，人们把频率在10 kHz到103GHz范围内的电磁 波叫做无线电波。对频率范围如此宽的无线电波，为了分析 和应用方便，人们按习惯把它划分为若干波段或频段，如表 1-1所示。根据无线电不同的使用用途，又有更详细的划 分，表1-2为我国陆地移动无线电业务频率划分，表1-3为业 余无线电通信频率使用划分表，表1-4和表1-5为无绳电话使 用频率划分表，表1-6为广播及电视频率划分表，表1-7为玩 具无线电遥控及通信频率表，表1-8为发射特性国际代号说 明。
高频电子线路(张肃文)绪论
27
数字通信系统
传输数字信号的通信系统即数字通信系统，原理框图如图
模拟信号经信源编码和信道编码变成数字基带信号，发射机
将基带信号调制到高频载波上经信道传输到接收端，接收机
还原出数字基带信号，经信道解码和信源解码还原出模拟基
带信号。用数字基带信号对高频正弦载波进行的调制称数字
调制。根据基带信号控制载波的参数不同，数字调制通常分
用基带信号去改变高频载波信号的频率，则称
为频率调制，简称调频，用符号FM表示。
用基带信号去改变高频载波信号的相位，则称
为相位调制，简称调相，用符号PM表示。
13
接收设备
接收设备的作用：
接收传送过来的信号，并进行处理，以恢复 发送端的基带信号。
对接收设备的要求：
由于信号在传输和恢复的过程中存在着干扰 和失真，接收设备要尽量减少这种失真。
高频电子线路
High-Frequency Electronic Circuits
太原理工大学信息工程学院信息与通信工程系
1
课程基本情况
课程名称：高频电子线路/非线性电子线路 学 时：64 (56+8) 先修课程：电路基础 信号与系统
模拟电子电路（低频电子线路） 后修课程：通信原理 微波技术
2
1.1 无线电通信发展简史 1.2 无线电信号传输原理
36
•
树立质量法制观念、提高全员质量意 识。20.10.2220.10.22Thursday, October 22, 2020
•
人生得意须尽欢，莫使金樽空对月。05:43:0205:43:0205:4310/22/2020 5:43:02 AM
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.10.2205:43:0205:43Oc t-2022- Oct-20
与无线电通信的原理与技术
与无线电通信的原理与技术无线电通信是指通过无线电波传输信息的一种通信方式。
它在现代社会中起到了至关重要的作用，广泛应用于电视、广播、手机、卫星通信等领域。
本文将探讨无线电通信的原理和技术，并简要介绍其在不同领域的应用。
一、无线电通信的原理无线电通信的原理基于电磁波的传播和调制解调技术。
电磁波是由变化的电场和磁场构成的一种波动现象。
根据频率的不同，电磁波可作为无线信号传输信息。
无线电通信使用的频段通常分为长波、中波、短波和超短波等。
较低的频率在传输距离较远的情况下具有较好的穿透力，适用于广播和远距离通信。
而较高的频率则能够实现更大带宽的传输，适用于数据传输和移动通信。
调制解调技术是实现信息传输的关键。
调制是将要传输的信息信号转换为电磁波的过程，解调则是将接收到的电磁波转换为可识别的信号。
常见的调制方式有频率调制（FM）和振幅调制（AM）等。
二、无线电通信的技术1. 天线技术：天线是无线电通信系统中起到接收和发射无线信号的重要部件。
根据应用需求，天线可以设计成不同形式，如定向天线、全向天线等。
定向天线可实现信号的定向传输和接收，适用于远距离通信；全向天线则可实现信号的全方位接收，适用于广播和室内通信。
2. 频谱管理：由于频谱资源有限，无线电通信需要经过频谱管理以避免干扰和冲突。
不同应用领域会被分配不同的频段，且需要遵守国际规定的频段分配原则。
3. 编解码技术：编解码技术用于信号的压缩和恢复，以提高传输效率和抗干扰能力。
常用的编解码方式包括差分编码、哈夫曼编码等。
4. 多址技术：多址技术用于解决多个用户同时访问同一信道的问题。
常见的多址技术有频分多址（FDMA）、时分多址（TDMA）和码分多址（CDMA）等。
5. 数字调制技术：数字调制技术将模拟信号转换为数字信号，以提高抗干扰能力和传输可靠性。
常用的数字调制方式有正交振幅调制（QAM）、正交频分复用（OFDM）等。
三、无线电通信的应用1. 电视广播：无线电通信在电视广播中发挥着关键作用。
