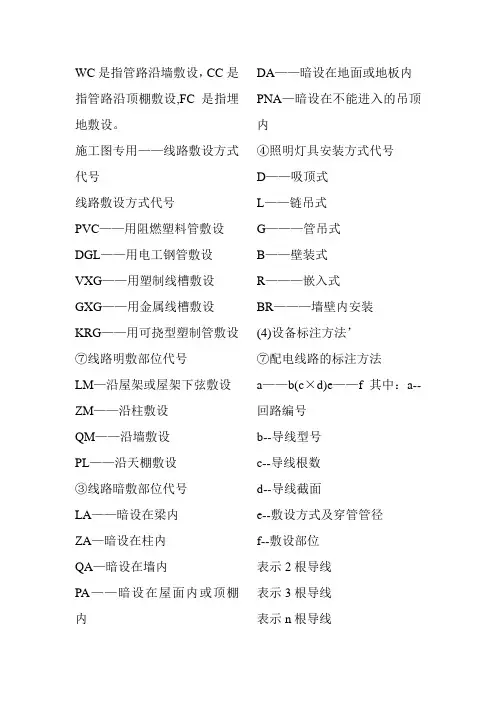

管路敷设方式
WC是指管路沿墙敷设，CC是指管路沿顶棚敷设,FC是指埋地敷设。
施工图专用——线路敷设方式代号线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯=========以下为"版主"补充说明============图中线缆敷设编号：FPC：线缆穿PVC管敷设；SC:线缆穿钢管敷设；FC：暗敷设在地面内；WC：暗敷设在墙内；CE：沿天棚面或顶板面敷设；CC：暗敷设在顶板内；ACC：暗敷设在不能进人的吊顶内；SCE:在吊顶内敷设。
管路绝缘方式：∙目前国内外埋地钢管所采用的防腐绝缘层种类很多，有沥青绝缘层、聚氯乙烯包扎带、防腐胶带、塑料薄膜涂层、酚醛泡沫树脂等塑料绝缘层、环氧粉末喷涂、搪瓷涂层和水泥砂浆涂层等。
∙沥青是埋地管道中应用最多和效果较好的防腐材料。
现有的沥青防腐涂料定型产品有煤焦油瓷漆、石油沥青漆、环氧煤沥青等。
∙煤焦油沥青具有抗细菌腐蚀的特点，但有毒性。
供热管网敷设方式的对比分析
供热管网敷设方式的对比分析摘要：供热管网是集中供热系统中工程量最大、投资最多、施工任务最重、综合影响因素最多的一个环节，选择合理的敷设方式对管网设计及节能具有重要意义。
该文对管网的不同敷设方式进行对比分析，并计算不同方式敷设方式的管道热损失。
关键词：供热管网敷设方式管道热损失1 管网的主要敷设方式集中供热系统供热管网敷设形式分为地上敷设和地下敷设两种。
其中以地下敷设为主，主要方式有直埋敷设和地沟敷设，地上敷设主要为架空敷设。
直埋敷设是指将热力管道直接敷设于土壤中，是目前供热系统中应用最多的一种敷设方式，工程中直埋敷设的管道一般选用聚氨酯预制直埋保温管。
地沟敷设是将热力管道敷设在围护结构内，利用围护结构来承受外界的荷载，并防止水腐蚀热力管道的保温材料。
架空敷设是在地面上，利用支架或支墩来敷设热力管线的一种方式。
2 不同敷设方式需要注意的问题分析2.1 直埋敷设直埋敷设管道选择热力管线路由力求短直，尽量靠近热负荷相对集中的位置，管道要尽量利用自然补偿，通过合理选择固定支架的位置来减少固定支架的推力，从而减少管网的危险点及初投资。
直埋敷设的管道为了减少摩擦力，管道周围需要进行填沙，填沙量不小于200?mm。
2.2 地沟敷设尽量避免其他管道与热力管道同沟敷设，如特殊情况下热力管道与其他管道同沟敷设时，要做好其他管道的保温。
通行地沟应设置通风，使地沟内温度不超过40?℃，并按照规范要求设置事故人孔。
当采用地沟型预制保温管道时，地沟内支架处管道的保温需要做特殊处理，做好地沟的防水工作。
3 不同敷设方式优缺点对比分析不同敷设方式优缺点对比分析表见表1，通过对比表中各种敷设方式的优缺点，可以看出直埋敷设无论从施工工程量，还是管网的建设投资都是最优选择方案。
4 直埋敷设与地沟敷设管道热损失计算热源在输送过程中，很大一部分热量损耗在于管道的散热损失，因此在选择管网的敷设方式时，管道的热损失是重要的参考因素。
目前城市集中供热系统中以直埋敷设和地沟敷设为主要方式，因此本文以直埋和地沟敷设的管道为计算对象，分析两种敷设方式的管道热损失情况。
管道敷设的方式有哪几类
21在什么情况下需设围堰？围堰设计应符合什么要求？答：（1）在操作或检修过程中有可能被油品、腐蚀性介质或有毒物料污染的区域应设围堰；处理腐蚀性介质的设备区尚应铺设防腐蚀地面。
（2）围堰应符合下列要求：l）围堰应比堰区地面的高出150－ 200mm；2）围堰内应有排水设施；3）围堰内地面应坡向排水设施，坡度不宜小于3‰。
22生产装置的通道设置应符合哪些要求？装置内通道的最小宽度和最小净高是多少？答：进行设备布置时，应根据施工、维护、操作和消防的需要，综合考虑设置必要的通道和场地。
在装置内部，应用道路将装置分隔成占地面积不大于10000m2的设备、建筑物区。
当合成纤维装置的酯化聚合、抽丝与后加工厂房的占地面积大于 10000m2时，应在其两侧设置通道。
装置内主要车行通道，应与工厂道路衔接。
（l）装置消防通道的设置应符合下列要求：l）当装置宽度大于60m时，应在装置内设贯通式消防通道；2）装置宽度小于或等于60m、且装置外两侧有消防通道时，可不设贯通式消防通道。
装置内的不贯通式道路应设有回车场地。
3）道路的宽度不应小于4m，道路路肩上管架与路面边缘净距不应小于lm，路面内线转弯半径不宜小于7m，路面上的净空高度不应小于4.5m。
（2）检修通道应满足机动检修用机具对道路的宽度、转弯半径和承受荷载的要求、并能通向设备检修的吊装孔。
（3）装置内主要车行通道、消防通道、检修通道应合并设置。
（4）操作通道，应根据生产操作、巡回检查、小型维修等的频繁程度和操作点的分布决定。
（5）装置内通道的最小宽度和最小净高要求如表5.1.47。
注：①对于可能有大型通行机具通过的装置，主要车行通道的净宽和净高要求如表5.1.47。
②表中括弧内的数据为化工行业标准的规定。
23设备的构架或平台的安全疏散通道，应符合哪些防火规定？答：（1）可燃气体、液化烃、可燃液体的塔区平台、设备的构架平台或其他操作平台，应设置不少于两个通往地面的梯子，作为安全疏散通道。

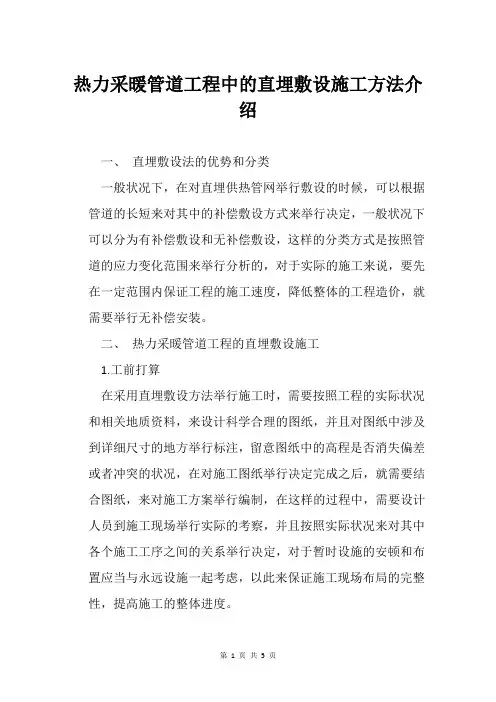

热力采暖管道工程中的直埋敷设施工方法介绍
热力采暖管道工程中的直埋敷设施工方法介绍一、直埋敷设法的优势和分类一般状况下，在对直埋供热管网举行敷设的时候，可以根据管道的长短来对其中的补偿敷设方式来举行决定，一般状况下可以分为有补偿敷设和无补偿敷设，这样的分类方式是按照管道的应力变化范围来举行分析的，对于实际的施工来说，要先在一定范围内保证工程的施工速度，降低整体的工程造价，就需要举行无补偿安装。
二、热力采暖管道工程的直埋敷设施工1.工前打算在采用直埋敷设方法举行施工时，需要按照工程的实际状况和相关地质资料，来设计科学合理的图纸，并且对图纸中涉及到详细尺寸的地方举行标注，留意图纸中的高程是否消失偏差或者冲突的状况，在对施工图纸举行决定完成之后，就需要结合图纸，来对施工方案举行编制，在这样的过程中，需要设计人员到施工现场举行实际的考察，并且按照实际状况来对其中各个施工工序之间的关系举行决定，对于暂时设施的安顿和布置应当与永远设施一起考虑，以此来保证施工现场布局的完整性，提高施工的整体进度。
2.详细的施工阶段举行热力管道直埋敷设的施工工序较为复杂，其中也包括需要留意的地方，主要体现在以下几个方面：(1)沟槽开挖。
在对沟槽举行开挖的过程中，需要按照施工的实际方案来对沟槽的深度和宽度举行决定，并且按照施工现场的实际状况来对沟槽底部的最小开挖宽度举行决定;第二在对沟槽举行开挖之前，需要施工人员对所要开挖区域的土质状况举行勘察，以此来保证土基的整体稳定性和强度，在沟槽较大的状况下，可以采用机械开挖的方式来举行，但需要留意，当所开挖深度与要求深度相差20cm的时候，需要举行人工开挖;最后施工人员需要按照沟槽的实际大小和管道的实际状况，来决定需要回填的土量，并且把多余的土方直接放弃，以此来保证沟槽开挖的整体平安性。
(2)基础施工。
按照施工方案将土方开挖到所需要的高程之后，就需要对场地举行平整，并且对腰桩举行测量，为了提高基础的整体承载力，可以对其举行夯实处理，在土地承载力达到一定程度的时候，需要在场地上面铺设一层灰土垫层，并且由监理工程师举行检查，在检查完成之后铺设砂土层，以此来削减对管道的损害。
采暖管道敷设方案
采暖管道敷设方案在建筑物的采暖系统中，采暖管道的敷设方案是一个至关重要的环节。
合理的敷设方案不仅可以保证供暖效果，还能提高能源利用效率和系统的可靠性。
本文将探讨几种常见的采暖管道敷设方案，以供参考。
一、单管供暖系统单管供暖系统是一种简便、经济的采暖管道敷设方案。
该方案将采暖管道布置为一主回路，从热源处开始，依次连接每个供暖终端，最后回到热源处。
通过设置设备如热力阀来调节每个供暖终端的温度。
这种敷设方案适用于小型建筑物，其中每个供暖终端的热负荷相对均匀。
二、双管供暖系统双管供暖系统是一种相对复杂但更为灵活的敷设方案。
该方案将采暖管道布置为两个并行的回路，一个回路负责供应热水，另一个回路负责回收冷水。
这种敷设方案可以实现不同供暖终端的独立调节，提高供暖系统的控制性能。
双管供暖系统适用于大型建筑物或需要分区控制供暖的场所。
三、辐射供暖系统辐射供暖系统是一种通过辐射传热方式来供暖的敷设方案。
该方案将采暖管道布置在室内的墙壁、地板或天花板中，通过辐射传热给室内提供热量。
辐射供暖系统具有较高的供暖效果和舒适度，因为它可以避免传统的空气对流引起的冷热不均。
此外，辐射供暖系统还可以节约能源，因为它可以在较低的供水温度下提供足够的热量。
四、夹套供暖系统夹套供暖系统是一种将采暖管道直接嵌入建筑结构中的敷设方案。
该方案通过夹套内的热水来为建筑物提供供暖。
夹套供暖系统的优点是可以有效地利用建筑结构的传热性能，提高供暖效果。
然而，该系统的敷设过程较为复杂，需要在建筑结构设计时提前考虑，因此适用于新建建筑或进行大规模改造的场所。
综上所述，采暖管道的敷设方案应根据具体的建筑物特点和需求来选择。
单管供暖系统适用于小型建筑物，双管供暖系统适用于大型建筑物或需要分区控制供暖的场所。
辐射供暖系统可以提供更高的供暖效果和舒适度，夹套供暖系统可以有效利用建筑结构的传热性能。
选择适合的敷设方案可以提高供暖系统的性能和可靠性，为用户提供更好的供暖体验。
造价工程师考试《造价管理》知识点：热力管道敷设形式
造价工程师考试《造价管理》知识点：热力管道敷
设形式
热力管道敷设形式
1.布置形式
热力管道的平面布置主要有枝状和环状两类。
2.敷设方式
(1)架空敷设
将热力管道敷设在地面上的独立支架、桁架以及建筑物的墙壁上。
架空敷设不受地下水位的影响，且维修、检查方便。
适用于地下水位较高、地质不适宜地下敷设的地区，是一种比较经济的敷设形式。
其缺点是占地面积大，管道热损失较大。
架空敷设按支架的高度不同，可分为低支架、中支架和高支架三种敷设形式。
低支架敷设时，管道保温层外壳距地面的净高不宜小于0.3m;中支架敷设时，其距离一般为2.0～4.0m;高支架敷设时，应不低于4.5m.管道架空有困难或影响美观以及在寒冷地区管道热损失过大，或需采取保温防冻措施，使其在经济上不合理时，采用地下敷设的方式。
(2)地沟敷设
地沟敷设分为通行地沟、半通行地沟和不通行地沟三种敷设形式。
1)通行地沟敷设。
当热力管道通过不允许开挖的路面处时、热力管道数量多或管径较大、地沟内任一侧管道垂直排列宽度超过1.5m 时，采用通行地沟敷设。
通行地沟净高不应低于1.8m，通道宽度不应小于
0.7m. 2)半通行地沟敷设。
当热力管道通过的地面不允许开挖且采用架空敷设不合理时，或管道数量较多、采用不通行地沟管道单排水平布置。
管道敷设方式
盾构法
总结词
一种大型的隧道施工方法
详细描述
盾构法是指在隧道施工中，使用盾构机在地下挖掘并铺 设管道。该方法适用于大型隧道和地铁工程，具有施工 速度快、对地面影响小等优点。
浅埋暗挖法
总结词
一种适用于城市地区的隧道施工方法
详细描述
浅埋暗挖法是指在城市地区进行隧道施工时，采用暗 挖法进行挖掘和铺设管道。该方法对地面交通和建筑 物的影响较小，适用于城市地下管线改造和地铁工程 。
详细描述
排管敷设是将多根管道排列在一起，用混凝土或砖石等材料固定支撑，形成一条 整体的管道线路。这种敷设方式的优点是可以减少土方开挖量，降低施工难度， 同时能够承受较大的外力荷载。
顶管敷设
总结词
一种适用于大型管道敷设的施工方法，如污水管、雨水管等 。
详细描述
顶管敷设是通过顶进设备将预制好的管道按照设计要求顶入 土中，完成管道敷设。顶管敷设适用于穿越河流、道路等障 碍物的情况，具有施工速度快、对周围环境影响小等优点。
土壤条件
土壤承载能力
土壤的承载能力对管道敷设的影 响较大，需根据土壤的密实度、 含水量等因素进行评估，以确保 管道敷设的安全性和稳定性。
土壤腐蚀性
对于金属管道而言，土壤的腐蚀 性是一个需要考虑的重要因素， 需采取相应的防腐措施以延长管 道使用寿命。
地下水位
地下水位高度
地下水位的高度对管道敷设的影响较 大，特别是在排水管道工程中，需考 虑地下水对管道的浮力和侵蚀作用。
电缆沟敷设
总结词
一种适用于电缆线路敷设的方式，常用于城市电力、通信等工程中。
详细描述
电缆沟敷设是在地下挖出一条沟槽，将电缆线路铺设在沟槽中，然后用盖板覆盖。这种敷设方式具有 便于维护、美观整洁等优点，但需要特别注意防止电缆受到机械损伤或腐蚀。
管道敷设的方式及要求
管道敷设的方式及要求1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。
a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。
架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。
架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。
按支架的高低可分为低支架、中支架和高支架三种敷设类型。
管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。
b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。
管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。
c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。
按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。
2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。
管道沿墙、梁、柱及楼板暴露敷设称为明装。
明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。
管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。
暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。
无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。
3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采暖系统中常见的几种管路敷设形式及其工程造价分析
对目前民用住宅采暖系统中常见的几种管路敷设形式进行技术分析，比较了几种管材的性能及适用范围，并针对工程实例，对不同管路系统形式及管材的选用进行了工程造价分析。
1、概述
目前，常见的民用住宅采暖系统主要有散热器采暖、低温地板辐射采暖、热风采暖等形式，其中散热器采暖在我国的住宅采暖行业中一直占据主导地位。
近年来，随着耐温耐压塑料类管材及复合管的出现，散热器采暖系统中管道的埋地敷设已逐渐取代了传统的金属管明管敷设，成为新建民用住宅的主流形式；与此同时，低温地板辐射采暖技术也开始在越来越多的工程实践中得以应用和发展。
2、散热器采暖管路敷设形式
2.1散热器采暖系统分类
散热器采暖系统分为垂直式采暖系统和水平式采暖系统。
垂直式采暖系统的各热用户不相互独立，不适用于分户计量。
而水平式采暖系统的各用户均是单户独立，可以按户设置热表，实行分户控制和计量。
2.2 常用的散热器采暖系统管路敷设形式
随着新建住宅分户热计量的推广，水平式采暖系统得到了广泛的应用。
从埋地管的配管方式上，分为下供下回双管同程式（同程式）、放射双管式（章鱼式）和水平串联单管跨越式（跨越式）三种，其中新建工程中最常用的是双管同程式和放射双管式。
2.2.1下供下回双管同程式散热器采暖系统（如图1所示）：各散热器均并联，可在各散热器上安装温控阀，对其进行独立控制。
这种形式通过每一组散热器的管路长度一致，从而保证每一组散热器的水压一致，有利于水力平衡。
这种形式的缺点是对埋地管道接头的热熔连接要求很高，存在一定的隐患。
下供下回双管同程式散热器采暖系统示意图（图1）
2.2.2放射双管式散热器采暖系统（如图2所示）：该系统因为各支管呈放射状铺设，形似章鱼而得名。
系统中每户均设置一组分、集水器，所有户内的散热器都通过分、集水器直接与主管连接，所有支管均敷设在地板垫层内，管道使用整管，埋地部分不存在任何接头，是目前较为安全稳定的一种形式，已逐渐开始在工程中推广。
但这种形式管材用量较大，且增加了分、集水器的费用，所以造价较高。
放射双管式散热器采暖系统示意图（图2）
3、采暖管材的选择
3.1管材的种类
采暖管埋地敷设，要求管道必须有较长的使用寿命、较小的垫层厚度和较为简便的安装方法，并避免在垫层内有连接管件，因此不宜采用钢管，宜采用塑料类管材。
目前适用的塑料类管材主要有无规共聚聚丙烯管（PP-R）、聚丁烯管（PB）、交联聚乙烯管（PE-X）、PE-RT 地板辐射采暖管、铝塑复合管（PAP）等。
其中铝塑复合管（PAP）中又分为交联铝塑复合管（XPAP）、PP-R塑铝稳态管、RPAP铝塑复合管等多种形式。
3.2适用范围
目前应用于同程式采暖系统中的管材主要有PP-R、PB、PAP等；应用于章鱼式系统的管材主要有PE-X、PB、XPAP等；应用于地板采暖的管材主要有PE-X、PE-RT、PB等。
3.3性能比较
从应力强度上比较，PAP强度最高，PB次之，PP-R强度最差；从膨胀系数上比较，PAP 膨胀系数最低，PB次之，PE-X最高；从管材阻止氧的渗透率比较，复合管较普通的塑料管要好，而普通的塑料管宜增加阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。
3.4价格比较
上述管材中，PB管、PAP管价格较高，PE-X、PE-RT、PP-R价格较低。
4、工程造价分析
4.1 工程案例概况
碧水源小区位于合肥市城市森林公园内，森景大道与紫薇街路交口西北侧，总建筑面积约24万平方米，为高层、小高层商业居住建筑，外墙做聚苯乙烯泡沫塑料保温。
现利用城市蒸汽热网为热源对小区进行集中供热。
该工程采暖室外计算温度：tw=-3℃，冬季最多风向平均风速V＝3.5m/s，日平均≤+5℃的天数78天。
卧室、客厅、餐厅、书房设计温度t=18℃；卫生间设计温度t=20℃。
热媒水经小区总换热站交换后供水温度为80℃，回水温度60℃。
该小区典型户型为120-C户型，单户建筑面积130㎡，其中套内面积110㎡。
以下以此户型为例，选用不同采暖系统形式及管材，作出造价分析。
4.2 双管同程式工程造价分析
普通房间采用钢制板式散热器，卫生间采用卫浴式散热器，每组散热器均配置一套恒温阀组。
管路系统分布详见图3。
碧水源小区120-C户型双管同程式散热器采暖平面图
（图3）
当户内管材分别选用PP-R管、铝塑稳态管、PB管时，双管同程式散热器采暖系统室内部分工程造价详见表1。
项目名称工程量单位面积工程量参考单价参考造价（元/㎡）安装及辅材20.00
钢制板式散热器6260瓦约48瓦/㎡0.5元/瓦24.00
卫浴式散热器1000瓦约8瓦/㎡0.8元/瓦 6.40 恒温阀7套约0.06套/㎡160元/套9.60
小计(1) 60.00 PP-R管De25 110米约0.85米/㎡9元/米7.65
PP-R管De20 14米约0.1米/㎡6元/米0.60 小计(2) 8.25 PP-R管同程式造价小计(1)+小计(2) 68.25 铝塑稳态管De25 110米约0.85米/㎡13元/米11.05
铝塑稳态管De20 14米约0.1米/㎡9元/米0.90 小计(3) 11.95 稳态管同程式造价小计(1)+小计(3) 71.95 PB管De25 110米约0.85米/㎡20元/米17.00
PB管De20 14米约0.1米/㎡15元/米 1.50
小计(4) 18.50 PB管同程式造价小计(1)+小计(4) 78.50
4.3 放射双管式工程造价分析
普通房间采用钢制板式散热器，卫生间采用卫浴式散热器，每组散热器均配置一套恒温阀组。
管路系统分布详见图4。
碧水源小区120-C户型放射双管式散热器采暖平面图（图4）
当户内管材分别选用PE-X管、交联铝塑复合管、PB管时，放射双管式散热器采暖系统室内部分工程造价详见表2。
项目名称工程量单位面积工程量参考单价参考造价（元/㎡）安装及辅材25.00 钢制板式散热器6260瓦约48瓦/㎡0.5元/瓦24.00
卫浴式散热器1000瓦约8瓦/㎡0.8元/瓦 6.40 恒温阀7套约0.06套/㎡160元/套9.60 分、集水器组7路约0.06路/㎡120元/路7.20 小计(1) 72.20 PE-X管De25 16米约0.12米/㎡10元/米 1.20
PE-X管De16 150米约1.15米/㎡5元/米 5.75 小计(2) 6.95 PE-X管同程式造价小计(1)+小计(2) 79.15
交联铝塑复合管De25 16米约0.12米/㎡18元/米 2.16
交联铝塑复合管De16 150米约1.15米/㎡9元/米10.35 小计(3) 12.51
交联复合管同程式造价小计(1)+小计(3) 84.71 PB管De25 16米约0.12米/㎡20元/米 2.40
PB管De16 150米约1.15米/㎡10元/米11.50
小计(4) 13.90 PB管同程式造价小计(1)+小计(4) 86.10
4.4 地板辐射采暖工程造价分析
保温层采用挤塑保温板，分、集水器前设自动平衡阀组，每户设一套电动温控器组。
管路系统分布详见图5。
碧水源小区120-C户型地板辐射采暖平面图（图5）
当户内管材分别选用PE-X管、PE-RT管、PB管时，地板辐射采暖系统室内部分工程造价详见表3。
项目名称工程量单位面积工程量参考单价参考造价（元/㎡）安装及辅材18.00
挤塑保温板100㎡约0.8㎡/㎡20元/㎡16.00
温控器组1套约0.008套/㎡1800元/套14.40
入户平衡阀1套约0.008套/㎡1300元/套10.40
分、集水器组3路约0.03路/㎡120元/路 3.60 小计(1) 62.40 PE-X管De25 24米约0.18米/㎡10元/米 1.80
PE-X管De16 350米约2.7米/㎡5元/米13.50 小计(2) 15.30 PE-X管地暖造价小计(1)+小计(2) 77.70
PE-RT管De25 24米约0.18米/㎡12元/米 2.16
PE-RT管De16 350米约2.7米/㎡6元/米16.20 小计(3) 18.36 PE-RT管地暖造价小计(1)+小计(3) 80.76 PB管De25 24米约0.18米/㎡20元/米 3.60
PB管De16 350米约2.7米/㎡10元/米27.00
小计(4) 30.60 PB管地暖造价小计(1)+小计(4) 93.00
5、结论
由上述数据可知，选用不同管材，双管同程式采暖系统室内部分工程造价约为68~79
元/㎡，其中管材造价约占12%~24%；放射双管式采暖系统室内部分工程造价约为79~86元/㎡，其中管材造价约占9%~16%；地板辐射采暖系统室内部分工程造价约为78~93元/㎡，其中管材造价约占20%~33%。
比较以上三种采暖系统，双管同程式造价较低，放射双管式与地板辐射采暖造价较高；当选用价格相近的管材时，放射双管式系统造价比双管同程式约高出10%~18%，地板辐射采暖系统造价比双管同程式约高出12%~18%。
比较放射双管式与地板辐射采暖系统，因管材在各自造价中所占比例不同，所以当选用价格较低的PE-X管时，放射双管式系统造价比地板辐射采暖系统约高出2%；当选用价格较高的PB管时，地板辐射采暖系统造价比放射双管式系统约高出8%。
以上数据是依据碧水源小区120-C户型得出的，在不同工程案例中，因建筑面积、户型结构及材料的选择不同，具体工程造价与上述参考造价可能会有所偏差。
