甲醇储罐的课程设计

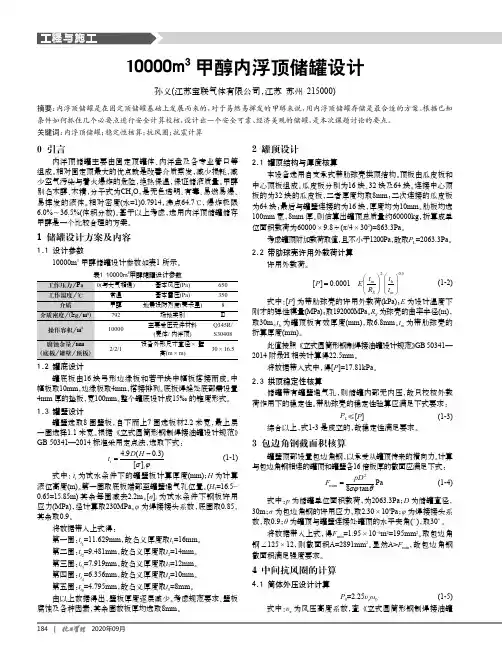

10000m^3甲醇内浮顶储罐设计
2 罐顶设计2.1 罐顶结构与厚度核算本设备选用自支承式带肋球壳拱顶结构。
顶板由瓜皮板和中心顶板组成。
瓜皮板分别为16块、32块及64块。
连接中心顶板的为32块的瓜皮板，二者厚度均取8mm ；二次连接的瓜皮板为64块；最后与罐壁连接的为16块，厚度均为10mm 。
肋板均选100mm 宽，8mm 厚。
则估算出罐顶总质量约60000kg ，折算成单位面积载荷为60000×9.8÷(π/4×302)=863.3Pa 。
考虑罐顶附加载荷取值，且不小于1200Pa ，故取P L =2063.3Pa 。
2.2 带肋球壳许用外载荷计算许用外载荷。
20.5[]0.0001m h S m t t P E R t=� (1-2)式中：[P ]为带肋球壳的许用外载荷(kPa)；E 为设计温度下刚才的弹性模量(MPa)；取192000MPa 。
R S 为球壳的曲率半径(m)，取30m 。
t h 为罐顶板有效厚度(mm)，取6.8mm 。
t m 为带肋球壳的折算厚度(mm)。
此值按照《立式圆筒形钢制焊接油罐设计规范》GB 50341—2014附录H 相关计算得22.5mm 。
将数据带入式中，得[P ]=17.81kPa 。
2.3 拱顶稳定性核算储罐带有罐壁通气孔，则储罐内部无内压，故只校核外载荷作用下的稳定性。
带肋球壳的稳定性验算应满足下式要求：P L ≤[P ] (1-3)综合以上，式1-3是成立的，故稳定性满足要求。
3 包边角钢截面积核算罐壁顶部设置包边角钢，以承受从罐顶传来的横向力。
计算与包边角钢相连的罐顶和罐壁各16倍板厚的截面应满足下式：2mim Pa 8tan pD F σϕθ= (1-4)式中：p 为储罐单位面积载荷，为2063.3Pa ；D 为储罐直径，30m ；σ为包边角钢的许用应力，取2.30×108Pa ；φ为焊接接头系数，取0.9；θ为罐顶与罐壁连接处罐顶的水平夹角(°)，取30°。
甲醇储罐设计
