WPS excel如何做柏拉图
柏拉图 手把手教你用WPS 和E CELL 制作 含归零设置
西王特钢图转，型含升折级线汇归报零材设料置)
南 月9日
中国 济 2016年11
1
1 柏拉图简要说明 2 做柏拉图的作用 3 注意事项 4 柏拉图制图步骤
2
1 柏拉图简要说明
1897年，意大利经济学家V.pareto （1848—1923年）在对19世纪应国社会各阶 层的财富和收益统计进行分析时发现:80%的社会财富掌握在20%的人手中，而 80%的人只拥有社会财富的20%。之后，在对不同时期和不同国度的社会财富分 配的统计资料做分析时，这种现象反复出现,后被称为“柏拉图法则”。 后来，美 国质量管理专家朱兰博士（Mr. Joseph H.Juran）通过自己的分析和研究发现，在 产品品质中隐含着“80/20法则”。在他的倡导和实践下，“80/20法则”成为全球 品质革命的中心思想。 以后，“二八法则”也被人们叫做“柏拉图法则”、“柏 拉图定律”、“80/20法则”、“最省力法则”、“不平衡原则”等。
7
柏拉图应用范围
1、时间管理 2、安全 3、士气 4、不良率 5、成本 6、营业额 7、医疗
8
4 柏拉图制图步骤
利用EXCEL2007制作柏拉图
9
步骤1：收集数据把分类好的数据进行汇总，由多到少进行排序，并计算 累计百分比。
10
步骤2：选择钢种、不合格数量、累计比例插入图表
11
步骤2.1：修改累计比例为折线图
4、确定了主要因素，采取了相应的措施后，为了检查“措施效果”，还要重新 画出排列图；
5、不良项目一般为6－8项，其他不超过10％。
6、分界点---重要或关键项目的分界点，一般依照80-20原则。

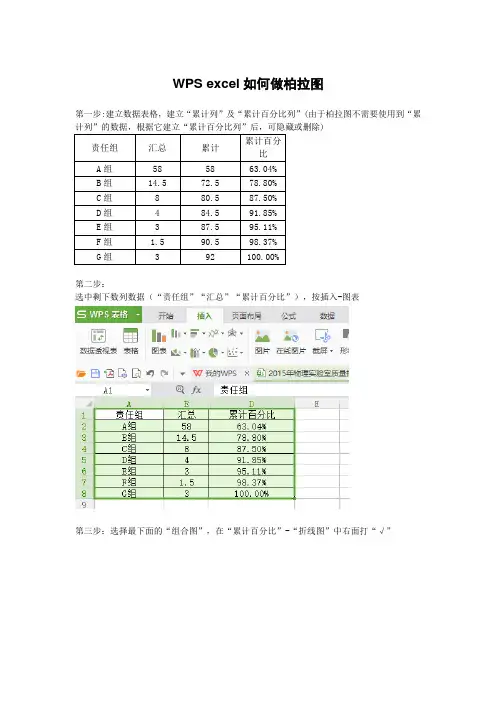

WPS excel如何做柏拉图
WPS excel如何做柏拉图
第一步:建立数据表格，建立“累计列”及“累计百分比列”(由于柏拉图不需要使用到“累计列”的数据，根据它建立“累计百分比列”后，可隐藏或删除)
责任组汇总累计累计百分
比
A组58 58 63.04%
B组14.5 72.5 78.80%
C组8 80.5 87.50%
D组 4 84.5 91.85%
E组 3 87.5 95.11%
F组 1.5 90.5 98.37%
G组 3 92 100.00%
第二步：
选中剩下数列数据（“责任组”“汇总”“累计百分比”），按插入-图表
第三步：选择最下面的“组合图”，在“累计百分比”-“折线图”中右面打“√”
完成。
另外，
1.添加数据标签：
如果需要在图上显示数据的，可选中相应的图的区域，如柱状图，会在柱的四面出现四个小圆圈，点击右键，出现以下样式，选择“添加数据标签”，即可。
2.调整分类间距
全选中柱状图，点击鼠标右键，点击“设置数据系列格式”，右边出现系列选项栏，在“分类间距”中将数据调至“0”
如图（若还想调整柱状图边框等，可选择“填充与线条”进行调整）：
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
怎么在WPS表格中创建帕累托图
怎么在WPS表格中创建帕累托图
推荐文章
WPS表格2013中如何创建帕累托图热度：Wps中表格制造帕累托图的操作方法热度：在wps表格中怎样制作帕累托图热度：WPS表格怎样制作帕累托图热度：如何在excel表格中制作帕累托图表热度：
说到帕累托图，可能极大多数人都不知道，帕累托图又称柏拉图，主次因素排列图，那么下面小编就教你怎么在WPS表格中创建帕累托图。
WPS表格中创建帕累托图的方法：
①准备好数据源。
②选中数据区域，插入图表--选择柱形图，单击系列选项卡，删除累计频数和百分比两个系列。
③下面我们更改图表类型，改为折线图--数据点折线图，确定。
④单击设置所选内容格式按钮，将系列绘制在次坐标轴。
⑤左键单击数据标志选项卡，勾选值，标签位置设为上方。
⑥图表已经绘制完成，稍微美化一下，搭配好颜色，最后的效果如下所示：。
excel表格数据怎么制作柏拉图？
excel表格数据怎么制作柏拉图？
你还在为Excel柏拉图怎么制作⽽苦恼吗，今天⼩编教你Excel柏拉图怎么制作，让你告别Excel柏拉图怎么制作的烦恼。
更多Excel经验请关注⼩新Excel，如果帮到了你，请在上⽅给个投票谢谢⽀持。
好⼈⼀⽣平安。
先顶后看年薪百万，如果帮到了你，帮忙给个好评，这对⼩编很重要，万分感谢。
⼀、表格数据处理
如图所⽰，频数排序，计算累计百分⽐。
图表制作使⽤前3列数据。
⼆、Excel柏拉图制作
1、选中数据区域——点击插⼊——推荐的图表——簇状柱形图。
2、点击图表⼯具（格式）——系列“累计百分⽐”——设置所选内容格式——次坐标轴。
3、右击——更改系列数据图表类型——累计百分⽐（折线图）。
4、点击图表⼯具(设计）——选择数据——轴标签区域（如图所⽰，把原来的拆分成两列，是柏拉图的横坐标轴的数据显⽰如图所⽰）
三、调整分类间距
1、如图所⽰，双击——设置数据系列格式——分类间距（0)。
2、右击——添加数据标签
3、双击⽹格线进⾏设置，如图所⽰。
四、柏拉图美化
1、添加标题和数据来源
字体（衬线字体：线条粗细不同，适合⼩号字体使⽤，投影时清晰度不⾼，⽆衬线字体：粗细相同，更适合⼤号字体时使⽤，投影时美观）
中⽂字体：微软雅⿊，⿊体
英⽂字体：Arial
数字字体：impact，Arial
2、添加背景⾊：以淡⾊调为主。
wps office 2019 制作柏拉图
一 制作基础数据表
二 排序、求和
排 序 是 降 序
选中数据表C3-C32，先排序，后求和
三 添加累计百分比列
Байду номын сангаас
1、在第3行右键选着插入 一行
2、D3输入“0” 3、D4输入“=”，点击“C4”, 输入“/”，点击“C34”，回车
注：本PPT中所说“点击”意为鼠标左键单击一次，“右键”以为鼠标右键单击一次
1、点击D5单元格，输入“=sum （）”，鼠标单击“（）”内，然后 复选C4-C5单元格，“（）”后输 入“/”，点击“C34”单元格 2、点击箭头方向的“C4”和 “C34”，各按“F4”键一次，会出 现下图
把C5的两个符号删除
回车
1、点击该单元格，然后 鼠标移至该单元格右下 角，当出现“+”时，按 住，拉至表格最下一格
责任护士吸痰方法符合操作规程 引流管引流通畅，做好有效二次固定
熟知患者诊断 科室急救药品及器械处于完好备用状…
躁动病人加床栏、必要时给予约束 用氧记录卡填写完整，用氧流量与实…
各类导管标识清晰 约束患者有知情同意书，约束患者护…
做好重点部位的感染预防措施 知晓患者可能出现的潜在并发症 患者腕带信息正确。字迹清晰可辨 患者无非计划性压力性损伤发生
23
1、选中图表，在图表工具中“添加元素”-“坐标轴”-“次要横 向坐标轴”
1 4
23
5
1、点击次要横 向坐标轴，右
键，“设置坐标 轴格式” 按12345操 作，选择图中 选项
1 4
2
3
1、设置坐标轴格式， Y坐标轴最大值为C列 求和数值，次Y坐标轴 最大值为“1”，两个坐 标轴都选一个线条
如何制作品管圈柏拉图(WPS版)模板可直接使用
例数 累计百分比%
选择，更改系列图表类型，将红色柱状图改为折线图 ，再选择 “次坐标轴”
中“坐标轴”，将最小值固定为“0”，最大值固定为“1”。2 ”，将最小值固定为“0”，将最大值固定为"总例数".3、修改
图表标题
100%
60
90% 80%
50
70%
40
60%
30
50% 40%
20
30%
图表标题
30
100%
25
90% 80%
20
70% 60%
15
50%
10
40% 30%
5
20% 10%
0
0%
例数
累计百分比%
第六步：为了使折线图起点位于0刻度线上，1、选中整个图形，选择 添加元 置坐标轴格式”对话框中，将“位置坐标轴”选择为“在刻度线上”，并且把
图表标题
69
60 50 40 30 20 10
36.23%
57.97%
图表标题
88.41% 79.71%
94.20%
98.55%
100.00% 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0%
例数
累计百分比%
第八步：折线图上最接近80%的点即为A点（改善重点），1、点击菜单—插入 角各画一条直线，然后选中所画直线，右击“设置对象格式”，将“短划线类 可。
图表标题
30 25 20 15 10
5 0
例数 累计百分比%
图表标题
30
120%
25
100%
20
80%
15
60%
10
手把手教您用Excel正确画柏拉图
柏拉图操作流程1、建立规范化数据表格，录入相应的数据，按照降序排列，计算百分比、累计百分比2、对数据表进行调整，以便作图，由图一调整到图二（标黄列互换或直接删除百分比列）（图一）（图二）3、开始制作柏拉图，选择数据表项目（蓝色部分），插入图表4、图表选择，选择柱状图，簇状柱状图，生成右侧图表5、点击“百分比”柱（红色箭头指向），鼠标点击右键，出现选择项后，选择“更改系列图表类型（Y）”（标红部分）6、选择折线图，带数据标记的折线图，生成右侧图表7、点击“百分比”数据点（红色箭头指向），鼠标点击右键，出现选择项后，选择“设置数据系列格式（F）”（标红部分）8、出现“系列选项”，选择“次要坐标轴”，生成右侧图表9点击“数量”柱（红色箭头指向），鼠标点击右键，出现选择项后，选择“设置数据系列格式（F）”（标红部分）10、出现“系列选项”，选择“无间距”，将蓝色光标拖至最左边，生成右侧图表11、数据表中增加黄色栏目，设置累计百分比为0%12、点击右侧图“累计百分比”折线，左侧数据表中出现包含了42%-100%的蓝色边框13、点击蓝色边框，将0%也包含进去，则出现右图所示图表14、点击图表，出现“图表工具”，依次点击布局、坐标轴、次要横坐标、显示从左向右坐标轴，生成右侧图表，图表次要横坐标轴出现图表顶端15、鼠标右键点击次要横坐标轴，出现下图所示列表，选择设置坐标轴格式16、出现下图，选择点击“在刻度线上”，生成右图，图表折线向左偏移17、点击图表，出现“图表工具”，依次点击布局、坐标轴、次要横坐标、显示无标签坐标轴，生成右侧图表，图表顶端次要横坐标轴消失18、点击图表左右两侧纵坐标轴进行设置，左侧纵坐标轴设置最大值为总量，右侧纵坐标轴设置最大值为100%，生成最右侧图表19、点击图表折线、柱状添加数据标签，生成右侧图表20、根据80/20原则添加垂直水平线，同时增加标题，并美化图表。
用excel表格画柏拉图教程
用EXCEL划柏拉图陈锦河老师提供一、依據課堂案例在ecxel上完成此統計表二、繪製柏拉圖雛形1. 用左手按住Ctrl+Al t，右手操作滑鼠以下籃色區塊Mark起來2. 選取圖表精靈（出現對話框）3. 點選自訂類型\ 雙軸直線圖加直條圖3. 按完成，出現如下圖表4. 選取圖表，按滑鼠右鍵出現選單，選擇圖表選項＼標題，輸入圖表、類別X軸、數值Y 軸、次要數值Y軸標題5. 按確定後得到下圖三、調整數值Y軸與次要數值Y軸，使對應刻度一致。
1. 選取Y軸，按滑鼠右鍵，選取座標軸格式2. 出現下圖3. 選取刻度4. 將最大值改為250（同累計不良數）、主要刻度改為50，如此可將數值Y軸劃分為五個區間（如下圖）5. 選取次要數值Y軸，按滑鼠右鍵，選取座標軸格式＼刻度，將最大值改為1（同累計不良率100%）、主要刻度改為0.2，如此可將次要數值Y軸劃分為五個區間（如下圖）四、消除柱與柱之間的間隔1. 選取柱狀圖，按滑鼠右鍵，選取資料數列格式＼選項，修改類別間距為0，2. 按確定，得到下圖五、在圖面上清楚標註相關數據1. 在柱狀圖上標示出各不良項目的不良數，選取柱狀圖，按滑鼠右鍵，選取資料數列格式＼資料標籤，勾選資料包含內容2. 按確定，得到下圖3. 在推移圖上標示出各不良項目的累計不良率，選取推移圖，按滑鼠右鍵，選取資料數列格式＼資料標籤，勾選資料包含內容，按確定，得到下圖六、想辦法把累計不良率的資料點移至柱狀圖的右上角1. 在統計表內增加一個0，如下圖2. 於累計不良率的資料來源中包含此欄，選取圖表，按滑鼠右鍵，點選來源資料＼數列＼，點選數列中的累計不良率，如下圖3. 將滑鼠移至數值(V)，重新定義資料來源，使資料來源包含“F2”（用左手按住Ctrl+Al t，右手操作滑鼠）5. 選取圖表，按滑鼠右鍵，點選圖表選項＼座標軸＼，勾選X次座標軸，如下圖7. 選取累計不良率推移圖，按滑鼠右鍵，點選資料數列格式＼選項，勾選漲跌線定，得到下圖（達到目的了，很神奇吧!!）七、多出次分類X軸，怪怪的，得想辦法把它去掉~1. 取圖表，按滑鼠右鍵，點選來源資料＼數列＼，數列選擇不良數，重新定義第二類別X軸標籤範圍，選取空白區域，2. 按確定，得到下圖3. 調整第二數值座標軸格式為“百分比”，此時推移圖與第二數值座標軸的百分比數值（100%）重疊，請手動微調位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WPS excel如何做柏拉图
第一步:建立数据表格，建立“累计列”及“累计百分比列”(由于柏拉图不需要使用到“累计列”的数据，根据它建立“累计百分比列”后，可隐藏或删除)
责任组汇总累计累计百分
比
A组58 58 63.04%
B组14.5 72.5 78.80%
C组8 80.5 87.50%
D组 4 84.5 91.85%
E组 3 87.5 95.11%
F组 1.5 90.5 98.37%
G组 3 92 100.00%
第二步：
选中剩下数列数据（“责任组”“汇总”“累计百分比”），按插入-图表
第三步：选择最下面的“组合图”，在“累计百分比”-“折线图”中右面打“√”
完成。
另外，
1.添加数据标签：
如果需要在图上显示数据的，可选中相应的图的区域，如柱状图，会在柱的四面出现四个小圆圈，点击右键，出现以下样式，选择“添加数据标签”，即可。
2.调整分类间距
全选中柱状图，点击鼠标右键，点击“设置数据系列格式”，右边出现系列选项栏，在“分类间距”中将数据调至“0”
如图（若还想调整柱状图边框等，可选择“填充与线条”进行调整）：。
