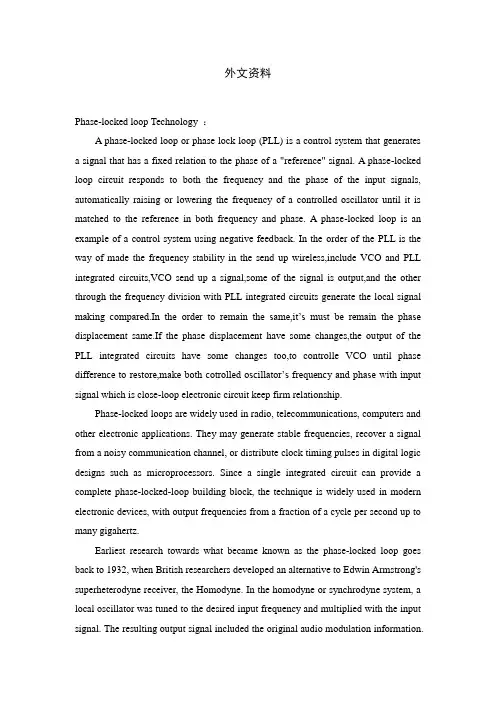

外文资料Phase-locked loop Technology ：A phase-locked loop or phase lock loop (PLL) is a control system that generates a signal that has a fixed relation to the phase of a "reference" signal. A phase-locked loop circuit responds to both the frequency and the phase of the input signals, automatically raising or lowering the frequency of a controlled oscillator until it is matched to the reference in both frequency and phase. A phase-locked loop is an example of a control system using negative feedback. In the order of the PLL is the way of made the frequency stability in the send up wireless,include VCO and PLL integrated circuits,VCO send up a signal,some of the signal is output,and the other through the frequency division with PLL integrated circuits generate the local signal making compared.In the order to remain the same,it’s must be remain the phase displacement same.If the phase displacement have some changes,the output of the PLL integrated circuits have some changes too,to controlle VCO until phase diffe rence to restore,make both cotrolled oscillator’s frequency and phase with input signal which is close-loop electronic circuit keep firm relationship.Phase-locked loops are widely used in radio, telecommunications, computers and other electronic applications. They may generate stable frequencies, recover a signal from a noisy communication channel, or distribute clock timing pulses in digital logic designs such as microprocessors. Since a single integrated circuit can provide a complete phase-locked-loop building block, the technique is widely used in modern electronic devices, with output frequencies from a fraction of a cycle per second up to many gigahertz.Earliest research towards what became known as the phase-locked loop goes back to 1932, when British researchers developed an alternative to Edwin Armstrong's superheterodyne receiver, the Homodyne. In the homodyne or synchrodyne system, a local oscillator was tuned to the desired input frequency and multiplied with the input signal. The resulting output signal included the original audio modulation information.The intent was to develop an alternative receiver circuit that required fewer tuned circuits than the superheterodyne receiver. Since the local oscillator would rapidly drift in frequency, an automatic correction signal was applied to the oscillator, maintaining it in the same phase and frequency as the desired signal. The technique was described in 1932, in a paper by H.de Bellescise, in the French journal Onde Electrique.In analog television receivers since at least the late 1930s, phase-locked-loop horizontal and vertical sweep circuits are locked to synchronization pulses in the broadcast signal. When Signetics introduced a line of monolithic integrated circuits that were complete phase-locked loop systems on a chip in 1969, applications for the technique multiplied. A few years later RCA introduced the "CD4046" CMOS Micropower Phase-Locked Loop, which became a popular integrated circuit. Applications：Phase-locked loops are widely used for synchronization purposes; in space communications for coherent carrier tracking and threshold extension, bit synchronization, and symbol synchronization. Phase-locked loops can also be used to demodulate frequency-modulated signals. In radio transmitters, a PLL is used to synthesize new frequencies which are a multiple of a reference frequency, with the same stability as the reference frequency.Clock recovery ：Some data streams, especially high-speed serial data streams (such as the raw stream of data from the magnetic head of a disk drive), are sent without an accompanying clock. The receiver generates a clock from an approximate frequency reference, and then phase-aligns to the transitions in the data stream with a PLL. This process is referred to as clock recovery. In order for this scheme to work, the data stream must have a transition frequently enough to correct any drift in the PLL's oscillator. Typically, some sort of redundant encoding is used; 8B10B is very common.Deskewing ：If a clock is sent in parallel with data, that clock can be used to sample the data.Because the clock must be received and amplified before it can drive the flip-flops which sample the data, there will be a finite, and process-, temperature-, and voltage-dependent delay between the detected clock edge and the received data window. This delay limits the frequency at which data can be sent. One way of eliminating this delay is to include a deskew PLL on the receive side, so that the clock at each data flip-flop is phase-matched to the received clock. In that type of application, a special form of a PLL called a Delay-Locked Loop (DLL) is frequently used.Clock generation：Many electronic systems include processors of various sorts that operate at hundreds of megahertz. Typically, the clocks supplied to these processors come from clock generator PLLs, which multiply a lower-frequency reference clock (usually 50 or 100 MHz) up to the operating frequency of the processor. The multiplication factor can be quite large in cases where the operating frequency is multiple gigahertz and the reference crystal is just tens or hundreds of megahertz.Spread spectrum：All electronic systems emit some unwanted radio frequency energy. Various regulatory agencies (such as the FCC in the United States) put limits on the emitted energy and any interference caused by it. The emitted noise generally appears at sharp spectral peaks (usually at the operating frequency of the device, and a few harmonics).A system designer can use a spread-spectrum PLL to reduce interference with high-Q receivers by spreading the energy over a larger portion of the spectrum. For example, by changing the operating frequency up and down by a small amount (about 1%), a device running at hundreds of megahertz can spread its interference evenly over a few megahertz of spectrum, which drastically reduces the amount of noise seen by FM receivers which have a bandwidth of tens of kilohertz.中文翻译锁相环技术：锁相环或锁相回路（PLL）是一个信号控制系统，即用来锁定一系列的“参考”信号。
电子设计大赛项目
电压控制LC振荡器王贤辉，张小田，黄应摘要:本设计基于经典西勒振荡电路，设计制作压控LC振荡器。
采用锁相环芯片MC145162将输出频率稳定度提升到10-4以上。
依据AGC原理将输出电压峰峰值稳定在1V左右。
此外，本系统功能强大，还可实现1MHz、100kHz和10kHz 步进调节频率等功能。
关键词：压控振荡；锁相环路；自动增益控制一. 方案论证与设计剖析赛题1本题要求设计并制作一压控LC正弦波振荡器，并要求实现频率步进、输出电压的峰峰值恒定并能实时显示输出电压的峰峰值。
根据以上要求可知，该设计除具有压控LC振荡模块外还必须有频率合成模块、幅度控制模块、峰峰值检测模块和显示模块。
由于输出频率范围很宽，LC振荡电路还需要根据频率范围分段切换来实现对15MHz～35MHz频率范围的覆盖。
各模块实现方案2由以上分析可以得出，要实现本设计的所有功能以及达到所要求的性能指标，就必须在各个模块的实现方案上做到深思熟虑。
针对各模块的实现，分别有以下一些不同的设计方案。
⑴压控LC振荡模块方案一：采用高稳定度的克拉泼（Clapp）经典振荡电路。
方案二：采用高稳定度的西勒（Seiler）经典振荡电路。
以上两种方案中，方案一采用克拉泼电路，该电路振荡频率较为稳定，但该振荡的频率覆盖范围较窄，一般为1.2～1.3，若要覆盖15～35MHz，至少要分3～4段。
而且该振荡在一个较宽的波段内输出幅度不均匀，频率升高后不易起振。
因此该方案不予采纳。
而方案二采用西勒电路，该电路较易起振，振荡频率也较为稳定，当参数设计得当时，覆盖范围可达1.4～1.6，因此只需2～3段即可覆盖设计要求的15～35MHz的频率范围。
故采纳方案二的设计。
⑵频率合成器模块方案一：手动调节频率合成。
通过手动调节电位器改变变容二极管的偏压来改变LC回路的振荡频率。
其优点是电路比较简单，频率调节比较简便。
但该方案无法实现程控自动步进调节频率等功能，由于此外，该方案产生的正弦波稳定性较差，调节频率易受外界环境变化的影响。
锁相环电路设计
锁相环的原理2007-01-23 00:241．锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路，简称锁相环（PLL）。
锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。
锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。
锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，锁相环组成的原理框图如图8-4-1所示。
锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成u D（t）电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压u C（t），对振荡器输出信号的频率实施控制。
2．锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。
鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：（8-4-1）（8-4-2）式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。
则模拟乘法器的输出电压u D为：用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压u C （t）。
即u C（t）为：（8-4-3）式中的ωi为输入信号的瞬时振荡角频率，θi（t）和θO（t）分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即（8-4-4）则，瞬时相位差θd为（8-4-5）对两边求微分，可得频差的关系式为（8-4-6）上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，u c（t）为恒定值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Motorola MC145162/D (CMOS)翻译——中文福州大学林仁杰翻译一、简介MC145162（可编程的双PLL(锁相环)频率合成器），最高频率可达到60 MHz 和85 MHz 。
适合配合MC3361，MC3362，MC2833等调频发射接收模块的使用，适用于全球范围内的CT-1制式的无绳电话。
同样适用于需要60 MHz以下的频率其它产品。
MC145162-1是MC145162的高频版本，工作频率高达85 MHz。
通过MCU的串行接口，我们可以非常方便地操作它的完全可编程的接收、发射、参考、辅助参考计数器。
正因为这样，所以它可使用于任何CT-1制式的无绳电话。
本元件的发射环和接收环各有一个独立的相位检测器。
一个共用的参考晶体，驱动两个独立的参考频率计数器，为发射环和接收环提供了独立的参考频率。
如果有需要的话，辅助参考计数器可以让我们为发射环和接收环选择一个额外的参考频率。
二、参数范围工作电压范围：2.5 到5.5 V。
工作温度范围：–40 到+75℃功耗：3.0 mA @ 2.5 V最大工作频率：MC145162 - 60 MHz @ 200 mV p–p, VDD = 2.5 VMC145162-1 - 85 MHz @ 250 mV p–p, VDD = 2.5 V可选3线或者4线的串行接口。
内置MCU时钟输出，值为参考晶体的频率÷3/÷4可选。
可由MCU的MCUCLK脚控制省电模式。
内置的参考晶体，支持外置的晶体可达16.0 MHz。
参考频率计数器的分频范围：16-4095辅助参考频率计数器的分频范围：16-16,383发射计数器的分频范围：16-65,535接收计数器的分频范围：16-65,535三、管脚定义输入端：OSCin/OSCout——参考晶体输入/输出引脚（第7、8脚）当连接到一个外接的并联谐振晶体的时候，这些引脚组成了一个参考振荡器。
应用在各国的无绳电话时，图6显示了不同的晶体频率和参考频率的关系。
作为一个外接产生的参考信号时，OSCin可作为输入脚，通常是AC耦合的。
MCUCLK——系统时钟脚（第5脚）这个输出脚提供了一个3分频或者4分频的晶体频率信号（OSCout），由控制寄存器中的专用位来配置。
本信号可以作为MCU或者其他系统的时钟源。
ADin, Din, CLK, ENB——辅助数据输入脚、数据输入脚、时钟脚、使能脚（第2、3、1、4脚）这4个脚提供了一个MCU的串行接口，为参考计数器、发射通道计数器、接受通道计数器编程。
他们还提供PLL的各种控制功能，包括省电模式与编程格式。
TxPS/fTx, RxPS/fRx——发射省电模式、接收省电模式（第13、11脚）正常情况下，这些输出引脚提供了内置节能模式工作的状态信息。
假如发射通道计数器电路处于关机模式，TxPS/fTx脚被置高。
假如接收通道计数器电路处于关机模式，RxPS/fRx 脚被置高。
这些输出脚被用来控制发射机和接收机的外置电源开关，以节省MCU的控制引脚。
在Tx/Rx通道计数器处于测试模式时，TxPS/fTx 与RxPS/fRx引脚分别输出发射通道计数器（fTx）和接收通道计数器（fRx）的分频值。
控制寄存器控制这个测试模式。
计数器的测试模式的详细资料，在本数据手册的Tx/Rx 通道计数器测试部分。
fin-T/fin-R——发射/接收计数器输入引脚（第14、9脚）fin-T 和fin-R 被分别输入到发射与接收计数器。
这些信号通常由VCO环路驱动，且为AC耦合。
最小的输入信号电平为200 mV p-p @ 60.0 MHz。
输出端：TxPDout/RxPDout——发射/接收相位检测器输出引脚（第15、10脚）这些发射与接收相位检测器三态输出脚，被用作环路错误信号（参见图7：相位检测器的输出波形）。
鉴相器增益为VDD/4 π V/弧度。
频率：fV > fR 或fV 超前：输出= 负脉冲频率：fV < fR 或fV 滞后：输出= 正脉冲频率：fV = fR 且同相：输出= 高阻抗状态注意：fR为鉴相器输入脚经分压后的参考频率，而fV为鉴相器输入脚经分频后的VCO频率。
LD——锁定检测脚（第16脚）锁定检测信号与发射环相关联。
输出脚为高电平表示失锁（参见图7：LD输出脚的波形）。
电源部分：VDD——电源正极（第12脚）VDD对VSS的范围为2.5-5.5 V。
VSS——电源负极（第6脚）。
VSS为电源负极，通常接地。
电平：VH = 高电平VL = 低电平在这一点上，当fR和fV同相时，输出脚被拉到电源电压的一半。
注意：当失锁的时候，TxPDout 和RxPDout引脚产生错误的脉冲。
当相位和频率锁定时，输出端为高阻态、那个脚的电压取决于低通滤波电容。
图7.鉴相器/锁定检测器的输出波形四、MCU的编程方法MCU的编程方法有两种格式，由ENB输入引脚所控制。
在串行数据传输的时候，假如使能信号为高，控制寄存器/参考频率编程被选中。
假如ENB为低时，发射计数器与接收计数器的被选中编程。
在发射计数器与接收计数器编程期间，ADin 和Din脚都能输入数据到发射与接收计数器。
在CLK信号的上升沿，两个计数器的数据时序移入PLL的内置移位寄存器。
当用使能信号来编程发射/接收通道时，不必重新编程参考频率计数器/控制寄存器。
在编程控制寄存器/参考频率时，编程字的最高位（MSB）指示输入数据是控制字，或者是参考频率数据字。
假如MSB为1，输入数据为控制字（图8）。
同样参考图8与表1，控制寄存器与位定义。
假如MSB为0，输入数据是参考频率（图9）。
参考频率字有32位，包括了12位的参考频率数据、14位辅助参考频率计数器信息、额外的参考频率选项和辅助参考频率计数器得使能位（图9）。
假如AUX、REF、ENB位都为高，14位辅助参考频率计数器将为各个环路提供了一个额外的相位参考频率输出。
假如AUX、REF、ENB位都为低，为省电起见，辅助参考频率计数器进入关机模式。
（其它关机模式将由控制寄存器按表2和图8执行）。
在ENB信号的下降沿，数据被存入寄存器。
通用通道模式有两种接口：3线或者4线接口模式。
3线接口模式适用于MCU的SPI模式（图10），4线接口模式适用于通用I/O口连接（图11）。
1）3线模式在3线接口模式里，辅助数据选择位被置0。
由16位的发射计数器和16位的接收计数器组成的32位数据，在CLK信号的上升沿，将通过引脚的数据锁存到PLL的内置寄存器。
参见图12和13。
2）4线模式对于4线接口模式，辅助数据选择位被置1。
在这种模式里，16位的发射寄存器数据和16位的接收寄存器数据同时分别输入ADin脚和Din脚。
这种发射寄存器与接收寄存器同时输入数据的方法，使得4线接口模式的编程周期只有3线接口模式的一半。
（参见图14和15）当编程Tx/Rx通道计数器，ENB脚必须动作，以便在上次时钟的上升沿之后提供下降沿来锁存移位数据。
最大数据传输速率为500 kbps。
注意：1、最初的晶体启动时间要10ms，以使得所有的寄存器被清空，允许编程新的数据值。
2、在串行数据传输时，ENB脚置高有效。
Test Bit（测试位）置1：Tx/Rx通道计数器处于测试模式。
置0：正常使用Aux Data Select（辅助数据选项）置1：ADin 和Din脚分别输入16位发射数据和16位接收数据。
置0：正常使用MCU的SPI接口。
不用ADin引脚，将ADin引脚拉低。
REFout /3或/ 4（REFout÷3/÷4 ）置1：REFout输出频率= OSCout ÷ 3。
置0：REFout输出频率= OSCout ÷ 4。
TxPD Enable(TxPD使能)置1：发射寄存器、发射鉴相器及相关电路处于关机模式。
Tx PS/fTx 被置高。
RxPD Enable（TxPD使能）置1：接收寄存器、接收鉴相器及相关电路处于关机模式。
Rx PS/fRx 被置高。
Ref PD Enable（Ref PD使能）置1：12位和14位的参考频率计数器都处于关机模式。
图15发射计数器与接收计数器的编程格式。
（4脚接口）注意：串行数据传输的时候，ENB脚置低有效。
参考频率选项与编程图16显示了参考频率编程字的位功能。
用户可以为所有的通道选择“固定”参考频率，或者通过使用2个参考频率计数器，为一个特定的通道提供一个特定参考频率。
但是发射通道6、8和14可设成25 kHz，通道8的参考频率可设为50 kHz。
但是这个参考频率可能不能被用在接收端；此外，接收端的参考频率必须由另外一个参考频率计数器产生。
参考频率越高，相位噪声性能越好，锁定所需要的时间越短。
但是两个参考频率计数器都在工作的话，PLL将消耗更多电流。
通常情况下，12位的参考频率计数器加上÷4 和÷25模块，可以提供所有的参考频率，以满足需要。
用户可以选择他们自己的参考频率，通过引入额外的14位辅助参考频率计数器。
同样地，通过在参考计数器编程字中，设置辅助参考使能位为0，14位辅助参考频率计数器就会被关闭。
在这种情况下，fR2被自动连到C点（÷25块输出）。
通过设置参考计数器编程字里面的fR1-S1 与fR1-S2位，fR1可连接到A或B点。
此时，14位辅助参考频率计数器数据处于“无效”状态。
假如14位辅助参考频率计数器启用（辅助参考位=1），fR2将自动连接到D点（14位计数器输出），fR1可选为连接到A、B或C点，取决于fR1-S1 与fR1-S2位的设置。
表4和图16描述了：辅助参考使能位、fR1-S1 与fR1-S2 位设置的功能。
