施工测量的基本工作
施工测量的 基本工作
第二节 测设的基本工作
高程等于底层室内地坪高的水准点，称为±0．000水准点。在底层 室内地坪以上，设计标高为正；在底层室内地坪以下，设计标高为负， 如基础、地下室等的设计标高均为负值。
在地下坑道施工中，高程点位通常设置在坑道顶部。通常规定当高 程点位于坑道顶部时，在进行水准测量时，水准尺均应倒立在高程点上。 如图9－5所示，A为已知高程HA的水准点，B是待测设高程为HB的位置， 由于HB＝HA＋a＋b，故在B点应有的标尺读数b＝HB－（HA＋a）。因此， 将水准尺倒立并紧靠B点木桩上、下移动，直到尺上读数为b时，在尺底 画出设计高程HB的位置。
上一页
返回
第二节 测设的基本工作
施工测量的基本任务是把图纸上设计的建（构）筑物的一些特征点 位置在地面上标定出来，作为施工的依据。因此，施工测量的根本任务 是点位的测设。测设点位的基本工作是已知水平距离，已知水平角和已 知高程的测设。
一、已知水平距离的测设 根据给定的直线起点和水平长度，沿已知方向确定出直线另一端点 的测量工作，称为已知水平距离的测设。 1．测设的一般方法 按一般方法进行测设时，在地面上可由已知给定的起点A开始，沿 给定方向，直接用钢尺量出已知水平距离D，定出B点。为了校核与提高 测设精度，在起点A处改变读数，按同法量已知距离D，定出B′点进行 往返丈量。由于量距有误差，B与B′两点一般不重合，其相对丈量误差 在允许范围内时，则取两点的中点平均值作为最终位置。
上一页 下一页
返回
第二节 测设的基本工作
2．精确方法 当测设精度要求较高时，可按如下步骤进行，如图9－3所示。 （1）先按一般方法测设出B′点。 （2）用测回法对∠AOB观测若干个测回（测回数根据要求的精度而 定），求出其平均值β′，并计算出Δβ＝β－β′。 （3）计算改正距离。
施工测量的基本工作—施工测量基本工作(工程测量)
（2）计算 和BB1： = - 1
BB1
OB1Βιβλιοθήκη 式中：=206265 （3）过B1点作OB1的垂线，再从B1点 沿垂线方向量取BB1，定出B点。当β大 于β1时，向外侧改正；反之向内侧改正。 为检查测设是否正确，还需进行检查测量。
已知水平角精确测设
例：已知AC =100.00米，设计值=40°，设测得 ’=39°5920"，计算修正值CC0。
解：
=-’=40" CC0=100tan0°040"
=0.0194m ≈19mm 得：点位修正值为19mm(向外)
A
式中：=206265 B
’ D
C
C0
1、一般方法——从起点A直接用钢尺或测距仪在给定方向上，丈量待放 样的水平距离，得B点。为了校核起见，应进行丈量两次。
若相对误差在允许范围（一般为1/2000）内，则取其平均值作为最 终结果。
2、精确方法 用一般方法测设出B点——精密丈量其
距离——根据差值，实地改正。
三. 测设已知水平角
已知水平角的测设，就是在已知角顶并根据一个已知边方向，标定出另 一边方向，使两方向的水平夹角等于已知水平角角值。
施工测量的基本工作

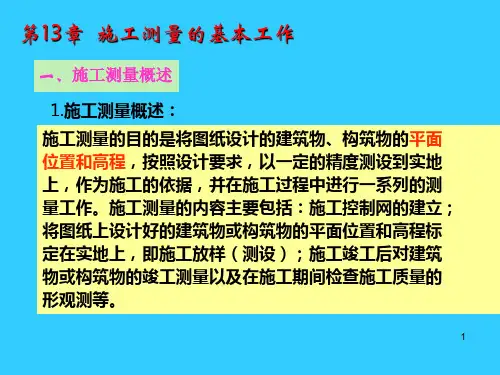

一、施工测量概述
1、施工测量:在施工阶段进行的测量工作。 2、主要任务：将图纸上设计建筑物的平面位置和高程，按设计与施工
要求，以一定的精度标定到实地，作为施工的依据．并 在施工过程中进行一系列的测量工作。 3、标定又称测设或放样，是测绘的逆过程，是将图纸上设计好的建（构）筑
物的平面和高程位置在实地标定出来。
（2）纵转望远镜成盘右位置，照准目标A读取水平度盘 读数R，使水平度盘读数为R +β，沿视线方向量取定长D， 在地面上定出B″点；
fA施工测量的基本工作
b＝Hi－ HB
将B点水准 尺紧靠B桩， 上、下移动 尺子，当读 数正好为b 时，则B尺 底部高程即
为HB
7
4.测设地面点平面位置的基本方法：极坐标法、直角坐标 法、方向线交会法、角度交会法、距离交会法、直接放样 法。
极坐标法
极坐标法是根据水平角和水平距离测设地面点平面位置的方法。
AB
arctan
2
2
切曲差：
J 2T L
15
主点桩号的计算： ZY（直圆点）桩号=JD（交点）桩号-T QZ（曲中点）桩号=ZY桩号+L/2 YZ（圆直点）桩号=QZ桩号+L/2
检核： YZ桩号=JD桩号+T-J
16
主点的测设： 经纬仪置于交点JD上，将望远镜照准ZY方向，自交点 沿此方向量切线长T，便定出曲线的起点ZY。然后将望 远镜照准YZ方向，自交点沿此方向量切线长T，定出曲 线的终点YZ。以0˚00’00”瞄准终点YZ，测设角度β/2， 可得两切线得分角线方向（当β大于180度时，需再倒 转望远镜），沿此方向从JD量外距E，便定出曲中点QZ。
3
三、基本的测设工作 1.测设已知直线长度： 钢尺测设水平距离
如下图所示，A为地面上已知点，D为设计的水平距离，要在地面 给定的方向上测设出B点，使得AB两点间的水平距离等于D。
4
全站仪（测距仪）测设水平距离
如下图所示,安置全站仪于A点，瞄准已知方向，沿此方向移动棱镜位 置，当显示的水平距离等于待测设的水平距离时，在地面标定出过渡 点B′。
i h D
H N H A iAN DAN
13
五、圆曲线的测设
1.圆曲线主点：
转折
角
圆曲线 的起点
T E
工地测量员岗位职责
工地测量员岗位职责工地测量员是在建筑工地上负责测量和采集相关数据的专业人员。
他们的主要职责是确保建筑物的准确测量和定位，以支持工程师和其他相关专业人员的工作。
下面将详细介绍工地测量员的岗位职责。
一、工地测量员的基本工作职责1. 测量工程：测量员需要根据建筑设计图纸和规范，使用测量仪器和设备进行工地的测量工作。
他们将测量结果准确记录下来，以便后续的建设工作使用。
2. 配合工程师的工作：测量员与工程师密切合作，根据工程师的要求进行测量工作。
他们需要按照工程师的指示，确保测量结果的准确性，以满足工程师的设计需求。
3. 绘制测量图纸：测量员需要使用专业的绘图工具和软件，将测量结果绘制成图纸。
这些图纸将用于建筑工程的设计和施工过程中，因此必须准确无误。
4. 检查施工质量：测量员需要对施工过程中的测量工作进行检查，确保施工质量符合设计要求。
他们需要及时发现和解决问题，以确保建筑物的质量和稳定性。
5. 数据分析和报告：测量员需要对测量数据进行分析和整理，并准备相应的报告。
这些报告将被提交给相关的工程师和管理人员，以供他们评估和决策使用。
二、工地测量员的技能要求1. 测量技术：测量员需要具备扎实的测量技术和理论知识，能够熟练运用各种测量仪器和设备。
他们还必须了解测量数据的处理方法和测量误差的控制。
2. CAD和绘图能力：工地测量员应具备一定的CAD和绘图能力，能够使用相关软件进行测量图纸的绘制和编辑。
他们需要掌握细节，并保证绘图的准确和规范。
3. 与他人合作的能力：工地测量员需要与工程师、施工队伍和其他相关人员紧密合作。
他们应具备良好的沟通和协调能力，能够有效地与团队合作，以完成任务。
4. 解决问题的能力：工地测量员需要具备解决问题的能力，能够快速发现并解决测量过程中的困难和障碍。
他们需要有条不紊地工作，确保测量工作顺利进行。
5. 报告撰写能力：工地测量员需要具备撰写报告的能力，能够准确地记录和描述测量结果，并向相关人员提供清晰和详细的报告。
4-1 施工测量的基本工作

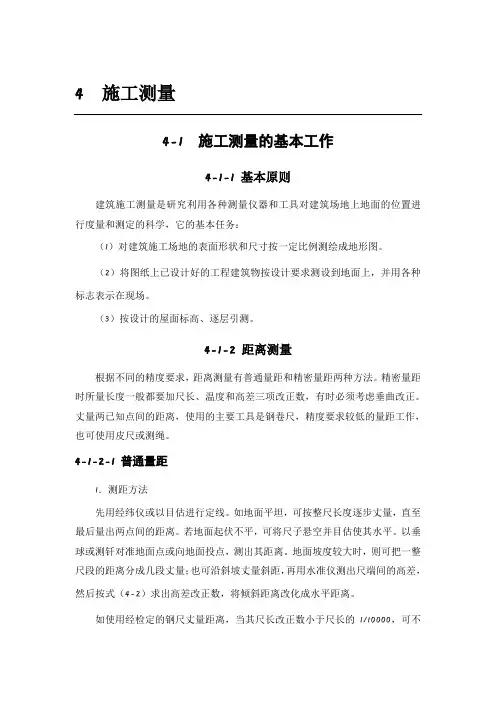

4 施工测量4-1 施工测量的基本工作4-1-1 基本原则建筑施工测量是研究利用各种测量仪器和工具对建筑场地上地面的位置进行度量和测定的科学，它的基本任务：（1）对建筑施工场地的表面形状和尺寸按一定比例测绘成地形图。
（2）将图纸上已设计好的工程建筑物按设计要求测设到地面上，并用各种标志表示在现场。
（3）按设计的屋面标高、逐层引测。
4-1-2 距离测量根据不同的精度要求，距离测量有普通量距和精密量距两种方法。
精密量距时所量长度一般都要加尺长、温度和高差三项改正数，有时必须考虑垂曲改正。
丈量两已知点间的距离，使用的主要工具是钢卷尺，精度要求较低的量距工作，也可使用皮尺或测绳。
4-1-2-1 普通量距1．测距方法先用经纬仪或以目估进行定线。
如地面平坦，可按整尺长度逐步丈量，直至最后量出两点间的距离。
若地面起伏不平，可将尺子悬空并目估使其水平。
以垂球或测钎对准地面点或向地面投点，测出其距离。
地面坡度较大时，则可把一整尺段的距离分成几段丈量；也可沿斜坡丈量斜距，再用水准仪测出尺端间的高差，然后按式（4-2）求出高差改正数，将倾斜距离改化成水平距离。
如使用经检定的钢尺丈量距离，当其尺长改正数小于尺长的1/10000，可不考虑尺长改正。
量距时的温度与钢尺检定时的标准温度（一般规定为20℃）相差不大时，也可不进行温度改正。
2．精度要求为了校核并提高精度，一般要求进行往返丈量。
取平均值作为结果，量距精度以往测与返测距离值的差数与平均值之比表示。
在平坦地区应达到1/3000，在起伏变化较大地区要求达到1/2000，在丈量困难地区不得大于1/1000。
4-1-2-2 精密量距1．测距方法先用经纬仪进行直线方向，清除视线上的障碍，然后沿视线方向按每整尺段（即钢尺检定时的整长）设置传距桩。
最好在桩顶面钉上白铁片，并画出十字线的标记。
所使用之钢尺在开始量距前应先打开，使与空气接触，经10min后方可进行量距。
前尺以弹簧秤施加与钢尺检定时相同的拉力，后尺则以厘米分划线对准桩顶标志，当钢尺达到稳定时，前尺对好桩顶标志，随即读数；随后后尺移动1~2cm分划线重新对准桩顶标志，再次读数；一般要求读出三组读数。
施工测量基本工作

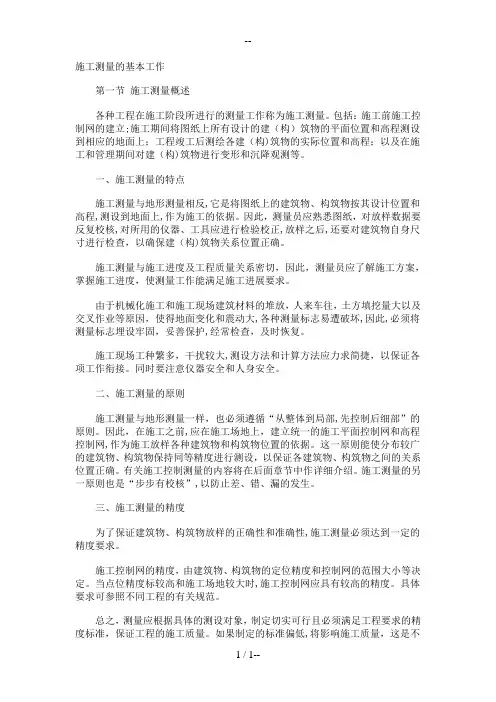

施工测量的基本工作第一节施工测量概述各种工程在施工阶段所进行的测量工作称为施工测量。
包括：施工前施工控制网的建立;施工期间将图纸上所有设计的建（构）筑物的平面位置和高程测设到相应的地面上；工程竣工后测绘各建（构)筑物的实际位置和高程；以及在施工和管理期间对建（构)筑物进行变形和沉降观测等。
一、施工测量的特点施工测量与地形测量相反,它是将图纸上的建筑物、构筑物按其设计位置和高程,测设到地面上,作为施工的依据。
因此，测量员应熟悉图纸，对放样数据要反复校核,对所用的仪器、工具应进行检验校正,放样之后,还要对建筑物自身尺寸进行检查，以确保建（构)筑物关系位置正确。
施工测量与施工进度及工程质量关系密切，因此，测量员应了解施工方案，掌握施工进度，使测量工作能满足施工进展要求。
由于机械化施工和施工现场建筑材料的堆放，人来车往，土方填挖量大以及交叉作业等原因，使得地面变化和震动大,各种测量标志易遭破坏,因此,必须将测量标志埋设牢固，妥善保护,经常检查，及时恢复。
施工现场工种繁多，干扰较大,测设方法和计算方法应力求简捷，以保证各项工作衔接。
同时要注意仪器安全和人身安全。
二、施工测量的原则施工测量与地形测量一样，也必须遵循“从整体到局部,先控制后细部”的原则。
因此，在施工之前,应在施工场地上，建立统一的施工平面控制网和高程控制网,作为施工放样各种建筑物和构筑物位置的依据。
这一原则能使分布较广的建筑物、构筑物保持同等精度进行测设，以保证各建筑物、构筑物之间的关系位置正确。
有关施工控制测量的内容将在后面章节中作详细介绍。
施工测量的另一原则也是“步步有校核”,以防止差、错、漏的发生。
三、施工测量的精度为了保证建筑物、构筑物放样的正确性和准确性,施工测量必须达到一定的精度要求。
施工控制网的精度，由建筑物、构筑物的定位精度和控制网的范围大小等决定。
当点位精度标较高和施工场地较大时,施工控制网应具有较高的精度。
具体要求可参照不同工程的有关规范。
建筑施工测量—建筑施工测量的基本工作(工程测量)
1、测设细部轴线交点
N
P
7 8.8m 6.2m 6
5
2.5m1
2
34
M 3.7m 7.8m 16.8m 19.8m
Q
（1）龙门板法
龙门桩
N
龙门板 细线
M
细线
Q
±0.000
轴线钉 P
（2）撒开挖边线
计算基槽的开挖宽度2d， d=B＋m
式中B为基底宽度
E
C
F
A
O
B
º
三、建筑物的定位
1．根据控制点定位
如果待定位建筑物的定位点设计坐标是已知 的，且附近有高级控制点可供利用，可根据实际 情况选用极坐标法、角度交会法或距离交会法来 测设定位点。在这三种方法中，极坐标法适用性 最强，是用得最多的一种定位方法。
2、根据建筑方格网和建筑基线定位
（1）根据坐标值可计算出建筑的长度和宽度和放样所需 的数据
（2）按照直角坐标法的水平距离和角度测设的方法进行 定位轴线交点的测设。
（3）检查调整：1/2000，±40″
400
点 x/m
Y/m
A 316.00 226.00
B 316.00 268.24
D
C
b
A
B
300 M
a
N
200 A
B
300
´
´
C 328.24 268.24 D 328.24 226.00 a=268.24-226.00=42.24(m) b=328.24-316.00=12.24(m)
3．根据与原有建筑物和道路的关系定位
（1）根据原有的建筑物外墙延长确定建筑基线，在基线上 确定待建建筑物各定位轴线的投影位置。
建筑施工测量基本工作
一.设计长度的测设
已有：起点A、和AB方向 已知：水平距离DAB(设计已知) 定：终点B 1.钢尺法测设：经纬仪定线； 钢尺测设DAB； 用大木桩标定B。 注：测设精度要求较高时，考虑距离的 改正数，实际测设的距离为： D=D-DDk-DDt-DDh
(四)距离交会法
1.计算DAP、DBP 2.在测站A用钢尺测设D1； 在测站B用钢尺测设D2， 相交得P点，定P点标志 P
(XP,YP)设计
(四).距离 交会法
DBP
DAP
(XB,YB)
通常待定点P离已知点 A、B不超过一尺段，地 面平坦，便于钢尺作业。
B
A
(XA,YA)
五.设计坡度的测设
五.设计坡度的 测设
2.高程的传递放样
1待测设高差大，用钢尺代替水准尺。
钢 尺
2. 高程的传 递放样
b1
①
a1
A
∵ hAB=HB-HA =(a1-b1)+(a2-b2) \ b2=(a1-b1)+a2-hAB
hAB
a2 ②
b2 B
HB
HA
同样方法也可向高处传递高程。
四.设计平面点位的测设
——将设计的平面点位测设到实地上。
B
(二).极 坐标法
(二)极坐标法
1.计算放样数据(P303公式): -1 YB-YA aAB=tg X -X aAB aAP B A b A -1 YP-YA aAP=tg X -X (XA,YA) D P A
B
(XB,YB)
P
