史上最全的不锈钢焊接工艺
不锈钢无缝焊接工艺
不锈钢无缝焊接工艺不锈钢无缝焊接是一种高要求的焊接工艺，其目的是在不锈钢材料上实现无缝隙的连接。
在焊接过程中，需要注意表面处理、定位、打底焊、填充焊、表面焊、焊接完成、热处理和无损检测等环节。
1.表面处理在进行不锈钢无缝焊接前，首先需要对焊接区域进行表面处理。
表面处理主要包括清洗、打磨和干燥三个步骤。
清洗是为了去除表面的油污、锈迹等杂质，以保证焊接质量；打磨则是为了去除不锈钢表面的氧化膜，以提高焊接的牢固度；干燥则是为了确保焊接区域的干燥，以避免气孔、裂纹等缺陷的产生。
2.定位在表面处理完成后，需要进行定位操作。
定位的目的是为了确定焊接位置，以确保焊接过程的位置精度。
首先需要在焊接位置绘制草图，明确各部分的相对位置；然后用记号笔或标签纸对需要焊接的位置进行标记，以便在焊接过程中进行识别。
3.打底焊打底焊是整个焊接过程中关键的一步。
在焊接过程中，需要选择合适的电流、电压和焊接速度，以保证打底焊的质量。
同时，还需要注意焊条的角度和运条方法，以避免气孔、夹渣等缺陷的产生。
打底焊的质量直接影响到整个焊接过程的牢固度和精度，因此需要严格控制。
4.填充焊填充焊是在打底焊完成后进行的焊接工艺。
在填充焊过程中，需要控制好电流、电压和焊接速度，同时注意焊条的角度和运条方法。
填充焊的主要目的是为了填充打底焊留下的空隙，使整个焊接部位更加牢固。
5.表面焊表面焊是在填充焊完成后进行的焊接工艺。
在表面焊过程中，需要控制好电流、电压和焊接速度，同时注意焊条的角度和运条方法。
表面焊的主要目的是为了修整焊接表面的形状和尺寸，使整个焊接部位更加平滑、美观。
6.焊接完成当表面焊完成后，整个焊接过程就结束了。
此时，需要对焊接部位进行外观检查，以确保没有气孔、夹渣、裂纹等缺陷的产生。
同时，还需要进行无损检测，以确保焊接部位的内部质量和精度。
常用的无损检测方法有超声波检测、射线检测和磁粉检测等。
7.热处理在焊接完成后，通常需要对焊接部位进行热处理，以消除焊接应力和提高材料的韧性。
不锈钢管道焊接工艺(完整版)

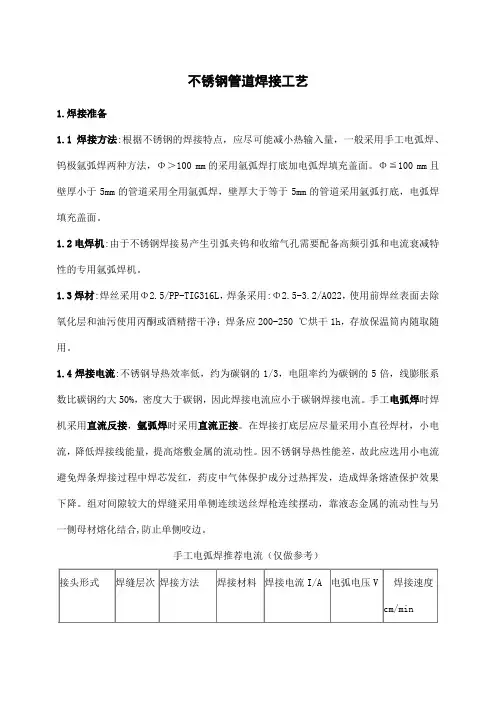

不锈钢管道焊接工艺1.焊接准备1.1焊接方法:根据不锈钢的焊接特点，应尽可能减小热输入量，一般采用手工电弧焊、钨极氩弧焊两种方法，Φ＞100 mm的采用氩弧焊打底加电弧焊填充盖面。
Φ≦100 mm且壁厚小于5mm的管道采用全用氩弧焊，壁厚大于等于5mm的管道采用氩弧打底，电弧焊填充盖面。
1.2电焊机:由于不锈钢焊接易产生引弧夹钨和收缩气孔需要配备高频引弧和电流衰减特性的专用氩弧焊机。
1.3焊材:焊丝采用Φ2.5/PP-TIG316L，焊条采用:Φ2.5-3.2/A022，使用前焊丝表面去除氧化层和油污使用丙酮或酒精揩干净；焊条应200-250 ℃烘干1h，存放保温筒内随取随用。
1.4焊接电流:不锈钢导热效率低，约为碳钢的1/3，电阻率约为碳钢的5倍，线膨胀系数比碳钢约大50%，密度大于碳钢，因此焊接电流应小于碳钢焊接电流。
手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接。
在焊接打底层应尽量采用小直径焊材，小电流，降低焊接线能量，提高熔敷金属的流动性。
因不锈钢导热性能差，故此应选用小电流避免焊条焊接过程中焊芯发红，药皮中气体保护成分过热挥发，造成焊条熔渣保护效果下降。
组对间隙较大的焊缝采用单侧连续送丝焊枪连续摆动，靠液态金属的流动性与另一侧母材熔化结合,防止单侧咬边。
手工电弧焊推荐电流（仅做参考）管对接一层氩弧焊TIG316L φ2.5 75-80 10-11 6-8二层氩弧焊TIG316L φ2.5 75-80 10-11 6-8φ2.5 80-85 25-26 9-12手工电弧焊Ａ022φ3.2 90-105 25-26 10-151.5氩气：氩气瓶上应贴有出厂合格标签，使用纯氩≥99.99%或高纯氩≥99.999%，氩弧焊焊接不锈钢时，背面必须充氩气保护，保证背面成形圆滑，防止焊缝根部氧化降低焊缝耐腐蚀性。
气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa。
大管道采用在管道内局部充氩的方法，跟随焊接进度保护，流量为5-14L/min，正面氩气流量为12-13L/min。
不锈钢板材焊接工艺
不锈钢板材的焊接工艺可以根据具体应用需求和材料类型选择不同的方法。
以下是几种常见的不锈钢板材焊接工艺：
1. 电弧焊接：电弧焊是最常用的焊接方法之一。
常见的电弧焊方法包括手工电弧焊和氩弧焊。
手工电弧焊适用于简单的焊接任务，而氩弧焊通常用于高质量要求的焊接，其中使用惰性气体（如氩气）来保护熔化金属，防止与大气中的氧气和其他杂质发生反应。
2. 激光焊接：激光焊接是一种高效、精确的焊接方法，适用于较薄的不锈钢板材。
激光焊接使用激光束来加热和融化焊接接头，形成坚固的焊缝。
3. TIG焊接：TIG（Tungsten Inert Gas）焊接也是一种常用的焊接方法，适用于各种不锈钢板材的焊接。
TIG焊接使用非消耗性钨电极和惰性气体（如氩气）提供保护，产生高质量的焊接接头。
4. MIG/MAG焊接：MIG（Metal Inert Gas）和MAG（Metal Active Gas）焊接是在常规气体（MIG）或复合气体（MAG）保护下进行的焊接方法。
这种焊接方法速度快，适合大批量生产和自动化焊接任务。
在选择焊接方法时，需要考虑不锈钢板材的厚度、合金成分、应用环境和质量要求等因素。
此外，操作人员需要具备相关焊接技能和经验，以确保焊接过程的质量和安全。
建议在进行不锈钢板材焊接前，咨询专业的焊接工程师或相关专业机构，以获取更详细和准确的建议。
不锈钢板焊接工艺及方法

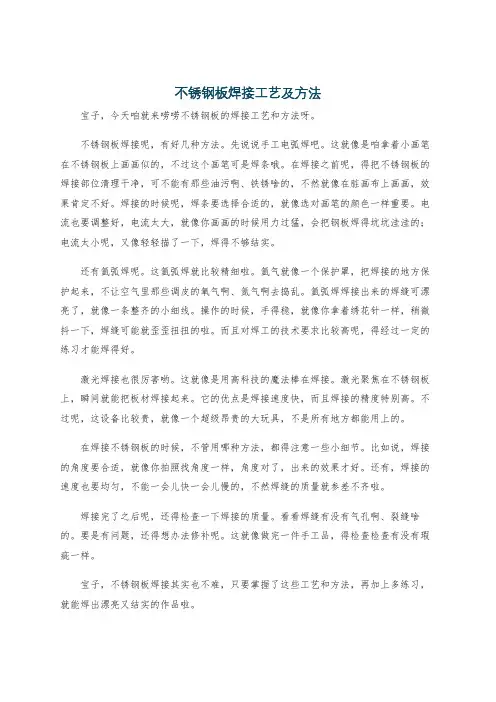

不锈钢板焊接工艺及方法宝子，今天咱就来唠唠不锈钢板的焊接工艺和方法呀。
不锈钢板焊接呢，有好几种方法。
先说说手工电弧焊吧。
这就像是咱拿着小画笔在不锈钢板上画画似的，不过这个画笔可是焊条哦。
在焊接之前呢，得把不锈钢板的焊接部位清理干净，可不能有那些油污啊、铁锈啥的，不然就像在脏画布上画画，效果肯定不好。
焊接的时候呢，焊条要选择合适的，就像选对画笔的颜色一样重要。
电流也要调整好，电流太大，就像你画画的时候用力过猛，会把钢板焊得坑坑洼洼的；电流太小呢，又像轻轻描了一下，焊得不够结实。
还有氩弧焊呢。
这氩弧焊就比较精细啦。
氩气就像一个保护罩，把焊接的地方保护起来，不让空气里那些调皮的氧气啊、氮气啊去捣乱。
氩弧焊焊接出来的焊缝可漂亮了，就像一条整齐的小细线。
操作的时候，手得稳，就像你拿着绣花针一样，稍微抖一下，焊缝可能就歪歪扭扭的啦。
而且对焊工的技术要求比较高呢，得经过一定的练习才能焊得好。
激光焊接也很厉害哟。
这就像是用高科技的魔法棒在焊接。
激光聚焦在不锈钢板上，瞬间就能把板材焊接起来。
它的优点是焊接速度快，而且焊接的精度特别高。
不过呢，这设备比较贵，就像一个超级昂贵的大玩具，不是所有地方都能用上的。
在焊接不锈钢板的时候，不管用哪种方法，都得注意一些小细节。
比如说，焊接的角度要合适，就像你拍照找角度一样，角度对了，出来的效果才好。
还有，焊接的速度也要均匀，不能一会儿快一会儿慢的，不然焊缝的质量就参差不齐啦。
焊接完了之后呢，还得检查一下焊接的质量。
看看焊缝有没有气孔啊、裂缝啥的。
要是有问题，还得想办法修补呢。
这就像做完一件手工品，得检查检查有没有瑕疵一样。
宝子，不锈钢板焊接其实也不难，只要掌握了这些工艺和方法，再加上多练习，就能焊出漂亮又结实的作品啦。
不锈钢的焊接方法
不锈钢的焊接方法
不锈钢是一种具有优良耐腐蚀性和抗氧化性的金属材料，广泛应用于
制造行业。
然而，不锈钢的焊接并不像其他金属那样容易。
由于不锈钢的
特殊属性，焊接工艺需要特别的处理和技巧。
在本文中，我们将介绍一些
常见的不锈钢焊接方法。
1.氩弧焊（TIG焊接）
2.电弧焊（MIG/MAG焊接）
电弧焊是一种常见的不锈钢焊接方法，尤其适用于大规模和快速焊接。
该方法使用可消耗的连续焊丝来产生电弧进行焊接。
与氩弧焊相比，电弧
焊的速度更快，适合焊接厚板和结构件。
3.激光焊接
激光焊接是一种高精度的焊接方法，可用于不锈钢的精细焊接。
激光
焊接通过高能量密度的激光束将金属材料熔化并进行焊接。
该方法具有焊
接速度快、热影响区小、变形小等优点，适用于对精度要求较高的焊接项目。
4.电阻焊接
电阻焊接是一种适用于不锈钢焊接的传统方法，主要用于连接或连接
小尺寸不锈钢部件。
该方法利用电流通过金属接头产生热量进行焊接。
电
阻焊接适用于焊接不锈钢薄板、线材和管道。
5.爆炸焊接
爆炸焊接是一种高能焊接方法，适用于大尺寸不锈钢部件的连接。
爆炸焊接通过爆炸产生的高能量将两个金属材料迅速连接在一起。
该方法适用于不锈钢板、管材等大规模结构件的焊接。
以上是一些常见的不锈钢焊接方法。
需要注意的是，不同的焊接方法适用于不同的不锈钢材料和焊接项目。
在选择焊接方法时，应根据具体的要求和条件进行选择，并遵循相应的焊接规范和操作流程。
完整版)史上最全的不锈钢焊接工艺
完整版)史上最全的不锈钢焊接工艺不锈钢焊接工艺是一种重要的金属加工技术，广泛应用于各种工业领域。
本文将介绍一些常见的不锈钢焊接工艺。
TIG焊接是一种常见的不锈钢焊接工艺。
该工艺使用惰性气体保护焊接区域，可保证焊接接头的质量。
此外，TIG焊接还具有焊接速度快、焊缝美观等优点。
MIG焊接是另一种常用的不锈钢焊接工艺。
该工艺使用惰性气体或混合气体保护焊接区域，可保证焊接接头的质量。
此外，MIG焊接还具有焊接速度快、焊缝美观等优点。
钨极氩弧焊是一种高质量的不锈钢焊接工艺。
该工艺使用钨极和惰性气体保护焊接区域，可保证焊接接头的质量。
此外，钨极氩弧焊还具有焊接速度快、焊缝美观等优点。
除了上述常见的不锈钢焊接工艺外，还有一些其他的工艺，如等离子焊接、激光焊接等。
这些工艺也具有各自的优点和适用范围。
总之，不锈钢焊接工艺是一项重要的金属加工技术，应用广泛。
选择合适的焊接工艺可以保证焊接接头的质量，提高生产效率。
不锈钢焊管是通过焊管成型机将不锈钢板经过若干道模具碾压成型并经过焊接而成。
由于不锈钢的强度较高，且其结构为面心立方晶格，易形成加工硬化，使焊管成型时，模具容易磨损，不锈钢板料易与模具表面形成粘结（咬合），使焊管及模具表面形成拉伤。
因此，好的不锈钢成型模具必须具备极高的耐磨和抗粘结（咬合）性能。
进口焊管模具的表面处理采用超硬金属碳化物或氮化物覆层处理。
激光焊接、高频焊接和传统的熔化焊接相比具有焊接速度快、能量密度高、热输入小的特点。
因此，热影响区窄，晶粒长大程度小，焊接变形小，冷加工成形性能好，容易实现自动化焊接、厚板单道一次焊透，其中最重要的特点是Ⅰ形坡口对接焊不需要填充材料。
金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。
熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。
熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。
在熔焊过程中，如果大气与高温的熔池直接接触，大气中的氧就会氧化金属和各种合金元素，大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。
不锈钢焊接工艺流程
不锈钢焊接工艺流程
《不锈钢焊接工艺流程》
不锈钢是一种耐腐蚀性能极佳的金属材料，因此在工业生产和制造领域中得到了广泛的应用。
而在不锈钢制品的加工过程中，焊接是不可或缺的一项工艺。
不锈钢焊接工艺流程的严谨性和规范性对焊接质量和成品的性能有着至关重要的影响。
不锈钢焊接工艺流程可分为以下几个主要步骤：
1.准备工作。
这一步骤包括对待焊工件的清洁、除油、打磨和
对焊材料、设备进行检查和准备等工作。
因为不锈钢对氧化和其他污染物的敏感性比较强，所以在焊接前一定要确保工件表面的清洁。
2.焊接方法选择。
不锈钢的焊接方法主要有TIG焊、
MIG/MAG焊、电弧焊等，选择合适的焊接方法是保证焊接质
量的关键。
3.参数设置。
根据待焊材料的种类和厚度等因素，设置适当的
焊接电流、电压、焊接速度和气体保护等参数。
4.焊接工艺。
进行焊接工艺时，要控制好焊接速度和焊接角度，确保焊缝的均匀和质量。
5.焊后处理。
焊接完成后，要对焊缝进行清理和去毛刺，以确
保焊缝表面的光洁和平整。
以上就是不锈钢焊接工艺流程的基本步骤，虽然焊接工艺看似简单，但实际操作中需要经验和技巧的积累，而且要严格按照规范和标准进行操作，以确保焊接质量，避免后续的质量问题和安全隐患。
(完整版)史上最全的不锈钢焊接工艺
史上最全的不锈钢焊接工艺不锈钢焊接工艺技术要点不锈钢焊管是在焊管成型机上，由不锈钢板经若干道模具碾压成型并经焊接而成。
由于不锈钢的强度较高，且其结构为面心立方晶格，易形成加工硬化，使焊管成型时：一方面模具要承受较大的摩擦力，使模具容易磨损；另一方面，不锈钢板料易与模具表面形成粘结（咬合），使焊管及模具表面形成拉伤。
因此，好的不锈钢成型模具必须具备极高的耐磨和抗粘结（咬合）性能。
我们对进口焊管模具的分析表明，该类模具的表面处理都是采用超硬金属碳化物或氮化物覆层处理。
激光焊接、高频焊接与传统的熔化焊接相比具有焊接速度快、能量密度高、热输入小的特点，因此热影响区窄、晶粒长大程度小、焊接变形小、冷加工成形性能好，容易实现自动化焊接、厚板单道一次焊透，其中最重要的特点是Ⅰ形坡口对接焊不需要填充材料。
焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，CO2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。
金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。
熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。
熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。
熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。
在熔焊过程中，如果大气与高温的熔池直接接触，大气中的氧就会氧化金属和各种合金元素。
大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。
压焊是在加压条件下，使两工件在固态下实现原子间结合，又称固态焊接。
常用的压焊工艺是电阻对焊，当电流通过两工件的连接端时，该处因电阻很大而温度上升，当加热至塑性状态时，在轴向压力作用下连接成为一体。
各种压焊方法的共同特点是在焊接过程中施加压力而不加填充材料。
多数压焊方法如扩散焊、高频焊、冷压焊等都没有熔化过程，因而没有象熔焊那样的有益合金元素烧损，和有害元素侵入焊缝的问题，从而简化了焊接过程，也改善了焊接安全卫生条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
史上最全的不锈钢焊接工艺不锈钢焊接工艺技术要点不锈钢焊管是在焊管成型机上，由不锈钢板经若干道模具碾压成型并经焊接而成。
由于不锈钢的强度较高，且其结构为面心立方晶格，易形成加工硬化，使焊管成型时：一方面模具要承受较大的摩擦力，使模具容易磨损；另一方面，不锈钢板料易与模具表面形成粘结（咬合），使焊管及模具表面形成拉伤。
因此，好的不锈钢成型模具必须具备极高的耐磨和抗粘结（咬合）性能。
我们对进口焊管模具的分析表明，该类模具的表面处理都是采用超硬金属碳化物或氮化物覆层处理。
激光焊接、高频焊接与传统的熔化焊接相比具有焊接速度快、能量密度高、热输入小的特点，因此热影响区窄、晶粒长大程度小、焊接变形小、冷加工成形性能好，容易实现自动化焊接、厚板单道一次焊透，其中最重要的特点是Ⅰ形坡口对接焊不需要填充材料。
焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，CO2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。
金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。
熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。
熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。
熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。
在熔焊过程中，如果大气与高温的熔池直接接触，大气中的氧就会氧化金属和各种合金元素。
大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。
压焊是在加压条件下，使两工件在固态下实现原子间结合，又称固态焊接。
常用的压焊工艺是电阻对焊，当电流通过两工件的连接端时，该处因电阻很大而温度上升，当加热至塑性状态时，在轴向压力作用下连接成为一体。
各种压焊方法的共同特点是在焊接过程中施加压力而不加填充材料。
多数压焊方法如扩散焊、高频焊、冷压焊等都没有熔化过程，因而没有象熔焊那样的有益合金元素烧损，和有害元素侵入焊缝的问题，从而简化了焊接过程，也改善了焊接安全卫生条件。
同时由于加热温度比熔焊低、加热时间短，因而热影响区小。
许多难以用熔化焊焊接的材料，往往可以用压焊焊成与母材同等强度的优质接头。
钎焊是使用比工件熔点低的金属材料作钎料，将工件和钎料加热到高于钎料熔点、低于工件熔点的温度，利用液态钎料润湿工件，填充接口间隙并与工件实现原子间的相互扩散，从而实现焊接的方法。
焊接时形成的连接两个被连接体的接缝称为焊缝。
焊缝的两侧在焊接时会受到焊接热作用，而发生组织和性能变化，这一区域被称为热影响区。
焊接时因工件材料焊接材料、焊接电流等不同，焊后在焊缝和热影响区可能产生过热、脆化、淬硬或软化现象，也使焊件性能下降，恶化焊接性。
这就需要调整焊接条件，焊前对焊件接口处预热、焊时保温和焊后热处理可以改善焊件的焊接质量。
不锈钢管焊接技术种类采用的焊接工艺：采用小规范可防止晶间腐蚀、热裂纹及变形的产生，焊接电流比低碳钢低20%；为保证电弧稳定燃烧，采用直流反接；短弧焊收弧要慢，填满弧坑，与介质接触的面最后焊接；多层焊时要控制层间温度，焊后可采取强制冷却；不要在坡口以外的地方起弧，地线要接好；焊后变形只能用冷加工矫正。
1) 氩弧焊不锈钢采用氩弧焊时，由于保护作用好，合金元素不易烧损，过渡系数较高，故焊缝成形好，没有渣壳，表面光洁，因此焊成的接头具有较高的耐热性和良好的力学性能。
目前在氩弧焊中应用较广的是手工钨极氩弧焊，用于焊接0.5~3mm的不锈钢薄板，焊丝的成分一般与焊件相同，保护气体一般采用工业纯氩气，焊接时速度应适当地快些，尽量避免横向摆动。
对于厚度大于3mm的不锈钢，可采用熔化极氩弧焊。
熔化极氩弧焊的优点是生产率高，焊缝的热影响区小，焊件的变形小和耐腐蚀性好，并易于自动化操作。
2) 气焊由于气焊方便灵活，可焊各种空间位置的焊缝，对一些薄板结构和薄壁管等不锈钢部件，在没有耐腐蚀要求下有时可采用气焊。
为防止过热，焊嘴一般比焊接同样厚度的低碳钢时要小，气焊火焰要使用中性焰，焊丝根据焊件成分和性能选择，气焊粉用气剂101，焊接时最好用左焊法，焊接时焊炬焊嘴与焊件倾角成40~50°，焰芯距熔池应不小于2mm，焊丝端头与熔池接触，并与火焰一起沿焊缝移动，焊炬不作横向摆动，焊速要快，并尽量避免中断。
3) 埋弧焊埋弧焊适用于中等厚度以上的不锈钢板（6~50mm）的焊接，采用埋弧焊生产率高，焊缝质量好，但易引起合金元素及杂质的偏析。
4) 手工焊手工焊是一种非常普遍的、易于使用的焊接方法.电弧的长度靠人的手进行调节，它决定于电焊条和工件之间缝隙的大小.同时，当作为电弧载体时，电焊条也是焊缝填充材料。
这种焊接方法很简单，可以用来焊接几乎所有材料.对于室外使用，它有很好的适应性，即使在水下使用也没问题.大多数电焊机可以TIG焊接.在电极焊中，电弧长度决定于人的手：当你改变电极与工件的缝隙时，你也改变了电弧的长度.在大多数情况下，焊接采用直流电，电极既作为电弧载体，同时也作为焊缝填充材料.电极由合金或非合金金属芯丝和焊条药皮组成.这层药皮保护焊缝不受空气的侵害，同时稳定电弧.它还引起渣层的形成，保护焊缝使它成型.电焊条即可是钛型焊条，也可是缄性的，这决定于药皮的厚度和成分.钛型焊条易于焊接，焊缝扁平美观.此外，焊渣易于去除.如果焊条贮存时间长，必须重新烘烤.因为来自空气的潮气会很快在焊条中积聚。
5) MIG/MAG焊接这是一种自动气体保护电弧焊接方法.在这种方法中，电弧在保护气体屏蔽下在电流载体金属丝和工件之间烧接.机器送入的金属丝作为焊条，在自身电弧下融化.由于MIG/MAG 焊接法的通用性和特殊性的优点，至今她仍然是世界上最为广泛的焊接方法.它使用于钢、非合金钢、低合金钢和高合金为基的材料.这使得它成为理想的生产和修复的焊接方法.当焊接钢时，MAG可以满足只有0.6mm厚的薄规格钢板的要求.这里使用的保护气体是活性气体，如二氧化碳或混合气体.唯一的限制是当进行室外焊接时，必须保护工件不受潮，以保持气体的效果。
6) TIG焊接电弧在难熔的钨电焊丝和工件之间产生.这里使用的保护气体是纯氩气，送入的焊丝不带电.焊丝既可以手送，也可以机械送.也有一些特定用途不需要送入焊丝.被焊接的材料决定了是采用直流电还是交流电.采用直流电时，钨电焊丝设定为负极.因为它有很深的焊透能力，对于不同种类的钢是很合适的，但对焊缝熔池没有任何“清洁作用”。
不锈钢焊接工艺检验方法焊接检验内容包括从图纸设计到产品制出整个生产过程中所使用的材料、工具、设备、工艺过程和成品质量的检验，分为三个阶段：焊前检验、焊接过程中的检验、焊后成品的检验。
检验方法根据对产品是否造成损伤可分为破坏性检验和无损探伤两类。
1）焊前检验焊前检验包括原材料（如母材、焊条、焊剂等）的检验、焊接结构设计的检查等。
2）焊接过程中的检验包括焊接工艺规范的检验、焊缝尺寸的检查、夹具情况和结构装配质量的检查等。
3）焊后成品的检验焊后成品检验的方法很多，常用的有以下几种：外观检验焊接接头的外观检验是一种手续简便而又应用广泛的检验方法，是成品检验的一个重要内容，主要是发现焊缝表面的缺陷和尺寸上的偏差。
一般通过肉眼观察，借助标准样板、量规和放大镜等工具进行检验。
若焊缝表面出现缺陷，焊缝内部便有存在缺陷的可能。
致密性检验贮存液体或气体的焊接容器，其焊缝的不致密缺陷，如贯穿性的裂纹、气孔、夹渣、未焊透和疏松组织等，可用致密性试验来发现。
致密性检验方法有：煤油试验、载水试验、水冲试验等。
受压容器的强度检验受压容器，除进行密封性试验外，还要进行强度试验。
常见有水压试验和气压试验两种。
它们都能检验在压力下工作的容器和管道的焊缝致密性。
气压试验比水压试验更为灵敏和迅速，同时试验后的产品不用排水处理，对于排水困难的产品尤为适用。
但试验的危险性比水压试验大。
进行试验时，必须遵守相应的安全技术措施，以防试验过程中发生事故。
物理方法的检验物理的检验方法是利用一些物理现象进行测定或检验的方法。
材料或工件内部缺陷情况的检查，一般都是采用无损探伤的方法。
目前的无损探伤有超声波探伤、射线探伤、渗透探伤、磁力探伤等。
① 射线探伤射线探伤是利用射线可穿透物质和在物质中有衰减的特性来发现缺陷的一种探伤方法。
按探伤所使用的射线不同，可分为X射线探伤、γ射线探伤、高能射线探伤三种。
由于其显示缺陷的方法不同，每种射线探伤都又分电离法、荧光屏观察法、照相法和工业电视法。
射线检验主要用于检验焊缝内部的裂纹、未焊透、气孔、夹渣等缺陷。
② 超声波探伤超声波在金属及其它均匀介质传播中，由于在不同介质的界面上会产生反射，因此可用于内部缺陷的检验。
超声波可以检验任何焊件材料、任何部位的缺陷，并且能较灵敏地发现缺陷位置，但对缺陷的性质、形状和大小较难确定。
所以超声波探伤常与射线检验配合使用。
③磁力检验磁力检验是利用磁场磁化铁磁金属零件所产生的漏磁来发现缺陷的。
按测量漏磁方法的不同，可分为磁粉法、磁感应法和磁性记录法，其中以磁粉法应用最广。
磁力探伤只能发现磁性金属表面和近表面的缺陷，而且对缺陷仅能做定量分析，对于缺陷的性质和深度也只能根据经验来估计。
④渗透检验渗透检验是利用某些液体的渗透性等物理特性来发现和显示缺陷的，包括着色检验和荧光探伤两种，可用来检查铁磁性和非铁磁性材料表面的缺陷。
不锈钢焊接要点及注意事项 1.采用垂直外特性的电源，直流时采用正极性（焊丝接负极） 2.一般适合于6mm以下薄板的焊接，具有焊缝成型美观，焊接变形量小的特点 3.保护气体为氩气，纯度为99.99%。
当焊接电流为50~150A 时，氩气流量为8~10L/min，当电流为150~250A时，氩气流量为12~15L/min。
4.钨极从气体喷嘴突出的长度，以4~5mm为佳，，在角焊等遮蔽性差的地方是2~3mm，在开槽深的地方是5~6mm，喷嘴至工作的距离一般不超过15mm。
5.为防止焊接气孔之出现，焊接部位如有铁锈、油污等务必清理干净。
6.焊接电弧长度，焊接普通钢时，以2~4mm为佳，而焊接不锈钢时，以1~3mm为佳，过长则保护效果不好。
7.对接打底时，为防止底层焊道的背面被氧化，背面也需要实施气体保护。
8.为使氩气很好地保护焊接熔池，和便于施焊操作，钨极中心线与焊接处工件一般应保持80~85°角,填充焊丝与工件表面夹角应尽可能地小，一般为10°左右。
9.防风与换气。
有风的地方，务请采取挡网的措施，而在室内则应采取适当的换气措施。
不锈钢钢焊接操作作要求结合多个大型项目的施工实践。
编制过包括管道、储罐、塔式容器、钢结构等施工组织设计或施工方案。
通过这些施工组织设计在工程中的实施，使自己积累了一些经验，并对不锈钢这种材质的焊接有了进一步认识。
