变电设备在线监测站端CAC系统
变电设备在线监测站端展示系统
1.概述
CAC实现的变电设备在线监测数据展示功能以WEB方式提供，电网用户只需通过客户端浏览器（无需安装任何插件）即可远程对其访问。
WEB展示功能主要提供在线监测实时数据与历史的展示功能，方便运行用户的实时查看，也方便维护、工程人员的调试。
2.运行环境
1.变电站端在线监测WEB系统运行在CAC上，操作系统内核为
2.6以上版本的
Linux。
2.变电站端在线监测WEB系统数据库位于CAC，数据库使用MySQL 5.1或以上
版本。
3.变电站端在线监测WEB系统采用J2EE技术平台，采用JDK 1.6或以上版本，
WEB服务平台采用TOMCAT 5.5或以上版本。
3.系统要求
3.1. 总体要求
变电站端在线监测WEB系统能够对包含变压器（油色谱、局放、铁芯、风机、油泵）、容性设备（主变套管、电流互感器CT、电压互感器CVT、耦合电容器OY）、氧化锌避雷器MOA、高压断路器、高压组合电器GIS、蓄电池等主要变电设备类型的在线监测数据进行展示，各设备类型及其监测参数主要包括：✓变压器油色谱与微水：H2、CO、CO2、CH4、C2H4、C2H6、C2H2、微水
✓变压器铁芯：接地电流
✓变压器局放：放电幅度、放电相位、放电频次
✓容性设备（套管、CT、CVT、OY）：泄漏电流、介损、相对介损、电容量、电容量变化率、泄漏电流之和、二次侧电压、电压之和、同相电压之差
✓氧化锌避雷器（MOA）：泄漏电流、阻性电流、容性电流、动作次数、动作时间、阻容比
✓断路器：运行电流（有效值）、开断电流（有效值）、累积开断电流、合闸操作次数、分闸操作次数、分闸电流幅值、合闸电流幅值、分闸电流峰值、合闸电流峰值、分闸时间、合闸时间、累计触头磨损量、储能电机启动次数、储能电机电流、储能电机单次储能时间
✓GIS局放：放电幅度、放电相位、放电频次
✓SF6微水密度：气体密度、微水（露点）、气体温度、气体压力、湿度✓蓄电池：蓄电池浮充电压、蓄电池均冲电压、蓄电池单体电压、蓄电池内阻、等值盐密、平均泄漏电流、最大泄漏电流、泄漏电流✓直流系统：正负母线绝缘电阻、正负母线电压、支路正负绝缘电阻
✓隔离开关：触点温度
3.2. 功能要求
3.2.1.监测装置查询功能
监测装置查询功能提供监测装置的树形菜单和查询功能，树形菜单按照量测类归类，每个量测类节点菜单下包含该类型的所有监测装置，通过鼠标点击选定的监测类节点菜单即可打开该类设备的实时与历史数据监测页面。
通过在查询页面给定的查询条件，可实现对监测装置的组合查询。
查询结果以数据列表方式提供，列表提供设备类型、电压等级、安装位置和监测时间等结果，用户通过鼠标选中点击某一结果记录也可打开该设备的实时与历史数据监测页面。
3.2.2.量测量数据查看功能
3.2.2.1. 变压器油色谱在线监测
变压器油色谱在线监测功能能够显示变压器的7种组分气体（H2、CO、CO2、CH4、C2H2、C2H4、C2H6）的监测量参数数据。
该模块提供实时数据查看、历史数据分析、变压器三比值分析这几个功能。
1.实时数据：以数据表格方式显示油色谱各监测参数的监测值。
2.历史数据：以数据表格与历史曲线两种方式对油色谱各监测参数历史数据进行展示。
支持小时与5分钟两种历史数据类型的显示，历史时间范围可调。
如果选择小时历史数据类型，系统将显示该监测设备每小时时间点（整点）的监测数据，时间选择范围不超过1年；如果选择5分钟历史数据类型，系统将显示该监测设备每5分钟测量点的监测数据，时间选择范围不超过1周。
油色谱历史数据功能模块将默认显示小时历史数据类型。
3.三比值分析：能够显示C2H2/C2H4、CH4/H2和C2H4/C2H6的计算结果，并以大卫三角形图形方式表示。
3.2.2.2. 变压器铁芯在线监测
变压器铁芯在线监测功能能够显示主变铁芯电流监测值。
提供实时数据查看和历史数据分析功能。
1.实时数据：以数据表格方式显示主变铁芯电流的监测值。
2.历史数据：以数据表格与历史曲线两种方式对主变铁芯历史数据进行展示。
其具体功能同变压器油色谱的历史数据分析功能。
3.2.2.3. 变压器局放在线监测
变压器局放设备在线监测功能提供监测参数有：放电幅度、放电相位、放电频次。
并提供以下监测数据查看与分析功能：
1.局放历史数据查看：可根据选择传感器、时间日期筛选条件，显示其某个月每天的最大值与某天中每个小时的最大值。
2.24小时趋势：根据选择传感器、时间日期筛选条件，显示当天每个小时
时间点的局放量最大值、以及当天每个小时时间点的局放量平均值。
3.局放事件查看：根据选择传感器、时间日期筛选条件，显示局放报警事件信息、每天事件数、每小时事件数，并以三维图形方式显示局放的幅值、频次与相位。
4.PDPR图：根据在事件功能中选定的传感器、时间条件，显示PRPD事件图。
5.N-Q-Angle：根据在事件功能中选定的传感器、时间条件，显示N-Q-Angle 事件图。
3.2.2.
4. 变压器风机、油泵在线监测
变压器风机、油泵在线监测功能能够显示变压器油泵工作电流、风机工作电流和风机工作电压的监测参数值。
提供实时数据查看和历史数据分析功能。
1.实时数据：以数据表格方式显示变压器风机、油泵的监测值。
2.历史数据：以数据表格与历史曲线两种方式对变压器风机、油泵的历史数据进行展示。
其具体功能同变压器油色谱的历史数据分析功能。
3.2.2.5. 容性设备（套管、CT、CVT、OY）在线监测
容性设备在线监测功能提供监测参数有：泄漏电流、介损、相对介损、电容量、电容量变化率、泄漏电流之和、二次侧电压（CVT）、电压之和（CVT）、同相电压之差（CVT）。
并提供实时数据查看和历史数据分析功能。
1.实时数据：以数据表格方式显示容性设备的监测值。
2.历史数据：以数据表格与历史曲线两种方式对容性设备各监测参数的历史数据进行展示。
其具体功能同变压器油色谱的历史数据分析功能。
3.2.2.6. 避雷器在线监测
避雷器设备在线监测功能提供监测参数有：泄漏电流、阻性电流、容性电流、动作次数、动作时间、阻容比。
并提供实时数据查看和历史数据分析功能。
1.实时数据：以数据表格方式显示避雷器设备的监测值。
2.历史数据：以数据表格与历史曲线两种方式对避雷器设备各监测参数的
历史数据进行展示。
其具体功能同变压器油色谱的历史数据分析功能。
3.2.2.7. 高压断路器在线监测
断路器设备在线监测功能提供监测参数有：运行电流（有效值）、开断电流（有效值）、累积开断电流、合闸操作次数、分闸操作次数、分闸电流幅值、合闸电流幅值、分闸电流峰值、合闸电流峰值、分闸时间、合闸时间、累计触头磨损量、储能电机启动次数、储能电机电流、储能电机单次储能时间。
并提供以下监测数据查看与分析功能：
1.实时数据：以数据表格方式显示断路器设备的各类监测值。
2.特征分析：特征分析能够根据断路器发生动作的时刻，显示断路器的合闸电流波形图、分闸电流波形图、行程波形图、开断电流波形图和振动分析波形图。
3.电寿命分析：根据提供的开始时间与结束时间条件，查看断路器在选定时间范围内的寿命曲线。
4.储能电机：可对选择的时间，显示出储能电机的电流波形、电流有效值、持续时间等特征值。
3.2.2.8. GIS局放在线监测
同变压器局放在线监测功能。
3.2.2.9. 六氟化硫微水在线监测
六氟化硫设备在线监测功能提供监测参数有：气体密度、微水（露点）、气体温度、气体压力、湿度。
并提供实时数据查看和历史数据分析功能。
1.实时数据：以数据表格方式显示六氟化硫微水的监测值。
2.历史数据：以数据表格与历史曲线两种方式对六氟化硫微水的各监测参数的历史数据进行展示。
其具体功能同变压器油色谱的历史数据分析功能。
3.2.2.10. 蓄电池在线监测
蓄电池设备在线监测功能提供监测参数有：蓄电池浮充电压、蓄电池均冲电
压、蓄电池单体电压、蓄电池内阻、等值盐密、平均泄漏电流、最大泄漏电流、泄漏电流。
并提供实时数据查看和历史数据分析功能。
1.实时数据：以数据表格方式显示蓄电池的监测值。
2.历史数据：以数据表格与历史曲线两种方式对蓄电池的各监测参数的历史数据进行展示。
其具体功能同变压器油色谱的历史数据分析功能。
3.2.2.11. 直流系统在线监测
直流系统设备在线监测功能提供监测参数有：正负母线绝缘电阻、正负母线电压、支路正负绝缘电阻。
并提供实时数据查看和历史数据分析功能。
1.实时数据：以数据表格方式显示直流系统的监测值。
2.历史数据：以数据表格与历史曲线两种方式对直流系统的各监测参数的历史数据进行展示。
其具体功能同变压器油色谱的历史数据分析功能。
3.2.2.12. 隔离开关在线监测
隔离开关在线监测功能提供监测参数有：触点温度。
并提供实时数据查看和历史数据分析功能。
3.实时数据：以数据表格方式显示隔离开关的监测值。
4.历史数据：以数据表格与历史曲线两种方式对隔离开关的各监测参数的历史数据进行展示。
其具体功能同变压器油色谱的历史数据分析功能。

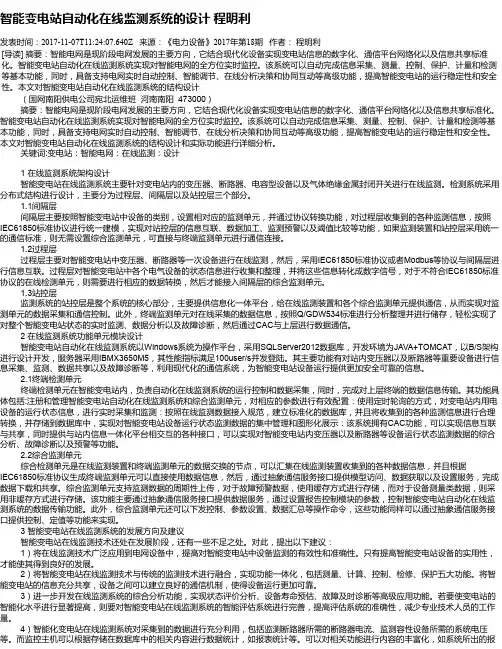

智能变电站自动化在线监测系统的设计 程明利
