浆砌边沟、排水沟及截水沟施工工艺

浆砌排水沟工程施工方案

浆砌排水沟工程施工方案一、工程概况本合同段浆砌排水沟工程起讫桩号为K59+542~K64+150，其中K59+542~K59+560和K61+630~K62+310路段为路基土石方开挖及粉喷桩处理地段。

挖方路段在路基边缘设置边沟、坡顶及边坡平台设截水沟、双线路基中间带设排水沟。

挖方路段主要工程量有：路基两侧7.5#浆砌边沟或排水沟1258m3，线外排水沟363m3，挖方边坡坡顶、边坡平台截水沟1174m3，双线路基中间带排水沟6m3。

除挖方路段和桥梁范围外，其余路段均为软土地基填方路段，路基两侧坡脚处均设置排水沟，双线路基中间带设排水沟。

填方路段主要工程量有：路基两侧7.5#浆砌排水沟2963m3，线外排水沟501m3，双线路基中间带排水沟459m3。

二、施工进度计划挖方路段浆砌排水沟工程施工期为2002年8月25日~2003年5月25日；由于填方路段均为软土地基处理路段，浆砌排水沟工程将在预压期满后进行，计划施工期为2003年3月25日~2003年6月25日。

浆砌排水沟工程计划设三个班组，每班组安排工班长（兼职）1人、砌石工6~8人、普通工人18~20人，每班组投入砂浆拌各机一台、材料运输车3~5辆。

附：浆砌排水沟工程施工进度计划图和投入本分项工程主要人员名单三、施工工序浆砌排水沟（边沟或排水沟）的施工工序为：测量放样水沟开挖挂线砌石勾缝、整修四、施工方法及要求挖方路段可直接进行施工，填方路段施工要求在路基预压期满后进行。

1、测量放样根据设计图纸中相关建筑物间的部位尺寸，现场测量定出排水沟的开挖线。

同时应视现场构造物和地形情况，征得监理同意后，可适当调整排水沟的位置，报监理工程师复核签认。

2、排水沟开挖（1）土质地段一般为梯形断面。

根据开挖线，按边沟坡率收坡挖掘，严格掌握开挖尺寸，确保浆砌厚度不受削弱。

开挖方法可采用人工挖掘或机械挖掘。

（2）石质地段一般为矩形断面。

宜采用机械打眼，爆破开挖，严格按开挖线布置炮眼，采用小型松动爆破，易多打眼，少装药，不要损伤沟边岩体。

008M10浆砌片石梯形边沟及矩形灌溉明渠、截水沟_图文.doc

技术交底记录年月日编号：008工程名称滦赤路（红石湾一河西段）应急改造工程施工2#标交底部位M10浆砌片石梯形边沟、片石矩形灌溉渠、截水沟施工单位北京鑫实路桥建设有限公司交底内容：一、技术要求1、工艺流程测量放线一基坑开挖一地基承载力检测一做基坑验收f砌筑一砌体外露而修整勾缝一养护一浆砌成品检测、验收。

2、砌筑方法施工时做到砌体坚实稳定并紧贴坡面、沟壁平整美观，使得边沟、截水沟排水顺畅，无冲刷、阻水现象。

石料应符合设计规定的类别和强度，石质均匀、不易风化、无裂纹。

石料强度、试件规格及换算应符合设计要求，石料强度的测量应按现行《公路工程岩石试验规程》（JTG E41-2008）执行。

砌筑开始前，须对砌体放出基线，边沟铺设砂砾垫层；边沟底采用座浆法砌筑片石。

砌筑所用砂浆要随砌随山搅拌机拌制后运到现场，放置于铁盘上，砂浆必须具有良好的和易性。

片石应分层砌筑，座浆饱满，各工作层竖缝应相互错开，不得贯通。

勾缝前，检查砌体灰缝的楼缝深度应符合要求，如有瞎缝应予苗开，并将墙面上粘结的砂浆、泥土及杂物等清除干净后，洒水湿润墙面。

勾完一段应及时将墙面清扫干净，灰缝不宜有搭茬、毛刺、舌头灰等现象，进行养生。

3、其它注意事项（1）、边沟、明渠施工时，沟顶不能超过原地面。

（2）砂浆必须用砂浆搅拌机搅拌，且拌和时间不得少于3分钟。

砂浆应随拌随用，中途不得加水改变稠度。

设计M10砂浆配比为水泥：砂：水1:5.09:5.96。

每方用料水泥：砂：水二284:1448:273。

（3）、施工便道设置时，应充分考虑到临时排水沟，特别是软基处理路段的临时排水沟应保持惕通。

（4）、伸缩缝应上下贯通、整齐垂直、缝宽一致。

（5）、炎热天气在砌完后2-3h以内即须洒水养护。

养护时间一般不少于7d,须使覆盖物经常保持湿润.4、浆砌砌体实测项目项次检查项目允许偏差（mm）检查方法和频率权值1A砂砾强度（mpa）在合格标准内按附录F3 2顶面高程±20水准仪：每20米检查3点1 3竖直度或坡度0. 5%吊垂线：每20米检查3点2 4断面尺寸±50尺量：每20米检查2处25表面平整度302m直尺：每20米检查5处X3尺2交底人接交底人工程名称滦赤路（红石湾一河西段）应急改造工程施工2#标交底部位M10浆砌片石梯形边沟、片石矩形灌溉渠、截水沟施工单位北京鑫实路桥建设有限公司交底内容：二、安全及文明施工1、特别要加强对民工的安全教育，提高自我保护意识。

浆砌块石排水沟施工工艺方法

浆砌块石排水沟施工工艺方法施工工艺方法：浆砌块石排水沟首先，需要进行工程定位放线。

在这个过程中，要考虑地下原有构筑物和现行国家规范规定的各种管线的间距要求。

同时，还要确定堆土、堆料、运料的区间和位置，并设置明显标记来核对新旧排水沟的底标高是否合适。

接下来是沟槽开挖。

槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度，每侧工作面宽度应不小于300mm。

开挖后，沟底应留出200mm左右的一层土不挖，待下道工序前用人工清底。

沟槽土方应堆在沟槽的一侧，便于下道工序作业。

堆土时应保持一定的距离，不得小于1.0m，堆土高度应小于1.5m。

同时，要注意不得掩埋消火栓、地面井盖及雨水口，不得掩埋测量标志及道路附属的构筑物等。

沟槽边坡的大小与土质和沟槽深度有关。

当无设计要求时，应符合表2.6的规定。

人工挖槽深度宜为2.0m左右。

人工开挖多层槽的层间留台宽度应不小于500mm。

槽底高程的允许偏差不得超过规定，设基础的重力流排水管沟沟槽允许偏差为±10mm，非重力流无基础的排水管沟沟槽允许偏差为±20mm。

最后是基底处理。

地基处理应按设计规定进行。

施工中遇到与设计不符的松软地基及杂土层等情况，应会同设计人员协商解决。

4、水泥砂浆抹面施工应注意分两道抹成，第一道抹完后刮平并划出纹道，48小时后再进行第二道抹面，应分两遍压实赶光完成。

5、抹面的施工接茬应留成阶梯形茬，上下层接茬应错开，留茬的位置应离交留处150mm以上。

接茬时，应先涂刷水泥浆，然后按层次操作程序层层搭茬，接茬应严密。

6、水泥砂浆抹面完成后，应进行养护，保持表面湿润，每隔4小时洒水一次，养护时间应为14天。

2、预制钢筋混凝土盖板安装前，应检查外观质量并核对出厂合格证及相关检验资料。

安装时，墙顶应清扫干净并湿润，再铺砂浆安装。

安装后，相邻板底错台不应大于10mm，盖板端部压墙长度允许偏差为±10mm。

板缝及板端的三角灰应采用水泥砂浆填抹密实。

边沟、排水沟、截水沟施工方案.doc

目录1 编制依据 (3)2 编制原则...................................... 3矚慫润厲钐瘗睞枥庑赖。

3 概述.......................................... 3聞創沟燴鐺險爱氇谴净。

4 施工组织机构.................................. 4残骛楼諍锩瀨濟溆塹籟。

5 施工工艺流程.................................. 4酽锕极額閉镇桧猪訣锥。

6 排水工程的实施................................ 6彈贸摄尔霁毙攬砖卤庑。

6.1 施工准备.................................. 6謀荞抟箧飆鐸怼类蒋薔。

6.2 施工放样.................................. 6厦礴恳蹒骈時盡继價骚。

6.3 边沟及排水沟开挖.......................... 6茕桢广鳓鯡选块网羈泪。

6.4 砂砾垫层回填.............................. 6鹅娅尽損鹌惨歷茏鴛賴。

6.5 沟底底板砼现浇............................ 6籟丛妈羥为贍偾蛏练淨。

6.6 边沟盖板的预制............................ 6預頌圣鉉儐歲龈讶骅籴。

6.7 护坡道坡脚砼隔水层浇筑.................... 7渗釤呛俨匀谔鱉调硯錦。

6.8 排水沟勾缝及养生.......................... 7铙誅卧泻噦圣骋贶頂廡。

6.9 路基边沟施工.............................. 7擁締凤袜备訊顎轮烂蔷。

7 质量保证措施.................................. 8贓熱俣阃歲匱阊邺镓騷。

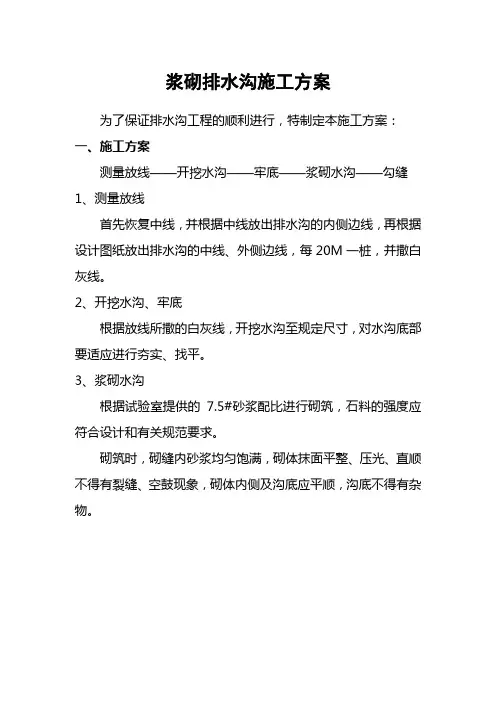

浆砌排水沟施工方案

浆砌排水沟施工方案为了保证排水沟工程的顺利进行，特制定本施工方案：一、施工方案测量放线——开挖水沟——牢底——浆砌水沟——勾缝1、测量放线首先恢复中线，并根据中线放出排水沟的内侧边线，再根据设计图纸放出排水沟的中线、外侧边线，每20M一桩，并撒白灰线。

2、开挖水沟、牢底根据放线所撒的白灰线，开挖水沟至规定尺寸，对水沟底部要适应进行夯实、找平。

3、浆砌水沟根据试验室提供的7.5#砂浆配比进行砌筑，石料的强度应符合设计和有关规范要求。

砌筑时，砌缝内砂浆均匀饱满，砌体抹面平整、压光、直顺不得有裂缝、空鼓现象，砌体内侧及沟底应平顺，沟底不得有杂物。

浆砌排水沟完工后，应满足下列实测项目检查结果符合上表要求，可交工，若不符合上表要求需返工，直到满足要求为准。

4、勾缝勾缝中严禁勾假缝，勾缝应密实、均匀无杂物，勾缝完成后，必须把现场清扫干净。

二、质量保证措施1、施工放样：放样工作是排水沟施工前期准备工作，必须保证测量精度，对测量所用仪器定期进行检测。

2、试验：严格按照技术规范及相关部颁标准执行，对排水沟所用材料进行试验，为排水沟铺设施工提供准确的基础数据。

3、质检：施工过程、现场质检员必须在场监督指导，确保施工全过程处于受控状态。

4、质量问题处理：如发生质量问题，立即口头上报监理，并在4小时内递交有关质量问题的书面详细报告，包括时间、部位、细节描述、产生原因、处理办法及预防措施等。

5、技术资料：项目部在施工过程中负责收集、整理各种原始资料和记录，并及时上报监理，按照业主、监理工程师有关标准和要求，完成技术资料的分类、归档工作。

三、进度保证措施1、为确保本工程的施工进度，我项目部成立了施工组织机构，对内指挥施工，对外负责合同履行和协调联络。

2、施工力量迅速进场。

施工队伍已选定，机械设备已进入施工工地，确保工程按时或提前完工。

3、施工组织不断优化。

根据施工情况变化，不断进行优化组合，使劳力、机械、工期的安排有利于施工生产。

浆砌片石排水沟施工方案A2

浆砌片石排水沟施工方案A2一、施工前准备工程概况浆砌片石排水沟是一种用于道路、园林绿化等场所的排水设施，具有良好的排水效果和美观性。

本施工方案针对A2类型的排水沟展开，需要充分准备。

施工材料准备•片石：选用规格均匀、无裂纹的天然石材为宜，片石大小适中，便于施工操作。

•水泥：用于浆砌片石之间的粘接固定。

•河沙：用于砼基础及浆砌片石的填充。

•砂浆：用于浆砌片石接缝处的填充。

•工具：包括砂浆搅拌器、平板、角尺等基本工具。

二、施工步骤1. 基础处理1.清理施工区域，确保地面平整、无碎石等障碍物。

2.按设计要求，进行基础沟槽的挖掘，底部铺设一层河沙，压实。

2. 片石铺设1.将片石按设计要求逐层铺设到基础沟槽中，注意保持水平。

2.片石之间留有适当的缝隙，便于后续填充砂浆。

3.图样要求的特殊形状的片石需要在铺设过程中合理安排。

3. 浆砌处理1.制作适宜的砂浆，涂抹在片石之间的缝隙中，确保填充充实。

2.砂浆固化后，利用角尺等工具清除多余的砂浆，保持外观整洁。

3.砂浆固化时间后，用清水冲洗片石表面，清除浆渣。

三、施工质量控制1. 外观质量1.片石铺设应平整、紧密，无明显错台、空鼓、错位等现象。

2.砂浆填充应均匀、充实，无裂纹、露底等缺陷。

2. 工程验收1.施工完成后应进行检查验收，确认与设计要求符合。

2.检查排水效果，确保排水沟通畅，排水性能良好。

四、施工注意事项1.施工过程中，应及时清理施工现场，避免因杂物造成影响。

2.施工中应按照设计要求进行操作，避免随意更改。

3.严格按照材料配比、施工工艺要求进行施工，确保质量。

以上为浆砌片石排水沟施工方案A2的详细内容，希望能对您有所帮助。

浆砌片石边沟、排水沟及截水沟施工方案

浆砌片石边沟、排水沟及截水沟施工方案第一章施工技术方案一、编制依据：⑴、二广公路怀集至三水段高速公路两阶段施工图设计图纸⑵、公路桥涵施工技术规范（JTJ041-2000）⑶、公路工程质量检验评定标准（JTGF80/1-2004）⑷、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）⑸、公路工程水质分析操作规程（JTJ056-84）⑹、公路工程集料试验规程（JTG E42-2005）二、工程概况：本合同段主线内排水系统包括边沟、截水沟、排水沟等，其与桥梁涵洞、自然沟相连接；采用M7.5浆砌片石砌筑，结构几何尺寸及长度见下表：1、路基边沟、排水沟数量表：2、桥下排水沟数量表3、路堑顶截水沟三、人员、机械、材料准备情况1、浆砌片石边沟、排水沟及截水沟管理组织机构框图：2、劳动力组织安排：3、施工机械配置：四、浆砌片石边沟、排水沟及截水沟施工1、施工准备：⑴、材料：片石、M7.5及M5砂浆；施工前做好配合比设计与砂浆原材料各项性能检测试验。

水泥：采用海螺牌PO32.5R普通硅酸盐水泥中砂：采用坳仔砂场（中细）片石：采用横山白云岗石场水：采用山泉水⑵、作业条件：①、砌筑边沟、排水沟、截水沟应至少在其一侧修筑简易施工便道，确保砌筑片石、砂浆等原材料的运输通畅。

②、导线点及水准点复测合格经监理批准后方可进行放样测量；在施工前应对边沟、排水沟、截水沟的走向、原地面高程等进行复测，复测结果应及时上报监理。

③、全面检查施工准备工作，确保机械设备完好，可以安全使用，对施工人员进行详细的边沟、排水沟、截水沟技术交底和安全教育，使安全、技术管理在思想、组织、措施上都得到落实。

2、边沟、排水沟、截水沟施工流程：（见附表1）3、施工过程：⑴、测量放样：根据设计图纸放出边沟、排水沟、截水沟的中轴线位置，并测量出相应高程，根据测量所提供的里程桩号及高程等测量数据，用白灰或线绳施放出边沟、排水沟、截水沟的轮廓线，测量人员应向挖基施工员提供开挖深度。
