交流特高压电网的雷电过电压及其防护可以分为线路和变电站两个方面。
线路的雷电过电压防护包括绕击和反击防护，变电站的雷电过电压防护包括直击雷和侵入波的防护。
1.特高压线路的雷电过电压防护由于特高压输电线路杆塔高度高，导线上工作电压幅值很大，比较容易从导线上产生向上先导，相当于导线向上伸出的导电棒，从而引起避雷线屏蔽性能变差。
这一点不但可从电气几何理论上得到解释，运行情况也提供了佐证。
前苏联的特高压架空输电线路运行期间内曾多次发生雷击跳闸，基本原因是在耐张转角塔处雷电绕击导线。
日本特高压架空输电线路在降压运行期间雷击跳闸率也很高，据分析是线路遭到侧面雷击引起了绝缘子闪络。
理论分析和运行情况均表明，特高压输电线路雷击跳闸的主要原因是避雷线屏蔽失效，雷电绕击导线造成的。
因此采用良好的避雷线屏蔽设计，是提高特高压输电线路耐雷性能的主要措施。
同时还应该考虑到特高压输电线路导线上工作电压对避雷线屏蔽的影响。
对于山区，因地形影响(山坡、峡谷)，避雷线的保护可能需要取负保护角。
交流特高压电网的雷电过电压防护模版
交流特高压电网的雷电过电压防护模版雷电是自然界中常见的天气现象之一，也是对特高压电网稳定运行造成影响的重要因素之一。
在特高压电网运行过程中，由于电网设备和线路受到雷电的影响，会导致电网产生过电压，从而对电网设备产生损坏甚至引发事故。
因此，必须采取有效的雷电过电压防护措施，以保障特高压电网的安全稳定运行。
为了有效防护特高压电网免受雷电过电压的影响，需要制定一套科学合理的防护模板。
防护模板应该包括以下几个方面内容：1.雷电过电压的特性与危害【内容1】雷电过电压的特性主要有：【内容2】雷电过电压具有高峰值、快速上升时间和短脉冲宽度的特点，造成的过电压峰值通常在几十千伏至几百千伏之间。
雷电过电压对电网设备的危害主要有电压暂降、电场和磁场耦合效应、绝缘击穿和设备损坏等。
2.雷电过电压的形成机理【内容1】雷电过电压的形成主要有：【内容2】雷电过电压的形成是由于大气中产生的雷电电流通过电网设备和线路，引起线路两端产生电压暂降和过电压。
当雷电电流通过线路时，会产生电磁感应效应，引发电压暂降和过电压。
3.特高压电网雷电过电压的防护方案【内容1】特高压电网雷电过电压的防护方案主要有：【内容2】(1) 设备防护：对于特高压电网中的主变压器、串联电容器、闸刀、隔离开关等设备，应采用合适的过电压保护设备，如避雷器、避雷器组和避雷器间隔等。
【内容3】(2) 线路防护：对于特高压电网中的输电线路，应采用避雷装置，如避雷线和金属氧化物避雷器等。
【内容4】(3) 接地系统：特高压电网的接地系统应具备良好的接地电阻和接地网，以确保接地系统的安全可靠性。
【内容5】(4) 综合防护：除了对设备和线路进行单独的防护外，还应通过综合防护手段，如避雷母线、避雷网和防雷墙等，保护整个特高压电网不受雷电过电压的影响。
4.雷电过电压防护控制措施的实施与管理【内容1】雷电过电压防护控制措施的实施与管理主要包括：【内容2】(1) 防护设备的选用和安装：选择合适的防护设备，并根据特高压电网的具体情况进行安装和布置。
交流特高压电网的雷电过电压防护详细版
文件编号：GD/FS-6195（解决方案范本系列）交流特高压电网的雷电过电压防护详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________交流特高压电网的雷电过电压防护详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
交流特高压电网的雷电过电压及其防护可以分为线路和变电站两个方面。
线路的雷电过电压防护包括绕击和反击防护，变电站的雷电过电压防护包括直击雷和侵入波的防护。
1.特高压线路的雷电过电压防护由于特高压输电线路杆塔高度高，导线上工作电压幅值很大，比较容易从导线上产生向上先导，相当于导线向上伸出的导电棒，从而引起避雷线屏蔽性能变差。
这一点不但可从电气几何理论上得到解释，运行情况也提供了佐证。
前苏联的特高压架空输电线路运行期间内曾多次发生雷击跳闸，基本原因是在耐张转角塔处雷电绕击导线。
日本特高压架空输电线路在降压运行期间雷击跳闸率也很高，据分析是线路遭到侧面雷击引起了绝缘子闪络。
理论分析和运行情况均表明，特高压输电线路雷击跳闸的主要原因是避雷线屏蔽失效，雷电绕击导线造成的。
因此采用良好的避雷线屏蔽设计，是提高特高压输电线路耐雷性能的主要措施。
同时还应该考虑到特高压输电线路导线上工作电压对避雷线屏蔽的影响。
交流特高压电网的雷电过电压防护
交流特高压电网的雷电过电压防护随着电网技术的不断发展，电力系统越来越现代化和高效，交流特高压电网系统已经成为当今最先进的电力系统之一。
然而，在使用过程中也会面临众多的挑战，其中之一就是雷电过电压。
本文将着重探讨交流特高压电网的雷电过电压防护措施。
雷电过电压的概念雷电过电压是电力系统中最常见的一种过电压，它是由雷电击打电力系统中金属结构或传输线路产生。
因为雷电本身就是一种非常强大的天然电源，可以产生极高的电压和电流，所以在雷电击中电力系统的过程中，会产生很高的电流和电压，极大地危及到电力系统的安全。
从物理角度上来看，雷电过电压具有瞬间性、高电压、高频率、高能量等特点。
这些特点使得雷电过电压成为电力系统中一种非常危险和难以被抵御的电压。
交流特高压电网的防护措施因为交流特高压电网本身具有很强的电力承受能力，所以在防护过电压方面需要采用一些特殊的措施，以确保交流特高压电网的安全。
土耳其带保护在交流特高压电网中，土耳其带是常用的一种防护措施。
所谓的土耳其带，它是一种导电材料，可以将过电压导向大地。
土耳其带一般安装在变电站和换流站的外围，比如在变电站周围围建一圈空气绝缘金属外壳，并将其接地，从而使它成为一个巨大的土耳其带。
当交流特高压电网中出现雷电过电压的时候，土耳其带会将这些过电压导向大地，进而减轻过电压对电力系统的影响。
金属氧化物避雷器除了土耳其带之外，金属氧化物避雷器也是比较常用的一种防护措施。
金属氧化物避雷器是一种强电压保护设备，可以有效地保护电力设备不被过电压损坏。
金属氧化物避雷器设置在电力系统的装置和设备的某些开关和电缆连接点上，当出现过电压时，避雷器的电极氧化层会形成低电阻性的导通通路，将过电压导向地面，从而保护电力设备的安全。
稳压器在交流特高压电网中，稳压器也是一种重要的过电压防护设备。
稳压器是一种可以稳定电压和电流的设备，它可以将设备所接受的电压或电流保持在一个较小的范围内，从而保护设备的安全。
交流特高压电网的雷电过电压防护
交流特高压电网的雷电过电压防护特高压电网是指电压等级在1000千伏及以上的电网，其输电能力强、输电距离远，对电力系统的可靠性和稳定性有着重要的影响。
然而，特高压电网也面临着雷电过电压的威胁，这是由于雷暴产生的雷电对输电线路和设备造成瞬时的高电压冲击，可能引发设备损坏、电压失稳等问题，对电网安全稳定运行造成巨大威胁。
因此，特高压电网必须采取有效的雷电过电压防护措施。
一、主要的雷电过电压防护措施1. 接地系统设计接地系统是特高压电网抗击雷弧过电压的重要措施之一。
通过合理设计和布置接地体，可以有效地降低雷电过电压，提高系统的抗雷击能力。
特高压电网的接地系统一般采用大地网接地或金属接地方式，进行多点接地，提高接地系统的可靠性和接地电阻。
2. 防雷装置的选择与布置在特高压电网的输电线路和设备上，应设置专用的防雷装置，以减小雷电冲击和降低过电压。
常见的防雷装置有避雷针、耐雷逆变器、避雷线、避雷带等。
这些装置必须根据特高压电网的实际情况进行选择和布置，确保输电线路和设备的安全运行。
3. 绝缘子的选择与串联绝缘子是特高压输电线路的重要组成部分，直接影响到系统的性能和安全稳定运行。
在特高压电网中，由于电压高、冲击强度大，绝缘子的选择和串联特别重要。
合理选择高性能的绝缘子，加强串联方式，可以有效降低雷电过电压，在保证安全稳定运行的同时，提高系统的抗剧烈雷电冲击能力。
4. 金属外罩或遮蔽线的应用特高压输电线路和设备，都需要采取金属外罩或遮蔽线的措施。
金属外罩可以有效地降低电场和磁场的分布，减小雷电过电压的产生。
遮蔽线可以减小地电位的梯度，减缓雷电击中的概率，降低雷电过电压的强度。
交流特高压电网的雷电过电压防护（二）特高压电网的雷电过电压防护评估是为了对电网的防雷措施进行评估和改进，提高电网的抗击雷电过电压能力，减少防雷装置的投资。
评估过程主要包括以下几个方面：1. 雷电过电压的数值计算通过对特高压电网的输电线路和设备进行雷电过电压的数值计算，可以得到雷电过电压的大小和分布规律。

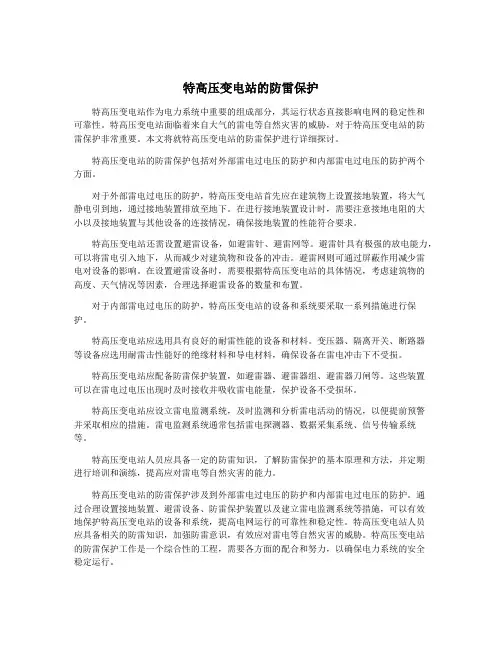

特高压变电站的防雷保护
