2018电工实训报告范文
电子技术实习主要目的是培养我们的动手能力，使我们能够识别常见的电子元器件，能够操作相应的电工工具，使用相关的仪器，了解电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，掌握收音机的实际生产知识和装配技能，培养我们理论联系实际的能力!
具体来说有以下几点：
1)掌握电烙铁的正确使用方法，熟悉手工电焊工具的使用与维护。
2)基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3)熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
4)能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
5)学会读电路图，熟悉电子元器件符号的识别，掌握电子产品的焊接和电路的调试。
6)了解部分常见电子产品的构造及其工作原理。
二、实习内容
1)了解规范操作及安全用电的常识，学习识别简单电子线路，学习正确的焊接方法，认识收音机的组成。
2)了解收音机的种类和工作原理以及设计电子器件的工作
流程，了解收音机元器件的类别、型号、使用范围和方法，掌握如何正确选择电元器件。
3)学习焊接的操作方法和注意事项，练习并掌握电子焊接技术。
4)分发与清点电子器件，学习使用工具测试电子器件，检测器件是否正常工作。
5)学习读解电路图，完成电路板的焊接，调试收音机正常工作。
三、实习器材：
1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。
2)螺丝刀、镊子等必备工具。
3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观。
4)两节5号电池。
四、实习原理
电器元件
电阻
1)电阻从原理上分为固定电阻器和可变电阻器;从材料上分为碳膜、金属、金属氧化膜;从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。
2)电阻阻值的标称一般使用色环方法表示。
其中又有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。
电容
按结构可分为：固定电容，可变电容，微调电容;按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容;按极性分为：有极性电容和无极性电容。
1)电解电容
标称值的判别：从电容侧面可以读出电容的容值和耐压值
2)瓷片电容
直接标称法。
如果数字是0.001，那它代表的是0.001uF，如果是10n，那么就是10nF，同样100p就是100pF
不标单位的直接表示法：用1~3位数字表示，容量单位为pF，如103=10×103PF
色码表示法：(类似电阻的色码)
焊接技术：
金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类
下面简要介绍一下熔焊当中的五步焊接法：
1)准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
2)加热焊件;烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。
对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。
3)送入焊丝;焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。
注意：不要把焊锡丝送到烙铁头上!
4)移开焊丝;当焊丝熔化一定量后，立即向左上45°方向移开焊丝。
5)移开烙铁;焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。
(从第三步开始到第五步结束，时间大约也是1~2s)
根据电元器件的铺列方式，金属熔焊可以分为平焊和立焊两种。
另外金属焊接应注意以下几点：
1)在焊接前，烙铁应充分加热，达到焊接的要求。
2)用内含松香助焊剂的焊锡进行焊接，焊接时锡量应适中。
3)焊接时两手各持烙铁、焊锡，从两侧先后依次各以45度角接近所焊元器件管脚与焊盘铜箔交点处。
待融化的焊锡均匀覆盖焊盘和元件管脚后，撤出焊锡并将烙铁头沿管脚向上撤出。
待焊点冷却凝固后，剪掉多余的管脚引线。
4)每次焊接时间在保证焊接质量的基础上应尽量短(5秒左右)。
时间太长，容易使焊盘铜箔脱落，时间太短，容易造成虚焊。
无线电原理
1)声音信号都是一样的，如果不处理就向空中发射，则所有电台的声音信号将混在一起，将互相干扰变成杂音而无法接收。
因此必须利用调制将不同信号调制的不同频段上。
2)低频电磁波传输距离不如高频电磁波，且要求较长的发射天线。
通过调制可以将低频信号变为高频信号。
调频调谐原理
1)AM工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路(IC)10脚，与本振信号混频。
本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的。
混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波(455KHZ)，然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27
脚输出，C23耦合到喇叭上。
从IC23内输出另一路与外接C16
送入IC22脚内AGC电路，进行自动增益控制。
2)FM工作原理：调频信号64—108KHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64—108KHZ范围的选择，在竟C4到IC12脚。
输入高频波得到高频放大，有L4，CO—1组成高放回路，选择接受
FM电台节目。
FM本振回路有L5，CO—2组成。
CO—1和C0—2是有同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差10.7MHZ。
本振信号与电台信号的差频组合陶瓷滤波器CF2选择，使得FM高频载波变成统一中频载波。
在输入IC17脚进行中频放大，又经过鉴频回路和附加回路B3，将音频信号解调下来，从IC23脚输出。
内经IC4脚外接音量电位器RV控制后，输出到IC24脚经C23耦合到喇叭上。
鉴频输出的10。
7MHZ偏移，通过IC内部AFC回路，到IC21脚输出，通过C15，R13，送入IC6脚来实现的。
超外差收音机
超外差收音机先将高频信号通过变频变成中频信号，此信号的频率高于音频信号频率，其频率固定为465kHz。
由于465kHz 取自于本地振荡信号频率于外部高频信号频率之差，故成为超外差。
超外差式收音机的优点:
1)中放可采用窄带放大器。
可以较容易地实现很高的增益，工作也比较稳定。
能获得较高的灵敏度和稳定性。
直接放大式的高放必须采用宽带放大器，在增益要求较高的情况下其实现较为困难，而工作也不稳定。
2)中放级采用窄带放大器，经多个谐振回路选择。
有较强的选择性和较高的信噪比。
3)由于不论哪一个电台的广播信号，在接收中都变成
固定频率的中频信号在放大，因此，对不同电台具有大致相同的灵敏度。
咏梅833A型超外差收音机工作原理
1)接收回路(C1A、B1)
LC并联谐振回路在其固有振荡频率等于外界某电磁波频率时产生并联谐振，从而将某台的调幅发射信号接收下来。
并通过线圈耦合到下一级电路。
2)变频电路(BG1、C1B、B2、B3)
作用：将天线回路的高频调幅信号变成频率固定的中频调幅信号。
原理：利用晶体管(BG1)的非线性特性，对输入信号的频率进行合成，到多个频率不同的输出信号，并通过选频回路选择所需要的信号。
在超外差收音机中，用一只晶体管同时产生本振信号和完成混频工作，这种电路称为变频。
3)中频放大电路(BG2、B4)
作用：将中频信号进行放大。
有足够的中放增益(60dB)，常采用两级放大;
有合适的通频带(10kHz);
频带过窄，音频信号中各频率成分的放大增益将不同，将产生失真;频带过宽，抗干扰性将减弱、选择性降低。
为了实现中放级的幅频特性，中放级都以LC并联谐振回路为负载的选频放大器组成，级间采用变压器耦合方式。
注：本次综合实验中所用到的中频变压器(中周)不可互换，且厂家已经调整好，不要调整。
4)检波电路(BG3、C8、C9、R9、W)
当BG3输入到某一正半周峰值时，BG3导通，C5、C11充电，当BG3的输入电压小于C5上的电压时，BG3截止，C5、C11放电，放电时间常数远大于充电时间常数，这样在放电时C5上的电压变化不大。
在下一个峰点到来时，BG3导通，C5、C11继续充电…。
这样就能将中频信号中包含音频信息的包络线检测出来。
5)低放和功放(BG4、BG6、BG7、B5、B6)。
电工实训报告（通用15篇）
电工实训报告电工实训报告(通用15篇)在生活中，报告使用的次数愈发增长，报告中提到的所有信息应该是准确无误的。
我们应当如何写报告呢？下面是小编收集整理的电工实训报告，欢迎大家借鉴与参考，希望对大家有所帮助。
电工实训报告1实训目的1.通了解现代电子技术的发展，掌握现代化的电子工艺技术。
2.熟悉常用电子元器件的工作原理和性能，掌握其参数的测量方法及元器件的使用方法，完成电子产品制作的全过程。
3.使用Altium Designer完成电路原理图，PCB设计制作。
4.掌握焊接工艺的基本技能。
5.掌握电子电路安装、调试技术等技能并能排除故障，培养实践动手能力和创新能力。
实训内容1.介绍各常用电子元器件（如：电阻、电容、电感、二极管等）。
2.介绍各常用电子元器件性能。
特点以及其在电子线路的作用。
3.介绍电烙铁的焊接要领。
4.熟悉AD设计软件，了解PCB制板工艺流程。
焊接技术(1).焊接操作1.准备施焊,电烙铁的三种握法都应掌握,在实习中我们采用笔握法左手拿焊丝,右手握烙铁,进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
2.加热焊件，烙铁头靠在两焊件的连接处，加热整个焊件全体。
对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。
导线与接线柱、元器件引线与焊盘要同时均匀受热。
3.送入焊丝，焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件，不要把焊锡丝送到烙铁头上。
4.移开焊丝，当焊丝熔化一定量后，立即向左上45°方向移开焊丝。
5.移开烙铁，焊锡浸润焊盘和焊件的施焊部位以后，向右上45° 方向移开烙铁，结束焊接。
(2).组装焊接注意事项1.电解电容、二极管极性以及三极管e、b、c不能出错。
2.各元器件高度应适当，所有元器件高度均不能超过中周的高度。
否则收音机外壳将无法合拢。
烙铁电源线是否存在漏电隐患。
3.烙铁在焊接中温度较高，严禁烫伤他人和自己。
2018年电工实习报告总结范文三篇【完整版】
2018年电工实习报告总结范文三篇----WORD文档，下载后可编辑修改复制----【范文引语】通过电工实习，对电工技术的理论有了初步的、系统的了解。
我了解到了控制电路板图的设计制作与工艺流程、连接电器元件的技巧等。
这些知识不仅在课堂上有效，对以后的电工技术课的学习有很大的指导意义，而且在日常生活中更是有着现实意义。
作者为大家整理的《2018年电工实习报告总结范文三篇》，希望对大家有所帮助！篇一实习目的:通过一个星期的电工实习，使我对电器元件及电路的连接与调试有一定的感性和理性认识，打好了日后学习电工技术课的基础。
同时实习使我获得了自动控制电路的设计与实际连接技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。
最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。
具体如下:1、熟悉手工常用工具的使用及其维护与修理。
2、基本掌握电路的连接方法，能够独立的完成简单电路的连接。
3、熟悉控制电路板设计的步骤和方法及工艺流程，能够根据电路原理图、电器元器件实物，设计并制作控制电路板。
4、熟悉常用电器元件的类别、型号、规格、性能及其使用范围。
5、能够正确识别和选用常用的电器元件，并且能够熟练使用数字万用表。
6、了解电器元件的连接、调试与维修方法。
实习内容:1、观看关于实习的录像，从总体把握实习，明确实习的目的和意义;讲解电器元件的类别、型号、使用范围和方法以及如何正确选择元器件2、讲解控制电路的设计要求、方法和设计原理;3、分发与清点工具;讲解如何使用工具测试元器件;讲解线路连接的操作方法和注意事项;4、组装、连接、调试自动控制电路;试车、答辩及评分5、拆解自动控制电路、收拾桌面、地面，打扫卫生6、书写实习报告实习心得与体会:对交流接触器的认识交流接触器广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点具有两对常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
电工实习报告总结（精选19篇）
电工实习报告总结（精选19篇）电工总结篇1在核电的一个多月中，我学习到了很多东西，也对现场一些安全施工，安全隐患有了一定的辩知能力。
也能对一些存在的安全隐患提出自己的意见，对工区的安全管理制度也有一定的了解。
每天严肃的安全早班会让我知道“安全无小事”，防微杜渐是关键。
安全不是面子功夫，而是要落到实处；安全不是喊喊口号，而是要真正行动；安全更不是只为自己，而是为了大家。
在核电施工中，我们必须始终坚持安全第一、预防为主的方针。
在正常生产组织过程中必须遵守有关安全生产的法律、法规，不断进行安全生产教育和培训，消除侥幸心理，了解掌握必备的应急安全防护措施。
在日常工作中，我们因该积极面对各级安全单位的的各项检查规定和考试，做到时时自查、整改，时时学习，刻刻注意。
因为核电不比常规电厂，核电的管理体系对于安全的要求更为严格、苛刻。
基本每做一件事都必须按照流程做事，动火作业、高空作业及密闭空间作业更为突出，这些作业都必须按照严格的手续，办理作业票、通过协调是施工环境满足于安全条件、设立专门的监护人、安全文明施工缺一不可，这样做的目的就是要我们正视安全的重要性，要我们的安全意识从“要我安全”转向“我要安全”、“我应安全”、“我能安全”、“我懂安全”的飞跃。
通过一个多月的学习，使我对公司安全体系的运作有了更深的认识，对于安全的重要性也有了更深的了解。
但是，这些还远远不够，我会在今后的道路上更加努力的去学习施工安全，质量安全的知识。
使自己在成长的路上不断前进。
电工实习报告总结篇2第一周的时候我进行了电子电工的实训，师傅给我们讲了安全用电的有关知识，这个跟我们的日常生活都有关，而且让我们对如何安全用电等的知识在原有的基础有了进一步的了解，通过师傅的讲解，我学习到了安全用电的基本知识，懂得安全用电的重要意义，并且这为电工电子实训和以后的学习、工作、生活中安全用电奠定基础。
为期一周的电子电工实训，师傅也大致的向我们叙述了一下今后的实训计划并且说明了一些要求和注意事项，这也让我对往后的实训充满期待和好奇。
2018年电工实习报告
2018年电工实习报告对实习过程、结果以及体会用书面文字写出来的材料就是实习报告。
下面是小编为你整理的2018年电工实习报告，欢迎大家的阅读。
第1篇：电工实习报告实习是一种实践。
是理论联系实际，应用和巩固所学专业知识的一项重要环节，是培养我们能力和技能的一个重要手段。
实习是我们在学习专业课程之后进行设计时不可缺少的实践环节。
它对于培养我们的动手能力有很大的意义，同时也可以使我们了解传统的机械制造工艺与现代机械制造技术之间的差别。
实习更是我们走向工作岗位的必要前提。
通过实习，我们可以更广泛的直接接触社会，了解社会需要，加深对社会的认识，增强对社会的适应性，将自己融合到社会中去，培养自己的实践能力，缩短我们从一名大学生到一名工作人员之间的思想与业务距离，为我们毕业后社会角色的转变打下基础。
具体目的有几点：1、熟悉手工焊接的常用工具的使用及维护与修理。
2、基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接，熟悉电子产品的安装工艺的生产流程。
3、熟悉印刷电路板设计的步骤和方法，熟悉手工制作印刷电路板的工艺流程，能够根据电路原理图，元器件实物设计并制作印刷电路板。
4、熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
5、能够正确识别和选用常用的电子器件。
6、了解电子产品的焊接、调试与维修方法。
实习项目一：安全用电1、了解到了安全用电的重要性2、认识触电及其相当防护措施，包括了解触电的种类，影响触电草成人体的伤害程度的因素，触电的原因，防止触电的技术措施，触电急救与电气消防3、安全用电4、设备的安全用电5、实验室的安全操作注意事项实习项目二：常用电子仪器使用本项目主要介绍常用电工电子工具的用途、规格及使用注意事项。
熟悉和掌握常用电工电子工具的结构、性能、使用方法和操作规范，将有利于我们提高工作效率和产品质量乃至保障人身安全。
我们需要的工具包括：1、螺丝刀2、钢丝钳3、尖嘴钳4、剥线钳5、电工刀6、低压验电器7、镊子、剪刀、锉刀实习项目三：常用电子元器件的认识与检测电子整机是由一系列电子元器件所组成，掌握常用元器件的正确识别，选用常识、质量识别方法，这对提高电子产品的质量和可靠性将起重要的作用这项目包括的元器件包括：1、电阻2、电位器3、电容4、电感5、二极管6、三极管7、集成电路实习项目四：常用工具的使用、焊接工艺与焊接训练本项目介绍常用电工电子的用途、规格及使用注意事项。

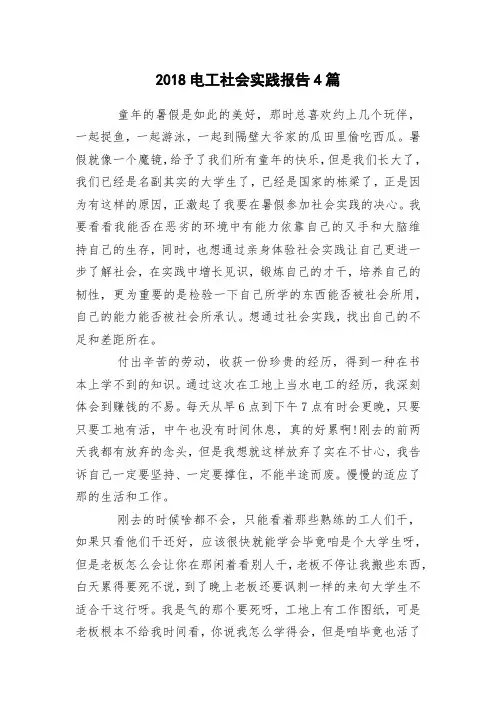

2018电工社会实践报告4篇
2018电工社会实践报告4篇童年的暑假是如此的美好，那时总喜欢约上几个玩伴，一起捉鱼，一起游泳，一起到隔壁大爷家的瓜田里偷吃西瓜。
暑假就像一个魔镜，给予了我们所有童年的快乐，但是我们长大了，我们已经是名副其实的大学生了，已经是国家的栋梁了，正是因为有这样的原因，正激起了我要在暑假参加社会实践的决心。
我要看看我能否在恶劣的环境中有能力依靠自己的又手和大脑维持自己的生存，同时，也想通过亲身体验社会实践让自己更进一步了解社会，在实践中增长见识，锻炼自己的才干，培养自己的韧性，更为重要的是检验一下自己所学的东西能否被社会所用，自己的能力能否被社会所承认。
想通过社会实践，找出自己的不足和差距所在。
付出辛苦的劳动，收获一份珍贵的经历，得到一种在书本上学不到的知识。
通过这次在工地上当水电工的经历，我深刻体会到赚钱的不易。
每天从早6点到下午7点有时会更晚，只要只要工地有活，中午也没有时间休息，真的好累啊!刚去的前两天我都有放弃的念头，但是我想就这样放弃了实在不甘心，我告诉自己一定要坚持、一定要撑住，不能半途而废。
慢慢的适应了那的生活和工作。
刚去的时候啥都不会，只能看着那些熟练的工人们干，如果只看他们干还好，应该很快就能学会毕竟咱是个大学生呀，但是老板怎么会让你在那闲着看别人干，老板不停让我搬些东西，白天累得要死不说，到了晚上老板还要讽刺一样的来句大学生不适合干这行呀。
我是气的那个要死呀，工地上有工作图纸，可是老板根本不给我时间看，你说我怎么学得会，但是咱毕竟也活了几十年啦，通过各种方法，很快我就学会了怎么去根据图纸干那些熟练工人才能干的活，可是老板根本不买账，找就让我跑来跑去搬东西，哎，郁闷呀!这日子可真难熬呀，老板说什么都要听，对错都不重要了听就好了。
我学会了忍耐，学会了多干活少说话。
人在矮檐下不的不低头啊!没有必要为了一时心快和老板起争执啊!应有大肚能容天下事的气量，心有多大就能干多大的事。
用明亮的眼去看世界，它真的好美丽。
电工实训报告范文3篇（范本）
电工实训报告范文3篇电工实训报告范文3篇电工实训报告范文篇一：姓名：学校：实训实训地点：指导教师：一、实训目的电工实习是职业教育中的重要实践教学环节。
它对学生掌握基本的理论知识，运用基本知识，训练基本技能，增强实践能力，对达到职业教育培养目标的要求有着十分重要的意义和作用。
而对于我们即将毕业的学生来说，实习的意义更加重大。
它是我们从学校走向社会工作岗位的一个纽带和桥梁，是我们由学生角色向工人角色转换的训练和检验。
在将来的就业中，动手能力，实践经验等等都是很重要的。
使学生对电气元件及电工技术有一定的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。
同时，通过实习得实际生产知识和安装技能，掌握继电器控制线路及其元件的工作原理，电工技术知识及掌握电子线路的基本原理、基本方法。
掌握通过电路图安装与调试技术。
通过具体的电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除。
培养学生理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作能力，培养学生团结合作，共同探讨，共同前进。
二、实训内容1、电工工具的认识和使用目的要求a.熟悉电工工具的使用;b.掌握简单照明线路的基本接线线路图：步骤：a.按图接好导线，并固定在木板上;b.检查线路;.通入电源，通过开关控制日光灯和灯泡，观察并记录现象;d.切断电源，拆除导线2、兆欧表的使用方法和注意事项：兆欧表在工作时，自身会产生高电压，而被测对象又是电气设备，所以必须正确使用，否则就会造成人身或者设备事故。
因此，使用前要做好以下各种准备：测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全;对可能感应出高电压的设备，必须消除这种可能性后，才能进行测量;被测物表面要清洁，减少接触电阻，确保测量结果的正确性;测量前要检查兆欧表是否处于正常工作状态，主要检查其 0和两点，即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在 0 位置，开路时应在位置;兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
【精】电工实训报告（通用11篇）
【精】电工实训报告（通用11篇）【精】电工实训报告（通用11篇）随着个人的素质不断提高，需要使用报告的情况越来越多，我们在写报告的时候要注意涵盖报告的基本要素。
为了让您不再为写报告头疼，下面是小编帮大家整理的电工实训报告，供大家参考借鉴，希望可以帮助到有需要的朋友。
电工实训报告篇1一、实习时光：20xx年9月18日—20xx年9月22日二、实习地点：XXXX电工电子实习基地三、指导老师：XXX四、实习目的：1、熟悉电工工具的使用方法。
2、了解安全用电的有关知识及触电的急救方法。
3、掌握电工基本操作技能。
4、熟悉电动机控制电路的调试及故障排除方法。
5、熟悉电动机板前配线的工艺流程及安装方法。
6、了解电动机正转反转电路设计的一般步骤，并掌握电路图的绘制方法。
7、熟悉常用电器元件的性能、结构、型号、规格及使用范围。
五、实习资料：(一)常用低压电器介绍1、螺旋式熔断器螺旋式熔断器电路中最简单的短路保护装置，使用中，由于电流超过容许值产生的热量使串联于主电路中的熔体熔化而切断电路，防止电器设备短路或严重过载。
它由熔体、熔管、盖板、指示灯和触刀组成。
选取熔断器时不仅仅要满足熔断器的形式贴合线路和安装要求，且务必满足熔断器额定电压小于线路工作电压，熔断器额定电流小于线路工作电流。
2、热继电器热继电器是用来保护电动机使之免受长期过载的危害。
但是由于热继电器的热惯性，它只能做过载保护。
它由热元件、触头系统、动作机构、复位按钮、整定电流装置、升温补偿元件组成。
其工作原理为：热元件串接在电动机定子绕组仲，电动机绕组电流即为流动热元件的电流。
电动机正常运行时热元件产生热量虽能使双金属片弯曲还不足以使继电器动作。
电动机过载时，经过热元件电流增大，热元件热量增加，使双金属片弯曲增大，经过一段时光后，双金属片推动导板使继电器出头动作，从而切断电动机控制电路。
3、按钮开关按钮开关是用来接通或断开控制电路的，电流比较小。
按钮由动触点和静触点组成。
电工实习报告（通用5篇）
电工实习报告电工实习报告（通用5篇）紧张又充实的实习生活又将谢下帷幕，相信你积累了不少实习心得，感觉我们很有必要对自己的实习生活做一下总结。
你想好怎么写实习报告了吗？下面是小编为大家整理的电工实习报告3000字（通用5篇），仅供参考，大家一起来看看吧。
电工实习报告1我们机电学院电气工程的两个班进行了一个月的电气电子实习。
在实习之前，我们对电子电气实习充满了期待，因为在两年的电气知识学习中，我们接触到的大部分知识都是理论，我们都说“实践出真知”。
但是对于大量的理论知识，我们还没有实践过，对于大多数人来说，电烙铁、万用表等电子仪器还没有接触过。
所以大家当然对电子电工这个实习充满期待。
虽然这次实习只有一个月，但在这短短的一个月里，我还是学到了很多。
在理论知识方面，了解了钢丝钳、尖嘴钳、螺丝刀等工具的使用方法和注意事项。
对电气元件和电气技术有一定的感性和理性认识，对电气技术专业知识有进一步了解，熟悉常用电子器件的种类，如电容、电阻、二极管等型号、规格、性能、适用范围和基本测试方法，掌握内热式烙铁的使用方法。
电工电子实习的特点是学生动手，掌握一定的操作技能，自己动手设计、制造、组装、调试。
它将基本技能训练、基本过程知识和创新启示有机结合起来，培养我们的实践能力和创新精神。
作为信息时代的大学生和国家培养的高技能人才，基本实践能力是一切工作和创造的基础和必要条件。
通过这次实习，在动手过程中，我掌握了基本的焊接技术，收音机的检测调试，电子产品的组装工艺，极大的提高了我的动手能力，让我们第一次体会到如何将理论知识应用到实践中。
遇到实际问题时，要仔细思考，学以致用，循序渐进地探索，完全可以解决遇到的一般问题。
可以说，在这样的实习中，大家的态度都比正常上课认真。
在短暂的一周实习期间，大家都不愿意错过学习的机会。
接下来，我将按项目对每个任务进行总结和汇报。
焊接培训：实习的第一天，老师在介绍了安全用电和常用电子元器件的知识后，开始给我们进行焊接培训。
电工电气实训报告范文（精选6篇）
电工电气实训报告电工电气实训报告范文（精选6篇）在学习、工作生活中，报告的使用频率呈上升趋势，写报告的时候要注意内容的完整。
你还在对写报告感到一筹莫展吗？以下是小编为大家整理的电工电气实训报告范文（精选6篇），欢迎大家借鉴与参考，希望对大家有所帮助。
电工电气实训报告1一、实训目的电工实训是电气工程及其自动化的基本训练，目的是锻炼学生的动手能力及激发学生的创新能力。
紧密结合工厂实际操作，能够使学生得到实际锻炼。
其主要目的是锻炼学生的动手能力；贴近生产实际，进行典型环节的操作；缩短理论到生产实际的距离；培养感性实践的认知；激发学生的创新能力等二、实训要求1、充分了解实训设备的作用与设置；2、常用工具的使用方法；3、元器件在面板上布局做到合理、美观；4、元器件连接合理，布线规范；5、达到设计目的与要求；6、经实际操作能够达到设计功能。
三、实训内容1、家用供电线路此实训是供电的基础形式，通过它可加深对供电网络的认知。
首先做基础项目训练：日光灯电路、一灯两地控制、声光控延时电路、灯光可调电路。
其要求满足以下几点：①、正确选用所需元器件；②、在面板上合理布局所用器件，并作固定③、连线合理、规范，并理顺放入布线槽，利用接线端子分线；④、有总开关、具有过载、短路、漏电保护功能；⑤、有电能计量装置；⑥、本供电系统有日光灯电路、灯光延时控制、灯光可调电路、一灯两地控制、空调插座、六孔插座、碘钨灯；⑦、安装结束后，要实际操作确实达到实际功能。
2、电机可点动，可自锁实训电机点动自锁电路是广泛采用的一种方式，经常用到，且做好此项训练在实际应用中可举一反三。
其要求满足以下几点：①、正确选用所需元器件；②、在面板上合理布局所用器件，并作固定，要求空气开关、接触器利用导轨固定；③、连线合理、规范，利用接线端子分线，并理顺放入布线槽；④、接触器能够实现自鎖和点动；⑤、有过载保护（用热继电器保护）、短路保护；⑥、安装结束后，要实际操作确实达到实际功能。
电工类实习报告(精选7篇)
电工类实习报告(精选7篇)电工类实习报告1一、实习意图在这次为期__个月的电工实习，我从理性上学到了许多东西，使我更深入地了解到了实践的重要性。
只具有理论常识是不可的，更要有着手才干。
经过实习咱们愈加领会到了学以致用这句话中蕴涵的深入道理。
本次实习的意图首要是使咱们对电工东西、电器元件及线路装置有必定的理性和理性知道；了解一些线路原理以及经过线路图装置、调试、修理的办法；对电工技能等方面的专业常识做开端的了解；培育和练习咱们的实践着手才干，使咱们的理论常识与实践充沛地结合，作到不只具有专业常识，而且还具有较强的实践着手才干，能剖析问题和解决问题的高素质人才。
曾经咱们学的都是一些理论常识，比较注重理论性，而较少注重咱们的'着手练习，而这一次的实习有不少的东西要咱们去想，一起有更多的是要咱们去做，许多东西看起来十分简略，但没有亲身去做，就不会懂理论与实践是有很大差异的，许多简略的东西在实践操作中便是有许多要注意的当地，也与咱们的幻想不一样，这次的实训便是要咱们跨过这道实践和理论之间的距离。
理论说的在好，假如不付诸于实践，那一切都是空谈。
只需运用与实践中，咱们才干了解到两者之间的巨大差异。
开端的时分，教师对电路进行介绍，我还认为电工实习十分简略，直至自己着手时才发现，看时简略作时难，人不能小看任何事。
连每一根电线，都得对机器，对作业，对人担任。
这也培育了咱们的职责感。
这次实习很累，在装置进程中咱们都遇到了不少困难，理论与实践是有很大差异的，许多事情需求自己去想，只需支付了，才会得到，有考虑，就有收成，就意味着有进步，就增强了实践才干和思维才干。
二、实习总结经过这__个月的电工技能实习，我得到了很大的收成，这些都是平常在讲堂理论学习中无法学到的，我首要的收成有以下几点：1、把握了几种底子的电工东西的运用，导线与导线的衔接办法，导线与接线柱的衔接办法，了解了电路装置中走线、元件布局等底子常识。
2、了解了一般简略照明电路的装置办法，把握了一般串联、并联电路，日光灯，电度表、插座的装置。
