漏电保护器原理

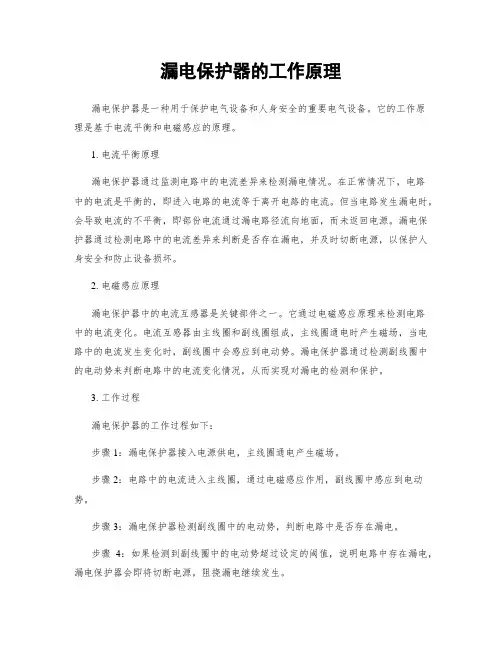

漏电保护器的工作原理
漏电保护器的工作原理漏电保护器是一种用于保护电气设备和人身安全的重要电气设备。
它的工作原理是基于电流平衡和电磁感应的原理。
1. 电流平衡原理漏电保护器通过监测电路中的电流差异来检测漏电情况。
在正常情况下，电路中的电流是平衡的，即进入电路的电流等于离开电路的电流。
但当电路发生漏电时，会导致电流的不平衡，即部份电流通过漏电路径流向地面，而未返回电源。
漏电保护器通过检测电路中的电流差异来判断是否存在漏电，并及时切断电源，以保护人身安全和防止设备损坏。
2. 电磁感应原理漏电保护器中的电流互感器是关键部件之一。
它通过电磁感应原理来检测电路中的电流变化。
电流互感器由主线圈和副线圈组成，主线圈通电时产生磁场，当电路中的电流发生变化时，副线圈中会感应到电动势。
漏电保护器通过检测副线圈中的电动势来判断电路中的电流变化情况，从而实现对漏电的检测和保护。
3. 工作过程漏电保护器的工作过程如下：步骤1：漏电保护器接入电源供电，主线圈通电产生磁场。
步骤2：电路中的电流进入主线圈，通过电磁感应作用，副线圈中感应到电动势。
步骤3：漏电保护器检测副线圈中的电动势，判断电路中是否存在漏电。
步骤4：如果检测到副线圈中的电动势超过设定的阈值，说明电路中存在漏电，漏电保护器会即将切断电源，阻挠漏电继续发生。
步骤5：一旦漏电保护器切断电源，电路中的电流将中断，漏电保护器会发出警报信号，提醒人们发生了漏电情况。
通过以上工作原理和工作过程，漏电保护器能够及时检测并切断电路中的漏电，有效保护人身安全和电气设备的正常运行。
漏电保护器的工作原理基于电流平衡和电磁感应的原理，通过监测电路中的电流差异和感应副线圈中的电动势来检测漏电情况，并及时切断电源。
这种保护装置在家庭、工业和商业领域都得到广泛应用，为电气安全提供了重要的保障。
漏电保护器工作原理
漏电保护器工作原理引言概述：漏电保护器是一种用于保护人身安全的电气设备，其主要功能是在电气设备发生漏电时迅速切断电源，以防止电流通过人体造成触电伤害。
本文将详细介绍漏电保护器的工作原理及其五个主要部分。
一、漏电保护器的工作原理：1.1 漏电保护器的基本原理：漏电保护器通过检测电路中的漏电电流来实现其工作。
当电流通过正常回路时，进入和离开电路的电流应该是相等的。
而当电流通过人体或漏电时，部分电流会绕过正常回路，导致进入和离开电路的电流不相等。
漏电保护器利用这个原理来检测漏电情况并切断电源。
1.2 漏电保护器的感应线圈：漏电保护器内部的感应线圈起着关键作用。
感应线圈通过电流互感作用，将电路中的电流转化为磁场信号。
当电路中存在漏电时，感应线圈会感应到磁场的变化，并产生相应的信号。
1.3 漏电保护器的触发器：漏电保护器的触发器是控制切断电源的关键元件。
当感应线圈产生的信号超过预设的阈值时，触发器会迅速切断电源，以保护人身安全。
触发器通常采用电磁式或电子式设计，能够在极短的时间内切断电源，确保人体不会受到电击。
二、漏电保护器的五个主要部分：2.1 电源接口：漏电保护器通常与电源接口相连，将电源输入到设备中。
电源接口应具备良好的绝缘性能，以防止电流通过接口导致漏电。
2.2 感应线圈：感应线圈是漏电保护器的核心部件，负责感应电路中的电流变化。
感应线圈通常由铜线绕制而成，具备良好的导电性能和磁场感应能力。
2.3 触发器：触发器是漏电保护器的关键元件，负责判断感应线圈产生的信号是否超过阈值。
触发器通常由电磁或电子元件构成，能够在瞬间切断电源，确保人身安全。
2.4 切断装置：切断装置是漏电保护器的一部分，其作用是在触发器判断漏电时切断电源。
切断装置通常采用开关或继电器等元件，能够迅速切断电路，以防止漏电事故的发生。
2.5 信号指示器：信号指示器是漏电保护器的一个重要组成部分，用于指示漏电保护器的工作状态。
通常采用LED灯或指示灯来表示电路是否正常工作，以便及时发现故障并采取相应措施。
漏电保护器的工作原理
漏电保护器的工作原理1.检测：漏电保护器通过感应装置来不断检测电路中的电流。
在正常情况下，电流从电源经过漏电保护器进入负载，然后返回电源，形成一个闭合的回路。
漏电保护器内部装有互感器或霍尔元件等感应装置，用于感应电流的大小和方向。
2.比较：漏电保护器将电流的大小和方向与设定的漏电电流进行比较。
漏电电流指的是从回路中“漏”到地下的电流，通常由人体触电或设备漏电导致。
当检测到电流超过设定的漏电电流时，漏电保护器将判断为漏电情况。
3.切断：一旦漏电保护器检测到漏电情况，它会立即采取切断电源的措施，以避免危险的发生。
漏电保护器内部装有一个电气触发开关，它会在检测到漏电时迅速动作，切断电源。
这样一来，电路中的漏电电流就会被迅速切断，确保人身安全和设备的正常运行。
1.电磁原理：漏电保护器内部的感应装置（如互感器）通过感应电路中电流的大小和方向，来判断是否发生了漏电。
当电流泄漏到地下时，它会破坏电路的平衡。
互感器会感应到泄漏电流的变化，并传递给比较装置。
2.差动电流原理：漏电保护器通常采用差动电流保护的原理。
它通过比较回路的电流之间的差异来判断是否发生漏电。
当回路中的电流发生不均衡时，也就是发生了泄漏，漏电保护器会迅速切断电源。
这种原理可以确保在漏电情况下及时切断电源，以最大程度地保护人身安全。
1.灵敏性：漏电保护器的设定漏电电流通常是非常小的，一般在几毫安到几十毫安之间。
这样可以保证在发生电击等危险时能够及时切断电源。
2.切断速度：漏电保护器的切断速度通常非常快，达到几十毫秒的级别。
这是为了尽可能地减少漏电时间，以及避免人体触电导致的伤害。
3.可靠性：漏电保护器是一种高可靠性的安全保护装置。
它采用了可靠的电气触发开关和敏感度高的感应装置，可以及时切断电源，确保人身安全和设备的正常运行。
总结起来，漏电保护器的工作原理是通过感应装置检测电路中的电流大小和方向，与设定的漏电电流进行比较，并在检测到漏电情况时迅速切断电源，确保人身安全和设备的正常运行。
漏电保护器工作原理
漏电保护器工作原理
漏电保护器是一种电气设备，用于检测和防止电路中的漏电故障。
它在电路中
起到监测电流的作用，一旦检测到漏电，就会迅速切断电源，以保护人身安全和电气设备的正常运行。
漏电保护器的工作原理可以分为两个方面：差动电流保护和过电流保护。
1. 差动电流保护
漏电保护器通过监测电路中的电流差异来实现差动电流保护。
在正常情况下，
电路中的进线电流和回线电流是相等的，差动电流为零。
当电路发生漏电故障时，电流会从其他路径流回地线，导致进线电流和回线电流不相等，差动电流不为零。
漏电保护器会通过感应器检测差动电流，并将其与设定的动作值进行比较。
如果差动电流超过设定值，漏电保护器会迅速切断电源，防止漏电造成的危（wei）险。
2. 过电流保护
漏电保护器还具有过电流保护功能。
当电路中发生过电流故障时，如短路或者
过负荷，漏电保护器能够及时切断电源，以避免电路和设备的损坏。
过电流保护通常通过热继电器或者电子元件实现，当电流超过设定值时，保护器会自动切断电源。
漏电保护器通常由感应器、比较器、继电器等组成。
感应器用于检测差动电流，比较器用于将感应器输出的电信号与设定值进行比较，继电器用于切断电源。
漏电保护器还可以根据需要设置不同的动作电流值和动作时间，以适应不同的应用场合。
漏电保护器的工作原理是基于电流平衡的原理，通过监测电路中的差动电流来
判断电路是否存在漏电故障，并及时切断电源，以确保人身安全和电气设备的正常运行。
它是一种非常重要的电气保护设备，在家庭、商业和工业领域都得到广泛应用。
漏电保护器工作原理
漏电保护器工作原理引言概述：漏电保护器是一种用于保护人身安全的电器设备，它能够及时检测电路中的漏电情况，并在发生漏电时迅速切断电源，以防止电流通过人体造成电击伤害。
本文将详细介绍漏电保护器的工作原理。
一、漏电保护器的基本原理1.1 漏电保护器的结构组成漏电保护器通常由漏电保护装置、电流互感器、电子控制单元和断路器等组成。
漏电保护装置是核心部件，它能够检测电流的不平衡情况，一旦发生漏电，就会触发断路器切断电源。
1.2 漏电保护器的工作原理漏电保护器通过电流互感器实时监测电路中的电流情况。
当电流通过漏电保护器进入电路时，电流互感器会产生相应的电磁感应，将感应信号传递给电子控制单元。
电子控制单元会对感应信号进行处理，一旦检测到电流不平衡，即漏电现象发生，就会发出触发信号，使断路器迅速切断电源，以保护人身安全。
1.3 漏电保护器的灵敏度和动作时间漏电保护器的灵敏度是指它能够检测到的最小漏电电流。
一般来说，漏电保护器的灵敏度在几毫安到几十毫安之间。
而漏电保护器的动作时间是指它从检测到漏电到切断电源的时间，一般在几十毫秒到几百毫秒之间。
二、漏电保护器的工作过程2.1 漏电保护器的检测原理漏电保护器通过检测电路中的电流是否平衡来判断是否发生漏电。
当电路中的电流通过人体或其他漏电路径流失时，电路中的总电流会发生不平衡，漏电保护器能够通过电流互感器感应到这种不平衡，并触发断路器切断电源。
2.2 漏电保护器的动作方式漏电保护器有两种动作方式，一种是电磁式漏电保护器，另一种是电子式漏电保护器。
电磁式漏电保护器通过电磁铁的吸合来实现切断电源，而电子式漏电保护器则通过电子元件的控制来实现切断电源。
2.3 漏电保护器的重要性漏电保护器在电路中起到了至关重要的作用，它能够及时切断电源，避免漏电造成的人身伤害。
特别是在潮湿环境或使用电器设备较多的场所，漏电保护器更是必不可少的安全设备。
三、漏电保护器的分类3.1 按动作方式分类漏电保护器可以根据动作方式分为两种类型，一种是瞬时动作型漏电保护器，另一种是延时动作型漏电保护器。
漏电保护器工作原理
漏电保护器工作原理漏电保护器是一种用于保护电气设备和人身安全的重要装置。
它能够及时检测到电路中的漏电情况，并在发生漏电时迅速切断电源，以防止电流通过人体而造成触电事故。
本文将详细介绍漏电保护器的工作原理。
一、漏电保护器的基本原理漏电保护器的工作原理基于电路中的电流平衡原理。
在正常情况下，电路中的电流应该是平衡的，即进入电路的电流应该等于离开电路的电流。
当电流通过一个设备或人体时，如果发生漏电，电流会通过漏电回路流入大地，导致电路中的电流不平衡，这时漏电保护器就会发挥作用。
二、漏电保护器的结构及工作原理漏电保护器通常由漏电保护装置和电磁触发装置组成。
1. 漏电保护装置漏电保护装置是漏电保护器的核心部分，它主要由漏电检测装置和漏电动作装置组成。
漏电检测装置通过检测电路中的电流差值来判断是否发生漏电。
它通常由差动电流互感器和电流比较器组成。
差动电流互感器将电路中的电流分为两路，一路通过主回路，另一路通过比较回路。
当主回路中的电流和比较回路中的电流不平衡时，差动电流互感器会产生差动电流信号，传递给电流比较器进行处理。
漏电动作装置是漏电保护装置的执行部分，它根据漏电检测装置的信号来切断电源。
漏电动作装置通常由电磁继电器和触发装置组成。
当漏电检测装置检测到漏电时，电磁继电器会被触发，切断电路的电源。
2. 电磁触发装置电磁触发装置是漏电保护器的辅助部分，它主要由电磁铁和触发装置组成。
电磁铁是电磁触发装置的关键部件，它通过电磁感应原理产生磁场，使触发装置动作。
触发装置通常由电磁铁控制的机械开关组成，当电磁铁受到电流的作用时，机械开关会切断电源。
三、漏电保护器的工作流程漏电保护器的工作流程可以分为以下几个步骤：1. 检测电流差值漏电保护器首先通过差动电流互感器检测电路中的电流差值。
差动电流互感器将电路中的电流分为两路，一路通过主回路，另一路通过比较回路。
当主回路中的电流和比较回路中的电流不平衡时，差动电流互感器会产生差动电流信号。
漏电保护器原理是什么
漏电保护器原理
1、其原理是将它安装在线路中，把电网的线路和一次线圈连起来，脱扣器和二次线圈连起来，在设备运行正常时，线路中的电流保持平衡状态，互感器中的电流矢量之和是零。
因一次线圈中无多余电流，因此不会感应到二次线圈，漏电保护器的开关处于闭合状态。
2、假如设备的外表层有漏电且有人触摸到时，它会在故障位置产生分流然后返还到变压器的中性点，导致互感器的电流不平衡，一次线圈有多余电流，此时二次线圈能感应到。
当电流值超出漏电保护器限定的标准时就会自动打开脱扣，切断电源
漏电保护开关是指它不仅与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。
它与熔断器、热继电器配合可构成功能完善的低压开关元件。
这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有以下几种类别：
（1）只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。
（2）同时具有过载保护功能。
（3）同时具有过载、短路保护功能。
（4）同时具有短路保护功能。
（5）同时具有短路、过负荷、漏电、过压、欠压功能。
漏电保护器的工作原理
漏电保护器的工作原理漏电保护器是一种用于保护人身安全的电气设备，它可以检测和防止电路中的漏电流引起的电击事故。
漏电保护器的工作原理基于电流平衡和差动电流的检测。
一、电流平衡原理：漏电保护器的工作原理之一是基于电流平衡原理。
在正常情况下，电路中的电流应该是平衡的，即进入电路的电流应该等于离开电路的电流。
当电流平衡被打破时，漏电保护器会触发并切断电路。
漏电保护器通常由两个主要部份组成：差动变压器和触发装置。
差动变压器由两个线圈组成，一个是主线圈，另一个是差动线圈。
主线圈与电路的相位线连接，差动线圈与电路的中性线连接。
在正常情况下，电流通过主线圈和差动线圈时，二者的磁场相互抵消，不会产生差动电流。
但是，当电路中发生漏电时，漏电电流会通过人体或者其他途径流回地面，导致电路中的电流不平衡。
这时，差动线圈会感应到差动电流，并产生一个信号。
二、差动电流检测原理：漏电保护器的工作原理之二是基于差动电流的检测。
当差动线圈感应到差动电流时，触发装置会接收到信号，并即将切断电路，以保护人身安全。
触发装置通常由电磁式继电器和触发电路组成。
当差动电流超过设定的阈值时，电磁式继电器会被触发，导致电路断开。
触发电路还可以设置灵敏度调节装置，用于调整差动电流的阈值，以适应不同的使用环境。
三、工作过程：漏电保护器的工作过程可以简单描述如下：1. 漏电保护器接通电源后，差动变压器的主线圈和差动线圈都会有电流通过，但二者的磁场相互抵消，不产生差动电流。
2. 当电路中发生漏电时，漏电电流会通过人体或者其他途径流回地面，导致电路中的电流不平衡。
3. 差动线圈感应到差动电流，并产生一个信号。
4. 触发装置接收到信号后，电磁式继电器被触发，导致电路断开。
5. 电路断开后，漏电保护器住手供电，保护人身安全。
四、漏电保护器的特点：漏电保护器具有以下几个特点：1. 高灵敏度：漏电保护器可以检测到非常小的漏电电流，通常在几毫安到几十毫安之间。
2. 快速切断：一旦检测到差动电流超过设定的阈值，漏电保护器能够在几十毫秒内切断电路，保护人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
漏电保护器
漏电：就是流入的电流和流出的电流不等，意味着电路回路中还有其它分支，可能是电流通过人体进入大地。
电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测此异常信号，使执行机构动作。
我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。
由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。
目前以电流型漏电保护器为主导地位。
家用的漏电保护器接入端有“火”“零”两根线。
如果“火”和“零”线流过的电流不等，那么感应线圈就会识别微小差别，并通过控制部分，迅速切断开关（跳闸）。
保护漏电流通常阈值为20mA。
但漏电保护器是通过控制某个开关断开来实现的，它不能保证在整个供电回路出现短路时开关触点还能断开。
空气开关则起过载或短路保护，当回路电流超过规定负载，空气开关自动短路（跳闸）。
空气开关一般有单独“火”线接入保护，也有“火”“零”接入同时保护。
因此，漏电保护器和空气开关各自实现的功能不同，不能互相代替！
电流动作型漏电保护器的工作原理：
如左图所示。
相线L1、L2、L3和零线
N均通过零序电流互感器TAN，作为
TAN的一次线圈。
根据基尔霍夫第一定
律: ∑I=O。
正常情况下，如果用电
设备是三相平衡负荷，则一次电流的矢
量和为零，即Iu十Iv十Iw=O;如果
用电设备是单相负荷，则一次电流的矢
量和亦为零，即Iu十In =0、Iv十
In=O、Iw十In=O，在零序电流互感
器流矢量电流TAN的铁芯中的磁通矢
量和也为零。
TAN二次线圈无电流输出，脱扣器YA不动作，RCD（Residual Current Device）正常合闸运行。
当设备发生漏电或人身触电时，则故障电流Id经过大地回到电源变压器TM的中性点构成回路。
由于对地出现漏电电流Id，则流经TAN的矢量和不等于零，
即通过TAN的Iw+In≠0，TAN的二次侧有
剩余电流流过，电磁脱扣器YA中有电流流过，
当电流达到整定值时，脱扣器YA动作，漏电
开关RCD掉闸，切断故障电路，从而起到保护
作用。
三相漏电保护器的原理：正常情况下，三相负荷电流和对地漏电流基本平衡，流过互感器一次线圈电流的相量和约为零，即由它在铁芯中产生的总磁通为零，零序互感器二次线圈无输出。
当发生触电时，触电电流通过大地成回路，亦即产生了零序电流。
这个电流不经过互感器一次线圈
流回，破坏了平衡，于是铁芯中便有零序磁通，使二次线圈输出信号。
这个信号经过放大、比较元件判断，如达到预定动作值，即发执行信号给执行元件动作掉闸，切断电源。
漏电保护器的工作原理及正确安装与使用
图1是单相漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。
当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。
漏电保护器工作原理虽然比较简单，但在实际使用中会出现这样或那样的错误，造成不必要的误动或拒动，下面介绍一下遇到的常见的几个实例。
图2是不规范接线，将该插座的
零线N端子误连接上保护接地
(PE)端子，如图2中b所示，当
使用该插座时，电流不经过零线
而经过保护接地线返回电源，造
成漏电保护器动作。
改正方法见
图中a所示。
图3误用了三相三线制漏
电保护器，因零线不经过漏电
保护器，漏电保护器检测到的
不是漏电电流而是三相不平
衡电流，故在三相线路中只要
有一相接通任意负载，电流就
远远超过漏电动作电流而跳
闸，改正方法是将漏电保护器
换成三相四线漏电开关。
图4两只漏电保护
器线路混同，图4a
当灯接通后1LDB出
现差流，2LDB出现
三相不平衡电流，
造成1LDB和2LDB
跳闸，在图4b中两
只漏电保护器共用
一根零线，单独合
上3LDB或4LDB时
不会跳闸。
但当同时使用时，两只漏电保护器将同时跳闸，结果造成二条线路不能同时供电，因为二个负载不会大小相同。
图5在安装漏电保护器时不能重复
接地，否则通过零序互感器电流减少，
导致漏电保护该跳闸时而不能跳闸。
图6接零保护线通过检测互感器，
设备当出现漏电时，由于相线漏电
流经接零保护线又回过检测互感
器，使互感器检测不出漏电流，致
使漏电保护器不动作。
