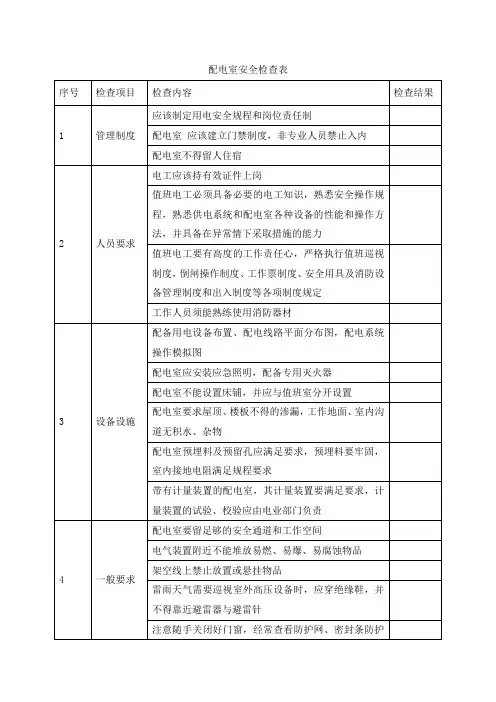

配电室安全检查表
注意随手关闭好门窗，经常查看防护网、密封条防护情况，谨防小动物窜入配电间而发生意外
严禁将易燃易爆危险物品带进配电间；严禁烧电炉、煤油炉等；严禁在配电室吸烟
配电室必须配备足够的灭火器材并保证其完好有效
5
防护用品
电工应配备符合国家标准的劳动防护用品，并按要求使用和穿戴
防护用品要定期进行检验或实验，一般是半年一次
配电室安全检查表
序号
检查项目
检查内容
检查结果
1
管理制度
应该制定用电安全规程和岗位责任制
配电室 应该建立门禁制度，非专业人员禁止入内
配电室不得留人住宿
2
人员要求
电工应该持有效证件上岗
值班电工必须具备必要的电工知识，熟悉安全操作规程，熟悉供电系统和配电室各种设备的性能和操作方法，并具备在异常情下采取措施的能力
配电室预埋料及预留孔应满足要求，预埋料要牢固，室内接地电阻满足规程要求
带有计量装置的配电室，其计量装置要满足要求，计量装置的试验、校验应由电业部门负责
4
一般要求
配电室要留足够的安全通道和工作空间
电气装置附近不能堆放易燃、易爆、易腐蚀物品
架空线上禁止放置或悬挂物品
雷雨天气需要巡视室外高压设备时，应穿绝缘鞋，并不得靠近避雷器与避雷针
值班电工要有高度的工作责任心，严格执行值班巡视制度，倒闸操作制度、工作票制度、安全用具及消防设备管理制度和出入制度等各项制度规定
工作人员须能熟练使用消ຫໍສະໝຸດ 器材3设备设施配备用电设备布置、配电线路平面分布图，配电系统操作模拟图
配电室应安装应急照明，配备专用灭火器
配电室不能设置床铺，并应与值班室分开设置
配电室要求屋顶、楼板不得的渗漏，工作地面、室内沟道无积水、杂物
严禁将易燃易爆危险物品带进配电间；严禁烧电炉、煤油炉等；严禁在配电室吸烟
配电室必须配备足够的灭火器材并保证其完好有效
5
防护用品
电工应配备符合国家标准的劳动防护用品，并按要求使用和穿戴
防护用品要定期进行检验或实验，一般是半年一次
配电室安全检查表
序号
检查项目
检查内容
检查结果
1
管理制度
应该制定用电安全规程和岗位责任制
配电室 应该建立门禁制度，非专业人员禁止入内
配电室不得留人住宿
2
人员要求
电工应该持有效证件上岗
值班电工必须具备必要的电工知识，熟悉安全操作规程，熟悉供电系统和配电室各种设备的性能和操作方法，并具备在异常情下采取措施的能力
配电室预埋料及预留孔应满足要求，预埋料要牢固，室内接地电阻满足规程要求
带有计量装置的配电室，其计量装置要满足要求，计量装置的试验、校验应由电业部门负责
4
一般要求
配电室要留足够的安全通道和工作空间
电气装置附近不能堆放易燃、易爆、易腐蚀物品
架空线上禁止放置或悬挂物品
雷雨天气需要巡视室外高压设备时，应穿绝缘鞋，并不得靠近避雷器与避雷针
值班电工要有高度的工作责任心，严格执行值班巡视制度，倒闸操作制度、工作票制度、安全用具及消防设备管理制度和出入制度等各项制度规定
工作人员须能熟练使用消ຫໍສະໝຸດ 器材3设备设施配备用电设备布置、配电线路平面分布图，配电系统操作模拟图
配电室应安装应急照明，配备专用灭火器
配电室不能设置床铺，并应与值班室分开设置
配电室要求屋顶、楼板不得的渗漏，工作地面、室内沟道无积水、杂物
(完整版)电气专项检查表.doc
检查人：序检查项目号1配电室、配电柜临时用电2手动电动工具3变压室电气专项检查表检查日期：检查内容存在问题整改措施整改期限复查情况1 、配电室内卫生是否干净，有无杂物、灰尘。
2、配电柜内有无杂物？3、开关按钮是否完好，是否固定4、电器接线情况，是否牢固？5、电器设施布线是否合理6、标识是否清晰7、配电室是否有正压通风措施？8、是否安装挡鼠板？窗户是否安装防护网？9、是否存在漏雨现象？10、消防器材是否完好？11、配电柜是否接地或接零1、是否办理临时用电证？2、电动工具是否可靠绝缘？是否配置漏电保护器3、临时用电接线是否规范，不允许直接将电线插入插座孔内4、临时接线是否有破损1、线路连接是否规范，有无松动情况2、门、窗是否完整，有无挡鼠板、防护网？序检查项目号4防雷、防静电电缆地沟或线槽5电机6生产现场7 3、是否存在漏雨现象4、变压器有无异常声音5、变压器外壳接地是否良好6、有无杂物、灰尘？现场是否整洁？检查内容存在问题整改措施整改期限复查情况1、避雷针是否牢固，有无破损？2、避雷带是否有断裂，是否固定3、防雷接地是否损坏4、塑料管道是否进行静电跨接或静电屏蔽5、易燃气体、易燃液体阀门管道是否经过静电跨接6、静电接地报警器是否完好1、线缆地沟有无防水、防腐蚀措施，有无散热措施、2、线缆有无破损现象3、线槽有无靠近物料或高温情况，有没有腐蚀危险因素4、线槽有无腐蚀情况1、电机是否有效接零？2、电机有无异常声音？电机表面温度是否正常3、电压、电流是否正常？1、各种电器配件有无灰尘、腐蚀、松动等现象？2、各种电线接头有无烧焦现象安全标准化检查3、是否存在非防爆电器，防爆措施是否到位？8检查总结。
变配电系统安全检查表
高压侧应装设孔小于10mm×10mm的金属门窗
多层建筑装置可燃油电气设备变配电所应在底层；高层建筑内不宜装置可燃电气设备变配电所
5
变压器、发电机
油标油位指示清晰，油色透明无杂质，变压器油有定期绝缘测试报告，且不漏油
油温指示清唽，温度低于85℃，冷却设备完好，发电机工作温度符合要求
瓷瓶、套管清洁，无裂纹或放电痕迹
接地故障保护可靠，并有定期试验记录
各种安全用具应完好可靠，有定期检测资料
变配电间内各种通道应符合安全要求，应有规定的警示标志及工作标志
2
电缆沟、电缆隧道、电缆桥架管理
电缆必须有阻燃措施
电缆沟防窜油汽、防腐蚀、防水措施落实；电缆隧道防火、防沉陷措施落实
电缆桥架符合设地规范
3
电气管理
管理制度和台账齐全。三图：系统模拟图、二次线路图、电缆走向图；三票：工作票、操作票、临时用电票；三定定期检修、定期度验、定期清理；五规程：检修规程、运行规程、度验规程、安全作业规程、事故得理规程；五记录：检修记录、运行记录、试验记录、事故记录、设备缺陷记录，都应齐全
“三票”填写清楚，不得涂改、缺项，执行完毕划对钩或盖已执行章
检修、试验作业严格按规程进行，落实安全措施
4
变配电站环境
与其它建筑物间的足够的安全消防通道
与爆炸危险场所、有腐蚀性场所有足够的间距
地势不应低洼，防止雨后积水
应设有100％变压器油量的贮油池或排油设施
变配电间门应向外开，高压室（间）门应向低压间开，相邻配电室门应双向开
1.
序号
检查项目
检查内容
检查结果
1
变配电间管理
应落实防火、防水、防小动物措施，室内通良好，变配电间与防爆区相通和沟道有可靠的隔断
多层建筑装置可燃油电气设备变配电所应在底层；高层建筑内不宜装置可燃电气设备变配电所
5
变压器、发电机
油标油位指示清晰，油色透明无杂质，变压器油有定期绝缘测试报告，且不漏油
油温指示清唽，温度低于85℃，冷却设备完好，发电机工作温度符合要求
瓷瓶、套管清洁，无裂纹或放电痕迹
接地故障保护可靠，并有定期试验记录
各种安全用具应完好可靠，有定期检测资料
变配电间内各种通道应符合安全要求，应有规定的警示标志及工作标志
2
电缆沟、电缆隧道、电缆桥架管理
电缆必须有阻燃措施
电缆沟防窜油汽、防腐蚀、防水措施落实；电缆隧道防火、防沉陷措施落实
电缆桥架符合设地规范
3
电气管理
管理制度和台账齐全。三图：系统模拟图、二次线路图、电缆走向图；三票：工作票、操作票、临时用电票；三定定期检修、定期度验、定期清理；五规程：检修规程、运行规程、度验规程、安全作业规程、事故得理规程；五记录：检修记录、运行记录、试验记录、事故记录、设备缺陷记录，都应齐全
“三票”填写清楚，不得涂改、缺项，执行完毕划对钩或盖已执行章
检修、试验作业严格按规程进行，落实安全措施
4
变配电站环境
与其它建筑物间的足够的安全消防通道
与爆炸危险场所、有腐蚀性场所有足够的间距
地势不应低洼，防止雨后积水
应设有100％变压器油量的贮油池或排油设施
变配电间门应向外开，高压室（间）门应向低压间开，相邻配电室门应双向开
1.
序号
检查项目
检查内容
检查结果
1
变配电间管理
应落实防火、防水、防小动物措施，室内通良好，变配电间与防爆区相通和沟道有可靠的隔断
变、配电所安全隐患检查表
C）变、配电间长度大于7m的应设两个出II,当有楼层时应至少有一个出口通向该层室外的安全出口且门应向外开：高、低压室之间的门应向低压间开，相邻配电室门应双向开；
f）门、窗、孔应装设网孔小于IOmmXlOmm金属网；
8）电缆沟、隧道、进户套管应有防小动物进入和防水措施。
2
变压器（查IoOkVA及以上变压器）：
a）油浸变压器油标、油位指示应清晰，油色应透明无杂质，变压器油应有定期绝缘测试及化验报告，变压器不应漏油；
b）油浸变压器油温应低于85C,干式变压器温度或温升应符合其绝缘等级要求，温度指示应清晰，冷却设备应完好；
C）绝缘和接地应可靠，井有定期检测记录；
d）瓷瓶、套管应清洁、无裂纹或放电痕迹：
e）变压器内部应无异常声响；
C）各种安全用具应齐全完好，有定期检测资料，存放合理。
f）应设置警示标志和遮栏.专用变压器室、室外变压器的导管及绝缘子最低绝缘部位距地面高度不低于2.5m的可不设遮栏.
3Hale Waihona Puke 高低压配电间和电容器间：a）瓷瓶、套管、绝绦子应清洁无裂纹；
b）母线应清洁、接点接触应良好：母线温度应低于70℃,漆色应鲜明，联结应牢固；
C）电缆头外表应清洁，无漏浸油现象，接地应可靠：
变、配电所安全隐患检查表
序号
评价要求
存在问题
1
变、配电所环境：
a）变配电所建筑物、构筑物的耐火等级符合设计要求，与其他建筑物间应有足够的安全消防通道，配备符合设计要求的消防器材；
b）与爆炸危险场所、有腐蚀性场所的安全距离应大于30m；
C）地势不应低洼：
d）应设有能容纳全部变压器油量的贮油池或排油设施；
h）应有规定的警示标志及工作操纵标志；
f）门、窗、孔应装设网孔小于IOmmXlOmm金属网；
8）电缆沟、隧道、进户套管应有防小动物进入和防水措施。
2
变压器（查IoOkVA及以上变压器）：
a）油浸变压器油标、油位指示应清晰，油色应透明无杂质，变压器油应有定期绝缘测试及化验报告，变压器不应漏油；
b）油浸变压器油温应低于85C,干式变压器温度或温升应符合其绝缘等级要求，温度指示应清晰，冷却设备应完好；
C）绝缘和接地应可靠，井有定期检测记录；
d）瓷瓶、套管应清洁、无裂纹或放电痕迹：
e）变压器内部应无异常声响；
C）各种安全用具应齐全完好，有定期检测资料，存放合理。
f）应设置警示标志和遮栏.专用变压器室、室外变压器的导管及绝缘子最低绝缘部位距地面高度不低于2.5m的可不设遮栏.
3Hale Waihona Puke 高低压配电间和电容器间：a）瓷瓶、套管、绝绦子应清洁无裂纹；
b）母线应清洁、接点接触应良好：母线温度应低于70℃,漆色应鲜明，联结应牢固；
C）电缆头外表应清洁，无漏浸油现象，接地应可靠：
变、配电所安全隐患检查表
序号
评价要求
存在问题
1
变、配电所环境：
a）变配电所建筑物、构筑物的耐火等级符合设计要求，与其他建筑物间应有足够的安全消防通道，配备符合设计要求的消防器材；
b）与爆炸危险场所、有腐蚀性场所的安全距离应大于30m；
C）地势不应低洼：
d）应设有能容纳全部变压器油量的贮油池或排油设施；
h）应有规定的警示标志及工作操纵标志；
变配电安全检查表
2.19
配变电站的照度应满足要求。
2.20
配变电站应根据容量大小及其重要性配备适 当数量的灭火器材。
2.21
110以下的电力设备，除特殊规疋者外，应按
“电力设备预防性试验规程”规定进行电气试 验。
2.22
工业企业的变电所，宜装设与该企业中控室联 系的有关信号，与电力部门通信。
2.23
变电所应装设调度通信， 企业内部通信，与电 力部门通信。
3.13
配电装置室内低压开关柜双排面对面布置时，
屏前通道：固定式 2000、抽屉式2300;屏后
通道1000
3.14
户外箱式变电站的进出线宜米用电缆。
3.15
配变电室的耐火等级不应低于一级。
3.16
配变电室采用机械通风时，其通风管道应采用 非燃烧材料制作。当周围环境污秽时，宜加空 气过滤器。
3.17
3
10配变电站（室）
3.1
配变电站（室）位置应接近负荷中心，进出线 方便，接近电源侧、设备运输方便，避开剧烈 振动、咼温、多尘、有腐蚀性气体场所，地势 不低洼不积水，在火灾爆炸危险区域之外。
3.2
配电装置室应设防火门， 并应向外开启，装弹 簧锁。相邻配电装置室之间有门时，应能双向 开启。
3.3
长度大于7m的配电装置室，应设两个出口， 并宜布置在配电装置室的两端；长度大于60m
配电装置室内高压开关柜单列布置时，柜后通
道800;柜前通道：固定式1500、手车式单车 长+1200
3.11
配电装置室内高压开关柜双排面对面布置时，
柜后通道800；柜前通道：固疋式2000、手车
式双车长+900
3.12
配电装置室内低压开关柜单列布置时， 屏前通 道：固定式1500、抽屉式1800 ;屏后通道1000
配变电站的照度应满足要求。
2.20
配变电站应根据容量大小及其重要性配备适 当数量的灭火器材。
2.21
110以下的电力设备，除特殊规疋者外，应按
“电力设备预防性试验规程”规定进行电气试 验。
2.22
工业企业的变电所，宜装设与该企业中控室联 系的有关信号，与电力部门通信。
2.23
变电所应装设调度通信， 企业内部通信，与电 力部门通信。
3.13
配电装置室内低压开关柜双排面对面布置时，
屏前通道：固定式 2000、抽屉式2300;屏后
通道1000
3.14
户外箱式变电站的进出线宜米用电缆。
3.15
配变电室的耐火等级不应低于一级。
3.16
配变电室采用机械通风时，其通风管道应采用 非燃烧材料制作。当周围环境污秽时，宜加空 气过滤器。
3.17
3
10配变电站（室）
3.1
配变电站（室）位置应接近负荷中心，进出线 方便，接近电源侧、设备运输方便，避开剧烈 振动、咼温、多尘、有腐蚀性气体场所，地势 不低洼不积水，在火灾爆炸危险区域之外。
3.2
配电装置室应设防火门， 并应向外开启，装弹 簧锁。相邻配电装置室之间有门时，应能双向 开启。
3.3
长度大于7m的配电装置室，应设两个出口， 并宜布置在配电装置室的两端；长度大于60m
配电装置室内高压开关柜单列布置时，柜后通
道800;柜前通道：固定式1500、手车式单车 长+1200
3.11
配电装置室内高压开关柜双排面对面布置时，
柜后通道800；柜前通道：固疋式2000、手车
式双车长+900
3.12
配电装置室内低压开关柜单列布置时， 屏前通 道：固定式1500、抽屉式1800 ;屏后通道1000
配电室及电气设备专项安全检查表
配电室及电气设备专项安全检查表
配电室及电气设备的安全检查表
此文档为word版可编辑修改
专项安全检查表中
检查项目：配电室及电气设备的安全检查检查时间：年月日检查人员：检查方法项目
检查内容及标准（或依据）检查情况备注现场检查、1、检查配电室进线电压、电流查看
记录台及各出线负荷是否正常。
帐2、检查少油断路器油标、油色、信号装置、绝缘套管
是否正常，现场检查有无渗、漏油现象，引线接头、接地是否良好。
3、检查真空断路器
真空炮、信号装置是否正常，引线接头、接现场检查地是否良好。
4、检查高压隔离开关
紧固件是否有严重积垢，合闸是否到位，现场检查瓷瓶是否有裂缝和损坏。
5、检查电压
互感器、电流互感器二次侧必须有一端接地。
一现场检查高次、二次侧短路保护符合要求。
低6、检查刀闸开关是否合好，是压否放电，发热现象，是否挂牌且现场检查配准确一致。
电7、检查母线是否有放电现象。
现场检查室8、检查高压电容器是否有发热、现场检查
放电、鼓肚现象。
9、检查各开关柜接地线良好，现场检查防护安全可靠。
10、检查配电
室各电缆头是否有现场检查发热、变形等异常。
11、检查配电室内有无鸟、鼠类现场检查
动物，并放有鼠药。
12、各配电室门、窗是否关严不会被风刮开，门窗玻璃是否齐现场检
查全。
13、雨天检查配电室房顶有无漏水现象，电缆沟内是否进水严现场检查重，是否采
取了排水措施。
14、检查各绝缘防护用品是否定现场检查。
变配电站(室)安全检查表
2.
变压器运行时，瓷瓶、套管清洁，无裂纹、无放电痕迹；变压器运行过程中，部无异常响声或放电声。
3.
油浸变压器应安装在独立的变压器间；油浸变压器上方的防爆隔膜完整符合要求，吸湿剂无明显受潮变色；变压器不漏油，游标油位指示清晰，油色透明无杂质；油温指示清晰，上层温度低于85℃，具有超温报警装置的，应确保完好有效；冷却设备完好；油浸变压器，应设置贮油池。
2.
按DLT 596-2005《电力设备预防性试验规程》等规定由具有资质的单位进行以下试验检测：
1高压变配电装置及设备每年请当地供电部门按DL/T596-2005标准规定的项目进行一次预防性试验，保存试验报告；
2配电变压器停止运行一年及以上，准备投入运行时应由供电部门或其指定的具有资质的单位进行超期试验，合格方可运行；
1.
三
变配电站安全基本要求-变配电设施检修和试验检测
要求
按规定企业或委外定期进行以下检修、检测：
1变配电装置应确定检修周期并保存检修记录，一般宜3年～5年作一次定期检修；
2 断路器及其操作机构每年至少进行一次检修，保存检修记录；
3 接地电阻测量每年应不少于一次，且在干燥气候条件下测量，测量仪器仪表应定期校准；保存相关记录。
2各厂区有供电系统平面布置图，注明变配电所位置、架空线路及地下电缆的走向、坐标、编号及型号、规格、长度、杆型和敷设方式；
3高低压变配电、变压器、电容器室有平面布置图，设备安装及变压器贮油池和排、挡油装置的土建设计、设备安装图；
4变配电室及各分变配电室有接地网络和接地体设计施工的地下隐蔽资料；
5变配电主要设备的使用说明书、产品合格证。
3高压电缆主绝缘的绝缘电阻和耐压试验，按电力部门要求由有资质单位定期检测，并保存记录。
变压器运行时，瓷瓶、套管清洁，无裂纹、无放电痕迹；变压器运行过程中，部无异常响声或放电声。
3.
油浸变压器应安装在独立的变压器间；油浸变压器上方的防爆隔膜完整符合要求，吸湿剂无明显受潮变色；变压器不漏油，游标油位指示清晰，油色透明无杂质；油温指示清晰，上层温度低于85℃，具有超温报警装置的，应确保完好有效；冷却设备完好；油浸变压器，应设置贮油池。
2.
按DLT 596-2005《电力设备预防性试验规程》等规定由具有资质的单位进行以下试验检测：
1高压变配电装置及设备每年请当地供电部门按DL/T596-2005标准规定的项目进行一次预防性试验，保存试验报告；
2配电变压器停止运行一年及以上，准备投入运行时应由供电部门或其指定的具有资质的单位进行超期试验，合格方可运行；
1.
三
变配电站安全基本要求-变配电设施检修和试验检测
要求
按规定企业或委外定期进行以下检修、检测：
1变配电装置应确定检修周期并保存检修记录，一般宜3年～5年作一次定期检修；
2 断路器及其操作机构每年至少进行一次检修，保存检修记录；
3 接地电阻测量每年应不少于一次，且在干燥气候条件下测量，测量仪器仪表应定期校准；保存相关记录。
2各厂区有供电系统平面布置图，注明变配电所位置、架空线路及地下电缆的走向、坐标、编号及型号、规格、长度、杆型和敷设方式；
3高低压变配电、变压器、电容器室有平面布置图，设备安装及变压器贮油池和排、挡油装置的土建设计、设备安装图；
4变配电室及各分变配电室有接地网络和接地体设计施工的地下隐蔽资料；
5变配电主要设备的使用说明书、产品合格证。
3高压电缆主绝缘的绝缘电阻和耐压试验，按电力部门要求由有资质单位定期检测，并保存记录。
变配电站(室)安全检查表
4.
设置于变电所内的非封闭式干式变压器，应装设高度不低于1.7m的固定遮栏，遮栏网孔不应大于40mm×40mm；变压器之间的净距不应小于1.0m；箱式变电站及其干式变压器应在专用房间内采取可靠的通风排烟和降温散热措施。
5.
当高压母线排距地面高度低于1.9m时，应加遮栏不准通行或装设护罩隔离；母排清洁整齐，间距合格；相序包括N排、PE排标识明显，漆色无变色或变焦现象；接点连接良好，无烧损痕迹；母线终端无引出线和引入线时，端头封闭；母线温度低于70℃，在母线端头不得有温度过高形成的变色现象。
5.
有人值班的变配电所内的变配电装置，每班巡视2次；无人值班每周至少巡视2次，巡检情况应保存记录并记入交接班日志；巡检纪录填写完整规范，有运行人员签字。
6.
变配电停电或部分停电检修应执行“工作票”， 停电、验电、接地等作业时应悬挂标示牌；进行低压带电作业、高处作业的，应设监护人。
7.
变配电的正常倒闸操作应执行“倒闸操作票”，并设监护人；倒闸步骤应填写清楚，并先在操作模拟板（可进行模拟操作的装置，包括使用软件在电脑上模拟操作）上进行核对性操作。
4.
现场无未经批准的临时线路；不得使用未经批准的大功率电器。
1.
十一
变配电站（室）
运行和
管理
进入变配电场所的非工作人员应登记。
2.
建立变配电站（室）管理制度文件，并在现场保存有效版本；
操作现场有岗位操作规程，运行人员熟悉安全操作内容。
3.
现场设置锅炉房应急处置方案看板，运行人员熟悉其中内容。
4.
室内严禁存放易燃易爆危险品，无其他杂物；室内定置管理符合要求，且清洁整齐。
2.
变压器运行时，瓷瓶、套管清洁，无裂纹、无放电痕迹；变压器运行过程中，内部无异常响声或放电声。
设置于变电所内的非封闭式干式变压器，应装设高度不低于1.7m的固定遮栏，遮栏网孔不应大于40mm×40mm；变压器之间的净距不应小于1.0m；箱式变电站及其干式变压器应在专用房间内采取可靠的通风排烟和降温散热措施。
5.
当高压母线排距地面高度低于1.9m时，应加遮栏不准通行或装设护罩隔离；母排清洁整齐，间距合格；相序包括N排、PE排标识明显，漆色无变色或变焦现象；接点连接良好，无烧损痕迹；母线终端无引出线和引入线时，端头封闭；母线温度低于70℃，在母线端头不得有温度过高形成的变色现象。
5.
有人值班的变配电所内的变配电装置，每班巡视2次；无人值班每周至少巡视2次，巡检情况应保存记录并记入交接班日志；巡检纪录填写完整规范，有运行人员签字。
6.
变配电停电或部分停电检修应执行“工作票”， 停电、验电、接地等作业时应悬挂标示牌；进行低压带电作业、高处作业的，应设监护人。
7.
变配电的正常倒闸操作应执行“倒闸操作票”，并设监护人；倒闸步骤应填写清楚，并先在操作模拟板（可进行模拟操作的装置，包括使用软件在电脑上模拟操作）上进行核对性操作。
4.
现场无未经批准的临时线路；不得使用未经批准的大功率电器。
1.
十一
变配电站（室）
运行和
管理
进入变配电场所的非工作人员应登记。
2.
建立变配电站（室）管理制度文件，并在现场保存有效版本；
操作现场有岗位操作规程，运行人员熟悉安全操作内容。
3.
现场设置锅炉房应急处置方案看板，运行人员熟悉其中内容。
4.
室内严禁存放易燃易爆危险品，无其他杂物；室内定置管理符合要求，且清洁整齐。
2.
变压器运行时，瓷瓶、套管清洁，无裂纹、无放电痕迹；变压器运行过程中，内部无异常响声或放电声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.强油循环冷却的变压器，应按温度和(或)负载控制冷却器的投切。
《变压器运行规程》
38.
变压器应按下列规定装设温度测量装置：
a.应有测量顶层油温的温度计(柱上变压器可不装)，无人值班变电站内的变压器应装设指示顶层油温最高值的温度计；
b.1000kVA及以上的油浸式变压器、800kVA及以上的油浸式和630kVA及以上的干式厂用变压器，应将信号温度计接远方信号；
69.
所用试验设备、仪器仪表， 都必须符合国家或部颁现行技术标准，应有出厂合格证和技术文件。各种仪器仪表应经计量部门校验合格，并应定期复验。
《电气安全管理规程》
70.
自制试验设备、仪器仪表必须技术资料齐全并经有关部门鉴定合格，出具合格证明后才能使用。
《电气安全管理规程》
71.
试验站（室）应按规定配备各种绝缘用具、防护用品、 消防器材，并妥善保管。
7.
变压器室宜采用自然通风，夏季排风温度不宜高于45℃.
B
5
（GB50053-94）
8.
高、低压变（配）电室不应有与其无关的管道和线路通过。
C
3
（GB50053-94）
9.
变电所与火灾危险环境建筑共用的隔墙应是密室的非燃烧体，穿越墙和楼板处应用非燃烧材料严密封堵。
B
5
（GB50053-94）
10.
配电所、变电所的高压及低压母线宜采用单母线或分段单母线接线。当供电连续性要求高时，高压母线可采用分段单母线带旁路母线或双母线的接线。
14.
采用计算机监控系统时，远方、就地操作均应具备电气闭锁功能。
B
5
《防止电力生产重大事故的二十五项重点要求》
15.
电气设备外露可导电部分，必须与接地装置有可靠的电气连接，成排的配电装置的两端均应与接地线相连。
B
5
（GB50053-94）
16.
配电装置室的门应在门内侧装设不用钥匙开启的弹簧锁,严禁使用门闩,相邻配电装置之间加有门时,门应能向两个方向开启。
B
5
GB50054-95
57.
直埋电缆与道路交叉穿管保护时,保护管应伸出路基1m.
B
5
GB50054-95
58.
电缆敷设的最小弯半径应符合:控制电缆10D、无铠装交联聚乙烯绝缘电力电缆10D、钢铠装交联聚乙烯绝缘电力电缆15D。
注：其中D为电缆外径。
B
5
GB50168-92
59.
凡穿越墙壁、楼板和电缆沟而进入控制室、电缆夹层、控制板及仪表盘、保护盘等处的电缆孔、洞、竖井和进入油区的电缆入口处必须用防火材料严密封堵。
《电气安全管理规程》
29.
直埋电缆的起点、终端、转折处、预留段、 中间接头和沿线每隔一定距离应该有明显的永久性的电缆路径标志。
《电气安全管理规程》
四
变压器、变压器室
30.
变压器应有铭牌，并标明运行编号和相位标志。
《变压器运行规程》
31.
安装在变压器室内或台上、柱上的配电变压器亦应编号并悬挂警告牌。
《变压器运行规程》
《电气安全管理规程》
八
接地、防雷、防火
72.
变电所电气设备外露可导电部分,必须与接地装置可靠的电气连接。
32.
室(洞)内安装的变压器应有足够的通风，避免变压器温度过高。装有机械通风装置的变压器室，在机械通风停止时，应能发出远方信号。变压器的通风系统一般不应与其他通风系统连通。
《变压器运行规程》
33.
变压器在运行情况下，应能安全地查看储油柜和套管油位、顶层油温、气体继电器，以及能安全取气样等，必要时应装设固定梯子。
《电气安全管理规程》
67.
试验区危险部位和门上方应装设红色灯光警告信号，有“高压危险”、“严禁入内”等标志牌。所有安全指示、警告信号、联锁装置必须灵敏可靠。
《电气安全管理规程》
68.
试验站（室）内的试验设备、测量装置、被试品、 试验接线的布置必须保证足够的安全净距，操作台的位置应便于观察整个试区。
《电气安全管理规程》
《电气安全管理规程》
46.
电缆隧道应避开高温、燃爆地段，并应有防渗漏措施，在自然通风不能满足电缆隧道散热的要求时，应设机械通风装置，并与火灾报警、灭火装置联锁。
B
5
《冶金企业安全卫生设计规范》
47.
所有电缆隧道、电缆通道应每隔70m设一道防火隔墙。电缆隧道通过变电所、电器室的部位，也应设防火隔墙。电缆穿过电器室的墙壁、顶棚、楼板或穿出配电柜时也应用防火堵料封堵，每根电缆的表面应涂以适当长度和厚度的防火涂料。
总油量超过６００公斤时,应安装在单独的防爆间内。
《电气安全管理规程》
23.
低压配电装置室内通道的宽度应不小于下列数值：
１．配电屏单列布置，屏前通道为１.５米。
２．配电屏双列布置，屏前通道为２米。
３．屏后通道：单列布置为１米。
双列布置共用通道为１．５米。
４．动力配电箱前通道为１．２米。
《电气安全管理规程》
《变压器运行规程》
41.
吸湿器完好，吸附剂干燥；
《变压器运行规程》
42.
引线接头、电缆、母线应无发热迹象；
《变压器运行规程》
43.
各控制箱和二次端子箱应关严，无受潮；
《变压器运行规程》
44.
变压器室的门、窗、照明应完好，房屋不漏水
《变压器运行规程》
五
电缆敷设
45.
电缆沟在进入建筑物处应设有防火墙。 电缆隧道在进入建筑物和变电所围墙处应设带门的防火墙，防火门应用非易燃材料制作并加锁。
《变压器运行规程》
37.
变压器的冷却装置应符合以下要求：
1.按制造厂的规定安装全部冷却装置；
2.强油循环的冷却系统必须有两个独立的工作电源并能自动切换。当工作电源发生故障时，应自动投入备用电源并发出音响及灯光信号；
3.强油循环变压器，当切除故障冷却器时应发出音响及灯光信号，并自动(水冷的可手动)投入备用冷却器；
c.8000kVA及以上的变压器应装有远方测温装置；
d.强油循环水冷却的变压器应在冷却器进出口分别装装设测温装置；
e.测温时，温度计管座内应有充有变压器油；
f.干式变压器应按制造厂的规定，装设温度测量装置。
3.1.7无人值班变电站内20000kVA及以上的变压器，应装设远方监视负载电流和顶层油温的装置。
《变压器运行规程》
34.
变压器室的门应采用阻燃或不燃材料，并应上锁。门上应标明变压器的名称和运行编号，门外应挂“止步，高压危险”的标志牌。
《变压器运行规程》
35.
安装油浸式电力变压器的场所应按有关设计规程规定设置消防设施和事故储油设施，并保持完好状态。
《变压器运行规程》
36.
变压器应按有关标准的规定装设保护和测量装置。
B
5
GB50058-92
二
配电装置
17.
配电装置中在断路器和刀闸（隔离开关）之间， 必须装设动作可靠的安全联锁装置。
电源侧刀闸和配电装置网门（或安全遮栏网门）之间也应装设安全联锁装置。
《电气安全管理规程》
18.
配电装置各回路相序排列应一致。硬导体的各相应按规定涂色， 绞线一般只标明相别。
配电装置应编号。
B
5
（GB50053-94）
4.
变电所的门应向外开，相邻的配电室门应双开。
5.
变电所的通气孔应安装网孔小于2.5*2.5mm的金属网。
B
5
（GB50053-94）
6.
长度大于7m的变电室应设置两个出口，并宜布置在变电室的两端。长度大于60m室，宜增加一个出口，门应向外开。
B
5
（GB50053-94）
各种开关的“分”“合”标志要明显。
《电气安全管理规程》
19.
户外高压配电装置带电部分的上面或下面，严禁照明、 通讯和信号等架空线路通过。
户外高压配电装置之间和周围必须有保证人身安全的操作、巡视通道。
《电气安全管理规程》
20.
高压配电装置室内各种通道的最小宽度符合要求。
《电气安全管理规程》
21.
表３－２高压配电装置室内各种通道的最小宽度（净距ｍｍ）
《电气安全管理规程》
63.
安全用具使用后，应擦拭干净，存放在干燥通风处，保持清洁， 防止潮湿。
《电气安全管理规程》
64.
绝缘安全用具应定期进行试验。
《电气安全管理规程》
七
电气试验站（室）
65.
高电压试验站（室）应有屏蔽装置、门窗屏蔽连接应可靠。
《电气安全管理规程》
66.
试验区应设高度不低于１.７米的安全防护遮栏，试验区内所有的门必须有联锁装置。
变配电所及电气室检查表
序号
检查项目和内容
项目类别
标准分
检查依据
实际情况
评分结果
一
变配电所
1.
变电所应选择在接近负荷中心，进出线方便、设备运输方便的场所。
C
3
《10KV及以下变电所设计规范》（GB50053-94）
2.
通往变配电所的道路应畅通,所周围必须有足够的安全消防通道。
《电气安全管理规程》
3.
变电所应布置在爆炸火灾危险环境之外，地势不应低洼，防止雨后积水。
B
5
《冶金企业安全卫生设计规范》
51.
严禁将电缆直接搁置在蒸汽管道上，架空敷设电缆时，电缆与蒸汽管道净距不应少于1米（电力电缆）和0.5米（控制电缆）。
A
7
GB50058-92
52.
电缆沟和电缆隧道应设防水措施，其底部排水沟坡度不应小于0.5%。
B
5
GB50054-95
《变压器运行规程》
38.
变压器应按下列规定装设温度测量装置：
a.应有测量顶层油温的温度计(柱上变压器可不装)，无人值班变电站内的变压器应装设指示顶层油温最高值的温度计；
b.1000kVA及以上的油浸式变压器、800kVA及以上的油浸式和630kVA及以上的干式厂用变压器，应将信号温度计接远方信号；
69.
所用试验设备、仪器仪表， 都必须符合国家或部颁现行技术标准，应有出厂合格证和技术文件。各种仪器仪表应经计量部门校验合格，并应定期复验。
《电气安全管理规程》
70.
自制试验设备、仪器仪表必须技术资料齐全并经有关部门鉴定合格，出具合格证明后才能使用。
《电气安全管理规程》
71.
试验站（室）应按规定配备各种绝缘用具、防护用品、 消防器材，并妥善保管。
7.
变压器室宜采用自然通风，夏季排风温度不宜高于45℃.
B
5
（GB50053-94）
8.
高、低压变（配）电室不应有与其无关的管道和线路通过。
C
3
（GB50053-94）
9.
变电所与火灾危险环境建筑共用的隔墙应是密室的非燃烧体，穿越墙和楼板处应用非燃烧材料严密封堵。
B
5
（GB50053-94）
10.
配电所、变电所的高压及低压母线宜采用单母线或分段单母线接线。当供电连续性要求高时，高压母线可采用分段单母线带旁路母线或双母线的接线。
14.
采用计算机监控系统时，远方、就地操作均应具备电气闭锁功能。
B
5
《防止电力生产重大事故的二十五项重点要求》
15.
电气设备外露可导电部分，必须与接地装置有可靠的电气连接，成排的配电装置的两端均应与接地线相连。
B
5
（GB50053-94）
16.
配电装置室的门应在门内侧装设不用钥匙开启的弹簧锁,严禁使用门闩,相邻配电装置之间加有门时,门应能向两个方向开启。
B
5
GB50054-95
57.
直埋电缆与道路交叉穿管保护时,保护管应伸出路基1m.
B
5
GB50054-95
58.
电缆敷设的最小弯半径应符合:控制电缆10D、无铠装交联聚乙烯绝缘电力电缆10D、钢铠装交联聚乙烯绝缘电力电缆15D。
注：其中D为电缆外径。
B
5
GB50168-92
59.
凡穿越墙壁、楼板和电缆沟而进入控制室、电缆夹层、控制板及仪表盘、保护盘等处的电缆孔、洞、竖井和进入油区的电缆入口处必须用防火材料严密封堵。
《电气安全管理规程》
29.
直埋电缆的起点、终端、转折处、预留段、 中间接头和沿线每隔一定距离应该有明显的永久性的电缆路径标志。
《电气安全管理规程》
四
变压器、变压器室
30.
变压器应有铭牌，并标明运行编号和相位标志。
《变压器运行规程》
31.
安装在变压器室内或台上、柱上的配电变压器亦应编号并悬挂警告牌。
《变压器运行规程》
《电气安全管理规程》
八
接地、防雷、防火
72.
变电所电气设备外露可导电部分,必须与接地装置可靠的电气连接。
32.
室(洞)内安装的变压器应有足够的通风，避免变压器温度过高。装有机械通风装置的变压器室，在机械通风停止时，应能发出远方信号。变压器的通风系统一般不应与其他通风系统连通。
《变压器运行规程》
33.
变压器在运行情况下，应能安全地查看储油柜和套管油位、顶层油温、气体继电器，以及能安全取气样等，必要时应装设固定梯子。
《电气安全管理规程》
67.
试验区危险部位和门上方应装设红色灯光警告信号，有“高压危险”、“严禁入内”等标志牌。所有安全指示、警告信号、联锁装置必须灵敏可靠。
《电气安全管理规程》
68.
试验站（室）内的试验设备、测量装置、被试品、 试验接线的布置必须保证足够的安全净距，操作台的位置应便于观察整个试区。
《电气安全管理规程》
《电气安全管理规程》
46.
电缆隧道应避开高温、燃爆地段，并应有防渗漏措施，在自然通风不能满足电缆隧道散热的要求时，应设机械通风装置，并与火灾报警、灭火装置联锁。
B
5
《冶金企业安全卫生设计规范》
47.
所有电缆隧道、电缆通道应每隔70m设一道防火隔墙。电缆隧道通过变电所、电器室的部位，也应设防火隔墙。电缆穿过电器室的墙壁、顶棚、楼板或穿出配电柜时也应用防火堵料封堵，每根电缆的表面应涂以适当长度和厚度的防火涂料。
总油量超过６００公斤时,应安装在单独的防爆间内。
《电气安全管理规程》
23.
低压配电装置室内通道的宽度应不小于下列数值：
１．配电屏单列布置，屏前通道为１.５米。
２．配电屏双列布置，屏前通道为２米。
３．屏后通道：单列布置为１米。
双列布置共用通道为１．５米。
４．动力配电箱前通道为１．２米。
《电气安全管理规程》
《变压器运行规程》
41.
吸湿器完好，吸附剂干燥；
《变压器运行规程》
42.
引线接头、电缆、母线应无发热迹象；
《变压器运行规程》
43.
各控制箱和二次端子箱应关严，无受潮；
《变压器运行规程》
44.
变压器室的门、窗、照明应完好，房屋不漏水
《变压器运行规程》
五
电缆敷设
45.
电缆沟在进入建筑物处应设有防火墙。 电缆隧道在进入建筑物和变电所围墙处应设带门的防火墙，防火门应用非易燃材料制作并加锁。
《变压器运行规程》
37.
变压器的冷却装置应符合以下要求：
1.按制造厂的规定安装全部冷却装置；
2.强油循环的冷却系统必须有两个独立的工作电源并能自动切换。当工作电源发生故障时，应自动投入备用电源并发出音响及灯光信号；
3.强油循环变压器，当切除故障冷却器时应发出音响及灯光信号，并自动(水冷的可手动)投入备用冷却器；
c.8000kVA及以上的变压器应装有远方测温装置；
d.强油循环水冷却的变压器应在冷却器进出口分别装装设测温装置；
e.测温时，温度计管座内应有充有变压器油；
f.干式变压器应按制造厂的规定，装设温度测量装置。
3.1.7无人值班变电站内20000kVA及以上的变压器，应装设远方监视负载电流和顶层油温的装置。
《变压器运行规程》
34.
变压器室的门应采用阻燃或不燃材料，并应上锁。门上应标明变压器的名称和运行编号，门外应挂“止步，高压危险”的标志牌。
《变压器运行规程》
35.
安装油浸式电力变压器的场所应按有关设计规程规定设置消防设施和事故储油设施，并保持完好状态。
《变压器运行规程》
36.
变压器应按有关标准的规定装设保护和测量装置。
B
5
GB50058-92
二
配电装置
17.
配电装置中在断路器和刀闸（隔离开关）之间， 必须装设动作可靠的安全联锁装置。
电源侧刀闸和配电装置网门（或安全遮栏网门）之间也应装设安全联锁装置。
《电气安全管理规程》
18.
配电装置各回路相序排列应一致。硬导体的各相应按规定涂色， 绞线一般只标明相别。
配电装置应编号。
B
5
（GB50053-94）
4.
变电所的门应向外开，相邻的配电室门应双开。
5.
变电所的通气孔应安装网孔小于2.5*2.5mm的金属网。
B
5
（GB50053-94）
6.
长度大于7m的变电室应设置两个出口，并宜布置在变电室的两端。长度大于60m室，宜增加一个出口，门应向外开。
B
5
（GB50053-94）
各种开关的“分”“合”标志要明显。
《电气安全管理规程》
19.
户外高压配电装置带电部分的上面或下面，严禁照明、 通讯和信号等架空线路通过。
户外高压配电装置之间和周围必须有保证人身安全的操作、巡视通道。
《电气安全管理规程》
20.
高压配电装置室内各种通道的最小宽度符合要求。
《电气安全管理规程》
21.
表３－２高压配电装置室内各种通道的最小宽度（净距ｍｍ）
《电气安全管理规程》
63.
安全用具使用后，应擦拭干净，存放在干燥通风处，保持清洁， 防止潮湿。
《电气安全管理规程》
64.
绝缘安全用具应定期进行试验。
《电气安全管理规程》
七
电气试验站（室）
65.
高电压试验站（室）应有屏蔽装置、门窗屏蔽连接应可靠。
《电气安全管理规程》
66.
试验区应设高度不低于１.７米的安全防护遮栏，试验区内所有的门必须有联锁装置。
变配电所及电气室检查表
序号
检查项目和内容
项目类别
标准分
检查依据
实际情况
评分结果
一
变配电所
1.
变电所应选择在接近负荷中心，进出线方便、设备运输方便的场所。
C
3
《10KV及以下变电所设计规范》（GB50053-94）
2.
通往变配电所的道路应畅通,所周围必须有足够的安全消防通道。
《电气安全管理规程》
3.
变电所应布置在爆炸火灾危险环境之外，地势不应低洼，防止雨后积水。
B
5
《冶金企业安全卫生设计规范》
51.
严禁将电缆直接搁置在蒸汽管道上，架空敷设电缆时，电缆与蒸汽管道净距不应少于1米（电力电缆）和0.5米（控制电缆）。
A
7
GB50058-92
52.
电缆沟和电缆隧道应设防水措施，其底部排水沟坡度不应小于0.5%。
B
5
GB50054-95
