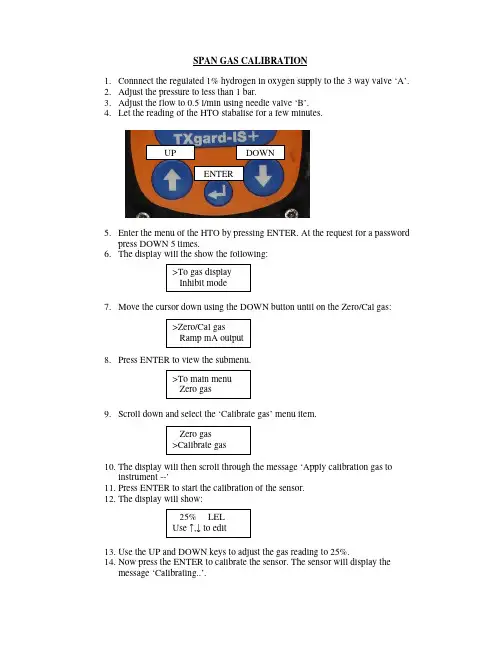

巴纳XMTC6211氢分析仪校验技术指导书

频谱分析仪使用指南

Spectrum Analyzer Basics 频谱分析仪是通用的多功能测量仪器。例如：频谱分析仪可以对普通发射机进行多项测量，如频率、功率、失真、增益和噪声特性。 功能范围(Functional Areas ) 频谱分析仪的前面板控制分成几组，包含下列功能：频率扫描宽度和幅度(FREQUENCY,SPAN&LITUDE)键以及与此有关的软件菜单可设置频谱仪的三个基本功能。 仪器状态(INSTRUMENT STATE )：功能通常影响整个频谱仪的状态，而不仅是一个功能。 标记(MARKER)功能：根据频谱仪的显示迹线读出频率和幅度 提供信号分析的能力。 控制(CONTRIL)功能：允许调节频谱分析的带宽，扫描时间和 显示。 数字(DATA)键：允许变更激活功能的数值。 窗口(WINDOWS)键：打开窗口显示模式，允许窗口转换，控 制区域扫宽和区域位置。 基本功能(Fundamental Function) 频谱分析仪上有三种基本功能。通过设置中心频率，频率扫宽或者起始和终止频率，操作者可控制信号在频幕上的水平位置。信号的垂直位置由参考电平控制。一旦按下某个键，其

功能就变成了激活功能。与这些功能有关的量值可通过数据输入控制进行改变。 Sets the Center Frequency Adjusts the Span Peaks Signal Amplitude to 频率键(FREQUENCY) 按下频率( FREQUENCY)键，在频幕左侧显示CENTER 表示中心频率功能有效。中心频率(CENTERFREQ)软键标记发亮表示中心频率功能有效。激活功能框为荧屏上的长方形空间，其内部显示中心频率信息。出现在功能框中的数值可通过旋钮，步进键或数字/单位键改变。 频率扫宽键(SPAN) 按下频率扫宽 (SPAN)键， (SPAN)显示在活动功能框中，(SPAN)软键标记发亮，表明频率扫宽功能有效。频率扫宽的大小可通过旋钮，步进键或数字键/单位键改变。 幅度键(AMPLITUDE)按下 按下幅度键(AMPLITUDE)参考电平(REFLEVEL)0dbm显示在 激活功能框中，( REFLEVEL)软键标记发亮，表明参考电平功

ZVB网络分析仪的使用操作手册

文件编号: 文件版本: A ZVB矢量网络分析仪操作指导书 V 1.0 拟制 _____________ 日期_______________ 审核 _____________ 日期_______________ 会审 _____________ 日期_______________ 批准 _____________ 日期______________ 生效日期：2006.10

操作规范： 使用者要爱护仪器，确保文明使用。 1、开机前确保稳压电源及仪器地线的正确连接。 2、使用中要求必须佩戴防静电手镯。 3、使用中不得接触仪器接头内芯（含连接电缆） 4、使用时不允许工作台有较大振动。 5、使用中不能随意切断电源，造成不正常关机。不能频繁开关机。 6、使用射频电缆时不要用力大，确保电缆保持较大的弧度。用毕电缆接头上加接头盖。 7、旋接接头时，要旋接头的螺套，尽量确保内芯不旋转。 8、尽量协调、少用校准件。校准件用毕必须加盖放回器件盒。 9、转接件用毕应加盖后放回盒中。 10、停用时必须关机，关闭稳压电源。方可打扫卫生。 11、无源器件调试必须佩戴干净的手套。 ______________________________________________________________________________

概述：1、本说明书主要为无源器件调试而做，涵盖了无源器件调试所需的矢量网络分析仪基本能，关于矢量网络分析仪的其它更进一步的使用，请参照仪器所附的使用说明书。 2、本说明书仅以ZVB4矢量网络分析仪为例，对其它型号矢量网络分析仪，操作步骤基本相 同，只是按键和菜单稍有差别。 3、仪器使用的一般要求仪器操作使用规范。 4、方框内带单引号的键为软菜单（soft menu）， 5、本仪器几乎所有操作都可以通过鼠标进行。

频谱分析仪的使用方法

频谱分析仪的使用方法（第一页） 13MHz信号。一般情况下，可以用示波器判断13MHz电路信号的存在与否，以及信号的幅度是否正常，然而，却无法利用示波器确定13MHz电路信号的频率是否正常，用频率计可以确定13MHz电路信号的有无，以及信号的频率是否准确，但却无法用频率计判断信号的幅度是否正常。然而，使用频谱分析仪可迎刃而解，因为频谱分析仪既可检查信号的有无，又可判断信号的频率是否准确，还可以判断信号的幅度是否正常。同时它还可以判断信号，特别是VCO信号是否纯净。可见频谱分析仪在手机维修过程中是十分重要的。 另外，数字手机的接收机、发射机电路在待机状态下是间隙工作的，所以在待机状态下，频率计很难测到射频电路中的信号，对于这一点，应用频谱分析仪不难做到。 一、使用前须知 在使用频谱分析仪之前，有必要了解一下分贝(dB)和分贝毫瓦(dBm)的基本概念，下面作一简要介绍。 1．分贝(dB) 分贝是增益的一种电量单位，常用来表示放大器的放大能力、衰减量等，表示的是一个相对量，分贝对功率、电压、电流的定义如下： 分贝数：101g(dB) 分贝数=201g(dB) 分贝数=201g(dB) 例如：A功率比B功率大一倍，那么，101gA／B=10182’3dB，也就是说，A功率比B功率大3dB， 2．分贝毫瓦(dBm) 分贝毫瓦(dBm)是一个表示功率绝对值的单位，计算公式为： 分贝毫瓦=101g(dBm) 例如，如果发射功率为lmw，则按dBm进行折算后应为：101glmw／1mw=0dBm。如果发射功率为40mw，则10g40w／1mw--46dBm。 二、频谱分析仪介绍 生产频谱分析仪的厂家不多。我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来，为安捷伦)、马可尼、惠美以及国产的安泰信。相比之下，惠普的频谱分析仪性能最好，但其价格也相当可观，早期惠美的5010频谱分析仪比较便宜，国产的安泰5010频谱分析仪的功能与惠美的5010差不多，其价格却便宜得多。 下面以国产安泰5010频谱分析仪为例进行介绍。 1．性能特点 AT5010最低能测到2.24uv，即是-100dBm。一般示波器在lmv，频率计要在20mv以上，跟频谱仪比相差10000倍。如用频率计测频率时，有的频率点测量很难，有的频率点测最不准，频率数字显示不

ilentEB网络分析仪使用方法精编版

i l e n t E B网络分析仪使 用方法 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

前面板：部件的名称和功能 按键 工作通道/迹线区 用于选择工作通道和迹线的一组按键。 输入区 E5061B 的前面板上提供了用于输入数字数据的一组按键。

仪器状态区 与宏程序功能、存储和调用功能、控制/管理功能以及预设 E5061B（将其返回到预设状态）相关的一组按键。

标记/分析区 用于通过使用标记等来分析测量结果的一组按键。

最小值、峰值和带有目标值的点）。还可以查找带宽参数（最多六个）并显示它们。 Marker Fctn 在中显示“Marker Fctn”菜单。通过操纵“Marker Function”菜单，不仅可以指定通道中的标记扫描范围和标记耦合，还可以显示迹线上的统计数据。 Analysis在中显示“Analysis”菜单。通过操纵“Analysis”菜单，可以使用故障定位、SRL 和每个极限测试的分析功能。 浏览区（前面板上没有标签） 浏览区中的按键和旋钮用于在功能键菜单、表格（极限表、分段表等）或对话框中的选定（高亮显示的）区域中进行浏览，以及通过增加或减少来更改数据输入区域中的数值。当使用屏幕上显示的浏览区按键，从两个或多个对象（功能键菜单、数据输入区域等）中选择一个要操纵对象的时，首先按中的 Foc（聚焦）键，以选择要操纵的对象（将焦点置于该对象上），然后操纵浏览区按键（旋钮），在选定（高亮显示）的对象之间移动或更改数值。 下面的描述说明了当焦点在功能键菜单上时和当焦点在数据输入区域中时浏览区按键的作用。有关操纵表和对话框的更多信息，请参考所有这些功能的操纵步骤。 按键名称说明 旋钮 （顺时针旋转 或逆时针转 上下移动对功能键的选择（高亮显示）。

安立 MS2721A频谱分析仪 中文操作指南

按键功能介绍： Shift + File (数字键7)：与文件操作相关的功能，包括测量结果的保存、打印，以及各种文件操作 Shift + System (数字键8)：系统菜单，包括系统状态测试、语言选择、网络地址设置等功能 Shift + Mode (数字键9)：模式菜单，用于选择频谱分析模式或者干扰分析模式 Shift + Measure (数字键4)：单键测量菜单，包括场强、占用带宽、信道功率、临道比、AM/FM解调，以及C/I测试 Shift + Trace (数字键5)：与轨迹操作有关的功能菜单，包括轨迹的选择，轨迹的操作（最大保持、最小保持、平均等），另外还可以存储和调回曲线 Shift + Limit (数字键6)：用于编辑和开/关限制线功能，并可以打开极限报警功能 Shift + Preset (数字键1)：系统复位菜单 Shift + Calibrate (数字键2)：在本仪表上不起作用 Shift + Sweep (数字键3)：与频率扫描有关的功能，包括扫描时间的设置、扫描以及触发方式的选择，另外还有检波器模式的选择（正峰值、负峰值、均方根、样本） 一般可以用返回回到上一级菜单，用更多进入第二屏菜单，也可以直接按Back 按键返回上一级菜单。另外，要取消当前的操作或者设置，可以按最上方的Esc 按键。 1. 工作模式的选择 Shift+Mode（数字键9），然后通过拨轮或者上/下键选择频谱分析模式（Spectrum Analyzer）或者干扰分析模式（Interference Analyzer） 2. 仪表复位操作 在某些情况下，由于仪表参数设置的冲突，有些功能可能不能正常工作，这时通过复位操作可以使仪表恢复正常状态，具体操作方法如下： Shift+Preset（数字键1），然后选择预置，就可以恢复初始状态了

安立频谱仪使用说明

安立频谱仪介绍

安立频谱仪使用章程 频谱分析仪的正面图如下： 下面介绍这些按键的功能： 第三章按键功能 硬键 硬键是指在面板上用黑色和蓝色标注的按键，他们有着特殊的功能。功能硬键有四种，他们位于下端，而右端则有17个硬键，这17个硬键中有12个硬键有着双重的功能，这就要看当前所使用的模式而决定它们的功能了。 功能硬键 模式 按一下“MODE（模式）”键，然后用“UP/DOWN（上下）”键来选 择所要操作的模式，然后再按“ENTER（回车）”键来确认所选的模 式。 FREQ/SPAN （频率/频宽）

按一下“FREQ/SPAN(频率/频宽)”键后便会出现“CENTER(中心)、 FREQUENCY（频率）、SPAN(频宽)、START(开始频率)和STOP(截 至频率)的选项。我们可以通过相应的软键来选择相应的功能。AMPLITUDE (幅度) 按一下“AMPLITUDE(幅度)”键后便会出现“REFLEVEL(参考电平)、 SCALE(刻度)、ATTEN(衰减)、REF LEVEL OFFSET(参考电平偏移)、 和UNITS(单位)”选项，我们可以通过相应的软键来选择相应的功能。BW/SWEEP (带宽/扫描) 按一下“BW/SWEEP(带宽/扫描)”键后便会出现“RBW、VBW、 MAXHOLD(保持最大值)、A VERAGE(平均值)和DETECTION（检 测）”选项，我们可以通过相应的软键来选择相应的功能。KEYPAD HARD KEYS (面板上的硬键) 下面的这些按键是用黑色字体标注的 0～9 是当需要进行测量或修改数据时用来输入数据的。 ＋/－ 这个键可以使被操作的数值的符号发生变化即正负变化。 . 入小数点。 ESCAPE CLEAR 这个键的功能是退出当前操作或清楚显示。如果您在进行参数修改时 按一下这个键，则该参数值只保存最后一次操作的有效值，如果再按 一次该键则关闭该参数的设置窗口。再正常的前向移动（就是进入下 层目录）中，按一下这个键则返回上层目录。如果在开该仪器的时候 一直按下该键则仪器将恢复出厂时的设置。 UP/DOWN ARROWS

网络分析仪工作原理及使用要点

网络分析仪工作原理及使用要点 本文简要介绍41所生产的AV362O矢量网络分析的测量基本工作原理以及正确使用矢量网络分析测量电缆传输及反射性能的注意事项。 1.DUT对射频信号的响应 矢量网络分析仪信号源产生一测试信号，当测试信号通过待测件时，一部分信号被反射，另一部分则被传输。图１说明了测试信号通过被测器件（DUT）后的响应。 图１DUT 对信号的响应 2.整机原理： 矢量网络分析仪用于测量器件和网络的反射特性和传输特性，主要包括合成信号源、S 参数测试装置、幅相接收机和显示部分。合成信号源产生30k～6GHz的信号，此信号与幅相接收机中心频率实现同步扫描；S参数测试装置用于分离被测件的入射信号R、反射信号A 和传输信号B；幅相接收机将射频信号转换成频率固定的中频信号，为了真实测量出被测网络的幅度特性、相位特性，要求在频率变换过程中，被测信号幅度信息和相位信息都不能丢失，因此必须采用系统锁相技术；显示部分将测量结果以各种形式显示出来。其原理框图如图２所示： 图２矢量网络分析仪整机原理框图 矢量网络分析内置合成信号源产生30k～6GHz的信号，经过S参数测试装置分成两路，一路作为参考信号R，另一路作为激励信号，激励信号经过被测件后产生反射信号A和传输信号B，由S参数测试装置进行分离，R、A、B三路射频信号在幅相接收机中进行下变频，产生4kHz的中频信号，由于采用系统锁相技术，合成扫频信号源和幅相接收机同在一个锁相环路中，共用同一时基，因此被测网络的幅度信息和相位信息包含在4kHz的中频信号中，此中频信号经过A/D模拟数字变换器转换为数字信号，嵌入式计算机和数字信号处理器

Agilent E5061B网络分析仪使用方法

前面板：部件的名称和功能

按键 工作通道/迹线区 用于选择工作通道和迹线的一组按键。 输入区 E5061B 的前面板上提供了用于输入数字数据的一组按键。

仪器状态区 与宏程序功能、存储和调用功能、控制/管理功能以及预设 E5061B（将其返回到预设状态）相关的一组按键。

标记/分析区 用于通过使用标记等来分析测量结果的一组按键。 浏览区（前面板上没有标签） 浏览区中的按键和旋钮用于在功能键菜单、表格（极限表、分段表等）或对话框中的选定（高亮显示的）区域中进行浏览，以及通过增加或减少来更改数据输入区域中的数值。当使用屏幕上显示的浏览区按键，从两个或多个对象（功能键菜单、数据输入区域等）中选择一个要操纵对象的时，首先按输入区中的 Foc（聚焦）键，以选择要操纵的对象（将焦点置于该对象上），然后操纵浏览区按键（旋钮），在选定（高亮显示）的对象之间移动或更改数值。

下面的描述说明了当焦点在功能键菜单上时和当焦点在数据输入区域中时浏览区按键的作用。有关操纵表和对话框的更多信息，请参考所有这些功能的操纵步骤。 ?焦点位于功能键菜单上时（已选择功能键菜单） 旋钮 （顺时针旋转或 逆时针转动） 上下移动对功能键的选择（高亮显示）。 上/下 箭头键 上下移动对功能键的选择（高亮显示）。 右箭头键 显示上一层功能键菜单。 左箭头键 显示下一层功能键菜单。 Enter或 旋钮（按下） 执行选定功能键的功能。 ?焦点位于数据输入区域中时（已选择数据输入区域） 旋钮 （顺时针旋 转或逆时针 转动） 以小步长增加或减少数据输入区域中的数值。 上/ 下箭头键 以大步长增加或减少数据输入区域中的数值。 左/右箭在数据输入区域来回横向移动光标 键一起使用，以一次更改一个字符的方式更改数据。

安捷伦glenB 频谱分析仪使用说明简介

Agilent E4402B ESA-E Series Spectrum Analyzer 使用方法简介 宁波之猫 2009-6-17

目录

1简介 Agilent ESA-E系列是能适应未来需要的Agilent中性能频谱分析仪解决方案。该系列在测量速度、动态范围、精度和功率分辨能力上，都为类似价位的产品建立了性能标准。它灵活的平台设计使研发、制造和现场服务工程师能自定义产品，以满足特定测试要求，和在需要时用新的特性升级产品。该产品

采用单键测量解决方案，并具有易于浏览的用户界面和高速测量的性能，使工程师能把较少的时间用于测试，而把更多的时间用在元件和产品的设计、制作和查错上。 2.面板 操作区 1.观察角度键，用于调节显示，以适于使用者的观察角度。 2.Esc键，可以取消输入，终止打印。 3.无标识键，实现左边屏幕上紧挨的右边栏菜单的功能。 4.Frequency Channel（频率通道）、Span X Scale（扫宽X刻度）和Amplitude Y scale（幅度Y 刻度）三个键，可以激活主要的调节功能（频率、X轴、Y轴）并在右边栏显示相应的菜单。 5.Control（控制）功能区。 6.Measure（测量）功能区。 7.System（系统）功能区。 8.Marker（标记）功能区。 9.软驱和耳机插孔。 10.步进键和旋钮，用于改变所选中有效功能的数值。 11.音量调节。 12.外接键盘插口。 13.探头电源，为高阻抗交流探头或其它附件提供电源。 14.Return键，用于返回先前选择过的一级菜单。 15.Amptd Ref Out，可提供－20dBm的50MHz幅度参考信号。 16.Tab（制表）键，用于在界限编辑器和修正编辑器中四处移动，也用于在有File菜单键所访问对话 框的域中移动。 17.信号输入口（50Ω）。在使用中，接50ΩBNC电缆，探头上必须串联一隔直电容（30PF左右，陶瓷 封装）。探头实物：

频谱分析报告仪地使用方法

频谱分析仪的使用方法 13MHz信号。一般情况下，可以用示波器判断13MHz电路信号的存在与否，以及信号的幅度是否正常，然而，却无法利用示波器确定13MHz电路信号的频率是否正常，用频率计可以确定13MHz电路信号的有无，以及信号的频率是否准确，但却无法用频率计判断信号的幅度是否正常。然而，使用频谱分析仪可迎刃而解，因为频谱分析仪既可检查信号的有无，又可判断信号的频率是否准确，还可以判断信号的幅度是否正常。同时它还可以判断信号，特别是VCO信号是否纯净。可见频谱分析仪在手机维修过程中是十分重要的。 另外，数字手机的接收机、发射机电路在待机状态下是间隙工作的，所以在待机状态下，频率计很难测到射频电路中的信号，对于这一点，应用频谱分析仪不难做到。 一、使用前须知 在使用频谱分析仪之前，有必要了解一下分贝(dB)和分贝毫瓦(dBm)的基本概念，下面作一简要介绍。 1．分贝(dB) 分贝是增益的一种电量单位，常用来表示放大器的放大能力、衰减量等，表示的是一个相对量，分贝对功率、电压、电流的定义如下： 分贝数：101g(dB) 分贝数=201g(dB) 分贝数=201g(dB) 例如：A功率比B功率大一倍，那么，101gA／B=10182’3dB，也就是说，A功率比B功率大3dB， 2．分贝毫瓦(dBm) 分贝毫瓦(dBm)是一个表示功率绝对值的单位，计算公式为： 分贝毫瓦=101g(dBm) 例如，如果发射功率为lmw，则按dBm进行折算后应为：101glmw／1mw=0dBm。如果发射功率为40mw，则10g40w／1mw--46dBm。 二、频谱分析仪介绍 生产频谱分析仪的厂家不多。我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来，为安捷伦)、马可尼、惠美以及国产的安泰信。相比之下，惠普的频谱分析仪性能最好，但其价格也相当可观，早期惠美的5010频谱分析仪比较便宜，国产的安泰5010频谱分析仪的功能与惠美的5010差不多，其价格却便宜得多。 下面以国产安泰5010频谱分析仪为例进行介绍。 1．性能特点 AT5010最低能测到2.24uv，即是-100dBm。一般示波器在lmv，频率计要在20mv以上，跟频谱仪比相差10000倍。如用频率计测频率时，有的频率点测量很难，有的频率点测最不准，频率数字显示不稳定，甚至测不出来。这主要足频率计灵敏度问题，即信号低于20mv频率计就无能为力了，如用示波器测量时，信号5％失真示波器看不出来，在频谱仪上万分之一的失真都能看出来。

安捷伦网络分析仪使用手册

网络分析仪使用手册 目录 ACTIVE CH/TRACE Block: Channel Prev：选择上一个通道 Channel Next：选择下一个通道 Trace Prev：选择上一个轨迹 Trace Next：选择下一个轨迹RESPONSE Block: Channel Max: 通道最大化 Trace Max: 轨迹最大化 Meas: 设置S参数 Format: 设置格式 Scale: 设置比例尺 Display: 设置显示参数 Avg: 波形平整 Cal: 校准 STIMULUS Block: Start: 设置频段起始位置 Stop: 设置频段截止位置 Center: 设置频段中心位置 Span: 设置频段范围 Sweep Setup: 扫描设置 Trigger: 触发 NAVIGATION Block: Enter: 确定 ENTRY Block: Entry off: 取消当前窗口 Back space: 退格键 Focus: 窗口切换键 +/-: 正负切换键 G/n, M/,k/m: 单位输入 INSTR STATE Block: Macro Setup: Macro Run: Macro Break: Save/Recall: 程序载入载出键 System: 系统功能键 Preset: 预设置键 MKR/ANALYSIS Block: Marker: 标记键 Marker Search: 标记设置键 Marker Fctn: 标记功能 Analysis: 分析 部分按键详细功能： ------------------------------------------------------------ System: (系统功能设定) Print: 将显示屏画面打印出来 Abort printing: 终止打印 Printer setup: 配置打印机 Invert image: 颠倒图象颜色 Dump screen image: 将显示屏画面保存到硬盘中 E5091A setup: 略 Misc setup: 混杂功能 Beeper: 发声控制 Beeper complete: 开/关提示音 Test beeper complete: 测试开/关提示音 Beep warning: 开/关警告音 Test beep warning: 测试开/关警告音 Return: 返回 GPIB setup: 略 Network setup: 略 Clock setup: 时钟设定 Set date and time: 设置日期和时间 Show clock: 开/关时间显示 Return: 返回 Key lock: 锁定功能 Front panel & keyboard lock: 锁定前端面板和键盘 Touch screen & mouse lock: 锁定触摸屏和鼠标

网络分析仪8712ET的使用方法

8712ET简介 8712E是Agilent公司生产的系列经济型射频网络分析仪，其中ET型是传输/反射分析仪。 1.18712ET基本原理 8712ET是在一台射频网络分析仪的基础上增加了若干硬件、软件构成。图1是射频网络分析仪的原理方框图，它由扫频信号发生器（通常内置）、用于分离前向和后向测试信号的测试部分、一个多波段相位相干高灵敏度的接收器、信号处理和显示等部分组成。 图1原理方框图 在进行测量时，仪器发出扫频信号，信号通过输出口送到待测设备，信号通过设备后送回网络分析仪。由于待测设备接口的输入阻抗与网络分析仪输出阻抗不可能理想匹配，必然会反射一部分信号。网络分析仪对输出和输入信号进行比较可得出待测设备的传输指标，如增益、插入损失、分配损失等；对输出和反射信号进行比较可得出待测设备的反射指标，如反射损耗等。 1.28712ET主要参数和特点 8712ET的频率范围是300kHz～1.3GHz，频率分辨率是1Hz，频率精度<5×10-6；不配置衰减器输出功率范围为0～+16dBm，配置衰减器后可达-60～+15dBm；系统阻抗有50Ω和75Ω两种，在CATV系统中使用阻抗为75Ω的；既可进行窄带检测，又可进行宽带检测，100dB的动态范围，扫描速度快（50ms完成一次扫描）；具有各种接口，通过标准LAN(局域网)接口数据能直接通过网络共享，用PC应用软件分析、处理或发送到联网打印机上。 1.38712ET仪器面板 8712ET的面板左边是显示屏，其用于显示测量图形和数值。屏幕右边有8个软键，分别对应屏幕右边排列的菜单。右上是软盘驱动器，它下面左下框的数字键、旋钮、上下键等用于数字输入和修改。软盘驱动器右下框的4个按键是系统键，用于存储、调用系统配置或测量数据等操作。再下面的3个框分别是测量曲线选择部分（对曲线1和2进行选择）、信号源设置部分（包括频率特性、扫频特性、输出功率和菜单，用于对选择信号源各种参数进行设置）、配置部分（包括刻度键、显示键、校正键、光标键、格式键和平均键，用于选择各种配置进行设置）。右下是两个N型接头，左边的是输出接口，右边的是输入接口。 28712ET的基本操作 2.1测量前的工作 （1）仪器的各种软、硬件是在购买时确定的，需要根据有线电视系统测量的特点正确配置。如系统阻抗必须是75Ω，输出功率范围、动态范围等都要满足系统要求。 （2）设备加电前注意电源输入选择是否正确，特别是第一次开机时。和许多进口仪器相同，8712ET的电源输入可以是交流110V或220V，使用前必须确保输入选择拨到220V位置，否则会烧毁仪器电源模块。 （3）仪器校正8712ET在第一次使用、经过一段时间使用或更换了测试线缆后，需要进行校正，其步骤为：开机预热30min，按下面板上校正键（CAL），按软键选择屏幕上选项进入自动校正，按照屏幕上的提示，依次将开路接头、短路接头接到输出口，再按提示将输出口和输入口直通，依次操作并确认后校正就完成了。注意在校正时最好使用测量时使用的电缆，否则在后面测量的结果中将包括与原用电缆不同的测试电缆的相关因素，造成测试结果的误差。

史上最好的频谱分析仪基础知识(收藏必备)

频谱分析是观察和测量信号幅度和信号失真的一种快速方法，其显示结果可以直观反映出输入信号的傅立叶变换的幅度。信号频域分析的测量范围极其宽广，超过140dB，这使得频谱分析仪成为适合现代通信和微波领域的多用途仪器。频谱分析实质上是考察给定信号源，天线，或信号分配系统的幅度与频率的关系，这种分析能给出有关信号的重要信息，如稳定度，失真，幅度以及调制的类型和质量。利用这些信息，可以进行电路或系统的调试，以提高效率或验证在所需要的信息发射和不需要的信号发射方面是否符合不断涌现的各种规章条例。 现代频谱分析仪已经得到许多综合利用，从研究开发到生产制造，到现场维护。新型频谱分析仪已经改名叫信号分析仪，已经成为具有重要价值的实验室仪器，能够快速观察大的频谱宽度，然后迅速移近放大来观察信号细节已受到工程师的高度重视。在制造领域，测量速度结合通过计算机来存取数据的能力，可以快速，精确和重复地完成一些极其复杂的测量。 有两种技术方法可完成信号频域测量（统称为频谱分析）。 1．FFT分析仪用数值计算的方法处理一定时间周期的信号，可提供频率；幅度和相位信息。这种仪器同样能分析周期和非周期信号。FFT 的特点是速度快；精度高，但其分析频率带宽受ADC采样速率限制，适合分析窄带宽信号。 2．扫频式频谱分析仪可分析稳定和周期变化信号，可提供信号幅度和频率信息，适合于宽频带快速扫描测试。

图1 信号的频域分析技术 快速傅立叶变换频谱分析仪 快速傅立叶变换可用来确定时域信号的频谱。信号必须在时域中被数字化，然后执行FFT算法来求出频谱。一般FFT分析仪的结构是：输入信号首先通过一个可变衰减器，以提供不同的测量范围，然后信号经过低通滤波器，除去处于仪器频率范围之外的不希望的高频分量，再对波形进行取样即模拟到数字转换，转换为数字形式后，用微处理器（或其他数字电路如FPGA,DSP）接收取样波形，利用FFT计算波形的频谱，并将结果记录和显示在屏幕上。 FFT分析仪能够完成多通道滤波器式同样的功能，但无需使用许多带通滤波器，它使用数字信号处理来实现多个独立滤波器相当的功能。从概念上讲，FFT方法

网络分析仪操作规范

操作规范 变更记录表

操作规范 1.目的： 明确网络分析仪的操作方法及注意事项确保产品测量的准确性及有效性。 2.范围： 适用于本公司所有产品的导电性能测量与分析。 3.职责： .本文制订/修改权责部门属品质部。 .使用部门负责设备的一级保养工作和日常维护工作。 4.内容： 仪器结构与各配套设备名称: 待系统跳到指定界面后选择“Calibrate”键一次如下图所示:

待系统跳到指定界面后选择“1+port cal ”键一次如下图所示: 操作规范 然后将校正接口 3个连接端分别从“ Open ” 、“Short ”、“Load ”连接于仪器 PORT1接口进行校正(在按装时注意用力均匀确保顺畅)如图：先选择校正接口“O ”接在测试端口后，按“Open ”键，如下图：依次校正“S ”及“L ”接口接在测试端口。 上述校正完成后选择“Done ”键一次系统跳到以下界面: 100K ”修改: 操作规范 4. 输入数据“1800MHZ ”后，界面如下图所示: 设置终值，按“Stop ”键一次系统跳到以下界面，输入数据“2500MHZ ”。终值设置完毕如图: 操作规范 设置迹线刻度，按输入数据 “5dB ”后再按“Divisions ” 键一次将其值修改为15,页面显示为:

设置测量端口，按“Meas”键,系统进入界面如图，将Measurenment菜单选择“S11”: 操作规范 设置迹线格式，按“Format”键,系统进入界面如图，将菜单选择“Log Mag”: 网络分析仪天线的设置 将天线连接在端口port1，设置Mark值；按“MARK”键,系统进入界面如图，将菜单选择“Mark1”: 操作规范 将上图中MARK1的值定在Log Mag迹线最低峰值;即将“光标1”移到低峰如图所示，屏幕上端会显示低峰值，如：“”；再按“Mark1”确定。 然后选择“Marker2”键一次并将光标‘2’移到距离光标1相差200MHZ的位置系统显视以下界面： 操作规范 保存天线设置值，按“Save/Recall”键，选择“Save State”键将其保存为“State1”保存设置系统如图所示: 操作规范 产品测量: 先将上述天线的设置保存值呼出后进行产品测量:按“Save/Recall”键，选择“Recall State”

安捷伦 E4402B频谱分析仪使用操作说明书

频谱分析仪使用方法简介 1简介 频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、频谱度、频谱稳定度和交调失真等信号参数的测量，可用于测量放大器和滤波器等电路系统的某些参数，分析信号频率分量(频率和功率)，是一种多用途的电子测量仪器。频谱分析仪是对无线电信号测量的必备手段，是从事电子产品研发、生产、检验的常用工具。因此被称为工程师的射频万用表 2.面板

2.1 操作区 1.观察角度键，用于调节显示，以适于使用者的观察角度。 2.Esc键，可以取消输入，终止打印。 3.无标识键，实现左边屏幕上紧挨的右边栏菜单的功能。 4.Frequency Channel（频率通道）、Span X Scale（扫宽X刻度）和Amplitude Y scale（幅度Y刻度）三个键，可以激活主要的调节功能（频率、X轴、Y 轴）并在右边栏显示相应的菜单。 5.Control（控制）功能区。 6.Measure（测量）功能区。 7.System（系统）功能区。 8.Marker（标记）功能区。 9.软驱和耳机插孔。 10.步进键和旋钮，用于改变所选中有效功能的数值。 11.音量调节。 12.外接键盘插口。 13.探头电源，为高阻抗交流探头或其它附件提供电源。 14.Return键，用于返回先前选择过的一级菜单。 15.Amptd Ref Out，可提供－20dBm的50MHz幅度参考信号。 16.Tab（制表）键，用于在界限编辑器和修正编辑器中四处移动，也用于在有 File菜单键所访问对话框的域中移动。 17.信号输入口（50Ω）。在使用中，接50ΩBNC（卡口配合性连接器）电缆， 探头上必须串联一隔直电容（30PF左右，陶瓷封装）。 18.Next Window键，可用来选择在支持分屏显示方式功能中（如区域标记）的 有效窗口，在这样的方式下，按下Zoom键将允许在有效窗口的分屏显示与全屏显示间进行转换。 19.Help键，按下后屏幕会提示按面板或菜单上的键，按后会显示相应说明。 20.射频输出（50Ω），是内部跟踪发生器的源输出，只适用与选件1DN或1DQ。 如果跟踪发生器的输出功率过大，则有可能损坏被测器件，不要超过被测器件所能容许的最高功率。 21.I（电源开）键，接通分析仪电源。O（备用）键，断开分析仪多数电路的电 源。实际适用中，用I键开机，O键关机，拔掉电源线才能完全断电。开机后需5分钟时间预热，以保证分析仪满足器全部技术指标。 22.数字键盘区。

频谱分析仪at5010使用方法

频谱分析仪 Spectrum Analyzer 系统主要的功能是在频域里显示输入信号的频谱特性.频谱分析仪依信号处理方式的不同,一般有两种类型;即时频谱分析仪(Real-Time Spectrum Analyzer)与扫描调谐频谱分析仪(Sweep-Tuned Spectrum Analyzer). 即时频率分析仪的功能为在同一瞬间显示频域的信号振幅,其工作原理是针对不同的频率信号而有相对应的滤波器与检知器(Detector),再经由同步的多工扫描器将信号传送到CRT萤幕上,其优点是能显示周期性杂散波(Periodic Random Waves)的瞬间反应,其缺点是价昂且性能受限於频宽范围,滤波器的数目与最大的多工交换时间(Switching Time). 最常用的频谱分析仪是扫描调谐频谱分析仪,其基本结构类似超外差式接收器,工作原理是输入信号经衰减器直接外加到混波器,可调变的本地振荡器经与CRT同步的扫描产生器产生随时间作线性变化的振荡频率,经混波器与输入信号混波降频后的中频信号(IF)再放大,滤波与检波传送到CRT的垂直方向板,因此在CRT的纵轴显示信号振幅与频率的对应关系. 影响信号反应的重要部份为滤波器频宽,滤波器之特性为高斯滤波器(Gaussian-Shaped Filter),影响的功能就是量测时常见到的解析频宽(RBW,ResolutionBandwidth).RBW代表两个不同频率的信号能够被清楚的分辨出来的最低频宽差异,两个不同频率的信号频宽如低於频谱分析仪的RBW,此时该两信号将重叠,难以分辨,较低的RBW固然有助於不同频率信号的分辨与量测,低的RBW将滤除较高频率的信号成份,导致信号显示时产生失真,失真值与设定的RBW密切相关,较高的RBW固然有助於宽频带信号的侦测,将增加杂讯底层值(Noise Floor),降低量测灵敏度,对於侦测低强度的信号易产生阻碍,因此适当的RBW宽度是正确使用频谱分析仪重要的概念. (9)中频带宽选择(400kHz、20kHz)：选在20kHz带宽时，噪声电平降低，选择性提高，能分隔开频率更近的谱线。此时，若扫频宽度过宽，则由于需要更长的扫描时间，从而造成信号过渡过程中信号幅度降低，使测量不正确。此时“校准失效”LED发亮即表明这一点。 (10)视频滤波器选择(VIDEOFILTER)：可用来降低屏幕上的噪声，它使得正常情况下，平均噪声电平刚好高出其信号(小信号)谱线，以便于观察。该滤波器带宽是4kHz。 (11)Y移位调节(Y-POS)：调节射速垂直方向移动。 (12)BNC 5011输入端口(1NPUT 5011)：在不用输入衰减时，不允许超出的最大允许输入电压为+25V(DC)和十10dBm(AC)。当加上40dB最大输入衰减时，最大输入电压为+20dBm。 (13)衰减器按钮：输入衰减器包括有4个10dB衰减器，在信号进入第一混频器之前，利用衰减器按钮可降低信号幅度。按键压下时衰减器接人。

网络分析仪使用说明书样本

1 目的 本使用说明书为规范矢量网络分析仪的操作, 避免操作不当引起的仪器损坏; 作为培训文件使公司技术人员了解本仪器的使用。 2 适用范围 本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用( 其它型号具有一定的实用价值, 但最大区别在于按键位置以及功能方面有细小区别) 。 3 主要职责 3.1 各部门设备使用者负责实施设备一级保养工作。 3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。 3.3 对新进员工有必要学习此文件时进行培训学习。 4 仪器操作注意事项 4.1 测试产品时, 不能直接加电测试。 4.2 测试功放前, 必须在频谱仪上检测过没有自激, 才能用网络仪测其它指标。 4.3 防止有大的直流电加入, 网络仪最大能承受10V的直流电。 4.4 防止过信号的输入。 4.4.1 网络分析仪的最大允许输入信号为20dBm。

4.4.2 输入信号大于10dBm 时, 应加相应的衰减器。 4.5 仪器使用前确保已接地。 5 仪器面板介绍 5.1 按键区域 1·ACTIVE CH/TRACE: 活动通道区; 2·软驱; 3·RESPONSE: 响应区; 4·NAVIGATION: 导航区; 5·ENTRY: 输入区; 6·STIMULVS: 激励区; 7·MKR/ANALYIS: 标定点/分析; 8·INSTRSTATE: 设备状态区。 注: 见”11 按键翻译”。 TWTX( 深圳) 有限公司 矢量网络分析仪 使用说明书 文件编号 TW/QS-SC-02 版 次 V1.0 页 次 2/16 5.2 显示区域 1 2 3 4 5 Tr1 S11 SWR 1．000/Ref 1.0000 Tr2 S21 Logmag 10dB/Ref 0.00dB Tr3 S22 SWR 1．000/Ref 1.0000 1．表示通道编号; 2．表示通道类型; 1 2 3 6 4 5 7 8 软菜单 USB 接
