塑料多层共挤技术
引言：
复合共挤出片材使多层具有不同特性的物料在挤出过程中彼此复合在一起，使制品兼有几种不同材料的优良特性，在特性上进行互补，从而得到特殊要求的性能和外观，如防氧和防湿的阻隔能力、着色性、保温性、热成型和热粘合能力及强度、刚度、硬度等机械性能。
高聚物被誉为20世纪人类最重大的20项发明之一。
由于高聚物本身具有良好的物理机械特性，因此，广泛地应用于工农业生产、交通运输、医疗、国防及日常生活中。
随着高聚物新型材料的不断出现和市场上对高聚物挤出产品性能要求的不断提高，单一组分的制品往往具有局限性，无法满足制品的使用和加工性能、外观等方面的特殊要求，因此，多组分的复合材料制品应运而生。
目前，人们已经开发出多种方法制取多组分片材制品，采用共挤出工艺是最简便易行的一种方法，该方法已成为当代最先进的塑料成型加工方法之一。
高聚物片材共挤出工艺是一种使用数台挤出机分别供给不同的熔融料流，在一个复合机头内汇合共挤出得到多层复合片材的加工过程。
利用共挤出技术生产的具有综合性能的多层复合材料在许多领域中有着极其广泛的应用价值。
此外，它可以大幅度地降低制品成本，简化流程，减少设备投资，而且在复合过程不使用溶剂，不产生三废物质，因此共挤出技术被广泛用于板材、片材和平膜的生产。
吹膜共挤出
高性能多层复合薄膜主要由基材、阻隔材料、粘合剂等三种材料组成，它的特点是：对氧和水汽的阻隔性好，薄膜的强度和耐穿刺性高，热封性好，粘结性强，有良好的防雾性、防滑性、着色性。
生产多层复合膜主要生产方法有：涂布法、层合法、共挤流延法和共挤吹膜法。
吹膜共挤出主要用于生产高阻隔性包装膜、收缩膜、中空保鲜膜、土工膜等，它在食品、药品、日化产品包装、农用大棚、水利工程、环境工程等领域有着广泛的应用。
采用吹膜共挤出生产工艺，通过厚度的有效调整使膜的功能得到量化控制，膜的各层结构组合方便灵活，基材选用范围更加广泛。
另外，利用这种技术生产复合膜能够降低成本、提高强度、增加膜的阻隔性和附加值，从而使复合膜的市场适应性得到提升。
为此，英国BramptonEngineering、德国BattenfeldGloucester、Barmag、加拿大MarcoEngineering、意大利Dolci、美国MA等公司分别研究成功多层圆盘式环形共挤出机头、同心螺旋芯轴式共挤出机头和多层圆锥盘环形共挤出机头等，其每层流道的结构形状有环形流道、心型包络式流道、螺旋支管式流道等多种型式。
目前吹膜共挤出机头的最新技术为多层圆锥盘环形共挤出机头和螺旋支管式流道的组
合型式，相邻层间温差可达80℃，制品厚度误差在5%以内。
在此用已二醇制冷机组来替代冷却水机，冷却采用模体内冷和风环外冷结合，提高冷却和结晶速度，以增加薄膜的透明度、强度和韧性。
复合膜的最多层数为11层，大棚膜最大幅宽达24m。
目前，吹膜共挤出尚存在一些技术难点急待解决：层数不允许有较多的变化；各层膜的比率不允许有大幅的波动；对同心圆筒吹膜机头而言，随着层数的增加，机头外径的增加，外层膜的熔体在机头内停留时间增加，物料有分解的危险；当相邻层树脂熔点、粘度相差较大时，若各层温度控制不当，对某些热稳定性较差的树脂，有可能形成分解层。
平膜(板)和流延膜共挤出
流延膜成型原理是将在挤出机中塑料熔体经T型模头挤出，直接进入水溶液或骤冷辊经冷却、牵引后制得流延膜。
意大利Dolci公司流延平膜机头可用于PP、LDPE、HDPE、PA、PET、EVA、EVOH等原料的生产，平膜的净宽可以达到1.2～3m，膜厚10～180μm，线速度200～500m／min，复合层数1～9层。
用于PET流延膜挤出的挤出机螺杆直径最大为350mm，长为12m，产量可达6000kg／h．
平膜(板)挤出的成型原理是将在挤出机中已经塑化均匀的塑料熔体从平膜(板)机头挤出，经冷却辊接触而冷却固化，最后剪裁成一定宽度的膜(板)，卷取成卷。
在平膜(板)和流延膜的共挤复合成型中，为了提高薄膜的精度，目前多采用熔体齿轮泵向机头供料。
理论计算和试验表明，采用熔体齿轮泵后有三个优点：首先，能实现稳定挤出，提高复合膜(板)尺寸精度，提高成品率；其次，提高产量，降低能耗，增加机器寿命；第三，具有线性输出特性，便于上下游设备和复合膜(板)各组成层之间操作工艺的协调。
平膜(板)和流延膜共挤出机头通常有四种型式：多流道共挤出机头，它适用流动性和熔点相差较大的物料；带喂料块共挤出机头，它适用于流动性和加工温度相近的物料，但各相邻层物料调节时容易产生干扰；带阻尼板的可调节喂料块共挤出机头，它改善了各层料流在调节时易产生干扰的现象；多流道机头和喂料块组合的共挤出机头，它适用于表层材料与基层材料相差较大的复合膜挤出，但多层的基体材料，各层的流动性要求较为相近。
共挤出复合成型机头设计的技术难点一般有三点：各层厚度的控制和调节比较困难；层间界面不够清晰；界面处两层料流有可能发生相互干扰，尤其是机头内各层物料流汇合处到口型之间距离比较长的情况下更容易发生干扰现象。
PVC芯层发泡复合板材共挤出
聚氯乙烯发泡板材是近年来国外迅速发展和推广的“以塑代木”化学材料，分为表层不结皮的自由发泡和表层结皮的内向发泡板材两种。
聚氯乙烯发泡板材的成型方法主要有共挤复合芯层发泡法、内向结皮(路赛卡)发泡法、自由发泡法三种，目前国际上多采用共挤复合芯层发泡成型方法。
共挤复合芯层发泡成型方法采用两台挤出机共挤，表层挤出硬质PVC，芯层采用低发泡配方，生产出来的板材表面强度和硬度得到了提高，色母料的用量也可相应地减少。
PVC芯层发泡板材挤出成型设备的配置一般为：
●由一台大规格的双螺杆挤出机挤出发泡物料，通过精确控制内外皮层的温度，使其低于发泡温度而产生结皮。
此种方法内层控制困难，模具昂贵，大量的发泡剂被作为填料使用，成本高。
●两台挤出机共挤，其中一台挤出机挤出PVC不发泡料，在共挤出机头中将料流分成两股，这两股熔融的料流形成板材的内外皮层，另一台挤出机将发泡PVC料输入到同一共挤出机头中，处于内外层的中间，即为发泡芯层。
●由三台小型的单螺杆挤出机或一台双螺杆挤出机和两台单螺杆挤出机挤出PVC芯层发泡板材，内层、外层和芯层均由独立的挤出机挤出。
这样发泡芯层和板内层就不必使用TiO２，节约了原料成本。
芯层可用回收废料作填充，并可根据板材的特殊使用环境独立地设计内外皮层的配方。
例如，意大利Amut公司利用该方法生产的PVC结皮发泡(木塑)板生产线参数为：板宽1220～1600mm，厚度3～30mm，比重0.45～0.75g/cm3。
目前，PVC芯层发泡板材生产中需解决的问题有：三层物料之间要有良好的熔接强度：三层物料的流速必须同步，发泡层的泡孔必须细腻均匀，三层物料的分配必须均匀稳定。
片材共挤出技术的理论研究
共挤出技术的关键是共挤出机头的设计，而聚合物熔体共挤出时流动状态数值模拟的研究是机头流道设计的理论基础。
聚合物熔体共挤出时流动状态数值模拟的研究是从70年代开始的，由于复合共挤出加工所涉及的过程很复杂，至今仍有许多问题没有解决，所以进展缓慢。
研究的难点主要表现在：
●物料的流变性能以及本构方程如何用于复合共挤出的实际加工；
●共挤出产品与周围环境的热交换会影响熔体的流变特性，此外不同的熔体之间性质、温度的差异以及它们之间的相互影响，使定量分析、计算复杂化；
●不同熔体之间的界面受工艺条件(流率、温度)和物料本身的性质影响，会产生界面不稳定，以及异常的压力梯度下降等现象，这给分析、计算带来困难。
因此，共挤出流动分析需解决的技术难点主要集中在：在机头出口处每种聚合物的不规则分布，在相邻层间的界面变形；粘度低的聚合物对粘度高的聚合物的包裹现象。
通过上面的分析，共挤出技术理论研究的发展趋势也可见一斑。
首先，近年来的理论研究大多集中在等温流动的研究上，由于复合过程是在口型出口处很小的范围内进行的，等温假设是可行的；其次，粘性流体有限元(FEM)分析方法和迭代算法具有很大的优越性，被广泛地用来模拟共挤出流动；再次，对共挤出界面的位置、稳定性的影响因素的研究一直是该领域理论研究的核心。
多层共挤下吹法工艺的缺陷及改造
多层共挤下吹法工艺的缺陷及改造摘要：经济社会对新材料的需求，推动了新材料技术的发展，使用多层共挤吹塑工艺制作而成的多层复合薄膜，被广泛应用在现今社会的生产和生活中，本文阐述了多层共挤技术的一些特点，同时分析了多层共挤下吹法工艺的缺陷，提出了相应改造思路。
关键词：多层共挤吹法工艺吹塑技术一、多层共挤吹法工艺介绍（一）多层共挤吹法简介所谓的多层共挤吹法是指将不同的原料通过复合模头将原料挤出，并吹制成中空的成型制品。
多层共挤所生产的聚合物能够有效的结合不同组分的特性，使得塑料制品能够结合耐酸耐腐蚀、美观、经济等特点。
多层共挤近些年得到了长足的发展，资料表明，多层共挤已经能够生产九层及以上的多层聚合物。
（二）多层复合薄膜的优势多层复合薄膜能够满足人们对包装越来越高的要求，与其他薄膜材料相比，它具有以下一些明显的优点：1.性能增强。
多层复合薄膜将熔点高的材料和具有良好机械加工性能的材料复合在一起，既可以在热封过程中，避免薄膜外层与热封装置粘连，又可以有较好的强度，保证机械加工需要。
2.成本较低。
多层共挤吹法工艺是一步制成，不需要修边等工艺，原料和生产费用都得到降低。
一些功能性的添加剂也只添加到表层即可，没有功能要求的内层可以不用添加，这样也节省了成本。
并且还能通过不同共挤结构的设计，选择生产能满足不同需求的产品。
（三）我国多层共挤吹法的现状多层共挤复合薄膜的使用在我国已经非常广泛，但是，这种多层共挤吹塑设备，却大都从国外公司进口，很多相关的核心知识技术，都掌握在外国公司的手中，中国在此行业中，也就没有了话语权。
国内也有一些多层共挤的吹塑设备，但是与国外设备相比较，技术上明显的落后，且生产出的薄膜均匀性很差，厚薄不均也就使得产品质量低下，根本无法满足市场需要。
二、国内多层共挤吹法工艺的缺陷及改进措施我国现在使用的包装薄膜，多为2到5层共挤结构，其中3层结构使用较多。
在对复合薄膜的制作过程中，不同的原材料需要使用不同的成型设备与工艺，并不是说能挤出、成型就成功了。

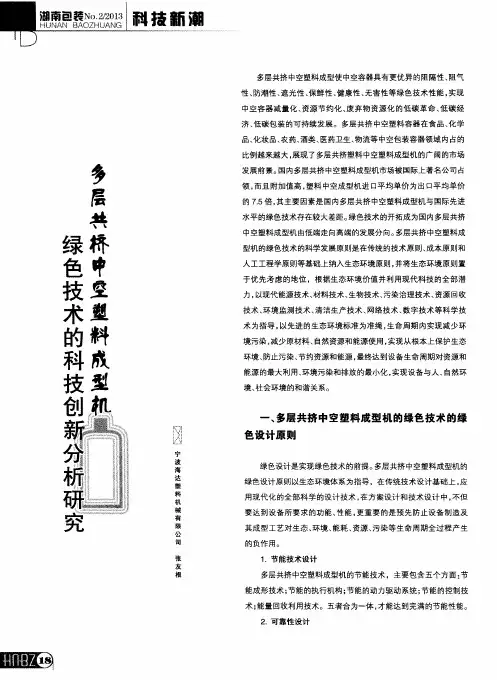

多层共挤中空塑料成型机绿色技术的科技创新分析研究
）
可 靠性设计 实现 整机各 零件 、 部件 、 系统 的关联使用 寿命
的合理化 。 资源节约化 ， 把故 障率 降到可控制的 目标 ， 实现设 备
与 人 的 和 谐 关 系 。 国 内 自主 开 发 的设 备 ， 绝 大 多数 仍 沿 用 传 统
设备表面绿色技术 ， 对涂装提 出了更高的要求。
料 。考虑使用寿命结束后 ， 回收材料 的处理和再利用实现第二次 备应 符合 清洁、 卫生要 求， 防止对产品产生污染及交叉污染 ， 达
使 用寿命。报废材料的回收及回收工艺尽量不产 生二次污染。
４ ． 模 块 化 技 术 设 计
到清 洁生产 的标准。 按照 ＧＭＰ的要 求， 制定成型洁净包装制品 的设备 的行 业标准及 国家标准 ，规 范净房注塑包 装设备 的设
． ． 生 宁波海达 塑料 领， 而且附加值高 。 塑料 中空成 型机进 口平均单价 为出 一 口平均单价
的７ ＿ ５ 倍， 其主要 因素是 国内多层共挤 中空塑料成型机与 国际先进
水平 的绿色技术存在较大 差距 。 绿色技术 的开拓成为国内多层 共挤
中空塑料成型机 由低端走向高端 的发展分向。 多层共挤 中空塑料成 型机 的绿色技术 的科学发展原则是在传统的技术原则 、 成本原则和
导致设备质量大 、 故障率高等问题 。
３ ． 材 料 选 用 设 计
多层共挤 中空塑料成 型机清洁 生产 技术设计就 是把设备
在成型加工 过程 中对环境 的污染及 交叉污染降 到不 断发展 的 清洁度标准上 ；根据设备成 型加工的不同对象的清洁度要求 ， 采用不同的清洁度标准。
１ ） 清 洁 生产 标 准
模 块化技术设计是落实可拆卸性 、 可维修性的环境属性 的 重要举措。简化产 品的连接结构和部件 数量 ， 使所设计 的产 品
多层共挤中空塑料成型机绿色技术的科技创新及其应用技术的分析研究
ｍｅ ｃ ｈ ａ ｎ ｉ ｓ ｍ，ｐ ｏ ｗｅ ｒ ｄ ｒ ｉ ｖ ｅ ｎ， ｈｅ ａ ｔ ｓ ｙ ｓ ｔ ｅ ｍ ，ｂｌ ｏ ｗ， ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｃ ｏ ｍｐｏ ｎ ｅ ｎ ｔ ｓ ａ ｎ ｄ ｓ ｙ ｓ ｔ ｅ ｍｓ ｏ ｆ ｔ ｈ ｅ Ｃ Ｏ ’ ｅ ｘ ｔ ｕｓ ｒ ｉ ｏ ｎ ｏ ｆ ｍｕ ｌ ｔ ｉ ｌ ａ ｙ ｅ ｒ Ｃ ０ 。 ｅ ｘ ｔ ｒ ｕ ｄｅ ｄ ｂ ｌ ｏ ｗ ｐ ｌ ａ ｓ ｔ ｉ ｃ ｍｏ ｌ ｄｉ ｎ ｇ ｍａ ｃ ｈ ｉ ｎ ｅ ｉ ｎ ｔ ｏ ｉ ｍｐ ｒ ｏ ｖ ｅ ｅ ｎ ｅ ｒ ｇ ｙ ｅ ｉｃ ｆ ｉ ｅ ｎｃ ｙ，ｒ ｅ ｄ ｕ ｃ ｅ ｒ ｅ ｓ ｏ ｕ ｒ ｃ ｅ ｃ ｏ ｎ ｓ ｕ ｍｐ ｔ ｉ ｏ ｎ， ｅ ｎ ｅ ｒ ｇ ｙ ｓ ａ ｖ ｉ ｎ ｇ ａ ｎ ｄ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｉ ｎ ｇ， ｃ ｌ ｅ ａ ｎ ｅ ｒ ｐ ｒ ｏ ｄ ｕ ｃ ｔ ｉ ｏ ｎ， ｅ ｎ ｅ ｒ ｇ ｙ ａ ｎ ｄ ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｂ ａ ｃ ｋ ｒ ｅ ｇ ｅ ｎ ｅ ｒ ａ ｔ ｉ ｏ ｎ ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｓ ． Ａｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ ｔ ｈ ｅ ｐｏ ｉ ｎ ｔ ｓ ｏ ｆ ｔ ｈ ｅ ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ ａ ｎ ｄ ｄ ｅ ｖ ｅ ｌ ｏ ｐｍｅ ｎｔ ｏ ｆ ｇ ｒ ｅ ｅ ｎ ｔ ｅ ｃ ｈｎ ｏ ｌ ｏ ｙ ａ ｇ ｎ ｄ ｓ ｃ ｉ ｅ ｎ ｔ ｉ ｉｃ ｆ ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ ｏ ｆ ｉ ｎ ｔ ｅ ｌ ｌ ｉ ｇ ｅ ｎ ｔ ｍｕ ｌ ｔ ｉ — ｌ ａ ｙ ｅ ｒ Ｃ Ｏ ｅ ｘ ｔ ｒ ｕ ｄ ｅ ｄ ｂ ｌ ｏ ｗ ｍｏ ｌ ｄ ｉ ｎ ｇ ｍａ ｃ ｈ ｉ ｎ ｅ． Ｂｒ ｉ ｅ ｆ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈｅ ｇ ｒ ｅ ｅ ｎ ｍｏ ｌ ｄ ｉ ｎ ｇ ｔ ｅ ｃ ｈｎ ｏ ｌ ｏ ｇ ｙ

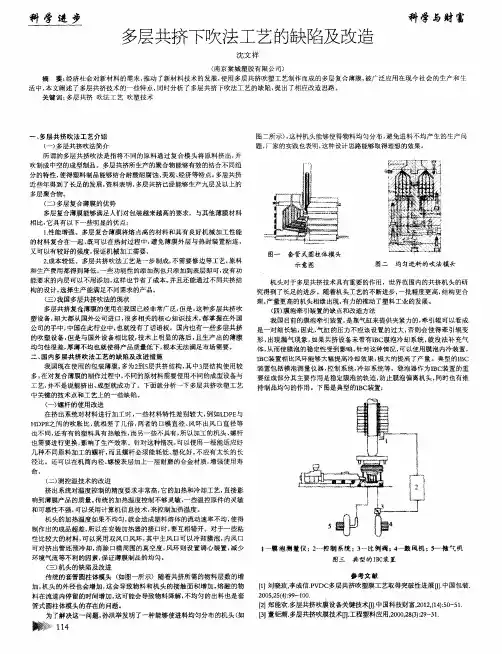

多层共挤下吹法工艺的缺陷及改造
机 头对于多层共挤技术具有重要的作用 ，世界范围 内的共挤机头的研 究得到了长足的进 步。随着机头工艺的不断进步， 一批精度更高， 结构更合 理， 产量更高的机头相继出现 ， 有力的推动 了塑料工业的发展 （ 四） 膜泡牵引装置的缺点和改造方法 我 国 目前 的 膜 泡牵 引装 置 ， 是 靠 气 缸来 提 供 夹 紧 力的 ， 牵 引辊 可 以看 成 是一对细长轴， 因此， 气缸的压力不应该 设置 的过大 ， 否则会使得牵 引辊变 形， 出现漏气现象 ， 如果共挤设 备未带有Ｉ ＢＣ膜泡冷却 系统 ， 就没法补充气 体， 从而使膜泡的稳定性受到影响。 针对这种情况， 可 以使用膜泡 内冷装置， Ｉ Ｂ Ｃ装置相 比风环能够大幅提高冷却效果， 极大 的提高了产量 。典型 的Ｉ ＢＣ
关键词： 多层共挤 吹法工艺 吹塑技 术
一
、
多层共挤吹法工艺介绍 （ 一） 多层共挤吹法简介 所谓的多层共挤吹法是指将不同的原料通过 复合模 头将 原料挤 出， 并
图二所示） ， 这种机头能够 使得物料均匀分布， 避免进 料不均 产生的生产问 题， 厂家的实践也表 明， 这种设计思路能够取得理想 的效果。
（ 一） 螺杆的使用改进 在挤 出系统对材料进行加工时， 一些材料特性差别较大， 例如Ｌ ＤＰ Ｅ与 Ｈ Ｄ Ｐ Ｅ 之间 的吹胀 比， 就 相差 了几倍 ， 两者 的口模 直径 、 风环 出风 口直径等 也不同， 还有有的塑料具有热敏性， 而另一些不具有 ， 所以加工的机头、 螺杆 也需要进行更换， 影响 了生产效率。针对这种情况， 可以使用一根能适应好 几 种 不 同 原 料加 工 的螺 杆 ， 而且螺杆必须能耗低、 塑化 好 ， 不 应有 太 长 的 长
科 学进 步
馘 嗨 岛蛄
PVDC多层共挤高阻隔吹塑薄膜的特性与应用
PVDC多层共挤高阻隔吹塑薄膜的特性与应用PVDC 的发展历史PVDC 是以偏二氯乙烯为主要成份的共聚物，纯VDC 聚合物加工温度远远超过其降解温度，无法加工应用，均聚物一直无法工业化生产。
上世纪30 年代，美国DOW化学公司成功研制出VDC- VC 共聚物并取名为“SARAN”，80 年代后期又推出VDC-MA 共聚物，使PVDC 得以市场化应用。
PVDC 工业发源于美国DOW化学公司，由于初期适逢“二战”而主要应用于军品包装，从而给PVDC 工业蒙上了一层神秘的色彩，再加上其从原料合成到加工设备直至生产过程各个环节均具高技术含量，且美国DOW 化学公司多年不解密，不转让技术，使PVDC 这一产品一直处于垄断状态。
到60 了年代，DOW化学公司与日本旭化成公司合作在日本建立PVDC 原料生产工厂，这一产品才开始解密，后来日本吴羽公司也开始生产PVDC 树脂，至此才结束了独家垄断的局面。
PVDC 的加工设备技术含量高，到目前为止世界上拥有该技术的公司仅有三、四家，PVDC 共挤设备技术含量更高，吹膜设备达到正常应用并批量生产的仅有美国希悦尔公司和邢台威特塑业有限公司等少数几家公司。
PVDC—高阻隔包装材料首选PVDC 是同时对氧气和水汽具有高阻隔性的唯一塑料，在对气味阻隔方面更有其无与伦比的优越性。
PVDC 对氧气的阻隔性能相当于LDPE的1700 倍、PP 的1000 倍、PET 的20 倍、PA的10 倍(测试条件为23℃、1atm、相对湿度75%RH)。
PVDC 对水汽的阻隔性能相当于LLDPE的20 倍、EVOH- 32 的76 倍、EVOH- 44 的30倍、PA 的190 倍。
PVDC 对气味的阻隔性能相当于EVOH的1000 倍、PA 的500 倍、PP 及PE 的17000倍。
PVDC 对氧气的高阻隔性能不受环境湿度影响，与EVOH、PA、PVA 相比具有明显的优势。
MA- PVDC 也称高阻隔PVDC，相当于肠衣膜用PVDC 阻隔性能的30 倍以上。

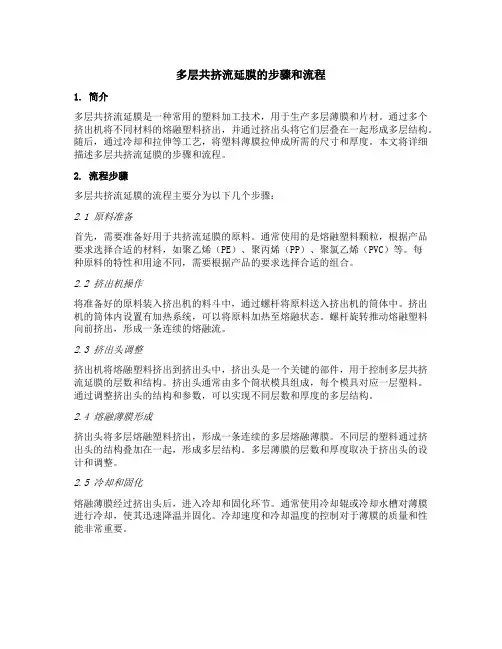

多层共挤流延膜流程
多层共挤流延膜的步骤和流程1. 简介多层共挤流延膜是一种常用的塑料加工技术，用于生产多层薄膜和片材。
通过多个挤出机将不同材料的熔融塑料挤出，并通过挤出头将它们层叠在一起形成多层结构。
随后，通过冷却和拉伸等工艺，将塑料薄膜拉伸成所需的尺寸和厚度。
本文将详细描述多层共挤流延膜的步骤和流程。
2. 流程步骤多层共挤流延膜的流程主要分为以下几个步骤：2.1 原料准备首先，需要准备好用于共挤流延膜的原料。
通常使用的是熔融塑料颗粒，根据产品要求选择合适的材料，如聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）等。
每种原料的特性和用途不同，需要根据产品的要求选择合适的组合。
2.2 挤出机操作将准备好的原料装入挤出机的料斗中，通过螺杆将原料送入挤出机的筒体中。
挤出机的筒体内设置有加热系统，可以将原料加热至熔融状态。
螺杆旋转推动熔融塑料向前挤出，形成一条连续的熔融流。
2.3 挤出头调整挤出机将熔融塑料挤出到挤出头中，挤出头是一个关键的部件，用于控制多层共挤流延膜的层数和结构。
挤出头通常由多个筒状模具组成，每个模具对应一层塑料。
通过调整挤出头的结构和参数，可以实现不同层数和厚度的多层结构。
2.4 熔融薄膜形成挤出头将多层熔融塑料挤出，形成一条连续的多层熔融薄膜。
不同层的塑料通过挤出头的结构叠加在一起，形成多层结构。
多层薄膜的层数和厚度取决于挤出头的设计和调整。
2.5 冷却和固化熔融薄膜经过挤出头后，进入冷却和固化环节。
通常使用冷却辊或冷却水槽对薄膜进行冷却，使其迅速降温并固化。
冷却速度和冷却温度的控制对于薄膜的质量和性能非常重要。
2.6 拉伸和拉伸机调整冷却固化后的薄膜进入拉伸环节。
拉伸是将薄膜拉伸至所需尺寸和厚度的过程。
通过调整拉伸机的参数，如拉伸速度、拉伸比等，可以控制薄膜的力学性能和外观质量。
2.7 切割和收卷拉伸后的薄膜经过切割机进行切割，根据产品要求切割成合适的尺寸和形状。
随后，将薄膜通过收卷机进行收卷，形成卷筒状的薄膜产品。
EDI的多层共挤平模头
多微层结构用共挤平模头2007年01月24日 塑料机械技术最多可挤出80个超薄层，提高薄膜和涂膜生产率，降低成本，大幅提高阻隔性能美国EDI 挤出模头公司（Extrusion Dies Industries, LLC ）在2006年国际塑料展览会上宣布一种可能具有革命性的平模头系统，与常规的共挤模头相比，薄膜和涂膜的结构层数有数量级的提高，生产出带微层结构的产品，可以提高阻隔水分和气体的能力，用微层结构包封凝胶和未熔物料，使制造商能够更经济地使用高成本物料。
EDI 指出，微层技术在阻隔性包装中将得到广泛的应用。
这项技术的基础是陶氏化学公司（TheDow Chemical Company ）开发的“复合层倍增器”专利，EDI 从陶氏化学公司取得了这个系统的使用许可。
标准的生产配置是，由三台或更多台挤出机担任供料的角色，将熔体送入EDI 的流线化共挤块，生产出均匀的多层“三明治”结构；然后将多层三明治结构中间产品送入EDI 采用陶氏化学公司的专利设计开发出来的复合层倍增装置。
在复合层倍增装置中，分阶段进行复合层倍增操作-例如三层倍增为十二层，十二层倍增为四十八层。
最终获得的微层结构中间产品送入EDI 的共挤歧管，使产品的宽度达到生产要求。
“目前我们还不知道实际能达到的上限，”EDI 总裁兼首席执行官Timothy C. Callahan说。
“但是我个人认为，有可能生产出80层的50微米薄膜。
”EDI 的微层技术整合了陶氏化学公司的复合层倍增器，提供成套的定制系统，包括模头、共挤块和其他用于使用最终挤出产品形成复杂结构的模头组件。
该公司将向客户转发陶氏化学公司的这项技术的使用许可。
“我们正在与被许可人建立关系，使薄膜和涂膜加工商也能受1、EDI 提供的系统模型包括（上起） 共挤喂料块、根据陶氏化学公司专利设计 的复合层倍增器、以及多歧管模头2、在流道布局示意图中，通过复合层倍增工艺 将两种物料构成的三层“三明治”结构转化为微层 结构，然后送入多歧管模头的中央歧管，在中央歧管内 与两种作为最终结构中的表层的新 物料流拼装组合在一起益于EDI/陶氏化学公司合作开发的这套倍增器系统，降低生产成本，提高产品性能，”Callahan 说。
多层共挤薄膜材质简易识别方法(精)
多层共挤薄膜材质简易识别方法塑料薄膜一般分为单层薄膜和复合薄膜。
市场上常见的复合膜分为干式复合膜，无溶剂复合膜，淋膜，挤出复合膜，涂覆膜，共挤膜等。
对于塑料材料，大部分都可以用红外光谱法来鉴定。
对于成分较复杂的塑料材料，配合其他分析仪器，如裂解气相色谱、热分析仪、元素分析仪、质谱、核磁共振等方法,也能对材质进行鉴定。
而在薄膜工厂，一般不具备以上检测仪器，如果送到专门检测机构检测，则周期长，成本高。
本文讨论了几种简便可行的塑料薄膜材质识别的方法，重点是对共挤薄膜的识别进行了比较详细的描述。
1．普通的单层膜的识别。
普通的单层膜一般可以通过燃烧法来鉴定，常见的塑料燃烧试验法见下表：另外将薄膜撕开，观察断口处，如果有锯齿形状一般为复合膜；如果断面较为平滑，则一般为单层膜。
2．干式复合膜，无溶剂复合膜，淋膜，涂覆膜，挤出复合膜的识别。
以上薄膜一般以双向拉伸膜为基础膜，与吹膜、流延膜等进行复合。
其中涂覆膜一般是在双向拉伸膜上进行涂覆，然后与复合级薄膜进行干式复合。
因为双向拉伸膜，如BOPP,BOPA,BOPET等，断裂标称应变较小，手感较硬，难以延伸，而吹塑、流延法生产的复合级薄膜一般手感较柔软，容易拉伸。
将薄膜撕开，明显可以看到分层现象，因此无论用手剥，或者使用溶剂，都能较容易将以上薄膜分层，然后再使用燃烧法对每一层进行识别，再此就不再赘述。
3．共挤薄膜的识别。
3．1．加工工艺的区分。
共挤膜按目前的工艺一般分为流延法和吹膜法。
流延膜从外观上看非常透明，手感柔软，用测厚仪检测薄膜厚度，厚薄公差能达到±2%（2Sigma统计方法），而多层共挤薄膜的厚薄公差普遍在±8%以内。
近年来，随着技术不断的改进，九层及九层以上的薄膜挤出设备在厚薄公差上有了极大的改善，产品的厚薄度能与流延产品媲美。
但是无论是那种工艺生产的薄膜，仔细观察薄膜表面，一般会发现细微的膜线。
流延膜膜线方向与收卷方向完全平行，而吹膜产品膜线方向与收卷方向不平行，这是因为无论是上牵引旋转，模头旋转，还是旋转收卷，薄膜的在管芯上是左右往复收卷的，类似于纱锭，以此避免形成松紧边。
多层共挤流延膜挤出技术是一种传统的薄膜挤出生产工艺
多层共挤流延膜挤出技术是一种传统的薄膜挤出生产工艺。
该工艺最大的优势是具有极高的加工精度，且能够最大限度地发挥被加工材料的性能。
特别是在加工高阻隔多层共挤流延膜方面，具有无可比拟的优势。
多层共挤流延膜挤出技术特点和优势多层共挤流延膜挤出技术是一种将两种或两种以上的不同塑料利用2台或2台以上的挤出机通过一个多流道的复合模头，汇合生产多层结构的复合薄膜，并通过急冷辊成型的技术。
多层共挤流延膜挤出技术也是传统的生产薄膜的挤出生产工艺。
采用这种方法可生产各种不同材料的薄膜，且具有很高的加工精度，尤其是在加工半结晶热塑性塑料时，这种加工方法能够充分地发挥被加工材料的性能，同时又能保持最佳的尺寸精度。
所制得的流延膜具有优良的光学性能和厚薄均匀度，并且由于采用急冷辊可以获得很高的生产速度，并改善薄膜的形态结构。
此法制得的薄膜与其他薄膜（如吹膜）相比，其优点是生产速度快，产量高，有利于大批量生产；产品的厚薄控制精度较高，厚度均匀性较好；透明性和光泽性俱佳；各向平衡性能优异。
某些材料，例如聚丙烯（PP）膜、聚脂（PET）膜加工的通用方法甚至是唯一的方法就是多层共挤流延法。
挤出机单元多层共挤流延法的主要技术特点是：多种原料和辅助材料的混配和输送的精确控制；2台或2台以上的挤出机实现共挤；共挤熔体经T型平模头挤出后在一个大直径的急冷辊上骤冷和重新固化后成型;多层共挤复合模头的设计使各层熔体在模头展开后能均匀地分布，并防止各层物料间的互窜；既能对整体厚度进行精确监控和调整，又能对某些关键的功能层进行厚度的精确监控和调整；设备的自动控制系统非常复杂，如原料的混配和输送、温度控制、速度控制、共挤控制、厚薄均匀度控制等，另外工艺的控制也相当复杂。
对比干法复合技术，多层共挤流延膜挤出技术能够大幅度降低生产成本，实现清洁化、安全化生产，产品的卫生可靠性更佳。
由于多层共挤流延膜是通过一步加工处理直接制得的多层复合薄膜。
因此多层共挤流延膜和干法复合膜法相比，具有生产工序少、能耗小，成本低的优势。
多层共挤薄膜材质简易识别方法
刺激性酸 味
聚苯乙烯
PS
容易
软化起泡，火焰橙 黄色，表面油性光 亮，浓黑烟，炭末
继续燃烧
特殊苯乙 烯气味
尼龙
PA
慢
起泡，火焰黄 色，边缘蓝色，熔 融滴落
慢慢熄火
特殊羊毛、 指甲பைடு நூலகம்味
聚对苯二 甲酸乙二
酯
PET
容易，软化
起泡，易拉丝，橙 色，有少量黑烟
离火慢慢熄 灭
酸味
另外将薄膜撕开，观察断口处，如果有锯齿形状一般为复合膜；如果断面较为平滑, 则一般为单层膜。
（2Sigma统计方法），而多层共挤薄膜的厚薄公差普遍在土8%以内。近年来，随着技术不
断的改进，九层及九层以上的薄膜挤出设备在厚薄公差上有了极大的改善，产品的厚薄度能
与流延产品媲美。但是无论是那种工艺生产的薄膜，仔细观察薄膜表面，一般会发现细微的
膜线。流延膜膜线方向与收卷方向完全平行，而吹膜产品膜线方向与收卷方向不平行，这是
将薄膜撕开，明显可以看到分层现象，因此无论用手剥，或者使用溶剂，都能较容易将以上
薄膜分层，然后再使用燃烧法对每一层进行识别，再此就不再赘述。
3•共挤薄膜的识别。
3.1•加工工艺的区分。共挤膜按目前的工艺一般分为流延法和吹膜法。
流延膜从外观上看非常透明，手感柔软，用测厚仪检测薄膜厚度，厚薄公差能达到土2%
2•干式复合膜，无溶剂复合膜，淋膜，涂覆膜，挤出复合膜的识别。以上薄膜一般以双向 拉伸膜为基础膜，与吹膜、流延膜等进行复合。其中涂覆膜一般是在双向拉伸膜上进行涂覆， 然后与复合级薄膜进行干式复合。因为双向拉伸膜，如BOPP,BOPA,BOPE等，断裂标称应变
较小，手感较硬，难以延伸，而吹塑、流延法生产的复合级薄膜一般手感较柔软，容易拉伸。
