时控开关原理图,民熔电工告诉你
时间继电器定时设置的原理
时间继电器定时设置的原理、及其电路图时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
它的种类很多，有空气阻尼型、电动型和电子型和其他型等。
早期在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器凡是继电器感测元件得到动作信号后，其执行元件（触头）要延迟一段时间才动作的继电器称为时间继电器目前最常用的为大规模集成电路型成的时间继电器，它是利用阻容原理来实现延时动作。
在交流电路中往往采用变压器来降压，集成电路做为核心器件，其输出采用小型电磁继电器，使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多，产品的定时精度及可控性也提高很多。
随着单片机的普及，目前各厂家相继采用单片机为时间继电器的核心器件，而且产品的可控性及定时精度完全可以由软件来调整，所以未来的时间继电器将会完全由单片机来取代。
追问：一般的小功率时间继电器价钱怎样呢回答：看你的地方而言吧，所驻的城市不一样，市场价就会有所不同。
一般会在50到80之间。
1其他回答(2)一、引言时间继电器隶属低压电器范畴,如按分类应归入低压电器机电式控制电器类，是自动控制系统中常用的一种机床电器。
就其发展史可追溯到70年代，由原传统的电动式时间继电器或用 RC充电电路以及单结晶体管所完成的延时触发时间控制电路，至今已发展到广泛使用通用的 CMOS集成电路以及用专用延时集成芯片组成的多延时功能、多设定方式、多时基选择、多工作模式、LED 显示的时间继电器。
由于其具有延时精度高、延时范围广、在延时过程中延时显示直观等诸多优点，是传统时间继电器所不能比拟的，故在现今自动控制领域里已基本取代传统的时间继电器。
国内虽然时间控制器起步较晚，但在时间继电器领域也有了长足的发展,近几年随着我国电子技术的不断发展和国内专用时间继电器芯片的大量研发及应用，在很大程度上使国内的时间继电器无论外观以及产品性能上都有较大的发展。
时控开关原理!民熔电工教会你
时控开关原理图，民熔电工教会你民熔kg316t电脑时间控制开关的控制板电路、按键控制和LED指示板电路如图所示。
图纸中元件和接线端子的数量在绘图时是自动标记的。
一方面，它为控制电路提供直流工作电压（时间控制开关接通时为12V，闭合时为15V）。
另一方面，通过R2限流、R3分压、VDL稳压，在C4两端形成3.6V的稳定电压，然后用D5降压和R4限流为计算机电路和LCD电路提供3V工作电源。
电池e可确保断电时设置的数据不会丢失，计算机计时不会中断。
可长期用于液晶时钟和微机电路。
电路中的D5在时间控制开关未接通电源或电源故障时起隔离作用，以防止通过R3连接电池的功耗。
当控制开关置于“自动状态”时，当计算机时间达到设定的“开启”时间时，计算机将对其进行控制输出端子（xgdz-b板接线端子8）输出接近3V的高电平，并被发送至xgdz-2板端子4。
R5驱动后，QL饱和，电流流过继电器线圈，常开触点闭合，时间控制开关处于“on”状态。
同步中继线线圈两端的压力降亮起LED2，表示当前处于“on”状态。
当民熔定时达到设定的“off”时间时，民熔微机控制输出变为0V低电平，Q1、Q2断开，继电器释放，时间控制开关转到off状态。
同时，由于Q1、Q2断开，继电器线圈两端等电位，LED2熄灭，说明电流时间控制开关处于断开状态。
当选择手动操作，时间控制开关置“on”或“off”时，计算机控制输出端分别输出高电平或低电平，控制和指示电路的工作过程与设置为自动时相同。
2、常见故障排除1达到设定时间后，民熔时控开关不会自动打开如果确认整定时间和状态符合要求，则自动状态设定顺序错误。
KG316T型当按“自动/手动”键设置“开、自动、关”时，计算机时间控制开关的切换顺序是往复的这是周期性的。
当设置为自动模式时，指示状态的三角形箭头应从当前状态对应的位置更改为“自动”位置。
2电源指示灯不亮，开关不工作断开民熔时控开关与市电的连接，检查市电输入端是否有约2.4k的电阻值。

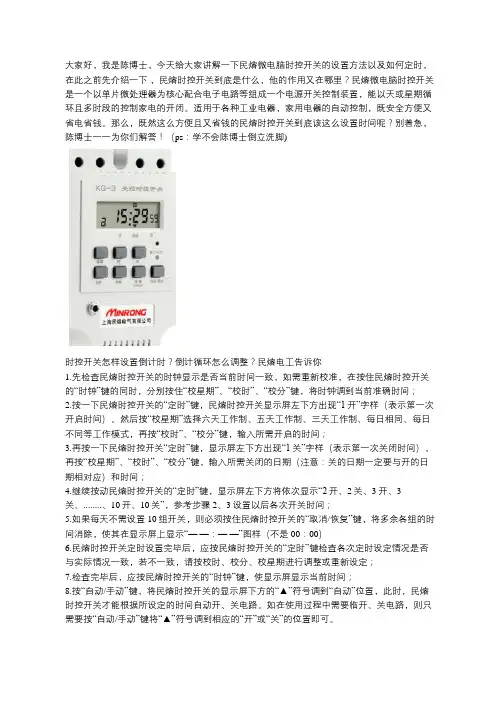

时控开关怎样设置倒计时？倒计循环怎么调整？看看民熔电工怎么说的!
大家好，我是陈博士，今天给大家讲解一下民熔微电脑时控开关的设置方法以及如何定时，在此之前先介绍一下，民熔时控开关到底是什么，他的作用又在哪里？民熔微电脑时控开关是一个以单片微处理器为核心配合电子电路等组成一个电源开关控制装置，能以天或星期循环且多时段的控制家电的开闭。
适用于各种工业电器，家用电器的自动控制，既安全方便又省电省钱。
那么，既然这么方便且又省钱的民熔时控开关到底该这么设置时间呢？别着急，陈博士一一为你们解答！（ps：学不会陈博士倒立洗脚)时控开关怎样设置倒计时？倒计循环怎么调整？民熔电工告诉你1.先检查民熔时控开关的时钟显示是否当前时间一致，如需重新校准，在按住民熔时控开关的“时钟”键的同时，分别按住“校星期”、“校时”、“校分”键，将时钟调到当前准确时间；2.按一下民熔时控开关的“定时”键，民熔时控开关显示屏左下方出现“1开”字样（表示第一次开启时间）。
然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按“校时”、“校分”键，输入所需开启的时间；3.再按一下民熔时控开关“定时”键，显示屏左下方出现“1关”字样（表示第一次关闭时间），再按“校星期”、“校时”、“校分”键，输入所需关闭的日期（注意：关的日期一定要与开的日期相对应）和时间；4.继续按动民熔时控开关的“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、........、10开、10关”，参考步骤2、3设置以后各次开关时间；5.如果每天不需设置10组开关，则必须按住民熔时控开关的“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“——：——”图样（不是00：00）6.民熔时控开关定时设置完毕后，应按民熔时控开关的“定时”键检查各次定时设定情况是否与实际情况一致，若不一致，请按校时、校分、校星期进行调整或重新设定；7.检查完毕后，应按民熔时控开关的“时钟”键，使显示屏显示当前时间；8.按“自动/手动”键，将民熔时控开关的显示屏下方的“▲”符号调到“自动”位置，此时，民熔时控开关才能根据所设定的时间自动开、关电路。
什么是时间继电器
什么是时间继电器时间继电器的分类、工作原理和动作过程时间继电器是控制电路中的常用电器之一。
它的种类很多，在交流电路中使用较多的有空气阻尼式时间继电器、电子式时间继电器。
时间继电器在电路中的图形和文字符号如下图所示：（一到四图）空气阻尼式时间继电器有通电延时型和断电延时型两种。
空气阻尼式时间继电器（空气延时头）又称气囊式时间继电器，它是利用空气通过小孔时产生阻尼的原理获得延时的。
它由电磁系统、延时机构和触点3部分构成。
电磁机构为直动式双E型铁心，触电系统借用LX5型微动开关，延时机构采用气囊式阻尼器。
电磁机构可以是直流的或是交流的，它既可以做成通电延时型，也可以做成断电延时型。
进气孔大，活塞移动速度快，延时短；进气孔小，活塞移动速度慢，延时长。
其中通电延时型时间继电器动作过程是：线圈不通电时，线圈的衔铁释放压住动作杠杆，延时和瞬时触点不动作；当线圈得电吸合后，衔铁被吸合，衔铁上的压板首先将瞬时触点按下，触点动作发出瞬时信号。
这是因为衔铁吸合动作杠杆不受压力，在助力弹簧作用下慢慢动作（也就是延时），动作到达最大位置杠杆上的压板按动延时触点，触点动作发出延时信号，直至线圈无电释放，动作结束。
其实物图片如下图：而断电延时型时间继电器其特点是线圈是倒装的，所以其动作过程是：线圈得电吸合时瞬时触点受衔铁上的压板动作，触点动作发出瞬时动作信号，同时衔铁的尾部下压动作杠杆，延时触点复位；当线圈失电时，衔铁复位，动作杠杆不在受到压力而在助力弹簧的作用下开始动作（也就是延时），动作到达最大位置时，杠杆上的压板按动延时触点，触点动作发出延时信号。
晶体管时间继电器它是通过电子电路控制电容器充、放电的原理制成的。
它的特点是体积小，延时范围可达到0.1-60s、1-60min。
它具有体积小、重量轻、准确度高、寿命长等优点。
实物图片如下图：时间继电器种类繁多，但是其工作原理大致相同，只要大家理解了其工作原理和动作过程，就可以举一反三，学会使用了。
触摸延时开关电路图_触摸延时开关原理图_触摸延时开关如何接线
触摸延时开关电路图_触摸延时开关原理图_触摸延时开关如何接线触摸延时开关电路图_触摸延时开关原理图_触摸延时开关如何接线说到触摸延时开关相信大家都觉得十分陌生，但是小编想告诉大家，触摸延时开关其实就是日常生活中楼道的灯，有的是声控有的是要触摸，而小编今天要说的便是触摸延时开关并告知大家触摸延时开关接线，下面请看触摸延时开关接线的介绍。
触摸延时开关接线图触摸延时开关简介延时开关中有触摸延时开关、声光控延时开关等。
只要用手摸一下开关的触摸片或给声音信号就自动照明。
当人离开30秒至75秒内自动关闭，为国家能源部极力推荐产品。
触摸式延时开关利用的是与试电笔同样的原理，即在人体和电源间串联一个很大的电阻，这样，通过人体会形成一个低电压的电流（电压低，但电流并不一定小），最终流入大地，形成触发回路，这样，就可以触发延时开关开始计时，并接通电灯主回路，灯就亮了。
触摸延时开关工作原理开关电路中声音检测采用驻极体话筒MIC，三极管T2组成放大器。
无声响静态时T2是处于饱和导通状态，当有声响时，话筒MIC接收声响信号，可使T2截止。
亮度检测由光敏电阻RG完成。
电路使用的CMOS数字集成电路CD4011，内含有四个2输入端与非门。
CD4011中除其中一个直接用为2输入端与非门作为判别电路外，其余三个均接成反相器作放大器用。
D6、R6、C4组成延时电路。
开关采用可控硅T1。
二极管D1~D4与可控硅T1组成可控整流电路，当T1导通时，灯泡LAMP发亮；T1截止时，灯泡熄灭。
触摸延时开关接线步骤解析触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。
当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。
触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1~VD4、VS组成开关的主回路，IC组成开关控制回路。
时控开关原理图
KG316T电脑时控开关的控制板电路和键控控制、LED指示板电路如图所示，图中元件、排线端子编号为绘制时自行标注。
市电经变压器隔离、降压后、再经D1～D4桥式整流、C2滤波，一方面为控制电路提供直流工作电压(时控开关开启时为12V，关闭时为15V)。
并使LED1发光，指示时控开关已经接入市电；另一方面再经R2限流、R3分压、VDl稳压、在C4两端形成3．6V的稳定电压，再经D5降压、R4限流，为电脑电路和液晶显示电路提供3V工作电源。
内附电池E保证在停电时设定的数据不丢失和电脑计时的不间断，长期供液晶显示时钟和微电脑电路运行。
电路中D5在时控开关不接入电源或停电时起隔离作用，防止内附电池经R3耗电。
当时控开关设定为“自动状态”，电脑计时到达设定的某组“开”的时间时，电脑控制输出端(XGDZ—B板排线端子⑧)输出接近3V的高电平，送往XGDZ-2板端子④，经R5驱动Ql饱和，继电器线圈中流过电流，常开触点吸合，时控开关处于“开”态。
同时继电器线圈两端的压降使LED2点亮，指示目前处于工作“开”态。
当电脑计时到达设定的某组“关”的时间时，微电脑控制输出端变为0V低电平，Q1、Q2截止，继电器释放，时控开关转为关态，同时，由于Ql、Q2截止，继电器线圈两端变为等电位，LED2熄灭，指示目前时控开关处于关状态。
当选择手动操作将时控开关设定为“开”或“关”的状态时，电脑控制输出端子分别输出高电平或低电平，控制、指示电路工作过程与设置为自动时相同。
二、常见故障检修1．到达设定时间，时控开关没有自动开启如果确认设置的时间和状态符合要求，则是设定自动状态时的设定顺序不对。
KG316T 电脑时控开关在按“自动/手动”键设定“开、自动、关”时的转换顺序是往复变换式，不是循环方式。
在设定为自动方式时应先将指示状态的三角形箭头，由对应当时所处状态的位置转换到“自动”位置。
2．电源指示灯不亮、开关不动做将时控开关脱离市电，查市电输入接线端是否有2．4k左右的阻值，这是12V变压器初级绕组阻值，它随变压器所用线径和匝数的不同有很大差异。
时控开关怎么设置时间？民熔来帮你解决!
时控开关怎么设置时间？民熔来帮你解决！
1、如何设置时间控制开关
1时间控制开关上有一个时钟键。
按此功能键后，时钟将调整到当前时间。
2按定时键后，LCD左下角将出现“1开”标志。
标志灯亮起后，按相应的功能键输入所需的开始时间。
三。
反复按定时键，左下角会出现“1关”标志，然后输入所需的关闭时间，完成设置。
二、民熔时控开关有哪些作用
1、民熔时控开关是可以起到节约能源的作用，同时也可以根据我们所设置的时间自动开、关电路，这种开关不仅适合
家用电器的自动控制，同时也是适用于各种工业的电器，可以说所涉及的领域是非常广的。
2、它主要的工作原理是通过单片微处理器，并配合电子电路所组成的电源开关控制装备，不仅可以以天来设置时间，同时也可以以星期循环来控制家电的电路开关，总体来说它是属于一种既安全方便又省电的一种电路设备。
3、时间控制开关的样式是单一的吗
1民荣实时控制开关的样式不单一。
目前，科学技术的发展也非常迅速。
除了液晶显示屏的
时间控制开关外，还开发了蓝牙时间控制开关。
2通过增加蓝牙功能，连接手机等设备，可以控制蓝牙融化时间控制开关。
它比传统的时间控制开关更容易操作，还可以起到遥控的作用。
继电器
时间继电器的工作原理与接线图2012年08月23日 09:43 本站整理作者：秩名用户评论（0）关键字：继电器(315)原理(104)接线图(17)继电器(relay)一种电控制器件，在输入量变化到额定规定时，在输出电路被接通或阻断的一种电器装置。
我们通常应于自动化控制中，经常用的方式是用小电流去控制大电流，在电路中起到“自动开关”的作用，因此继电器是一种自动保护装置。
由于继电器是具有隔离功能的自动开关元件，在工业电子中被广泛用于遥控、通迅、自动控制、机电一体化设备和电力电子中，是最常用的控制元件之一。
其主要作用可分为：1、扩大控制范围，使用多点继电器控制信号达到一定值时，触控多点，同时换接、开断、接通不同的线路2、放大作用，用一个很微小的控制量可以控制大功率的电路3、信号综合，多信号控规定输入继电器时，经过比较综合，达到预定的控制效果4、遥控、监测、自动装置，可以使用矢口程序控制线路实现自动化。
继电器的分类：1、按工作原理和结构特性可分为：电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器、其他类型的继电器（有继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等）2、按动作原理可分为：电磁型、感应型、整流型、电子型、数字型等3、按继电器的作用可分为：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器时间继电器时间继电器是一种利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。
时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。
时间继电器的工作原理当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时控开关原理图，民熔电工告诉你
KG316T民熔微电脑时控开关的控制板电路和键控控制、LED指示板电路如图所示，图中元件、
排线端子编号为绘制时自行标注。
市电经变压器隔离、降压后、再经D1～D4 桥式整流、C2 滤波，一方面为控制电路提供直流工作电压( 时控开关开启时为12V，关闭时为15V)。
并使LED1发光，指示时控开关已经接入市电；另一方面再经R2 限流、R3分压、VDl 稳压、在C4 两端形成3．6V 的稳定电压，再经D5 降压、R4 限流，为电脑电路和液晶显示电路提供3V 工作电源。
内附电池 E 保证在停电时设定的数据不丢失和电脑计时的不间断，长期供液晶显示时钟和民熔微电脑电路运行。
电路中D5 在时控开关不接入电源或停电时起隔离作用，防止内附电池经R，3 耗电。
当民熔时控开关设定为“自动状态”，电脑计时到达设定的某组“开”的时间时，电脑控制
输出端(XGDZ—B 板排线端子⑧) 输出接近3V 的高电平，送往XGDZ-2板端子④，经R5 驱动Ql 饱和，继电器线圈中流过电流，常开触点吸合，时控开关处于“开”态。
同时继电器线
圈两端的压降使LED2点亮，指示目前处于工作“开”态。
当民熔电脑计时到达设定的某组“关”的时间时，微电脑控制输出端变为0V 低电平，Q1、Q2截止，继电器释放，时控开关转为关态，同时，由于Ql、Q2截止，继电器线圈两端变为等电位，LED2熄灭，指示目前时控开关处于关状态。
当选择手动操作将时控开关设定为“开”或“关”的状态时，电脑控制输出端子分别输
出高电平或低电平，控制、指示电路工作过程与设置为自动时相同。
二、常见故障检修
1 ．到达设定时间，时控开关没有自动开启
如果确认设置的时间和状态符合要求，则是设定自动状态时的设定顺序不对。
KG316T 民熔电脑时控开关在按“自动/ 手动”键设定“开、自动、关”时的转换顺序是往复变换式，不
是循环方式。
在设定为自动方式时应先将指示状态的三角形箭头，由对应当时所处状态的位
置转换到“自动”位置。
2 ．电源指示灯不亮、开关不动做
将民熔时控开关脱离市电，查市电输入接线端是否有2．4k 左右的阻值，这是12V 变压器初级绕组阻值，它随变压器所用线径和匝数的不同有很大差异。
若呈输入端开路，查0．5A 保险管是否烧断。
若变压器损坏则要更换体积相差不大的12V 变压器。
变压器整流输出电压实测在继电器释
放状态为15V 左右，继电器吸合后降为12V 左右。
3 ．使用或放置长时间后，不接入市电时液晶显示屏显示字符淡或不显示
此为内附电池电量不足或失效所致。
需更换两节 5 号高性能电池。
注意不要用充电电池
更换，因为充电电池电压太低。
4 ．民熔时控开关关不断
此故障多为Q1、Q2短路损坏造成。
查出后可用常见的2s8050 晶体管更换，Q1也可用9013 等普通小功率NPN管代换。
继
电器损坏后代换时应考虑负荷大小，最好用同型号代换。
民熔时控开关正常工作时，电路关键点实测电压如图 1 中所标注，括号内为继电器释放( 关态) 时电压值。
民熔时控开关正常工作时，电路关键点实测电压如图 1 中所标注，括号内为继电器释放( 关态) 时电压值。
