5.1 混凝土剪力墙垂直度、平整度的控制
混凝土剪力墙垂直度平整度的控制

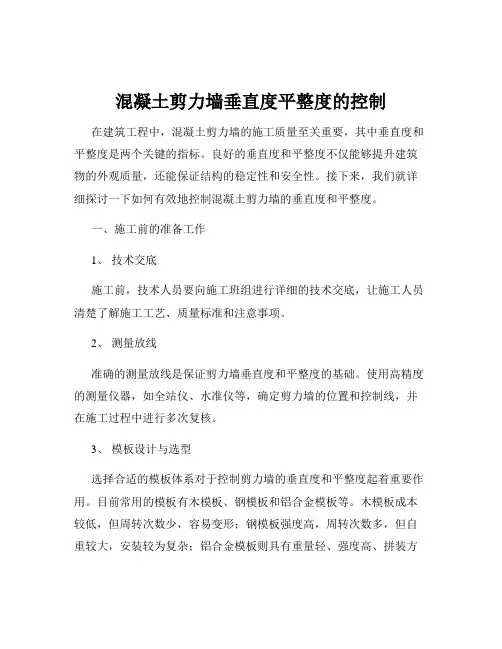

混凝土剪力墙垂直度平整度的控制在建筑工程中，混凝土剪力墙的施工质量至关重要，其中垂直度和平整度是两个关键的指标。
良好的垂直度和平整度不仅能够提升建筑物的外观质量，还能保证结构的稳定性和安全性。
接下来，我们就详细探讨一下如何有效地控制混凝土剪力墙的垂直度和平整度。
一、施工前的准备工作1、技术交底施工前，技术人员要向施工班组进行详细的技术交底，让施工人员清楚了解施工工艺、质量标准和注意事项。
2、测量放线准确的测量放线是保证剪力墙垂直度和平整度的基础。
使用高精度的测量仪器，如全站仪、水准仪等，确定剪力墙的位置和控制线，并在施工过程中进行多次复核。
3、模板设计与选型选择合适的模板体系对于控制剪力墙的垂直度和平整度起着重要作用。
目前常用的模板有木模板、钢模板和铝合金模板等。
木模板成本较低，但周转次数少，容易变形；钢模板强度高，周转次数多，但自重较大，安装较为复杂；铝合金模板则具有重量轻、强度高、拼装方便等优点，但成本相对较高。
根据工程的实际情况和要求，选择合适的模板，并进行精心的设计和加工。
二、模板安装过程中的控制要点1、模板安装的垂直度控制在安装模板时，要使用铅垂线或全站仪等工具，对模板的垂直度进行实时监测和调整。
一般来说，模板的垂直度偏差应控制在3mm 以内。
2、模板拼接处的处理模板拼接处要严密平整，不得有缝隙和错台。
对于拼接处的缝隙，可以使用双面胶或密封胶进行封堵，以防止混凝土漏浆。
3、对拉螺栓的设置对拉螺栓是保证模板稳定性和控制剪力墙尺寸的重要措施。
对拉螺栓的间距和直径要根据剪力墙的高度、厚度和混凝土的侧压力进行计算确定。
同时，在对拉螺栓上要设置止水片，以防止地下水渗透。
4、模板支撑体系的稳固性模板支撑体系要具有足够的强度、刚度和稳定性，能够承受混凝土浇筑时的侧压力和施工荷载。
支撑体系的立杆间距、横杆步距和剪刀撑的设置要符合施工方案的要求。
三、混凝土浇筑过程中的控制1、混凝土的坍落度控制混凝土的坍落度要适中，过大容易导致混凝土离析，过小则会影响混凝土的流动性和填充性。
现浇混凝土板、墙柱平整度、垂直度质量控制方案之欧阳文创编
现浇混凝土板、墙柱平整度、垂直度的质量控制方案一、混凝土板的平整度模板支撑改进和不断完善模板支撑体系1、模板支撑体系中禁止做法①禁止使用较差模板，最好使用较好的模板；②禁止使用方木的宽面，必须是长边垂直于模板面；③禁止使用方木做支模架立杆；④禁止同一面使用不同规格的方木；⑤禁止立杆支撑悬空；⑥禁止梁底使用垫木块支撑，钢管支撑必须贴模板底；⑦禁止固定模板件使用方木，只能使用钢管；⑧外侧模梁板严禁用铁丝拉；2、模板支撑体系的做法和要求A、底板支撑体系的做法和要求①模板与模板之间的拼缝控制在2mm以内，拼缝之间最好用木工专用胶带粘贴；②平板铺设时，对于跨度较大的板在中间部位起5mm左右的高度；③选用平直的方木铺设在板底或梁底，间距控制在150~200mm左右；④板底方檩木铺设离梁边距离不大于150mm；⑤大板跨、楼板厚度比较大的板，中间板底方檩木应加密；⑥梁步步紧不得大于600mm；⑦大板跨、楼板厚度比较大的板立杆支撑应双扣件固定；⑧按规范设置纵横扫地杆；⑨大板跨、楼板厚度比较大的板，中间支模架必须设置剪刀撑；⑩在三道墙体同一端，采用钢管水平对拉，以增加模板支撑整体性。
模板支撑应隔层拆除；3、顶板平整度测量工具、测量方法测量工具：激光扫平仪、塔尺、水准仪。
测量方法：（1）按板的大小，划分为大板、中板和小板；大板测量9个点，中板7个点，小板5个点，如下图；小板中板大板（2）把激光扫平仪固定在一个位置，用水准仪分别测出红外线在每个测量点塔尺上投射的标高；（3）现浇砼板底面平整度的允许偏差为8mm，如出现极差≧15mm，则整板所有测量点均视为不合格。
2、板平整度的控制流程本工程板平整度的控制项目实测实量、分户验收制度严格执行，具体的措施贯彻到整个施工过程当中：（1）模板安装后，施工单位进行自检，模板平整度控制在8mm之内；（2）自检并整改合格后，（4）板拆底模后自检，并把自检数据报送监理；（5）把模板的测量数据与混凝土的测量数据进行对比、总结；3、施工过程中出现的问题及应对措施（1）模板平整度的控制。
5.1 混凝土剪力墙垂直度、平整度的控制
检验合格率：检验合格率=（W-N）/W=（200-50）/200×100%=75%
中国建筑第五工程局
制表人：覃雪峰 制表日期：2012年6月
序号 1 2 3
4 5 6
不合格项 剪力墙根部胀模 剪力墙顶部胀模 剪力墙阴角处胀模
模板接缝处平整度超差 混凝土过振跑模 其他 合计
频数 27 9 7
3 2 2 50
中国建筑第五工程局
小组名称 课题名称 活动日期
盘锦佳兆业中心项目质量控制qc小组 混凝土剪力墙垂直度、平整度的控制 2012年6月—2012年9月
注册日期 注册号 课题类型 现场攻关型
培训学习
活动次数 活动宗旨
小组成员均接受TQC基础知识教育培训
每月3次 出勤率 98%
培训时间
发言率
48小时
100%
现场验证
剪力墙根部无定位钢筋，墙根部容易偏移。焊接定位 钢筋或埋置定位桩后，这一现象有了明显的改观。
周成
要因
由于模板排设方法不恰当，到剪力墙顶部及剪力墙阴
13 现场验证 角处仅剩小块板条，加固难度大，很容易产生胀模现 象，导致混凝土垂直及平整度超差。模板重新排设后， 垂直平整度有了明显提高。 覃雪峰 要因
序号 未端因素 确认方法 确认情况
工人属于操作者，但由于质量意识不高、工作责任心不强，常会 1 工人质量意识不 高 调查分析 导致施工工艺执行的随意性，质量会发生波动。通过项目经理、 项目班子对劳务公司及施工班组的谈话交流，工人责任心有了加 强，施工质量有显著提高。 2 新人多，水平参 差不齐 技术交底不到位 调查分析 对操作层进行岗前培训，使操作人员熟悉我司模板安装方法与质 量要求，有利于质量的提高。 经过现场资料查阅，技术交底针对性强，可操作性高，资料齐全， 并所有工人已签字确认。 由于劳务班组自检人员及项目部管理人员不仔细，没有在合模的 4 专检人员不仔细 调查分析 时候对每一板墙进行复核，导致混凝土成型后垂直平整度超差。 对此，要求劳务队增加专人自检，项目部制定并严格执行岗位责 任制。 5 通丝螺杆螺距过 大 现场验证 螺杆螺距过大，在混凝土振捣的时候容易松动，换成圆钢细丝螺 杆后，这一现象有了改观。 楞木扭曲、厚度不一，模板起皮、皱曲，会造成混凝土接缝不平， 混凝土垂直及平整度超差，经过认真选型、调换，效果有所改观。 覃雪峰 非要因 尹福军 要因 覃雪峰 非要因 涂兴宏 要因
现浇混凝土板、墙柱平整度、垂直度的质量控制方案
现浇混凝土板、墙柱平整度、垂直度的质量控制方案泽京西域府项目2020年3月22日目录一、混凝土浇筑前模板施工质量控制及预防措施 (1)1、混凝土板模板平整度控制的做法和要求 (1)2、混凝土墙柱模板垂、平度控制做法和要求 (3)二、混凝土施工过程中的控制 (4)1.楼板厚度控制措施 (4)2.顶板水平度控制措施 (4)3.砼墙垂直度控制措施 (4)4.责任制 (5)三、自检流程 (6)四、质量问题整改措施 (6)1.施工程序 (6)2.表面平整度缺陷修补方法 (7)3.修补工艺控制要点 (7)4.缺陷修补质量控制 (8)5.安全保障措施 (8)五、实测实量合格率 (8)一、混凝土浇筑前模板施工质量控制及预防措施1、混凝土板模板平整度控制的做法和要求（1）、模板支撑体系中禁止做法①禁止使用起皮变形的模板;②禁止使用方木的宽面，必须是长边垂直于模板面;③禁止使用方木做支模架立杆;④禁止同一面使用不同规格的方木;⑤禁止立杆支撑悬空;⑥禁止梁底使用垫木块支撑,钢管支撑必须贴模板底;⑦立杆下部必须使用垫块⑧外侧模梁板严禁用铁丝固定;（2）、模板支撑体系的做法和要求①模板与模板之间的拼缝控制在2mm以内，大于2mm的必须泡沫胶胶带进行封堵;②平板铺设时，对于跨度大于4mm的板，需在中间部位起拱5mm;③选用平直的方木铺设在板底或梁底，梁板下次龙骨间距控制在200~250mm左右;④板底方木铺设离梁边距离不大于250mm;⑤梁步步紧不得大于500mm；⑥梁腹板高度大于500mm的需用丝杆对拉；⑦针对车库大板跨且楼板厚度较大，板立杆支撑应双扣件固定；⑧按规范设置纵橫扫地杆;⑨大板跨、楼板厚度比较大的板，中间支模架必须设置剪刀撑，⑩在三道墙体同一端，采用钢管水平对拉，以增加横板支撑整体性。
11模板支撑拆除时需待同条件试块达到75%强度后方能拆除;12支撑立杆应间距900mm布置，离墙的应间距300mm布置；（3）施工过程中出现的问题及应对措施①模板平整度的控制。
现浇混凝土板、墙柱平整度、垂直度质量控制方案
现浇混凝土板、墙柱平整度、垂直度的质量控制方案之马矢奏春创作一、混凝土板的平整度模板支撑改进和不竭完善模板支撑体系1、模板支撑体系中禁止做法①禁止使用较差模板, 最好使用较好的模板；②禁止使用方木的宽面, 必需是长边垂直于模板面；③禁止使用方木做支模架立杆；④禁止同一面使用分歧规格的方木；⑤禁止立杆支撑悬空；⑥禁止梁底使用垫木块支撑, 钢管支撑必需贴模板底；⑦禁止固定模板件使用方木, 只能使用钢管；⑧外侧模梁板严禁用铁丝拉；2、模板支撑体系的做法和要求A、底板支撑体系的做法和要求①模板与模板之间的拼缝控制在2mm以内, 拼缝之间最好用木工专用胶带粘贴；②平板铺设时, 对跨度较年夜的板在中间部位起5mm左右的高度；③选用平直的方木铺设在板底或梁底, 间距控制在150~200mm左右；④板底方檩木铺设离梁边距离不年夜于150mm；⑤年夜板跨、楼板厚度比力年夜的板, 中间板底方檩木应加密；⑥梁步步紧不得年夜于600mm；⑦年夜板跨、楼板厚度比力年夜的板立杆支撑应双扣件固定；⑧按规范设置纵横扫地杆；⑨年夜板跨、楼板厚度比力年夜的板, 中间支模架必需设置剪刀撑；⑩在三道墙体同一端, 采纳钢管水平对拉, 以增加模板支撑整体性.模板支撑应隔层裁撤；3、顶板平整度丈量工具、丈量方法丈量工具：激光扫平仪、塔尺、水准仪.丈量方法：（1）按板的年夜小, 划分为年夜板、中板和小板；年夜板丈量9个点, 中板7个点, 小板5个点, 如下图；小板中板年夜板（2）把激光扫平仪固定在一个位置, 用水准仪分别测出红外线在每个丈量点塔尺上投射的标高；（3）现浇砼板底面平整度的允许偏差为8mm, 如呈现极差≧15mm, 则整板所有丈量点均视为分歧格.2、板平整度的控制流程本工程板平整度的控制项目实测实量、分户验收制度严格执行, 具体的办法贯彻到整个施工过程傍边：（1）模板装置后, 施工单元进行自检, 模板平整度控制在8mm之内；（2）自检并整改合格后, （4）板拆底模后自检, 并把自检数据报送监理；（5）把模板的丈量数据与混凝土的丈量数据进行比较、总结；3、施工过程中呈现的问题及应对办法（1）模板平整度的控制.控制板底水平钢管的水平度, 允许偏差同样为8mm；（2）混凝土板平整度呈现分歧格点的情况及一般应对办法在施工过程中, 板平整度分歧格主要有板中间下沉、板边角下沉和整板倾斜三种情况.板中间下沉罕见于跨度较年夜的板, 一般是由于装置模板时未按规范的要求进行起拱造成的.造成混凝土板边角下沉的原因很多, 如木方、钢管不符合要求, 浇筑混凝土地泵的振动, 板底水平钢管不服等.本工程施工过程中主要采纳下列办法：支模板时, 板底方木间距不能超越250mm, 靠近梁边的方木距梁边少于150mm；清理不符合标准的方木；清理不符合要求的钢管；检查模板时先验收梁底标高, 梁高合格后再测板底水平钢管.C．整板倾斜呈现整板倾斜的情况, 一般是由于板底水平钢管水平度没控制好而造成, 控制好板底水平钢管的水平度即可解决.二、混凝土墙柱的垂直度、平整度及做法和要求1、砼墙、柱模板支撑体系的做法和要求①砼墙模板应进行尺寸混凝土墙柱的垂直度、平整度排版, 尽量不呈现小模板；②墙板支模时在墙板钢筋下脚水平钢筋和纵向钢筋处焊接模板控制定位筋.③在立外墙模板时, 其模板必需下挂200mm（保证新老砼接头处平整度）.③螺杆洞设置为板底以上第一道至板底≦250mm, 顶板以下第一道至顶板≦250mm, 其余均匀分部, 横向螺杆控制在≦500mm.④墙模板单面完成后, 在钢筋墙板上设置模板限位条, 按450mm 梅花形放置, 注意在模板拼缝处两边加密三道, 顶板处一道, 中间设二道⑤在梁与墙之间的墙板用钢管将梁与墙整体夹在一起, 防止墙与梁错位.⑥墙模板的方木长度应从底部到顶部通长；⑦墙模板的方木按250mm一道均匀分部, 两边方木到端部；⑧墙板柱底部必需要有板条进行加固和止浆办法；2、混凝土墙柱的垂直度、平整度的丈量1、丈量工具、丈量方法及允许偏差丈量工具：激光水平仪、拉尺、靠尺、塞尺.丈量方法：墙柱模板的垂直度用激光水平仪、拉尺进行丈量.然后记录顶部、中部及底部位置激光水平仪在拉尺上的数字, 作为一组数据.柱子需每个面测一组数据, 剪力墙两面需各测三组数据.拆模后, 混凝土的垂直度可用靠尺进行丈量；混凝土的平整度可用靠尺和塞尺进行丈量.允许偏差：垂直度、平整度≦8mm, 如该构件呈现偏差≧10mm, 则该构件的各组数据均视为分歧格.2、混凝土墙柱垂直度、平整度的控制流程可参照上述顶板平整度的控制流程.3、混凝土墙柱垂直度、平整度的控制办法（1）混凝土墙柱垂直度的控制：模板垂直度的允许偏差为8mm且坚持下小上年夜的原则；剪力墙两面均需各装置两道斜撑, 如剪力墙长度年夜于3m, 则需装置3道斜撑；统一木方尺寸；增加墙柱的钢筋内撑；（2）混凝土墙柱平整度的控制：平整度超越允许偏差一般呈现在墙与梁交接的处所；在支模板时该部位上部用木方连接墙和梁, 中部用木板连接, 下部用木方紧压拼缝.图片展示说明砼墙端部模板固定体系作用：控制截面尺寸做法描述：①两边墙模延长一个方木长, 端模板用对拉螺杆固定, 此固定方式能有效控制截面尺寸及棱角完整性.外侧模梁板固定体系Array作用：防渗漏做法描述：外侧模梁板严禁用铁丝拉砼墙模板固定体系作用：控制墙垂直度、水平度做法描述：①第一道至板底≦250mm；中间螺杆控制在≦600mm.模板支撑固定体系作用：控制顶板水平度做法描述：①较年夜板跨中间方木应加密.砼墙端部模板固定体系作用：控制截面尺寸做法描述：①墙模板第一根方木在模板端部, 以控制阴、阳角.砼墙模板支撑固定体系作用：增加模板支撑的整体性做法描述：①在较年夜板跨中, 采纳剪刀撑, 以增加模板支撑的整体性.作用：控制截面尺寸做法描述：①两边墙模延长一个方木长, 端模板用对拉螺杆固定, 此固定方式能有效控制截面尺寸及棱角完整性.模板支撑固定体系作用：控制顶板水平度做法描述：①在跨度较年夜板, 所有立杆采纳双扣件, 以防模板扣件下滑.砼墙板模板固定体系作用：控制墙垂直度做法描述：①两皮墙同一端面采纳钢管固定, 防止砼浇筑时, 因泵管振动、砼振动棒偏位, 以保证墙体垂直度作用：控制墙垂直度做法描述：①两皮墙之间采纳钢管对撑, 防止砼浇筑时, 因泵管振动、砼振动棒偏位, 以保证墙体垂直度.砼墙留洞模板固定体系 作用：控制洞口尺寸做法描述：依照图纸尺寸进行预留.剪力墙端头 三、自检流程砼工程控制流程：模板支撑方案、模板支撑体系禁止做法、模板支撑体系做法和要求分歧格砼工程实测自检方案新出模板支撑工作面模板、支撑体系自检、整改 楼面外边墙、柱模板加固方式图木枋模板高拼缝模板项目实测自检体系分歧格 分歧格 防实测办法砼工程旁站要求（班组、施工员）1、做好对班组技术交底工作, 楼号长全过程旁站各工序；2、对比“支撑体系的禁止做法和支撑体系基本要求”逐个自检整改；3、模板自检验收后, 项目部实行全部位实测自检, 根据数据再进行整改；4、重视监理检检验收, 把监理提出整改问题落到实处.以弥补项目部自检中的缺乏之处.5、加强砼浇筑中的旁站作用. 四、防实测办法 1、楼板厚度控制办法①在板块上放置好预制的楼板厚度块（卫生间、厨房、阳台、屋面禁止使用）, 以控制标高；②砼抹平时, 必需在柱子或墙之间拉500水平线； ③施工单元必需用制作好的楼板厚度标尺检测； 2、顶板水平度控制办法砼结构实测调整监理、业主实检验收模板支撑体系加固办法砼 浇 筑创作时间：二零二一年六月三十日①板跨偏年夜的, 必需设置长跨方向的剪刀撑；②板跨偏年夜的, 支撑立杆应采纳双扣件固定；3、砼墙垂直度控制办法①砼浇筑时, 泵管必需采纳轮胎垫板, 禁绝直接放在钢筋上；②模板支撑体系调平、调直后, 墙体之间采纳剪刀式相互支撑, 以增加模板支撑的整体性和稳定性；③在三道墙体同一端, 采纳钢管水平对拉, 以增加模板支撑整体性.4、露筋、蜂窝麻面控制办法①钢筋验收时, 板底筋呵护层、梁两侧钢筋呵护层作为重点检查项目；②柱、墙体钢筋偏位时必需经过处置再封模；③柱、墙体浇砼之前, 必用先浇灌同比例水泥砂浆处置；④模板之间必需有防漏浆垫；创作时间：二零二一年六月三十日。
混凝土剪力墙垂直度允许偏差
混凝土剪力墙垂直度允许偏差混凝土剪力墙垂直度，关乎建筑的“立”与“稳”一、引言咱们的建筑工地上，那可真是热闹非凡，各种建筑材料、工具和工人轮番上阵，忙得不亦乐乎。
其中，混凝土剪力墙作为建筑的骨架，它的垂直度可是关系到整个建筑的稳定性和安全性的大问题。
今天呢，就让我们一起来聊聊这个看似简单却又复杂的问题——混凝土剪力墙的垂直度允许偏差是多少？二、混凝土剪力墙的作用说起混凝土剪力墙，这可是个大家伙，它就像是我们身体的骨骼一样，支撑着整个建筑的重量。
想象一下，如果没有了剪力墙，我们的建筑就像没有了骨头的身体，摇摇晃晃，随时都可能摔倒。
因此，剪力墙的重要性不言而喻。
三、垂直度的重要性那么，剪力墙的垂直度又是什么呢？简单来说，就是剪力墙与地面之间的夹角。
这个角度如果过大或者过小，都会对建筑的稳定性产生影响。
比如，如果剪力墙与地面的夹角过大，可能会导致建筑在承受外力时发生倾斜；而如果夹角过小，则可能影响到建筑的结构安全。
四、垂直度的允许偏差那么，我们应该如何保证剪力墙的垂直度呢？这就需要我们了解并遵守相关的规范要求了。
一般来说，根据国家标准《建筑工程质量检验评定标准》GB50300-2013的规定，混凝土剪力墙的垂直度允许偏差为±10mm。
这意味着，我们在进行施工时，不能让剪力墙与地面的夹角超过10mm。
五、如何确保垂直度虽然有了允许偏差，但在实际施工中，我们还是需要注意以下几点以确保剪力墙的垂直度：1. 选择合适的材料：使用质量好、强度足够的混凝土，以保证剪力墙有足够的承载能力。
2. 精确测量：在施工前，要对场地进行精确测量，确定剪力墙的位置和方向，避免因为测量不准确而导致的偏差。
3. 采用正确的施工方法：采用合理的施工工艺和方法，如分段浇筑、分层浇筑等，可以有效控制剪力墙的垂直度。
4. 加强监督：在施工过程中，要定期对剪力墙进行检查和监测，发现问题及时调整，确保垂直度符合要求。
六、结语总的来说，混凝土剪力墙的垂直度对于建筑的稳定性和安全性至关重要。
建筑混凝土墙柱的垂直度、平整度这么控制
建筑混凝土墙柱的垂直度、平整度这么控制一、混凝土墙、柱模板支撑体系的做法和要求①混凝土墙模板应开展尺寸混凝土墙柱的垂直度、平整度排版，尽量不出现小模板；②墙板支模时在墙板钢筋下脚水平钢筋和纵向钢筋处焊接模板控制定位筋。
③在立外墙模板时，其模板必须下挂200mm（保证新老混凝土接头处平整度）。
③螺杆洞设置为板底以上第一道至板底W250m∏],顶板以下第一道至顶板W250mm,其余均匀分布，横向螺杆控制在W500πιπι°④墙模板单面完成后，在钢筋墙板上设置模板限位条，按45Omm梅花形放置，注意在模板拼缝处两边加密三道，顶板处一道，中间设二道⑤在梁与墙之间的墙板用钢管将梁与墙整体夹在一起，防止墙与梁错位。
⑥墙模板的方木长度应从底部到顶部通长；⑦墙模板的方木按250πιπι一道均匀分布，两边方木到端部；⑧墙板柱底部必须要有板条开展加固和止浆措施；二、混凝土墙柱的垂直度、平整度的测量1、测量工具、测量方法及允许偏差测量工具：激光水平仪、拉尺、靠尺、塞尺。
测量方法：墙柱模板的垂直度用激光水平仪、拉尺开展测量。
然后记录顶部、中部及底部位置激光水平仪在拉尺上的数字，作为一组数据。
柱子需每个面测一组数据，剪力墙两面需各测三组数据。
拆模后，混凝土的垂直度可用靠尺开展测量；混凝土的平整度可用靠尺和塞尺开展测量。
允许偏差：垂直度、平整度W8mm,如该构件出现偏差工IOmnb则该构件的各组数据均视为不合格。
三、混凝土墙柱垂直度、平整度的控制流程平整度的控制项目实测实量、分户验收制度严格执行,具体的措施贯彻到整个施工过程当中：(I)模板安装后，施工单位开展自检，模板平整度控制在8mm 之内；(2)自检并整改合格后，(3)板拆底模后自检，并把自检数据报送监理；(4)把模板的测量数据与混凝土的测量数据开展比照、总结；四、混凝土墙柱垂直度、平整度的控制措施(1)混凝土墙柱垂直度的控制：模板垂直度的允许偏差为8mm且坚持下小上大的原则；剪力墙两面均需各安装两道斜撑，如剪力墙长度大于3m,则需安装3道斜撑；统一木方尺寸；增加墙柱的钢筋内撑；(2)混凝土墙柱平整度的控制：平整度超出允许偏差一般出现在墙与梁交接的地方；在支模板时该部位上部用木方连接墙和梁，中部用木板连接，下部用木方紧压拼缝。
《混凝土剪力墙垂直度、平整度的控制》
