一、基本工作原理
人耳所能听到的声音频率范围为20Hz~20KHz,而一般语音频率位于 而一般语音频率位于 人耳所能听到的声音频率范围为 300Hz ~3.4 KHz之间。语音的采集是指将语音声波信号经麦克风和音频 之间。 之间 放大器转换成由一定幅度的模拟量电信号， 放大器转换成由一定幅度的模拟量电信号，任何再转换成数字量的全过 语音数字量可在单片机控制下存入存储器。 程。语音数字量可在单片机控制下存入存储器。 单片机语音生成过程可以看成是语音采集过程的逆过程， 单片机语音生成过程可以看成是语音采集过程的逆过程，但又不是原 封不动地恢复原来的语音，而是对原来语音的可控制、 封不动地恢复原来的语音，而是对原来语音的可控制、可重组的实时恢 在放音时，只要依原先的采样值经DAC接口处理，便可使原音重现。 接口处理， 复。在放音时，只要依原先的采样值经 接口处理 便可使原音重现。 典型的数字语音存储与回放系统的基本组成框图1如图所示 如图所示。 典型的数字语音存储与回放系统的基本组成框图 如图所示。它主要 包括采集的前向通道和回放的后向通道两大部分。 包括采集的前向通道和回放的后向通道两大部分。带一定存储量的单片 机小系统负责整个系统的控制及数据的存储。 机小系统负责整个系统的控制及数据的存储。
江苏科技大学 设计) 本科毕业论文 (设计 设计
基于单片机语音存储与回放系统
丁辉
• • • • • • •
一、基本工作原理 基本工作原理 二、单片机系统硬件的设计 单片机系统硬件的设计 三、供电电路图设计 供电电路图设计 四、键盘电路设计 键盘电路设计 五、存储器设计 存储器设计 六、模拟音频电路设计 七、音频功率放大器设计
基于单片机的语音播放系统分析与设计

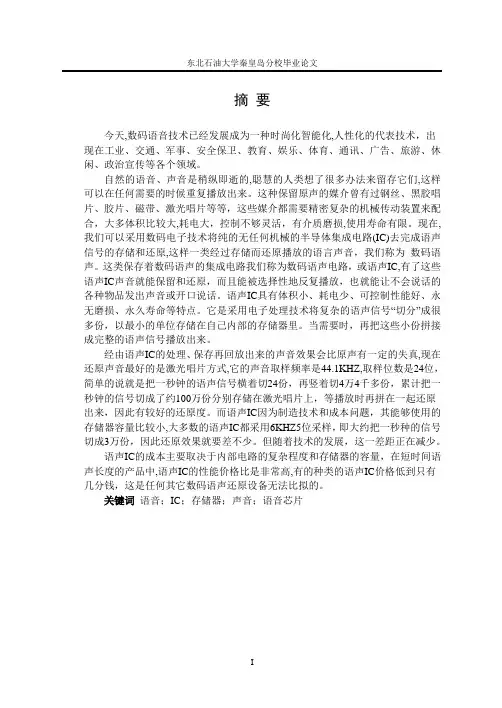

摘要今天,数码语音技术已经发展成为一种时尚化智能化,人性化的代表技术，出现在工业、交通、军事、安全保卫、教育、娱乐、体育、通讯、广告、旅游、休闲、政治宣传等各个领域。
自然的语音、声音是稍纵即逝的,聪慧的人类想了很多办法来留存它们,这样可以在任何需要的时候重复播放出来。
这种保留原声的媒介曾有过钢丝、黑胶唱片、胶片、磁带、激光唱片等等，这些媒介都需要精密复杂的机械传动装置来配合，大多体积比较大,耗电大，控制不够灵活，有介质磨损,使用寿命有限。
现在,我们可以采用数码电子技术将纯的无任何机械的半导体集成电路(IC)去完成语声信号的存储和还原,这样一类经过存储而还原播放的语言声音，我们称为数码语声。
这类保存着数码语声的集成电路我们称为数码语声电路，或语声IC,有了这些语声IC声音就能保留和还原，而且能被选择性地反复播放，也就能让不会说话的各种物品发出声音或开口说话。
语声IC具有体积小、耗电少、可控制性能好、永无磨损、永久寿命等特点。
它是采用电子处理技术将复杂的语声信号“切分”成很多份，以最小的单位存储在自己内部的存储器里。
当需要时，再把这些小份拼接成完整的语声信号播放出来。
经由语声IC的处理、保存再回放出来的声音效果会比原声有一定的失真,现在还原声音最好的是激光唱片方式,它的声音取样频率是44.1KHZ,取样位数是24位，简单的说就是把一秒钟的语声信号横着切24份，再竖着切4万4千多份，累计把一秒钟的信号切成了约100万份分别存储在激光唱片上，等播放时再拼在一起还原出来，因此有较好的还原度。
而语声IC因为制造技术和成本问题，其能够使用的存储器容量比较小,大多数的语声IC都采用6KHZ5位采样，即大约把一秒种的信号切成3万份，因此还原效果就要差不少。
但随着技术的发展，这一差距正在减少。
语声IC的成本主要取决于内部电路的复杂程度和存储器的容量，在短时间语声长度的产品中,语声IC的性能价格比是非常高,有的种类的语声IC价格低到只有几分钱，这是任何其它数码语声还原设备无法比拟的。
基于单片机的语音存储与回放系统设计
本科生毕业设计（申请学士学位）论文题目基于单片机的语音存储与回放系统设计作者姓名所学专业名称电子信息工程指导教师2017年 5 月学生：（签字）学号：答辩日期：2017 年 5 月20 日指导教师：（签字）目录摘要 (5)1绪论 (6)1.1课题研究背景 (6)1.2课题研究的发展前景 (6)1.3课题研究的意义及目的 (6)2 语音系统的设计方案 (7)2.1方案设计 (7)2.2方案分析和选择 (8)3 材料选取 (8)3.1 控制芯片STC90C516RD+ (8)3.2 语音芯片ISD4004 (9)3.3功放芯片TDA2822M (11)4 电路设计 (11)4.1时钟电路 (11)4.2复位电路 (12)4.3显示电路 (12)4.4 3.3V电源电路 (13)4.5按键模块 (13)4.6 ISD4004音频处理模块 (14)4.7 TDA2822M功放电路 (14)4.8总电路设计图 (15)5 程序设计 (16)5.1主程序流程图 (16)5.2录音程序流程图 (17)5.3放音序流程图 (17)6实物调试 (17)6.1程序编译和下载 (17)6.2 实物调试最终结果展示 (19)6.3 实物调试过程及故障解决方法 (19)结论 (21)参考文献 (21)附录 (22)附录1元件清单 (22)附录2程序 (23)致谢 (33)基于单片机的语音存储与回放系统设计摘要：本设计是基于单片设计的一个能实现语音存储和回放功能的系统，利用宏晶公司生产的STC90系列单片机作为主控制器，使用具有录音和放音功能的ISD4004语音芯片，能够显示32个字符的LCD1602显示器件和能对音频进行无失真的放大的TDA2822M差分放大器设计而成的。
首先我们利用STC90C516RD+单片机的优越的控制性能来控制ISD4004语音芯片，通过单片机向语音芯片发送指令来完成ISD4004芯片的录音和放功能，用LCD1602来显示单片机对ISD4004的操作状态，使用TDA2822M将ISD4004芯片输出的音频进行无失真的放大的思路来进行语音存储和回放系统设计的，用Circuit Design Suite 10.0(Multisim)软件来绘制该系统的电路，用Keil uVision5软件来编写硬件程序。
基于51单片机的语音存储与回放系统设计
基于51单片机的语音存储与回放系统设计基于51单片机的语音存储与回放系统设计Voice storage and playback system based on 51 microcontroller摘要摘要在当今的智能化仪器仪表和自动控制装置，添加语音功能可以提升友好的人机界面，方便用户操作。
在许多情况下，它需要语音合成，语音识别，语音存储和回放技术和单片机在一起。
传统的模拟语音处理系统使存储和声音的再现，但效果不太好。
在本文中，数字语音存储与回放系统采用了单片机STC89C51和数码语音芯片ISD2560。
单片机是该系统的控制中心，它主要是为了实现以下功能：重要的控制功能和选择鉴定;第二控制芯片ISD2560语音录制和播放过程中，存储和播放声音。
首先，我设计了这个电路系统的硬件，再其次是硬件电路书面记录，回放控制程序，最后，这个总结和展望的设计。
关键词：STC89C51单片机ISD2560语音芯片语音存储语音回放ABSTRACTIn the area of intelligent instruments and automatic control equipments, the system with the phonetic function can greatly increase the friendliness of the man-machine interface, and is also convenient for users to operate. In many situations, designers need to integrate the phonetic synthesis, the phonetic recognition and the phonetic storage and playback technology with the SCM.The common analog-signal digitalize processing system can realize the function of phonetic storage and playback. But the effects are not very good. This dissertation designs the digital phonetic system composed of flash micro-controller STC89C51 and digital audio chip ISD2560. SCM is the control center of the system, it is mainly to achieve the following functions: the keystroke identification and the function selection; phonetic storage and playback by using the digital audio chip ISD2560.Firstly, this dissertation designs the hardware circuit of the system. And then compiles the control program of record and playback. At last, the summary and prospects of the design was presented.Key words: STC89C51 ISD2560 phonetic storage phonetic playback目录摘要 ..................................................................................................................... ABSTRACT . (I)目录 .................................................................................................................. I I 绪论 . 0第一章整体系统的设计 (3)1.1 总体方案论证 (3)1.2 器件选择 (4) (4) (5)1.3 ISD2560语音芯片 (6)1.3.1 ISD2560的引脚功能 (7)1.3.2 ISD2560的操作模式 (9)1.3.3 ISD2560的地址空间 (10)1.3.4 ISD2560的应用电路 (10)1.3.5 电源电路 (12)1.4集成功率放大器芯片LM386 (12)1.4.1 LM386电子特性 (12)1.4.2 LM386的引脚说明 (13)第二章系统硬件设计 (14)2.1系统硬件电路总体设计 (14)2.2 STC89C51的外围电路设计 (14) (14) (15)2.3 语音电路设计 (16)2.4 功放电路设计 (17)2.5按键部分电路设计 (17)第三章系统软件设计 (19)3.1 主要变量说明 (19)3.2 主程序工作原理及流程图 (19)3.3 子程序流程图及代码 (21) (21) (23)结论 (25)致谢 (26)参考文献 (29)附录一 (31)附录二 (32)附录三 (33)绪论1课题研究背景及科学意义现如今有各种各样的智能化的仪器仪表以及自动化控制设备，增加语音功能可以提升友好的人机界面，对于用户的操作来说非常方便。
