布袋除尘器的组成及工作原理
布袋除尘器的工作原理
布袋除尘器的工作原理布袋除尘器是一种常见的空气污染控制设备，广泛应用于工业生产中的粉尘处理和空气净化。
它通过机械过滤的方式，将空气中的颗粒物捕集在布袋表面，从而实现除尘的目的。
本文将详细介绍布袋除尘器的工作原理及其主要组成部分。
一、工作原理布袋除尘器的工作原理可以分为三个主要步骤：颗粒物捕集、清灰和除尘。
1. 颗粒物捕集当含有颗粒物的气体经过布袋除尘器进入过滤室时，气体中的颗粒物会被布袋捕集。
布袋的材质一般为高强度纤维材料，具有优良的过滤性能。
气体在通过布袋时，颗粒物会被阻挡在布袋表面，而干净的气体则通过布袋进入排放口。
2. 清灰随着时间的推移，布袋表面的颗粒物会逐渐积累，影响除尘效果。
为了保持布袋的清洁，布袋除尘器会定期进行清灰操作。
清灰方式一般分为机械振打清灰和脉冲喷吹清灰两种。
- 机械振打清灰：通过机械装置对布袋进行振打，使积累在布袋表面的颗粒物脱落。
这种清灰方式适用于对颗粒物粘附较强的情况。
- 脉冲喷吹清灰：通过脉冲控制系统，将压缩空气喷射到布袋表面，产生冲击波使颗粒物脱落。
这种清灰方式适用于对颗粒物粘附较弱的情况。
3. 除尘清灰后，布袋除尘器重新开始捕集颗粒物。
这个循环过程持续进行，直到布袋表面的颗粒物达到一定程度，需要再次清灰。
二、主要组成部分布袋除尘器主要由以下几个组成部分构成：1. 过滤室过滤室是布袋除尘器的核心部分，用于容纳布袋和进行颗粒物的捕集。
过滤室一般由钢板焊接而成，具有良好的密封性和结构强度。
2. 布袋布袋是布袋除尘器的关键部件，用于捕集颗粒物。
布袋一般采用聚酯纤维、玻璃纤维等材质制成，具有较高的过滤效率和耐腐蚀性能。
布袋的数量和长度根据实际需要确定。
3. 清灰系统清灰系统用于清除布袋表面的颗粒物，以保持除尘器的正常工作。
清灰系统包括机械振打装置或脉冲控制系统，通过控制装置对布袋进行定期或按需清灰。
4. 风机风机是布袋除尘器的动力源，用于产生负压，使气体通过布袋。
风机一般采用离心风机或轴流风机，具有较大的风量和较高的压力。

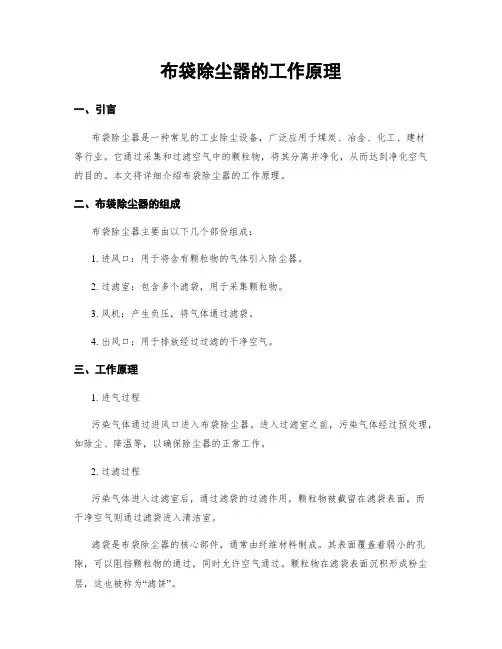

布袋除尘器的工作原理
布袋除尘器的工作原理一、引言布袋除尘器是一种常见的工业除尘设备，广泛应用于煤炭、冶金、化工、建材等行业。
它通过采集和过滤空气中的颗粒物，将其分离并净化，从而达到净化空气的目的。
本文将详细介绍布袋除尘器的工作原理。
二、布袋除尘器的组成布袋除尘器主要由以下几个部份组成：1. 进风口：用于将含有颗粒物的气体引入除尘器。
2. 过滤室：包含多个滤袋，用于采集颗粒物。
3. 风机：产生负压，将气体通过滤袋。
4. 出风口：用于排放经过过滤的干净空气。
三、工作原理1. 进气过程污染气体通过进风口进入布袋除尘器。
进入过滤室之前，污染气体经过预处理，如除尘、降温等，以确保除尘器的正常工作。
2. 过滤过程污染气体进入过滤室后，通过滤袋的过滤作用，颗粒物被截留在滤袋表面，而干净空气则通过滤袋进入清洁室。
滤袋是布袋除尘器的核心部件，通常由纤维材料制成。
其表面覆盖着弱小的孔隙，可以阻挡颗粒物的通过，同时允许空气通过。
颗粒物在滤袋表面沉积形成粉尘层，这也被称为“滤饼”。
3. 清灰过程随着时间的推移，滤袋表面的滤饼逐渐增厚，会影响除尘器的过滤效果。
因此，需要定期进行清灰操作，将滤饼从滤袋上清除。
清灰方式主要有两种：脉冲喷吹清灰和机械振动清灰。
脉冲喷吹清灰是最常见的方式，通过高压气体快速喷吹滤袋，使滤饼脱落。
机械振动清灰则是通过机械装置震动滤袋，使滤饼脱落。
4. 排放过程经过过滤后的干净空气通过滤袋进入清洁室，然后通过出风口排放到大气中。
此时，颗粒物已经被成功分离和采集，从而实现了除尘的目的。
四、优点与应用布袋除尘器具有以下几个优点：1. 高效除尘：布袋除尘器的过滤效率可达99%以上，可以有效地去除弱小颗粒物。
2. 处理能力大：布袋除尘器可以处理大量的气体，适合于高浓度颗粒物的除尘。
3. 适应性强：布袋除尘器可以根据不同行业和工艺要求进行定制，适合于各种工业环境。
4. 维护方便：清灰操作简单，滤袋更换方便，维护成本低。
布袋除尘器广泛应用于以下领域：1. 煤炭行业：用于煤炭的破碎、磨煤、煤气化等过程中的除尘。

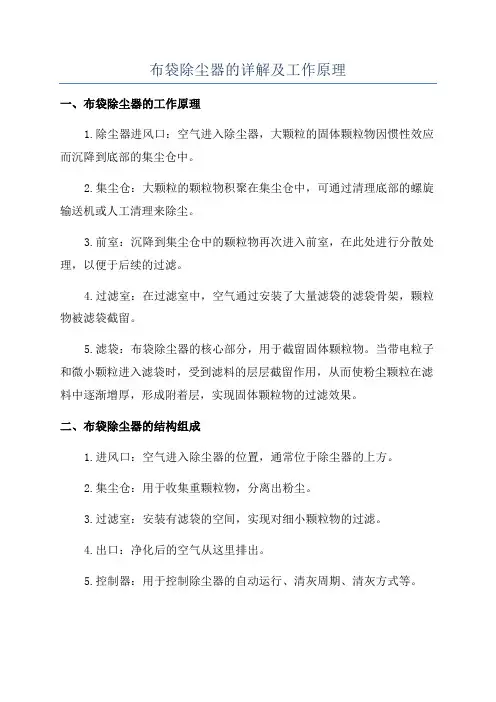

布袋除尘器的详解及工作原理
布袋除尘器的详解及工作原理一、布袋除尘器的工作原理1.除尘器进风口：空气进入除尘器，大颗粒的固体颗粒物因惯性效应而沉降到底部的集尘仓中。
2.集尘仓：大颗粒的颗粒物积聚在集尘仓中，可通过清理底部的螺旋输送机或人工清理来除尘。
3.前室：沉降到集尘仓中的颗粒物再次进入前室，在此处进行分散处理，以便于后续的过滤。
4.过滤室：在过滤室中，空气通过安装了大量滤袋的滤袋骨架，颗粒物被滤袋截留。
5.滤袋：布袋除尘器的核心部分，用于截留固体颗粒物。
当带电粒子和微小颗粒进入滤袋时，受到滤料的层层截留作用，从而使粉尘颗粒在滤料中逐渐增厚，形成附着层，实现固体颗粒物的过滤效果。
二、布袋除尘器的结构组成1.进风口：空气进入除尘器的位置，通常位于除尘器的上方。
2.集尘仓：用于收集重颗粒物，分离出粉尘。
3.过滤室：安装有滤袋的空间，实现对细小颗粒物的过滤。
4.出口：净化后的空气从这里排出。
5.控制器：用于控制除尘器的自动运行、清灰周期、清灰方式等。
6.清灰系统：包括振打装置、压缩空气系统和清灰控制仪等，用于定期清灰，维护滤袋的过滤效果。
三、布袋除尘器的优点1.高效：布袋除尘器的过滤效率高，可去除空气中99%以上的固体颗粒物。
2.耐用：滤袋采用耐磨、耐腐蚀的材料制成，可长期使用。
3.维护方便：布袋除尘器的清灰方式多样化，可通过定时振打清灰、脉冲喷吹清灰等方式来清除滤袋上的粉尘。
4.适用范围广：布袋除尘器适用于各种工况和行业，如冶金、电力、化工、建筑等。
四、布袋除尘器的应用领域1.建筑行业：用于砂石搅拌、混凝土搅拌站、喷涂作业等。
2.冶金行业：用于炼钢、炼铸、冶炼等工艺过程中的烟尘处理。
3.化工行业：用于气相和液相的分离、粉尘处理等。
4.电力行业：用于火力发电、煤炭磨煤系统等产生的烟气净化。
5.印刷行业：用于印刷机排放的废气净化。
6.食品行业：用于食品加工、烟气净化等。
总结：布袋除尘器通过其独特的工作原理和结构组成，能够有效地去除空气中的固体颗粒物，提供一个洁净的工作环境。
布袋除尘器工作原理
布袋除尘器工作原理布袋除尘器是工业制造中常用的空气净化设备之一，主要用于收集工业排放气体中的粉尘、烟气等有害物质，以保障环境和工人的健康。
那么，它的工作原理是什么呢？本文将详细介绍。
一、布袋除尘器的组成部分一个完整的布袋除尘器通常由以下几个组成部分组成：1.箱体：布袋除尘器的主体，一般是由钢板焊接而成，质量必须稳定，密封性好，能够承受高速气流的冲击。
2.滤袋：也称为滤筒，是布袋除尘器最核心的部位，通常由纤维织物制成，一端开放，另一端封闭，用以捕获气体中的粉尘、烟气等。
3.喷吹系统：由空气压缩机、多个喷嘴、气体分配器等组成，通常位于滤袋的上方或侧面，用以向滤袋表面喷射高速气流，清除上面附着的粉尘。
4.除灰系统：将被吸附的粉尘卸载，并送入粉尘桶或袋中收集起来，以进行处理或回收。
二、布袋除尘器的工作原理工业排放气体从进风口进入箱体，随后被分配器均匀分配到每个滤袋间隙中，气体在滤袋内产生阻力，内部流动发生变化，从而导致其中的粉尘、烟气等悬浮物沉积在滤袋上。
随着时间的推移，这些沉积物越来越多，最终将会妨碍气体的正常流动，产生过高的阻力，严重时还会引起出气口堵塞，影响系统的正常运行。
为此，必须对滤袋表面进行清理，使其恢复良好的过滤效果。
这一过程需要使用喷吹系统和除灰系统两种设备：1.喷吹系统：喷吹系统通过空气压缩机提供高速气流，喷嘴将气流从喷头向滤袋方向喷射，气流通过滤袋时，沿着袋壁的表面流动，振动袋壁上附着的粉尘，使其中的杂质从滤袋上疏落下来，与下方粉尘桶中的冲洗水一同排出系统。
2.除灰系统：其中有两种常见的工作模式：机械式（灰斗式）和气力式（集尘桶式）。
机械式除灰器采用机械装置将滤袋上附着的沉积物卸载，靠重力或排气的力将废气中的粉尘通过灰斗送入集尘桶中。
气力式除灰器采用高压气体对粉尘进行瞬间冲击，并将其通过管道送入离心式净气器（除尘器）中处理。
总结一下，布袋除尘器的工作原理有以下几个步骤：1.进入气体被分配到每个滤袋上方。
布袋除尘工作原理及优缺点

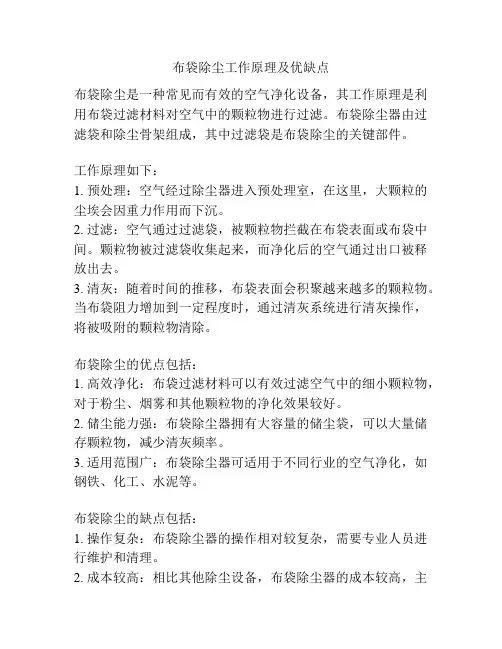

布袋除尘工作原理及优缺点
布袋除尘是一种常见而有效的空气净化设备，其工作原理是利用布袋过滤材料对空气中的颗粒物进行过滤。
布袋除尘器由过滤袋和除尘骨架组成，其中过滤袋是布袋除尘的关键部件。
工作原理如下：
1. 预处理：空气经过除尘器进入预处理室，在这里，大颗粒的尘埃会因重力作用而下沉。
2. 过滤：空气通过过滤袋，被颗粒物拦截在布袋表面或布袋中间。
颗粒物被过滤袋收集起来，而净化后的空气通过出口被释放出去。
3. 清灰：随着时间的推移，布袋表面会积聚越来越多的颗粒物。
当布袋阻力增加到一定程度时，通过清灰系统进行清灰操作，将被吸附的颗粒物清除。
布袋除尘的优点包括：
1. 高效净化：布袋过滤材料可以有效过滤空气中的细小颗粒物，对于粉尘、烟雾和其他颗粒物的净化效果较好。
2. 储尘能力强：布袋除尘器拥有大容量的储尘袋，可以大量储存颗粒物，减少清灰频率。
3. 适用范围广：布袋除尘器可适用于不同行业的空气净化，如钢铁、化工、水泥等。
布袋除尘的缺点包括：
1. 操作复杂：布袋除尘器的操作相对较复杂，需要专业人员进行维护和清理。
2. 成本较高：相比其他除尘设备，布袋除尘器的成本较高，主
要在于过滤袋和除尘骨架的制作和更换成本。
3. 清灰效率低：布袋除尘器清灰系统的效率相对较低，清灰时间较长且需要停机操作，有一定影响设备的正常运行。
总的来说，布袋除尘器是一种高效的空气净化设备，能够有效滤除颗粒物，广泛应用于各行各业。
然而，由于操作复杂和较高的成本等因素，使用者在选择使用时需要权衡其优缺点。

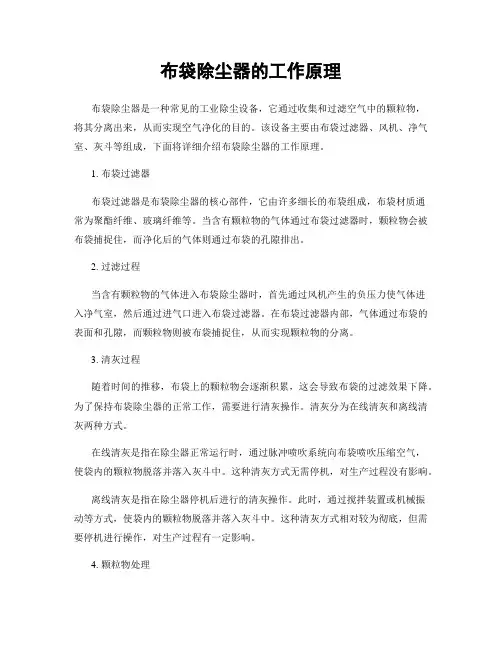

布袋除尘器的工作原理
布袋除尘器的工作原理布袋除尘器是一种常见的工业除尘设备，它通过收集和过滤空气中的颗粒物，将其分离出来，从而实现空气净化的目的。
该设备主要由布袋过滤器、风机、净气室、灰斗等组成，下面将详细介绍布袋除尘器的工作原理。
1. 布袋过滤器布袋过滤器是布袋除尘器的核心部件，它由许多细长的布袋组成，布袋材质通常为聚酯纤维、玻璃纤维等。
当含有颗粒物的气体通过布袋过滤器时，颗粒物会被布袋捕捉住，而净化后的气体则通过布袋的孔隙排出。
2. 过滤过程当含有颗粒物的气体进入布袋除尘器时，首先通过风机产生的负压力使气体进入净气室，然后通过进气口进入布袋过滤器。
在布袋过滤器内部，气体通过布袋的表面和孔隙，而颗粒物则被布袋捕捉住，从而实现颗粒物的分离。
3. 清灰过程随着时间的推移，布袋上的颗粒物会逐渐积累，这会导致布袋的过滤效果下降。
为了保持布袋除尘器的正常工作，需要进行清灰操作。
清灰分为在线清灰和离线清灰两种方式。
在线清灰是指在除尘器正常运行时，通过脉冲喷吹系统向布袋喷吹压缩空气，使袋内的颗粒物脱落并落入灰斗中。
这种清灰方式无需停机，对生产过程没有影响。
离线清灰是指在除尘器停机后进行的清灰操作。
此时，通过搅拌装置或机械振动等方式，使袋内的颗粒物脱落并落入灰斗中。
这种清灰方式相对较为彻底，但需要停机进行操作，对生产过程有一定影响。
4. 颗粒物处理清灰后的颗粒物会积聚在灰斗中，根据实际情况可以选择不同的处理方式。
常见的处理方式包括手动清理、机械输送、气力输送等。
手动清理适用于颗粒物较少的情况，机械输送和气力输送适用于颗粒物较多的情况。
5. 应用领域布袋除尘器广泛应用于冶金、化工、建材、电力、矿山等工业领域，用于处理高浓度、大颗粒物的气体。
其优点包括除尘效率高、占地面积小、运行稳定等。
总结：布袋除尘器通过布袋过滤器将空气中的颗粒物分离出来，从而实现空气净化的目的。
它的工作原理包括过滤过程和清灰过程，其中清灰又分为在线清灰和离线清灰两种方式。
布袋除尘器的工作原理
布袋除尘器的工作原理布袋除尘器是一种常用的空气净化设备，广泛应用于工业生产和环境保护领域。
它通过过滤和分离的方式，将空气中的颗粒物和污染物去除，从而净化空气，保护环境和人类健康。
下面将详细介绍布袋除尘器的工作原理。
一、工作原理概述布袋除尘器主要由进气口、滤料袋、清灰系统和排气口等组成。
其工作原理可以概括为：通过进气口将含有颗粒物和污染物的气体引入布袋除尘器内部，气体经过滤料袋的过滤作用，颗粒物和污染物被滤料袋截留，而净化后的气体则通过排气口排出。
当滤料袋上积累的颗粒物达到一定程度时，清灰系统会对滤料袋进行清灰，将积尘清除，以保证除尘器的正常工作。
二、过滤作用布袋除尘器的过滤作用是实现其除尘效果的核心。
滤料袋是布袋除尘器的核心组成部份，通常采用纤维材料制成，具有较高的过滤效率和捕集能力。
当含有颗粒物和污染物的气体通过滤料袋时，滤料袋会阻挡和截留颗粒物，而干净的气体则通过滤料袋的微孔进入排气口。
由于滤料袋的微孔尺寸较小，可以过滤掉大部份直径较大的颗粒物和污染物。
三、清灰系统布袋除尘器的清灰系统是保证除尘器正常工作的重要组成部份。
当滤料袋上积累的颗粒物达到一定程度时，会影响除尘器的过滤效果，需要进行清灰操作。
常见的清灰方式有机械振打清灰和脉冲喷吹清灰。
机械振打清灰是通过机械装置对滤料袋进行振打，使积尘松动并脱落。
脉冲喷吹清灰是利用压缩空气将滤料袋内的积尘吹落。
清灰系统的设计和操作对除尘器的清灰效果和工作稳定性有重要影响。
四、排气口排气口是布袋除尘器的出口，用于排放净化后的气体。
经过滤料袋过滤后，颗粒物和污染物被截留在滤料袋上，而净化后的气体则通过排气口排出。
为了保证排气口的净化效果，通常还会设置一些附属设备，如除雾器、除臭装置等，以进一步净化气体。
五、参数选择布袋除尘器的工作原理和除尘效果受到多个参数的影响，合理选择这些参数对于确保除尘器的工作效果非常重要。
常见的参数包括滤料袋的材料和规格、进气速度、滤料面积、清灰方式等。
电厂布袋除尘器的工作原理
电厂布袋除尘器的工作原理电厂布袋除尘器是电厂中常用的一种气固分离设备，其主要作用是将烟气中的颗粒物进行捕集和过滤，以净化烟气，保护环境。
下面将对电厂布袋除尘器的工作原理进行详细介绍。
1. 布袋除尘器的组成电厂布袋除尘器主要由滤料袋、骨架、进出口管道、清灰装置和控制系统等组成。
其中，滤料袋是除尘器的重要组成部分，起到捕集颗粒物的作用；骨架则是用来支撑滤料袋，保持其形状和稳定性；进出口管道用于烟气的进出；清灰装置用于清除滤料袋上的积尘；控制系统用于控制整个除尘过程。
2. 工作原理电厂布袋除尘器的工作原理主要包括过滤、清灰和排灰三个过程。
(1) 过滤过程烟气从进气口进入布袋除尘器，然后通过滤料袋。
在滤料袋内，烟气中的颗粒物受到滤料袋的阻挡，颗粒物被滤料袋捕集下来，而干净的烟气则通过滤料袋的壁面排出。
在过滤过程中，布袋除尘器的滤料袋起到了关键作用。
滤料袋具有较高的捕集效率和较大的表面积，能够有效地捕集颗粒物。
同时，滤料袋的材质也是影响除尘效果的重要因素。
(2) 清灰过程随着时间的推移，滤料袋上会逐渐积累颗粒物。
当积灰量达到一定程度时，会对除尘器的过滤效果产生影响。
因此，布袋除尘器需要进行清灰操作，将滤料袋上的颗粒物清除掉。
清灰过程可分为在线清灰和离线清灰。
在线清灰是指在滤料袋工作状态下进行清灰操作，通常采用脉冲喷吹的方式，通过压缩空气或脉冲气体对滤料袋进行喷吹，使滤料袋上的颗粒物脱落。
离线清灰是指在滤料袋停工状态下进行清灰操作，通常采用振动或机械撞击的方式。
清灰过程的目的是将滤料袋上的颗粒物彻底清除，以保证除尘器的正常工作和除尘效果。
(3) 排灰过程经过过滤和清灰处理后，除尘器中的颗粒物被聚集在灰斗中。
当灰斗中的颗粒物积累到一定程度时，需要进行排灰操作，将颗粒物从除尘器中排除。
排灰过程通常采用机械输送或气力输送的方式。
机械输送是指通过螺旋输送机、链斗输送机等将颗粒物从灰斗中输送出去；气力输送是指通过压缩空气或气流将颗粒物从灰斗中吹出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
布袋除尘器的组成及工作原理：
布袋除尘器结构组成由：除尘器出灰斗、进排风道、过滤室（中、下箱体）、清洁室、滤袋及（袋笼骨）、手动进风阀，气动蝶阀、脉冲清灰机构等。
布袋除尘器工作原理：布袋除尘器是基于过滤原理的过滤式除尘设备，利用有机纤维或无机纤维过滤布将气体中的粉尘过滤出来。
除尘过程：含尘气体由进气口进入中部箱体，从滤袋外进入布袋内，粉尘被阻挡在滤袋外的表面，净化的空气进入袋内，再由布袋上部进入上箱体，最后由排气管排出。
大型脉冲长布袋除尘器借鉴国内外先进技术，研制成功的新型高效长布袋除尘器是在常规短袋脉冲除尘器的基础上发展起来的一种新型、高效的，它不仅综合了分室反吹和脉冲清灰的特点，克服了普通分室反吹强度不足和一般脉冲清灰粉尘再附的缺点，而且加长了滤袋，充分发挥压缩空气强力清灰的作用。
是一种除尘效率高，占地面积小，运行稳定、性能可靠，维修方便的大型除尘设备，可广泛应用于冶金、铸造、建材、矿山、化工等行业。
性能特点
进、出口风道布置紧凑，气流阻力小。
采用脉冲喷吹清灰技术，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好。
适用于冶金、建材、机械、化工、电力轻工行业的烟气除尘。
箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。
布袋除尘器的工作机理是含尘烟气通过过滤材料，尘粒被过滤下来，过滤材料捕集粗粒粉尘主要靠惯性碰撞作用，捕集细粒粉尘主要靠扩散和筛分作用。
滤料的粉尘层也有一定的过滤作用。
布袋除尘器除尘效果的优劣与多种因素有关，但主要取决于滤料脉冲布袋除尘
器的几种分类
脉冲除尘器按滤袋不同直径、每室滤袋的不同布置、过滤面积的不同，分成三种不同的系列，
以室为单位组合成排，分成单排列和双排列。
只有双排布置，滤袋尺寸为130X6000。
脉冲喷吹压力一般设计为低压(0.2-0.3Mpa)。
只有双排布置，滤袋尺寸为160X6000。
脉冲喷吹压力为高压(0.4-0.5Mpa)。
分单排和双排，滤袋尺寸为130X6000。
脉冲喷吹压力可为低压(0.2-0.3Mpa),亦可为高压(0.4-0.5Mpa)，由用户选用。
除尘器进口粉尘浓度一般允许为50g/Nm3以下，如有特殊要求，可按用户要求设计。
根据其他分类还可以分为以下几种：移动脉冲喷吹除尘器，移动喷吹虽然可以减少喷吹管和脉冲阀的数量，但对喷吹管的加工和安装精度要求严格，维修也不太方便。
由一个脉冲阀与一根活动管和数个喷嘴组成一个移动式喷吹头，每组滤袋对应装有一个相互隔开的集气室，当喷头移动到某一集气室时，打开脉冲阀，高压空气由喷嘴喷入箱内，然后分别进入每条滤袋进行清灰，其特点是用一套喷吹装置喷吹若干排。
管式脉冲喷吹除尘器。
其特点是容易实现所有滤袋的均匀喷吹，滤袋清灰效果好。
脉冲除尘器清灰时，压缩空气由滤袋口上部的喷吹管的孔眼直接喷射到滤袋馁。
在滤袋口有的装设文氏管进行导流，有的不装设文氏管，但要求喷吹管孔眼与滤袋中心在一条垂直线上，管式喷吹是最常用的一种清灰方式箱式脉冲喷吹除尘器。
如果滤袋数量过多，会影响滤袋的清灰效果。
箱式喷吹是一个滤袋室用一个脉冲阀喷吹，不设喷吹管，一台除尘器分为若干个滤袋室，装设与袋室匹配的若干和脉冲阀，箱式喷吹脉冲除尘器的最大优点是喷吹装置简单，换袋维修方便。
