第3章-PLC程序设计基础

第3章-PLC程序设计基础

辅助继电器M
S7-200提供的256个辅助继电器(又称位存储器)为 M0.0~M31.7。
辅助继电器用于逻辑运算的状态暂存、移位运算或 设பைடு நூலகம்控制信息。虽然名为“位存储器”,但是也可以 按字节、字和双字来存取。
辅助继电器与外部没有任何联系,其线圈只能使用 程序指令驱动,其常开触点和常闭触点供编程使用。
第3章 PLC程序设计基础
3.1 PLC的编程语言与程序结构 3.2 存储器的数据类型与寻址方式 3.3 位逻辑指令 3.4 定时器与计数器指令
学习目标
熟悉PLC的编程语言与程序结构 掌握PLC存储器的数据类型与寻址方式 掌握常用位逻辑指令,定时器与计数器指令 的应用
3.1 PLC的编程语言与程序结构
/bbs / / / /m / /dx/ /sy/ /hlj/ /wj/ /bjdxb /zy/ /zjdx/dx/ www.qi /dxb / / / / / / www.dianxi / ? / /m/ / / www.dianxi / / / / /zjdx/ / http://www.zhongji / / / / / / / www.longji / kjzldx.qi kjzldxb.qi xi www.sni zzzldxb.qixi www.fuzzi /
输出继电器Q
S7-200提供的128个输出映像寄存器为Q0.0~Q15.7, 扩展后的实际数字量输入点数不能超过128。

PLC编程入门基础知识

PLC编程入门基础知识

第一章 可编程控制器简介可编程序控制器,英文称Programmable Controller,简称PC.但由于PC 容易和个人计算机Personal Computer 混淆,故人们仍习惯地用PLC 作为可编程序控制器的缩写.它是一个以微处理器为核心的数字运算操作的电子系统装置,专为在工业现场应用而设计,它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令,并通过数字式或模拟式的输入、输出接口,控制各种类型的机械或生产过程.PLC 是微机技术与传统的继电接触控制技术相结合的产物,它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点,充分利用了微处理器的优点,又照顾到现场电气操作维修人员的技能与习惯,特别是PLC 的程序编制,不需要专门的计算机编程语言知识,而是采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学;调试与查错也都很方便.用户在购到所需的PLC 后,只需按说明书的提示,做少量的接线和简易的用户程序编制工作,就可灵活方便地将PLC 应用于生产实践.一、PLC 的结构及各部分的作用PLC 的类型繁多,功能和指令系统也不尽相同,但结构与工作原理则大同小异,通常由主机、输入/输出接口、电源扩展器接口和外部设备接口等几个主要部分组成.PLC 的硬件系统结构如下图所示:接触器电磁阀指示灯电源电源 限位开关选择开关按钮图1-1-11、主机主机部分包括中央处理器CPU、系统程序存储器和用户程序及数据存储器.CPU是PLC的核心,它用以运行用户程序、监控输入/输出接口状态、作出逻辑判断和进行数据处理,即读取输入变量、完成用户指令规定的各种操作,将结果送到输出端,并响应外部设备如电脑、打印机等的请求以及进行各种内部判断等.PLC的内部存储器有两类,一类是系统程序存储器,主要存放系统管理和监控程序及对用户程序作编译处理的程序,系统程序已由厂家固定,用户不能更改;另一类是用户程序及数据存储器,主要存放用户编制的应用程序及各种暂存数据和中间结果.2、输入/输出I/O接口I/O接口是PLC与输入/输出设备连接的部件.输入接口接受输入设备如按钮、传感器、触点、行程开关等的控制信号.输出接口是将主机经处理后的结果通过功放电路去驱动输出设备如接触器、电磁阀、指示灯等.I/O接口一般采用光电耦合电路,以减少电磁干扰,从而提高了可靠性.I/O点数即输入/输出端子数是PLC的一项主要技术指标,通常小型机有几十个点,中型机有几百个点,大型机将超过千点.3、电源图中电源是指为CPU、存储器、I/O接口等内部电子电路工作所配置的直流开关稳压电源,通常也为输入设备提供直流电源.4、编程编程是PLC利用外部设备,用户用来输入、检查、修改、调试程序或监示PLC的工作情况.通过专用的PC/PPI电缆线将PLC与电脑联接,并利用专用的软件进行电脑编程和监控.5、输入/输出扩展单元I/O扩展接口用于将扩充外部输入/输出端子数的扩展单元与基本单元即主机连接在一起.6、外部设备接口此接口可将打印机、条码扫描仪,变频器等外部设备与主机相联,以完成相应的操作.实验装置提供的主机型号有西门子S7-200系列的CPU224AC/DC/RELAY.输入点数为14,输出点数为10;CPU226AC/DC/RELAY,输入点数为26,输出点数为14.二、PLC的工作原理PLC是采用“顺序扫描,不断循环”的方式进行工作的.即在PLC运行时,CPU根据用户按控制要求编制好并存于用户存储器中的程序,按指令步序号或地址号作周期性循环扫描,如无跳转指令,则从第一条指令开始逐条顺序执行用户程序,直至程序结束.然后重新返回第一条指令,开始下一轮新的扫描.在每次扫描过程中,还要完成对输入信号的采样和对输出状态的刷新等工作.PLC的一个扫描周期必经输入采样、程序执行和输出刷新三个阶段.PLC在输入采样阶段:首先以扫描方式按顺序将所有暂存在输入锁存器中的输入端子的通断状态或输入数据读入,并将其写入各对应的输入状态寄存器中,即刷新输入.随即关闭输入端口,进入程序执行阶段.PLC在程序执行阶段:按用户程序指令存放的先后顺序扫描执行每条指令,经相应的运算和处理后,其结果再写入输出状态寄存器中,输出状态寄存器中所有的内容随着程序的执行而改变.输出刷新阶段:当所有指令执行完毕,输出状态寄存器的通断状态在输出刷新阶段送至输出锁存器中,并通过一定的方式继电器、晶体管或晶闸管输出,驱动相应输出设备工作.三、PLC的程序编制1、编程元件PLC是采用软件编制程序来实现控制要求的.编程时要使用到各种编程元件,它们可提供无数个动合和动断触点.编程元件是指输入寄存器、输出寄存器、位存储器、定时器、计数器、通用寄存器、数据寄存器及特殊功能存储器等.PLC内部这些存储器的作用和继电接触控制系统中使用的继电器十分相似,也有“线圈”与“触点”,但它们不是“硬”继电器,而是PLC存储器的存储单元.当写入该单元的逻辑状态为“1”时,则表示相应继电器线圈得电,其动合触点闭合,动断触点断开.所以,内部的这些继电器称之为“软”继电器.S7-200系列CPU224、CPU226部分编程元件的编号范围与功能说明如下表所示读AC AC0~AC3用来存放计算的中间值累加寄存器2、编程语言所谓程序编制,就是用户根据控制对象的要求,利用PLC 厂家提供的程序编制语言,将一个控制要求描述出来的过程.PLC最常用的编程语言是梯形图语言和指令语句表语言,且两者常常联合使用.1)梯形图语言梯形图是一种从继电接触控制电路图演变而来的图形语言.它是借助类似于继电器的动合、动断触点、线圈以及串、并联等术语和符号,根据控制要求联接而成的表示PLC输入和输出之间逻辑关系的图形,直观易懂.梯形图中常用图形符号分别表示PLC编程元件的动合和动断触点;用表示它们的线圈.梯形图中编程元件的种类用图形符号及标注的字母或数加以区别.触点和线圈等组成的独立电路称为网络,用编程软件生成的梯形图和语句表程序中有网络编号,允许以网络为单位给梯形图加注释.梯形图的设计应注意到以下三点:①梯形图按从左到右、自上而下地顺序排列.每一逻辑行或称梯级起始于左母线,然后是触点的串、并联接,最后是线圈.②梯形图中每个梯级流过的不是物理电流,而是“概念电流”,从左流向右,其两端没有电源.这个“概念电流”只是用来形象地描述用户程序执行中应满足线圈接通的条件.③输入寄存器用于接收外部输入信号,而不能由PLC内部其它继电器的触点来驱动.因此,梯形图中只出现输入寄存器的触点,而不出现其线圈.输出寄存器则输出程序执行结果给外部输出设备,当梯形图中的输出寄存器线圈得电时,就有信号输出,但不是直接驱动输出设备,而要通过输出接口的继电器、晶体管或晶闸管才能实现.输出寄存器的触点也可供内部编程使用.2指令语句表指令语句表是一种用指令助记符来编制PLC 程序的语言,它类似于计算机的语言,但比语言易懂易学,若干条指令组成的程序就是指令语句表.一条指令语句是由步序、指令语和作用器件编号三部分组成.下例为PLC 实现三相鼠笼电动机起/停控制的两种编程语言的表示方法:步序 指令语 器件号SS ST 0 LD KM 1 2 AN1继电接触控制线路图 2梯形图 3 =4END图1-1-2第二章基本指令简介其他指令见附表一、标准触点指令LD动合触点指令,表示一个与输入母线相连的动合触点指令,即动合触点逻辑运算起始.LDN动断触点指令,表示一个与输入母线相连的动断触点指令,即动断触点逻辑运算起始.A 与动合触点指令,用于单个动合触点的串联.AX 与非动断触点指令,用于单个动断触点的串联.O 或动合触点指令,用于单个动合触点的并联.ON 或非动断触点指令,用于单个动断触点的并联.LD、LDN、A、AN、O、ON触点指令中变量的数据类型为布尔BOOC型.LD、LDN两条指令用于将接点接到母线上,A、AN、O、ON指令均可多次重复使用,但当需要对两个以上接点串联连接电路块的并联连接时,要用后述的OLD指令.例子:IIII二、串联电路块的并联连接指令OLD两个或两个以上的接点串联连接的电路叫串联电路块.串联电路块并联连接时,分支开始用LD、LDN指令,分支结束用OLD指令.OLD指令与后述的ALD指令均为无目标元件指令,而两条无目标元件指令的步长都为一个程序步.OLD有时也简称或块指令.三、并联电路的串联连接指令ALD两个或两个以上接点并联电路称为并联电路块,分支电路并联电路块与前面电路串联连接时,使用ALD指令.分支的起点用LD、LDN指令,并联电路结束后,使用ALD指令与前面电路串联.ALD指令也简称与块指令,ALD也是无操作目标元件,是一个程序步指令.四、输出指令 =1、= 输出指令是将继电器、定时器、计数器等的线圈与梯形图右边的母线直接连接,线圈的右边不允许有触点,在编程中,触点以重复使用,且类型和数量不受限制.五、置位与复位指令S、RS为置位指令,使动作保持;R为复位指令,使操作保持复位.从指定的位置开始的N个点的寄存器都被置位或复位,N=1~255如果被指定复位的是定时器位或计数器位,将清除定时器或计数器的当前值.六、跳变触点EU,ED正跳变触点检测到一次正跳变触点的入信号由0到1时,或负跳变触点检测到一次负跳变触点的入信号由1到0时,触点接通到一个扫描周期.正/负跳变的符号为EU和ED,他们没有操作数,触点符号中间的”P”和”N”分别表示正跳变和负跳变七、空操作指令NOPNOP指令是一条无动作、无目标元件的一个序步指令.空操作指令使该步序为空操作.用NOP指令可替代已写入指令,可以改变电路.在程序中加入NOP指令,在改动或追加程序时可以减少步序号的改变.八、程序结束指令ENDEND是一条无目标元件的一序步指令.PLC反复进行输入处理、程序运算、输出处理,在程序的最后写入END指令,表示程序结束,直接进行输出处理.在程序调试过程中,可以按段插入END指令,可以按顺序扩大对各程序段动作的检查.采用END指令将程序划分为若干段,在确认处于前面电路块的动作正确无误之后,依次删去END指令.要注意的是在执行END指令时,也刷新监视时钟.第三章可编程控制器梯形图编程规则一、编程的几个步骤一决定系统所需的动作及次序.当使用可编程控制器时,最重要的一环是决定系统所需的输入及输出.输入及输出要求:(1)第一步是设定系统输入及输出数目.(2)第二步是决定控制先后、各器件相应关系以及作出何种反应.二对输入及输出器件编号每一输入和输出,包括定时器、计数器、内置寄存器等都有一个唯一的对应编号,不能混用.三画出梯形图.根据控制系统的动作要求,画出梯形图.梯形图设计规则1触点应画在水平线上,并且根据自左至右、自上而下的原则和对输出线圈的控制路径来画.2不包含触点的分支应放在垂直方向,以便于识别触点的组合和对输出线圈的控制路径.3在有几个串联回路相并联时,应将触头多的那个串联回路放在梯形图的最上面.在有几个并联回路相串联时,应将触点最多的并联回路放在梯形图的最左面.这种安排,所编制的程序简洁明了,语句较少.4不能将触点画在线圈的右边.四将梯形图转化为程序把继电器梯形图转变为可编程控制器的编码,当完成梯形图以后,下一步是把它的编码编译成可编程控制器能识别的程序.这种程序语言是由序号即地址、指令控制语句、器件号即数据组成.地址是控制语句及数据所存储或摆放的位置,指令告诉可编程控制器怎样利用器件作出相应的动作.五在编程方式下用键盘输入程序.六编程及设计控制程序.七测试控制程序的错误并修改.八保存完整的控制程序.。

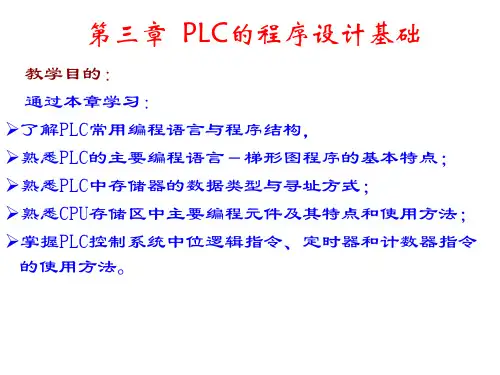

PLC的程序设计基础

PLC的程序设计基础

标准中有两种图形语言——梯形图和功能块图; 标准中有两种文字语言——指令表和结构文本。
1.顺序功能图 是一种位于其它编程语言之上的图形语言,用来编制顺 序控制程序。它提供了一种组织程序的图形方法,步、转 换和动作是顺序功能图中的三种主要元素。有三种基本结 构:顺序结构(单系列)、选择系列和并行系列。 对目前大多数PLC来说,顺序功能图 还仅仅作为组织编程的工具使用, 尚需用其它编程语言(如梯形图) 将它转化为PLC的可执行程序。 因此,通常只是将顺序功能图 作为PLC的辅助编程工具, 而不是一种独立的 编程语言。
2.梯形图程序
梯形图程序设计语言是用梯形图的图形符号来描述程 序的一种程序设计语言。是使用得最多的PLC图形编程语 言。梯形图与工厂的继电器控制系统的电路图相似,具 有直观易懂的优点,很容易被工厂熟悉继电器控制的技 术人员掌握,特别适合于开关量逻辑控制。
SB1 SB2 KM +
I0.0 Q0.0 I0.1 Q0.0
6.编程语言的相互转换和选用
在S7-200的编程软件中,用户可以选用梯形图、指令表和功能块 图来编程,编程软件可以自动切换用户程序使用的编程语言。 梯形图程序与继电器电路图的表达方式极为相似,梯形图中输入 信号与输出信号之间的逻辑关系一目了然,易于理解,程序可读性 强。而指令表程序逻辑关系难于一眼看出,程序可读性差。在设计 复杂程序时建议使用梯形图编程。但指令表输入方便快捷,还可以 为每一条指令加上注释,便于复杂程序的阅读。在设计通信、数学 运算等高级应用程序是时可以采用。 梯形图中一个网络只能有一个独立电路。语句表中,几块独立电 路对应的语句可以放在一个网络中,但是这种网络不能转换为梯形 图。梯形图程序一定能转换为指令表。
图3-4 位数据的存放 “字节. 位”寻址方式:S7-200的位存储单元地址由字 节地址和位地址组成,例如I3.2,其中的区域标识符I表 示输入(Input),字节地址为3,位地址为2。

第三章 STEP7编程技术

第三章 STEP7编程技术

西门子PLC与步进电机驱动器控制步进电机
· 但是,在使用步进电机驱动器时,往往需 要较高频率的脉冲。因此PLC是否能产生 高频脉冲成为能否成功控制步进电机驱动 器以及步进电机的关键。西门子 CPU312C、CPU313C、CPU313-2DP 等型号,集成有用于高速计数以及高频脉 冲输出的通道,可用于高速计数或高频脉 冲输出。
采用西门子S7-300PLC控制三相步进电机的过程
· 三相双三拍正向的时序图如图所示
采用西门子S7-300PLC控制三相步进电机的过程
· 三相单六拍正向时序图如图所示
PLC直接控制步进电机
· 编程方法 · 1.使用定时器指令实现各种时序脉冲的
要求:使用定器产生不同工作方式下的工 作脉冲,然后按照控制开关状态输出到各 相对应的输出点控制步进电机。
பைடு நூலகம்
西门子PLC与步进电机驱动器控制步进电机
西门子PLC与步进电机驱动器控制步进电机
· 控制通道产生高频脉冲分为以下两个步骤 · 硬件设置。 · 调用系统功能块SFB49。
1.硬件设置
· 要想使这三个通道输出高频脉冲,首先必 须进行硬件设置。硬件设置的过程如下:
· (1)首先创建一个项目,CPU型号选择 为CPU313C,如图所示
4.钳制转矩(DETENT TORQUE)
· 钳制转矩是指步进电机没有通电的情况下, 定子锁住转子的力矩。由于反应式步进电 机的转子不是永磁材料,所以它没有 DETENT TORQUE。
步进电机主要有以下特点
· 1.一般步进电机的精度为步进角的3-5%, 且不累积。
步进电机主要有以下特点
· 2.步进电机外表允许的最高温度取决于 不同电机磁性材料的退磁点。 步进电机温度过高时会使电机的磁性材料 退磁,从而导致力矩下降乃至于失步,因 此电机外表允许的最高温度应取决于不同 电机磁性材料的退磁点;一般来讲,磁性 材料的退磁点都在摄氏130度以上,有的 甚至高达摄氏200度以上,所以步进电机 外表温度在摄氏80-90度完全正常。

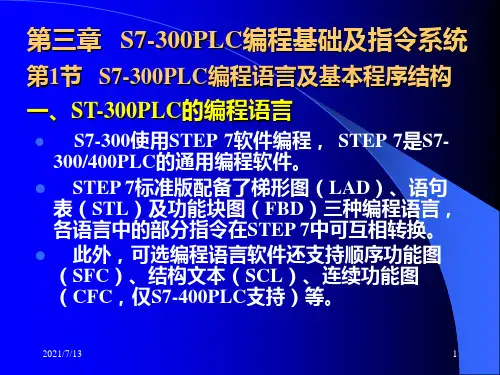

plc课件 plc-3 第三章 s7-300plc的编程基础及指令系统

plc课件 plc-3 第三章 s7-300plc的编程基础及指令系统

2021/7/13
19
7、数据块DB
(1)共享数据块(Shared DB)
共享数据块为系统或用户自定义的数据结构(与 C语言中的结构类似),可供所有逻辑块使用。名 称为DBn,n为编号(一般为1~2047,具体可定义 的个数,视CPU型号而定),其属性Shared 。在 DB中可定义各种类型的数据变量,且可对变量赋初 值。支持DB绝对地址访问及变量形式访问。
本地数据
13
二、S7-300系列PLC的寻址(地址分配)
1、基于槽位的寻址
基于槽位的寻址为默认设置。
机架号为0~3,0号机架为CPU机架,其余 为扩展机架。
CPU机架上的槽号为1~11,槽号1放置电源 模块(PS),槽号2放置CPU模块(CPU), 槽号3放置接口模块(IM),槽号4~11放置其 它模块(SM、FM、CP)
依CPU型号,存储器大小为128~2048B不等, 支持位寻址、字节寻址、字寻址和双字寻址。
位 存 储 区 以 M 标 识 , 如 : M0.0 、 MB0 、 MW0、MD0 (字地址为偶数地址0、2、4…, 双字地址为0、4、8…)等。
6、定时、计数器存储区寻址
依CPU型号不同,可有64~256个定时器, 32~256个计数器。定时器标识符为T,计数器 标识符为C。如:T0,C0等。
2021ቤተ መጻሕፍቲ ባይዱ7/13
9
第6位和第7位(CC0、CC1):条件码0和条件 码1。两位结合用于表示算术运算或逻辑运算的结 果与0的大小关系,以及比较指令的执行结果或移 位指令的移出状态。
第8位(BR):二进制结果位。用于表示字操作 的结果是否正确。1—正确,0 — 错误。
3. 地址寄存器(AR1和AR2)

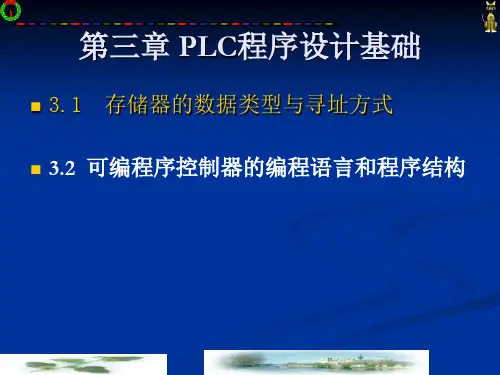

三、第3章(1) PLC程序设计基础

三、第3章(1) PLC程序设计基础

B
C
M ( ) Q ( )
母线
继电接触器控制线路图
结构:电源线、触点、线圈; 实际的元件、有电流
图3.1 典型的梯形图
结构:母线、触点、线圈、盒; 软元件、能流
梯形图的一个关键概念是“能流”(Power Flow),这仅是概念上的“能流”。把左边的母 线假想为电源“火线”,而把右边的母线(虚线
所示)假想为电源“零线”。如果有“能流”从


I、Q、V、M、S、SM、L均可按位、字节、 字和双字来存取。
无符号整数-正数(格式: Byte/Word/Dword)
整数

有符号整数-有正有负 (格式:INT/DINT)
浮点数(Real) (实数)-带 小数点
5、负数如何表达? 在计算机中,负数以其正值的补码形式表达。 原码-一个整数,按照绝对值转换成的2#数; 反码-将2#数按位取反,所得的新数为原2#数的反码; 补码-反码加1;
PLC编程语言的国际标准 IEC 61131-3标准的5种编程语言: (1) 顺序功能图(Sequential Function Chart); (SFC) (2) 梯形图(Ladder Diagram);(LAD) (3) 功能块图(Function Block Diagram); (FBD) (4) 指令表(Instruction List);(IL) (5) 结构文本(Structured Text)。(ST)
图3-2梯形图与语句表
图3-3 功能块图
“能流”(Power Flow)只能从左向右流动。 1个网络(Network)中只能放1块独立电路。 功能块图(FBD)类似于数字逻辑门电路。 STEP 7-Micro/WIN的IEC 61131-3指令集只提供梯形图、功能块图。 地址前加“%”,其指令不区分数据类型。

三菱PLC编程基础操作及典型控制程序

三菱PLC编程基础操作及典型控制程序

19 March 2020
Production Department | PR Team © CHBSC
19
典型控制程序4
延时断开程序(定时功能)
程序分析: 1、OFF延迟定时器可在 输入关闭后保持输入ON 一段时间;
Sender Information Internal
19 March 2020
Sender Information Internal
19 March 2020
Production Department | PR Team © CHBSC
6
Agenda
1 FX-TRN-BEG-C基础操作 2 典型控制程序1-锁存(保持)输出程序 3 典型控制程序2-置位/复位程序 4 典型控制程序3-延时接通程序(定时功能) 5 典型控制程序4-延时断开程序(定时功能) 6 典型控制程序5-单触发(One-Shot)定时器程序 7 典型控制程序6-闪烁程序 8 典型控制程序7-互锁程序
Sender Information Internal
19 March 2020
Production Department | PR Team © CHBSC
21
典型控制程序5
单触发(One-Shot)定时器程序
单触发(One-Shot)定时器程序梯形图
Sender Information Internal
Sender Information Internal
19 March 2020
Production Department | PR Team © CHBSC
25
典型控制程序6
闪烁程序
闪烁程序梯形图
Sender Information Internal

信捷PLC培训5-基础指令

信捷PLC培训5-基础指令

Wy
信以致远捷行弘毅
基本指令
指令块折叠指令GROUP、GROUPE
GROUP和GROUPE指令无目标原件,使用方法是在折叠
语段的开始部分输入GROUP指令,在折叠语段的结束部分输 入GROUPE指令。 GROUP和GROUPE指令必须成对使用。该组指令并不具 有实际意义,仅是对程序的一种结构优化,因此该组指令添加 与否,并不影响程序的运行效果。
基本指令应用6
(二)程序设计
X0 出口1按钮 X1 出口2按钮 X2 出口3按钮 ALT Y0 景观灯
LDP
X0
ORP
ORP ALT
X1
X2 Y0
Wy
信以致远捷行弘毅
基本指令
脉冲输出指令PLS、PLF
程序举例
X0
LD
PLS M0
X0 M0
PLS
X1
---------------------PLF M1
Wy
信以致远捷行弘毅
基本指令应用6
某广场有三个出入口,每个出入口装有控制按钮,广
场中央有一大型景观灯,每一个按钮都可以控制其亮灭。
试设计PLC程序。
Wy
信以致远捷行弘毅
基本指令应用6
(一)分配I/O地址
SB1 SB2
X0 X1
Y0
SB2
X2
PLC
LP
~
AC220V COM COM0
Wy
信以致远捷行弘毅
图的最左边;
LD
LD OUT OR
LD OR
AND OUT
ANB
Wy
信以致远捷行弘毅
编程规则
4、串联回路相并联时应尽量放在梯形图上边;
LD OUT LD AND ORB
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3.6 PLC编程语言 3. 功能块图(FBD) • 功能块图是一种图形化的编程方式,通过放置功能块,并用连线 连接功能块的输入输出至程序变量或其他功能块形成程序,是一 种比梯形图高级的编程语言。
3.6 PLC编程语言 4. 语句表STL • 这是一种采用类似汇编语言助记符的形式编写PLC程序的方法, 可编程序控制器编程软件提供一组指令,由这些指令组成的程序 称指令表程序或语句表程序。语句表程序比较适合熟悉可编程序 控制器和逻辑程序设计的经验丰富的程序员,语句表可以实现某 些不能用梯形图或功能图实现的功能。
步 2
转 换 2
动 作 1 动 作 2
M.0.3
步 3 图 3-2 顺 序 功 能 图 图 3-3 梯 形 图
3.6 PLC编程语言 2. 梯形图(LAD)
• 梯形图最接近于继电器接触器控制系统的电路原理图,直观易懂,很容易被 熟悉继电器控制的电气技术人员掌握,是应用最多的一种编程语言。 • 梯形图由触点、线圈和用方框图表示的功能块组成。触点代表逻辑输入条件, 如外部的开关、按钮和内部条件等。线圈通常代表逻辑输出结果,用来控制 外部的指示灯、交流接触器和内部输出条件等。功能块用来表示定时器、计 数器或者数学运算等附加指令。 • 在分析梯形图的逻辑关系时,为了借助继电器电路图的分析方法,可以想象 左右两侧垂直母线之间有一个左正右负的直流电源电压, 某些PLC编程软件的 梯形图中省略了右侧的垂直母线,当图中的I0.1与I0.2触点接通,或M0.3与 I0.2的触点接通时,有一个假想的“能流”(Power Flow )流过Q1.1的线圈。 利用这一能流的概念,可以帮助我们更好的理解和分析梯形图,能流只能从 左向右流动。 • 触点和线圈组成的独立电路称为一个梯级(RUNG,在STEP7中称为网络 NETWORK),梯形图中,程序的逻辑运算是按从左到右的方向执行,与能流的 方向一致。各梯级按从上到下的顺序执行,执行完所有梯级后,返回最上面 的网络重新执行。
3.5 LOGIX5000 控制器资源
3.5.2、CompactLogix, FlexLogix, and DriveLogix controllers
• • •
具有单一的连续存储区域 具有一个CPU,这个CPU承担所有的工作 CPU在不同的任务中执行与I/O模块的通讯,网络通讯等功能
3.5 LOGIX5000 控制器资源
3.5 LOGIX5000 控制器存储器资源
3.5.1、ControlLogix 控制器
•ContolLogix系统具有两个CPU,逻辑CPU和背 板CPU •存储器也划分为两个互相独立的部分 •逻辑CPU负责执行用户程序和处理数据. •背板CPU负责与I/O模块的通讯,接收I/O数据 •两个CPU互相独立运行
3.7 RSLogix5000编程基本概念 3.7.2、任务(Task) –按程序执行方式的不同将程序划分成不同性质的任 务(TASK)。 • 连续性任务 • 周期性任务或 • 基于事件的任务。 – CompactLogix控制器支持的任务数量 • 1769-L35E ,L43E支持8个任务 • L20、L30支持4个任务, • 一个控制器程序中只能有一个连续型任务。 – 创建工程后,主任务(Main Task)被自动创建并被定 义成连续任务。
一种位于其它语言之上的图形语言,用来编制顺序控制程序。顺序功能图提 供了一种组织程序的图形化方法,在顺序功能图中可以用别的语言嵌套编程。步、 转换和动作是顺序功能图中的三种主要元件。可以用顺序功能图来描述系统的功 能,根据它可以很容易地画出梯形图程序。
步 1
I0.1 转 换 1 能 流 I0.2 Q1.1
5. 结构文本STL(STRUCT TEXT) • 结构文本是为IEC1131-3标准创建的一种专用高级语言,它类似 BASIC语言或PASCAL语言,具有赋值、条件语句、循环语句等高 级语言功能,使用方便,当需要进行复杂运算和处理大量数据时, 才用这种编程语言,使用它可以大大节省编程时间。
3.7 RSLogix5000编程基本概念
•1 •2 •3 •4 •5 顺序功能图 梯形图 功能块图 指令表 结构文本 (Sequential Function Chart) (Ladder Diagram) (Functi List) (Structured Text)
3.6 PLC编程语言 3.6.2、编程语言简介 1.顺序功能图(SFC)
3.5.3、 程序所需存储容量计算 • 下列公式用于估计控制器的存储器需求
控制器任务数_____ * 4000=_____bytes (最少需要一 个) 离散 I/O 点数_____ * 400=_____bytes 模拟 I/O点数_____ * 2600=_____bytes DeviceNet 模块数1_____ * 7400=_____bytes 其他通讯模块数2_____ * 2000=_____bytes 运动控制轴数_____ * 8000=_____bytes 总计=_____bytes • 保留 20-30% 的控制器内存以备扩充之用
3.6 PLC编程语言
3.6.1、可编程控制器编程语言的国际标准 • IEC-国际电工委员会
–为电子技术的所有领域制订全球标准的世界性组织。 –IEC1131-可编程控制器标准,1994年5月公布, –IEC1131-3是可编程控制器的编程语言标准。 –IEC1131-3 详细地说明了句法、语义和下述5种编程 语言表达方式
3.7.1、控制器中的软件构成
• LOGIX5000控制器操作系统是一个有优先级的多任务 系统 • 控制器中的程序被划分为
• 任务(Task) • 程序(Program) • 例程(Routine)
• 控制器中的软件构成如下图
控制器中的用户程序
控制器错误处理程序 Task8
Task1 Program32
Configuration Status Program(local) Tags WatchDog
Program1
Main Routine Fault Routine
Other Routines
Controller(Global) Tags
I/O Data
System-Shared Data
3.7 RSLogix5000编程基本概念 软件界面
