时序逻辑电路名词解释
时序逻辑电路知识要点复习
《时序逻辑电路》知识要点复习一、时序逻辑电路1、时序逻辑电路：电路的输出状态不仅与同一时刻的输入状态有关，也与电路原状态有关。
时序逻辑电路具有记忆功能。
2、时序逻辑电路分类：可分为两大类：同步时序电路与异步时序电路。
（1）同步时序电路：各触发器都受到同一时钟脉冲控制，所有触发器的状态变化都在同一时刻发生。
（2）异步时序电路：各触发器没有统一的时钟脉冲(或者没有时钟脉冲)，各触发器状态变化不在同一时刻发生。
计数器、寄存器都属于时序逻辑电路。
3、时序逻辑电路由门电路和触发器组成，触发器是构成时序逻辑电路的基本单元。
二、计数器1、计数器概述：（1）计数器：能完成计数，具有分频、定时和测量等功能的电路。
（2）计数器的组成：由触发器和门电路组成。
2、计数器的分类：按数制分：二进制计数器、十进制计数器、N 进制(任意进制)计数器；按计数方式分：加法计数器、减法计数器、可逆计数器；按时钟控制分：同步计数器、异步计数器。
3、计数器计数容量（长度或模）:计数器能够记忆输入脉冲的数目，就称为计数器的计数容量（或计数长度或计数模），用 M 表示。
3 位二进制同步加法计数器：M=23=8，n 位二进制同步加法计数器：M=2n，n 位二进制计数器需要用n个触发器。
4、二进制计数器(1)异步二进制加法计数器：如下图电路中，四个JK触发器顺次连接起来，把上一触发器的Q 端输出作为下一个触发器的时钟信号，CP0=CP CP1=QCP2=Q1CP3=Q2，J=K=1J1=K1=1 J2=K2=1 J3=K3=1Q3Q2Q1Q为计数输出，Q3为进位输出，Rd 为异步复位（清0）这样构成了四位异步二进制加计数器。
在计数前清零，Q3Q2Q1Q=0000；第一个脉冲输入后，Q3Q2Q1Q=0001；第二个脉冲输入后，Q3Q2Q1Q=0010；第三个脉冲输入后，Q3Q2Q1Q=0011，……，第15个脉冲输入后，Q3Q2Q1Q=1111，第16个脉冲输入后，Q3Q2Q1Q=0000，并向高位输出一个进位信号，当下一个脉冲来时，进入新的计数周期。
时序逻辑电路的概念及特点
时序逻辑电路的概念及特点
时序逻辑电路是指在电路中添加了存储功能的一种电路，它能够根据输入信号的时序变化来决定输出信号的状态。
时序逻辑电路的特点包括以下几点：
1. 存储功能：时序逻辑电路具有存储功能，可以存储先前的输入信号和输出信号状态。
这些状态会影响电路的后续运算和输出。
2. 时序依赖：时序逻辑电路的输出状态取决于输入信号的时序变化。
不同的输入信号序列会导致不同的输出结果。
3. 时钟信号：时序逻辑电路通常需要一个时钟信号来控制存储功能的读写操作。
时钟信号会规定电路的工作时序和节拍。
4. 时序逻辑电路常见的元件包括锁存器、触发器和计数器等。
这些元件都是基于存储功能的设计，能够存储和处理输入信号的时序信息。
5. 时序逻辑电路的输出结果不仅仅取决于当前的输入信号，还和之前的输入信号以及存储的状态有关。
因此，时序逻辑电路通常需要通过状态转移函数或计数器等实现具体的逻辑运算。
总的来说，时序逻辑电路通过添加存储功能，能够根据输入信号的时序变化来决定输出信号的状态。
它是在组合逻辑电路的基础上进一步发展而来的，可以实现更加复杂的逻辑功能和处理能力。
【电工基础知识】时序逻辑电路
【电⼯基础知识】时序逻辑电路时序逻辑电路定义时序逻辑电路主要由触发器构成。
在理论中，时序逻辑电路是指电路任何时刻的稳态输出不仅取决于当前的输⼊，还与前⼀时刻输⼊形成的状态有关。
这跟相反，组合逻辑的输出只会跟⽬前的输⼊成⼀种函数关系。
换句话说，时序逻辑拥有储存器件（）来存储信息，⽽组合逻辑则没有。
从时序逻辑电路中，可以建出两种形式的：：输出只跟内部的状态有关。
（因为内部的状态只会在时脉触发边缘的时候改变，输出的值只会在时脉边缘有改变）：输出不只跟⽬前内部状态有关，也跟现在的输⼊有关系。
时序逻辑因此被⽤来建构某些形式的的，延迟跟储存单元，以及有限状态⾃动机。
⼤部分现实的电脑电路都是混⽤组合逻辑跟时序逻辑。
按“功能、⽤途”分为：1. 寄存器；2. 计数（分频）器；3. 顺序（序列）脉冲发⽣器；4. 顺序脉冲检测器；5. 码组变换器；寄存器定义寄存器：能够暂时存放数码、指令、运算结果的数字逻辑部件，称为寄存器。
寄存器的功能是存储，它是由具有存储功能的组合起来构成的。
⼀个触发器可以存储1位⼆进制代码，故存放n位⼆进制代码的寄存器，需⽤n个触发器来构成。
[1]按照功能的不同，可将寄存器分为基本寄存器和两⼤类。
基本寄存器只能并⾏送⼊数据，也只能并⾏输出。
移位寄存器中的数据可以在移位脉冲作⽤下依次逐位右移或左移，数据既可以并⾏输⼊、并⾏输出，也可以串⾏输⼊、串⾏输出，还可以并⾏输⼊、串⾏输出，或串⾏输⼊、并⾏输出，⼗分灵活，⽤途也很⼴。
[1]知识点概述：1、寄存器，就是能够记忆或存储0和1数码的基本部件。
通常都是由各种触发器和门电路来构成的。
2、寄存器分为仅能存储0和1数码的数码寄存器，和既能存储数码同时也能实现数码的左移或右移的寄位移寄存器。
3、在实际中，通常使⽤集成寄存器。
本节讲解了寄存器的电路构成、⼯作原理、对74LS194双向移位寄存器的使⽤进⾏了介绍。
4、有点寄存器具有左移右移的功能寄存器电路如下：（1）由四个D触发器构成，因为每⼀个D触发器可以存放1位⼆进制信息，所以上述电路的寄存器可存放⼀个4位⼆进制数码，⼀般也把这种寄存器称为数码寄存器。

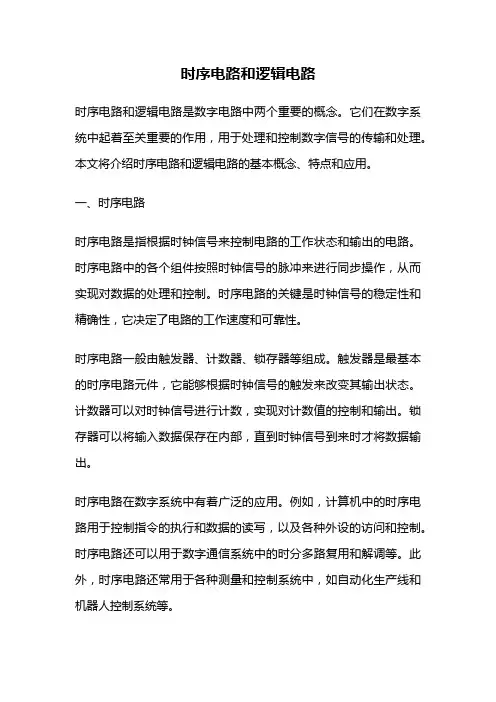

时序电路和逻辑电路
时序电路和逻辑电路时序电路和逻辑电路是数字电路中两个重要的概念。
它们在数字系统中起着至关重要的作用，用于处理和控制数字信号的传输和处理。
本文将介绍时序电路和逻辑电路的基本概念、特点和应用。
一、时序电路时序电路是指根据时钟信号来控制电路的工作状态和输出的电路。
时序电路中的各个组件按照时钟信号的脉冲来进行同步操作，从而实现对数据的处理和控制。
时序电路的关键是时钟信号的稳定性和精确性，它决定了电路的工作速度和可靠性。
时序电路一般由触发器、计数器、锁存器等组成。
触发器是最基本的时序电路元件，它能够根据时钟信号的触发来改变其输出状态。
计数器可以对时钟信号进行计数，实现对计数值的控制和输出。
锁存器可以将输入数据保存在内部，直到时钟信号到来时才将数据输出。
时序电路在数字系统中有着广泛的应用。
例如，计算机中的时序电路用于控制指令的执行和数据的读写，以及各种外设的访问和控制。
时序电路还可以用于数字通信系统中的时分多路复用和解调等。
此外，时序电路还常用于各种测量和控制系统中，如自动化生产线和机器人控制系统等。
二、逻辑电路逻辑电路是指根据输入信号的逻辑关系来进行逻辑运算和转换的电路。
逻辑电路中的逻辑门是最基本的逻辑元件，它可以实现逻辑运算的功能，如与门、或门、非门等。
逻辑电路还可以通过多个逻辑门的组合来实现复杂的逻辑运算，如加法器、减法器、多路选择器等。
逻辑电路的输入和输出信号只有两个取值，通常表示为0和1。
0表示低电平或逻辑假，1表示高电平或逻辑真。
逻辑电路根据输入信号的取值进行逻辑运算，然后将结果输出。
逻辑电路的基本特点是具有确定的逻辑关系和固定的逻辑功能。
逻辑电路在数字系统中有着广泛的应用。
例如，计算机中的逻辑电路用于实现算术运算、逻辑运算和控制运算等。
逻辑电路还可以用于数字信号处理系统中的滤波、编码和解码等。
此外，逻辑电路还常用于各种数字显示和计数器等。
三、时序电路与逻辑电路的关系时序电路和逻辑电路在数字系统中密切相关，二者相互依赖、相互作用。
时序逻辑电路
输出 F
0 0 0 0 0 1 0 1
/0
100
/0 /0
011
正常情况下，触发器状态在000～101循环， 但若由于干扰使电路的状态为110或111， 也可以在1、2个时钟后回到以上的主循环。
这称为电路具有自启动能力
例2.2
分析图示时序逻辑电路
解：状态表的另一种形式：
CP
0 1
Q3 Q2 Q1
0 0 0 0 0 1 0 1 1 0 1 0 0 1 0 1 0 1
0 0 0
0
可见，每来一个CP脉冲触发器作加1计算，每6个脉冲一个循环，所以这是一个6进 制加法计数器。
例2.2
分析图示时序逻辑电路
解：状态表的另一种 形式：
CP
0 1
Q3 Q2 Q1
0 0 0 0 0 1 0 1 1 0 1 0 0 1 0 1 0 1
F
0 0 0 0 0 1
画时序图：
CP Q1 Q2 Q3
J1 X J 2 XQ 1 K 1 XQ 2 K2 X
Q
n 1
JQ
n
KQn
得到各触发器的次态方程：
Q Q
n 1 1 n 1 2
X Q 1 XQ 2 Q 1 X Q 2 Q 1 XQ 2
例2.4
ቤተ መጻሕፍቲ ባይዱ
分析图示时序逻辑电路
Q Q
输入
X 0 0 0 0 1 1 1
时序逻辑电路
1 2 3 4 5 6 时序逻辑电路的基本概念 时序逻辑电路的分析 同步时序电路的设计 计数器 寄存器 算法状态机
时序逻辑电路
数字电路分为 1. 组合电路： 2. 时序电路：
电路在某一给定时刻的输出 还取决于前一时刻电路的状态
名词解释时序逻辑电路
时序逻辑电路介绍时序逻辑电路是现代电子技术中非常重要的一部分，它在数字电子系统中起着至关重要的作用。
本文将深入探讨时序逻辑电路的定义、原理、应用以及设计方法。
什么是时序逻辑电路时序逻辑电路是一种根据输入信号和时钟信号的状态改变来控制输出的电路。
它是由触发器和组合逻辑电路组成的。
触发器是一种具有两个稳定状态（SET和RESET）的多稳态器件，它存储并传递信息。
组合逻辑电路是由逻辑门构成的，用于根据输入信号产生输出信号。
时序逻辑电路的原理时序逻辑电路的行为取决于触发器的状态和输入信号的变化。
触发器的状态可以通过时钟信号进行改变，时钟信号非常重要，因为它将输入信号的改变与触发器的状态转换参数分离开来。
触发器的状态变化遵循一定的时钟信号规律。
比如，典型的触发器有边沿触发器和电平触发器。
前者在时钟的上升沿或下降沿发生状态变化，而后者在时钟的高电平或低电平期间保持状态。
这种状态变化和输入信号的改变相结合，可以实现各种复杂的逻辑功能。
时序逻辑电路的应用时序逻辑电路广泛应用于数字电子系统中，如计算机、通信系统、控制系统等等。
以下是一些常见的应用场景：时钟分频器时序逻辑电路可用于实现时钟分频器，将高频率的时钟信号分频为低频率的信号。
这在很多数字系统中是必需的，例如将高速输入信号转换为适合处理的低速信号。
计数器是一种常见的时序逻辑电路，它用于对输入信号进行计数。
它可以根据时钟信号和触发器的状态，实现二进制、十进制等不同进制的计数。
状态机状态机是一种基于时序逻辑电路的控制器，用于对系统状态的转换和控制。
它可以根据输入信号和当前状态来确定下一状态和输出信号。
状态机广泛应用于数字控制系统、通信系统、自动化系统等领域。
存储器时序逻辑电路可用于构建各种类型的存储器，如寄存器、RAM（Random Access Memory）以及ROM（Read-Only Memory）。
这些存储器用于存储和读取数据，是计算机系统中必不可少的组成部分。
时序逻辑电路
3 ． 异步减 法计 数器
（1）3位递减计数器的状态
（2）电路组成
二 、 十进制计数器
十进制递减计数器的状态
1．电路组成
异步十进制加法计数器
2．工作原理
（1）计数器输入0～9个计数脉冲时，工作过程与4位二进制异步加法计数器完 全相同，第9个计数脉冲后，Q3Q2Q1Q0状态为1001。 （2）第10个计数脉冲到来后，此时计数器状态恢复为0000，跳过了1010~1111 的6个状态，从而实现842lBCD码十进制递增计数的功能。
④ 最 高 位 触 发 器 FF 3 是 在 Q 0 、 Q 1 、 Q 2 同 时 为 1 时 触 发 翻 转 ， 即 FF 0 ～ FF 2 原均为 1 ，作加 l 计数时，产生进位使 FF 3 翻转为 l 。
（2）电路组成
4位二进制同步加法计数器逻辑图
工
程
应
用
计数不正常的故障检测 第一步，先查工作电源是否正常；第二步，检查触 发器的复位端是否被长置成复位状态；第三步，用示波器观测计数脉冲是否加到 了触发器的CP端；第四步，替换触发器，以确定集成电路是否损坏。
第二节 计数器
在数字系统中，能统计输入脉冲个数的电路称为计数器。
一 、二进 制计 数器 1 ． 异步二 进制 加法计 数器
每输入一个脉冲，就进行一次加 1 运算的计数器称为加法 计数器，也称为递增计数器。 4 个 JK 触发器构成的异步加 法计数器如下图所示。
图中 FF 0 为最低位触发器，其控制端 C l 接收输入脉冲，输 出信号 Q 0 作为触发器 FF 1 的 CP ， Q 1 作为触发器 FF 2 的 CP ， Q 2 作为 FF 3 的 CP 。各触发器的 J 、 K 端均悬空，相当于 J = K =1 ，处于计数状态。各触发器接收负跳变脉冲信号时 状态就翻转，它的时序图见下图。
时序逻辑系统名词解释
时序逻辑系统名词解释
时序逻辑系统是一种用于描述电路或系统中时间相关事件的逻辑系统。
下面是一些常见的时序逻辑系统名词及其解释：
1. 时钟信号（Clock Signal）：时钟信号是一个周期性的信号，用于同步电路和系统中的各个部分，以确保它们在正确的时间进行操作。
2. 时序逻辑电路（Sequential Logic Circuit）：时序逻辑电路是一种电路，其输出值取决于电路内部状态和输入信号的组合。
时序逻辑电路包括触发器、寄存器、计数器等。
3. 触发器（Flip-flop）：触发器是一种时序逻辑电路元件，用于存储二进制数据。
常见的触发器包括SR触发器、D触发器、JK触发器等。
4. 稳态（Steady State）：稳态是指时序逻辑电路的输出值在输入信号稳定后达到稳定状态。
在稳态下，电路输出值不再变化。
5. 时序逻辑设计（Sequential Logic Design）：时序逻辑设计是指将时序逻辑电路组合起来以实现特定功能的过程。
时序逻辑设计需要考虑时序逻辑电路的时序特性，包括时序分析和时序优化等。
6. 时序逻辑分析（Sequential Logic Analysis）：时序逻辑分析是指分析时序逻辑电路在不同输入信号下的输出结果。
时序逻辑分析需要考虑电路的时序特性，包括时钟频率、信号延迟等。
7. 时序优化（Timing Optimization）：时序优化是指通过优化电路结构和管脚布局等方法，以提高电路的时序性能，包括最大工作频率、最小时钟周期等。
时序逻辑系统的设计和分析需要深入理解这些术语的含义，并结合实际应用场景进行合理的选择和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时序逻辑电路名词解释
一、时序逻辑电路名词解释
所谓时序电路，是指各个元器件的时间参数与电路的工作状态之间存在着有机联系的电路。
可以用分立元件组成的各种实用电路来模拟电子电路中常见的时序关系。
二、时序逻辑电路的组成和特点
1。
多谐振荡器：根据周期性排列的规律，在每个周期内有个谐振点，并按此排列规律而形成的多谐振荡器称为多谐振荡器。
2。
由“多谐振荡器”构成的电路：根据“多谐振荡器”的特点，利用与非门和或非门将“多谐振荡器”接成不同的电路。
3。
“石英晶体振荡器”的特点： 1）稳定性高； 2）频率特性好；3）工作范围宽； 4）石英晶体发生器电路的简化。
石英晶体振荡器包括下面几部分：输入回路、反馈网络、放大器、振荡电路及整流、滤波、稳压电路等。
石英晶体振荡器是利用单片石英晶体调节某些电容，使它的电压与频率跟随变化，从而产生出变化的电信号。
为了提高石英晶体振荡器的品质因数，要求负载电阻R_0和电容c_0较小。
4。
存储器： 1）存储器有存储信息的功能，只需少量电能就能保持所存储的信息。
它主要由存储单元和控制单元两部分组成。
2）用单一的半导体材料制成，具有记忆功能。
3）结构简单，体积小。
4）需要电源激励工作。
5）只读存储器。
4。
集成逻辑电路：是一种由许多单独的半导体器件组成的具有专门功能的集成电路。
这些半导体器件包括：门电路、触发器、存储器和微处理器。
1）复合逻辑电路：由“触发器”和“门电路”组成
的一种逻辑电路。
2） TTL电路：由双极型三极管和逻辑门构成的一种逻辑电路。
3） CMOS电路：由双极型三极管和逻辑门构成的一种逻辑电路。
4） MIS电路：由“双极型三极管”和“逻辑门”构成的一种逻辑电路。
5）混合逻辑电路：由“门电路”和“触发器”构成的一种逻辑电路。
6） TTL电路加上高阻器后称为TTL集成逻辑电路。
7）将两个或更多的TTL电路加上高阻器后称为TTL门电路。
8）将两个或更多的CMOS电路加上高阻器后称为CMOS集成逻辑电路。
所以，集成电路就是采用了集成化的电路技术的装置。
三、集成逻辑电路的发展历史集成电路从1953年开始问世，到1969年获得第一块集成电路，这40年的发展历程大致经历了四代。
