电力变换的四大类型
电力电子技术考核点总结--填空选择教学文案
电力电子技术考核点总结--填空选择1 简要说明四类基本的电力电子变流电路表答：交流变直流，即整流电路交流变交流，即交流电力控制电路或变频变相电路直流变直流，即直流斩波电路直流变交流，即逆变电；2 美国学者W.Newell用倒二角形对电力电子技术进行形象的描述，认为电力电子学是由电力学，电子学，控制理论三个学科交义而形成的。
3 电力电子技术是使用电力电子器件对电能进行变换和控制的技术，其电力变换常分为四大类：直流变直流、直流变交流、交流变交流、交流变直流。
4 根据二极管反向恢复时间的长短，可以将二极管分为普通二极管、快恢复二极管和肖特基二极管。
5 驱动电路需要提供控制电路和主电路之间的电气隔离环节，一般采用光隔离和磁隔离。
6 电力电子装置中可能发生的过电压分为外因过电压和内因过电压，其中内因过电压包括换相过电压和关断过电压。
7 电力电子系统一般由控制电路，驱动电路，主电路组成8 电力电子器件的损耗主要包括开关损耗和通态损耗9 单相半波整流电路带阻性负载时，晶闸管触发角a移相范围是【0~π】，晶闸管导通角沒和触发角α之间的关系是α+β=π或互补10 三相半波整流电路带阻性负载时，晶闸管触发角a移相范围是0-150度，输出电压连续时触发角α移相范围是0-30度11 同步信号为锯齿波的晶闸管触发电路主耍由脉冲的形成与放大，锯齿波的形成和脉冲移相，同步环节三个基本环节12 一般来说，电力电子变流电路中换流方式有器件换流、负载换流、电网换流和强迫换流。
13 直流斩波电路主要有三种控制方式：脉宽调制、脉频调制和混合调制。
14 正弦脉宽调制（SPWM)中，根据载波比N是否为固定值，可以分为同步调制和异步调制15 PWM控制方案优劣体现在输出波形谐波的多少、直流侧电压利用率; 一个周期内的开关次数。
16 PWM整流电路根据是否引入电流反馈可分为直接电流控制和间接电流控制17 根据电力电子电路中的功率器件开关过程中是否产生损耗，其开关方式可以分为软开关和硬开关。
电力电子学_康勇_第1章电力电子变换和控制技术导论
电力电子学——电力电子变换和控制技术（第二版）第 1 章电力电子变换和控制技术导论1 电力电子变换和控制技术导论1.1 电力电子学科的形成1.2 电力电子变换和控制的技术经济意义1.3 开关型电力电子变换的基本原理及控制方法1.4 开关型电力电子变换器基本特性1.5 开关型电力电子变换器的应用领域课程学习要求1.1 电力电子学科的形成1.电力技术2.电子技术3.电力电子技术1.电力技术✓电力技术是一门涉及发电、输电、配电及电力应用的科学技术。
✓利用电磁学(电路、磁路、电场、磁场的基本原理)，处理发电、输配电及电力应用的技术统称电力技术。
2.电子技术✓电子技术又称为电子学，它是与电子器件、电子电路以及电子设备和系统有关的科学技术。
✓电子技术是研究电子器件，以及利用电子器件来处理电子电路中电信号的产生、变换、处理、存储、发送和接收问题。
✓又称为信息电子技术或信息电子学。
(Power Electronics)3.电力电子技术✓也称为电力电子学。
✓利用电力电子开关器件组成电力开关电路，利用集成电路和微处理器构成信号处理和控制系统，对电力开关电路进行实时、适式的控制，经济有效地实现开关模式的电力变换和电力控制，包括电压（电流）的大小、频率、相位和波形的变换和控制。
✓是综合了电子技术、控制技术和电力技术的新兴交叉学科。
✓电力电子技术的发展史是以电力电子器件的发展史为纲3.电力电子技术(Power Electronics)典型的电力电子系统框图1.2 电力电子变换和控制的技术经济意义✓为了满足一定的生产工艺和流程的要求，供电电源的电压、频率甚至波形都必须满足各种用电设备的不同要求。
✓将发电厂生产的单一频率和电压的电能变换为各个用电设备最佳工况所需要的另一种特性和参数(频率、电压、相位和波形)的电能，再供负载使用，用电设备可以获得更好的技术特性和更大的经济效益。
1.3 开关型电力电子变换的基本原理及控制方法1.电力变换的类型2.交流机组实现电力变换3.利用开关器件实现电力变换的基本原理1.电力变换的类型✓电源可分为两类：直流电（D.C），频率f=0交流电（A.C），频率f 0✓电力变换按电压(电流)的大小、波形及频率变换划分为四类基本变换及相应的四种电力变换电路或电力变换器。
《现代电力电子技术》离线作业答案

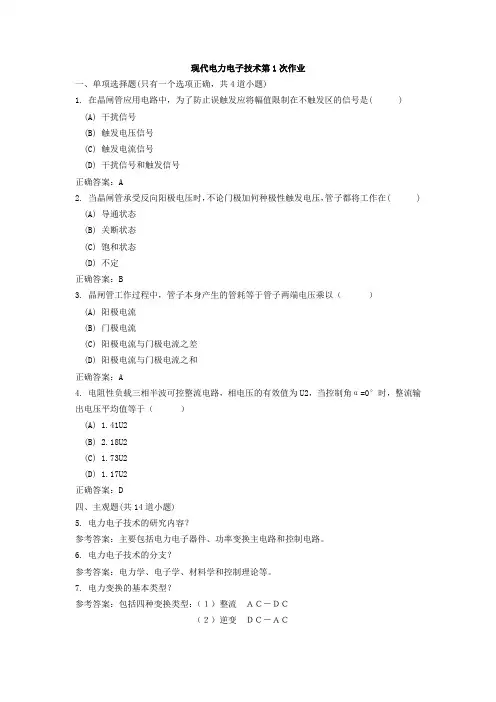

现代电力电子技术第1次作业一、单项选择题(只有一个选项正确，共4道小题)1. 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )(A) 干扰信号(B) 触发电压信号(C) 触发电流信号(D) 干扰信号和触发信号正确答案：A2. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )(A) 导通状态(B) 关断状态(C) 饱和状态(D) 不定正确答案：B3. 晶闸管工作过程中，管子本身产生的管耗等于管子两端电压乘以（）(A) 阳极电流(B) 门极电流(C) 阳极电流与门极电流之差(D) 阳极电流与门极电流之和正确答案：A4. 电阻性负载三相半波可控整流电路，相电压的有效值为U2，当控制角α=0°时，整流输出电压平均值等于（）(A) 1.41U2(B) 2.18U2(C) 1.73U2(D) 1.17U2正确答案：D四、主观题(共14道小题)5. 电力电子技术的研究内容？参考答案：主要包括电力电子器件、功率变换主电路和控制电路。
6. 电力电子技术的分支？参考答案：电力学、电子学、材料学和控制理论等。
7. 电力变换的基本类型？参考答案：包括四种变换类型：（１）整流ＡＣ－ＤＣ（２）逆变ＤＣ－ＡＣ（３）斩波ＤＣ－ＤＣ（４）交交电力变换ＡＣ－ＡＣ。
8. 电力电子系统的基本结构及特点？参考答案：电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期望性能指标的输出电能。
9. 电力电子的发展历史及其特点？参考答案：主要包括史前期、晶闸管时代、全控型器件时代和复合型时代进行介绍，并说明电力电子技术的未来发展趋势。
10. 电力电子技术的典型应用领域？参考答案：介绍一般工业、交通运输、电力系统、家用电器和新能源开发几个方面进行介绍，要说明电力电子技术应用的主要特征。
11. 电力电子器件的分类方式？参考答案：电力电子器件的分类如下（１）从门极驱动特性可以分为：电压型和电流型（２）从载流特性可以分为：单极型、双极型和复合型（３）从门极控制特性可以分为：不可控、半控及全控型。
电力电子技术期末考试
电力电子技术期末考试第一章电力电子技术（概念）：就是应用于电力领域的电子技术。
电力变换器通常分为四大类：1、交流变直流；2、交流变交流；3；直流变直流；4、直流变交流。
电力电子学的倒三角：电力电子学包含了电力电子技术。
电力电子技术的应用：1、一般工业；2、交通运输；3、电力系统；4、电子装置用电源；5、家用电器；6、其他（航空等）第二章电力电子器件的概念：主电路：在电气设备或电力系统中，直接承担电能的变换或控制任务的电路。
电力电子器件：是指可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。
电力电子器件用于主电路与处理信息的电子器件相比，电力电子器件的特征：（1）电力电子器件所能处理电功率的大小，也就是其承受电压和电路的能力，是其最重要的参数；（2）因为处理的电功率较大，为了减小本身的损耗，提高效率，电力电子器件一般都工作在开关状态；（3）在实际应用当中，电力电子器件往往需要由信息电子电路来控制；（4）尽管工作在开关状态，但是电力电子器件自身的功率损耗通常仍远大于信息电子器件，因而为了保证不致于因损耗散发的热量导致器件温度过高而损坏，不仅在器件封装上比较讲究散热设计，而且在其工作时一般都还需要安装散热器。
电力电子器件在实际应用中的系统组成说明：电力电子器件在实际应用中，一般是由控制电路、驱动电路和以电力电子器件为核心的主电路组成一个系统。
按照电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为以下三类：（1）通过控制信号可以控制其导通而不能控制其通断的电力电子器件称为半控型器件；（2）通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件被称为全控型器件（3）也有不能用控制信号来控制其通断的电力电子器件，这就是电力二极管（不可控器件）。
按照驱动电路加在电力电子器件控制端和公共端之间信号的性质，可以将电力电子器件（电力二极管除外）分为电压驱动型和电流驱动型两类。
电导调制效应：低掺杂N区由于掺杂浓度低而具有的高电阻率对于电力二极管的正向导通是不利的。
电力电子技术
绪论信息电子技术——信息处理电力电子技术——电力变换电子技术一般即指信息电子技术，广义而言，也包括电力电子技术电力电子技术——使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。
目前电力电子器件均用半导体制成，故也称电力半导体器件。
电力电子技术变换的“电力”，可大到数百MW甚至GW，也可小到数W甚至mW级。
1.2 两大分支电力电子器件制造技术电力电子技术的基础，理论基础是半导体物理。
变流技术（电力电子器件应用技术）用电力电子器件构成电力变换电路和对其进行控制的技术，以及构成电力电子装置和电力电子系统的技术。
电力电子技术的核心，理论基础是电路理论变流技术电力——交流和直流两种从公用电网直接得到的是交流，从蓄电池和干电池得到的是直流。
电力变换四大类交流变直流、直流变交流、直流变直流、交流变交流进行电力变换的技术称为变流技术。
1.3 与相关学科的关系与电子学（信息电子学）的关系都分为器件和应用两大分支。
器件的材料、工艺基本相同，采用微电子技术。
应用的理论基础、分析方法、分析软件也基本相同。
信息电子电路的器件可工作在开关状态，也可工作在放大状态；电力电子电路的器件一般只工作在开关状态。
二者同根同源。
与电力学（电气工程）的关系电力电子技术广泛用于电气工程中高压直流输电静止无功补偿电力机车牵引交直流电力传动电解、电镀、电加热、高性能交直流电源国内外均把电力电子技术归为电气工程的一个分支。
电力电子技术是电气工程学科中最为活跃的一个分支。
与控制理论（自动化技术）的关系控制理论广泛用于电力电子系统中。
电力电子技术是弱电控制强电的技术，是弱电和强电的接口；控制理论是这种接口的有力纽带。
电力电子装置是自动化技术的基础元件和重要支撑技术1.4 地位和未来电力电子技术和运动控制一起，和计算机技术共同成为未来科学技术的两大支柱。
计算机人脑电力电子技术消化系统和循环系统电力电子＋运动控制肌肉和四肢电力电子技术是电能变换技术,是把粗电变为精电的技术，能源是人类社会的永恒话题，电能是最优质的能源，因此，电力电子技术将青春永驻。
电力电子技术平时

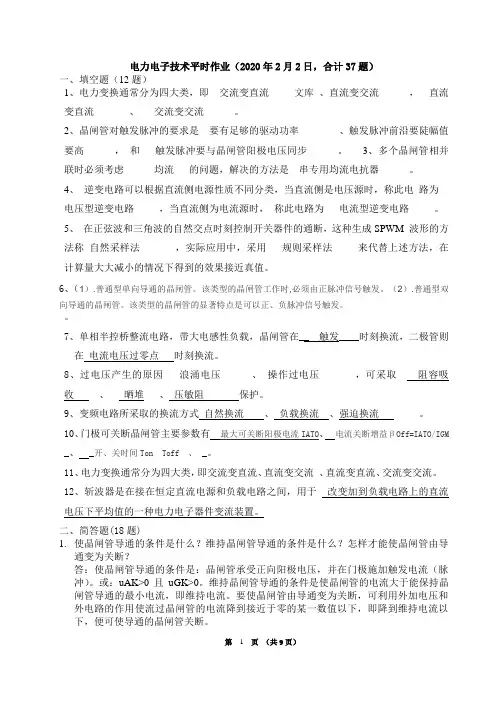

电力电子技术平时作业（2020年2月2日，合计37题）一、填空题（12题）1、电力变换通常分为四大类，即交流变直流文库、直流变交流，直流变直流、交流变交流。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高，和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为__电压型逆变电路_____，当直流侧为电流源时，称此电路为___电流型逆变电路_____。
5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM 波形的方法称_自然采样法_______，实际应用中，采用___规则采样法_____来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。
6、（1）.普通型单向导通的晶闸管。
该类型的晶闸管工作时,必须由正脉冲信号触发。
（2）.普通型双向导通的晶闸管。
该类型的晶闸管的显著特点是可以正、负脉冲信号触发。
7、单相半控桥整流电路，带大电感性负载，晶闸管在__ 触发____时刻换流，二极管则在电流电压过零点___时刻换流。
8、过电压产生的原因_ _浪涌电压______、_操作过电压_______，可采取__ 阻容吸收、__ 晒堆___、压敏阻保护。
9、变频电路所采取的换流方式自然换流_、负载换流、强迫换流_____。
10、_、 _开、关时间Ton Toff 、 _。
11、电力变换通常分为四大类，即交流变直流、直流变交流、直流变直流、交流变交流。
12、斩波器是在接在恒定直流电源和负载电路之间，用于_ 改变加到负载电路上的直流电压下平均值的一种电力电子器件变流装置。
二、简答题(18题)1.使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
电力电子技术考核点总结--填空选择
1 简要说明四类基本的电力电子变流电路表答：交流变直流，即整流电路交流变交流，即交流电力控制电路或变频变相电路直流变直流，即直流斩波电路直流变交流，即逆变电；2 美国学者W.Newell用倒二角形对电力电子技术进行形象的描述，认为电力电子学是由电力学，电子学，控制理论三个学科交义而形成的。
3 电力电子技术是使用电力电子器件对电能进行变换和控制的技术，其电力变换常分为四大类：直流变直流、直流变交流、交流变交流、交流变直流。
4 根据二极管反向恢复时间的长短，可以将二极管分为普通二极管、快恢复二极管和肖特基二极管。
5 驱动电路需要提供控制电路和主电路之间的电气隔离环节，一般采用光隔离和磁隔离。
6 电力电子装置中可能发生的过电压分为外因过电压和内因过电压，其中内因过电压包括换相过电压和关断过电压。
7 电力电子系统一般由控制电路，驱动电路，主电路组成8 电力电子器件的损耗主要包括开关损耗和通态损耗9 单相半波整流电路带阻性负载时，晶闸管触发角a移相范围是【0~π】，晶闸管导通角沒和触发角α之间的关系是α+β=π或互补10 三相半波整流电路带阻性负载时，晶闸管触发角a移相范围是0-150度，输出电压连续时触发角α移相范围是0-30度11 同步信号为锯齿波的晶闸管触发电路主耍由脉冲的形成与放大，锯齿波的形成和脉冲移相，同步环节三个基本环节12 一般来说，电力电子变流电路中换流方式有器件换流、负载换流、电网换流和强迫换流。
13 直流斩波电路主要有三种控制方式：脉宽调制、脉频调制和混合调制。
14 正弦脉宽调制（SPWM)中，根据载波比N是否为固定值，可以分为同步调制和异步调制15 PWM控制方案优劣体现在输出波形谐波的多少、直流侧电压利用率; 一个周期内的开关次数。
16 PWM整流电路根据是否引入电流反馈可分为直接电流控制和间接电流控制17 根据电力电子电路中的功率器件开关过程中是否产生损耗，其开关方式可以分为软开关和硬开关。
电力电子复习材料及答案解析
电力电子技术一填空题1、电力电子技术就是应用于电力领域的电子技术。
2、电力变换通常可分为四大类，分别是整流、逆变、直流斩波、交流变交。
3、电力电子技术是一门由电力技术、电子技术、控制技术三个学科交叉而形成的。
4、电力电子器件一般工作在开关状态，在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时你，功率损耗主要为开关损耗。
5、一个周期内，下列整流电路整流电压波形的脉动次数：单相半波可控电路脉动__1____次；单相全控桥式整流电路脉动__2____次；三相半波可控电路脉动____3__次；三相全控桥式整流电路脉动___6___次。
6、电压型三相逆变器，电路的基本工作方式是___180°__导电方式，任一瞬间，有___3_____个IGBT 同时导通；电流型三相逆变器，电路的基本工作方式是___120°__导电方式，任一瞬间，有____2____个IGBT同时导通。
7、同一晶闸管，维持电流IH与掣住电流I L在数值大小上有I L＞ I H。
8、电力电子器件一般都工作在开关状态。
9、晶闸管和门极可关断晶闸管的英文名字的缩写分别为SCR 和GTO 。
10、按照直流侧电源性质划分，逆变电路可分为电流型逆变电路和电压型逆变电路。
11、单结晶体管张弛振荡电路的原理是利用单结晶体管的___负阻____特性和RC电路的___充放电____特性。
12、当发射极电压等于____峰点电压__时，单结晶体管导通。
导通后，当发射极电压小于__谷点电压___时，单结晶体管关断。
13、晶闸管内部是四层半导体结构，它的三个电极分别是阳极、阴极、门极。
14、整流电路的作用是交流电能将变为直流电能供给直流用电设备。
15、自换流逆变电路采用器件换流和强迫换流两种换流方式，外部换流逆变电路采用电网换流和负载换流两种换流方式。
16、IGBT是绝缘栅双极晶体管，是三端器件，三个电极分别是发射极、栅极、集电极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力变换的四大类型
在现代电力系统中，电力变换是一项至关重要的技术，它可以将电能从一种形式转换为另一种形式，以满足不同电气设备的需求。
电力变换可以分为四种类型，分别是直流到直流（DC-DC）变换、交流到直流（AC-DC）变换、直流到交流（DC-AC）变换和交流到交流（AC-AC）变换。
一、直流到直流（DC-DC）变换
直流到直流变换，顾名思义，就是将直流电源转换为不同的直流电压和电流。
由于直流电压不能直接被改变，因此需要采用电力变换技术来实现这一转换。
直流到直流变换可以分为降压变换、升压变换、反相变换和隔离变换等不同类型。
二、交流到直流（AC-DC）变换
交流到直流变换是将交流电源转换为直流电源，也称为整流器。
它可以将交流电压和电流转换为具有恒定电压和电流的直流电源。
交流到直流变换可以分为单相半波整流、单相全波整流、三相半波整流和三相全波整流等不同类型。
三、直流到交流（DC-AC）变换
直流到交流变换是将直流电源转换为交流电源，也称为逆变器。
它
可以将直流电压和电流转换为具有可调频率和电压的交流电源。
直流到交流变换可以分为单相半桥逆变、单相全桥逆变、三相半桥逆变和三相全桥逆变等不同类型。
四、交流到交流（AC-AC）变换
交流到交流变换是将一个交流电源转换为另一个交流电源，它可以改变电源的电压、频率和相位等参数。
交流到交流变换可以分为变压器变换、相位控制变换和频率控制变换等不同类型。
在现代电力系统中，电力变换技术已经成为不可或缺的一部分，它能够实现电能的高效转换和传输，使得电气设备能够更加灵活和高效地工作。
因此，了解电力变换的四大类型对于电气工程师和电力工作者来说是非常重要的。
