电机与拖动复习题及答案

电机与拖动复习题及答案

电机与拖动复习题及答案一、单项选择题(每题2分,共10分)1. 电机的转子旋转速度与同步转速的关系是()。

A. 相等B. 略小于同步转速C. 略大于同步转速D. 无法确定答案:B2. 直流电机的励磁方式有()。

A. 并励B. 串励C. 他励D. 所有选项答案:D3. 异步电机的转子绕组是()。

A. 闭合的B. 开放的C. 短路的D. 断路的答案:A4. 电机的启动电流通常比额定电流大()。

A. 2-3倍B. 3-5倍C. 5-7倍D. 7-10倍答案:B5. 电机的效率是指()。

A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 输出功率与额定功率的比值D. 额定功率与输入功率的比值答案:A二、填空题(每题2分,共10分)1. 电机的额定功率是指电机在______下长期运行时的功率。

答案:额定电压和额定转速2. 电机的额定电压是指电机在______下运行时的电压。

答案:额定功率和额定转速3. 电机的额定转速是指电机在______下运行时的转速。

答案:额定电压和额定功率4. 电机的启动电流大,是因为电机启动时______。

答案:转子转速接近于零,转差率大5. 电机的效率提高,意味着电机的______减小。

答案:能量损耗三、简答题(每题5分,共15分)1. 简述电机的工作原理。

答案:电机的工作原理基于电磁感应和电磁力的作用。

当电机的定子绕组通入电流时,产生旋转磁场,这个旋转磁场与转子绕组中的电流相互作用,产生电磁力,使转子旋转。

2. 说明电机启动时电流大的原因。

答案:电机启动时电流大的原因是,启动时转子转速接近于零,导致转差率大,从而使得转子绕组中的感应电动势大,进而导致启动电流大。

3. 描述电机效率的物理意义。

答案:电机效率的物理意义是电机输出功率与输入功率的比值,它反映了电机将电能转换为机械能的效率。

效率越高,说明电机的能量转换效率越好,能量损耗越小。

四、计算题(每题15分,共30分)1. 某三相异步电机的额定功率为10kW,额定电压为380V,额定电流为20A,求该电机的效率。

《电机与拖动》作业及答案

《电机与拖动》作业及答案

《电机与拖动》一、单项选择题(只有一个选项正确,共2道小题)1.电机和变压器运行时,在铁芯材料周围的气隙中()磁场(A) 不存在(B) 存在(C) 不好确定正确答案:B2. 磁通磁路计算时如果存在多个磁动势,()可应用叠加原理进行计算。

(A) 线性磁路(B) 非线性磁路(C) 任何磁路正确答案:A二、判断题(判断正误,共4道小题)3. 电机和变压器常用硅钢片做铁芯材料,是因为它们是软磁材料。

正确答案:说法正确4. 铁磁材料的磁导率小于非铁磁材料的磁导率。

正确答案:说法错误5. 铁芯叠片越厚,铁耗越小。

正确答案:说法错误6. 磁通磁路计算时如果存在多个磁动势,可应用叠加原理进行计算。

正确答案:说法错误三、主观题(共2道小题)7. 何谓饱和现象?电机的磁路为什么会出现饱和现象?饱和对电机运行性能有何影响?参考答案:答:电机磁路由铁心部分和空气隙部分组成,当铁心的B达到一定程度后,铁心部分的磁压降开始不能忽略,此时随着励磁磁动势的增加,主磁通的增加渐渐变慢,电机进入饱和状态。

由于饱和现象的存在,使电机设计时对H和B的值不能取得过高,材料利用率受到限制,激磁电流需要增大。

8. 电机和变压器的磁路常用什么材料制成,这类材料应具有哪些主要特性?试比较交流磁路和直流磁路的异同点。

参考答案:答:电机和变压器的磁路常用导磁性能好的铁磁材料制成。

直流磁路磁通不随时间变化,无磁滞、涡流损耗,也不会在无相对运动的导体中感应电势;而交流磁路磁通随时间变化,会在铁心中产生磁滞、涡流损耗,并在其交链的导体中感应电势电机与拖动I第2次作业一、单项选择题(只有一个选项正确,共2道小题)1. 直流电动机的额定功率指()(A) 转轴上吸收的机械功率(B) 转轴上输出的机械功率(C) 电枢端口吸收的电功率(D) 电枢端口输出的电功率正确答案:B2. 一台四极直流发电机,单迭绕组,额定功率为20kW,现将其改接为单波绕组,则电机的额定功率为()(A) 减少一半(B) 保持不变(C) 增大一倍(D) 增大二倍正确答案:B二、判断题(判断正误,共1道小题)3. 直流电机工作在任何运行状态下,感应电动势总是反电动势。

电机拖动复习资料 (答案)

电机拖动复习资料 (答案)

●填空1、电枢磁动势对主磁动势的影响称为直流电机的电枢反应。

2、直流电机中同时交链励磁绕组和电枢绕组的磁通是主磁通;只交链_励磁绕组__的是主磁极漏磁通。

3、直流电机的电刷位于几何中性线上时的电枢反应特点为使气隙磁场发生畸变_和_____对主磁场起去磁作用___________。

4、直流电机的电力拖动系统运动方程式描述了___系统的运动状态,系统的运动状态取决于做哟在原动机转轴上的各种转矩__________。

5、他励直流电动机的起动,一般有三点要求:1、_____要有足够大的启动转矩____________;2、___启动电流要限制在一定的范围内_____________3、____起动设备要简单可靠_____________。

6、变压器通过线圈间的__电磁感应作用______作用,可以把____一种电压等级的交流电能____________转换成____另一种电压等级的交流电能____________。

7、对三相变压器而言,额定容量是指__铭牌规定的额定使用条件下所能输出的视在功率,对三相变压器而言,额定容量指三相容量之和__________。

8、转差率直接反映了转子__转子转速的快慢__________或电动机___负载的大小_。

9、笼型异步电动机的起动方法有两种:____直接起动__和__降压起动。

10、三相绕线转子异步电动机的起动中所用到的频敏变阻器,它的__等效电阻Rm ________是随___频率f2_______的变化而自动变化的。

11、对于单相异步电动机,为获得起动转矩,通常在定子上安装_起动绕组_。

12、同步电机主要用作___发电机_______,也可用作___电动机_______和____调相机。

13、直流电机的电枢绕组根据连接规律的不同,可分为__单叠绕组______、__单波绕组______、__复叠绕组______、___混合绕组______及__复波绕组______。

《电机与拖动》考试试题与答案

《电机与拖动》考试试题与答案

《电机与拖动》考试试题与答案一、选择题(每题2分,共20分)1、下列哪一种类型的电机是直流电机?(A)同步电机(B)异步电机(C)伺服电机(D)步进电机答案:(C)伺服电机解释:伺服电机是一种将电信号转化为机械运动的装置,其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机,而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下,下列哪种方法可以改变电动机的转矩?(A)改变电源频率(B)改变电源电压(C)改变负载大小(D)改变电动机的极数答案:(B)改变电源电压解释:电动机的转矩与电源电压的平方成正比,因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向,但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速?(A)开环控制(B)闭环控制(C)PWM控制(D)V/F控制答案:(B)闭环控制解释:直流电动机的调速需要精确控制电机的转速和转向,闭环控制可以实时监测电机的转速和转向,并根据需要对其进行调整,因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速,而V/F控制常用于变压器的控制。

二、填空题(每空2分,共30分)1、直流电动机主要由______、______、______和______等部分组成。

答案:定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案:交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案:24、伺服电机分为______和______两种类型。

其中,______主要用于位置控制,而______主要用于速度控制。

答案:直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题(每题10分,共20分)1、一台直流电动机的额定功率为10kW,额定电压为220V,额定转速为1500r/min。

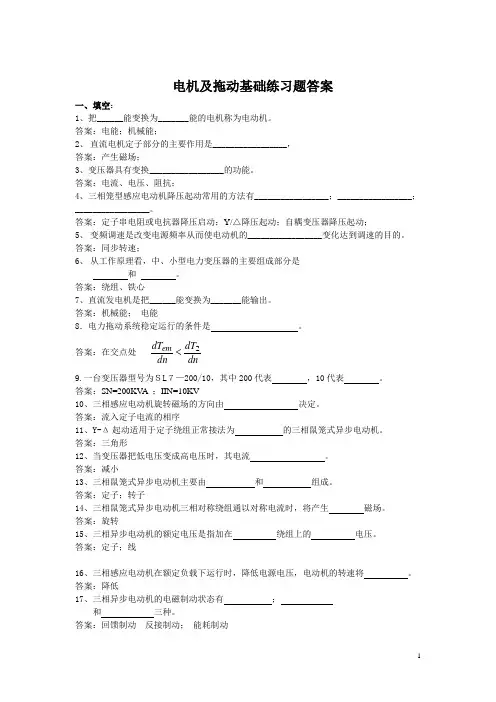

电机与拖动复习题(通用版)

电机与拖动复习题(通用版)

电机及拖动基础练习题答案一、填空:1、把______能变换为_______能的电机称为电动机。

答案:电能;机械能;2、 直流电机定子部分的主要作用是_________________,答案:产生磁场;3、变压器具有变换_________________的功能。

答案:电流、电压、阻抗;4、三相笼型感应电动机降压起动常用的方法有_________________;_________________;_________________。

答案:定子串电阻或电抗器降压启动;Y/△降压起动;自耦变压器降压起动;5、 变频调速是改变电源频率从而使电动机的_________________变化达到调速的目的。

答案:同步转速;6、 从工作原理看,中、小型电力变压器的主要组成部分是 和 。

答案:绕组、铁心7、直流发电机是把______能变换为_______能输出。

答案:机械能; 电能8.电力拖动系统稳定运行的条件是 。

答案:在交点处 dndT dn dT em 2 9.一台变压器型号为SL 7—200/10,其中200代表 ,10代表 。

答案:SN=200KV A ;IIN=10KV10、三相感应电动机旋转磁场的方向由 决定。

答案:流入定子电流的相序11、Y-Δ起动适用于定子绕组正常接法为 的三相鼠笼式异步电动机。

答案:三角形12、当变压器把低电压变成高电压时,其电流 。

答案:减小13、三相鼠笼式异步电动机主要由 和 组成。

答案:定子;转子14、三相鼠笼式异步电动机三相对称绕组通以对称电流时,将产生 磁场。

答案:旋转15、三相异步电动机的额定电压是指加在 绕组上的 电压。

答案:定子;线16、三相感应电动机在额定负载下运行时,降低电源电压,电动机的转速将 。

答案:降低17、三相异步电动机的电磁制动状态有 ;和 三种。

答案:回馈制动 反接制动; 能耗制动18、三相异步电动机的电磁转矩T em 与电源电压U1的关系是。

电机与拖动考试试题及答案

电机与拖动考试试题及答案

电机与拖动考试试题及答案一、选择题1. 电机是将电能转化为______能的装置。

A. 动力B. 势能C. 热能D. 光能2. 电机中传动轴上的旋转运动为______运动。

A. 直线B. 曲线C. 往复D. 微小3. 下列哪种电机适用于毛细管电泳、微型泵、超声波发射装置等小功率、小转矩的设备?A. 步进电机B. 直流电机C. 交流异步电机D. 无刷直流电机4. 外加于电机定子绕组两端,可通过继电器、空气断路器等加载于电机上,用以启动、停止电机及防止电机超载的装置是______。

A. 保护器B. 制动器C. 变速器D. 隔离器5. 允许在非连续运转时间内不受额定功率的限制,并且可以在短时间内超负荷运行的称为________工作制。

A. 连续B. 短时C. 阶段D. 高速二、填空题1. 根据电机的结构特点,主要可将电机分为______类。

2. 电动机亦称为______。

三、解答题1. 请简要描述电机的原理及主要构成部分。

答案示例:电机的原理是利用电磁感应规律,将电能转化为动力能的装置。

主要构成部分包括定子、转子、空气隙、定子绕组和转子导体等。

定子是电机中固定的部分,由堆积排列在铁心上的绕组组成。

给定子绕组通以电流,形成旋转磁场。

转子是电机中可旋转的部分,它靠着力矩产生旋转运动。

空气隙是定子与转子之间保持一定距离的空间,有助于旋转运动的实施。

定子绕组是定子上的线圈,它使得通过定子产生电流,并且使得电磁场的方向恒定,从而保证电机的正常运转。

转子导体是转子上导电的部分,通过通电与磁场的相互作用,产生力矩使得转子旋转。

2. 在制动电机中,常用的制动方式有哪些?答案示例:制动电机常用的制动方式包括机械制动、电磁制动和电阻制动。

机械制动是通过制动器在电机轴上阻碍转动,实现制动效果。

电磁制动是通过电磁铁在电机定子上产生磁场,从而阻碍转子旋转,实现制动。

电阻制动是通过串接电阻将电动机的绕组引出,通过电阻形成感性负载,从而产生电流制动电动机。

电机与拖动试题及答案

电机与拖动试题及答案

电机与拖动试题及答案一、选择题1. 电机的基本原理是什么?A. 电磁感应B. 静电效应C. 电流的磁效应D. 光电效应答案:A2. 以下哪种类型的电机不属于交流电机?A. 同步电机B. 异步电机C. 直流电机D. 感应电机答案:C3. 电机的额定功率是指什么?A. 电机在任何情况下都能长期运行的最大功率B. 电机在特定频率和电压下能长期运行的最大功率C. 电机短时间内能运行的最大功率D. 电机在启动时消耗的功率答案:B4. 电机的效率是指什么?A. 电机输出功率与输入功率的比值B. 电机输入功率与输出功率的比值C. 电机输出功率与电机重量的比值D. 电机输入功率与电机体积的比值答案:A5. 电机的转子是什么?A. 固定部分B. 转动部分C. 导线部分D. 磁铁部分答案:B二、填空题1. 直流电机的工作原理是基于________效应。

答案:电流的磁2. 交流电机的转速与电源频率有关,当电机转速与电源频率同步时,这种电机称为________电机。

答案:同步3. 电机的负载转矩与转速成________关系。

答案:反比4. 电机的绝缘等级表示电机能够承受的最高温度,例如,绝缘等级B 的温度极限是________℃。

答案:1305. 电机的保护等级表示电机对外界固体物体和水的防护能力,例如,保护等级IP55表示电机对固体物体的防护等级是5,对水的防护等级是________。

答案:5三、判断题1. 电机的额定电流是指电机在额定负载下能够长期运行的最大电流。

(正确/错误)答案:正确2. 电机的效率随着负载的增加而增加。

(正确/错误)答案:错误3. 电机的转子和定子之间必须保持一定的气隙。

(正确/错误)答案:正确4. 电机的额定电压是指电机能够长期运行的最低电压。

(正确/错误)答案:错误5. 电机的保护等级IP67表示电机是完全防水的。

(正确/错误)答案:正确四、简答题1. 请简述直流电机和交流电机的主要区别。

《电机拖动》期末复习选择题及答案

《电机拖动》期末复习选择题及答案

《电机拖动》期末复习选择题及答案1.磁路中,产生磁通的源叫做磁势,用Fm表示,通常其强弱取决于( A )。

A.电流与线圈匝数的乘积B.磁感应强度C.磁通量D.磁阻2.异步电动机起动时若电压降低10%,则其起动转矩降低( D )。

A. 10%B. 81%C. 20%D. 19%3.直流电机的铁损、铜损分别( D )。

A.随负载变化,随负载变化B.不随负载变化,不随负载变化C.随负载变化,不随负载变化D.不随负载变化,随负载变化4.在额定电压下运行的三相异步电动机,如负载在额定负载附近变动,电机的转速( C )。

A.不变B.变化较大C.稍有变化D.不稳定5.根据直流电动机的机械特性方程式,得到固有机械特性曲线,其理想空载转速为n0,当电枢回路串接电阻后,得到一人为机械特性曲线,其理想空载转速为n0′,则( C )。

A.n0′<n0,特性硬度降低B.n0′<n0,特性硬度不变C.n0′=n0,特性硬度降低D.n0′>n0,特性硬度降低6.驱动电机为直流电动机的一卷扬机构起吊重物时,设电动机正转时是提升重物,若改变加在电枢上的电压极性,则( B )。

A.重物下降,越来越快,近于自由落体B.重物下降,越来越快,达到一稳定速度C.重物下降,与上升时的速率一样D.重物下降,比上升时的速率慢一点7.直流电机运行在发电机状态时,其( A )A.Ea>UB.Ea=0C.Ea<UD.Ea=U8.直流电动机中电枢的主要作用是( B )。

A. 改善直流电动机的换向B. 实现电能和机械能的转换C. 在气隙中产生磁通D. 产生气隙9.三相六极异步电动机,接到频率为50Hz 的电网上额定运行时,其转差率SN=0.04,额定转速为( B )A.1000转/分B.960转/分C.40转/分D.0转/分10.交流绕组三相合成基波磁动势的转速为( A ) A.p f 60 B.60pf C.60·p ·f D.p 2f6011.三相异步电动机当转子不动时,定转子的频率关系是( A )A.f1=f2B.f1<f2C. f1>f2D.f2=012.若要使起动转矩Tst 等于最大转矩Tmax 应( C )A.改变电压大小B.改变电源频率C.增大转子回路电阻D.减小电机气隙13.直流发电机电磁转矩的作用方向与转子的旋转方向( B )A.相同B.相反C.无关D.垂直14.要改变并励直流电动机的转向,可以( C )A.增大励磁B.改变电源极性C.改接励磁绕组与电枢的联接D.减小励磁15.有一台两极绕线式异步电动机要把转速调上去,下列哪一种调速方法是可行的( C )A.变极调速B.转子中串入电阻C.变频调速D.降压调速16.三相异步电动机采用Y-△换接起动,可使起动电流降低到直接起动时的( B) A.21 B.31 C.41 D.5117.异步电动机的额定功率P N 是指( B )A.输入电功率B.输出机械功率C.输入机械功率D.输出电功率18.绕线式异步电动机的转子绕组中串入调速电阻,当转速达到稳定后,如果负载转矩为恒转矩负载,调速前后转子电流将( A )A.保持不变B.增加C.减小D.019.某三相电力变压器带电阻电感性负载运行,负载系数相同条件下,cos 越高,电压2变化率△U( A )。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电机与拖动基础复习题第一章直流电机一、单项选择题1.直流电动机的电刷的功用是(B)。

a.清除污垢b.引入直流电压、电流c.引出直流电压、电流d.引出交流电压2.发电机的用途是将(A)转换为(B),电动机的用途是将(B)转换为(A)。

a.机械能b.电能3.直流电动机的机械特性是指电动机(C)与(E)的关系。

a.转差率Sb.主磁通φc.电机转速nd.电枢电流Iae.电磁转矩Tem4.直流电动机的铁损是指电枢铁心的(D)损耗和(C)损耗。

a.电枢绕组b.摩擦损耗c.涡流d.磁滞e.电压损耗f.杂散损耗5.直流发电机的理论基础是(C)定律。

a.基尔霍夫b.全电流c.电磁感应d.欧姆6.直流电机作发电机运行时才(C )a. E a<U,T em与n方向相反b. E a<U,T em与n方向相同c. E a>U,T em与n方向相反d. E a>U,T em与n方向相同7. 直流电机由主磁通感应的电动势存在于( B )a. 励磁绕组b. 电枢绕组c. 换向极绕组d. 励磁绕组和换向极绕组8.要改变并励直流电动机的转向,可以(C)a.增大励磁b.改变电源极性c.改接励磁绕组与电枢的联接d.减小励磁9.直流并励电动机起动时,起动电阻应置于( C)a.零位置b.中间位置c.最大位置d.任意位置10.直流电动机的额定功率是指直流电动机在额定运行时,其轴上(B)a.输入的机械功率b.输出的机械功率c.输入的电磁功率d.输出的电磁功率11.直流发电机电枢导体中的电流是(C)a.直流b.脉动直流c.交流d.无法确定12.并励直流发电机是指:(A)a. 励磁绕组和电枢绕组并联b.励磁绕组和换向极绕组并联c.换向极绕组和电枢绕组并联d.励磁绕组和起动电阻并联13. 和交流电机相比,直流电机的优点是:(B):a.直流电机的结构比交流电机简单b.直流电机便于调速c.直流电机维护比交流电机简单d.直流电机的输出功率比交流电机大14.直流发电机的电刷装置的作用是(C)a. 将励磁电源引出励磁绕组b.将励磁电源送入电枢绕组c. 整流并将电枢绕组的感应电势引出d.以上均不对 16.直流发电机的工作原理基于(B )a.基尔霍夫定律b.电磁感应定律c.电磁力定律d.欧姆定律 17.左手定则用于判定(C )a.正在做切割磁力线运动的导体产生感应电势的方向b. 通电线圈的磁力线方向c. 处在磁场中的载流导体受力方向d.以上三点都不是 二、判断题1.直流电动机的换向极的作用是为了改变电动机的旋转方向.(X )2.直流发电机和交流发电机都是将机械能转换为电能的装置.( √ )3.直流电动机机械特性的斜率与电枢电阻成正比,电枢电阻大,其机械特性的斜率也大,机械特性就软。

(√) 三、填空题1.直流发电机的工作是基于__电磁感应__定律。

2.在其他条件不变的情况下,降低电源电压可以使直流电动机的转速__下降______。

3.要改变直流电动机的转向,必须改变电磁转矩的方向。

根据左手定则可知,改变电磁转 矩的方向有改变磁通方向或改变__电流______方向两种。

4.在电源电压不变前提下,降低直流电动机起动电流的方法是__电枢回路串电阻____。

5. 直流电机主磁极的作用是用来产生 它由6 四、计算题1. 一台直流电动机的数据为:额定功率kW 25P N =,额定电压V 220U N =,额定转速min /r 1500n N =,额定效率%2.86N =η,求:(1)额定电流N I (2)额定负载时的输入功率N 1P 解:(1)由直流电动机功率式P N =U N I N ηN 得 I N =P N /U N ηN =(25000/(220*0.862))A=131.83A (2)N 1P =P N /ηN =(25/0.862)kW=29.00kW2.一台直流并励发电机,励磁回路电阻R f =44Ω,负载电阻为4Ω,电枢回路总电阻Ra=0.25Ω,端电压U=220V 试求:电磁功率解:由直流发电机的电压平衡方程:U=E a-I a R a(1)负载特性方程U=I L R L(2)基尔霍夫电流定律I a=I L+I f(3)励磁回路欧姆定律I f=U/R f(4)电磁功率:P M=I a E a(5)联立(2)(3)(4)得I a=U/R L+U/R f=(220/4+220/44)A=60A(6)将(6)代入(1)得E a=U+I a R a=(220+60*0.25)V=235V (7)将(7)代入(5)得P M=I a E a=(60*235)W=14.1kW3.一台他励直流电动机,P N=7.5kW,U N=110V,ηN=0.83额定运行时n N=980r/min,电枢回路总电阻(含电刷接触电阻)R a=0.15Ω,若电机负载转矩减为额定转矩的一半,问电机转速和电枢电流。

解:直流他励电动机I aN=I N由直流电动机功率式P N=U N I NηN得I aN= I N =P N/U NηN=(7500/(110*0.83))A=82.147A (1)由直流电动机电压平衡方程E aN=U-I aN R a(2)将(1)代入(2)得E aN=(110-82.147*0.15)V=97.678V (3)由转矩特性方程T= C TΦI a(4) 可得当T=1/2T N时I a=1/2I aN(5)将(1)代入(5)得I a=(1/2*82.147)A=41.074A (6)由电压二次平衡方程Ea=U-IaRa (7)将(6)代入(7)得E a=(110-41.074*0.15)V=103.839V (8)由电势特性方程E a=C eΦn (9)可得比例式E a/n=E aN/n N (10)故n=E a/E aN·n N=(103.839/97.678*980)r/min=1041.813r/min4.某直流他励发电机的铭牌数据为:P N =12kW ,U N =230V ,n N =1000r/min ,R a =0.4Ω,试求: 发电机的电磁功率P em 和电磁转矩T em ? 解:直流他励发电机I N =I aN由直流他励发电机功率式P N =U N I N (1)得 I aN =I N =P N /U N =(12000/230)A=52.174A (2) 由发电机电压平衡方程E a =U N +I aN R a (3)将(2)代入(3)得E a =(230+52.147*0.4)V =250.859V (4) 由电磁功率定义方程P em =E a I aN (5) 将(2)(4)代入(5)得P em =(250.859*52.147)W =13.082kW (6) 由电磁转矩定义方程T em = P em /Ω(7)得 T em =(13082/(2πn N /60))N ·m=124.924N ·m5.一台并励直流发电机,P N =55KW ,U N =115V ,n N =1450r/min,2p=4,电枢回路电阻R a =0.0243Ω,一对电刷压降2△u b =2V ,并励回路电阻R f =20.1Ω 试求:额定运行时的电枢电动势。

解:由直流发电机功率式P N =U N I N 得 I N =P N / U N =(55000/115)A=478.261A (1) 由2p=4可得电刷对数N =2故直流发电机电压平衡方程E aN =U N +I aN R a +4△u b (2)基尔霍夫电流定律I aN =I N +I f (3) 励磁回路欧姆定律U N =I f R f (4)联立(1)(2)(3)(4)可得E aN =(115+(478.261+115/20.1)*0.0243+4)V=130.761V6.一台额定功率为kW 20的并励直流发电机,它的额定电压V 230U N =,额定转述min /r 1500n N =,电枢回路电阻Ω=156.0R a ,励磁回路电阻Ω=3.73R f 。

求:(1)额定电流N I 、额定励磁电流fN I 。

(2) 额定情况下的电枢回路和励磁回路的 铜损2CU 1CU P ,P 及电磁功率M P 。

解:由直流发电机功率式P N =U N I N (1)得 I N =P N /U N =(20000/230)A=86.957A(2) 由励磁回路欧姆定律U N =I fN R f (3)得 I fN =U N /R f =(230/73.3)V=3.138A (4)由基尔霍夫电流定律I aN =I N +I fN (5) 将(2)(4)代入(5)可得I aN =(86.957+3.138)A=90.095A (6) 由电枢回路功率式P Cu1=I aN 2R a (7) 将(6)代入(7)可得P Cu1=(90.0952*0.156)W=1.266kW (8) 由励磁回路功率式P Cu2=I fN 2R f (9) 将(4)代入(9)可得P Cu2 =(3.1382*73.3)W=0.722kW (10) 由直流发电机电压平衡方程E a =U N +I aN R a (11) 将(6)代入(11)可得E a =(230+90.095*0.156)V=244.055V (12) 由电磁功率定义方程P M =E a I a (13) 将(6)(12)代入(13)可得P M =(244.055*90.095)W=21.988kW第二章变压器一、单选题1.一台变压器原设计的频率为50Hz ,现将它接到60Hz 的电网上运行,当额定电压不变时,铁芯中的磁通将CA.增大B.不变C.减小D.为零不能运行 2.联接组别号不同的变压器不能并联运行是因为B A.电压变化率太大 B.空载环流太大 C.负载时激磁电流太大 D.不同联接组别号的变压器变比不同3.Yd 接线的三相变压器,U IN 、U 2N 分别为一、二次侧额定电压,则变压器变比为( A )AB .1N2NU U C.1N2NU D .2N1NU U 4.变压器等值电路中X m 代表( C ) A .原边漏电抗 B .副边漏电抗 C .励磁电抗D .短路电抗5.变压器的额定容量用(A )表示,单位为(D )a.S Nb.P Nc.Q Nd.VA 或Kvae.var 或kvarf.W 或kW 6.我国规定的标准工业用电频率为(B )Hz. a.40 b.50 c.60 d.1007. 不同容量且短路阻抗标么值不等的变压器并联运行时,各台变压器所分配的负载(即负载系数)的大小按( D )A. 容量大小B. 与短路阻抗标么值成正比C. 一样大小D. 与短路阻抗标么值成反比8.双绕组降压变压器,一、二次侧额定值的关系是( B ) A .S 1N =S 2N ,U 1N >U 2N ,I 1N >I 2N B .S 1N =S 2N ,U 1N >U 2N ,I 1N <I 2N C .S 1N >S 2N ,U 1N >U 2N ,I 1N >I 2ND .S 1N >S 2N ,U 1N >U 2N ,I 1N <I 2N9.三相变压器二次侧的额定电压是指一次侧加额定电压时二次侧的(A ) A .空载线电压 B .空载相电压C .额定负载时的相电压D .额定负载时的线电压10. 变压器做短路试验所测得的短路功率可以认为(C )。
