电站设备备配件分类与编码导则

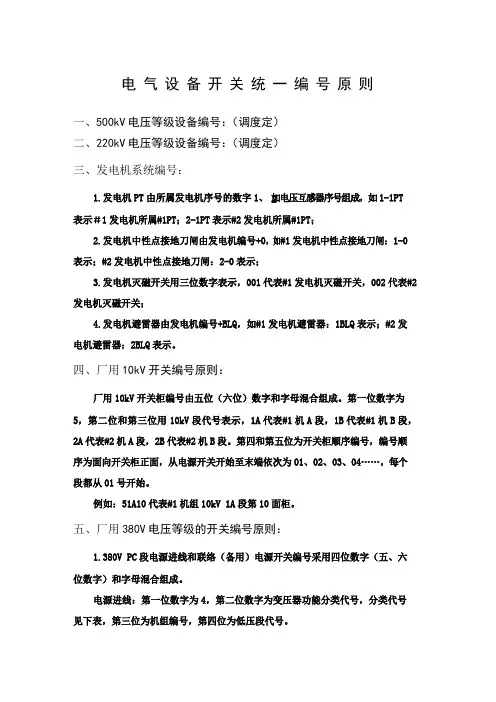

发电厂电气设备编号原则
2电 气 设 备 开 关 统 一 编 号 原 则一、500kV 电压等级设备编号：（调度定）二、220kV 电压等级设备编号：（调度定）三、发电机系统编号：1.发电机 PT 由所属发电机序号的数字 1、 加电压互感器序号组成，如 1-1PT表示＃1 发电机所属#1PT ；2-1PT 表示#2 发电机所属#1PT ；2.发电机中性点接地刀闸由发电机编号+0，如#1 发电机中性点接地刀闸：1-0表示；#2 发电机中性点接地刀闸：2-0 表示；3.发电机灭磁开关用三位数字表示，001 代表#1 发电机灭磁开关，002 代表#2发电机灭磁开关；4.发电机避雷器由发电机编号+BLQ ，如#1 发电机避雷器：1BLQ 表示；#2 发电机避雷器：2BLQ 表示。
四、厂用 10kV 开关编号原则：厂用 10kV 开关柜编号由五位（六位）数字和字母混合组成。
第一位数字为5，第二位和第三位用 10kV 段代号表示，1A 代表#1 机 A 段，1B 代表#1 机 B 段，2A 代表#2 机 A 段，2B 代表#2 机 B 段。
第四和第五位为开关柜顺序编号，编号顺 序为面向开关柜正面，从电源开关开始至末端依次为 01、02、03、04……，每个 段都从 01 号开始。
例如：51A10 代表#1 机组 10kV 1A 段第 10 面柜。
五、厂用 380V 电压等级的开关编号原则：1.380V PC 段电源进线和联络（备用）电源开关编号采用四位数字（五、六位数字）和字母混合组成。
电源进线：第一位数字为 4，第二位数字为变压器功能分类代号，分类代号见下表，第三位为机组编号，第四位为低压段代号。
例如：4L1A为#1机组锅炉PCA段进线开关。
联络（备用）开关：第一位数字为4，第二位数字为变压器功能分类代号，分类代号见下表，第三位为机组编号，第四位为低压段代号，第五位为0。
例如：4L1A0为#1机组锅炉PC A段联络开关。
2.380V PC段负荷设备开关编号原则：用PC段进线开关编号＋间隔号＋层号＋序号组成。
变电站设备编号规则
变电站设备编号规则嘿，朋友们！咱今天来聊聊变电站设备编号规则这事儿。
你说这编号规则啊，就像是给变电站里的那些设备都起了个特别的名字，让咱能清楚地知道谁是谁，干啥用的。
你看啊，就好比一个大家庭，每个家庭成员都有自己的称呼，这样大家交流起来才方便嘛。
变电站里的设备也是一样，没个编号那不乱套啦？比如说变压器吧，那可是变电站的大宝贝啊！给它编个号，就像给它贴上了个专属标签。
咱一看编号，哟，就知道是哪台变压器啦。
这多清楚，多明白呀！还有那些开关啊、刀闸啊什么的，它们也都有自己的编号。
这就好像是它们在变电站这个大舞台上的角色代号。
而且啊，这编号可不是随便编的，那都是有讲究的呢！就像咱中国人起名字，有的根据辈分，有的有特别的寓意。
变电站设备编号也有它的一套规则呢。
一般来说啊，会根据设备的类型、位置、功能等等来编号。
这就跟咱给人起名字会考虑家族传统、出生地点啥的差不多。
你想想，要是编号没个规律，那找起设备来不就跟大海捞针似的？那可不行！所以这编号规则啊，那就是给咱指明方向的灯塔。
咱再说说这编号的好处。
就拿维修来说吧，工作人员一看编号，马上就能找到对应的设备，迅速开展工作。
这多高效啊！不用在那一堆设备里瞎找半天。
而且啊，有了编号，记录和管理也方便多了。
就跟咱记日记似的，每一笔都清楚明白，回头找起来也容易。
咱平时生活中不也经常用到编号吗？比如咱的身份证号码，那就是咱每个人独一无二的编号呀。
在变电站里，设备编号就跟咱的身份证号码一样重要呢！那这编号规则是不是很神奇呀？它让变电站里的设备都变得井井有条，各就各位。
咱可别小瞧了这编号规则，它可是保障变电站正常运行的重要一环呢！总之啊，变电站设备编号规则可不是什么可有可无的东西，它是变电站运行的重要基础。
咱得好好了解它，就像了解咱身边的朋友一样。
这样，咱才能更好地和变电站里的这些“小伙伴”打交道，让它们为我们的生活提供更好的服务呀！你说是不是这个理儿？。
华电集团物资编码导则概述
分析国标7635、电力 行标99及电子行业相关 标准，最终决定参考国 标分类与电力行标相互 补充的方式进行所属该 大类范围内的相关子类 划分。
主要内容包括雷达系 统、.通信设备、.广播 电视设备产品、计算机 行业产品 及电子元器 件产品。
仪器仪表
用于检查、测量、控 真空检漏仪、压力表、 分析国标7635、电力
内六角 螺栓
型号规格
M10*30
特征项 特征2 特征3
02
03
材质
表面处理 方式
Q235
镀锌
特征4
04
性能等级
8.8级
中国华电集团
物资分类体系介绍
华电集团物资分类体系结构
代码 01 02 03 04 05 06 07 08 60 80 ….
大类名称 金属材料 非金属材料 机械电工产品及配件 电子通信自动化产品 五金制品 仪器仪表 工器具 日常办公用品 火电专用物资 水电专用物资 风电专用物资
等。包括板材、管材、
金，镁及镁合金，锌及
棒材、型材及线材。
锌合金，钛及钛合金，
镍及镍合金，稀有金属
及其合金，贵金属及其
合金，稀土金属及其合
金，金属复合材料，特
殊合金。
非金属材料指由非金 此类仅包含非金属材 分析国标7635、电力 主要内容包括塑料及
属元素或化合物组成的 料和生产用非金属材料 行标99及相关专业工具 其制品、橡胶及其制品、
材料，通常指以无机物 制品；非生产用非金属 书，最终决定参考专业 胶黏剂、涂料、润滑材
为主体的玻璃、陶瓷、 材料及制品不归入此类；工具书进行所属该大类 料、陶瓷及其制品、玻
石墨、岩石以及以有机 与机电产品相关的密封 范围内的相关子类划分。璃及其制品、水泥、耐
电厂设备分类编号管理制度
电厂设备分类编号管理制度一、总则为规范电厂设备分类编号管理，确保设备管理工作的顺利进行，保障电厂安全生产，制定本管理制度。
二、适用范围本管理制度适用于所有电厂设备的分类编号管理工作。
三、分类编号原则1. 设备分类编号应符合国家相关标准和规定，便于识别和管理。
2. 设备分类编号应根据设备的功能、用途、材质等因素进行科学合理的划分，确保分类清晰、逻辑严密。
3. 考虑设备的更新换代和维修更换的便捷性，对设备进行分类编号时应考虑设备的可维护性和可替换性。
4. 设备分类编号应与设备档案管理、设备维修保养、设备验收等相关工作相衔接，确保信息流畅和一致性。
四、分类编号管理责任1. 电厂设备管理部门应当负责设备分类编号体系的设计、维护和管理工作。
2. 设备管理部门应当制定设备分类编号的具体操作规程，对设备分类编号的规范和操作程序加以明确和详细的规定。
3. 设备管理部门应当对设备分类编号体系进行定期审核和更新，确保设备分类编号体系符合电厂设备管理的实际需求。
五、设备分类编号的编制1. 设备分类编号的编制应当遵循统一的原则和标准，由设备管理部门进行统一规划和设计。
2. 设备分类编号应当区分设备的种类和用途，按照一定的规则进行编制。
3. 设备分类编号应在设备的设计、采购、入库等环节进行统一编号，保证信息的一致性和完整性。
4. 设备分类编号应当与设备档案、设备维修保养等相关工作相衔接，确保信息的流通和一致性。
六、设备分类编号的使用1. 设备分类编号应在设备的使用、维修、保养等过程中得到有效的应用。
2. 所有设备管理人员应当熟悉设备分类编号的使用方法，确保设备管理工作的顺利进行。
3. 设备分类编号在设备的存储、检索、报废等工作中应得到有效的应用。
4. 设备分类编号应与设备的管理系统相衔接，确保设备管理信息的一致性。
七、设备分类编号的管理1. 设备分类编号的变更和调整应当经过设备管理部门的审批和备案。
2. 对于新引进的设备，应当及时对其进行分类编号，并纳入设备管理系统。
某发电厂设备编号规则
北京XX发电股份有限公司设备编码实施导则北京XX发电股份有限公司(以下简称“北京XX发电”)对所属发电厂发电设备实行在线经管，因此需对设备进行编码，以便于采用计算机信息经管。
北京XX发电设备编码采用目前世界较通用的《发电厂标识系统》（KKS）的规定，结合北京XX发电公司所属电厂的情况及需要，编制《北京XX发电股份有限公司设备编码实施导则》（以下简称《导则》）。
本《导则》由公司生产部负责解释。
一、范围本《导则》规定的发电设备的编号原则，适用于北京XX发电所属发电厂和控股公司。
本《导则》是对在线运行的设备名称进行唯一的标识，不具有设备特性的含义。
㈠本《导则》包括：1、《北京XX发电股份有限公司设备编码实施导则》（本文）；2、KKS发电厂标识系统简明手册；3、KKS索引表。
㈡编制以上文件的参考资料1、KKS使用指南；2、KKS使用说明A部分通则；3、KKS使用说明B部分工程专业B1部分机械工程标识；4、KKS使用说明B部分工程专业B2部分土建工程标识；5、KKS使用说明B部分工程专业B3部分电气、仪表和控制工程标识；6、KKS使用说明B部分工程专业B4部分工艺系统中控制仪表的任务与功能的标识以及控制仪表系统功能的标识。
二、发电厂标识系统KKS的简要说明（一）标识代码类型KKS是德语Kraftwerk-Kennzeichen System的缩写，其含义即“发电厂标识系统”。
《发电厂标识系统》（KKS）有三种不同的代码类型：工艺系统代码、安装点代码和位置代码。
1、工艺系统代码在机械、土建、电气、控制和仪表工程中，根据系统和设备工程的功能而定的与工艺系统相关的标识。
2、安装点代码在安装单元（例如开关柜、盘、控制台等）上安装的电气、控制和仪表设备的安装点的标识。
3、位置代码建（构）筑物、楼层和房间及消防区域位置和地形条件的标识。
这三种代码类型用相同的标识方案，标识被分成四个层。
分层的名称是根据与设备有关的代码而来的。

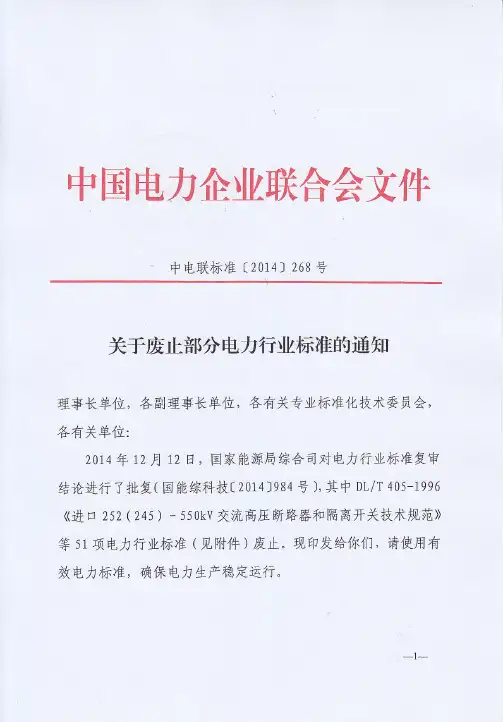

中电联标准【2014】268号
ˉ ˉ ˉ 1-ˉˉ
附件 :51项 废止 电力行 业标准 汇总表
6 年12用么 出 黟
-2—
附件
51项 废止电力行业标准 汇总表
序号
标准编号
标准名称
废止理 由
I
DL`T4054996
3
DL/T420-1991
2
DL427ˉ3-1991
我国的断路器和膈离开关制 进 口 笏2(⒛ 5)-550lkV 造水平 已达到国际先进 ,无 需 交流高压断路器和 隔离开 再专门提要求了;这 两类设各 的相关要求在断路器和隔离 关技术规 范 ∷ 开关标准中 已有规定 该标准用的极少 ,在 油质验收 和监督中不要求此项 ,另 外有 电气绝缘液体 的折 射率和 相似标准:sH/T∞ 05△ 992 比色散试验 方 法 (⒛ ⒁ )巛 电气绝缘液体的折 射率和比色散测定 法》。 该标准发布 已经 21年 ,很 多 户内型发 电机断路器订货 技术 内容变化很 大;GB/T 14陇 42008可 以满足 电力行 技术条件 业的需要 。 该标准极少使用 ;已 有相似标 电力 系统油质 试验方 法一 准 GB″ 阝咖9008《 运行中 水 溶性 酸测定 法 (酸 度 计 变压器 油水溶性酸测定法》 标准要求的试验条件受环境 法) 影响较大 ,重 复性差
该标 准规范的对象 已不再应 用。
48 49
50
∠υ 饣`
sD283-1988 SD284-I988
sD285ˉ I988
SD318△ 989
D″ T404-2007 《 36kV~ 高压开关柜闭锁装置技术 405kV交 流金属封闭开关设 已 备和控制设各》 条件 包含 了该标 准中规定的内容
.
-7~
.
大唐电力物资编码实施导则
大唐电力物资编码实施导则2002年4月8日前言电力物资编码是在电力系统物资管理需要的基础上，综合财务、项目、生产、设备等专业管理的需求，结合信息系统指导原则，在数据信息分类的基础上，建立起来面向实体和应用的编码体系。
在整个企业管理信息系统设计、开发和实施过程中，都以编码体系为指导原则。
电力物资编码专业性比较强，主要依据以下原则设计：(1) 符合专业性原则，满足物资管理基本要求，定义规范的品名、规格、材质等描述项。
(2) 符合数据集中和共享的原则，满足财务、项目、生产、设备等相关业务要求。
(3) 符合计算机软件实现中效率最好的原则，信息分类编码体现科学化、标准化、规范化、实用化原则。
保证编码的唯一性、可扩展性和方便性。
(4) 在大唐公司内部，满足各电厂以及公司本部之间，集中采购、存储、调度、考核、分析的基本管理需求。
同时，必须充分考虑长远规划，符合国内物资数据交流规范，执行电力行业标准。
(5) 适当考虑企业历史上的沿用习惯，以便于企业生产活动的延续性，也有利于数据的准备工作。
一、范围本导则规定电力物资编码的原则、实施方法和管理内容，适用于北京大唐发电公司总部及所属发电厂，其他控股发电厂参照执行。
本导则包括：(1)《电力物资编码实施导则》(本文)。
(2) 附件一: 中华人民共和国电力行业标准DL/T 700.1-3 - 1999《电力物资编码》。
(3) 附件二: 导则解释及常见问题解答。
二、定义本导则涉及电力物资管理体系的相关概念如下：1、库存类型根据物资管理的需要，对库存物资进行分类管理，基本分类包括一般物资、大宗材料、事故备品、轮换备品等。
注意：财务库存资金管理也按库存类型划分，口径一致。
2、仓库编码仓库存储是物资管理的最基础工作之一，仓库编码采用2位数字表示，根据本企业的习惯，按照一定顺序排列。
3、货位编码货位是在物资存储的仓库中，准确描述物资存储位置，与仓库编码结合使用。
堆放物资按“区(2位数字)-段(2位数字)-位(2位数字)”编写货位编码，入柜物资按“柜(2位数字)-层(2位数字)-位(2位数字)”编写，其他物资按“排(2位数字)-段(2位数字)-高(2位数字)”。
中国华电集团公司KKS电厂标识系统编码
中国华电集团公司KKS电厂标识系统编码规则（火电）2006.1版（试行版）中国华电集团公司二○○六年六月前言为了建立集团公司统一的发电企业设备编码标准体系，有效指导新建电厂的设计和各电厂设备信息化的编码工作，为集团化数据共享机制的建立奠定基础，统一在公司范围内采用国际通行的发电厂标识系统（KKS编码），特制订本规则。
本规则是根据《KKS发电厂标识系统简明手册》、《KKS发电厂标识系统索引表》、《发电设备编码实施导则》第四版，结合华电集团所属各单位具体情况编写的。
本规则共分为三部分。
第一部分为“编码导则”，规定了一般性的编码原则，公司各单位使用时必须遵守。
第二部分为“专业应用说明”，介绍了标识系统在各专业中的应用，并对主要应用范围和内容加以说明。
本规则建议：在基建电厂使用工艺标识、安装点标识、位置标识三种编码，在已运行电厂只作工艺标识编码；基建电厂在基建期间的工艺标识只进行到系统级，全面的编码可随后期的应用系统的实施同步进行；各单位以本单位的工商代码作为单位代码。
本规则适用于华电集团所属各发电厂中的机组、系统、车间及各个专业所管辖的设备。
本规则由中国华电集团公司信息中心负责解释并继续完善。
目录第一部分编码导则 (1)1 KKS的简要说明 (2)2 KKS概述 (2)2.1 KKS的适用范围 (2)2.2 KKS的特性 (2)2.3 KKS的特点 (3)3 编码的格式 (3)3.1 编码类型和分级 (3)3.2 各种类型编码的分级标题、前缀符号分级号 (4)3.3 分级的格式 (4)3.3.1 分类编码元素 (5)3.3.2 编号编码元素 (5)4 数据字符的内容 (5)4.1 全厂标识 (5)4.2 工艺标识 (6)4.2.1 系统编码前置编号 (7)4.2.2 系统分类及编号的标识 (7)4.2.3 设备单元的编码及编号 (10)4.2.4 设备单元的附加编码A3 (12)4.2.5 部件编码及部件编号 (12)4.3 安装点标识 (13)4.4 位置标识 (15)5 各专业编码总的约定说明 (18)第二部分专业应用说明 (19)1 机械工程专业 (20)1.1 热机专业 (20)1.1.1 热机专业工程约定说明 (20)1.1.2 热机专业主要系统的代码及分界 (20)1.2 水工工艺专业 (37)1.3 化学专业 (44)1.4 燃料专业 (57)1.4.1 燃料专业工程约定说明 (57)1.4.2 燃机专业主要系统的代码及分界 (57)1.5 除灰专业 (60)1.6 暖通专业 (64)1.7 环保专业 (66)1.8 全厂起吊设备和电梯 (68)1.8.1 全厂的起吊设备主要系统的代码及分界 (69)1.8.2 全厂的电梯设备主要系统的代码及分界 (69)1.9 机械工程专业主要设备码和部件码 (70)1.9.1 机械工程专业主要设备代码 (70)1.9.2 机械工程专业主要元件代码 (71)2 土建工程专业 (72)3 电气工程专业 (78)3.1 电气工程专业工程约定说明 (78)3.2 电气一次专业 (80)3.3 电气二次专业 (87)3.4 照明专业 (89)3.5 厂内通讯专业 (89)3.6 系统专业 (89)3.7 电气工程专业主要设备码和部件码 (89)3.7.1 电气工程专业主要设备代码 (89)3.7.2 电气工程专业附加代码A3 (91)3.7.3 电气工程专业主要元件代码 (91)4 仪表和控制工程专业 (92)4.1 仪表和控制工程专业工程约定说明 (92)4.2 仪表和控制工程专业主要系统的代码及分界 (93)4.3 仪表和控制工程专业主要设备代码 (95)4.4 仪表和控制工程专业附加代码A3 (96)4.5 仪表和控制工程主要元件代码 (96)第一部分编码导则1 KKS的简要说明KKS是德语Krartwerk-Kennzeichen System的缩写，其含义即电厂标识系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中华人民共和国电力行业标准DL511—93电站设备备品配件分类与编码导则中华人民共和国能源部1993-03-08批准1993-01-01实施1主题内容与适用范围本标准规定了电站设备备品配件按功能、材料、结构和工艺特征进行分类编码的规则。
本标准适用于电站设备备品配件的估价、生产技术准备和管理等方面信息的采集、处理、存储、管理、检索、传输和使用。
特别适用于使用计算机辅助进行上述工作，以及在上述工作中实施成组技术。
在电站成套辅机生产的技术准备、管理和设计方面，也可在上述用途范围使用本标准。
2引用标准GB7026信息分类编码标准的编写规定GB7027信息分类编码的基本原则和方法GB10113分类编码通用术语3术语3.1电站设备备品配件(简称备件)Spare parts and fittings of power equipment在正常运行条件下，各类、各容量电站主机和辅机的非标准易损件或备用件；在各类、各容量电站设备的常规检修中，经常需要更换的非标准零件、结合件和组合件。
3.2零件Parts构成设备的最基本单元，由单一材料构成且不可再分解。
包括机械设备和电器设备的需要机械加工或不需要机械加工的零件。
3.3结合件Link parts由两种及两种以上材料或两个及两个以上零件，用不可拆卸方法结合在一起形成的备件。
例如焊接隔板、铸铁隔板、巴氏合金轴瓦等。
3.4组合件Combination parts用可拆卸装配方法将两个及两个以上零件或结合件组合而成的备件。
通常在组合之后还需要进行机械加工。
例如带分离面的轴承座、隔板副等。
3.5分类特征Character of classification根据既定的分类或聚类目的，作为分类或聚类依据所选定的分类对象的主要属性。
每个码位或码段代表一类特征，不同码位或码段分别代表不同类特征。
3.6特征项(简称“项”)Characteristic term在同一类特征中所采用的各特征要素。
即在同一码位或码段中，不同字符所代表的各自不同的具体特征属性。
3.7成组技术Group technology根据既定的工程目的，将虽不相同却在某些方面相似的对象聚类成组(族)，对同组(族)的对象用相同或相似的方法处理，以减少重复劳动，提高工效的技术原理。
3.8功能名称Function name具有某种共性的备件的典型名称,不一定与图纸注名称一致,亦不一定是同一种设备或同一装配部位的备件。
例如圆柱斜齿轮，汽封圈、高压螺栓、门杆、门套等。
3.9基本形状Basic shape备件最明显的轮廓形状，不论其是否是由机械加工形成的。
例如环、套、筒、杆、条、板、块等。
3.10回转体件Rotational parts以直线、折线或曲线为母线，绕一条直线旋转形成的零件。
其几何轴线与回转轴线相重合，且垂直于回转轴线的横截面均为圆形、环形或两者的组合。
带有铸、锻或焊接的加强筋、轮辐、叶片、减轻孔的零件(例如泵轮、风机叶轮等)，带有机械加工形成的平面、沟槽、花键、齿形等功能要素的零件(例如齿轮、花键轴、传动丝杠等)，以及起连接、紧固作用的螺栓、螺母、直管接头类零件(例如方头螺栓、六方螺母等)，均可作为回转体件。
3.11异形回转体件Special rotational parts以回转加工占主导地位，但不完全符合回转体件全部条件的零件，包括具有两条以上平行或相交的回转几何轴线的零件(例如曲轴、偏心套、十字接头等)，回转加工前为扇形或半圆形，或回转加工后被分割成扇形的零件(例如扇形齿轮、球磨机、对开齿圈、对开轴瓦、汽封圈等)，横截面为圆形或环形，但轴线弯曲的零件(例如弯管接头等)，带有非圆曲面并有一条回转轴线的零件(例如凸轮、凸轮轴等)，以及沿轴线长度的大部分为回转体，但在局部长度上有非圆形截面或分支的零件(例如带凸耳的端盖、万向连轴节的叉形接头或叉轴)。
3.12非回转体件Nonrotational parts既非回转体件又非异形回转体件者，均属非回转体件。
4分类原则4.1分类特征，应根据成组技术原理和生产实践经验，选择对估价、生产技术准备、生产管理及其信息管理工作有指导意义的关键特征信息。
4.2兼用线分类(又称树形分类或等级分类)法与面分类(又称链式分类)法。
首先按备件的功能名称、基本形状或基本工艺特征进行两级线分类。
其后，按备件材料、工艺、结构等方面的特征要素，构成若干“面”，形成特征面体系，在线分类的基础上进行面分类。
4.3线分类的优先顺序。
a.根据功能名称易于判断其基本结构形状的重要备件(如汽轮机叶片、泵轮、齿轮、隔板等)，首先按功能名称分类；b.根据功能名称不易判断其基本结构形状的备件或非重要备件(如盘、套、杆、块、异形回转体等)，首先按基本形状分类；c.既难以根据功能名称判断其基本结构形状，又难以简单概括其基本形状的备件(如铆焊件、铸造件等)，首先按基本工艺特征分类。
4.4特征差异悬殊的备件［如电机定(静)子绕组、汽轮机叶片及其附件、汽封圈与一般备件］，分别采用不同的特征面体系。
4.5照顾的传统习惯，将某些结构、工艺和材料先生虽差很大，但具有功能关联的备件归在同一大类(如汽轮机叶片、拉金、铆钉；门杆、门套、门芯、门座等)。
4.6根据功能名称已能判明的特征要素，不再纳入特征面的要素，以避免信息冗余。
例如齿轮的轮齿、汽轮机叶片的加工精度等。
5代码总体结构代码分为通用码、专用码和补充参数三部分(见表5-1)。
码位或码段序号123456789第1段第2段…由用户根据需要，对某些备件规定相应的若干表征数据。
直接用其数字表示，各数字之间用分隔符隔开特征类别功能名称、基本形状或基本工艺特征粗分类功能名称、基本形状或基本工艺特征细分类材料毛坯或原始形式回转体、异形回转体最大外径D或非回转体长度A[AA～AQ类备件、W类备件和Y类备件另行定义(参看附录D)]回转体、异形回转体轴向总长L或非回转体宽度 B［AA～AQ类备件、W类备件和Y类备件另行定义(参看附录D)］汽(气)轮机叶片及其附件(A类)专用码(参看表8-1～表8-5)一般备件(B～S类)专用码(参看表9-1)［V类和W类备件仅用其第6码段］汽封圈(TA类)专用码(参看表10-1)参看表号表7-1表7-2表7-3表7-4电机定(静)子绕组(Y类)专用码(由用户自定)代码种类层次码特征组合码数据与分隔符注：表中A类，是指通用码第1位代码为A的备件，其它类同；表中TA类，是指通用码第1位代码为T，第2位代码为A的备件，其它类同。
通用码为9位，适用于一切备件。
专用码有四种，分别适用于不同种类的备件，其代码长度和特征面内容各异。
本标准制定了四种专用码中的三种，即汽(气)轮机叶片及其附件(A类)专用码、一般备件(B～S类)专用码和汽封圈(TA类)专用码。
电机绕组(Y类)的专用码由用户自行制定。
铆、焊件(V类)和铸造件(W类)仅使用一般备件专用码的第六码段。
弹簧(X类)以及除汽封圈(TA类)以外的T类件均无专用码。
补充参数是在通用码和专用码以外，补充标识备件的一些特征参数(如结构或性能数据、规格、型号等)。
本标准仅规定其结构框架，由用户决定何种备件需要补充参数，以及补充哪些参数。
6代码种类和类型6.1通用码的代码种类和类型6.1.1通用码为9位定长码，采用除I、O、U、Z以外的大写英文字母型代码，代码基数为22。
6.1.2通用码的第1、2位为层次码，按功能名称、基本形状或主要工艺特征进行粗、细两级分类。
6.1.3通用码的第3至9位为特征组合码。
其中，第3、4位为材料面，第5位为毛坯或原始形式面，第6、7位为第一外形尺寸面，第8、9位为第二外形尺寸面。
6.2专用码的代码种类和类型6.2.1专用码不定长，为数字与字母混合型代码。
用除I、O、U、Z以外的大写英文字母代表其特征项，代码基数为22；用阿拉伯数字作为码段标识符。
6.2.2专用码分为若干码段，分别代表不同的特征面。
每个码段具有一个或若干个码位。
在代码的各段字母前面，分别用阿拉伯数字注明其相应码段序号。
6.2.3专用码为特征组合码。
适用于不同种类备件的四种专用码，分别具有不同的特征面体系和特征项内容。
6.3补充参数补充参数是用阿拉伯数字写出备件的各表征参数。
各参数值之间用分隔符隔开，代码与补充参数之间亦用分隔符隔开。
7通用码7.1通用码第1、2位通用码第1、2位是根据备件的功能名称、基本形状或基本工艺特征进行分类的代码，采用线分类。
其中第1位是粗分类(上位类)，第2位是细分类(下位类)，其分类情况列于表7-1(见本文末)。
表7-1中的未定义空白项为备用项。
其中，巴氏合金轴瓦(H类)的备用项可用于巴氏合金轴瓦类以外的备件，其余各类的备用项均限用于其各自类别以内的备件，例如铆、焊件(V 类)的备用项仅限用于符合铆、焊件定义的备件等。
对表7-1中各项的定义、说明见附录A。
7.2通用码第3、4位通用码第3、4位是备件的材料特征面代码，其各特征项代码列于表7-2(见本文末)。
第3、4位代码以两位字母的不同组合代表不同的材料。
例如第3、4位码为CT代表普通碳素钢Q215-A，BN代表耐磨铸钢ZGMn13-1等。
对表7-2的说明见附录B。
7.3通用码第5位通用码第5位是备件的毛坯或原始形式特征面代码，其各特征项代码列于表7-3。
表7-1通用码第1、2位续表续表表7-2通用码第3、4位续表续表对不同情况的备件，其毛坯或原始形式具有不同的定义，具体定义见附录C。
7.4通用码第6至9位通用码第6至第9位为备件的两个主要外形尺寸特征面。
其中，第6、7位以其两位字母的不同组合代表备件的第一外形尺寸；第8、9位以其两位字母的不同组合代表备件的第二外形尺寸，其字母组合与尺寸数值的对应关系见表7-4。
表中数据的单位一般为mm(个别例外见附录D中表D1)。
表7-4通用码第6、7位和第8、9位所代表的数值对回转体件和异形回转体件、非回转体件、汽(气)轮机叶片、铸造件、电机绕组，第6、7位和第8、9位码均有不同的定义，其定义见附录D。
8汽(气)轮机叶片及其附件(A类)专用码汽(气)轮机叶片及其附件(A类)专用码仅适用于A类备件。
不同种(即第2位代码不同)的A类备件，涉及该专用码的特征面(码段)各异。
例如，汽(气)轮机动叶片涉及其全部4个码段的特征项，隔板叶片和喷嘴叶片仅涉及第2段，隔叶块和锁金仅涉及第1段，扁平围带和拉金仅涉及第4段，铆钉和垫条则不需使用专用码。
本专用码的特征项仅包括叶片的关键特征要素。
有关叶片加工精度以及测频、探伤等已规范化的工艺要素未予纳入。
8.1总体结构汽(气)轮机叶片及其附件(A类)专用码共四个码段。
其中第1码段为两个码位，其余码段各为一个码位。
其总体结构见表8-1。
8.2叶根类型码段(特征面)汽(气)轮机叶片及其附件(A类)专用码的第一码段代表叶根类型特征面。
