高速动车组转向架总体简介
动车组技术--国内高速动车转向架
CRH1动车组转向架（动车）
构架 牵引装置 牵引电机
结构特点
二系悬挂装置
基础制动装置
轮对轴箱
2021/10/10
5
CRH1动车组转向架（拖车）
结构特点
2021/10/10
6
CRH1动车组转向架结构组成
二系悬挂
横向油压减震器 抗蛇行减振器 空气弹簧 无抗侧滚扭杆
轮对轴箱
直辐板辗钢车轮 空心车轴 铝合金齿轮箱自密封 式双列圆锥滚子轴承
17
CRH5动车组转向架（动车）
结构特点
2021/10/10
18
CRH5动车组转向架（拖车）
结构特点
2021/10/10
19
CRH5动车组转向架结构组成
二系悬挂
横向油压减震器 抗蛇行减振器（每侧2个） 空气弹簧 抗侧滚扭杆（两套）、枕 梁、中心销
轮对轴箱
直辐板辗钢车轮 空心车轴 铝合金齿轮箱 自密封式双列圆锥滚 子轴承
制动
锻钢制动盘 气压制动
一系悬挂
垂向油压减振器 轴箱转臂式定位 轴箱弹簧采用双圈钢圆簧 分体式轴箱便于更换轮对
驱动装置
电机驱动转矩经联轴节 输入小齿轮 大小齿轮啮合传动车轴
牵引
“Z”型双牵引 拉杆传递车体与 转向架间的纵向 载荷
其他
踏面清扫装置 温度、速度传感器 排障装置 空气管路等
2021/10/10
四方厂
21
CRH-0503(长客厂)
2021/10/10
模块化设计无摇枕H 形构架 统一采用920 mm的 大轮径及磨耗型踏面 实现轮对等主要部件 的统型互换。 2015年春节前，在西 南交通大学牵引动力试 验室滚振试验台上的试 验速度达到了600km/h

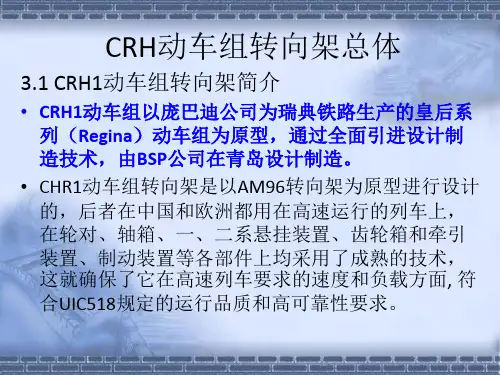

CRH动车组转向架-_转向架总体剖析
（2）横向力
车轮、车轴、轴箱、轴箱弹簧、构架侧梁、空气弹簧、车体 、构架横梁、横梁连接梁、横向侧挡、车体侧挡、车体
（3）纵向力（牵引、制动、纵向冲击）
车轮、车轴、轴箱、轴箱拉杆、构架侧梁、构架横梁、牵引拉 杆、中央牵引拉杆座、车体、车钩
3.2 CRH2 动车组转向架简介
轨距mm 轴式 轴距mm 车轮直径mm 空气弹簧中心距 mm 轴颈直径mm 轴颈中心距mm
1435 B0-B0(M) B-B(T) 2500 860 2460
130 2000 动车转向架7.5t 质量t 拖车转向架6.87t 联挂时180 最小通过曲线半径 m 单车调车130 驱动装置悬挂方式 架悬式、WN节联 及驱动方式 轴节(M) 轮盘制动4组(M) 基础制动方式 Байду номын сангаас盘制动4组+轮盘 制动4组(T) 轴箱定位方式 转臂式 最高运行速度200 速度km/h 最高试验速度250
动车转向架主要设备
• • • • 两个牵引电机驱动轴。 每轴有两个装在车轮上的制动盘。 制动单元装于端梁上。 信号系统和排障器 (仅某些转向架)
牵引装置 牵引电机
构架
基础制动装置
二系悬挂装置
轮对轴箱
拖车转向架主要设备
• 每轴有3个装在轴上的制动盘。 • 制动单元装于横梁上。 • 分相区天线 (仅某些转向架)
• CRH3高速列车转向架分动力转向架(简称M)和非动力转向架 （简称T）两种类型。两种转向架采用基本一致的结构型式 ，构架为H型焊接构架，圆锥滚柱轴承单元，轴箱为转臂定 位式，一系悬挂是螺旋弹簧加垂向减振器，二系悬挂为带 有辅助橡胶堆的空气弹簧直接支撑车体，在车体和转向架 之间装有主动控制的抗蛇行减振器，采用Z型双拉杆牵引装 置。动力转向架和拖车转向架不可互换。
CRH2型动车组转向架
CRH2型动车组转向架引言CRH2型动车组是中国铁路总公司研制和生产的一种高速动车组列车。
转向架作为动车组的重要组成部分，承载着列车的牵引和转向功能。
本文将详细介绍CRH2型动车组转向架的结构、工作原理和维护。
结构CRH2型动车组转向架由转向架安装在车体底架上，并通过轮对连接到车轮。
每个转向架由两个车轴承、两个腰板、一个液压缸和一个转向架横梁组成。
其中，车轴承承载列车重量和转向力，腰板连接车轴承和转向架横梁，液压缸控制转向架的转向运动。
工作原理CRH2型动车组转向架的工作原理主要包括以下几个步骤：1.牵引：当列车需要加速或减速时，转向架通过车轮对向车体施加力，使之前进或减速。
这些力通过车轴承传递到转向架横梁，并最终传递到车体底架。
2.转向：当列车需要转向时，液压缸控制转向架的转向运动。
液压缸中的油液在受到控制信号后，通过压力作用使转向架的一个侧面升高，从而使列车转向。
转向架同时还通过车轮对向车体施加力，帮助列车顺利转向。
3.防滑：转向架还具有防滑功能。
当车轮因为湿滑等原因出现打滑时，转向架会通过降低施加到车轮上的力来减小滑动，以保证列车的安全行驶。
这一功能通常通过减小液压缸中的压力来实现。
维护为了确保CRH2型动车组转向架的正常工作，需要进行定期维护和检修。
维护包括以下几个方面：1.清洁：定期清洗转向架上的杂物和污垢，保持其表面清洁。
2.润滑：对转向架的关键部位进行润滑，保持其工作的顺畅。
3.检查：定期检查转向架的各个部位是否存在损坏或磨损，及时更换或修理。
4.调整：如果转向架的转向运动不灵活或有过大的偏差，需要进行调整和校正。
##总结 CRH2型动车组转向架是一种关键的组成部分，承载着列车牵引和转向的重要功能。
本文介绍了其结构、工作原理和维护方法，希望能为读者对这一主题提供了一定的了解。
注意：以上内容仅供参考。
实际情况可能有所不同，请以实际为准。
CRH1CRH2CRH5动车组转向架结构原理说明
CRH1CRH2CRH5动车组转向架结构原理说明CRH1、CRH2和CRH5是中国高速铁路动车组的型号，其转向架结构相似但存在一些细微的差异。
在下面的解释中，将涵盖这三种型号的转向架结构原理。
动车组转向架结构原理说明：一、整体结构概述：动车组转向架主要由轮对、车轴、转向架架体、阻尼器和弹簧等组成。
其主要功能是给列车提供支撑和转向功能。
转向架需要承受列车的重量，并通过转向架架体的转向机构实现转向控制。
二、轮对与车轴的作用：轮对是动车组转向架的关键部分，是其与铁轨间的主要接触面。
通过与轨道的摩擦力，轮对能够传递列车的牵引和制动力，并提供侧向牵引力来实现转向。
车轴是轮对的支撑轴承，通过车轴将轮对固定在转向架上。
车轴可以承受列车的垂直载荷，同时使得轮对在水平和垂直方向上能够相对转向架旋转。
三、转向架架体的结构与材料：转向架架体是转向架的主要部分，构成了转向架的骨架。
它通常由钢材制成，因为钢材具有较高的强度和刚性，能够承受列车的重量和转向力。
转向架架体包括上架体、下架体和链座等组成部分。
上架体是连接转向架与车体的关键部件，负责承受列车的垂直载荷和侧向牵引力。
下架体是与上架体相连接的主要支撑结构，在列车行驶过程中能够减震、缓冲和抗侧翻。
链座是连接转向架与车体之间的链条连接点，通过链条传递列车的纵向牵引力和制动力。
四、转向机构的工作原理：转向架的转向机构是实现列车转向控制的关键部分。
其主要由转向架架体上的玩异步机构、传感器、执行器和控制系统等组成。
王异步机构是转向机构的主体部分，通过将传感器感知到的转向信号转换为机械运动，实现转向架的转向控制。
传感器可以感知列车行驶时的偏差角度，并将信号传输给执行器。
执行器负责将电信号转化为机械运动，通过推拉杆等机构实现转向架的转向。
控制系统负责计算和控制列车的转向角度和速度。
基于列车行驶的实时数据，控制系统能够自动调整转向机构的转向角度和速度，使列车保持在预定的轨道上行驶，同时对列车进行稳定控制。
CRH380B动车组转向架
CRH380B动车组转向架1. 简介CRH380B动车组是中国铁路总公司研制的高速铁路列车，其转向架是实现动车组转向功能的重要组成部分。
本文档将详细介绍CRH380B动车组转向架的结构、原理、特点以及维护保养等方面的内容。
2. 结构CRH380B动车组转向架的结构主要由以下几个部分组成：2.1 转向架主框架转向架的主框架由钢材制成，具有强度高、刚度好的特点。
主框架采用双向弹性缓冲支承，能够减小车辆运行时的震动和冲击。
2.2 转向架悬挂系统转向架的悬挂系统包括橡胶弹簧、减震器、横向稳定器等部件。
悬挂系统能够有效减少车辆在运行过程中的颠簸和振动，提高乘客的舒适性。
2.3 转向架传动装置转向架的传动装置由电动机、减速器、传动轴等部件组成。
传动装置能够实现对转向架的控制和调整，确保车辆能够按照预定的路线行驶。
2.4 转向架轮轴承装置转向架的轮轴承装置包括轮轴、轴承等部件。
轮轴承装置能够使车辆的轮轴正常旋转，同时承受车辆的重量和作用力。
3. 原理CRH380B动车组转向架的工作原理主要是通过控制传动装置来实现转向功能。
当车辆需要改变行进方向时，控制系统通过电动机和减速器的配合来调整转向架的角度，使行驶方向发生改变。
同时，悬挂系统和轮轴承装置能够保证车辆稳定运行，并减少对乘客的不适。
4. 特点CRH380B动车组转向架具有以下几个特点：4.1 高强度和刚度转向架的主框架采用高强度钢材制成，具有很高的强度和刚度，能够承受车辆的重量和行进过程中的各种力和载荷。
4.2 优良的悬挂系统转向架的悬挂系统采用橡胶弹簧、减震器和横向稳定器等部件，能够有效减小车辆在行进过程中的颠簸和振动，提高乘客的舒适性。
4.3 精密的控制系统转向架的控制系统采用精密的电动机和减速器，能够实现对转向架的精确控制和调整，保证车辆能够按照预定的路线行驶。
4.4 可靠的轮轴承装置转向架的轮轴承装置采用高质量的轮轴和轴承，能够保证车辆轮轴的正常旋转，并能承受车辆的重量和作用力。
CRH5动车组转向架简介
四、 CRH5转向架轴箱及定位装置
双层弹性节点
弹性节点 横向弹性垫
弹性节点（内部）
下拉杆组成
上拉杆组成
拉杆中的橡胶节点刚度决定了轴箱悬挂的定位刚度。若定 位刚度太大，将会影响转向架的曲线通过能力，且轮轨横向力、 脱轨系数、轮重减载率和磨耗指数也有逐渐恶化的趋势；若定 位刚度过小，将会影响转向架临界速度。
五、 CRH5转向架二系悬挂装置
空气弹簧系统由两个空气弹簧、两个高度阀、压差阀和两
个附加空气室通过管路连接而成，是转向架构架与上枕梁之间 的悬挂装置，空气弹簧系统能使车辆获得良好的垂向和横向性 能，确保车辆保持高度不变； 空气弹簧由胶囊与橡胶堆组成，胶囊与橡胶堆串联工作， 在正常工况下（充气状态），橡胶堆有助于胶囊适应转向架的 转动，如果胶囊失效，橡胶堆将独立工作，此时上盖下表面与
空心轴，车轴可以通过孔探针进行无损检测；
动力车轴由轴箱轴承座、轮座、两个制动盘座、齿轮轴 承座和轴身组成，总长2180mm；非动力车轴由轴箱轴承座、 轮座、三个制动盘座和轴身组成，总长2180mm，如图所示。
动力车轴
非动力车轴
四、 CRH5转向架轴箱及定位装置
轴箱上设有上下拉杆座和垂向减振器座，安装有轴温传感 器，部分轴端安装有速度传感器。
⑤
③ ⑥
⑦
① ② ④ ⑧
1-二系垂向减振器座；2-抗蛇行减振器座；3-抗侧滚扭杆座；4-二系横向减振器座； 5-中心销；6-横向止挡板；7-与车体连接支座；8-钢丝绳
六、机械传动装置
万向轴
齿轮箱
动力转向架力的传递
1、垂向力（重力）
车体
下定位拉杆
上枕梁
轴箱
橡胶空气弹簧
车轴 轮对
高速动车组转向架技术解析
高速动车组转向架技术解析摘要：动车组转向架对保障高速列车安全平稳运行起到重要作用。
科技的进步，带动高速动车的运行速度不断提高，为了适应动车不断提高的速度，动车组转向架的功能也在不断加强。
动车组转向架的优势在于保持高动力性能及适应高速平稳运行等方面远远超过传统转向架，动车组转向架的核心技术，在于科学合理利用轮轨之间的附着力，使轮轨之间相互作用力降低，从而使高速动车保持高动力性能和高速平稳运行的效果。
本文简单介绍高速动车组转向架技术，阐明转向架对于高速动车组的重要性，同时探讨高速动车组转向架技术常见问题、改进措施及检修技术。
以供同行借鉴。
关键词：高速动车组；转向架；技术解析引言近年来，高速动车凭借速度快的优势，已经适应城之间的快节奏生活，为人们外出交通提供快速便捷的方式，在我国铁路交通中逐渐确立了主导地位。
高速动车组转向架作为全列动车组部件的核心环节，它关系到高速动车组能否正常行驶，也关系到高速动车组安全问题，高速动车组转向架的作用在于确保动车在运行时的稳定性，同时确保动车组具有曲线通过能力，动车组转向架的技术水平直接影响我国高速动车组的运营效果。
因此，探讨高性能转向架的技术是高速动车从业技术人员面临的首要问题。
一、高速动车组转向架简介高速动车组转向架是决定高速动车组在高速运行时能否同时保证安全性和稳定性的关键因素。
高速动车组转向架的科学合理设计直接影响到车辆的舒适度和行驶安全性。
加载、牵引、缓冲和制动都是高速动车组转向架必不可少的功能。
以拖车转向架为例，它包括以下几个部分：首先是框架。
转向架依靠框架将各部分组成一个整体，不仅需要承载转向架的结构和尺寸，还要承受车体与轮对之间来自各个方向的载荷和扭力。
第二轮到轴箱定位装置。
它可以有效缓冲和减弱轨道车轮之间的冲击力和制动力，还可以提供引导功能，使车辆沿轨道平移成车轮的滚动。
三是悬挂装置。
它位于车架和轮对之间，可以减少不稳定的履带对动车组的影响。
四是第二悬挂装置。
CRH动车组转向架 转向架总体剖析
? CRH5拖车转向架包括AX30513和AX30514两 种。与动车转向架相比，拖车转向架不具 有驱动装置，其余部分基本相同。动力车 转向架与拖车转向架主要区别是：
? 动力转向架与非动力转向架的主要区别是 ：
– 动力转向架有 2根动力轴，动力轴上装有两个 制动轮盘和一组齿轮箱；
– 非动力转向架有 2根非动力轴，非动力轴上装 有三个制动轴盘；
– 动力转向架比非动力转向架多一个电机吊架。
3.4 CRH5 动车组转向架简介
? CRH5型动车组中的动车（第1，2，4，7，8号车），分别装 用了AX30499、AX109567、AX30500三种M转向架，其中1、 8号车所装的AX30499和AX109567转向架轴端布置有轴温传 感器、ATP/LKJ2000速度传感器以及接地回流装置，另外 AX30499转向架前端安装了轮缘润滑装置和扫石器，在2、4 、7号车AX30500转向架安装有加速度传感器。
基础制动方式
轴箱定位方式 速度km/h
1435 B0-B0(M) B-B(T)
2700 890
2000
动车转向架7.06 拖车转向架4.66
联挂时145 单车调车100
体悬式、万向轴(M)
轴盘制动2+3组(M) 轴盘制动3+3组(T)
转臂式 最高运行速度250
? CRH3高速列车转向架分动力转向架(简称M)和非动力转向架 （简称T）两种类型。两种转向架采用基本一致的结构型式 ，构架为H型焊接构架，圆锥滚柱轴承单元，轴箱为转臂定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速动车组转向架总体简介
发表时间：2014-08-28T15:19:53.187Z 来源：《科学与技术》2014年第3期下供稿作者：方江南[导读] 将制动缸传来的力增大若干倍后传给执行机构进行制动。
主要部件有高热容制动盘、气动夹钳、浮动式闸片。
南车青岛四方机车车辆股份有限公司方江南
摘要：转向架是高速动车组的走行装置，是负责完成整个车辆走行任务的部件。
它相当于汽车的底盘和车轮，具有导向、承载、减振、牵引、制动等作用。
动车组转向架主要由轮对、构架、一系弹簧悬挂装置、二系弹簧装置悬挂和驱动装置、基础制动装置、安全监测系统等七部分组成。
随着动车组运行速度的不断提高，对动车组转向架的综合性能要求也越高，高速动车组转向架的设计通过不断比选、优化论证，其综合性能也得到提升。
关键词：转向架；组成；结构1 高速动车组转向架组成高速动车组转向架主要由轮对、构架、一系弹簧悬挂装置、二系弹簧装置悬挂和驱动装置、基础制动装置、安全监测系统等七部分组成。
轮对：轮对直接向钢轨传递车辆重量，通过轮轨间的粘着产生牵引力或制动力，并通过轮对的回转实现车辆在钢轨上的运行，为检修探伤操作方便及减轻重量，采用了合金钢空心车轴。
车轮直径为Φ860mm。
制动采用盘式制动。
动车转向架采用轮盘方式。
拖车转向架采用轮盘和轴盘并用方式。
构架：转向架的骨架，承受和传递垂向力及水平力。
构架一般为钢板焊接结构，主体框架呈H 形，由两侧梁、横梁、纵向连接梁、空气弹簧支承梁及其它焊接附件构成。
侧梁为箱形断面，横梁采用无缝钢管型材。
一、二系弹簧悬挂装置：用来保证一定的轴重分配，缓和线路不平顺对车辆的冲击并保证车辆的运行平稳性。
主要部件有非线性空簧、抗侧滚扭杆、半主动横向减振器、单侧双抗蛇形减振器。
驱动装置：将动力装置的功率最后传递给轮对。
主要部件有铝合金箱体、联轴节。
基础制动装置：将制动缸传来的力增大若干倍后传给执行机构进行制动。
主要部件有高热容制动盘、气动夹钳、浮动式闸片。
安全监测系统：温度传感器、转向架失稳检测装置2 高速动车组转向架的结构特点高速动车组转向架分为动车转向架和拖车转向架，其主要部分采用的结构型式基本一致。
其结构特点如下：2.1 轮对及组成轮对分为动车转向架和拖车转向架用。
动车转向架用轮对由车轴、车轮（带有制动盘—简称轮盘）齿轮装置及轴承构成。
拖车转向架用轮对由车轴、车轮（也带有制动盘—简称轮盘）及轴承构成。
轮盘以外的车轮、大齿轮、轴盘及轴承等为确保安全性和可靠性采用冷压法压装到车轴上。
轮对组装主要包括车轮、车轴、制动盘（轮盘和轴盘）齿轮箱及轴承等。
轮对分为动力轮对和拖车轮对，动车轮对一侧安装齿轮箱装置，而拖车轮对则代之以两套轴盘。
此外，拖车轮对因轴端安装不同速度传感器齿轮而略显差异。
轮对组成后，需逐个进行动平衡试验，超出50kg.cm 限度时，需对两侧车轮及制动盘的组装相位角进行调整。
2.2 构架构架为钢板焊接结构，主体框架呈H 形，由两侧梁、横梁、纵向连接梁、空气弹簧支承梁及其它焊接附件构成。
侧梁为箱形断
面，横梁采用无缝钢管型材。
图2-1 动车转向架构架图（1）侧梁动车转向架和拖车转向架的构架侧梁为同一结构。
其材质一般为用于焊接结构的耐侯钢板，牌号为SMA490BW。
侧梁端部轴箱弹簧筒，使与侧梁主体相连接的断面形成柔滑面，以此达到减缓应力集中的目标。
表2-1 动、拖车转向架主要参数（2）横梁采用与侧梁相同牌号的耐侯管材。
侧面设有空气弹簧座，其内腔为空气弹簧用的辅助空气室。
另外，只有辅助空气室部分为密封结构。
动车转向架的横梁上焊有由用于焊接结构的压形钢板制成的牵引电机吊座、齿轮箱吊座、轮盘制动吊座等。
靠车端方向的牵引电机座还兼作牵引装置的单牵引拉杆座。
用于拖车转向架的横梁上焊有由用于焊接结构的压形钢板制成的制动吊座，轮盘制动吊座等。
与动车转向架一样，近车端处为单拉杆座。
制动吊座—用于动车转向架的仅有轮盘制动吊座，用于拖车转向架的除用于轮盘的制动吊座外还有轴盘制动吊座。
动车转向架、拖车转向架靠近车端的横梁上焊有由压形钢板制成抗侧滚扭杆安装座。
2.3 一系悬挂一系悬挂（Primarysuspension）也称轴箱弹簧装置，采用转臂式定位方式，含轴箱体、轴箱弹簧、一系垂向减振器、防振橡胶等。
主要包括轴箱弹簧、垂向液压减振器和转臂定位橡胶套等。
轴箱弹簧装置被安装在轴箱和转向构架之间。
轴箱弹簧装置在将车体重量分配给各车轮的同时缓冲车轮/轴箱的各种振动，该弹簧参数是经过优化选定的，主要是为了改善车体的乘坐舒适度。
2.4 二系悬挂二系悬挂装置主要包括空气弹簧、单侧双抗蛇行减振器、抗侧滚扭杆装置、横向减振器（半主动）横向普通油压减振器、横向止挡、高度阀、差压阀。
空气弹簧采用自由膜式气囊。
该空气弹簧的特点：1.垂向变形由空气弹簧本体（即气囊）和其下面的层叠橡胶堆共同承担，确保垂向大变形量；2.在水平方向，一方面利用层叠橡胶堆进一步降低刚性，另一方面通过改变气囊形状，可以产生一定的阻尼，以改善乘坐的舒适性。
每只转向架的两只气囊（即左右横梁）都通过差动阀相连。
如果气囊突然破裂或毁坏，差动阀将运行使转向架的两只气囊压力保持平衡。
这可防止客车由于一只气囊充气而另一只气囊没有充气而向一边严重倾斜。
2.5 驱动装置驱动装置功能是将动力装置的功率最后传递给轮对。
主要包含齿轮装置、联轴节。
齿轮装置的作用是对主电动机的高速旋转进行减速，传动给车轴。
由齿轮箱、大齿轮、小齿轮、轴承、悬吊装置、通气装置、接地装置、油位表构成。
为了使齿轮箱轻量化，采用了铝合金材质，因此在组装、分解及搬运时尤其要特别小心处理。
2.6 基础制动装置基础制动装置主要由气动式制动单元、浮动式闸片、高热容量制动盘组成。
采用浮动式闸片使得制动力更为均匀，有效的减少热斑、颤振。
2.7 安全监测系统：动车组安装转向架失稳检测装置，失稳检测装置是时时进行运行稳定性监测，在列车发生异常情况时能够立即发出警报，以提醒动车组司机按要求进行减速。
以保障高速动车组安全平稳顺利运行。
表2-2 齿轮对比
图2-3 失稳检测装置工作原理参考文献：[1]张曙光.铁路高速列车应用基础理论与工程技术.北京.中国铁道出版社.2003[2]华茂崑.中国铁路提速之路.北京.中国铁道出版社.2002[3]王福天.车辆动力学.北京.中国铁道出版社.1986[4]高速铁路技术（上册）.铁道部工程管理中心；铁道科学研究院.2003[5]商跃进.张喜全.动车组结构与构造.兰州交通大学机电工程学院机车车辆系.兰州.2007[6]王伯铭.高速动车组总体及转
向架.西南交通大学.成都.西南交通大学出版社.2008[7]张卫华.动车组总体与转向架.北京.中国铁道出版社.2011。
