机械CAD技术基础习题库
《机械CAD》复习题及答案
机械CAD第1次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共2道小题)1.CAD是指( )(A) 计算机辅助设计(B) 计算机辅助制造(C) 计算机辅助工程(D) 计算机辅助工艺规程设计正确答案：A解答参考：2.下面不属于CAD技术的发展趋势的是（）(A) 集成化(B) 网络化(C) 智能化(D) 专业化正确答案：D解答参考：四、主观题(共13道小题)3.CAD的英文全称是______________中文称为_________________。
参考答案：CAD的英文全称是Computer Aided Design，中文称为计算机辅助设计。
4.CG的英文全称是_____________中文称为______________。
参考答案：CG的英文全称是Computer Graphics，中文称为计算机图形学。
5.CAD技术的发展趋势集中体现在_________、________、_____、和标准化上。
参考答案：CAD技术的发展趋势集中体现在集成化、网络化、智能化和标准化上。
6.简述CAD技术与计算机图形学的关系。
参考答案：CAD技术的核心和基础是计算机图形处理技术，因此，CAD技术的发展与计算机图形学的发展密切相关，并伴随计算机及其外围设备的发展而发展。
计算机图形学是研究通过计算机将数据转换成图形，并在专用设备上显示的原理、方法和技术的学科。
计算机图形学是一门独立的学科，有丰富的技术内涵，其有关图形处理的理论和方法构成了CAD技术的重要基础。
7.简述CAD技术的特点。
参考答案：CAD技术是多学科综合性应用技术CAD技术是现代设计方法和手段的综合体现CAD技术是人的创造性思维活动同基于计算机系统的有机融合8.CAD系统是基于计算机的系统，由____________和___________组成。
参考答案：CAD系统是基于计算机的系统，由软件和硬件设备组成。
9.CAD系统按其硬件组成并结合计算机技术的发展历程一般可分为________________、_______________、_______________________、__________________________和______________________________。
机械cad技术基础试题及答案
机械cad技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在CAD软件中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：A2. 机械CAD中，使用哪个工具可以测量两点之间的距离？A. DIMENSIONB. OFFSETC. ARRAYD. MIRROR答案：A3. 在CAD中，哪个命令可以创建矩形？A. RECTANGLEB. POLYGONC. SPLINED. SPLINE答案：A4. CAD软件中，如何快速复制对象？A. COPYB. MOVEC. ROTATED. SCALE答案：A5. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. ARCD. LINE答案：A6. 如何在CAD中创建一个圆的圆弧？A. ARCB. CIRCLEC. ELLIPSED. LINE答案：A7. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ARC答案：A8. CAD软件中，如何创建一个圆的椭圆？A. ELLIPSEB. CIRCLEC. ARCD. LINE答案：A9. 在CAD中，哪个命令用于创建点？A. POINTB. MARKERC. DOTD. SPOT答案：A10. CAD软件中，哪个工具可以测量角度？A. DIMANGULARB. ANGLEC. DIMENSIOND. MEASURE答案：B二、多项选择题（每题3分，共15分）1. 在CAD中，以下哪些命令可以用来创建圆？A. CIRCLEB. ELLIPSEC. ARCD. LINE答案：A, B, C2. 在CAD中，以下哪些命令可以用来创建多段线？A. POLYLINEB. LINEC. SPLINED. ELLIPSE答案：A, B3. 在CAD中，以下哪些命令可以用来修改对象？A. MOVEB. COPYC. ROTATED. SCALE答案：A, B, C, D4. 在CAD中，以下哪些工具可以用来测量？A. DIMENSIONB. MEASUREC. LENGTHEND. OFFSET答案：A, B5. 在CAD中，以下哪些命令可以用来创建文本？A. TEXTB. MTEXTC. DTEXTD. HATCH答案：A, B, C三、判断题（每题1分，共10分）1. 在CAD中，使用“LINE”命令可以绘制直线和射线。
机械CADCAM基础习题解答
华中科技大学出版社习题解答1、简述CAD/CAM集成的基本概念。
答：集成是指将基于信息技术的资源及应用聚集成一个协同工作的整体，集成包含功能交互、信息共享以及数据通信三个方面的管理与控制。
1、定义术言“有限元”。
答：有限元法是用有限数量的单元将作为分析对象的结构连续体进行网格离散化，并通过这些单元的位移、应变和应力的近似求解来分析结构连续体的整体位移、应变和应力的一种数值方法。
2、如何理解有限元法中的“离散”概念？答：有限元法是基于固体流动的变分原理，以数学上平衡微分方程、几何上变形协调方程和物理上的本构方程作为基本的理论方程，结合圣维南原理和虚位移原理作为解决问题的手段，通过求解离散单元在给定边界条件、载荷和材料特性下所形成的线形或非线形微分方程组，从而得到结构连续体的位移、应力、应变和内力等的结果。
其描述的准确性依赖于单元细分的程度(即几何相似性)、载荷的真实性、材料力学参数的可信度、边界条件处理的正确程度(即力学相似性)等。
简言之，有限元法就是一个基于下列基本假设上的“化整为零”的分析方法和“积零为整”的研究方法。
3、列出有限元法的5种优点。
答：连续性、均匀性、同向性、线弹性和小变形。
4、列举和简要说明有限元法的一般步骤。
答：有限元法求解问题的基本步骤为：1、问题及求解域定义；2、求解域离散化；3、确定状态变量及控制方法；4、单元推导；5、总装求解；6、联立方程组求解和结果解释。
6、如何理解优化设计方法与传统设计方法的异同点，以及优化设计方法较传统设计方法有何优势。
答：传统设计所遵循的“原始方案→计算和校核→调整方案→再计算和校核→…”的设计流程，是以牺牲设计效率和质量为代价的相对繁琐和耗时的设计方法，随着设计越来越系统化，设计规模越来越大型化，该方法已经越来越不能满足设计的时效和精度要求。
代之而起的优化设计方法则采用数学方法和计算机的“自动探索”，来代替传统设计所遵循的设计流程。
17、建立系统模型的意义何在？模型建立的一般步骤是什么？答：我们所面对的系统大多数并不具备真实试验的可行性，这时就需要按照实际系统建立出系统相关抽象的模拟模型即系统模型并对之进行研究，然后依据这个系统模型的分析结果来推断实际系统的各种可能的工作状况。
《机械CADCAM》--试题参考-答案-3.27
选择--------------------1．在以下设备中，通常属于输入设备的是（ B ）A 显示器B 数字化仪C 打印机D 绘图仪2．在数控曲面铣削加工中，不常用的铣刀形式是（ D ）A 平底铣刀 B球面铣刀 C 圆角铣刀 D 锥面铣刀3．在CAD作业过程中，线框模型可以支持的工作是（ A ）A 生成三视图B 生成剖视图C 生成消隐图D 生成渲染图形4．CAD/CAM自动数控编程系统应具有的主要特性是（ A ）A.准确性、高效率等B.创成性、耐久性等C.系统性、继承性等D.知识性、趣味性等5．二维平面上，对应于原点O对称变换矩阵为（ A ）A．100010001-⎡⎤⎢⎥-⎢⎥⎢⎥⎣⎦B．100010001-⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦C．100010001⎡⎤⎢⎥-⎢⎥⎢⎥⎣⎦D．010100001-⎡⎤⎢⎥-⎢⎥⎢⎥⎣⎦6．下列编程方法中，不属于数控加工编程的方法为（ B ）A. 手工编程B. 梯形图编程C. APT语言编程D. CAD/CAM系统编程7．在CAD技术中，缩写形式是IGES的是（ B ） P231A.层次型数据库B.初始化图形交换系统C.随机文件D.产品模型数据交换标准8．成组技术简称为（ C ） P167A.CADB.CTC.GTD.IT9．下列输出设备中，哪一个是以直线线段为最基本图素（ A ）A．笔式绘图仪 B．点阵打印机 C．喷墨绘图仪 D．激光打印机10．在设计数据计算机处理中，对于数据之间具有函数关系的数表常采用的处理方法为（ C ）A．数组赋值 B．建立数据文件 C．拟合公式 D．建立数据库11.当前在CAD系统使用中（ A ）A.一般需要设计人员构思方案B.一般需要CNC系统构思方案C.一般需要CAM系统构思方案D.系统自己可以构思方案12.计算机辅助制造进行的内容有（ A ）A.过程控制及数控加工B.CADC.工程分析D.机床精度与刚度分析13．在CAD作业过程中，表面模型不支持的作业内容是（ B ）A. 生成剖视图B. 有限元分析C. 生成消隐图D. 图形渲染14．在欧拉公式V－E＋F－L＝2（B－G）中，V表示（ A ）A.顶点数B.内环数C.边数D.不相连物体个数15．VM是指（ B ） P244A. 虚拟现实B.虚拟制造C. 虚拟管理D.虚拟开发16．CAD/CAM的建模技术中,目前最常用的建模方法是（ A ）A.特征建模B. 动态建模C.曲面建模D. 实体建模17．衡量主机的指标中，MIPS指标可以衡量主机的（ D ）A.内存大小B. 象素C.尺寸D. 速度18．用图形扫描仪得到的图形信息是( C )，需要进行矢量化处理才能被CAD系统接受。

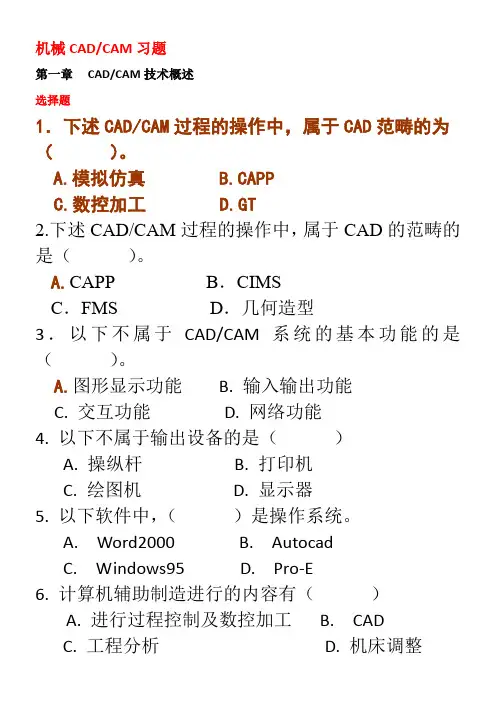

机械CAD习题03
机械CAD/CAM习题第一章CAD/CAM技术概述选择题1．下述CAD/CAM过程的操作中，属于CAD范畴的为（）。
A.模拟仿真B.CAPPC.数控加工D.GT2.下述CAD/CAM过程的操作中，属于CAD的范畴的是（）。
A.CAPP B．CIMSC．FMS D．几何造型3．以下不属于CAD/CAM系统的基本功能的是（）。
A.图形显示功能B. 输入输出功能C. 交互功能D. 网络功能4. 以下不属于输出设备的是（）A. 操纵杆B. 打印机C. 绘图机D. 显示器5. 以下软件中，（）是操作系统。
A. Word2000B. AutocadC. Windows95D. Pro-E6. 计算机辅助制造进行的内容有（）A. 进行过程控制及数控加工B. CADC. 工程分析D. 机床调整7.应用软件是在操作系统、( )基础上针对某一专门的应用领域而研制的软件.A. CAD 软件B. CAM软件C. 支撑软件D. 编译系统8．（）是CAD/CAM系统的核心。
A. 系统软件B. 支撑软件C. 应用软件D. 数据库9.机械CAD/CAM系统中，CAE是指（）。
A.计算机辅助设计B.计算机辅助制造C.计算机辅助工程分析D.计算机辅助工艺过程设计10.把CAD和CAM的信息连接起来，实现CAD/CAM一体化的关键性中间环节是（）A. CADB. CAMC. CAPPD. CAE填空题：1.CAD/CAM系统是由: 、和组成。
2. CAD是英文的缩写。
3.CAD/CAM计算机系统的硬件包括、、、和等。
4. 中央处理器主要包括、和各种寄存器。
5. 根据CAD/CAM系统中执行的任务及服务对象的不同，可将软件系统分为、和三个层次。
6.计算机辅助设计与计算机辅助制造简称__________.7.CAD/CAM软件系统可以分为系统软件、支撑软件、__________.8.CAD/CAM 系统的主要任务是_________. ________. __________.__________. _________. _________. ________. _______. ________ 。
机械制图员CAD理论试题库
CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1.AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（基础知识）答案：正确2.AutoCAD是美国Autodesk公司的计算机制图软件。
（基础知识）答案：正确3.在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（基础知识）答案：正确4.所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（基础知识）答案：正确5.正交线指的是水平线和竖直线。
（基础知识）答案：错误6.正交线指的是在正交方式下绘制的直线。
（基础知识）答案：正确7.使用编辑图形命令时（如移动.阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（基础知识）答案：正确8.使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（基础知识）答案：错误9.创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（基础知识）答案：错误10.CAD设计与常规设计方法相比，有利于产品的标准化.分列化.通用化。
（基础知识）答案：正确11.机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（相关知识）答案：错误12.国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（相关知识）答案：正确13.在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（相关知识）答案：正确14.在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（相关知识）答案：错误15.在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（相关知识）答案：正确16.平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（相关知识）答案：错误17.在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（相关知识）答案：正确18.一个平面图形在三面投影体系中的投影有可能是一个点.一条直线或一个平面（相关知识）答案：错误19.任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（基础知识）答案：正确20.为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸.定位尺寸.总体尺寸等尺寸。
CAD-CAM必考题
机械CAD/CAM技术复习题1.什么是CAD？什么是CAM？什么是CAD/CAM集成？计算机辅助设计计算机辅助制造 CAD/CAM集成实质：在CAD、CAPP、CAM各模块之间形成相互信息的自动传递和转化2.CAD/CAM集成就是将基于信息技术的资源及应用聚集成一个协同工作的整体，包含功能交互、信息共享以及数据通信三个方面的管理与控制。
其实质是在CAD、CAE、CAPP、CAM各模块之间形成相互信息的自动传递和转化。
3.CAD/CAM硬件有哪些类型？各有什么特点？CAD/CAM硬件主要是由主机、存储器、输入设备、输出设备、显示器及网络通信设备等组成。
4.CAD/CAM的集成方案有哪几种？a．通过专用数据接口实现集成b. 利用数据交换标准格式接口文件实现集成c. 基于统一产品模型和数据库的集成d. 基于特征面向并行工程的设计与制造集成方法5.CAD/CAM系统根据所采用的计算机类型可分为哪几类？主机型、成套系统、个人工作站、个人机系统。
6.分布式CAD/CAM系统网络上结点的分布形式有总线型、树形、环形、星形分布7.现行的数据库系统中，常用的数据模型有哪几种？层次模型、关系模型、网状模型。
8.目前计算机辅助数控编程的方法哪几种？手工编程和自动编程9.CAD/CAM系统由哪两部分构成？硬件部分、软件部分。
10.不同CAD/CAM系统之间进行信息交换的格式有哪几种？CGM、IGES、STEP、STL、PARA、SOLID11.数据库管理系统的抽象层次有外模式、内模式和概念模式。
12.设计数据或资料的计算机常用处理方法有数组化、公式化、文件化、数据库。
13.零件的信息包括拓扑信息、几何信息和非几何信息。
14.数据结构包含哪三个内容？数据的逻辑结构有几大类？各类的特点是什么？15.根据设计人员介入系统的程度来分，应用软件可以分为交互型、自动型、检索型和智能型16.机器的组成可以表示成树结构，这是对机器的一种层次描述。
科大机械CADCAM习题集
科⼤机械CADCAM习题集机械CAD/CAM技术习题集青岛科技⼤学CAD中⼼复习⼤纲第⼀章概述1.掌握CAD、CAE、CAM、CAPP及CAD/CAM系统集成的含义2.了解硬件组成及分类，掌握联机系统的联⽹⽅式3.了解CAD/CAM硬件及软件的组成4.了解CAD/CAM系统的功能和任务5.熟练掌握CAD/CAM集成的⽅法6.了解CAD/CAM的发展趋势7.列举CAD／CAM系统的软件类型8.试述系统软件的作⽤。
CAD／CAM系统所⽤的系统软件有哪⼏种？9.说明CAD应⽤软件的类型及应⽤场合。
10.CAD／CAM的发展经历了哪些阶段?11.CAD／CAM系统的基本功能。
12.采⽤CAD／CAM技术的优点13.CAD／CAM⽀撑软件应包含哪些功能模块?第⼆章数据结构1. 掌握数据、数据元素、数据项和数据结构的定义2. 掌握数据结构包括的内容：逻辑结构、物理结构和运算3. 了解数据逻辑结构的分类4. 掌握线性表结构的定义5. 熟练掌握线性表结构的顺序存储⽅式和链式存储⽅式各⾃的优缺点6. 了解链式存储结构的种类，熟练掌握双向链表的数据操作原理7. 了解栈和队列的定义，掌握栈和队列的特点8. 掌握树及其相关概念，熟练掌握树和⼆叉树的相互转换及⼆叉树的遍历第三章计算机辅助图形处理1. 掌握齐次坐标的特点及在此基础上构造的变换矩阵的含义2. 掌握⼆维基本变换，熟练掌握⼆维复合变换3. 掌握三维基本变换，熟练掌握三维复合变换4. 掌握窗视变换的概念和原理5. 熟练掌握编码裁剪法的原理和步骤6. 掌握凸体隐藏⾯的法向⽮量法7. 掌握包含性测试的基本原理8. 了解图形的⽣成⽅法9．计算机绘图中如何产⽣三视图?第四章⼏何建模和特征建模1. 掌握建模的概念及过程2. 掌握⼏何建模的概念3. 掌握曲⾯⽣成的⽅法4. 掌握边界表⽰法的原理、特点及其和曲⾯建模的区别5. 熟练掌握构造⽴体⼏何法的基本原理会会绘制构造树6.了解混合模型的基本原理7.熟练掌握空间单元表⽰法的⼯作原理8.了解建模发展的趋势9.熟练掌握线框建模、曲⾯建模、实体建模的优缺点及优缺点的⽐较10.掌握特征的概念与分类11.掌握形状特征的分类12.掌握特征类之间的关系13．三维⼏何建模系统有哪⼏种建模⽅式?各⾃的特点是什么？14．试述实体建模中计算机内部表⽰⽅法，其数据结构的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空（每题1分，共40分）1、在零件分类方法中，生产流程分析法可以分为关键法、顺序和分析法。
2、目前常用数据模型有、、。
3、模型一般由、、三个部分组成。
4、是一种重要的非线性的数据结构。
5、链表有、和三种形式。
6、数据的逻辑结构有和两种。
7、CAE表示为。
8、数据结构一般分为、、三种9、CAD/CAM系统是由、和组成。
10、数控机床的组成有、、和、。
11、柔性制造系统是由系统、系统和系统三大部分组成。
12、在创成式CAPP系统中进行逻辑决策的两种常用方法为和。
13、零件分类方法中的编码分类可以分为和。
14、工业机器人一般都由、、、、和组成。
二、选择题（20分）1、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（）A、零件材料B、特征矩阵C、典型工艺D、零件种类2、下述CAD/CAM过程的操作中，属于CAD的畴的是（）A、CAPPB、CIMSC、FMSD、几何造型3、数据元素之间存储顺序与逻辑顺序一致的数据结构为（）A、线性表B、树C、二叉树D、图4、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（）A、零件的材料B、特征矩阵C、典型工艺D、零件的分类5、FMS的管理控制系统的设备软件模块中不包括（）A、接口模块B、系统管理程序模块C、网络模块D、调速模块6、数控机床的坐标轴用于表示机床的（）Ａ、主进给方向Ｂ、主轴轴线方向Ｃ、第二进给方向Ｄ、主运动速度7、通常所说的数控编程是以代码形式表示的它所形成的程序是（）A、零件源程序B、系统源程序C、零件目的程序代码D、系统目的程序代码8、通常我们将数据的存储结构称为数据的（）A、物理结构B、逻辑结构C、逻辑关系D、存储关系9、世界上最早进行工艺设计自动化研究的是（）A、美国、B英国、C、德国D、挪威10、世界上第一台电子计算机出现在（）年A、1954B、1974C、1964D、194611、CIMS表示为A、计算机集成制造系统B、计算机辅助工程C、生产计划与控制D、计算机辅助制造12、在OPITZ分类编码系统中，描述零件基本形状要素的码位围为A、1~5码位B、1~3码位C、5~9码位D、6~9码位13、在CIMS的制造自动化系统中，最先进的加工手段是A、数控机床B、装配流水线C、组合机床D、FMS14、在计算机技术的相关领域，通常将数据在磁盘上的存储结构称为数据的A、物理结构B、逻辑结构C、数据结构D、磁盘结构15、CAD\CAM系统是由（）组成的A、CAD,CAM,CAPPB、图形软件、数据库、NCC、工作人员、硬件和软件D、主机、系统软件、CAM16、下列多项中不属于CAM工作畴的容是A、生产过程与管理B、应力、应边分析C、加工控制D、质量控制17、下列不属于制定零件族相拟标准方法的是A、特征码方法B、聚类分析法C、码域法D、特在住码域法18、CAD\CAM系统中，CAE是指A、计算机辅助设计B、计算机辅助制造C、计算机辅助工程D、计算机辅助工艺过程设计19、在对话框构件中，滚动条构件为A、buttohB、toggleC、imageD、slider20、现代机械工业中的所谓数控编程一般是指（）程序的编制。
A、零件B、数控系统C、检测系统D、刀具四、解释概念：10CAD、CAE、CAPP、CAM、CAD/CAM、OA、MIS、MRP、FMS、CIMS五、简答题201、什么是几何建模？几何建模应该具备什么功能？2、简述有限元法解题步骤。
3、创成法CAPP系统工序设计模块的主要功能有哪些？4、一个完备的CAD系统具有的特点？5、现代生产管理的特点？一、填空（每题1分，共40分）1、机床法、顺序分拨法和聚类分析法。
2、层状模型、网状模型、关系模型3、数据、数据结构、算法4、树5、单向链表、双向链表和循环链表6、线性结构和非线性结构7、计算机辅助工程8、逻辑结构、物理结构、数据的运算9、工作人员、硬件和软件10、主机、控制装置、驱动装置和辅助装置、编程及其辅助设备。
11、加工系统、物流系统和信息系统三大部分组成。
12、决策树和决策表。
13、特征码位和码位。
14、手部、腕部、臂部、机身、驱动系统和控制系统组成。
二、选择题BDABCBAADD AADACBBCDA五、简答题4、现代生产管理的特点？强调系统性；用数学的方法；强调生产的柔性；计算机在生产中的广泛应用。
一、填空题（1X40=40分）1、CAD/CAM系统的集成就是把、、、、以及等各种功能不同的软件有机的结合起来。
2、数组中各元素存储的特点是、、。
3、计算机图形生成方法有、、、、。
4、建模技术是将现实世界中的及其转化为计算机部数字化表达的原理和方法。
5、设计资料的数据处理方法、。
6、优化设计的首要任务是。
7、零件组合成组的方法、、。
8、工业机器人一般都由、、、、和组成。
9、目前常用数据模型有、、。
10、链表有、和三种形式。
11、数据的逻辑结构有和两种。
12、CAE表示为。
13、数据结构一般分为、、三种。
二、选择题201、下述CAD/CAM过程的操作中，属于CAD畴的是（）A、CAPPB、CIMSC、FMSD、几何造型2、数据元素之间存储顺序与逻辑顺序一致的数据结构为（）A、线性表B、树C、二叉树D、图3、对于决策树又叫判定树，它不包括（）A、根B、干C、分枝D、节点4、在数控机床CNC系统组成中，核心部分为（）A、输入输出设备B、PLCC、CNC装置D、伺服机构5、下述CAD\CAM过程的操作中，属CAD畴的是（）A、几何造型B、有限元分析C、优化设计D、CAPP6、线性表的设计顺序存储结构适合存储数据的是（）A、设计结果数据B、数据元素长度不同的数据C、中间结果数据D、工程手册中的数表7、线型表采用链式存储时，其地址（）A、必须是连续的B、一定是不连续的C、部分地址必须是连续的D、连续与否均可以8、下列不是特征识别技术的是（）A、匹配B、NC编程C、体积分解D、构形元素生长9、不是CAPP系统工作原理的是（）A、设计式B、派生式C、创成式D、混合式10、不是零件分类编码系统结构的是（）A、树式结构B、链式结构C、OPITZ结构D、混合式结构11、CIMS表示为A、计算机集成制造系统B、计算机辅助工程C、生产计划与控制D、计算机辅助制造12、在OPITZ分类编码系统中，描述零件基本形状要素的码位围为A、1~5码位B、1~3码位C、5~9码位D、6~9码位13、在CIMS的制造自动化系统中，最先进的加工手段是A、数控机床B、装配流水线C、组合机床D、FMS14、在计算机技术的相关领域，通常将数据在磁盘上的存储结构称为数据的A、物理结构B、逻辑结构C、数据结构D、磁盘结构15、CAD\CAM系统是由（）组成的A、CAD,CAM,CAPPB、图形软件、数据库、NCC、工作人员、硬件和软件D、主机、系统软件、CAM16、下列多项中不属于CAM工作畴的容是A、生产过程与管理B、应力、应边分析C、加工控制D、质量控制17、下列不属于制定零件族相拟标准方法的是A、特征码方法B、聚类分析法C、码域法D、特在住码域法18、CAD\CAM系统中，CAE是指A、计算机辅助设计B、计算机辅助制造C、计算机辅助工程D、计算机辅助工艺过程设计19、在对话框构件中，滚动条构件为A、buttohB、toggleC、imageD、slider20、现代机械工业中的所谓数控编程一般是指（）程序的编制。
A、零件B、数控系统C、检测系统D、刀具四、解释概念：10分CAD、CAE、CAPP、CAM、CAD/CAM、OA、MIS、MRP、FMS、CIMS五、简答题20分1、CAD/CAM集成的意义如何？2、常用的优化设计方法有哪些。
3、试分析三维几何建模的几种方法及应用围。
4、简述刀位轨迹仿真的主要作用？5、现代生产管理的特点？一、填空题（1X40=40分）1、CAD/CAM/CAE/CAPP/NCP/以及PPC2、顺序的、连续的、均匀的3、轮廓线法、参数化法、图形元素拼合法、尺寸驱动法、三维实体投影法4、物体、属性5、数表的处理、线图的处理6、建立数学模型7、人工识别分组法、零件分类和编码分组法、生产流程分析分组法8、手部、腕部、臂部、机身、驱动系统和控制系统组成。
9、层状模型、网状模型、关系模型10、单向链表、双向链表和循环链表11、线性结构和非线性结构12、计算机辅助工程13、逻辑结构、物理结构、数据的运算二、选择题DABCDDDBAC AADACBBCDA第一章CAD概论问答题：1.简述CAD的基本工作过程。
概念设计⇨零部件几何造型⇨工程分析⇨设计评价⇨自动绘图2.什么是CAD？它的基本工作过程是什么？CAD是“Computer aided Design”的缩写，即计算机辅助设计。
它的基本工作过程是：1）概念设计；2）零部件几何造型；3）工程分析；4）设计评价；5）自动绘图。
3.什么是CAD？与传统的设计过程相比，它有什么不同的特征？使设计人员在计算机的辅助下对有关产品的大量资料进行检索，根据性能要求及有关数据、公式进行建模和工程分析，然后将图形显示出来，设计人员通过交互式图形显示系统对设计方案或图形作必要的干预和修改，设计结果以图纸及数据形式输出的过程。
传统的设计过程主要靠人来进行概念设计、工程计算分析和绘制图形等。
采用CAD 后，充分利用了计算机速度快、精度高、存储量大等特点，由计算机来完成几何造型、工程计算分析和绘制图形等工作，而人利用自己的智慧，充分发挥创造能力，进行产品的创新。
即人与计算机发挥各自的特长，能力互补、巧妙结合，达到最佳合作效果。
4.CAD技术发展迅速的原因是什么？1）技术基础：计算机硬件和软件技术的迅速发展，为CAD技术的发展提供了可能性。
2）CAD的作用：能够提高设计效率、提高设计质量、实现数据共享、实现智能设计。
CAD技术的发展几乎推动了一切领域的设计革命，彻底改变了传统的手工设计绘图方式，极大地提高了产品开发的速度和设计精度，使科技人员的智慧和能力得到了延伸。
5.CAD技术今后的发展趋势是什么？将工程数据库与CAD紧密结合、开发新的实用造型系统、实现工程计算机网络化、向智能化方向发展、提供更多方面的实用软件、实现产品数据标准化、广泛使用微型计算机系统。
6.使用CAD技术会带来怎样的好处？可以提高设计效率、提高设计质量、实现数据共享、实现智能设计。
7.CAD系统的组成结构是什么？其中软件系统的作用是什么？软件系统是CAD的技术核心，它的作用是控制整个计算机系统的工作过程，实现系统功能。
8.一般的CAD软件系统应该包含哪几个层次的软件？各层次软件的作用是什么？一般的CAD软件系统应该包含三个层次的软件：1）系统软件：主要用于计算机管理、维护、控制及运行，及计算机程序的编译和执行。
