平板显示原理(全面)

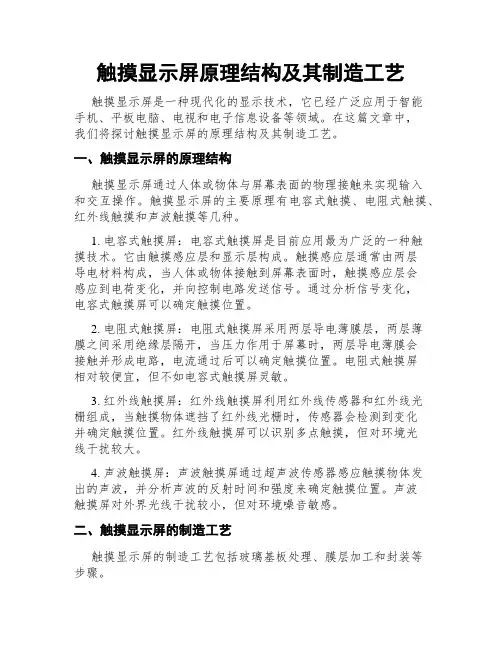

触摸显示屏原理结构及其制造工艺
触摸显示屏原理结构及其制造工艺触摸显示屏是一种现代化的显示技术，它已经广泛应用于智能手机、平板电脑、电视和电子信息设备等领域。
在这篇文章中，我们将探讨触摸显示屏的原理结构及其制造工艺。
一、触摸显示屏的原理结构触摸显示屏通过人体或物体与屏幕表面的物理接触来实现输入和交互操作。
触摸显示屏的主要原理有电容式触摸、电阻式触摸、红外线触摸和声波触摸等几种。
1. 电容式触摸屏：电容式触摸屏是目前应用最为广泛的一种触摸技术。
它由触摸感应层和显示层构成。
触摸感应层通常由两层导电材料构成，当人体或物体接触到屏幕表面时，触摸感应层会感应到电荷变化，并向控制电路发送信号。
通过分析信号变化，电容式触摸屏可以确定触摸位置。
2. 电阻式触摸屏：电阻式触摸屏采用两层导电薄膜层，两层薄膜之间采用绝缘层隔开，当压力作用于屏幕时，两层导电薄膜会接触并形成电路，电流通过后可以确定触摸位置。
电阻式触摸屏相对较便宜，但不如电容式触摸屏灵敏。
3. 红外线触摸屏：红外线触摸屏利用红外线传感器和红外线光栅组成，当触摸物体遮挡了红外线光栅时，传感器会检测到变化并确定触摸位置。
红外线触摸屏可以识别多点触摸，但对环境光线干扰较大。
4. 声波触摸屏：声波触摸屏通过超声波传感器感应触摸物体发出的声波，并分析声波的反射时间和强度来确定触摸位置。
声波触摸屏对外界光线干扰较小，但对环境噪音敏感。
二、触摸显示屏的制造工艺触摸显示屏的制造工艺包括玻璃基板处理、膜层加工和封装等步骤。
1. 玻璃基板处理：触摸显示屏通常使用玻璃基板作为屏幕的基本结构。
首先，对玻璃基板进行切割和打磨，以获得所需的尺寸和形状。
然后，在玻璃表面涂上导电材料，如透明导电氧化物（ITO）。
2. 膜层加工：膜层加工是触摸显示屏制造的关键步骤之一。
膜层加工包括导电膜层和绝缘膜层的制作。
导电膜层通常使用ITO 或金属材料，绝缘膜层则使用有机材料。
这些膜层会通过特殊的蒸发、喷涂或蚀刻工艺附着在玻璃基板上。
lcd彩色原理
lcd彩色原理
LCD彩色原理
液晶显示器（LCD）是一种利用液晶材料电光效应来显示图像的平板显示技术。
彩色LCD显示器是通过在每个像素点处使
用三原色（红、绿、蓝）的亮度组合来产生彩色图像。
在液晶显示器中，液晶分子排列方向可以通过电场的作用进行控制。
使用两块平行的玻璃基板，涂有透明导电物质的控制电极。
基板之间填充液晶材料，然后通过在控制电极上施加电压来操控液晶分子的排列，进而改变透过基板的光的偏振方向。
为了产生彩色图像，液晶显示器使用三个互不重叠的基色像素阵列，分别对应红色、绿色和蓝色。
每个像素由三个子像素组成，每个子像素只能透过对应基色的光。
通过调节每个子像素的亮度，可以产生不同强度的红、绿和蓝光的组合，从而呈现出所有可能的颜色。
液晶显示器的背光源通常是一组白色冷光阴极管（CCFL）或LED光源，通过反射或透射方式将光引导到液晶屏幕后面。
背光源照亮液晶屏幕，然后通过控制液晶分子排列方向的电场作用来调节光的透过程度以及通过液晶屏幕的各个部分的光的偏振方向，从而控制像素的亮度和颜色。
液晶显示器具有节能、薄型、轻便、广视角等优点，在计算机、电视、手机等领域得到广泛应用。
彩色原理是液晶分子排列方向的电场调节与不同强度的红、绿、蓝光组合所产生的效应相
结合，通过控制各个像素点的颜色和亮度，显示出丰富的彩色图像。
tft lcd 工作原理
tft lcd 工作原理
TFT LCD（薄膜晶体管液晶显示器）是一种常见的显示技术，广泛应用于电子设备中，例如平板电脑、智能手机和电视等。
下面是TFT LCD的工作原理：
1. 液晶层：TFT LCD最关键的部分是液晶层，液晶层由液晶
分子组成，液晶分子可以通过电场的作用改变其在空间中的排列方式。
2. 背光源：TFT LCD需要一个背光源，通常采用LED（Light Emitting Diode）作为背光源。
背光源会在显示器的后面提供
均匀的光源，通过液晶层透过背光源的光来显示图像。
3. 薄膜晶体管阵列：液晶层的每个像素点都包含一个对应的薄膜晶体管。
这些薄膜晶体管阵列是连接在导线网格上的，用于控制液晶层中液晶分子的排列方式。
4. 驱动电路：TFT LCD中的驱动电路负责控制薄膜晶体管阵列，通过在特定像素点上施加电压，改变液晶分子的排列方式。
这样，液晶层就可以根据不同的电压来控制光的透过程度，从而生成不同的颜色和亮度。
5. 控制器：TFT LCD还包含一个控制器，用于接收来自电子
设备的信号，并将其转化为正确的像素点显示在液晶屏上。
控制器通常采用计算机程序或者芯片实现。
总的来说，TFT LCD的工作原理是通过控制驱动电路中的薄
膜晶体管阵列，在液晶层中施加电场，进而控制液晶分子的排列方式，从而控制光的透过程度，最终显示出图像。
图像平板显示技术
液晶显示器件的原理
液晶显示的原理用液晶的电光效应， 通过施加电压改变液晶的光学特性，造成 对入射光的调制，使液晶的透射光或反射 光受到所加信号电压的控制，从而达到显 示的目的 。
液晶显示器件的特点 电视台广播的电视信号主要针对显 象管的非线性作了非线性(γ)预先校正， 而液晶显示屏的电光转换特性近似线性， 即γ≈1 接收到的电视信号经过非线性(γ) 校正，再送到液晶屏上显示 所以液晶电视机的视频放大级应增 加一个γ≈2.2的非线性校正电路
脱机／条形LED电子显示屏
一、脱机/条形LED电子显示屏系统结构
– 脱机屏/条屏由计算机和显示屏屏体组成
计算机负责显示内容的编辑，并通过通信接口向显示屏发 送 显示屏屏体内含控制卡和多个驱动模块
– 条屏是指可显示一行或两行点阵汉字的脱机显示屏 – 脱机屏以显示屏屏体所包含的发光点的数量(列× 行)作为其大小的计量单位
图像显示处理设备
●字符叠加器 ●画面分割器 ●视频分配器分配器
字符叠加器
字符叠加器是视频叠加器的一种， 即专门在视频信号中混入字符的视频 叠加器
对字符叠加器的基本要求
(1)能在屏幕上稳定地显示叠加的内容，叠加的 信号必须与图像信号同步
实现同步的两种方式：
• 分离出场、行同步信号 • 本身产生出场、行同步信号
• 12行×24列 • 共288个字符 • 256种字形 • 字符闪烁功能
字符叠加器的接口
实际上相当于一个可编程驱动的监控 屏幕，对外提供一组打印控制命令，使任 何具有RS-232、RS-422和RS一485接口的设 备都可以对其进行控制，从而把一些动态 变化的信息实时地叠加到显示器的屏幕上
画面分割器
以72帧／s的速率送向同步板。同步板上产生行、列 地址，逐点存入帧存板。扫描板顺序取出，通过编码发 向模块接口板
《平板显示技术》课件
等离子显示技术利用气体放电发 光的原理，实现图像的显示，具 有高亮度、高对比度、视角广等
优点，但功耗较高。
04
平板显示技术应用案例
LCD显示技术的应用案例
电视
LCD液晶显示技术广泛应用于电视领域，提供高清、大屏的观看 体验。
计算机显示器
LCD液晶显示器是计算机硬件的重要组成部分，提供清晰的图像和 稳定的显示效果。
3D显示技术能够提供更加真实的视觉体验 ，也是平板显示技术的发展方向之一。
02
平板显示技术分类
LCD显示技术
总结词
液晶显示技术
详细描述
LCD（液晶显示）技术利用了液态晶体的光学性质，通过电场改变液晶分子的 排列，从而实现图像的显示。LCD技术成熟，应用广泛，是平板显示的主流技 术之一。
LED显示技术
平板显示技术的挑战与前 景
平板显示技术的挑战
技术更新迅速
平板显示技术发展迅速，不断有新技术涌现，对 传统技术构成挑战。
高成本
新型平板显示技术研发成本高，市场推广难度大 。
性能与稳定性
新型平板显示技术性能和稳定性有待提高，需要 不断改进。
平板显示技术的创新方向
柔性显示
柔性显示技术是未来平板 显示技术的发展方向，具 有可弯曲、轻薄、便携等 特点。
《平板显示技术》 ppt课件
目 录
• 引言 • 平板显示技术分类 • 平板显示技术原理 • 平板显示技术应用案例 • 平板显示技术的挑战与前景
01
引言
什么是平板显示技术
01
平板显示技术是一种使用电子技 术来控制和显示图像的技术，它 通过控制像素的开/关状态来显示 图像。
02
平板显示技术具有轻薄、低功耗 、高清晰度等优点，广泛应用于 电视、显示器、手机、平板电脑 等领域。
平板显示器技术
显示技术是多学科交叉综合技术，是信息时代重要的标志之一。
1897年，德国的布朗发明了阴极射线管（CRT）（Cathode Ray Tube）的雏形。
CRT的缺点：从大屏幕显示方面来讲，100cm以上的CRT质量要超过100kg，体积大，搬动困难，不能适应现代家庭对高清晰度电视（HDTV）和现代战争对大屏幕显示器的要求。
在这种情况下平板显示技术应运面生，而且获得了迅速发展。
平板显示在国际上尚没有严格的定义，一般是指显示器的厚度小于显示屏幕对角线尺寸四分之一的显示技术。
这种显示器厚度较薄，看上去就像一块平板，平板显示因此而得名。
1-2 平板显示器的种类及其特性平板显示器因其结构上，与传统的显示器有很大的不同，因而平板显示器的种类，也因基本原理、元件结构和去方式的变化，而有不同的分类，而且其物理特性也是各有不同的表示。
平板显示器依其光源机制(应用层面)，可分为：▪直视型(Direct V iew)▪反射型(Reflective)直视型▪发光型▪非发光型反射型▪液晶平板显示器1-2-1 平板显示器的种类区分发光型平板显示器▪交流或直流电式的等离子体平板显示器▪有机或无机电致发光平板显示器▪发光二级管平板显示器▪冷阴极电子发射型平板显示器非发光型平板显示器▪二端子型的薄膜二级管元件▪金属绝缘金属元件▪三端子型的非晶硅的或高溫/低溫多晶硅的薄膜电晶体元件反射式的液晶平板显示器早期所使用之LCD如笔记型电脑的TFT-LCD面板均为穿透式平板显示器，附有一个级为耗损电量的背光源模组，藉由电压控制液晶的排列，进而调节穿透光线的强度，当使用于户外明亮的环境时，背光源模组的光强度较周边环境的光线为弱時，就会造成影像画质的劣化。
一般简单型反射式平板显示器，亦就是无所謂的背光源模组，藉由液晶分子调制反射光的强度，并用以显示所需的信息，因而既省电量，同時也非常适合于强光环境下使用。
反射式彩色高解析度之薄膜液晶平板显示器因应而生。
新型平板显示技术OLED
4、反应速度快：OLED显示器的反应速度非常快，可以轻松达到微秒级别。 这意味着用户在观看动态图像或视频时，不会出现拖影或模糊现象。
三、OLED的应用领域
1、智能手机：随着智能手机的日益普及，OLED显示技术在智能手机领域的 应用也日益广泛。由于OLED的自发光、高对比度、轻薄和反应速度快等特点，它 成为了智能手机制造商的首选。现在，大部分高端智能手机都采用了OLED屏幕。
4.电子纸显示技术（EPD）
电子纸显示技术是一种基于电泳原理的平板显示技术。它利用带电粒子在电 场作用下的移动实现图像显示。EPD具有反光率高、视觉舒适、可实现柔性显示 等优点，在电子书、电子标签等领域得到了广泛应用。
二、探讨平板显示技术的研究进 展
1.液晶显示技术（LCD）
近年来，液晶显示技术不断取得新的突破。其中，高分辨率、柔性化、低功 耗等方向的研究成果尤为显著。在高分辨率方面，通过采用新型像素设计，LCD 的分辨率得到了显著提升，使得图像更加细腻。在柔性化方面，柔性LCD的研制 取得了重要进展，有望在未来实现更为轻薄、可弯曲的显示产品。在低功耗方面， 通过优化背光源设计和驱动电路，LCD的功耗得到了显著降低，有助于提高设备 的续航能力。
四、未来展望
随着技术的不断进步和成本的逐渐降低，OLED显示技术有望在未来几年得到 更广泛的应用。尤其是在柔性可折叠手机和可穿戴设备领域，OLED的轻薄和可弯 曲特性使其成为潜在的理想选择。此外，随着5G技术的普及和物联网的发展，智 能家居、车载娱乐系统等新兴市场也将为OLED产业带来新的增长点。
在产业趋势方面，随着越来越多的企业投入到OLED面板的生产中，OLED面板 的生产成本将逐渐降低，使得更多的消费者能够享受到OLED显示技术带来的优势。 同时，随着市场竞争的加剧，面板制造商将需要不断进行技术创新，以提高产品 的性能和降低生产成本。
PDP显示原理
当电流增大到G点 当电源 电压从零开 始增加，起 始阶段测得 的放电电流 极微弱，其 电流是由空 间存在的自 然辐射照射 阴极所引起 的电子发射 和体积电离 所产生的带 电粒子的漂 移运动而形 成的。起始 阶段的三条 实线，表示 不同强度的 紫外源的照 射结果。
时，如果将限流电阻减 小，则放电电流急速增 大，而极间电压迅速下 降，放电进入了弧光放 电阶段(H点以后)，这
第六章 等离子（PDP）显示原理
等离子体显示（Plasma Display Panel，简称PDP）。等离子显示 器是利用气体放电原理实现的一种发光平板显示技术，故又称气体放电 显示（ Gas Discharge Discharge Display）。
PDP从上世纪90年代开始进入商业化生产以 来，其性能指标、良品率等不断提高，而价格却 不断下降。特别是2005年以来，其性价比进一步 提高，从前期以商用为主转变成以家用为主。 PDP与LDC一起已成为了当今平板显示的主流。
(3)电子的繁流理论与巴邢定律
①电子繁流理论
20世纪初，英国物理学家汤生提出了繁流放电理论。在这一理论中，包含三 种电离过程，其分别对应三个电离系数： 汤生第一电离系数-------α系数，其表示在外加电场中一个电子每经过1厘米与气 体粒子碰撞所形成的电子—离子对数目。 汤生第二电离系数-------β系数，其表示在外加电场中一个正离子每经过1厘米与 气体粒子碰撞所形成的电子—离子对数目。 汤生第三电离系数-------γ系数，作用于阴极表面上的各种因素所引起的阴极发射 二次电子数目，主要指每个正离子轰击阴极表面而产生的二次电子发射数目。
(2)直流型等离子体显示（DC-PDP）的发展
DC-PDP技术于1968年由荷兰发明。70年代初美国发明了自扫描式 （SelfScan）的DC -PDP产品。但都因工艺复杂等原因未能实现真正的批量生 产。80年代初日本松下公司利用全丝网印刷技术开发了结构简单的DC-PDP产 品，并率先实现了批量生产。80年代中各公司又开发了全集成化和标准接口的 第二代单色DC-PDP产品。1986年世界上第一台便携式计算机的显示屏就是使 用了10in级640×480线的单色DC-PDP，此时单色DC-PDP 产品几乎占据所有 便携式计算机市场，年产量达100万只。80年代后日本开发了超薄型轻量化的第 三代单色DC-PDP产品。90年代初日本又开发了无需充汞的第四代DC-PDP产 品。彩色DC-PDP技术的研发开始于80年代初。80 年代末日本NHK公司发明了 脉冲存储式DC-PD P 技术。90年代初突破了彩色化的关键技术 。1993年NHK 公司率先开发了40in彩色DC-PDP 样品。1994年松下公司首先实现了字符式多 色DC-PDP产品的批量生产，1995年又开始进行26in彩色DC-PDP产品的批量生 产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、等离子显示器(PDP)的工作原理： PDP的全称是Plasma Display Panel， 中文叫 等离子显示器，是一种利用气体放 电发光的显示装置，这种屏幕采用了等离 子管作为发光元件，即是在两张超薄的玻 璃板之间注入混合气体，并施加电压利用 荧光粉发光成像的设备。 大量的等离子管 排列在一起构成屏幕。在等离子管电极间 加上高压后，封在两层玻璃之间的等离子 管小室中的气体发生电离并产生紫外光， 从而激励前面板内表面上的红绿蓝(RGB)三 基色荧光粉发出可见光。
6.10.2 LCOS投影电视
LCOS投影电视优势特点： 光源与信号源分离，提高图像质量与提高 亮度独立调节，大幅度改善还原质量。
其成像方式类似于三片式的LCD液晶技术，不过 采用LCOS技术的投影机其光线不是穿过LCD面 板，而是采用反射方式形成彩色图像。它采用涂 有液晶硅的CMOS集成电路芯片作为反射式LCD 的基片。用先进工艺磨平后镀上铝当作反射镜， 形成CMOS基板，然后将CMOS基板与含有透明 电极之上的玻璃基板相贴合，再注入液晶封装而 成。LCOS将控制电路放置于显示装置的后面， 可以提高透光率，从而达到更大的光输出和更高 的分辨率。
两偏振器片间施加电场时的情况, 当施加的 电场高于液晶特性的阈值时, 液晶分子轴平 行于电场方向排列, 入射光的偏振光轴很少 扭曲, 通过检偏器的光通量就增加了, 如果 电场比阈值大到了饱和值时 , 入射光与呈 垂直状偏振光轴同向, 几乎不受液晶的影响 而穿过检偏器, 这时液晶呈透明状态。
图 6-100 TN型液晶电光效应原理
图 13-15 袖珍式液晶彩色电视机方框图
6.10 投影显示原理
背投影电视的优势 1、更大、更清晰的画面视听享受。 2、成熟的高亮度和长寿命使用技术。 3、更多更强的增值保证，适应数字时代要求。 4、更符合环保健康要求。 5、是价格实惠，使用寿命长。
6.10.1 CRT背投影电视
原理解读： 图（待扫描）
图 6-104 有源矩阵彩色液晶显示屏等效电路
LCDTVபைடு நூலகம்用液晶屏和大规模集成电路相配接, 具有以下的特点: 轻薄便携 色彩丰富 分辨率大，清晰度高 绿色环保 耗电量低，使用寿命长
液晶显示与CRT显示参数比较
技术参数 点距
刷新率 分辨率
液晶 多为0.264-0.32毫米
无闪烁
图 6-101 简单矩阵显示的立体电路
图6-102 7×5像素显示字符A
比如要显示字符A, 就以足够快的速度进行 扫描, 如将选中像素上下两个电极间加上电 压, 则呈亮状态, 而未选中像素电极未加电 压 , 则呈暗状态 , 于是字符A轮廓就显现出 来。 改变外加电压大小 , 可以控制 LCD的 明暗程度, 得到黑白图像, 如图6-102所示。
等离子管就是指在口径 1mm左右的细长玻璃管上通 过在两张薄玻璃板之间充填 混合气体，施加电压使之产 生离子气体，然后使等离子 气体放电并与基板中的荧光 体发生反应，从而产生彩色 影像，将这种等离子管做 RGB(红绿蓝)三种颜色，然 后通过排列三色等离子管， 就能实现超大尺寸高精细显 示器。
CRT（Cathode Ray Tube）是阴极射线管。 是应用较为广泛的一种显示技术。CRT投影机 把输入的信号源分解到R（红）、G（绿）B （蓝）三个CRT管的荧光屏上，在高压作用下 发光信号放大、会聚、在大屏幕上显示出彩色 图像。
基板外表面有上下两块偏振片 , 入射光侧的 偏振片为起偏器, 出射光侧的为检偏器。 起 偏器和检偏器片间不施加电场时的情况 , 液 晶屏使入射光与经起偏器产生的呈水平状偏 振光轴旋转 90°, 此时入射光与偏振光轴相 互垂直, 则入射光就不能通过检偏器, 液晶为 吸收、 不透明状态。（图6-100）
彩色液晶屏的结构如图 6-103所示。它是 通过一系列特殊工艺将红、绿、蓝R、G、B 三种色素以某种配列方法沉积在玻璃基板内 形成滤色片, 相对某一像素都要形成红、 绿、 蓝三色点, 三基色只需一套信号电极驱动, 但 彩色LCD的像素是单色屏的三倍。 在驱动电 路作用下, 各像素分别发出三色光, 通过空间 混色而实现彩色图像显示。
CRT 多为0.22-0.26 毫米
刷新频率低，会 闪烁 分辨率的改变，通过插 CRT电子束可 值算法，对像素进行合 以做弹性调整， 并，，LCD的最大分辨 最大分辨率未必 是最佳分辨率 率就是它的真实分辨率， 也就是最佳分辨率
视角
亮度与对比度 反应速度
<180度
亮度高 对比度低
180度
亮度低 对比度高
图 6-103 彩色液晶电视屏的构造
为了使液晶的电光效应响应速度快一些, 不 采用前述单纯矩阵驱动方式, 而采用有源矩 阵驱动方式, 即在每个像素位置上, 按照集 成工艺, 形成一个非线性开关元件--非晶硅 薄膜晶体三极管(a-sitft), 使各像素的寻址完 全独立, 从而消除交叉串扰, 如图6-104所示。
第九节 平板显示原理
6.9.1 液晶电视
问题1：何为平板电视？ 问题2：液晶电视与CRT电 视谁更有生命力？
一、液晶显示原理
1、液晶 液晶是一种特殊的有机化合物, 其特 性介于液体和晶体之间, 既具有液体的流 动性, 又具有晶体的光学、 电学等特性。
2、 液晶显示原理 液晶显示器(LCD)又称液晶屏, 其工作 原理是以液晶电光效应为基础的。
LCD 内上下透明电极作成矩阵状 , 将横竖电极交叉处对应的液晶看成一个像素, 其中装于检偏器一侧的 X 电极 ( 行电极 ) 为扫 描电极, 其上加扫描电压 装于起偏器一侧的 Y电极(列电极)为信号电极, 其上加信号电压, 这样每个像素等效为一个电阻和一个电容的 并联电路, 所有液晶像素就等效为立体电路, 如图图6-101所示。
每个等离子管作为一个像素单元，由这 些像素的明暗和颜色变化组合，产生各 种灰度和色彩的图像，与CRT显像管发 光相似。其工作机理类似普通日光灯。 等离子显示器一般由三层玻璃板组成第 一层内表面为涂有导电材料的垂直隔栅， 中间层是气室阵列，第三层内表面为涂 有导电材料的水平隔栅。。
要点亮某个地址的气室，首先在相应行上加较高 的电压，待该气室被激发点亮后，可用低电压维 持氖气室的亮度。关掉某个单元，只要将相应的 电压降低。气室开关的周期时间是15ms，通过 改变控制电压，可以使等离子板显示不同灰度的 图形。
目前主流LCD的 CRT的反应时间 只有1ms,不存 反应速度都在 8MS或以上 在拖尾现象。
6.9.2 等离子体显示原理与显示模块
问题：你理解中的等离子电视？ （直观认识）
一、如何产生等离子体: 产生等离子体的关键就是要提供能量， 一个能够让原子中的外层电子克服原子核的 束缚的能量。产生等离子体的方法大致可以 分成两种： 通过电能：强电场、微波、激光、宇宙射 线等 通过动能：高能粒子轰击、加热等。
等离子电视与液晶电视比较
指标
屏幕尺寸 分辨率 对比度
等离子
不小于37吋 1024×768 高
液晶
相对较小 1920×1080 低
响应时间
视角 使用寿命 能耗
略优
大 相对短 相对大
慢
小 相对长 相对小
二、 液晶电视接收机 液晶彩色电视机的原理方框图如 图13-15所示。 现将它与普通彩色电视机 不同部分加以介绍。
与其他投影技术相比，LCOS技术最大的优 点是分辨率高，采用该技术的投影机产品 在亮度和价格方面也有一定优势。由于硅 基板与对向基板的热膨胀系数不同，难以 组装，使成品率较低、成本较高。
6.10.3 数字光处理投影电视
自学
讨论： 展望未来电视新技术
