旋风除尘器设计
旋风除尘器方案
旋风除尘器方案1. 引言空气中的污染物对人类的健康和环境造成了严重的影响。
除尘器是一种用于过滤空气中颗粒物的设备，旋风除尘器是其中一种常用的除尘器类型。
本文将介绍旋风除尘器的工作原理、优点以及在实际应用中的方案设计。
2. 旋风除尘器工作原理旋风除尘器利用离心力原理将空气中的颗粒物分离出来。
其工作原理如下：1.空气进入旋风除尘器后，经过导流器进入圆柱形的腔体。
2.腔体内的空气开始旋转，并形成一个旋风状的气流。
3.由于旋转过程中，颗粒物具有较大的质量，会由于离心力的作用沉积到腔体的壁面上。
4.净化后的空气从腔体的顶部中心位置被排出。
3. 旋风除尘器的优点与其他类型的除尘器相比，旋风除尘器具有以下几个优点：•简单而紧凑的结构：旋风除尘器结构简单，占地面积小，适合在空间有限的场所安装。
•低能耗：旋风除尘器不需要额外的能源，仅依靠气流旋转就可以完成颗粒物的分离，因此能耗较低。
•适用性强：旋风除尘器可以处理高温、高湿度和高含尘浓度的空气，适用范围广。
4. 旋风除尘器方案设计在设计旋风除尘器方案时，需要考虑以下几个关键因素：4.1. 预处理系统在旋风除尘器之前，可以增加一个预处理系统，用于去除大颗粒的杂质。
这样可以提高旋风除尘器的除尘效率和延长其使用寿命。
4.2. 旋风腔体尺寸旋风腔体的尺寸直接影响到除尘效率和处理能力。
腔体的大小应根据实际需求进行选择，通常应根据空气流量、排放要求和除尘效率等因素进行综合考虑。
4.3. 腔体材料选择旋风腔体材料的选择应考虑其耐磨性和耐腐蚀性。
常见的材料有碳钢、不锈钢和橡胶内衬等，根据工作环境的特点选择合适的材料能够提高旋风除尘器的使用寿命。
4.4. 排放系统设计除尘后的空气需要进行排放处理，排放系统的设计需要考虑到处理量、净化效果和环保要求。
常见的排放系统包括直排和循环排放两种。
5. 结论旋风除尘器是一种简单、高效的除尘设备，能够有效分离空气中的颗粒物。
其简单而紧凑的结构、低能耗和广泛的适用性使其在各个行业得到了广泛应用。
旋风除尘器设计计算
1.1、工作原理⑴气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成;气流沿外壁由上向下旋转运动：外涡旋;少量气体沿径向运动到中心区域;旋转气流在锥体底部转而向上沿轴心旋转：内涡旋;气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。
图1⑵尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。
1.2、影响旋风器性能的因素⑴二次效应－被捕集粒子的重新进入气流在较小粒径区间内，理应逸出的粒子由于聚集或被较大尘粒撞向壁面而脱离气流获得捕集，实际效率高于理论效率；在较大粒径区间，粒子被反弹回气流或沉积的尘粒被重新吹起，实际效率低于理论效率；通过环状雾化器将水喷淋在旋风除尘器内壁上，能有效地控制二次效应；临界入口速度。
⑵比例尺寸在相同的切向速度下，筒体直径愈小，离心力愈大，除尘效率愈高；筒体直径过小，粒子容易逃逸，效率下降；锥体适当加长，对提高除尘效率有利；排出管直径愈少分割直径愈小，即除尘效率愈高；直径太小，压力降增加，一般取排出管直径d e=（0.6～0.8）D；特征长度（natural length）-亚历山大公式：排气管的下部至气流下降的最低点的距离旋风除尘器排出管以下部分的长度应当接近或等于l ，筒体和锥体的总高度以不大于5倍的筒体直径为宜。
⑶运行系统的密闭性，尤其是除尘器下部的严密性：特别重要，运行中要特别注意。
在不漏风的情况下进行正常排灰 ⑷ 烟尘的物理性质气体的密度和粘度、尘粒的大小和比重、烟气含尘浓度 ⑸操作变量提高烟气入口流速，旋风除尘器分割直径变小，除尘器性能改善 ；入口流速过大，已沉积的粒子有可能再次被吹起，重新卷入气流中，除尘效率下降；效率最高时的入口速度，一般在10-25m/s 范围。
旋风除尘器课程设计
旋风除尘器课程设计 The document was prepared on January 2, 2021引言随着人类社会的发展与进步，人们对生活质量和自身的健康越来越重视，对空气质量也越来越关注。
然而人们在生产和生活中，不断的向大气中排放各种各样的污染物质，使大气遭到了严重的污染，有些地域环境质量不断恶化，甚至影响人类生存。
在大气污染物中粉尘的污染占重要部分，可吸入颗粒物过多的进入人体，会威胁人们的健康。
所以防治粉尘污染、保护大气环境是刻不容缓的重要任务[1]。
除尘器是大气污染控制应用最多的设备，其设计制造是否优良，应用维护是否得当直接影响投资费用、除尘效果、运行作业率。
所以掌握除尘器工作机理，精心设计、制造和维护管理除尘器，对搞好环保工作具有重要作用[2]。
工业中目前常用的除尘器可分为：机械式除尘器、电除尘器、袋式除尘器、湿式除尘器等。
机械式除尘器包括重力沉降室、惯性除尘器、旋风除尘器等。
重力沉降室是通过重力作用使尘粒从气流中沉降分离的除尘装置，主要用于高效除尘的预除尘装置，除去大于40μm以上的粒子。
惯性除尘器是借助尘粒本身的惯性力作用使其与气流分离，主要用于净化密度和粒径较大的金属或矿物性粉尘。
旋风除尘器是利用旋转气流产生的离心力使尘粒从气流中分离的装置，多用作小型燃煤锅炉消烟除尘和多级除尘、预除尘的设备[12]。
本次设计为旋风除尘器设计，设计的目的在于设计出符合要求的能够净化指定环境空气的除尘设备，为环保工作贡献一份力量。
设计时力求层次分明、图文结合、内容详细。
此设计主要由筒体、锥体、进气管、排气管、排灰口的设计计算以及风机的选择计算等组成，在获得符合条件的性能的同时力求达到加工工艺简单、经济美观、维护方便等特点。
第一章旋风除尘器的除尘机理及性能旋风除尘器的基本工作原理1.1.1 旋风除尘器的结构旋风除尘器的结构如图2-1所示，当含尘气体由进气管进入旋风除尘器时，气流将由直线运动转变为圆周运动，旋转气流的绝大部分延器壁呈螺旋形向下，朝椎体流动。
旋风除尘器的设计
1.066 0.466 0.166 0.466 0.078 7.75 2.54 切线 矩形
2.3 旋风除尘器的参数计算
4
许多学者都致力于旋风除尘器的研究，通过各种假设，他们提出了许多不同的计算 方法。由于旋风除尘器内实际的气、尘两相流动非常复杂，因此根据某些假设条件得出 的理论公式目前还不能进行较精确的计算。
1.分割粒径（dc50） 计算旋风除尘器的分割粒径（dc50）是确定除尘器效率的基础。在计算时，因假设条 件和选用系数不同，计算分割粒径的公式也各不同。下面简要介绍一种计算方法，以说 明旋风除尘器的除尘原理。 处于外涡旋的尘粒在径向会受到两个力的作用： 惯性离心力
（2-3-1） 式中 vt——尘粒的切线速度，可以近似认为等于该点气流的切线速度，m/s；
2
二.说明书
2.1 图形设计：
旋风除尘器图
（图 1）
2.2 设计数据： 表 1 旋风除尘径 r 粉尘出口管半径 r 出口管到底部高 h
数据 0.4 0.2 0.2 2.07
3
园部高 h 气体出口管长度 l 入口管宽度 b 入口管高度 h 入口管面积 A 锥角
3.1 旋风除尘器的原理
旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘 装置。它具有结构简单，体积较小，不需特殊的附属设备，造价较低．阻力中等，器 内无运动部件，操作维修方便等优点。旋风除尘器一般用于捕集 5-15 微米以上的颗 粒．除尘效率可达 80％以上，近年来经改进后的特制旋风除尘器．其除尘效率可达 5％ 以上。旋风除尘器的缺点是捕集微粒小于 5 微米的效率不高． 旋风除尘器内气流与尘粒的运动概况： 旋转气流的绝大部分沿器壁自圆简体，呈螺旋状由上向下向圆锥体底部运动，形成下 降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩 向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁 面下落进入集灰斗。旋转下降的气流在到达圆锥体底部后．沿除尘器的轴心部位转而 向上．形成上升的内旋气流，并由除尘器的排气管排出。 自进气口流人的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向 下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从诽气管排出，分 散在其中的尘粒也随同被带走。

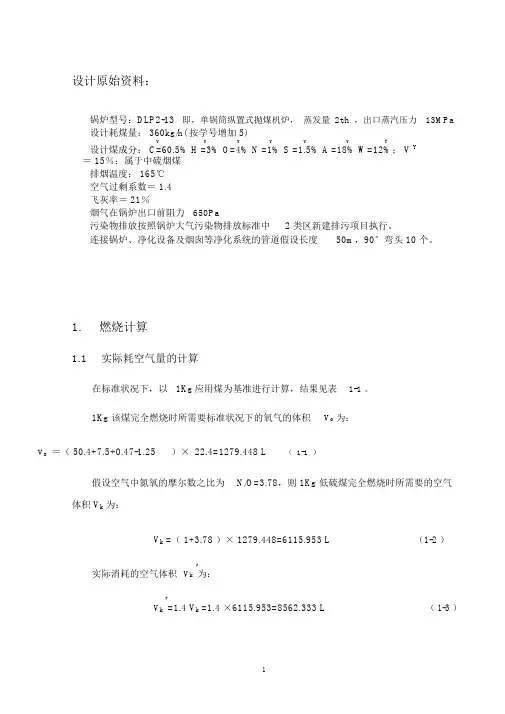

旋风除尘器设计方案.doc
设计原始资料：锅炉型号：DLP2-13即，单锅筒纵置式抛煤机炉，蒸发量2t/h，出口蒸汽压力13MPa设计耗煤量： 360kg/h( 按学号增加 5)Y Y Y Y Y Y Y设计煤成分： C=60.5% H =3% O=4% N =1% S =1.5% A =18% W=12%； V Y＝ 15％；属于中硫烟煤排烟温度： 165℃空气过剩系数＝ 1.4飞灰率＝ 21％烟气在锅炉出口前阻力650Pa污染物排放按照锅炉大气污染物排放标准中 2 类区新建排污项目执行。
连接锅炉、净化设备及烟囱等净化系统的管道假设长度50m，90°弯头 10 个。
1.燃烧计算1.1实际耗空气量的计算在标准状况下，以1Kg应用煤为基准进行计算，结果见表1-1 。
1Kg 该煤完全燃烧时所需要标准状况下的氧气的体积V o为：V o＝（50.4+7.5+0.47-1.25）× 22.4=1279.448 L（1-1）假设空气中氮氧的摩尔数之比为N/O=3.78，则 1Kg 低硫煤完全燃烧时所需要的空气体积 V k为：V k =（ 1+3.78 ）× 1279.448=6115.953 L （1-2 ）实际消耗的空气体积V k为：V k=1.4 V k=1.4×6115.953=8562.333 L （ 1-3 ）表 1-1 1Kg应用煤的相关计算质量摩尔数燃烧耗氧量生成气体量生成气体体积成分( g)(mol )(mol )( mol)( L )C 605 50.4 50.4 50.4 1128.96H 30 15 7.5 15 336O40 1.25————28N100.36——0.367.84S 15 0.47 0.47 0.47 10.528水分120 6.67————149.408 灰分180————————1.2产生烟气量的计算1Kg 该煤完全燃烧后生成的烟气量V y =149.408+10.528+7.84+336+1128.96+8562.333=10195.069 L =10.195 m3 （ 1-4 ）则，在 160℃时的实际烟气体积为V y为：V y=10.195×(160+273.15)=16.17 m3 （ 1-5 ）273.15该锅炉一小时产生的烟气流量Q 为：Q =16.17×360=5821.2m3/h=1.617 m3/s（1-6）1.3灰分浓度及二氧化硫浓度的计算烟气中灰分的质量M h为：M h =180× 21％=37.8g=37800mg （1-7 ）烟气中灰分的浓度h 为：h =37800/16.17=2337.662mg/ m3 （ 1-8 ）烟气中 SO2质量 M S为：M S =0.47 ×64=30.08g=30080mg （ 1-9 ）烟气中 SO2的浓度s 为：s =30080/16.17=1860.235mg/ m3 （1-10 ）2.净化方案设计及运行参数选择本设计中采用旋风除尘设备进行净化处理。
旋风除尘设计方案
旋风除尘设计方案旋风除尘设计方案旋风除尘器是一种常见的工业除尘设备，广泛应用于建筑材料、化工、冶金、电力等行业。
下面是一个旋风除尘器的设计方案：一、工作原理旋风除尘器利用离心力将粉尘分离出来。
工作时，含有粉尘的气体进入旋风除尘器，通过旋风除尘器内部的旋风叶片的作用，气体呈螺旋状流动，形成离心力。
由于粉尘颗粒的质量较重，它们受到离心力的影响，被分离出来并沉降到底部的灰斗中。
经过除尘处理的气体从旋风除尘器的顶部排出。
二、设计参数1. 气体流量：根据实际生产过程中产生的气体流量进行确定。
2. 气体温度：旋风除尘器的材料和结构应能够适应气体的高温和低温。
3. 气体含尘浓度：根据实际生产过程中气体中粉尘的含量进行确定。
4. 除尘效率要求：根据国家相关标准和行业要求确定。
三、设计方案1. 材料选择：旋风除尘器的主要构件应选用耐腐蚀、耐磨损的材料，如不锈钢、玻璃钢等。
2. 结构设计：旋风除尘器的结构应合理，方便维护和清洁。
3. 出灰装置设计：设计一个有效的出灰装置，确保粉尘可以及时排出。
4. 工艺流程设计：根据实际生产过程中对除尘设备的要求，确定旋风除尘器的位置、排气管道等。
四、设备运行维护1. 启动前检查旋风除尘器的各个部件是否完好，如有损坏及时更换。
2. 定期清理除尘器内部的粉尘，避免积灰影响除尘效果。
3. 定期检查旋风除尘器的运行情况，如有异常及时处理。
4. 注意旋风除尘器的安全问题，防止因设备故障引发火灾等事故。
通过合理设计和有效运行维护，旋风除尘器可以有效地将生产过程中产生的粉尘除去，提高了生产环境的清洁度，保护了工作人员的身体健康。
旋风除尘器cad结构图纸设计和技术参数
n 第七组：
原始数据同实例，要求总效率＞95%，设计两台串 联旋风除尘器。
Q235-A
1
Q235-A
1
Q235-A
1
Q235-A
1
Q235-A
1 Q235-A,成品
数量
材料
55 15 73
82 12 65
重量kg 附注
明细表
总质量
311kg
切流式旋风除尘器 外形图
设计 制图 校对 审核
图号
百分比 日期
LX－0
1:10
2023年1月
十、零件图旳画法
A.蜗壳旳画法
1)蜗壳出口断面尺寸拟定 出口风速：v＝12~15m/s abv＝Q，取a＝b； a＝（Q/v）1/2＝〔5000/（15×3600）〕 1/2 ＝
2. 筛分理论 分级效率 粉尘分割径
1 exp[0.693 d p ]
dc
dc 18Q / 2 p LVc2
自然返回长
L 2.3D0 ( De2 / HWi )1/ 3
三、旋风除尘器旳阻力
经验公式
p k gVc2
2
阻力系数 k =6~9。
四、旋风除尘器旳尺寸比
1. 筒体直径： D0＝150~1100mm 2. 筒体高度：H 1 ＝ 1~1.5D0 3. 入口尺寸：H/W=2~4， H＝0.5 D0，W＝0.2D0 4. 排气管：De＝0.4~0.6D0 ；S≥H 5. 锥体： H 2 ≥ L－ H 1 ≈2D0 6. 排尘口： Dd ≈ 1/3D0
0.304~0.340 取a＝b＝320mm 2)拟定偏心距 考虑焊接以便，蜗壳出口内壁距旋风出气管20mm， 于是中心线到出口蜗壳出口内壁距半径：r＝230mm， 中心线距蜗壳外壁半径：R＝210+20+320＝550mm。 偏心距：e＝320/4＝8mm
旋风除尘器设计计算
1.1、工作原理⑴气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成;气流沿外壁由上向下旋转运动：外涡旋;少量气体沿径向运动到中心区域;旋转气流在锥体底部转而向上沿轴心旋转：内涡旋;气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。
图1⑵尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。
1.2、影响旋风器性能的因素⑴二次效应－被捕集粒子的重新进入气流在较小粒径区间内，理应逸出的粒子由于聚集或被较大尘粒撞向壁面而脱离气流获得捕集，实际效率高于理论效率；在较大粒径区间，粒子被反弹回气流或沉积的尘粒被重新吹起，实际效率低于理论效率；通过环状雾化器将水喷淋在旋风除尘器内壁上，能有效地控制二次效应；临界入口速度。
⑵比例尺寸在相同的切向速度下，筒体直径愈小，离心力愈大，除尘效率愈高；筒体直径过小，粒子容易逃逸，效率下降；锥体适当加长，对提高除尘效率有利；排出管直径愈少分割直径愈小，即除尘效率愈高；直径太小，压力降增加，一般取排出管直径d e=（0.6～0.8）D；特征长度（natural length）-亚历山大公式：排气管的下部至气流下降的最低点的距离旋风除尘器排出管以下部分的长度应当接近或等于l ，筒体和锥体的总高度以不大于5倍的筒体直径为宜。
⑶运行系统的密闭性，尤其是除尘器下部的严密性：特别重要，运行中要特别注意。
在不漏风的情况下进行正常排灰 ⑷ 烟尘的物理性质气体的密度和粘度、尘粒的大小和比重、烟气含尘浓度 ⑸操作变量提高烟气入口流速，旋风除尘器分割直径变小，除尘器性能改善 ；入口流速过大，已沉积的粒子有可能再次被吹起，重新卷入气流中，除尘效率下降；效率最高时的入口速度，一般在10-25m/s 范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计项目：旋风除尘器的设计
设计者姓名：
班级：
座号：
完成时间: 2013.11。
06
一、设计题目
某工厂一台锅炉，风量10000立方米∕小时，烟气温度573℃,粉尘密度4。
5克∕立方米，烟尘密度2000千克∕立方米，573K时空气粘度u=2。
9＊10—5pa经测试，粉尘粒径分布如表1所示。
要求经除尘装置后粉尘排放浓度为0。
8克∕立方米，压力损失ΔP不大于2000Pa，v=23m/s.
烟尘粒度分布
根据以上数据设计一旋风除尘器
二、选取旋风除尘器理由及选择的型号
1。
其他除尘器的特点
(1）重力沉降室是使含尘气流中的尘粒借助重力作用自然沉降来达到净化气体的目的的装置。
这种装置具有结构简单、造价低、施工容易(可以用砖砌或用钢板焊制）、维护管理方便、阻力小（一般50—150Pa）等优点,但由于它体积大，除尘效率低（一般只有40%—50%），适于捕集大于μ粉尘粒子,故一般只用于多级除尘系统中的第一级除尘。
50m
（2）惯性除尘器是利用尘粒在运动中惯性力大于气体惯性力的作用，将尘粒从含尘气体中分离出来的设备.这种除尘器结构简单、阻力较小、但除尘效率较低，一般常用于一级除尘。
惯性除尘器用于净化密度和粒径μ以上的粗尘粒）的金属或矿物性粉尘,具有较高的除较大（捕集10-20m
尘效率。
对于黏结性和纤维性粉尘，因其易堵塞，故不宜采用。
（3）电除尘器是含尘气体在通过高压电场进行电离的过程中，是尘粒荷电,并在电场力的作用下使尘粒趁机在集尘板上，将尘粒从含尘气体中分离出来的一种除尘设备.其与其他除尘器的根本区别在于,分离力直接作用在粒子上,因此具有耗能小、气流阻力小的特点。
其主要优点有压力损失小、处理烟气量大、耗能低、对粉尘具有很高的捕集效率和可在高温或强腐蚀性气体下操作。
但其缺点为一次性投资大、安装精度要求高和需要调节比电阻。
（4）湿式除尘器是使含尘气体与液体密切接触，利用水滴和颗粒的惯性碰撞及其他作用捕集颗粒或使粒径增大的装置。
它具有结构简单、造价低、占地面积小、操作及维修方便和净化效率高等优点，能处理高温、
高湿的气流，将着火、爆炸的可能减至最低。
但采用湿式除尘器时要特别注意设备和管道腐蚀以及污水和污泥的处理等问题。
湿式除尘过程也不利于副产品的回收.
(5）过滤式除尘器是使含尘气流通过过滤材料将粉尘分离捕集的装置，采用滤纸或玻璃纤维等填充层作滤料的空气过滤器，主要用于通风及空气调节方面的气体净化.虽然其除尘效率一般可达99％以上，且效率高、性能稳定可靠、操作简单,但其不能在“结露”状态下工作、电除尘相比阻力损失稍大、当烟气中硫氧化物、氮氧化合物浓度很高时，除FE滤料外，其他化纤合成纤维滤料均会被腐蚀损坏，布袋寿命缩短、不适于在高温状态下运行工作,当烟气中粉尘含水分重量超过25%以上时，粉尘易粘袋堵袋，造成布袋清灰困难、阻力升高，过早失效损坏。
2。
旋风除尘器的特点及选择旋风除尘器的原因
(1）旋风除尘器与其他除尘器相比,具有结构简单、占地面积小、投资低、操作维修方便以及适用面宽的优点。
适用于工业炉窑烟气除尘和工业通风除尘；工业气力输送系统气固两相分离与物料气力烘干回收。
（2）旋风除尘器的除尘效率一般达85%左右，高效的旋风除尘器对于输送、破碎、卸料、包装、清扫等工业生产过程产生的含尘气体除尘效率可达95％—98%，对于燃煤炉窑产生烟气的除尘效率可以达到92％—95％。
(3)旋风除尘器捕集〈5μm颗粒的效率不高，一般可以作为高浓度除尘系统的预除尘器,与其他类型高效除尘器合用。
可用于10μm以上颗粒的去除，符合此题的题设条件.
（4）粘性大的粉尘容易粘结在除尘器表面,不宜采用干法除尘；比电阻过大或过小的粉尘，不宜采用电除尘；纤维性或憎水性粉尘不宜采用湿法除尘。
本题为锅炉排烟,锅炉排烟的特点是烟气流量大，而且烟气流量变化也很大，选取旋风除尘器是适当的。
(5）旋风除尘器适宜于高温高压含尘气体的除尘。
综合气体的含尘浓度、烟气温度和其他性质以及收集粉尘的处理、运行费用等多项因素，可选用旋风除尘器.
3。
旋风除尘器型号选择
本设计选择旋风除尘器的型号为XLP/B-8.2型。
4。
选择XLP/B型旋风除尘器的理由
（1)XLP/B型旋风除尘器是在一般旋风除尘器的基础上增设旁路式分离
μ以上的粉尘有较高的除尘器的一种除尘器，阻力损失较小，特别对5m
效率。
μ以上的粉尘有较高的除尘效率，设计处理(2)XLP/B型旋风除尘器对5m
μ以上的颗粒占95％，基本满足了颗粒物得处理要的烟气平均粒径为5m
求。
（3)XLP/B型旋风除尘器一般压力损失在2000Pa以内，符合设计要求的压力损失。
μ以上时其分级除尘效率大于87。
8%。
(4）XLP/B型在颗粒粒径大于5m
三、设计计算
基本参数：风量Q=10000m 3/h ，烟气温度T=573K,粉尘密度1ρ=4.5g/m 3，
烟尘真密度P ρ=2000g/m 3，573K 时空气粘度μ=2.9⨯10-5Pa ﹒s,经除尘装置后粉尘排放浓度2ρ=0.8g/m 3，压力损失∆P 不大于2000Pa 。
当选用XLP/B 型旋风除尘器时，其局部阻力系数=ξ5。
8。
假设进口气速v=23m/s 。
（1根据上述数据，本设计要求达到的除尘效率为η：
η=1—1
2ρρ=1-5.48.0=0.822=82。
2% （2）573K 时的烟气密度ρ：
ρ=1.293⨯573
273=0.616kg/m 3 （3）根据假设进口气速v=23m/s ，计算压力损失∆P :
∆P =22
1v ρξ=5。
8⨯223616.02⨯=945。
0Pa ﹤2000Pa 符合设计要求 (3)旋风除尘器其他部件的尺寸：
①进口截面积A ： =⨯==23
3600100001v Q A 0。
1208m 2 ②入口宽度b : ===2/1208.02/A b 0。
246m=246mm
③入口高度h ： =⨯==1208.022A h 0。
492m=492mm
④筒体直径D : =⨯==24633.333.3b D 819mm
参考型号XLP/B-8。
2的旋风除尘器,将筒体直径D 修正为820mm ⑤排出筒直径e d ： =⨯==8206.06.0D d e 492mm
⑥筒体长度L : =⨯==8207.17.1D L 1394mm
⑦椎体长度H : =⨯==8203.23.2D H 1886mm
⑧灰口直径1d ： =⨯==82043.043.01D d 353mm
则将各部件尺寸整理如下表:
四、除尘效率计算及校核
1。
除尘效率计算
(1）根据旋风除尘器的特征长度l ，得出交界圆柱面的高度0h ： m A D d l h e 10.21208.0820.0492.03.23.23/123/120=⎪⎪⎭⎫ ⎝⎛⨯⨯=⎪⎪⎭⎫ ⎝⎛==
(2)由交界圆柱面直径m d d e 3444.0492.07.07.00=⨯==,得m r 1722.00= ∴平均径向速度s m h r Q v r /22.110
.21722.014.32360010000200=⨯⨯⨯⨯==π （3）漩涡指数n :
()[][]57.028*******.067.01128367.0113
.014.03.014.0=⎥⎦⎤⎢⎣⎡⨯--=⎥⎦⎤⎢⎣⎡--=T D n
（4）气流在交界面上的切向速度0T v ：
s m d D v v n T /7.373444.0820.02357.0010=⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭
⎫ ⎝⎛=
（5)分割直径c d ： m v r v d T P r c 5250201021.67
.3720001722.022.1109.21818--⨯=⨯⨯⨯⨯⨯==ρμ=6.21m μ (6）分级效率i η: ()()
22/1/c Pi c Pi i d d d d +=η 各分级除尘效率计算结果如下图：
(7)总除尘效率η: ∑==i
i i g ηη0.1892⨯0.05+0.5933⨯0。
07+0。
9121⨯0.22+0.9813⨯0.35+
0.9922⨯0。
18+0。
9953⨯0。
013=0.9031=90。
31％
2。
除尘效率校核
因为总除尘效率=η90。
31％〉82.2％(本设计要求的除尘效率)，所
以，所设计的XLP/B—8。
2型旋风除尘器符合设计要求。
五、附图
XLP/B（原CLP/B型）旋风除尘器简介
XLP/B型（原为CLP/B型）、扩大型XLP/B型旋风除尘器，是带有旁路的干式高效旋风除尘器。
根据出风口连接方式分为X型（吸出式)和Y型（压入式）两种，其中X型是在除尘器本体中增加了出口螺旋壳。
根据气流在除尘器中旋转方式不同（顶视），分为逆时针旋转的左旋(N）和顺时针旋转的右旋（S）两种.
应用范围
该除尘器主要适用于清除非粘固灰尘、煤炭、泥沙、烟尘等烟尘，XLP/B型除尘效率略高于XLP/A型。
