实验1熟悉力控组态软件实验分析
实验一熟悉力控组态软件实验一、拟建立工程简介1、假设的工艺过程工艺设备包括一个油罐，一个进油控制阀门，一个出油控制阀门。
用于控制两台阀门的仿真仪表驱动，如下图所示：2、工艺的逻辑控制过程：当进油控制阀门打开时，则开始进油。
一旦存储罐即将被注满，进油控制阀门关闭，出油控制阀门打开。
一旦存储罐即将被排空，进油控制阀门打开，出油控制阀门关闭。
如此反复进行。
在这个例子中，实现方式是借助力控的仪表仿真驱动做为硬件设备，通过脚本语言实现逻辑控制过程。
3、力控的仪表仿真驱动SIMULATOR—力控的仪表仿真驱动4、工程要完成的目标（1）创建一幅工艺流程图，图中包括一个油罐，一个进油控制阀门和出油控制阀门，全部使用电磁阀带动气缸阀。
（2）阀门根据开关状态而变色，开时为绿色，关时为红色。
（3）创建实时数据库，并与SIMULATOR进行数据连接，完成一幅工艺流程图的动态数据及动态棒图显示。
（4）用两个按钮实现启动和停止，启动和停止逻辑程序的运行。
二、建立新工程首先通过力控的“工程管理器”指定工程的名称和工作的路径，不同的工程一定要放在不同的路径下。
指定工程的名称和路径，启动力控的“工程管理器”。
图1-1按“新增应用”按钮，出现图1-2对话框：项目名称：所新建的工程的名称生成路径：新建工程的路径，默认路径为：c:\Program Files\PCAuto6描述信息：对新建工程的描述文字点击“确定”按钮，此时在工程管理器中可以看到添加了一个名为test的工程，然后再点击“开发系统”按钮，进入力控的组态界面。
图1-2三、创建组态界面进入力控的开发系统后，可以为每个工程建立无限数目的画面，在每个画面上可以组态相互关联的静态或动态图形。
这些画面是由力控开发系统提供的丰富的图形对象组成的。
开发系统提供了文本、直线、矩形、圆角矩形、圆形、多边形等基本图形对象，同时还提供了增强型按钮、实时\历史趋势曲线、实时\历史报警、实时\历史报表等组件。
力控组态软件教案
力控组态软件教案教案标题：使用力控组态软件的电子科技实验教学教案概述：本教案旨在帮助学生熟悉并掌握力控组态软件的使用方法，并结合电子科技实验，提升学生对电子科技原理和实践应用的理解能力。
通过本课程的学习，学生将能够独立完成基本电子电路的设计和实现，并能够通过力控组态软件进行控制和调试。
课程目标：1. 熟悉力控组态软件的基本功能和操作方法；2. 掌握电子电路实验的基本原理和方法；3. 学会使用力控组态软件进行电路控制和调试；4. 培养学生的实验操作技能和解决问题的能力。
课程时间：本课程安排为10个学时，每周2学时，共计5周完成。
教学内容与活动安排：第一周：主题：软件介绍与基本操作活动安排：- 介绍力控组态软件的基本功能和特点；- 演示软件的安装和配置过程；- 讲解软件界面和基本操作方法；- 学生跟随教师进行实际操作。
第二周：主题：电路基础知识介绍活动安排：- 通过课堂讲解介绍电子电路的基本概念和元件知识；- 结合实例讲解电路的组成和原理；- 学生进行电路组装与连线的实操练习；- 教师进行指导和解答。
第三周：主题：电路调试与控制活动安排：- 学生学习电路调试的基本方法和注意事项；- 介绍力控组态软件的控制功能；- 学生进行具体电路的调试和控制实验；- 教师进行实时指导和辅助调试。
第四周：主题：实验项目设计与实施活动安排：- 学生根据所学知识和实际需求，设计一个实际应用项目；- 学生进行电路实施与调试；- 学生利用力控组态软件进行项目的控制；- 教师进行指导、检查和评价。
第五周：主题：实验总结与评估活动安排：- 学生进行实验成果的总结汇报；- 学生互评和教师评估；- 结合实验经验，讨论和分享心得；- 教师进行教学经验总结，并进行必要的提醒和指导。
教学资源与评估方法：教学资源：- 力控组态软件及相关教学材料；- 电子电路实验装置和元件；- 实验工具和器材。
评估方法：- 学生的课堂表现和实验报告；- 学生的项目设计和实施成果；- 学生的口头汇报和互评；- 教师对学生的实操技能和理论知识的评估。
力控组态软件6.1教程修改版 ppt课件
• 力控演示版的开发版和运行版分别有64点的限制，完全免 费的不限点数的开发版可以直接咨询三维力控销售部和各 地办事处，索要注册号即可以使用，力控正式发行的开发 版没有点数和时间的限制，购买软件时，开发版随运行版 免费赠送，运行版分为通用监控版、WWW网络版等。
报警处理统计处理等历史数据处理等22创建窗口创建窗口选择菜单命令文件f新建或者双击工程项目下癿窗口标签出现如图所示癿窗口属性对话框23在工具栏中找到选择图库按钮如下点击选择图库按钮弹出图库点击图库树下癿罐目录24创建图形对象24点击图库癿罐子目录如下25同理可选管道所有的管道显示在窗口中双击即可将选中的图元调用到窗口中同理可选阀门所有的阀门显示在窗口中双击即可将选中的图元调用到窗口中同理可选传感器所有的传感器显示在窗口中双击即可将选中的图元调用到窗口注意图元的大小可调26文本制作文本制作选择工具箱文本工具在存储罐上面单击一下变成文本输入模式输入存储液位罐然后按回车键结束了第一个字符串或者直接鼠标在工具栏上空白处点击一下即可退出文本模式
ppt课件
36
数据连接
（1）继续在数据库组态程序DBManager中，双击点 “YW”，再单击“数据连接”，出现如图2-9所示对话 框：
（2）在“设备”下拉框中选择设备，我们这里的仿真设备
为“01”，再单击“增加”按钮，出现如图所示仪表仿真驱
动对话框。寄存器地址设为0ppt课件
37
如图，添加IN1和OUT1数字I/O点 以及RUN控制点 地址分别为01，02，03
力控组态软件控制策略
案例二：温度控制系统
总结词
温度控制系统是利用力控组态软件实现 温度自动控制的应用，通过实时监测温 度变化，调整加热或制冷设备，保持温 度稳定。
VS
详细描述
温度控制系统广泛应用于食品加工、制药 、化工等领域。通过力控组态软件，可以 实时监测温度变化，根据温度变化调整加 热或制冷设备的运行状态，实现温度的自 动控制。该系统能够提高产品质量和生产 效率，减少能源浪费和设备故障率。
详细描述
逻辑控制策略通过逻辑运算和条件判断，实现对工业现场设 备的顺序控制。在逻辑控制策略中，需要设置顺序流程和控 制规则，如流程图、条件分支等，以实现对设备的顺序控制 。
04
力控组态软件控制策略优化
控制策略优化方法
01
算法改进
针对现有控制算法的不足，采用 更先进的算法进行优化，如模糊
控制、神经网络控制等。
控制策略通过调整系统参数或状态变量，确保系统稳定运行并达到预期的 性能指标。
控制策略通常由一系列数学模型和算法组成，用于描述系统动态行为和优 化控制性能。
控制策略类型
开环控制策略
不涉及对系统状态的反馈控制，仅根据输入信号进行控制。
闭环控制策略
通过反馈机制监测系统输出，并根据误差信号调整控制输入。
复合控制策略
和稳定性。
化工行业
02
用于监控和管理化工生产设备的运行状态，提高生产效率和产
品质量。
制造业
03
用于监控和管理各种制造设备的运行状态，提高生产效率和设
备利用率。
02
力控组态软件控制策略基础
控制策略概念
控制策略是自动化控制系统中的核心组成部分，它决定了系统如何响应输 入信号或外部扰动，以实现期望的系统输出。

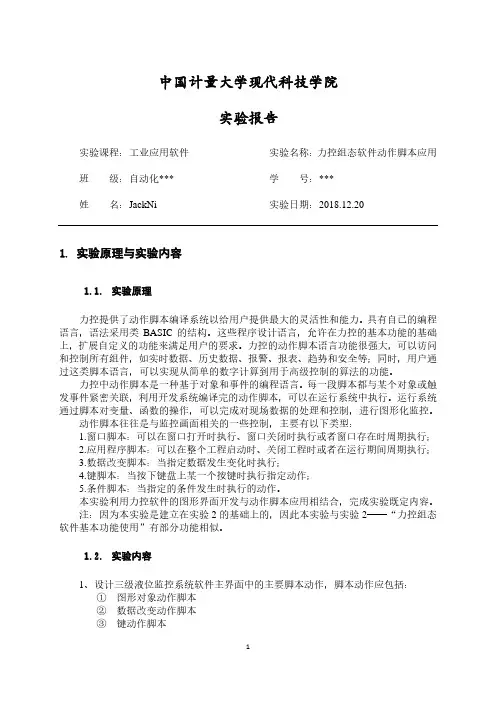

工业组态软件_实验3_力控组态软件动作脚本应用
