链轮的基本参数
链轮的基本参数链轮的基本参数链轮是链传动中的重要零件，链轮齿形、节距等与链条相关尺寸加工是否正确，将直接关系到链条的使用寿命。
因此，必须给于足够的重视。
一、链轮材料的选择对于不需要热处理的片式链轮，可采用Q235、Q345(16Mn)、或10、20钢制造。
一般硬度在HBI40以下，适于中速、中等功率、较大的链轮加工。
要求热处理的链轮一般选用45钢、45钢锻造、45铸钢或4OCr钢加工，适用于受力较大重要场合与高强度链条配套的主、从动链轮的加工。
铸铁链轮主要应用在精度要求不高或外形复杂的链轮，如环链轮等。
二、链轮的基本参数I、Z-齿数，2、P-链条节距，3、d-滚子直径，4、d分一分度圆直径，5、d顶一顶圆直径，6、d根一齿根圆直径，7、一节距角8 Q一压力角，R一齿沟圆弧半径。
前三个参数为用户提供的重要数据，后序参数为链轮设计参数可参照有关标准计算。
三、常见链轮的形状与结构通常，链轮是由齿圈、轮毅和轮幅三部分组成。
常见链轮形状有1. 单片式单双排链轮。
2. 单凸缘式单双排链轮。
3. 双凸缘式单双排链轮链轮的结构大致有1•整体结构。
一般应用在标准链条P=38.1以下的单、双排，单、双凸缘链轮的加工。
2•焊接结构。
主要应用在中、大规格单、双凸缘链轮的加工。
加工时，凸缘部分采用棒料车成凸形。
齿圈部分可采用板材切割后加工外径与轴孔，孔一端车出焊接坡口套入凸缘部分进行焊接。
焊接时要两端焊，采用低氢焊条如T506焊条等。
3. 铸造链轮。
主要应用在大型链轮的加工，加工时只加工齿圈、凸缘两端面、外径和内径及键槽，然后再加工齿形。
环链轮都是铸造的。
铸造链轮的材料一般有两种，铸铁和铸钢如HTI50、HT2O0和ZG310-570(ZG45)。
4. 锻造链轮。
主要应用在受力较大的中、大规格链轮的生产上。
锻造时，不管是单凸缘式或双凸缘式，一般都锻成凸形，轴孔留出足够的加工余量，材料利用率较低，成本高。
四、链轮齿形的几何形状与设计原则1. 链轮齿形的几何形状：常见链轮的几何形状有三圆弧一直线形、两圆弧一直线形、两圆弧凸齿形、一圆弧一直线形、齿槽中心有偏移的直线齿形和直线齿形。
32A链轮尺寸与公差
齿宽 bf1 倒角宽 ba 倒角半径 rx
12 齿 50.8 28.58+0.01 15 196.29 217-0.29 170.44-0.25 ＜137
224.87-0.25 13-0.43 3 55
15 齿 50.8 28.58+0.01 15 244.35 266-0.32 218.50-0.29 ＜187 271.58-0.29
量柱测量距 M R
齿宽 bf1 倒角宽 ba 倒角半径 rx
12 齿 50.8 31+0.01 15 196.29 217-0.29 165.29-0.25 ＜137
227.29-0.25 13-0.43 3 55
15 齿 50.8 31+0.01 15 244.35 266-0.32 213.35-0.29 ＜187 274.00-0.29
13-0.43 3 55
16 齿 50.8 31+0.01 15 260.38 282-0.32 229.38-0.29 ＜203
291.38-0.29 13-0.43 3 55
链轮尺寸与公差
1、滚子链链轮的基本参数和主 要尺寸（摘自 GB12 44-85）
齿 ቤተ መጻሕፍቲ ባይዱZ
节 距P
滚子直径 dr
内链片内宽 b 1 分度圆直径 d
d = P/sin(180°/Z)
齿顶圆直径 d a 齿根圆直径 d f 轮 毂 直 径 d g
da = P[0.54+ctg(180°/Z)] df = d-dr dg＜P[ctg(180°/Z)－1]－0.80
a
齿宽 bf1
h14
GB1801 -79 GB1801 -79 GB1804 -79《公差与配合未注公差尺寸的 极限偏差》
链轮计算文档
链轮计算1. 引言链轮是一种常用于传动系统中的零件，用于转换运动和传递力量。
在设计和选择链轮时，需要进行一些计算来确保其性能和可靠性。
本文将介绍链轮的计算方法，并提供一些实际应用中常见的示例和注意事项。
2. 链轮基本参数链轮的基本参数包括齿数、模数、压力角、中心距等。
•齿数：链轮的齿数是指链轮齿顶的数量。
齿数通常以N表示。
•模数：链轮的模数是指链轮齿顶宽度和齿顶与齿根之间距离的比值。
模数通常以m表示。
•压力角：链轮的压力角是指链轮齿根与齿轮轴线的夹角。
压力角通常以α表示。
•中心距：链轮的中心距是指两个链轮中心距离的距离。
中心距通常以C表示。
3. 链轮计算公式根据链轮的基本参数，以下是一些常用的链轮计算公式：•链轮直径：链轮直径D可以通过以下公式计算得出：D = (N * m) / sin(α)其中，N为链轮齿数，m为链轮模数，α为链轮压力角。
•链轮运动比：链轮运动比可以通过以下公式计算得出：i = N2 / N1其中，N1为输入链轮齿数，N2为输出链轮齿数。
•链轮中心距：链轮中心距C可以通过以下公式计算得出：C = (N1 + N2) * m / 2其中，N1为输入链轮齿数，N2为输出链轮齿数，m为链轮模数。
•链轮转速比：链轮转速比可以通过以下公式计算得出：n2 = (N1 * n1) / N2其中，N1为输入链轮齿数，N2为输出链轮齿数，n1为输入链轮转速，n2为输出链轮转速。
4. 示例应用为了更好理解链轮计算的实际应用，以下是一个示例应用：假设有两个链轮，齿数分别为20和40，模数为2mm，压力角为20度。
现需要计算链轮的直径、运动比和中心距。
根据上述计算公式，可以得出：•链轮直径：D = (20 * 2) / sin(20°) ≈ 86.603 mm•链轮运动比：i = 40 / 20 = 2•链轮中心距：C = (20 + 40) * 2 / 2 = 60 mm通过上述计算，可以得到链轮的直径、运动比和中心距。

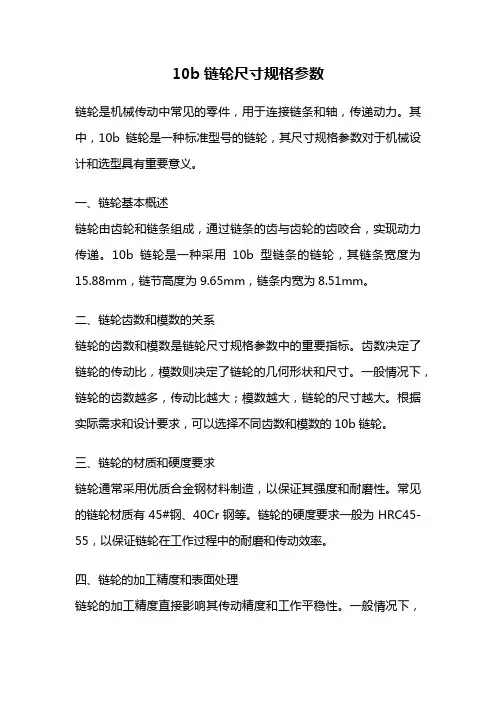

10b链轮尺寸规格参数
10b链轮尺寸规格参数链轮是机械传动中常见的零件，用于连接链条和轴，传递动力。
其中，10b链轮是一种标准型号的链轮，其尺寸规格参数对于机械设计和选型具有重要意义。
一、链轮基本概述链轮由齿轮和链条组成，通过链条的齿与齿轮的齿咬合，实现动力传递。
10b链轮是一种采用10b型链条的链轮，其链条宽度为15.88mm，链节高度为9.65mm，链条内宽为8.51mm。
二、链轮齿数和模数的关系链轮的齿数和模数是链轮尺寸规格参数中的重要指标。
齿数决定了链轮的传动比，模数则决定了链轮的几何形状和尺寸。
一般情况下，链轮的齿数越多，传动比越大；模数越大，链轮的尺寸越大。
根据实际需求和设计要求，可以选择不同齿数和模数的10b链轮。
三、链轮的材质和硬度要求链轮通常采用优质合金钢材料制造，以保证其强度和耐磨性。
常见的链轮材质有45#钢、40Cr钢等。
链轮的硬度要求一般为HRC45-55，以保证链轮在工作过程中的耐磨和传动效率。
四、链轮的加工精度和表面处理链轮的加工精度直接影响其传动精度和工作平稳性。
一般情况下，链轮的齿形误差应控制在0.05mm以内，轴孔的偏心度应控制在0.05mm以内。
此外，链轮的表面还需要进行热处理或镀锌等表面处理，以提高其耐腐蚀性和表面硬度。
五、链轮的安装和维护在安装链轮时，应先将链条穿过链轮，并保证链轮与轴之间的配合间隙不超过0.05mm。
同时，在使用过程中，要定期对链轮进行润滑和维护，以延长其使用寿命和保证传动效率。
六、链轮的应用领域10b链轮广泛应用于各种机械设备和传动系统中，如冶金、矿山、化工、建筑、食品等行业。
它可以用于传递中小功率的旋转运动，具有结构简单、传动效率高、可靠性好等特点。
七、链轮的选型和订购在选型和订购10b链轮时，需要根据实际需求和设计要求，考虑传动比、载荷、转速等因素，选择合适的链轮型号和尺寸。
此外，还需要选择正规的供应商，确保链轮的质量和售后服务。
八、链轮的优缺点10b链轮作为一种常见的传动装置，具有以下优点：传动效率高、结构简单、功率传递平稳、可靠性好。
链轮的基本参数
链轮的基本参数链轮是链传动中的重要零件，链轮齿形、节距等与链条相关尺寸加工是否正确，将直接关系到链条的使用寿命。
因此，必须给于足够的重视。
一、链轮材料的选择对于不需要热处理的片式链轮，可采用Q235、Q345(16Mn)、或10、20钢制造。
一般硬度在HB140以下，适于中速、中等功率、较大的链轮加工。
要求热处理的链轮一般选用45钢、45钢锻造、45铸钢或4OCr钢加工，适用于受力较大重要场合与高强度链条配套的主、从动链轮的加工。
铸铁链轮主要应用在精度要求不高或外形复杂的链轮，如环链轮等。
二、链轮的基本参数1、Z-齿数，2、P-链条节距，3、d-滚子直径，4、d分一分度圆直径，5、d顶一顶圆直径，6、d根一齿根圆直径，7、一节距角8、Q一压力角，R一齿沟圆弧半径。
前三个参数为用户提供的重要数据，后序参数为链轮设计参数可参照有关标准计算。
三、常见链轮的形状与结构通常，链轮是由齿圈、轮毅和轮幅三部分组成。
常见链轮形状有:1 .单片式单双排链轮。
2 .单凸缘式单双排链轮。
3 .双凸缘式单双排链轮链轮的结构大致有1 .整体结构。
一般应用在标准链条P=38.1以下的单、双排，单、双凸缘链轮的加工。
2 .焊接结构。
主要应用在中、大规格单、双凸缘链轮的加工。
加工时，凸缘部分采用棒料车成凸形。
齿圈部分可采用板材切割后加工外径与轴孔，孔一端车出焊接坡口套入凸缘部分进行焊接。
焊接时要两端焊，采用低氢焊条如T506焊条等。
3 .铸造链轮。
主要应用在大型链轮的加工，加工时只加工齿圈、凸缘两端面、外径和内径及键梢，然后再加工齿形。
环链轮都是铸造的。
铸造链轮的材料一般有两种，铸铁和铸钢如HT15O、HT2O0和ZG310-570(ZG45)。
4 .锻造链轮。
主要应用在受力较大的中、大规格链轮的生产上。
锻造时，不管是单凸缘式或双凸缘式，一般都锻成凸形，轴孔留出足够的加工余量，材料利用率较低，成本高。
四、链轮齿形的几何形状与设计原则1 .链轮齿形的几何形状：常见链轮的几何形状有三圆弧一直线形、两圆弧一直线形、两圆弧凸齿形、一圆弧一直线形、齿梢中心有偏移的直线齿形和直线齿形。
链轮
基本参数和尺寸计算公式链轮齿数Z优先选用齿数：17.19.21.23.25.38.57.76.95.114配用链条的节距p（10A链条节距P=15.875）配用链条的滚子外径d1配用链条的排距p t主要尺寸分度圆直径d d=p/【sin（180°/z)】齿顶圆直径d a d amax=d+1.25p-d1d amin=d+(1-1.6/z)p-d1三圆弧-直线齿形d a=p(0.54+cot(180°/z))齿根圆直径d f d f=d-d1分度圆弦齿高h a h amax=(0.625+0.8/z)p-0.5d1h amin=0.5（p-d1）三圆弧-直线齿形h a=0.27p齿侧凸缘（或排间槽）直径d g≤pcot(180°/z)-1.04h2-0.76注：1.设计时在d amax,d amin范围内任意选取，但选用d amax时，应考虑采用展成法加工，有发生顶切的可能2.齿根圆偏差极限d f/mm≤127＞127-250＞250偏差/mm00-0.25-0.3h113.h a是为简化放大齿形图绘制而引入的辅助尺寸，h amax相应于d amax;h amin相应于d amin轴面齿廓尺寸齿侧半径r x r x公称=p齿宽b f1单排双排、三排齿侧倒角ba链号为081、083及085时，b a=0.06p其他链号时，b a公称=0.1齿侧凸缘（或排间槽）圆角半径r a r a≈0.04p基本参数名称滚子链轮轮毂厚度h h=K+d k/6+0.01d常数K：轮毂长度l l=3.3hl min=2.6h轮毂直径d h d h=d k+2h5.38.57.76.95.114加工，有发生顶切的可能性。
p≤12.7p＞12.70.93b10.95b10.91b10.93b11、083及085时，时，b a公称=0.13p/6+0.01dkd＜5050～100100～150＞150K 3.2 4.8 6.49.5。
