如何测量并记录刀具的磨损情况
机床刀具磨损检测方法
机床刀具磨损检测方法机床刀具磨损检测方法机床刀具是机械加工中不可或缺的工具，其磨损情况直接影响加工质量和效率。
因此，磨损检测是机床刀具维护保养的重要环节。
下面介绍几种常见的机床刀具磨损检测方法。
1. 目视检测法目视检测法是最简单、最直观的一种检测方法。
通过观察刀具的外观和切削面，可以初步判断刀具的磨损情况。
例如，刀具的切削面出现磨痕、刃口变钝等现象，就说明刀具已经磨损严重，需要更换或修整。
2. 量具检测法量具检测法是一种比较精确的检测方法。
常用的量具有千分尺、游标卡尺等。
通过测量刀具的长度、直径、刃口宽度等参数，可以准确地判断刀具的磨损情况。
例如，当刀具的刃口宽度超过了规定的范围，就说明刀具已经磨损到需要更换或修整的程度。
3. 声波检测法声波检测法是一种非接触式的检测方法。
通过检测刀具在切削过程中产生的声波信号，可以判断刀具的磨损情况。
当刀具磨损严重时，切削时产生的声波信号会发生变化，可以通过分析信号的频率、振幅等参数来判断刀具的磨损情况。
4. 热成像检测法热成像检测法是一种基于红外线技术的检测方法。
通过拍摄刀具在切削过程中产生的热像，可以判断刀具的磨损情况。
当刀具磨损严重时，切削时产生的热量会增加，从而在热像上表现为明显的热点。
通过分析热像的颜色、亮度等参数，可以准确地判断刀具的磨损情况。
总之，机床刀具磨损检测是机床维护保养的重要环节，不同的检测方法各有优缺点，可以根据具体情况选择合适的方法进行检测。
在实际应用中，可以结合多种检测方法，以提高检测的准确性和可靠性。
刀具破损的检测方法
刀具破损的检测方法
1.目视检查：这是最基本的检测方法之一、通过肉眼观察刀具表面是否有明显的损伤、磨损或者变形等，包括检查是否出现切削刃的缺损、切削面的变形等。
同时也要检查整个刀具的结构是否完好，如刀刃连接处是否松动等。
2.手触感检测：通过用手触摸刀具的表面来判断是否有破损。
如果有突起、凹陷或者不平滑的刀面，通常会给手指带来明显的触觉变化。
3.声音检测：通过敲击或者摩擦刀具，根据声音的变化来判断刀具是否有破损。
在没有破损的情况下，刀具会发出明亮、清脆的声音。
而当刀具有破损时，声音可能变得低沉、沉闷或者不规律。
4.显微镜检测：这是一种比较精细的检测方法，可以用来观察刀具表面的细微变化。
通过放大镜或者显微镜观察刀具表面的细微损伤，如疲劳纹、割痕、开裂等。
5.X射线检测：X射线检测是一种非破坏性检测方法，可以用来检测刀具的内部结构。
通过X射线透视，可以观察到刀具的内部结构是否有裂纹、变形等缺陷。
除了以上提到的方法，还有一些仪器设备可以帮助进行刀具破损的检测。
1.超声波探伤仪：可以用超声波检测刀具的内部结构，包括裂纹、疲劳纹、含气孔等。
2.磁粉检测仪：对于带有磁性材料的刀具，可以使用磁粉检测仪来检测刀具表面和内部是否存在破损、裂缝等。
3.红外热像仪：可以利用热辐射检测方法来观察刀具表面的温度分布，以判断刀具是否存在热变形、烧损等。
总之，刀具破损的检测方法多种多样，可以选择适合的方法来进行检测。
在使用刀具之前，进行破损检测可以保证刀具的安全和使用效果。
检测数控铣床中刀具的磨损问题
检测数控铣床中刀具的磨损问题
数控铣床是现代制造业中广泛使用的一种机床，它能够高效地完成各种复杂零件的加工任务。
而其中刀具的磨损问题则是影响加工质量和效率的重要因素之一。
刀具磨损是指在使用过程中，刀具表面逐渐失去原有的尺寸和形状，导致其性能下降，甚至无法继续使用。
这种磨损现象主要是由于切削力、温度、润滑等因素引起的。
在实际生产中，如何及时检测刀具的磨损情况，是保证加工质量和效率的关键。
以下是一些常见的检测方法：
1. 目视检测法
这是最简单、最直观的检测方法。
操作人员可以通过肉眼观察刀具表面的变化，来判断其是否需要更换。
但这种方法只适用于表面磨损较为明显的情况，对于内部磨损或微小磨损则无法发现。
2. 测量法
这种方法需要使用专业的测量工具，如卡尺、显微镜等。
通过对刀具尺寸和形状进行精确测量，可以得出其磨损程度。
但这种方法操作较为繁琐，需要一定的技术水平和经验。
3. 振动信号分析法
这种方法利用数控铣床本身所产生的振动信号，通过信号处理技术来分析刀具的磨损程度。
这种方法不仅能够检测表面磨损，还能够发现内部磨损和微小磨损，具有较高的精度和可靠性。
除了以上几种方法外，还存在一些基于图像处理、声学信号等技术的检测方法。
这些方法在不同场景下都有其适用性和局限性，具体选择应根据实际情况而定。
总的来说，及时检测数控铣床中刀具的磨损问题，是保证加工质量和效率的重要措施。
通过选择合适的检测方法，并根据检测结果及时更换刀具，可以有效地减少生产过程中的故障和损失，提高生产效益。
刀具磨损检验方法
刀具磨损检验方法以下是一些常见的刀具磨损检验方法：1.视觉检查：通过肉眼观察刀具的外观，如刃口的形状、颜色和光泽，可以初步判断刀具是否有明显的磨损。
例如，如果刃口看起来钝了或有明显的划痕，可能是刀具磨损的迹象。
2.比较量测法：通过将新刀具与已经使用的刀具进行比较，可以看出刀具的磨损程度。
可以使用放大镜或显微镜仔细观察刀具的刃口，并与新刀具进行比较。
如果刀具的刃口变得钝了、变宽了，或者刀面上有明显的划痕，那么刀具可能需要更换或修复。
3.切削质量检验法：通过对切削过程中切削力、切削温度和切削声音的测量，可以间接地评估刀具的磨损情况。
当刀具磨损时，切削力会增加，切削温度也会升高。
此外，刀具磨损时会发出异常的切削声音。
因此，通过测量这些参数可以判断刀具是否需要更换。
4.切削测试法：通过使用不同的刀具进行切削试验，并测量切削质量指标，如切削力、表面粗糙度和加工时间，可以评估刀具的磨损情况。
对比不同刀具的切削性能，可以确定哪些刀具已经磨损到了需要更换的程度。
5.电子显微测量法：利用电子显微镜对刀具进行高倍显微观察，可以观察到刀具表面的微观磨损情况。
电子显微镜可以提供更准确的测量结果，可以检测到刀具刃口的微小磨损或刀具表面的变化，从而更好地评估刀具的磨损情况。
需要注意的是，以上方法并非单一使用，通常是结合应用，综合判断刀具的磨损情况，并据此决定是否更换或修复刀具。
此外，根据刀具的类型和用途，可能会有特定的检验方法和指标，需要根据具体情况进行选择。
刀具磨损检验的目的是保证刀具的切削质量和切削效率，确保产品的质量和生产效率的提高。
通过正确使用检验方法，可以及时发现刀具的磨损情况，及时采取措施维护和更换刀具，以确保刀具的正常运行。
同时，还可以通过分析和总结刀具磨损情况，来改进切削工艺和刀具维护方式，以提高刀具寿命和生产效率。
刀具磨损检测原理
刀具磨损检测原理图像分析法是一种通过对刀具表面图像进行分析和处理来检测刀具磨损的方法。
它通常使用光学显微镜、扫描电子显微镜等设备来获取刀具表面图像，并通过数字图像处理技术对图像进行分析。
图像分析法可以根据图像的灰度、纹理、边缘等特征来评估刀具的磨损程度。
当刀具磨损时，刀具表面的纹理会发生变化，边缘会变得模糊不清，图像的灰度值也会发生改变。
通过对这些变化的分析，可以判断刀具是否需要更换或维修。
传感器监测法是一种通过嵌入传感器或传感器阵列来实时监测刀具磨损的方法。
这些传感器可以是压力传感器、温度传感器、振动传感器等。
刀具在切削过程中，会产生不同的压力、温度和振动。
当刀具磨损时，切削过程会发生变化，产生的压力、温度和振动也会发生相应的变化。
传感器可以实时监测这些变化，并将数据传输给计算机进行分析。
通过分析这些数据，可以评估刀具的磨损程度，并及时采取措施。
除了图像分析法和传感器监测法，还有一些其他的刀具磨损检测方法。
比如，声波检测法和电磁波检测法。
声波检测法是通过检测切削过程中产生的声音来评估刀具的磨损程度。
切削过程中，刀具与工件的摩擦会发出声音。
当刀具磨损时，由于刀具与工件之间的接触面积减小，声音的频率和幅度也会发生变化。
通过分析这些变化，可以判断刀具是否需要更换或维修。
电磁波检测法是通过检测切削过程中电磁波的变化来评估刀具的磨损程度。
切削过程中，由于刀具与工件之间的摩擦和碰撞，会产生电磁波。
当刀具磨损时，由于切削参数的变化，电磁波的频率、振幅和相位也会发生变化。
通过分析这些变化，可以判断刀具的磨损情况。

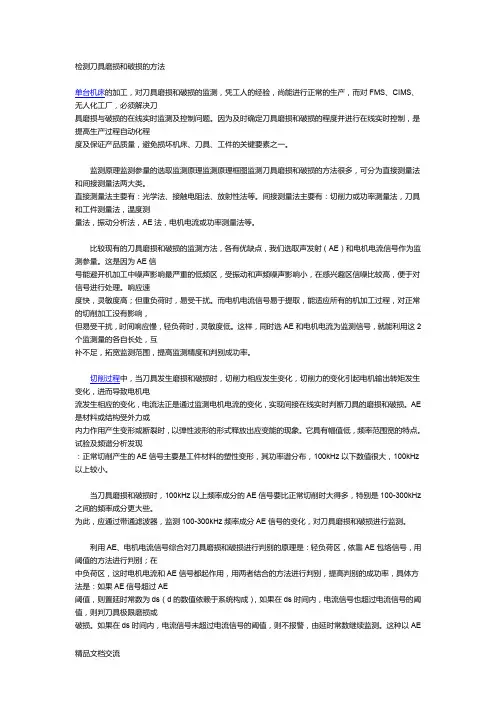

检测刀具磨损和破损的方法
检测刀具磨损和破损的方法单台机床的加工，对刀具磨损和破损的监测，凭工人的经验，尚能进行正常的生产，而对FMS、CIMS、无人化工厂，必须解决刀具磨损与破损的在线实时监测及控制问题。
因为及时确定刀具磨损和破损的程度并进行在线实时控制，是提高生产过程自动化程度及保证产品质量，避免损坏机床、刀具、工件的关键要素之一。
监测原理监测参量的选取监测原理监测原理框图监测刀具磨损和破损的方法很多，可分为直接测量法和间接测量法两大类。
直接测量法主要有：光学法、接触电阻法、放射性法等。
间接测量法主要有：切削力或功率测量法，刀具和工件测量法，温度测量法，振动分析法，AE法，电机电流或功率测量法等。
比较现有的刀具磨损和破损的监测方法，各有优缺点，我们选取声发射（AE）和电机电流信号作为监测参量。
这是因为AE信号能避开机加工中噪声影响最严重的低频区，受振动和声频噪声影响小，在感兴趣区信噪比较高，便于对信号进行处理。
响应速度快，灵敏度高；但重负荷时，易受干扰。
而电机电流信号易于提取，能适应所有的机加工过程，对正常的切削加工没有影响，但易受干扰，时间响应慢，轻负荷时，灵敏度低。
这样，同时选AE和电机电流为监测信号，就能利用这2个监测量的各自长处，互补不足，拓宽监测范围，提高监测精度和判别成功率。
切削过程中，当刀具发生磨损和破损时，切削力相应发生变化，切削力的变化引起电机输出转矩发生变化，进而导致电机电流发生相应的变化，电流法正是通过监测电机电流的变化，实现间接在线实时判断刀具的磨损和破损。
AE 是材料或结构受外力或内力作用产生变形或断裂时，以弹性波形的形式释放出应变能的现象。
它具有幅值低，频率范围宽的特点。
试验及频谱分析发现：正常切削产生的AE信号主要是工件材料的塑性变形，其功率谱分布，100kHz以下数值很大，100kHz 以上较小。
当刀具磨损和破损时，100kHz以上频率成分的AE信号要比正常切削时大得多，特别是100-300kHz 之间的频率成分更大些。
刀具磨损监测方法综述
刀具磨损监测方法综述导言：随着工业生产的不断发展，刀具在各类机械加工过程中扮演着重要的角色。
然而，由于长期使用和磨损，刀具会渐渐失去其优秀的切削性能。
因此，为了保证刀具的高效工作和延长其使用寿命，刀具磨损的监测成为了研究的焦点之一、本文将对刀具磨损监测方法进行综述，包括传统的触摸式测量方法和基于传感器的非接触式测量方法。
一、触摸式测量方法1.外形尺寸法该方法基于刀具磨损后外形的变化来进行判断，常用于一些尺寸较大的刀具监测。
通过测量刀具的长度、直径或角度变化，并与初始尺寸进行对比，就能够间接评估刀具的磨损程度。
这种方法的优点是简单易行，成本低廉，但其缺点是只能进行间接评估，无法精确测量刀具磨损的准确数值。
2.触摸探测法该方法通过将测量仪器与刀具进行接触，测量刀具表面的高度变化来确定刀具的磨损程度。
其中，最常见的方法是使用光电探测器对刀具的轮廓进行扫描，通过测量探测器的位移来计算刀具的磨损量。
这种方法具有较高的精度，可以实时监测刀具的磨损情况。
但缺点是由于测量过程中需要与刀具表面接触，可能会对刀具本身造成额外的磨损。
另外，由于测量仪器的复杂性，该方法的设备成本较高。
二、非接触式测量方法1.声发射法该方法通过检测刀具表面的声音信号来判断刀具的磨损程度。
刀具磨损会导致切削过程中产生较大的振动和噪声，这些声音可以被传感器捕捉到，并转化为电信号进行分析。
通过对声波信号的频域和时域分析，可以确定刀具的磨损情况以及可能存在的异常情况。
这种方法的优点是无需接触，对刀具的磨损进行实时监测。
但是，由于刀具的声音在噪声环境中容易受到干扰，因此对该方法的信号处理和分析要求较高。
2.热成像法该方法通过红外热成像仪对刀具的表面温度分布进行观测和分析，以判断刀具的磨损情况。
刀具磨损会导致切削过程中大量的热量变化，这些变化将反映在刀具表面的温度分布中。
通过热成像仪的高精度传感器，可以实时获取刀具的温度分布，并通过图像处理和分析来评估刀具的磨损程度。
刀具状态检测方法
刀具状态检测方法1.1直接测量法直接测量法能够识别刀刃外观、表面品质或几何形状变化, 一般只能在不切削时进行。
它有两个明显的缺点: 一是要求停机检测, 占用生产工时; 二是不能检测加工过程中出现的刀具突然损坏, 使其应用受到限制。
主要方法有: 电阻测量法、刀具工件间距测量法、射线测量法、微结构镀层法、光学测量法、放电电流测量法、计算机图像处理法等。
a)电阻测量法该方法利用待测切削刃与传感器接触产生的电信号脉冲, 来测量待测刀具的实际磨损状态。
该方法的优点是传感器价格低, 缺点是传感器的选材必须十分注意, 既要有良好的可切削性, 又要对刀具寿命无明显的影响。
该方法的另一个缺点是工作不太可靠, 这是因为切屑和刀具上的积屑可能引起传感器接触部分短路, 从而影响精度。
b) 刀具工件间距测量法切削过程中随着刀具的磨损, 刀具与工件间的距离减小, 此距离可用电子千分尺、超声波测量仪、气动测量仪、电感位移传感器等进行测量。
但是这种方法的灵敏度易受工件表面温度、表面品质、冷却液及工件尺寸等因素的影响, 使其应用受到一定限制。
c) 射线测量法将有放射性的物质掺入刀具材料内, 当刀具磨损时,放射性的物质微粒就会随切屑一起通过一个预先设计好的射线测量器。
射线测量器中所测得的量是同刀具磨损量密切相关的, 射线剂量的大小就反映了刀具磨损量的大小。
该法的最大弱点是, 放射性物质对环境的污染大, 对人体健康非常不利。
此外, 尽管此法可以测量刀具的磨损量, 并不能准确地测定刀具切削刃的状态。
因此, 该法仅适用于某些特殊场合, 不宜广泛采用。
d) 微结构镀层法将微结构导电镀层同刀具的耐磨保护层结合在一起。
微结构导电镀层的电阻随着刀具磨损状态的变化而变化,磨损量越大, 电阻就越小。
当刀具出现崩齿、折断及过度磨损等现象时, 电阻趋于零。
该方法的优点是检测电路简单, 检测精度高, 可以实现在线检测。
缺点是对微结构导电镀层的要求很高: 要具有良好的耐磨性、耐高温性和抗冲击性能.e) 光学测量法光学测量法的原理是磨损区比未磨损区有更强的光反射能力, 刀具磨损越大, 刀刃反光面积就越大, 传感器检测的光通量就越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如今开发出一种能够快速、精确测量磨损划痕宽度的系统，这套系统能够测量较深的划痕，价格合理，而且可以根据要求直接在机床上拍摄照片。
随后可以在笔记本电脑上对这些照片进行测量和评价。
每一位切削加工从业人员都希望能够提高刀具的使用寿命。
现在主要使用图形来显示加工刀具的生产效率，以及磨损划痕深度(VB)随着使用寿命的增长而逐渐加深的过程。
测量并记录刀具的磨损情况的方法：
1、测量的方法从实际生产中产生：位于奥地利Steyr市的Profactor工艺车间一直在"制造工艺"领域中采用在固定显微镜上对磨损划痕进行测量的方法。
磨损情况将被拍摄成照片并且可以借助图形处理软件进行测量。
由于显微镜的可用工作空间较小，因此需要松开转盘或者全硬质金属刀具，因此不可能查清诸如深孔钻头上过大或者过长刀具的磨损划痕宽度。
以前人们主要借助于集成了测量尺的放大镜进行检查，虽然能够提高测量的灵活性，但是由于操作人员的差异会导致不一致的测量结果。
类似的结果可以展示另外一种被测系统：一方面，尽管固定式测量系统具有较好的经济性，但是便携性能较差；另一方面，简易移动式测量系统的测量精度较低，成像质量较差，测量深度不足。
每一位切削加工从业人员都希望能够提高刀具的使用寿命。
现在主要使用图形来显示加工刀具的生产效率，以及磨损划痕深度(VB)随着使用寿命的增长而逐渐加深的过程。
2、刀具磨损的形成过程：如果需要频繁记录磨损的形成过程、分析磨损的形成机理就需要一套全新的系统。
高清晰的数码相机(800万像素)配备了光学图像稳定器、全新开发的显微瞄准镜以及附件的光源。
万向节磁性三脚架可以作为移动式支架，而且能够直接固定在机床上。
如果用户需要对加工过程进行优化，可以将整套系统放入便携式容器，并配备必要的备用电池、充电器或者清洁器具。
测量系统的构造：直接在铣床的转盘铣刀前布置配备有磁性三脚架的数码相机Profactor公司的JosefMerkinger说："图片的高质量、测量系统和评价软件的便捷操作是我们的一大优势。
而且我们在用户和刀具制造商进行测量的过程中反复询问，是否需要为他们提供带有软件的集成式测量系统包。
3、Abrascan磨损测量包的性能优势：磨损测量包"Abrascan"应运而生。
迄今为止，来自航空工业、刀具制造业和科研仪器行业的工艺员已经开始在切削加工中应用这套系统。
在对测量系统进行检查和优化，功能紧凑且实用：
1)测量过程非常简单：这套系统的第一个用户倍受鼓舞："照相机上已经储存了所有的调整参数──打开包装后五分钟就可以拍摄出清晰锐利的照片。
2)转盘：磨损划痕宽度VB=0.136mm：测量流程如下：将数码相机固定在磁性三脚架上，打开照相机和光源，将其固定在刀具附近(±2mm)，并利用自动对焦功能快速成像。
利用磁性三脚架还能够直接在铣床上进行测量，而无需从支架或者主轴上拆下刀具。
数码相机带有能够任意旋转的显示屏，可以在任意位置进行拍摄。
在C模式(用户自定义模式)下进行拍摄可以预先存储各种经验值。
比如，可以调节合适的亮度、闪光灯强度、变焦、曝光指数或者快门速度。
所以，用户只需要打开数码相机就可以随时进行拍摄。
摄影爱好者当然还可以根
据不同的场合进行微调。
转子泵通过USB数据线可以将储存的图片传输到笔记本电脑并利用软件进行评价。
3)表面磨损清晰、锐利的图片：球头铣刀的直径为3mm，磨损划痕宽度VB为0.036mm利用数码相机系统中6.5×6.5mm的测量窗口和800万可用像素能够获得每像素高达2μm的分辨率。
借助高达0.4mm的测量深度，这套系统可以清晰显示转盘上出现的典型磨损划痕宽度(20μm至200μm的VB)和全硬质金属刀具上的划痕宽度(10μm至50μm的VB)。
高质量的图片可以直接应用于机床，从而分摊购置显微镜的成本。
Abrascan系统可以清楚地显示表面磨
损的形成过程。
但是这套系统并不适用于对零件的绝对尺寸进行测量，因为观察平面的扭曲会导致角度偏差和测量误差。
4)便于用户操作的测量软件：磨损测量包中包含的评价软件Abrascan可以测量距离(D)、角度(A)和半径。
点击"距离"图标就可以用毫米显示出相关尺寸。
在单独的图片中还可以显示更多的距离和角度测量值。
单击鼠标右键可以复制相关数据并且另存为Excel表格文件。
这样可以大幅度简化磨损划痕宽度的形成过程。
其他的辅助功能，比如亮度、对比度、灰度等也一应俱全。
由于这套系统基于Office软件，因此用户无需参加额外的培训即可快速上手使用。
5)测量精度：利用刻度为0.1mm的测量尺可以划痕，测量结果D1＝0.014mm
6)输出测量值：在表格计算软件中存储测量值就可以生成磨损的形成过程。
利用磨损测量系统Abrascan可以识别出极其微小的磨损痕迹并进行测量。
因此可以对刀具的优化过。
Abrascan的图像可以显示磨损的形成过程横轴为刀具的切屑距离，单位米；纵轴为磨损划
痕宽度VB，单位毫米；三根曲线分别为刀具A、B、C。
