刀具磨损的几种原因
刀具磨损的名词解释
刀具磨损的名词解释刀具，作为工业生产和日常生活中广泛使用的工具，其磨损现象是不可避免的。
刀具磨损可以指刀具在使用过程中，由于剪切、切削、研磨等力学作用而导致的表面材料减少、形状变化和性能下降的现象。
刀具磨损主要有以下几种类型。
1.刀刃磨损：刀刃磨损是刀具使用过程中最常见的磨损类型。
当刀具与被加工材料接触和摩擦时，由于受到力学力的作用，刀刃表面的材料会发生磨损和疲劳，导致刀刃的尖端变钝、边缘变钝以及表面光洁度降低。
这种磨损会导致切割质量下降、加工速度减慢、切削力增大等问题。
2.刃口毛刺：在刀具进行切削作业时，如果材料硬度比较高或者切削速度较快，就容易产生刃口毛刺。
刃口毛刺是指刀具的刀刃在磨损过程中，产生的不规则边缘和挂毛现象。
刃口毛刺会导致被加工材料的表面粗糙度增加、加工精度降低，甚至影响材料的机械性能和外观质量。
3.碳化物层磨损：在高温和高压环境下，刀具通常会与被加工材料发生化学反应，导致碳化物层的磨损。
碳化物层磨损通常表现为刀具刀刃表面的光洁度下降、表面出现裂纹、刀刃韧性减弱等现象。
这种磨损对刀具的使用寿命和切削性能都会产生明显的影响。
刀具磨损的原因可能有多种。
首先，刀具与被加工材料之间的摩擦力和剪切力会使刀具表面材料发生疲劳破坏。
其次，刀具在高温和高压环境中与被加工材料之间的化学反应也会导致刀具磨损。
此外，刀具的设计和制造质量、使用条件以及切削参数等也会对刀具的磨损产生影响。
为了减少刀具磨损，可以采取以下几种方法。
首先，选择耐磨性能好的刀具材料，如高速钢、硬质合金、陶瓷等。
其次，合理选择刀具的几何形状和结构，以便提高切削效率和降低刀具磨损。
另外，通过对刀具进行表面处理和涂层，可以增强其硬度、耐磨性和抗腐蚀性能。
此外，在加工过程中，合理选择切削速度、进给量和切削深度，以减少刀具的磨损。
总之，刀具磨损是一种不可避免的现象，但通过合理选择刀具材料、设计和制造，以及优化切削参数等措施可以有效减少刀具磨损，提高切削效率和降低生产成本。
刀具磨损原因及改进方法
也有用达到磨钝标准前的切削路程lm。来定义刀具使用寿 命的。lm等于切削速度Vc和刀具使用寿命(时间)T的乘积， 即
lm=Vc·T
一把新刀(如焊接车刀或麻花钻等)用到报废之前的总切削时间， 其中包括多次重磨。因此刀具使用寿命等于刀具耐用度乘以 重磨次数，但按现行的推荐标准精神，应称为刀具总使用寿 命。
工件：HT250 刀具：PCBN
切深与刀具磨损量的关系
前刀面的月牙洼磨损
原因
前刀面上过高的切削温度 引起扩散磨损
影响
改进方法Leabharlann 过度的月牙洼磨 损会降低切削刃
强度。
•降低切削速度 •减小走刀量 •采用正前角槽形刀片，更耐磨的刀片 •材料或涂层 •避免积屑瘤
何为后刀面磨损
后刀面磨损
由于加工表面和后刀面间存在着强烈的摩擦，在后刀面上 毗邻切削刃的地方很快被磨出后角为零的小棱面，这种磨损形式 叫做后刀面磨损。
•冷硬•铸铁工件需负前角铣刀
•圆刀片铣刀最耐冲击
刀具磨钝标准
刀具磨损后将影响切削力、切削温度和加工质量，因此 必须根据加工情况规定一个最大的允许磨损值，这就是刀 具的磨钝标准。
表示方法
一般刀具的后刀面上都有磨损，它对加工精度和切削 力的影响比前刀面磨损显著，同时后刀面磨损量比较容 易测量，因此在刀具管理和金属切削的科学研究中多按 后刀面磨损尺寸来制定磨钝标准。通常所谓磨钝标准是 指后刀面磨损带中间部分平均磨损量允许达到的最大值， 以VB表示。
后刀面磨损
原因
改进方法
•切削速度太高 •进给量太低 •刀具耐磨性不好
•降低切削速度
•逐步加大走刀量
•采用更耐磨的刀片材料或涂层 •充足的冷却液 •采用顺铣的方法

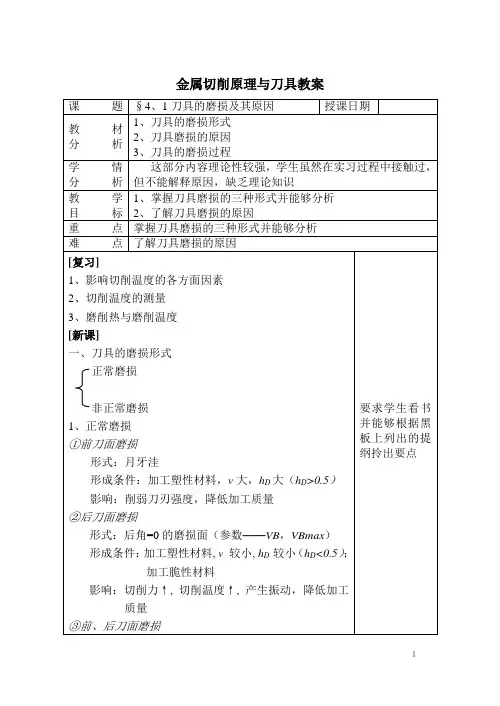

刀具的磨损及其原因
2破损
在切削刃或刀面上产生裂纹、崩刃或碎裂的果它经受不住强大的应力，就可能发生突然损坏，使刀具提前失去切削能力，这种情况就称为刀具破损。
比较：磨损：是一个比较缓慢的逐渐发展的刀具表面损伤过程
破损：是一个突发过程，刹那间使刀具失效
形成条件：加工塑性材料,v较小,hD较小（hD<0.5）；加工脆性材料
影响：切削力↑,切削温度↑,产生振动，降低加工质量
③前、后刀面磨损
要求学生看书并能够根据黑板上列出的提纲拎出要点
金属切削原理与刀具教案
形式：界于以上二者之间
形成条件：中等切削厚（ac=0.1~0.5mm）塑性材料
2、非正常磨损
1卷刃
形式：脆性破损：硬质合金和陶瓷刀具在切削时，在机械和热冲击作用下，经常发生脆性破损，脆性破损又分为崩刃、碎断、剥落和裂纹破损
塑性破损
要求学生能够根据前面的内容自己比较
金属切削原理与刀具教案
二、 刀具磨损的原因
◆磨粒磨损（硬质点磨损）
——各种切速下均存在
——低速情况下刀具磨损的主要原因
◆粘结磨损（冷焊）
高速钢：550~600度
[小结]
1、刀具的磨损形式
2、刀具磨损的原因
[作业]
书P52 1、2
根据书本内容自学
教后小记
金属切削原理与刀具教案
课题
§4、1刀具的磨损及其原因
授课日期
教材
分析
1、刀具的磨损形式
2、刀具磨损的原因
3、刀具的磨损过程
学情
分析
这部分内容理论性较强，学生虽然在实习过程中接触过，但不能解释原因，缺乏理论知识
教学
切削过程刀具磨损分析与刀具寿命预测
切削过程刀具磨损分析与刀具寿命预测引言切削加工是制造业中常见的加工方法之一，它通过刀具与工件之间的相对运动，将工件上的材料去除，从而达到加工的目的。
然而，在切削加工过程中，刀具的磨损是不可避免的现象，它直接影响着工件的加工精度和切削质量。
因此，研究切削过程中刀具的磨损分析与刀具寿命预测，对提高生产效率和降低成本具有重要意义。
一、刀具磨损的分类与原因刀具磨损可以分为刀尖磨损、侧刃磨损、刀柄磨损等多种类型。
不同类型的磨损会导致刀具的不同失效形式。
刀尖磨损主要是由于切削过程中刀尖与工件间的摩擦，而侧刃磨损则是由于侧面刀刃与工件间的切削力引起的。
刀具磨损的原因主要有以下几点：一是切削过程中的高温对刀具材料的影响，高温会使刀具材料的硬度降低，导致刀具易于磨损；二是切削液的作用，切削液能够减少刀具与工件之间的摩擦，减缓刀具的磨损速度；三是工件材料的硬度与表面粗糙度，硬度大和表面粗糙度大的工件会加剧刀具的磨损。
二、刀具磨损分析的方法刀具磨损分析是通过对刀具表面形貌和材料组织的观察，结合工件的加工状态和磨损特征，来确定刀具的磨损情况和失效形式。
刀具磨损分析的方法有很多，下面介绍两种常用的方法。
一种方法是光学显微镜观察法，通过放大刀具表面的形貌，可以观察到切削留痕、磨损痕迹等磨损特征。
这种方法简单易行，但只能观察到表面的磨损情况，不能深入了解刀具内部的磨损程度。
另一种方法是电子显微镜分析法，通过扫描电子显微镜（SEM）观察样品表面的形貌和微观结构，可以直观地观察到刀具的磨损情况，同时还可以对刀具的失效机理进行深入研究。
这种方法具有高分辨率、观察范围广等优点，但需要专业的设备和技术支持。
三、刀具寿命预测的方法刀具寿命预测是指在切削过程中，通过对刀具的磨损特征和工件的加工状态进行实时监测和分析，以确定刀具的寿命和更换时机。
刀具寿命预测的方法有很多，下面介绍两种典型的方法。
一种方法是基于经验公式的预测方法，根据生产实践和经验总结出的刀具寿命公式，结合刀具的使用状态和磨损情况，来估计刀具的剩余寿命。
刀具磨损报告作业指导
刀具磨损报告作业指导引言概述：刀具磨损是制造业中常见的问题，它直接影响着生产效率和产品质量。
为了及时识别和解决刀具磨损问题，制定刀具磨损报告作业指导是必要的。
本文将从刀具磨损的定义、原因、检测方法、解决方案以及预防措施等方面进行详细阐述。
一、刀具磨损的定义1.1 刀具磨损的概念：刀具磨损指的是刀具表面与工件接触时，由于摩擦和热量的作用，刀具表面逐渐磨损、磨蚀的过程。
1.2 刀具磨损的分类：刀具磨损可分为刀尖磨损、刀脚磨损和刀片磨损等多种类型。
1.3 刀具磨损的影响：刀具磨损会导致切削力增加、加工表面质量下降、加工精度降低等问题，从而影响生产效率和产品质量。
二、刀具磨损的原因2.1 切削温度过高：高速切削时，由于切削温度过高，刀具表面易于磨损。
2.2 切削速度过快：过高的切削速度会导致刀具表面的磨损加剧。
2.3 切削材料不匹配：切削材料与工件材料不匹配时，易导致刀具磨损。
三、刀具磨损的检测方法3.1 目视检测法：通过观察刀具表面的颜色、光泽等变化，判断刀具是否磨损。
3.2 量测检测法：采用显微镜、测微计等工具，测量刀具表面的磨损量。
3.3 动态监测法：利用传感器等设备，实时监测刀具的磨损情况。
四、刀具磨损的解决方案4.1 刀具润滑：合理选择切削液，提供良好的润滑和冷却效果，减少切削温度，降低刀具磨损。
4.2 刀具涂层：采用合适的刀具涂层，能够有效增加刀具的硬度和耐磨性，延长刀具使用寿命。
4.3 切削参数优化：合理调节切削速度、进给量和切削深度等参数，减少刀具磨损。
五、刀具磨损的预防措施5.1 定期维护：定期对刀具进行清洁、润滑和检查，及时更换磨损严重的刀具。
5.2 刀具贮存：正确存放刀具，避免刀具之间的相互碰撞和受潮等问题，保证刀具的质量。
5.3 刀具选择：根据工件材料和加工要求，选择合适的刀具材料和结构，提高刀具的耐磨性和切削效率。
结论：刀具磨损是制造业中常见的问题，但通过正确的刀具磨损报告作业指导，可以及时识别和解决刀具磨损问题。
刀具磨损原因及状况分析
刀具磨损原因及状况分析
(一)俱磨损的原因
于摩擦力的存在,加之金属切削过程中释放热能,被切金属层在刀具的切削刃和前刀面的推挤作用之下会铲生形,如此造成刀具滑移,从而变成切屑。
因刀具前刀面与切屑、具后面与工件已加工表面的摩擦,仍具在切削的过程中产生磨损。
高温同样在一定程度上影响了踌命:刀具在很高的切削温度下进行工作,刀刃材料容易变软,更加剧了俱切削部分的磨损。
当工件材料不同、切削用量不同时,具的磨损形式也不同。
(二)前刀面磨损
在使用刀具切削塑性材料时,刀具前面会因为切削厚度较大而受热量增加，励增大,刀具的前面被磨损,就会形成坑状磨损。
这些坑状磨损在切削过程中,逐渐加深变宽,并向刃方向扩展。
这样便容易导致崩刃。
所以,在切削塑性材料时,要刀具破损是在刀具的前面。
(三)后刀面磨损
反之,在切削塑性较低的材料时,切削深度较小,速度较低,具前面受的压励和摩擦不大.出现积屑瘤的可能性小。
这时刀具后面屿工件表面的摩擦较大，所以刀具的磨损主要在刀具后面。
切削脆性材料时,前面的温度不高,主要的磨损也在刀具的后面。
(四)前后共同磨损
进给量和切削速度都在中等时,俱会同时遭受前面的坑状磨损和主后面的磨损,共同造成崩刃。
第 1 页共 1 页。
机械加工过程中的刀具磨损与寿命预测
机械加工过程中的刀具磨损与寿命预测引言：机械加工过程中，刀具是至关重要的工具，直接影响到产品的质量和加工效率。
然而，随着加工时间的增加，刀具会不可避免地出现磨损现象，导致加工质量下降和切削力增加。
因此，准确预测刀具的寿命，对于降低生产成本、提高加工效率和优化工艺具有重要意义。
一、刀具磨损类型及原因刀具磨损主要分为磨耗、断裂和切削边脱落三种类型。
其中，磨耗是最常见的刀具磨损形式，其原因可以归结为摩擦、热量和化学反应等因素。
例如，切削区的高温和高压会导致刀具表面发生氧化和软化，从而促使磨粒和切屑与刀具接触并磨损刀具。
此外，不合理的加工参数和材料硬度的不匹配也会导致磨损的加剧。
二、刀具寿命预测方法为了提前判断刀具的寿命，并及时更换，可以使用以下方法进行刀具寿命预测：1. 经验方法经验方法基于加工经验和行业数据，根据刀具使用的时间和加工次数来推测寿命。
例如，在相同材料、相同刀具类型和相同切削参数下，先前加工相同工件所持续的时间可以作为预测刀具寿命的依据。
然而，这种方法的准确性受到很大的限制，因为加工条件的差异会导致寿命的差异。
2. 物理模型物理模型方法基于刀具磨损的物理机制，将刀具磨损过程建模，并通过实验数据进行参数拟合。
例如，基于热力学和力学原理，可以建立刀具磨损与时间、切削力、温度等因素的关系模型。
这种方法能够较为准确地预测刀具寿命，但需要大量实验数据的支持。
3. 人工智能方法人工智能方法利用机器学习和深度学习算法，通过大量的数据训练模型，预测刀具的寿命。
例如，可以通过监测刀具的振动、温度和功率等参数，结合历史数据进行训练，实现对刀具寿命的预测。
这种方法无需事先建立物理模型，适用于复杂的加工过程。
三、刀具寿命预测技术的挑战与发展趋势刀具寿命预测技术面临着以下挑战：1. 数据获取问题刀具寿命预测需要大量的加工数据和历史数据来进行准确的预测，但在实际生产中，获取这些数据并不容易。
因此，如何有效地收集和管理加工数据是一个关键问题。
简述刀具磨损的过程
简述刀具磨损的过程刀具磨损是指刀具在工作时表面出现的磨损和退化现象。
刀具在使用过程中会受到各种因素的影响,例如压力、温度、切削速度和进给量等,这些因素会导致刀具表面的磨损。
刀具磨损的过程可以分为三个阶段:1. 初始磨损:在刀具开始工作后,其表面出现的早期磨损。
这种磨损通常是由于刀具与切削材料之间的摩擦引起的。
随着时间的推移,刀具表面的磨损会越来越厉害,直到达到极限值,形成明显的磨损层。
2. 过渡磨损:在这个阶段,刀具表面的磨损已经比较严重了,但是刀具表面仍然保持着一定的锋利度。
这种磨损通常是由于刀具与切削材料的过度接触引起的。
随着时间的推移,刀具表面的磨损会越来越严重,直到刀具完全失去锋利度,形成平滑的磨损层。
3. 晚期磨损:在这个阶段,刀具表面的磨损已经非常严重,几乎失去了所有的锋利度,并且出现大量的磨损颗粒。
这种磨损通常是由于刀具表面与切削材料的激烈摩擦引起的。
刀具磨损的影响非常广泛,不仅会对刀具的寿命产生影响,还会对加工质量和效率产生影响。
为了减少刀具的磨损,可以通过以下措施进行改善:1. 合理选择刀具材料:刀具材料应该具有良好的耐磨性和韧性,以满足刀具的加工需求。
2. 控制刀具的进给量:进给量过大会导致刀具表面的磨损加剧,而过小的进给量则会降低加工效率。
因此,应该根据实际情况控制刀具的进给量。
3. 进行刀具涂层:刀具涂层可以提高刀具的耐磨性,减少刀具表面的磨损。
常用的刀具涂层包括硬质合金涂层、陶瓷涂层和聚氨酯涂层等。
4. 定期维护和更换刀具:定期维护和更换刀具是减少刀具磨损的有效措施。
应该根据刀具的使用频率和使用寿命,定期更换刀具。
刀具磨损的形态及其原因
刀具磨损的形态及其原因
切削金属时,刀具一方面切下切屑,另一方面刀具本身也要发生损坏。
刀具破损的形式主要有磨损和破损两类。
前者是连续的逐渐磨损，属正常磨损;后者包括脆性破损（如崩刃、碎断、剥落、裂纹破损等）和塑性破损两种，属非正常磨损。
刀具磨损后，使工件加工精度降低，表面粗糙度增大，并导致切削力加大、切削温度升高，甚至产生振动，不能继续正常切削。
因此，刀具磨损直接影响加工效率、质量和成本。
刀具正常磨损的形式有以下几种:
1.前刀面磨损
2.后刀面磨损
3.边界磨损(前、后刀面同时磨损）
从对温度的依赖程度来看，刀具正常磨损的原因主要是机械磨损和热、化学磨损。
机械磨损是由工件材料中硬质点的刻划作用引起的，热、化学磨损则是由粘结(刀具与工件材料接触到原子间距离时产生的结合现象)、扩散（刀具与工件两摩擦面的化学元素互相向对方扩散、腐蚀)等引起的。
磨粒磨损
在切削过程中，刀具上经常被一些硬质点刻出深浅不一的沟痕。
磨粒磨损对高速钢作用较明显。
粘结磨损
刀具与工件材料接触到原子间距离时产生的结合现象，称粘结。
粘结磨损就是由于接触面滑动在粘结处产生剪切破坏造成。
扩散磨损
切削时在高温作用下，接触面间分子活动能量大，造成了合金元素相互扩散置换，使刀具材料机械性能降低，若再经摩擦作用，刀具容易被磨损。
扩散磨损是一种化学性质的磨损。
相变磨损
当刀具上＊高温度超过材料相便温度时，刀具表面金相组织发生变化。
如马氏体组织转变为奥氏体，使硬度下降，磨损加剧。
氧化磨损
氧化磨损是一种化学性质的磨损。
刀具磨损的原因汇总
1、磨料磨损
主要原因是工件材料中的杂质，基体组织中所含的碳化物、氮化物和氧化物等硬质点和积屑瘤的碎片，在刀具表面划出沟纹所造成的机械磨损。
在各种切削速度条件下，都存在磨料磨损，它是低速刀具磨损的主要原因。
减小这种磨损的主要方法，是降低刀具切削部分的表面粗糙度，采用相应的润滑性能好的切削液。
2、粘结磨损
在一定的压力和温度的作用下，刀具切削部分与切屑接触和摩擦，将会产生材料分子间的吸附作用，刀具材料的部分硬质点会被工件和切屑带走，造成粘结磨损。
3、扩散磨损
切削时，在高温的作用下，接触面之间分子活动能量大，产生合金元素相互相置换，如高速刀具在前刀面上形成含Cr、C较高的白色层，不断被切屑带走。
切削钢件温度在800~1000度时，硬质合金中的Co、C、W扩散到切屑中去，钢中的Fe扩散到刀面上，形成硬度低而脆的复合碳化物，加速刀具磨损。
金刚石和立方氮化硼乃具材料也存在扩散磨损。
在硬质合金中，添加TaC、NbC、VC,可提高硬质合金抗扩散温度，减少扩散磨损。
4、化学磨损
空气中的氧在高温条件下，会使硬质合金产生表面氧化膜，形成一层硬度较低的化合物，被切屑带走，造成刀具磨损，称为化学磨损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刀具磨损的几种原因
2009-09-10 11:37
刀具坚硬，可随着使用时间推迟，刀具也会有一定磨损，影响刀具磨损几种原因有哪些呢？通过汇总得出了几种原因。
1、刀具材料
刀具材料决定刀具切削性能根本因素，对于加工效率、加工质量、加工成本以及刀具耐用度影响很大。
刀具材料越硬，其耐磨性越好，硬度越高，冲击韧性越低，材料越脆。
硬度韧性一对矛盾，也刀具材料所应克服一个关键。
对于石墨刀具，普通TiAlN涂层可选材上适当选择韧性相对较好一点，也就钴含量稍高一点；对于金刚石涂层石墨刀具，可选材上适当选择硬度相对较好一点，也就钴含量稍低一点；
2、刀具几何角度
石墨刀具选择合适几何角度，有助于减小刀具振动，反过来，石墨工件也不容易崩缺；
（1）前角，采用负前角加工石墨时，刀具刃口强度较好，耐冲击摩擦性能好，随着负前角绝对值减小，后刀面磨损面积变化不大，但总体呈减小趋势，采用正前角加工时，随着前角增大，刀具刃口强度被削弱，反而导致后刀面磨损加剧。
负前角加工时，切削阻力大，增大了切削振动，采用大正前角加工时，刀具磨损严重，切削振动也较大。
（2）后角，如果后角增大，则刀具刃口强度降低，后刀面磨损面积逐渐增大。
刀具后角过大后，切削振动加强。
（3）螺旋角，螺旋角较小时，同一切削刃上同时切入石墨工件刃长最长，切削阻力最大，刀具承受切削冲击力最大，因而刀具磨损、铣削力切削振动都最大。
当螺旋角去较大时，铣削合力方向偏离工件表面程度大，石墨材料因崩碎而造成切削冲击加剧，因而刀具磨损、铣削力切削振动也都有所增大。
因此，刀具角度变化对刀具磨损、铣削力切削振动影响前角、后角及螺旋角综合产生，所以选择方面一定要多加注意。
通过对石墨材料加工特性做了大量科学测试，PARA刀具优化了相关刀具几何角度，从而使得刀具整体切削性能大大提高。
3、刀具涂层
金刚石涂层刀具硬度高、耐磨性好、摩擦系数低等优点，现阶段金刚石涂层石墨加工刀具最佳选择，也最能体现石墨刀具优越使用性能；金刚石涂层硬质合金刀具优点综合了天然金刚石硬度硬质合金强度及断裂韧性；但国内金刚石涂层技术还处于起步阶段，还有成本投入都很大，所以金刚石涂层近期不会有太大发展，不过我们可以普通刀具基础上，优化刀具角度，选材等方面改善普通涂层结
构，某种程度上可以石墨加工当应用。
金刚石涂层刀具普通涂层刀具几何角度有本质区别，所以设计金刚石涂层刀具时，由于石墨加工特殊性，其几何角度可适当放大，容削槽也变大，也不会降低其刀具锋口耐磨性；对于普通TiAlN涂层，虽然比无涂层刀具其耐磨有显著提高，但比起金刚石涂层来说，加工石墨时它几何角度应适当放小，以增加其耐磨性。
