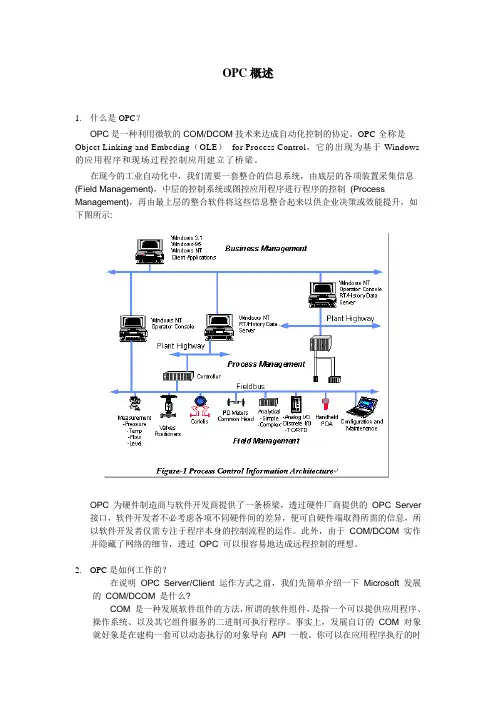

OPC详细说明

OPC详细说明

OPC概述1.什么是OPC?OPC是一种利用微软的COM/DCOM技术来达成自动化控制的协定。

OPC全称是Object Linking and Embeding(OLE)for Process Control,它的出现为基于Windows 的应用程序和现场过程控制应用建立了桥梁。

在现今的工业自动化中,我们需要一套整合的信息系统,由底层的各项装置采集信息(Field Management),中层的控制系统或图控应用程序进行程序的控制(Process Management),再由最上层的整合软件将这些信息整合起来以供企业决策或效能提升,如下图所示:OPC 为硬件制造商与软件开发商提供了一条桥梁,透过硬件厂商提供的OPC Server 接口,软件开发者不必考虑各项不同硬件间的差异,便可自硬件端取得所需的信息,所以软件开发者仅需专注于程序本身的控制流程的运作。

此外,由于COM/DCOM 实作并隐藏了网络的细节,透过OPC 可以很容易地达成远程控制的理想。

2.OPC是如何工作的?在说明OPC Server/Client 运作方式之前,我们先简单介绍一下Microsoft 发展的COM/DCOM 是什么?COM 是一种发展软件组件的方法,所谓的软件组件,是指一个可以提供应用程序、操作系统、以及其它组件服务的二进制可执行程序。

事实上,发展自订的COM 对象就好象是在建构一套可以动态执行的对象导向API 一般。

你可以在应用程序执行的时期随意拼上或移除所需要的组件。

依据COM 这样的概念,发展应用程序就像是堆积木一样,每一个COM 组件就是一块积木,你可以利用各式各样不同的积木,拼凑出你所需要的应用程序。

在实作上,COM 透过一组一组的接口(Interface) 提供服务,所有COM 组件的使用者,都必须透过这些Interface 来使用组件提供的功能。

OPC 的规格中便定义了许多OPC Server 应该提供的Interface,要撰写一个OPC Server 的COM 组件,你必须在你的组件中加入这些接口,并提供它们的实作,Client 便可以透过这些接口,操作连接到OPC Server 的硬件装置,这也就是OPC Server/Client 运作的方式。

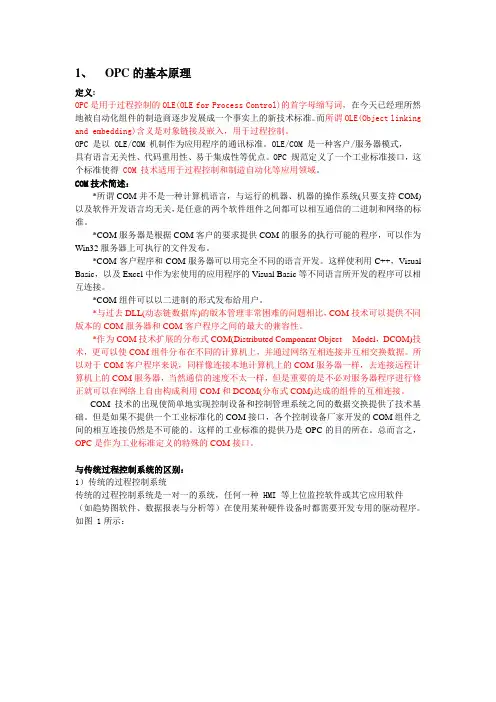

OPC重点知识总结

OPC重点知识总结

1、OPC的基本原理定义:OPC是用于过程控制的OLE(OLE for Process Control)的首字母缩写词,在今天已经理所然地被自动化组件的制造商逐步发展成一个事实上的新技术标准。

而所谓OLE(Object linking and embedding)含义是对象链接及嵌入,用于过程控制。

OPC 是以 OLE/COM 机制作为应用程序的通讯标准。

OLE/COM 是一种客户/服务器模式,具有语言无关性、代码重用性、易于集成性等优点。

OPC 规范定义了一个工业标准接口,这个标准使得 COM 技术适用于过程控制和制造自动化等应用领域。

COM技术简述:*所谓COM并不是一种计算机语言,与运行的机器、机器的操作系统(只要支持COM)以及软件开发语言均无关,是任意的两个软件组件之间都可以相互通信的二进制和网络的标准。

*COM服务器是根据COM客户的要求提供COM的服务的执行可能的程序,可以作为Win32服务器上可执行的文件发布。

*COM客户程序和COM服务器可以用完全不同的语言开发。

这样使利用C++,Visual Basic,以及Excel中作为宏使用的应用程序的Visual Basic等不同语言所开发的程序可以相互连接。

*COM组件可以以二进制的形式发布给用户。

*与过去DLL(动态链数据库)的版本管理非常困难的问题相比,COM技术可以提供不同版本的COM服务器和COM客户程序之间的最大的兼容性。

*作为COM技术扩展的分布式COM(Distributed Component Object Model,DCOM)技术,更可以使COM组件分布在不同的计算机上,并通过网络互相连接并互相交换数据。

所以对于COM客户程序来说,同样像连接本地计算机上的COM服务器一样,去连接远程计算机上的COM服务器,当然通信的速度不太一样,但是重要的是不必对服务器程序进行修正就可以在网络上自由构成利用COM和DCOM(分布式COM)达成的组件的互相连接。

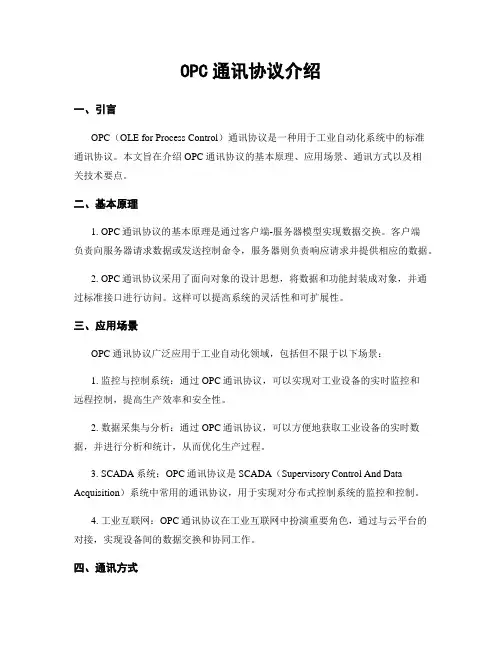

OPC通讯协议介绍

OPC通讯协议介绍

OPC通讯协议介绍一、引言OPC(OLE for Process Control)通讯协议是一种用于工业自动化系统中的标准通讯协议。

本文旨在介绍OPC通讯协议的基本原理、应用场景、通讯方式以及相关技术要点。

二、基本原理1. OPC通讯协议的基本原理是通过客户端-服务器模型实现数据交换。

客户端负责向服务器请求数据或发送控制命令,服务器则负责响应请求并提供相应的数据。

2. OPC通讯协议采用了面向对象的设计思想,将数据和功能封装成对象,并通过标准接口进行访问。

这样可以提高系统的灵活性和可扩展性。

三、应用场景OPC通讯协议广泛应用于工业自动化领域,包括但不限于以下场景:1. 监控与控制系统:通过OPC通讯协议,可以实现对工业设备的实时监控和远程控制,提高生产效率和安全性。

2. 数据采集与分析:通过OPC通讯协议,可以方便地获取工业设备的实时数据,并进行分析和统计,从而优化生产过程。

3. SCADA系统:OPC通讯协议是SCADA(Supervisory Control And Data Acquisition)系统中常用的通讯协议,用于实现对分布式控制系统的监控和控制。

4. 工业互联网:OPC通讯协议在工业互联网中扮演重要角色,通过与云平台的对接,实现设备间的数据交换和协同工作。

四、通讯方式OPC通讯协议支持多种通讯方式,包括但不限于以下几种:1. DCOM(Distributed Component Object Model):基于微软的COM (Component Object Model)技术,通过网络实现分布式通讯。

2. OPC UA(OPC Unified Architecture):是OPC通讯协议的下一代标准,采用了现代化的架构和技术,具有更好的安全性和跨平台性。

3. OPC DA(OPC Data Access):是最早的OPC通讯协议,主要用于实现实时数据的读写。

4. OPC HDA(OPC Historical Data Access):用于访问历史数据,支持数据查询、存储和分析。

OPC技术介绍

OPC技术介绍

OPC技术介绍OPC(OLE for Process Control)是一种应用于自动化领域的通信技术,它允许不同的硬件和软件系统之间进行实时的数据交换和通信。

OPC技术的引入大大简化了自动化系统中的数据传输和集成问题,提高了系统的可靠性和性能。

OPC技术的基本原理是通过使用标准化的接口和协议来实现数据通信。

它建立在微软的OLE(Object Linking and Embedding)技术之上,利用了OLE的功能来连接各种自动化设备和软件系统。

OPC技术的核心是OPC服务器,它可以连接到各种设备(如PLC、DCS、传感器等),并提供统一的接口和协议来进行数据交换。

1.开放性:OPC技术采用了开放的标准接口和协议,可以与各种不同的设备和系统进行通信。

这使得不同厂商的设备和软件可以轻松地进行集成和交互。

2.可靠性:OPC技术使用了高效的通信协议,可以实现实时的数据传输和通信。

它还提供了数据质量检查和错误处理机制,确保数据的可靠性和一致性。

3.灵活性:OPC技术提供了灵活的配置和管理功能,可以根据不同的应用需求进行定制和扩展。

它支持不同的数据类型和通信方式,可以适应不同的工业环境和设备要求。

4.易用性:OPC技术提供了友好的用户界面和操作接口,使得用户可以方便地进行配置和管理。

它还提供了丰富的工具和函数库,支持开发人员进行应用程序的开发和测试。

OPC技术的应用领域非常广泛,包括工业自动化、能源管理、建筑自动化、物联网等。

在工业自动化领域,OPC技术可以用于实时监控和控制系统,实现设备之间的数据交换和协调。

它还可以与其他系统(如MES、ERP等)进行集成,实现生产过程的优化和管理。

在能源管理领域,OPC 技术可以用于实时监测和控制能源消耗,提高能效和减少排放。

在建筑自动化领域,OPC技术可以用于楼宇管理系统,实现设备的自动控制和状态监测。

在物联网领域,OPC技术可以用于设备的远程监控和管理,实现实时的数据采集和分析。

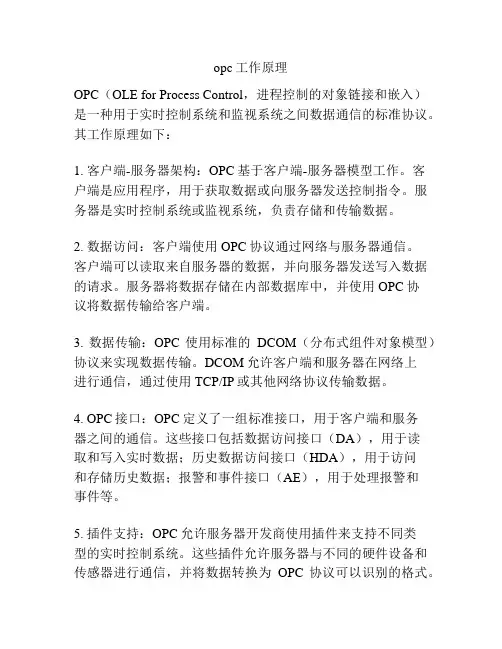

opc工作原理

opc工作原理

opc工作原理
OPC(OLE for Process Control,进程控制的对象链接和嵌入)是一种用于实时控制系统和监视系统之间数据通信的标准协议。

其工作原理如下:
1. 客户端-服务器架构:OPC基于客户端-服务器模型工作。


户端是应用程序,用于获取数据或向服务器发送控制指令。

服务器是实时控制系统或监视系统,负责存储和传输数据。

2. 数据访问:客户端使用OPC协议通过网络与服务器通信。

客户端可以读取来自服务器的数据,并向服务器发送写入数据的请求。

服务器将数据存储在内部数据库中,并使用OPC协
议将数据传输给客户端。

3. 数据传输:OPC使用标准的DCOM(分布式组件对象模型)协议来实现数据传输。

DCOM允许客户端和服务器在网络上
进行通信,通过使用TCP/IP或其他网络协议传输数据。

4. OPC接口:OPC定义了一组标准接口,用于客户端和服务
器之间的通信。

这些接口包括数据访问接口(DA),用于读
取和写入实时数据;历史数据访问接口(HDA),用于访问
和存储历史数据;报警和事件接口(AE),用于处理报警和
事件等。

5. 插件支持:OPC允许服务器开发商使用插件来支持不同类
型的实时控制系统。

这些插件允许服务器与不同的硬件设备和传感器进行通信,并将数据转换为OPC协议可以识别的格式。

总之,OPC工作原理基于客户端-服务器模型、使用DCOM协议进行数据传输,并通过标准接口实现数据访问。

这使得不同应用程序能够方便地与实时控制系统和监视系统进行数据通信。

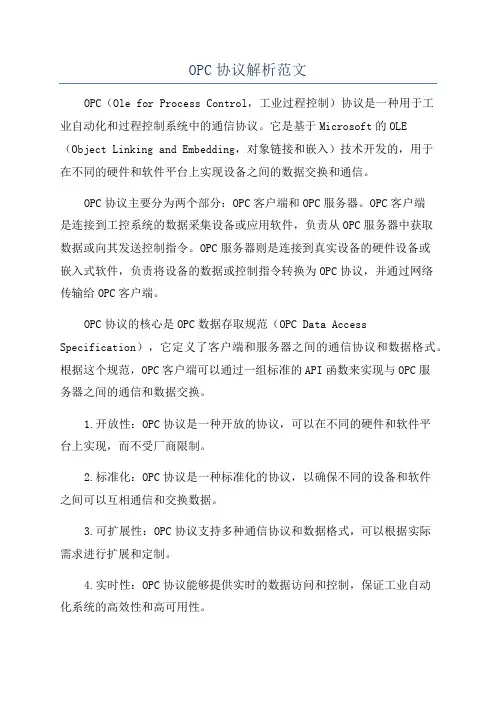

OPC协议解析范文

OPC协议解析范文

OPC协议解析范文OPC(Ole for Process Control,工业过程控制)协议是一种用于工业自动化和过程控制系统中的通信协议。

它是基于Microsoft的OLE (Object Linking and Embedding,对象链接和嵌入)技术开发的,用于在不同的硬件和软件平台上实现设备之间的数据交换和通信。

OPC协议主要分为两个部分:OPC客户端和OPC服务器。

OPC客户端是连接到工控系统的数据采集设备或应用软件,负责从OPC服务器中获取数据或向其发送控制指令。

OPC服务器则是连接到真实设备的硬件设备或嵌入式软件,负责将设备的数据或控制指令转换为OPC协议,并通过网络传输给OPC客户端。

OPC协议的核心是OPC数据存取规范(OPC Data Access Specification),它定义了客户端和服务器之间的通信协议和数据格式。

根据这个规范,OPC客户端可以通过一组标准的API函数来实现与OPC服务器之间的通信和数据交换。

1.开放性:OPC协议是一种开放的协议,可以在不同的硬件和软件平台上实现,而不受厂商限制。

2.标准化:OPC协议是一种标准化的协议,以确保不同的设备和软件之间可以互相通信和交换数据。

3.可扩展性:OPC协议支持多种通信协议和数据格式,可以根据实际需求进行扩展和定制。

4.实时性:OPC协议能够提供实时的数据访问和控制,保证工业自动化系统的高效性和高可用性。

总结来说,OPC协议是一种用于工业自动化和过程控制系统中的通信协议,通过提供统一的接口和通信协议,实现设备之间的数据交换和通信。

它具有开放性、标准化、可扩展性和实时性等特点,在工业自动化领域得到广泛应用。

OPC通讯配置详解

OPC通讯配置详解

OPC通讯协议解析1 通讯步骤1.1 第一问OPC Client和OPC Server之间通讯谁是主动的?答:当然是OPC Client。

1.2 第二问OPC Client第一次动作做了什么?答:从大多数OPC Client行为来看,一是自动遍历本机已注册的OPC Server列表名称,二是等待用户定义预访问的OPC Server的信息。

1.3 第三问OPC Client第二次动作做了什么?答:OPC Client的第一步动作会产生分支,访问本地OPC Server的这个分支就不再说了。

要分析的是网络方式访问OPC Server这个分支。

第二个动作是根据用户指定的IP地址或计算机名去查询远程计算机上已注册的OPC Server列表名称。

从这步开始就比较复杂了。

1.4 第四问OPC Client是用什么协议去和远程计算机交流的?答:用的是TCP/IP这个协议。

OPC Client用TCP/IP 135端口去打开远程计算机的那一扇门。

简单解释下:在Windows操作系统中,135端口主要用于使用PRC协议并提供DCOM (分布式组件对象模型)服务,通过RPC可以保证在一台计算机上运行的程序可以顺利地执行远程计算机上的代码。

使用DCOM可以通过网络直接进行通信,能够跨包括HTTP 协议在内的多种网络传输。

多年来,135端口一直被人利用。

1.5 第五问OPC Client去访问远程计算机的TCP135这扇门时,第一道关卡是谁?答:网络安全防火墙是第一关卡,网络安全放火墙中,如果不允许远程计算机的TCP 135端口,那么连接就被掐断了。

后续的通讯就无法进行。

要想能向下进行,网络安全防火墙必须允许对TCP 135这扇门的访问。

这里需要在防火墙中将135端口例外操作。

1.6 第六问各系统的安全策略有什么不同?答:(一)Windows 2000的安全策略:支持来访者以自己的身份进行验证,且不拒绝来宾用户从网络中访问,来宾用户默认启用。

OPC介绍

OPC介绍

OPCITEMSTATE OPCITEMDEF OPCITEMRESULT
OPCITEMSTATE
This structure is used by IOPCSyncIO::Read typedef struct { OPCHANDLE hClient; // the client provided handle for this item FILETIME ftTimeStamp; WORD wQuality; WORD wReserved; VARIANT vDataValue; } OPCITEMSTATE;




OPC是一个工业标准。 OPC由一些世界上居领先地位的自动化系统和硬件、 软件公司与微软(Microsoft)紧密合作而建立的。 OPC定义了应用Microsoft操作系统在基于PC 的客户 机之间交换自动化实时数据的方法。 管理这个标准的国际组织是OPC基金会。
1.2、OPC产生背景
在过去,为了存取现场设备的数据信息,每一个应用 软件开发商都需要编写专用的接口函数。由于现场设备的 种类繁多,且产品的不断升级,往往给用户和软件开发商 带来了巨大的工作负担。通常这样也不能满足工作的实际 需要,系统集成商和开发商急切需要一种具有高效性、可 靠性、开放性、可互操作性的即插即用的设备驱动程序。 在这种情况下,OPC标准应运而生。 OPC是一种软件接口标准。
b、组对象(Group) 组对象维护自身的信息,同时包容并逻辑组织 OPC数据项(Item)。 OPC组对象(Group)提供了客户组织数据的 一种方法,组是应用程序组织数据的一个单位。客 户可对之进行读写,还可通过组对象设置客户端的 数据更新速率以及提供读取OPC Item值的接口。
c、数据项对象 数据项是读写数据的最小逻辑单位,一个项与一 个具体的位号相连。项不能独立于组存在,必须隶属 于某一个组。 OPC数据项是服务器端定义的对象,通常指向设 备的一个寄存器单元。OPC客户对设备寄存器的操作 都是通过其数据项来完成的,通过定义数据项,OPC 规范尽可能的隐藏了设备的特殊信息,也使OPC服务 器的通用性大大增强。 每个数据项都有值(Value)、品质(Quality)、时间 戳(Timestamp)三个属性。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

OPC详解
名词解释
OPC——OLE for Process Contrl,微软公司对象链接和嵌入技术在过程控制方面的应用,是一系列接口、方法和属性的标准集。

它基于OLE、COM、DCOM技术、XML,采用客户端/服务器(Client/Server)结构,将通讯协议与设备/应用隔离的技术。

微软的OLE、COM定义了各种不同的软件如何交互使用和分享数据,从而使得OPC能够提供通用的接口规范,用于各种过程控制设备之间的通讯,不论过程中采用何种应用软件和硬件设备。

OLE——Object Linking & Embeding,对象链接与嵌入,也就是现在的微软的ActiveX。

传统技术与OPC技术
传统的过程控制系统是一对一的系统,任何一种HMI等上位监控软件或其它应用软件,在使用某种硬件设备时都需要开发专用的驱动程序。

系统构建完成后的最终结果是:
1种软件要使用N类硬件设备需要开发N个驱动程序;
M类软件要使用N类硬件设备需要开发M*N个驱动程序;
每增加1个新的应用软件需要另外开发N个硬件设备的驱动程序;
每增加1个新的硬件设备需要为M个软件开发新的设备驱动程序。

基于OPC技术的过程控制系统结构
基于OPC技术的过程控制系统则可以完美地解决传统方式种的上述问题。

任何一种设备只需要提供一种驱动就可以供任何软件系统使用,系统构建完成后的最终结果是:
M类软件要使用N类硬件设备只需要开发N个驱动。

每增加1个新的应用软件不需要另外开发硬件设备的驱动程序;
每增加1个新的硬件设备只需要为开发1个新设备的驱动程序; OPC服务器所兼容的设备分类
硬件设备:DCS,PLC,扫描仪,电子设备…
应用软件:HMI,历史数据库,震动检测器…
通讯协议:DDE,Modbus,ODBC,GenCS…
操作系统:Windows,UNIX,VMS,Macintosh,嵌入式OS…
即OPC服务器可以从上面任何一种形式的数据产生实体中读取数据。

这个实体可以是霍尼韦尔PHD的Application,也可以是Modbus 的通讯协议,还可以是一种PLC,也就是一种Device(硬件设备),或者是一种Platform。

配置时的几个关键概念
Chanel——通道是一个从PC到一个或多个外部设备之间的传播媒介。

一个通道可以用来代表一个串行端口(一个安装在个人电脑上的卡或是以太网接口)。

Device——设备代表了与服务器进行通信的PLC或其他硬件。

它受限于Channel所选择的设备驱动程序(Device driver)。

Group——对tags的分类管理,自定义的。

类似于Java中的包。

Tag——一个Tag代表与服务器进行通信的PLC或其它硬件设备上的一个地址。

服务器允许动态标签(客户端自定义创建)和用户定义的静态标签(服务端管理人员创建的标签)。

动态标签是直接进入
了OPC客户端和指定设备存取数据。

静态标签在服务器被创建的且支持标签扩展,他们可以从OPC客户浏览,支持标签浏览。

————济南祥控自动化设备有限公司。
