广域保护系统应用研究
广域保护系统的应用研究
摘要：在分析传统保护局限性的基础上，论述了广域保护提出的背景及其现状，研究了广域保护的性能、功能组成、功能划分和功能结构，给出了广域备自投控制策略需注意的几个关键问题，为广域保护的新原理、新算法和实际应用提供了基础支撑。
关键词：广域保护系统；性能；功能
中图分类号：tm77 文献标识码：a 文章编号：1007-9599 （2012）24-0066-02
为保证电网的安全稳定运行，我们设置了如下的三道防线来保护力系统：
第一道防线：快速可靠的继电保护、有效的预防性控制措施，确保电网在发生常见的单一故障时保持电网稳定运行和电网的正常
供电；第二道防线：采用稳定控制装置及切机、切负荷等紧急控制措施，确保电网在发生概率较低的严重故障时能继续保持稳定运行；第三道防线：设置失步解列、频率及电压紧急控制装置，当电网遇到概率很低的多重严重事故而稳定破坏时，依靠这些装置防止事故扩大，防止大面积停电。
其中继电保护装置是保护电网安全稳定运行的第一道防线，它能够高速、准确地切除负荷，快速隔离故障；但是继电保护发展到现在，也有其局限性，如下：目前的继电保护基于本地和就近量构成，反映的只是系统某点或局部区域有限的运行状态，不能反映较大区域电网的安全运行水平。
电保护装置之间靠定值大小和时间长短配
合，整定困难，配合有限，难以对系统进行优化控制。
继电保护和安全自动装置之间相互独立，不能进行数据共享，因而相互之间缺乏配合。
为适应电力系统发展的需要，解决现有保护、控制系统难以反映区域电力系统运行状态，缺乏相应配合协调的难题，基于网络通信、多点信息综合比较判断的广域保护系统成为当前电力系统关注的
研究课题之一[1-3]。
1 现状及存在问题
广域保护的概念首次出现在由瑞典学者于1997年在ieee上发表的wide areas protection against voltage collapse（广域保护应对电压崩溃）。
国际大电网会议对广域保护的功能和控制目标做了一个定义。
如图1所示。
图1 广域保护的功能和控制目标示意图
由上图可以看出广域保护系统的动作时间是0.1s～100s，其实施的控制操作基本包括了我国的第二、第三道防线的范畴。
广域保护系统既要具备判断故障位置、切除故障元件的继电保护功能，又要具备对故障或受扰动后的系统进行稳定控制的功能，将确保电力系统安全稳定运行的“三道防线”功能集成到一个系统中。
随着数据通信技术的飞速发展和普及，电力光纤数据网的建立，使得故障发生时电网信息共享成为了可能，也为广域保护系统的应用创造了条件。
从信息论的角度来看，广域保护系统获取了更多的信息，因此
基于多点的电气信息而进行区域保护方案的设计将比传统的“点”、“线”保护具有天然的原理优势。
可以预见，基于电网多点电气信息的“面”保护—区域保护将成为继电保护的发展方向其中根据相应电网通信的特点改善与规范广域继电保护算法，制定符合广域电网的合理系统结构，深入研究保护区构成与动作策略成为实现有效广域继电保护的关键。
2 研究技术基础原理
广域保护控制系统结构
广域保护系统的结构一般由广域保护主站和广域保护子站构成，如图2所示：
图2 广域控制保护组成示意图图3 区域保护范围界定
广域保护系统采用集中式决策控制结构，系统中各子站/执行站间不进行信息传输，只与主站有通道联系，简化了信息传输通道。
集中决策利用区域信息，便于优化、协调，实现区域最有控制。
子站/执行站只有采集、上送和执行控制主站命令的功能，无决策功能，简化了控制子站/执行站的结构和功能。
由于主站需汇集所有数据，进行分析、决策，因此主站一直运行于较重的负荷状态。
在便于优化、协调的同时，也增加决策的风险，一旦部分重要通道或主站自身故障，将付出巨大的控制代价。
集中式决策控制系统对网络的可靠性要求非常高，在任何情况下，网络通信都不能中断。
可以配置双主站系统。
2.1 广域保护主站
广域保护主站是区域网络保护层，主要对变电站之间的联络线进行保护和控制，对信息进行综合分析做出相应的决策。
广域保护主站保护区域包括了若干个变电站以及其相互之间的输电线路。
区域范围的界定以变电站来划分，保护区域包括与该区域内所有变电站相关联的输电线路。
如图3所示，变电站b1、b2、b3、b4、b5组成的区域系统。
保护区域是l1、l2、l3、l4、l5线路。
电网规模很大，且区域与区域之间有电气联系的，可以构成大电网。
分区的原则是根据通信传输速度和信息处理能力。
一般情况下应该使两个区域之间的电气联系最少。
两个区域电网的网络保护都包含联络线路，当联络线路故障时，与之相连的两个区域电网保护均可以识别故障发出指令切除故障。
对于区域网络保护，主要采用电流差动、阻抗方向、功率方向等元件识别故障点，见图4。
图4 区域保护原理示意图图5 站域保护范围界定
通过采集多端变电站的电气量信息，广域保护主站能够实现广域电流差动保护、t接线路的多端光差保护、开关拒动远跳保护、广域备自投等常规保护装置不能实现的功能。
2.2 广域保护子站
广域保护子站安装在本区域内各相关变电站内，执行变电站范围内的主保护及后备保护功能，并负责将这些中间测量结果向上层区域保护单元传送，接受并执行广域保护主站的决策结果。
广域保护子站仅依赖于本变电站和联络线路对侧的信息，就能很好完成的保护功能，又被称为站域保护。
站域保护主要负责就地信
息的实时采集包括电压，电流，断路器状态，以及从通讯通道得到对侧线路数据。
根据实时数据计算出故障的基本信息，如各条线路的故障方向、断路器位置状态信息。
根据故障的基本信息，执行站域保护功能。
站域保护能够实现线路主保护、母差保护、变压器差动保护以及后备保护与低频低压减载功能，使保护与控制功能形成一个有机整体。
站域范围界定为该变电站与其他变电站相连输电线路对侧断路器内的范围。
也就是站域范围不跨越变电站进出线路对侧断路器构成的边界。
3 广域备自投控制策略
3.1 运行方式识别
网络备自投控制策略是针对特定的运行方式有效，应准确反映“设定的区域”内电网运行状态的变化，包括元件投停、元件间关联属性、故障后可能的孤网方式、潮流有向图、备用联络通道以及可操作的开关状态。
3.2 和保护配合
（1）躲重合闸时间
工作电源故障跳闸后，网络备自投整定延时应躲过线路开关重合闸时间（包括慢速重合闸的场合），时间应保留一定的裕度。
重合成功，则闭锁备自投。
重合不成功时，执行备自投。
（2）和母线保护配合
如果在母线及其相连设备（如电压互感器）故障引起失电的情况
下，应闭锁备自投，避免将备用电源自动投入到故障母线，对母线及其相连设备（如电压互感器）再次冲击，导致设备损坏，事故扩大。
对部分110kv站母线段未配置母线保护装置的情况，借助开关状态，辅助电气量变化以及延时判断母线故障。
3.3 和安全稳定控制装置/系统配合
在电力系统承受“严重故障”扰动后，安全稳定控制装置/系统（简称“稳控”）采取必要的控制措施，比如切负荷，保证系统安全稳定运行。
通常，稳控控制的负荷，必须保证在需要时能有效地被切除，同时闭锁备自投恢复供电。
通过采集稳控动作信号，辅助电气量变化，修改备自投的控制策略，实现备自投动作的选择性。
4 展望
如果说数字化变电站是电网向智能化迈出的第一步，实现了从控制电缆向通信光缆的转换，或者说从模拟量向数字量的转换，实现了变电站内数据资源的共享，但其原理还是停留在单个变电站、单端电气量的保护模式，未从根本上从网的角度去分析和解决电网问题。
广域保护系统可以理解为智能化电网的雏形，其主要目的是从预防控制的角度提高电网的自愈能力，快速隔离故障能力，随着光纤网络的全面完善，通信可靠性的不断提高，数据传输的快速性和可靠性进一步解决后，广域保护及预防控制系统可以对电网实现真正意义上的智能化。
参考文献：
[1]massoud a.toward self2healing energy inf rast ructu resystems.ieee computer applications in power，200 1，14（1）.
[2]谢小荣，肖晋宇，童陆园.采用广域测量信号的互联电网区间阻尼控制[j].电力系统自动化，2004，28（2）.
[3]毕天姝，阳春发，黄少锋.基于改进petri网模型的电网故障诊断方法[j].电网技术，2005，29（21）.。

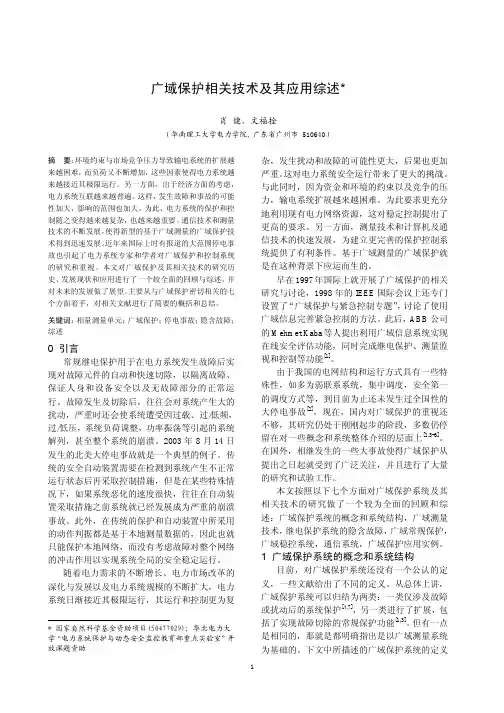

广域保护相关技术及其应用综述
