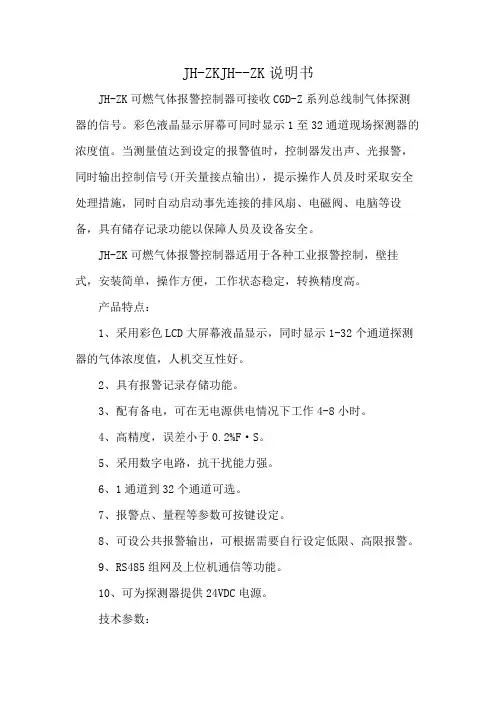

JH-ZKJH--ZK说明书JH-ZK可燃气体报警控制器可接收CGD-Z系列总线制气体探测器的信号。
彩色液晶显示屏幕可同时显示1至32通道现场探测器的浓度值。
当测量值达到设定的报警值时，控制器发出声、光报警，同时输出控制信号(开关量接点输出)，提示操作人员及时采取安全处理措施，同时自动启动事先连接的排风扇、电磁阀、电脑等设备，具有储存记录功能以保障人员及设备安全。
JH-ZK可燃气体报警控制器适用于各种工业报警控制，壁挂式，安装简单，操作方便，工作状态稳定，转换精度高。
产品特点：1、采用彩色LCD大屏幕液晶显示，同时显示1-32个通道探测器的气体浓度值，人机交互性好。
2、具有报警记录存储功能。
3、配有备电，可在无电源供电情况下工作4-8小时。
4、高精度，误差小于0.2%F·S。
5、采用数字电路，抗干扰能力强。
6、1通道到32个通道可选。
7、报警点、量程等参数可按键设定。
8、可设公共报警输出，可根据需要自行设定低限、高限报警。
9、RS485组网及上位机通信等功能。
10、可为探测器提供24VDC电源。
技术参数：1、检测点位：支持32个探测点位。
2、显示像素：640×480彩色液晶显示屏。
3、扫描周期：32点低于4秒。
4、记录存储：2000条报警记录。
5、控制输出：继电器开关量输出，容量24VDC/1A或220VAC/1A。
6、报警分贝：300mm声压〉100dB。
7、温度范围：-10～55℃。
8、湿度范围：10～90%RH（非凝结）。
9、功耗：25W（不含现场探测器）。
10、工作电源：220VAC。
11、安装方式：壁挂式或者机柜镶嵌式安装。
12、重量：约15Kg。
13、外形尺寸：475×385×120mm(高*宽*厚)。
可燃气体报警控制器操作说明
可燃气体报警控制器操作说明操作前的准备：1.确保可燃气体报警控制器已经安装在指定位置，并通过相关传感器连接到需要监测的区域。
2.确保可燃气体报警控制器的电源已经接通，并处于正常工作状态。
3.在启动可燃气体报警控制器之前，应该对其进行初次校准。
校准方法可参考设备的相关说明书。
操作步骤：1.启动可燃气体报警控制器：按下控制器上的电源按钮，确认控制器已经处于工作状态。
此时，控制器会进行自检，显示屏上会显示正常工作信息。
2.监测气体浓度：通过控制器上的显示屏，可以实时监测到各个传感器所监测的气体浓度。
控制器通常配备有多个通道，可以同时监测多种不同的气体。
3.设置警报参数：根据需要，可以通过控制器的菜单功能进行警报参数的设定。
一般可以设定上下限警报值，当气体浓度超出设定的警报值范围时，控制器会发出声光报警信号。
同时，可以设定报警延迟和报警方式等相关参数。
4.查看报警记录：控制器会记录下警报事件的发生时间、气体浓度等信息。
通过控制器的相关功能，可以查看和导出这些报警记录，以便进行分析和处理。
5.执行应急措施：当发生气体泄漏或超出警报范围时，及时采取应急措施非常重要。
根据安全规程和现场情况，及时进行紧急疏散、封堵气源等应急处理措施，确保人员和设备的安全。
6.维护保养：定期对可燃气体报警控制器进行检查和维护保养，以确保其正常工作。
尤其要定期清洁和校准传感器，更换电池等。
注意事项：1.在操作可燃气体报警控制器时，应仔细阅读相关说明书，并按照指示进行操作。
控制器的操作方法和菜单功能可能因不同的品牌和型号而有所不同。
2.在设定警报参数时，要根据实际气体浓度和安全需求进行合理设定。
过高或过低的警报值都可能导致误报或漏报的问题。
3.在执行应急措施时，要根据相关安全规程和应急预案进行操作，确保人员和设备的安全。
gds报警是什么意思

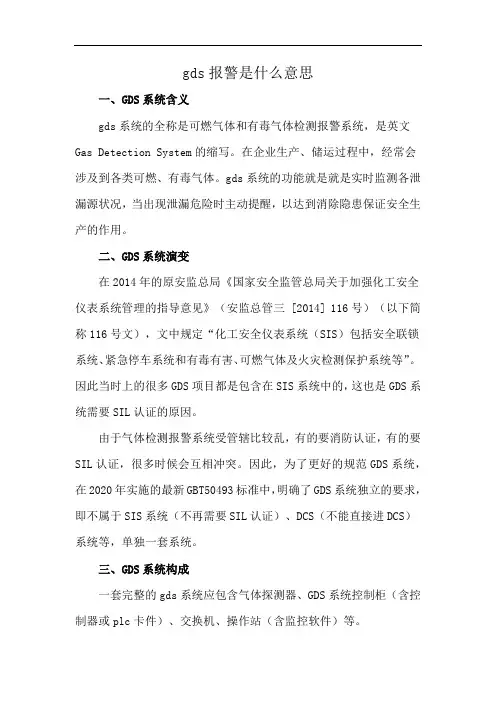

gds报警是什么意思
一、GDS系统含义
gds系统的全称是可燃气体和有毒气体检测报警系统，是英文Gas Detection System的缩写。
在企业生产、储运过程中，经常会涉及到各类可燃、有毒气体。
gds系统的功能就是就是实时监测各泄漏源状况，当出现泄漏危险时主动提醒，以达到消除隐患保证安全生产的作用。
二、GDS系统演变
在2014年的原安监总局《国家安全监管总局关于加强化工安全仪表系统管理的指导意见》（安监总管三 [2014] 116号）（以下简称116号文），文中规定“化工安全仪表系统（SIS）包括安全联锁系统、紧急停车系统和有毒有害、可燃气体及火灾检测保护系统等”。
因此当时上的很多GDS项目都是包含在SIS系统中的，这也是GDS系统需要SIL认证的原因。
由于气体检测报警系统受管辖比较乱，有的要消防认证，有的要SIL认证，很多时候会互相冲突。
因此，为了更好的规范GDS系统，在2020年实施的最新GBT50493标准中，明确了GDS系统独立的要求，即不属于SIS系统（不再需要SIL认证）、DCS（不能直接进DCS）系统等，单独一套系统。
三、GDS系统构成
一套完整的gds系统应包含气体探测器、GDS系统控制柜（含控制器或plc卡件）、交换机、操作站（含监控软件）等。
有关可燃气体探测报警系统的概述
有关可燃气体探测报警系统的概述摘要：随着经济的不断发展，城市建筑建设越来越密集，一旦在城市群中发生可燃气爆炸事故，就会造成群死群伤。
所以在建设工程中，可燃气体探测报警系统的重要性尤为突出，它是建筑安全设施中不可缺失的一部分。
本文简单阐述可燃气体探测报警系统的功能、安装与调试问题，为相关工作人员提供参考。
关键词：可燃气体；报警；传感器；安装；调试；在我国，生产行业使用可燃气体较为广泛，在生产使用过程中不可避免有泄露的情况发生。
当可燃气体与空气中的氧气充分混合后，遇到明火就会产生爆炸。
所以在早期发现可燃气体泄漏就会避免灾难的发生。
一.可燃气体探测报警系统概述可燃气体探测报警系统是火灾自动报警系统的子系统。
它是由可燃气体探测器、可燃气体报警控制器和火灾声光警报器组成，能够在保护区域内监测泄漏气体的浓度，当浓度低于爆炸下限时提前报警，从而预防可燃气体泄漏引发的火灾和爆炸事故的发生二.可燃气体探测报警系统工作原理当可燃气体发生泄漏时，释放缘最近的可燃气体探测器通过传感器监测到泄漏气体，通过探测器收集到的电信号上传至控制器，同时控制器进行浓度识别并发出警报，由控制器的二级报警设定与联动关系启动联动设备，最终将信息汇总到上位机平台。
具体流程见图1图1 可燃气体探测报警系统工作原理三.可燃气体探测报警系统各组件及功能介绍可燃气体探测报警系统是火灾自动报警系统的子系统，也是预警系统。
提前起到警示作用，防止事故灾害进一步扩大。
它的组件主要包含：传感器、探测器、控制器等。
一是传感器的功能：是指在系统中监测可燃气体浓度变化的元件，它包含催化燃烧式传感器、电化学式传感器、半导体式传感器、红外式传感器、PID式传感器。
其中催化燃烧式传感器是气体报警领域使用最广泛的传感器之一，它具有输出信号线形好、指数可靠、价格便宜、无与其他非可燃气体的交叉干扰等特点。
催化燃烧式传感器的核心部件是一个高纯度金属铂线圈外表面包覆着催化剂的球体，在特定的温度下，当可燃气体与该球体接触时会在表面发生剧烈的无焰燃烧反应，其热量导致铂线圈温度变化，温度的变化又与铂线圈阻值成比例关系。
CA-2100E可燃气体报警控制器使用说明书(新机)
CaatmCA-2100E型可燃气体报警控制器使用说明书珠海创安电子科技有限公司目录第一概述 (2)第二技术参数 (2)一、主要技术指标 (2)二、主要特点 (2)第三系统组成 (2)第四控制器的功能 (3)一、系统控制面板 (3)1、系统控制面板示意图 (3)2、系统控制面板功能说明 (3)二、菜单 (4)三、系统开机流程 (5)四、菜单功能 (5)2、登记功能 (6)3、记录功能 (6)4、联动功能 (6)5、测试功能 (7)五、系统故障功能 (8)六、系统报警功能 (8)第五控制器的安装与维护 (9)一、控制器的安装 (9)1、一般事项 (9)2、注意事项 (9)3、安装及布线 (9)4、输出端子 (9)5、CA-2100E接线板 (10)二、控制器的维护 (10)三、输出接线 (10)四、故障分析与排除 (11)第一概述CA-2100E系列可燃气体报警控制器是总线制分布的智能型可燃气体泄漏报警设备，它适用于燃气机房、餐饮饭店、加气站、住宅小区等可燃气体使用场所。
是探测区域为1~20个监测点的控制器，配接本公司CA-217A PLUS系列可燃气体探测器一起组成一个监测系统，根据需要可选择输出开关量信号或脉冲信号，以驱动相应的连动装置。
CA-2100E系列控制器具有时钟显示，能实时反映各通道的浓度在不同时段的情况，报警时能指示第一报警时间，能方便现场查看，让维护方便快捷。
第二技术参数一、主要技术指标●系统容量：可连接探测器最大容量：20个；可选择物理地址：01 ~ 20；●显示方式：中文液晶显示屏显示；●检测范围：1~100 % LEL ；●精度：小于±5%LEL ；●给探测器供电：DC24V2A；●最大输出电流：4A；●主电电源：AC220V±15%，50Hz±1；●备电电源：DC12V/5A h×2；●通信方式：RS485；●信号线传输距离：≤1000m；●使用环境：温度-25℃～＋55℃相对湿度≤95%；●外形尺寸：360mm长×238mm宽×98.5mm厚；●整机重量：约7.5kg；●产品类型：多路、非防爆型、壁挂式可燃气体报警控制器。
可燃气体气体监测报警系统(网络版)
可燃气体气体监测报警系统(网络版)应用领域可燃气体气体监测报警系统(网络版)广泛应用于石油化工、工业生产、冶炼锻造、电力、煤矿、隧道工程、环境监测、污水治理、生物制药、家居环保、畜牧养殖、温室培植、仓储物流、酿造发酵、农业生产、消防、燃气、楼宇建造、市政企业、学校实验室、科研中心等行业。
总线型可燃气体气体监测报警系统(网络版)每个固定式可燃气体气体报警器与主机之间的通讯线（或电源连接线）都是共用的，这样的方式组成的可燃气体气体监测报警系统(网络版)就是总线型可燃气体气体监测报警系统(网络版)。
这种方案一般适用于固定式可燃气体气体检测仪安装点集中、数量较多的环境中。
安帕尔公司总线型可燃气体气体监测报警系统(网络版)单路最大可以支持255路的气体检测仪（如需扩展固定式气体检测仪数量，可通过增加安帕尔相应中继器来实现）。
总线型可燃气体气体监测报警系统(网络版)可连接安帕尔服务器，实现物联网监控功能每个固定式可燃气体气体报警器与主机之间的通讯线（或电源连接线）都是共用的，这样的方式组成的可燃气体气体监测报警系统(网络版)就是总线型可燃气体气体监测报警系统(网络版)。
这种方案一般适用于固定式可燃气体气体报警器安装点集中、数量较多的环境中。
安帕尔公司总线型可燃气体气体监测报警系统(网络版)单路最大可以支持255路的气体报警器（如需扩展固定式气体报警器数量，可通过增加安帕尔相应中继器来实现）。
总线型可燃气体气体监测报警系统(网络版)可连接安帕尔服务器，实现物联网监控功能总线型可燃气体气体监测报警系统(网络版)适用的通讯信号方式如下：1.数字信号RS-485总线通讯2.数字信号CAN总线通讯3.数字信号RS-422总线通讯总线型可燃气体气体监测报警系统(网络版)方案图如下：注：总线型可燃气体气体监测报警系统(网络版)通讯方式选择请来电咨询！无线型可燃气体气体监测报警系统(网络版)固定式无线可燃气体气体报警器将现场检测到的气体浓度等数据通过无线通讯方式传输到主机，采用这种通讯方式的可燃气体气体监测报警系统(网络版)即为无线可燃气体气体监测报警系统(网络版)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可燃气体气体监测报警系统（网络版)
应用领域
可燃气体气体监测报警系统(网络版)广泛应用于石油化工、工业生产、冶炼锻造、电力、煤矿、隧道工程、环境监测、污水治理、生物制药、家居环保、畜牧养殖、温室培植、仓储物流、酿造发酵、农业生产、消防、燃气、楼宇建造、市政企业、学校实验室、科研中心等行业。
总线型可燃气体气体监测报警系统(网络版)
每个固定式可燃气体气体报警器与主机之间的通讯线(或电源连接线）都是共用的,这样的方式组成的可燃气体气体监测报警系统(网络版）就是总线型可燃气体气体监测报警系统(网络版)。
这种方案一般适用于固定式可燃气体气体检测仪安装点集中、数量较多的环境中。
安帕尔公司总线型可燃气体气体监测报警系统(网络版)单路最大可以支持255路的气体检测仪(如需扩展固定式气体检测仪数量，可通过增加安帕尔相应中继器来实现)。
总线型可燃气体气体监测报警系统(网络版)可连接安帕尔服务器,实现物联网监控功能
每个固定式可燃气体气体报警器与主机之间的通讯线（或电源连接线）都是共用的，这样的方式组成的可燃气体气体监测报警系统（网络版)就是总线型可燃气体气体监测报警系统(网络版)。
这种方案一般适用于固定式可燃气体气体报警器安装点集中、数量较多的环境中。
安帕尔公司总线型可燃气体气体监测报警系统（网络版)单路最大可以支持255路的气体报警器(如需扩展固定式气体报警器数量,可通过增加安帕尔相应中继器来实现)。
总线型可燃气体气体监测报警系统(网络版）可连接安帕尔服务器,实现物联网监控功能
总线型可燃气体气体监测报警系统(网络版)适用的通讯信号方式如下：
1.数字信号RS-485总线通讯
2.数字信号CAN总线通讯
3.数字信号RＳ-42２总线通讯
总线型可燃气体气体监测报警系统(网络版)方案图如下:
注：总线型可燃气体气体监测报警系统（网络版）通讯方式选择请来电咨询!
无线型可燃气体气体监测报警系统(网络版)
固定式无线可燃气体气体报警器将现场检测到的气体浓度等数据通过无线通讯方式传输到主机,采用这种通讯方式的可燃气体气体监测报警系统(网络版)即为无线可燃气体气体监测报警系统（网络版)。
无线可燃气体气体监测报警系统（网络版)主要组成部分有:固定式无线可燃气体气体检测仪、气体报警控制主机(带无线接收功能)、PＣ/手机等终端、路由器、中继器、网关、安帕尔服务器平台等。
安帕尔公司成熟的无线通讯可燃气体气体监测方案有:WIFI、Zｉgbee、LＯRA、4３3M、８
０0M、GPRS／3Ｇ／４G。
根据无线通讯方式的特点，无线可燃气体监测系统
固定式无线可燃气体气体报警器将现场检测到的气体浓度等数据通过无线通讯方式传输到主机,采用这种通讯方式的可燃气体气体监测报警系统（网络版)即为无线可燃气体气体监测报警系统(网络版)。
无线可燃气体气体监测报警系统(网络版）主要组成部分有：固定式无线可燃气体气体报警器、气体报警控制主机(带无线接收功能)、PC/手机等终端、路由器、中继器、网关、安帕尔服务器平台等。
安帕尔公司成熟的无线通讯可燃气体气体监测方案有：WIFＩ、Ziｇｂｅe、LORA、4３3M、80０M、GPRS/3Ｇ／4Ｇ。
根据无线通讯方式的特点,无线型可燃气体气体监测报警系统（网络版)可分类为如下:
1、可燃气体气体监测报警系统(网络版）。
主要适合ziｇｂee、80０M 无线通讯方案。
系统图如下：
２、点对点型无线信号通讯可燃气体气体监测报警系统(网络版）。
主要适合ＬＯRＡ、433M、８00M无线通讯方案。
系统图如下：
3、ＷIFI无线信号通讯可燃气体气体监测报警系统(网络版)。
系统图如下:
4、GＰRS/3G/４G无线信号通讯可燃气体气体监测报警系统（网络版）。
系统图如下：
注:无线型可燃气体气体监测报警系统（网络版)通讯方式选择请来电咨询厂家!
分线型可燃气体气体监测报警系统(网络版)
每个固定式可燃气体气体报警器与主机之间的通讯线（或电源连接线)都是独立的，这样的方式组成的可燃气体气体监测报警系统(网络版)就是分线型可燃气体气体监测报警系统(网络版）。
这种方案一般适用于固定式可燃气体气体报警器安装点分散的环境中。
安帕尔公司分线型可燃气体气体监测报警系统（网络版）最大可以支持16路的气体报警器。
分线型可燃气体气体监测报警系统(网络版)可连接安帕尔服务器,实现物联网监控功能
分线型可燃气体气体监测报警系统(网络版)简介
每个固定式可燃气体气体报警器与主机之间的通讯线(或电源连接线)都是独立的,这样的方式组成的可燃气体气体监测报警系统（网络版)就是分线型可燃气体气体监测报警系统(网络版)。
这种方案一般适用于固定式可燃气体气体报警器安装点分散的环境中。
安帕尔公司分线型可燃气体气体监测报警系统（网络版)最大可以支持16路的气体报警器。
分线型可燃气体气体监测报警系统(网络版）可连接安帕尔服务器，实现物联网监控功能
分线型可燃气体气体监测报警系统(网络版）适用的通讯信号方式如下:
1.模拟电流4-2０mA信号通讯
2.模拟电压信号通讯
3.数字Hａrt协议通讯
4.数字频率信号通讯
分线型可燃气体气体监测报警系统(网络版)方案图如下:
注：分线型可燃气体气体监测报警系统(网络版)通讯方式选择请来电咨询厂家!。
