格力空调电路维修及案例分析
格力家用空调维修技术培训课件
客户服务中心故障现象:机型:移机,运行30min 后,室内机出墙处漏水分析与检修经验与体会...KF-23GW/23316E-N5经全面检测发现出水管在过墙处压瘪。
修复后，故障排除。
室内机管路出墙处漏水，说明出墙孔直径过小，同时铜管、排水管、控制线在一起绑扎过松，管子在穿墙时，把排水管拉坏或被挤压。
可把出水管从出墙处截断，重新接一个出水管。
也可在出墙处压瘪的水管内部衬一个粗细相当的铜管，撑起压瘪处；然后把室内机外壳卸下，用嘴反吹排气管，看蒸发吕水槽是否有气泡产生，如有气泡产生，说明压瘪处已被铜管撑起。
故障现象:机型:移机后,运行中漏电保护器跳闸KF-45LW/46316L-JN3分析与检修z现场通电开机,设定制冷状态,室内机与室外机均能运转,检查漏电保护器符合功率要求,并贴有国CCC标志.检查控制线绝缘良好,检测控制部件风机,压缩机电阻阻值正常,用压力表测压力偏低,指针抖动厉害.由此判定制冷系统含有空气.z 停机10min后,从低压端放掉雪种,然后重新抽空、补加雪种至压力为0.5MPa,故障排除。
故障现象:机型:机组不定时跳闸z上门检查,用户新换30A 漏电开关,4mm 2电源线,电压为220V.经判断,电源容量足够,也有可能是机器漏电造成跳闸,经检测,机器各部分负载元件上和内各部分电路均无漏电现象,于是装好机确认无故障后,试机30min 运转正常,初步认为空调正常.z第三天用户又来电反映还是跳闸,再次上门检测,向用户询问得知,用户同时购同型号机3台,同时新换了漏电开关和电源线,另两台空调运转正常,无此现象,于是把另一台空调打开,与其相比,机器运转没有差异,唯一发现这一台空调机器漏电开关发热厉害;z 经分析,有可能是漏电开关的故障.换漏电开关试机正常,再没出现跳闸现象.分析与检修经验与体会...维修时要善于观察与空调有关的第一部位,要充分考虑和分析每一部位运转现象,就能发现故障所在.KF-76LW/E7638L1故障现象:机型:显示E5z从故障代码来看,是低电压保护,经逐一检查,原因可能是过电流保护或电压太低负荷不起空调压缩机工作,查电源198V,室外机压缩机端子处电压为196V.z 重新开机后,压缩机起动跳停,用万用表监测供电电压,瞬间由196降为150V,显然电源容量不足.z 更换电源后一切正常.KF-70LW/E170313L1分析与检修经验与体会...检修电气系统故障时,首先应该分析电路.从电路的“电源、负载、开关、导线”为思路逐步进行检查和分析，逐一地排除故障。

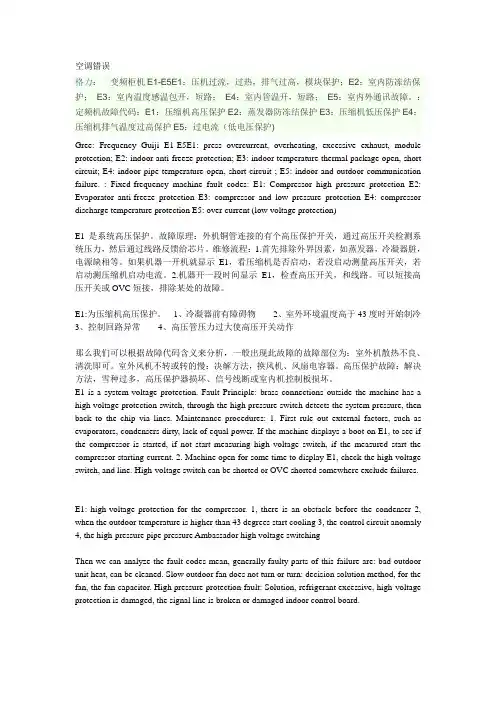

格力空调维修
空调错误格力：变频柜机E1-E5E1：压机过流，过热，排气过高，模块保护；E2：室内防冻结保护；E3：室内温度感温包开，短路；E4：室内管温开，短路；E5：室内外通讯故障。
：定频机故障代码：E1：压缩机高压保护E2：蒸发器防冻结保护E3：压缩机低压保护E4：压缩机排气温度过高保护E5：过电流（低电压保护)Gree: Frequency Guiji E1-E5E1: press overcurrent, overheating, excessive exhaust, module protection; E2: indoor anti-freeze protection; E3: indoor temperature thermal package open, short circuit; E4: indoor pipe temperature open, short circuit ; E5: indoor and outdoor communication failure. : Fixed-frequency machine fault codes: E1: Compressor high pressure protection E2: Evaporator anti-freeze protection E3: compressor and low pressure protection E4: compressor discharge temperature protection E5: over-current (low voltage protection)E1是系统高压保护。
故障原理：外机铜管连接的有个高压保护开关，通过高压开关检测系统压力，然后通过线路反馈给芯片。
维修流程：1.首先排除外界因素，如蒸发器，冷凝器脏，电源缺相等。
如果机器一开机就显示E1，看压缩机是否启动，若没启动测量高压开关，若启动测压缩机启动电流。

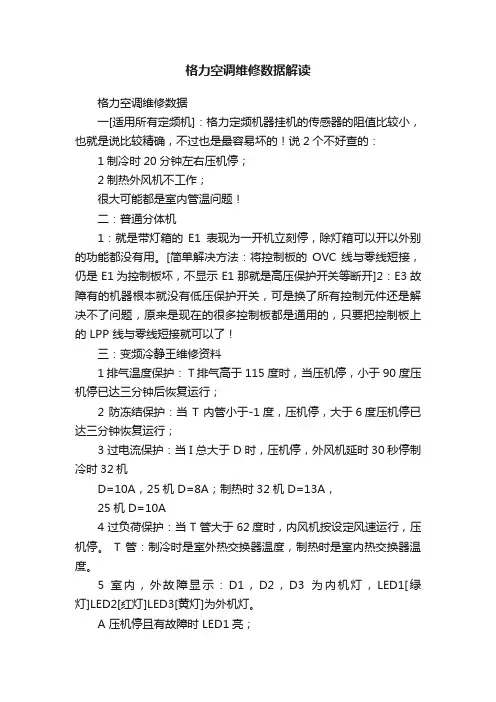

格力空调维修数据解读
格力空调维修数据解读格力空调维修数据一[适用所有定频机]：格力定频机器挂机的传感器的阻值比较小，也就是说比较精确，不过也是最容易坏的！说2个不好查的：1制冷时20分钟左右压机停；2制热外风机不工作；很大可能都是室内管温问题！二：普通分体机1：就是带灯箱的E1表现为一开机立刻停，除灯箱可以开以外别的功能都没有用。
[简单解决方法：将控制板的OVC 线与零线短接，仍是 E1为控制板坏，不显示 E1 那就是高压保护开关等断开]2：E3故障有的机器根本就没有低压保护开关，可是换了所有控制元件还是解决不了问题，原来是现在的很多控制板都是通用的，只要把控制板上的 LPP 线与零线短接就可以了！三：变频冷静王维修资料1排气温度保护： T 排气高于115度时，当压机停，小于90度压机停已达三分钟后恢复运行；2 防冻结保护：当 T 内管小于-1度，压机停，大于6度压机停已达三分钟恢复运行；3 过电流保护：当 I 总大于 D 时，压机停，外风机延时30秒停制冷时32机D=10A，25机 D=8A；制热时32机 D=13A，25机 D=10A4 过负荷保护：当 T 管大于62度时，内风机按设定风速运行，压机停。
T 管：制冷时是室外热交换器温度，制热时是室内热交换器温度。
5 室内，外故障显示：D1，D2，D3为内机灯，LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。
A 压机停且有故障时 LED1亮；B 室外环境温度有故障时 LED3亮；C 室外管温有故障时 LED2亮；D 模块保护时 LED1闪烁；E 压机过载时 LED2与 LED3同时闪烁；F 排气温度有故障时 LED1，LED2，LED3全亮；G 室内 D1压机运行时亮；H 室内 D2时通讯指示，正常时闪烁；I 室内 D3是感温包指示灯，有故障时闪烁。
6 功率模快：各线功能1号线：W 相的负端控制信号；2号线：W 的正端控制信号；3号线：V 的负端控制信号；4号线：V 正端控制信号；5号线：U 的负端控制信号；6号线：U 正端控制信号；7号线：地线；8号线；+5V 线；9号线：+12V 线；10号线：模块保护信号线[模块保护有：过热，过流，欠压保护，保护时模块有微秒极的信号输出]四：变频柜机 E1-E5E1：压机过流，过热，排气过高，模块保护；E2：室内防冻结保护；E3：室内温度感温包开，短路；E4：室内管温开，短路；E5：室内外通讯故障。

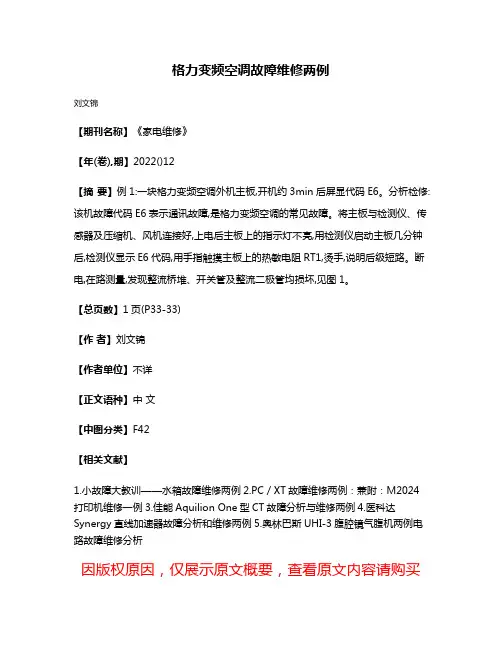

格力变频空调故障维修两例
格力变频空调故障维修两例
刘文锦
【期刊名称】《家电维修》
【年(卷),期】2022()12
【摘要】例1:一块格力变频空调外机主板,开机约3min后屏显代码E6。
分析检修:该机故障代码E6表示通讯故障,是格力变频空调的常见故障。
将主板与检测仪、传感器及压缩机、风机连接好,上电后主板上的指示灯不亮,用检测仪启动主板几分钟后,检测仪显示E6代码,用手指触摸主板上的热敏电阻RT1,烫手,说明后级短路。
断电,在路测量,发现整流桥堆、开关管及整流二极管均损坏,见图1。
【总页数】1页(P33-33)
【作者】刘文锦
【作者单位】不详
【正文语种】中文
【中图分类】F42
【相关文献】
1.小故障大教训——水箱故障维修两例
2.PC／XT故障维修两例：兼附：M2024打印机维修一例
3.佳能Aquilion One型CT故障分析与维修两例
4.医科达Synergy直线加速器故障分析和维修两例
5.奥林巴斯UHI-3腹腔镜气腹机两例电路故障维修分析
因版权原因，仅展示原文概要，查看原文内容请购买。
格力——案例分析
格力电器旗下的“格力”品牌空调，是中国空调业唯一的“世界名牌”产品， 业务遍及全球100多个国家和地区。家用空调产销量连续4年位居世界第一； 2008年12月30日，世界权威的品牌价值研究机构——世界品牌价值实验室举办 的“2008世界品牌价值实验室年度大奖”评选活动中，格力凭借良好的品牌印象 品牌活力，荣登“中国最具竞争力品牌榜单”大奖，赢得广大消费者普遍赞誉。 作为一家专注于空调产品的大型电器制造商，格力电器致力于为全球 格力空调 消费者提供技术领先、品质卓越的空调产品。在全球拥有9大生产基地，4万多名 员工，至今已开发出包括家用空调、商用空调在内的20大类、400个系列、 7000多个品种规格的产品，能充分满足不同消费群体的各种需求；拥有技术专利 近2000项，自主研发的GMV数码多联一拖多机组、离心式大型中央空调、GMatrik直流变频空调等一系列高科技产品填补了国内空白，打破了美日制 冷巨头 的技术垄断，成为从“中国制造”走向“中国创造”的典范，在国际舞台上赢得 了广泛的知名度和影响力. “一个没有创新的企业，是一个没有灵魂的企业；一个 没有核心技术的企业是没有脊梁的企业，一个没有脊梁的人永远站不起来。”展 望未来，格力电器将坚持“自我发展，自主创新，自有品牌”的发展思路，以 “缔造全球领先的空调企业，成就格力百年的世界品牌”为目标，为“中国创造” 贡献更多的力量。
成功的原因是什么呢？？
成本控制 众多基地 广阔市场
核心 科技
人才优势 品牌印象 品牌活力
系列产品 多
2010年7月15日，格力电器在人民大会堂举行 三大核心科技全球首发式。会上，格力电器向 全球发布其最新三大核心科技，即“新一代GMatrik(G10)低频控制技术”、“新型超高效定速压 缩机”和“高效离心式冷水机组”。透析这三项核
格力电器案例分析作业
黄辉
董明珠 肖传能 叶景全 望靖东 黄辉
副总裁
总裁 总裁助理 审计部负责人 董事会秘书 总工程师
2003-05-23 至今
2003-05-23 至今 2003-05-23 至今 2011-03-23 至今 2009-07-21 至今 2012-05-25 至今
3,847,500
21,148,846 --647,888 3,847,500
财务报表分析：格力电器
立于1991年，是目前全 球最大的集研发、生产、销售、服务于一体的专业化空 调企业，2009年销售收入426.37亿元，连续9年上榜美 国《财富》杂志“中国上市公司100强”。格力电器旗 下的“格力”品牌空调，是中国空调业唯一的“世界名 牌”产品，业务遍及全球100多个国家和地区。2005年 至今，格力空调连续5年全球销量领先。2012上半年， 公司实现营业收入483.03亿元，同比增长20.04%;净利 润28.71亿元，同比增长30.06%，继续保持快速、健康 的良好发展态势。2013年,成为中国最具价值品牌50强 榜家电行业榜首。
• (5)创全球知名品牌阶段 • 格力人在成功实现“世界冠军”的目标后，2006 年公司提出“打造精品企业、制造精品产品、创 立精品品牌”战略，努力实践“弘扬工业精神， 追求完美质量，提供专业服务，创造舒适环境” 的崇高使命，朝着“缔造全球领先的空调企业， 成就格力百年的世界品牌”的愿景奋进。
2.机遇和威胁
（1）识别关键会计政策和会计估计 • 根据格力电器财务报告的披露，我们可以知道格力电器经过多年的打 造，形成了纵向一体化的产业链包括前向一体化和后向一体化的产业 链。正是由于格力电器前后向一体化的产业链，形成了格力电器经营 模式的独特性。有众多的子公司和关联企业 • 格力电器通过全资控股格力电器（巴西）有限公司、珠海凌达压缩机 有限公司、珠海格力电工有限公司、珠海新元电子有限公司、珠海凯 邦电机制造有限公司掌控了空调生产所需的核心零部件的供应渠道。 • 格力电器通过股东公司河北京海担保抵押有限公司的股东——十家地 区格力销售公司、全资控股的香港格力销售公司、格力上海销售公司 以及通过定向发行股票进行捆绑的区域销售公司掌控了国内和出口的 大部分销售渠道。在资金结算方面，格力电器将原与银行发生的结算 业务，改为与格力财务公司进行结算。这样就形成了格力电器流畅的 前后向一体化的产业链的经营模式。
空调制冷系统故障分析与维修案例
空调制冷系统故障分析与维修案例空调制冷系统维修案例制冷系统故障是我们维修当中常见的故障，故障现象也是五花八门，千奇百怪，但还是有规律可循，有经验可借鉴。
这里介绍的是空调制冷系统故障的检查步骤，虽不是必须的，但是维修时应顺着此思路进行检修。
一、制冷系统检修要点1、观察内外机的工作情况：如指示灯板的显示情况，内机是否工作，风速输出是否正常，外机风扇、压缩机是否运行，从而判断是电器问题还是系统问题导致的不制冷。
2、检测空调器各项数据：A、空调流水情况，一般内机滴水连续空调正常，但受环境湿度、温度影响只能作为一参考值。
B、进出风口温差，正常的进出风温差应在12-14度，但也会受环境温度、风速的影响。
C、测量系统管路压力值，一般制冷时低压压力在0.45Mpa-0.50Mpa，制热时高压压力在1.8Mpa-2.2Mpa之间，但压力要受环境温度影响，空调进风温度越高，排气压力越高，冷凝温度越高，反之则小；空调负荷越大，吸气压力越高，蒸发温度升高（蒸发器正常蒸发温度在5-7度之间）。
二、制冷系统故障类型1、制冷系统堵：常常发生在毛细管及干燥过滤器处，因为这两个地方是系统中最狭窄的地方，常见的堵塞原因有三种：脏堵、冰堵及焊堵。
A、脏堵一般发生在毛细管的进口处，是因系统内的污物（如焊渣、锈宵、氧化皮等）堵塞了管路，检查时轻轻敲击毛细管处可能会暂时恢复正常，另从管路和元件表面凝露、结霜以及停机时压力恢复速度时间等都可以对堵塞的位置及性质作出判断。
B、冰堵一般发生在毛细管的出口处，是因系统含有水分，在毛细管出口处突然汽化降温而凝结成小冰粒堵塞在毛细管的出口处，判断时可在毛细管出口处用焊枪加热如果效果恢复正常或好转说明是冰堵，或是在空调关机后再开机机器又能制冷一段时间，说明是冰堵，冰堵一般发生在新装机或刚维修过的空调上。
C、焊堵一般也是发生在毛细管的焊接处，现象与脏堵冰堵差不多，多发生在新装机上。
2、制冷系统漏：空调制冷制热的载体是制冷剂，如系统出现漏点，制冷剂泄漏则空调制冷差或完全不制冷，而空调器出现泄漏的地方主要集中在两器的各焊接头、毛细管焊接处、压缩机吸排气管、喇叭口、铜钠子裂、连接管等处，要检查时可先进行目测，重点检查连接管各接头处，泄漏处一般都有油迹。
维修家电案例分析报告范文
维修家电案例分析报告范文一、案例背景随着现代家庭生活水平的提高，家用电器的普及率越来越高，其种类和数量也日益增加。
然而，家电在使用过程中难免会出现各种故障，这就需要专业的维修服务。
本次案例分析旨在通过对一起家电维修实例的详细分析，探讨维修过程中的关键步骤、技术要点以及可能遇到的问题和解决方案。
二、家电故障现象描述本次案例涉及的家电为一台家用空调，用户反映空调在工作时出现不制冷、噪音大、耗电量增加等问题。
经过初步检查，发现空调的室外机风扇转速异常，室内机出风口温度没有明显变化，且空调的运行指示灯闪烁。
三、故障原因分析1. 室外机风扇转速异常可能与电机或风扇叶片有关，需要进一步检查电机的供电线路和风扇叶片是否有损坏。
2. 空调不制冷可能与制冷剂泄漏、压缩机工作异常或冷凝器堵塞有关。
3. 噪音大可能是由于风扇叶片不平衡或电机轴承磨损造成的。
4. 耗电量增加可能与压缩机长时间工作、制冷效果差或电路老化有关。
四、维修步骤1. 安全检查：在开始维修前，首先确保空调的电源已断开，避免触电等安全事故。
2. 检查室外机：对室外机的风扇叶片进行清洁，检查电机的供电线路，必要时更换电机。
3. 检查制冷系统：使用专业工具检测制冷剂的压力，检查压缩机的工作状态，必要时补充制冷剂或更换压缩机。
4. 清洁冷凝器：对冷凝器进行清洁，确保其散热效果良好。
5. 检查电路：对空调的电路进行彻底检查，包括电源线、控制板、传感器等，确保电路连接正常，无短路或老化现象。
6. 测试运行：维修完成后，重新接通电源，对空调进行测试运行，确保所有功能正常。
五、维修结果经过维修，空调的室外机风扇转速恢复正常，制冷效果明显改善，噪音降低，耗电量也有所减少。
用户对维修效果表示满意。
六、案例总结1. 维修家电时，安全是首要考虑的因素，必须确保在断电的情况下进行操作。
2. 故障诊断要全面，不仅要检查明显的故障点，还要考虑到可能的关联问题。
3. 使用专业工具和设备可以提高维修效率和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通讯故障（E6）判断涉及以下几个方面：
? 内机有没有发送信号； ? 外机有没有收到信号； ? 外机有没有发送信号； ? 内机有没有收到信号；
外机通讯电路
内机通讯电路
? 通讯电路：由室外内通讯发送、接收电路及室内外连 接线构成，用于内机和外机之间的通讯，将内机检测 温度与设置温度等信号传递至外机处理，并将外机处 理结果及保护状况传递至内机显示；
? 风机、四通阀控制电路：外风机及四通阀等部件的协 调控制。
通讯故障的原因
★直接原因：当连续一段时间（具体由通讯协议决定）室内机 没有接收到室外机发送的正确信号，则产生通讯故障并保护停机。 ★通讯机制：首先内机向外机发送联络信号，经过室内外连接
新分体（R22）控制器结构
谦者、新分体（ R410a ）控制器结构
2P 、3P 控制器结构
2P 、3P 控制器结构
外机控制器电路组成及作用
? 强电滤波电路：位于外机控制板前端，由保险管、压敏 电阻、放电管、安规电容、共模差模电感、氧化膜电阻 等组成，用于工频交流电源滤波，有PTC电阻限流保护， 并有浪涌吸收电路滤除高电压的干扰；
H5模块保护：直接原因
在开机后，若压缩机由于一些异常原因导致IPM模块 出现过流、或上下桥臂控制电压过低、IPM模块温度过高 （内部的根本原因）则IPM会产生模块保护信号。
过流→指变频模块输出给压缩机三相电流中任意一相的交 流峰值超过保护限值； 控制电压过低→指模块输入直流控制电压低于保护限值； IPM模块温度过高→指模块内部传感器检测到的模块表面 温度过高。
通讯故障案例分析
经检查：外机采用了倒扣变频主板，主板故障指示灯只有 D30闪烁，其余的3个指示灯均不亮；说明整机供电电源 没有问题。进一步检查室外机连接线无松脱情况，由于用 户使用过一段时间，可以确定是控制器问题。进一步用万 用表的直流电压档测试外机接线板零线和通信线之间的电 压，没有0~20V电压跳动的现象，万用表显示0V，说明室 内控制器没有发数据或通信电路损坏。更换外机控制器， 上电测试通信正常，说明是外机控制器损坏。售后退回的 控制器经分析：外机通信电路回路中的13K/2W氧化膜电 阻烧断，造成通信回路断开引起通信故障。
具体处理流程如下: 1.非倒扣电器盒的变频外机：
2. 倒扣电器盒的变频外机 E6通讯故障处理流程如下：
通讯故障案例分析
谦者示E6
经检查，外机主板指示灯三灯均不亮；测试室外 侧接线板，零火线间电压约220V左右；进一步检查
各 室外机连接线，无松脱情况。基本确定是室外机主板 问题。进一步用万用表测试外机主板，发现保险管断 开，IGBT短路，故障得到确认。记录该主板编码型 号，找到相同主板的配件，测试合格，装配上去并固 定好螺钉接好连接线后，测试绝缘电阻合格，开机试 运行一段时间，OK！故障得到解决。
②：测试外机主芯片是否向室内机返回通讯信号。具体测试 点，请参考相应的售后技术指南。如果电压恒为高电平（3.3V左 右）或者恒为低电平（0V左右）则说明外机芯片或则通讯电路 的故障，直接更换外机控制器；
通讯故障的判断处理
2、采用倒扣电器盒的变频外机（2P及2P以上机型）： ? 4个故障指示灯和电源指示灯均不亮； ? 只有D30指示灯闪烁，其余3个故障指示灯均不亮。
一开就有通讯故障。
E6通讯故障
三灯均不亮
(约90%)
三灯常亮
（2%）
只有绿灯闪 （8%）
外机有电，压缩机不 开OK；压缩机开启NO
外机接线板 零火线电压正常？
(约80%)
No
更换外机电器盒
Yes
外机3.3V 电源OK？
外机通讯 信号发送侧② 电压存在跳动？
Yes
No
更换内板
Yes
更换外机 电器盒
电源线/ 室内外连接线
接线板零线
No
与通讯线有0～20V
的接线OK？
Yes
电抗器
电压跳动 ？
连线松脱？ Yes
No
Yes
No
更换内板
更换内板
No 插好端子
调整接线
更换外机电器盒
No 更换外机电器盒
机型是
否匹配？
No
Yes
调换正确
周围电磁 干扰大？
Yes
调换位置
注：
①：测试外机主芯片是否接收到室内机发送信号。具体测试 点，请参考相应的售后技术指南。如果电压值在0—3.3V之间， 说明内机已经发送了信号只是外机没有接收到，可以直接更换外 机板；如果电压恒为高电平（3.3V左右）或者恒为低电平（0V 左右）则可以测量外机接线板上中间的通讯线（2）对零线（N1） 之间的电压，电压在0V至20V左右跳动说明内机有信号发送，外 机没有接收到，属于外机故障，更换外机板。如果没有变动，则 说明内机根本没有发送信号，更换内机控制器；
通讯故障的判断处理
通讯故障首先需要检查内外机机型是否配套(具 体内机搭配什么外机，在内机的包装箱上有明确说 明)。然后检查是否存在室内外连接线接错、松脱、加 长连接线不牢靠或氧化的情况。如两者均正常，可通 过外机板指示灯显示情况来判断：
1、非倒扣电器盒的变频外机： ? 三灯均不亮； ? 三灯长亮（直接更换外机板）； ? 只有绿灯闪烁； ? 外机有电，但压缩机不开没有通讯故障，而压缩机
外机控制器电路组成及作用
? 开关电源电路：利用开关电源芯片周期性控制内部开 关器件的通断来调整输出所需的稳定的低压电压源以 提供后端各种芯片及继电器、感温包等的工作电压；
? 温度检测电路：利用各类感温包采集相应温度以便 DSP根据具体环境作出相应的运算控制，以及在检测 到出现异常情况时及时输出保护信号；
? 整流滤波电路：由大功率整流桥机高电压大容量电解电 容组成，将工频交流电源整流滤波成直流电源，用于后 续电路供电；
? PFC电路：由大电感、大功率IGBT及其控制保护电路组 成，用于提高整机的功率因数，减少对电网的谐波干扰 并具有升压作用；
? IPM逆变电路：由IPM模块及其控制、保护、检测电路 构成，在DSP的控制下，通过IPM模块，将整流升压后 的直流电压转化为可控的三相交流电源输送至压缩机的 永磁同步电动机，从而达到调节压缩机转速的目的；
