红外测温仪的15个应用案例
红外线的热效应的应用实例
红外线的热效应的应用实例红外线的热效应是指物体受到红外线辐射后产生的热现象。
红外线具有穿透力强、不受光线影响以及能够感知物体表面温度等特点，因此在许多领域都有着广泛的应用。
下面将介绍几个红外线热效应的应用实例。
1. 红外线测温仪红外线测温仪是一种利用红外线辐射热效应测量物体表面温度的仪器。
它通过测量物体发射出的红外线辐射能量来推算物体的温度。
红外线测温仪具有非接触性、快速测量、远距离测量等优点，广泛应用于工业生产、医疗诊断、消防安全等领域。
例如，在工业生产中，可以使用红外线测温仪对炉温、机器设备运行温度进行实时监测，以确保工作环境的安全性和稳定性。
2. 红外线夜视仪红外线夜视仪是一种利用红外线辐射热效应实现在夜间或低光环境中进行观察的设备。
人眼无法看到红外线，但红外线夜视仪可以通过接收周围环境中的红外线辐射，显像成可见光图像，从而实现夜间观察。
红外线夜视仪在军事、安防、野外探险等领域具有重要的应用价值。
例如，在军事领域，红外线夜视仪可以在夜间或恶劣天气条件下进行侦查、监视和瞄准，提高作战效率和安全性。
3. 红外线热成像仪红外线热成像仪是一种利用红外线辐射热效应来获取物体表面温度分布图像的设备。
它能够将物体表面的红外辐射能量转化为热图像，通过不同颜色的表示来反映不同温度区域的分布情况。
红外线热成像仪广泛应用于建筑、电力、医疗、环保等领域。
例如，在建筑领域，红外线热成像仪可以用于检测建筑物的能量损失、水电管道的渗漏问题等，以提高建筑的能效性和安全性。
4. 红外线人体感应器红外线人体感应器是一种利用红外线辐射热效应来感知人体存在的设备。
它通过感知人体周围的红外辐射变化来实现对人体动态的检测和跟踪。
红外线人体感应器广泛应用于智能家居、安防监控、自动化控制等领域。
例如，在智能家居中，红外线人体感应器可以用于自动开关灯光、自动调节空调温度等，提高居住的舒适度和便利性。
总结起来，红外线的热效应在红外线测温仪、红外线夜视仪、红外线热成像仪和红外线人体感应器等方面都有着重要的应用。
红外测温仪在电力电缆温度监测中的应用案例研究
红外测温仪在电力电缆温度监测中的应用案例研究摘要：红外测温仪是一种非接触式测温设备，能够准确测量物体表面的温度，因其高精度、快速测量和无需接触等优点，在电力电缆温度监测中得到广泛应用。
本文将通过分析实际应用案例，探讨红外测温仪在电力电缆温度监测中的优势和应用效果。
1. 引言随着电力行业的快速发展，电缆作为输送电能的重要组成部分，其温度的安全监测成为不可忽视的问题。
传统的温度监测方法需要人工接触电缆表面进行测量，不仅测量效率低下且存在安全隐患。
因此，将红外测温仪应用于电力电缆温度监测中成为一种创新而有效的方法。
2. 红外测温仪原理和特点红外测温仪是基于物体发射红外能量与其表面温度的关系进行测温的一种设备。
其原理是通过使用红外探测器检测物体表面发出的红外辐射能量，并将其转换成对应的温度值。
相对于传统的接触式温度测量方法，红外测温仪具有以下特点：2.1 非接触式测温：通过红外技术，红外测温仪能够在不接触电缆表面的情况下进行温度测量，从而大大降低了测量过程中的安全风险。
2.2 高精度测量：红外测温仪可提供高度精确的温度测量结果，其测量误差通常可控制在±0.5°C以内。
2.3 快速测量：红外测温仪具备快速测量能力，可以在几秒钟内完成对大量电缆温度的测量，提高了工作效率。
3. 红外测温仪在电力电缆温度监测中的应用案例3.1 电力变电站中的电缆温度监测在电力变电站中，电缆作为输配电的关键部件，其温度状态直接关系到电力系统的运行安全性。
利用红外测温仪可以对电缆进行全面而快速的温度监测。
通过实时监测电缆的温度变化，可以及时发现异常情况并采取相应的预警和处理措施，保障电力系统的正常运行。
3.2 高温区域的电缆温度监测一些特殊环境中，如电力厂房内的高温区域，传统接触式温度测量方法往往会受到环境的限制，难以进行准确的温度监测。
而红外测温仪可以在高温区域内远程测量电缆表面的温度，提供准确的温度数据，帮助工作人员及时判断设备运行状态，做出相应的调整和保护措施。
红外测温仪在电气设备制造中的应用案例分析

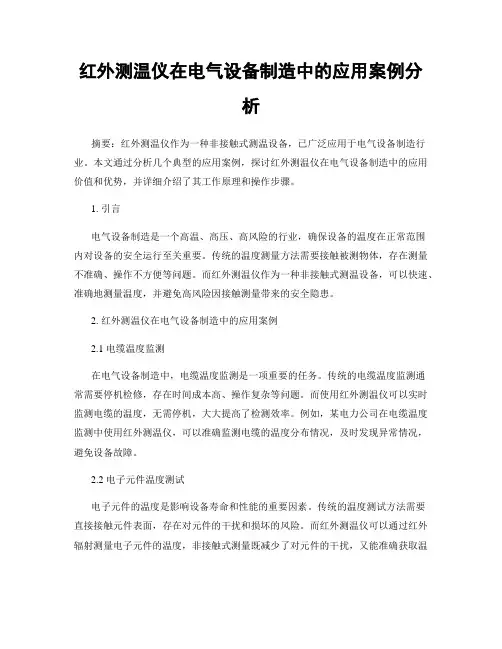

红外测温仪在电气设备制造中的应用案例分析摘要：红外测温仪作为一种非接触式测温设备，已广泛应用于电气设备制造行业。
本文通过分析几个典型的应用案例，探讨红外测温仪在电气设备制造中的应用价值和优势，并详细介绍了其工作原理和操作步骤。
1. 引言电气设备制造是一个高温、高压、高风险的行业，确保设备的温度在正常范围内对设备的安全运行至关重要。
传统的温度测量方法需要接触被测物体，存在测量不准确、操作不方便等问题。
而红外测温仪作为一种非接触式测温设备，可以快速、准确地测量温度，并避免高风险因接触测量带来的安全隐患。
2. 红外测温仪在电气设备制造中的应用案例2.1 电缆温度监测在电气设备制造中，电缆温度监测是一项重要的任务。
传统的电缆温度监测通常需要停机检修，存在时间成本高、操作复杂等问题。
而使用红外测温仪可以实时监测电缆的温度，无需停机，大大提高了检测效率。
例如，某电力公司在电缆温度监测中使用红外测温仪，可以准确监测电缆的温度分布情况，及时发现异常情况，避免设备故障。
2.2 电子元件温度测试电子元件的温度是影响设备寿命和性能的重要因素。
传统的温度测试方法需要直接接触元件表面，存在对元件的干扰和损坏的风险。
而红外测温仪可以通过红外辐射测量电子元件的温度，非接触式测量既减少了对元件的干扰，又能准确获取温度信息。
某电子设备制造公司使用红外测温仪对电子元件进行温度测试，能够及时发现过热问题，提高了设备的可靠性和安全性。
2.3 电气设备热分析电气设备在长时间运行中会产生大量的热量，过高的温度可能导致设备故障和火灾。
红外测温仪可以快速、准确地测量设备表面的温度，帮助工程师进行热分析。
例如，在某石油化工厂的电气设备检修中，专业人员使用红外测温仪分析设备表面的温度，发现并解决了一些隐藏的温度异常问题，避免了不必要的损失。
3. 红外测温仪的工作原理红外测温仪利用物体发出的红外辐射来测量物体的温度。
根据斯特藩 - 波尔兹曼定律，物体的热辐射与其温度呈正比，且以该物体的表面积为基础。
红外测温仪的15个应用案例
福禄克可视红外测温仪 15 个应用案例快速发现问题福禄克可视红外测温仪结合了传统测温仪的便利性以及红外热像仪的可视化优点，开创了全新品类的工具。
可以在检测问题的同时查看具体的检测情况，不仅效率高而且经济实惠。
每一款福禄克可视红外测温仪均内置数码相机，具有红外- 可见光融合功能，可快速判断故障的准确位置。
专为全面查看而设计25 % 红外50 % 红外75 % 红外°F )应用说明Fluke VT04 可视红外测温仪Fluke VT02 可视红外测温仪2. 电机过热中心点测量值 54.8 °C ，该图像反映出电动机可能过热。
进行故障排查和通知他人进行所需的维修时，热图与狭小空间的视场角优势成为有力工具。
3. 轴承发热检查可视红外测温仪可用于轴承检测，将温度读数与过去的检查结果相对比，也可与类似工况下工作的其他轴承相对比。
试用福禄克可视红外测温仪建立温度基准是您的预防性维护方案中的重要部分。
在几秒内即可完成扫描大型电气面板， 以查找产生热量的潜在故障，如连接松动、失衡或过载。
请注意可视红外测温仪不仅会显示断路器上的明显热点，而且数码照片显示了潜在故障所在的确切位置。
1. 断路器过载全可见光红外-可见光融合全可见光红外-可见光融合5. 空调冷凝器检测在此典型的空调冷凝器中，画面显示热量分布不均匀，则表示可能存在潜在问题。
6. 检查压缩机热膨胀阀您可使用可视红外测温仪快速扫描压缩机，并确定左侧的热膨胀阀温度是否偏低，如果是则表示热膨胀阀已关闭。
4. 冷气风门的潜在故障使用您的可视红外测温仪扫描排风口， 检查 VAV 盒是否正常运行。
冷气排风口发现高温区域，这表示冷气风门可能出现故障。
全可见光红外-可见光融合全可见光红外-可见光融合使用福禄克可视红外测温仪来检查起动机的连接或过载情况。
使用 VT04 的报警功能和三脚架可帮您在无人值守的情况下排查到间歇性问题。
8.起动机的电气检测这一断路器用于控制公司 IT 部门的主断路器面板。
红外测温应用及实例分析
• 主要适用于电流致热型设备。特别是对小负荷电 流致热型设备，采用相对温差判断法可降低小负 荷缺陷的漏判率。
判断方法
• 档案分析判断法 • 分析同一设备不同时期的温度场分布，找出设备
致热参数的变化，判断设备是否正常。 • 实时分析判断法 • 在一段时间内使用红外热像仪连续检测某被测设
偿参数输入，进行必要修正，并选择适当的 测温范围。 • （6）记录被检设备的实际负荷电流、额定电 流、运行电压，被检物体温度及环境参照体 的温度值。
判断方法
• 表面温度判断法 • 同类比较判断法 • 图像特征判断法 • 相对温差判断法 • 档案分析判断法 • 实时分析判断法
判断方法
• 表面温度判断法 • （1）主要适用于电流致热型和电磁效应引起发
• A、如果仪器处在自动调节模式下，此步骤可省略； • B、如果仪器处在手动调节模式下，按一下A键，手即时
松开，相机会自动调整图像的对比度和明亮度，使图像 层次分明； • C、如果相机处在手动调节模式下，或者是在冻结的状 态下，按住C键并保持一秒钟左右，屏幕会出现电平和 温宽，上下调节操纵杆，可以快捷调整图像明亮度，左 右调节操纵杆，可以快捷调节图像的对比度。 • 注：对于微小温差热故障设备，一般情况下都要用手动 来调节其明亮度和对比度
行使监护职责，不得擅离岗位或兼任其他工作。
现场检测要求
• 检测环境条件要求 • 一般检测要求 • （1）被检测设备是带电运行设备，应尽量避开
视线中的封闭遮挡物，如门和盖板等； • （2）环境温度一般不低于5℃，相对湿度一般不
大于85%；天气以阴天、多云为宜，夜间图像质 量为佳；不应在雷、雨、雾、雪等气象条件下进 行，检测时风速一般不大于5m/s； • （3）户外晴天要避开阳关直接照射或反射进入 仪器镜头，在室内或晚上检测应避开灯光的直射， 宜闭灯检测；
红外测温的应用及实例分析
红外测温的应用及实例分析摘要当前在电力系统中广泛应用的红外测温诊断技术是电气设备在线监测技术中的一种。
本文主要讲解了红外测温诊断技术的几种方法和一些注意事项，以及对一起测温实例的分析，提出如何对红外测温诊断的缺陷作出正确的判定和红外测温对电气设备带电检测的重要性及有效性，从而对电气设备的状态检修工作提供可靠依据。
关键词电气设备；红外线测温；断路器；发热0 引言电气设备在运行中，许多高压电气设备的内部导流回路因连接不良，接触电阻增大，该部位就会有更多的电阻损耗和更高的温升从而造成设备局部出现过热。
因为上述原因造成的设备出现局部过热的例子非常多，例如如下这些例子：1）由于变压器套管内部引线由于某种原因造成接触不良；2）高压断路器也是经常出现接触不良的一类设备例如其内部动静触头、静触头由于安装或者使用的不当很容易造成与基座之间的接触不良；3）电流互感器是电气设备中常用到的一种电气设备其内部一次绕组端部接头、以及大螺杆接头和串并联接头也是最容易出现连接不良现象的；4）电力电缆由于要流过很大的电流其接头处焊接不良就很容易造成温度急剧升高。
此类故障通常在设备表面相关部位形成有一定特征性的热场分布或者是红外热像。
因此，可以通过红外测试，判断出设备内部导流回路有没有回流故障并且如果判断出有这类故障的话故障的具体位置也就很容易判断出来了。
如此就非常准确的为设备检修提供了可靠的依据。
1 红外测温的方法及判断原则红外测温诊断技术主要有5种方法，包括：1）表面温度判断法；2）相对温差判断法；3）同类比较法；4）热谱图分析法；5）档案分析法。
下文详细分析这五种方法。
1.1表面温度判断法在这五种方法中生产试验人员最普遍采用的一种方法是表面温度判断法。
这种方法的原理其实很简单，运用起来也是很方便的，主要就是使用测温设备对需要测试的设备表面温度值进行测量记录，然后把测的的温度值与相关规定进行对照，只要是测量的温度（或温升）超过规定所列的标准的，就可根据设备温度超标的程度、设备的重要程度以及设备所承受的机械应力的大小这三方面的数值来确定设备缺陷的性质。
红外线测温技术在医疗领域的无接触体温测量方案
红外线测温技术在医疗领域的无接触体温测量方案无接触体温测量方案——红外线测温技术在医疗领域的应用简介：随着全球疫情不断蔓延，保持个人的健康状况成为了当前的重要任务之一。
体温作为最基本的生理指标之一，被广泛应用于医疗检查和疾病筛查中。
传统的体温测量方法需要接触测量设备，存在交叉感染的风险。
而红外线测温技术则提供了一种无接触的体温测量方案，为医疗领域提供了更加安全、快速、准确的测量手段。
一、红外线测温技术的原理及优势红外线测温技术利用物体的辐射能量测量温度。
其原理基于斯特藩-玻尔兹曼定律，即物体的辐射能量与其温度成正比。
利用红外线测温仪器，可以感知人体发出的红外辐射，并通过计算得出体表温度。
红外线测温技术在医疗领域的应用主要体现在以下几个方面的优势：1. 无接触性：红外线测温技术可以在没有接触的情况下进行体温测量，避免了传统测温方法中可能引起交叉感染的风险。
2. 快速性：红外线测温技术实时获取体温读数，并且几乎可以瞬间完成测量，节约了医护人员和患者的时间。
3. 高精准度：红外线测温技术具备较高的精准度和可靠性，减少了因人为因素造成的误差。
4. 非干扰性：红外线测温技术不会对被测物体产生热量，不会对患者的舒适感产生干扰。
二、红外线测温技术在医疗领域的应用案例1. 门诊体温测量：医院门诊室是疫情筛查的首要环节。
采用红外线测温技术，医护人员可以快速、精准地测量患者的体温，避免了传统接触式体温计可能导致的交叉感染风险。
2. ICU监测：红外线测温技术在重症监护病房(ICU)中起到重要作用。
通过将红外线测温仪器与监测系统相结合，可以实时监测病人的体温变化，并及时进行处理。
3. 手术室体温监测：红外线测温技术在手术室中具备极高的可靠性和精准度，可实时监测患者的体温，为手术医生提供重要的参考数据。
4. 公共区域体温筛查：疫情期间，为了防止疾病的传播，很多公共区域需要对人员进行体温筛查。
利用红外线测温技术，可以高效、无接触地对人员进行体温测量，减少了排队等待的时间。
美国JNT红外炉膛在线测温仪的应用
Infra-View®红外炉膛在线测温仪的应用一：Infra-View®红外炉膛在线测温仪的用途启动温度：锅炉启动阶段，在121℃～538℃范围内，监视烟气温度上升速率，防止烟温过高，损害过热器和再热器；或防止烟温过低，湿蒸汽进入汽轮机损害叶片。
吹灰器控制：比照吹灰时间与温度的历史记录曲线，改进锅炉性能、控制吹灰器的运行和吹扫时间。
在吹扫期间通过监视锅炉热能瞬变，改善炉管热交换，避免吹扫不足导致结渣。
监视锅炉烟气温度，对比蒸汽出口温度，决定是否需要启动吹灰器。
减少结渣和熔灰：监视过热器和再热器区域的最高允许温度-熔灰报警点。
防止产生熔灰和结渣。
FEGT 高温报警：监视最高温度，保证最大负荷情况下最有效率的运行，防止过热器、再热器和水冷壁管超温损坏。
减少启动时的燃料消耗：基于温度监控燃料转换，优于以负荷为基础，因而可缩短启动时间数小时。
只这一节省就足以支付Infra-View®红外炉膛温度计的费用。
主要炉膛区：监测有分隔墙锅炉不同截面的烟气温度保证温度平衡。
取代烟温探针：用无活动部件的、非接触式、低维护量的Infra-View®红外炉膛温度计取代高维护量的机械式链条驱动的测温探针。
火球定中心（ABB-CE）：对于切圆燃烧锅炉，通过安装在锅炉同侧的两台Infra-View®红外炉膛温度计，控制燃烧角挡板，可解决火球定中心问题。
二、Infra-View®红外炉膛在线测温仪典型应用案例1．深圳妈湾电厂在2006 年某台锅炉烟温探针被烧毁的情况下，试验性的使用了一台型号为IV-2000-VA6FSZB0的Infra-View®红外线炉膛温度计。
初衷本是在启动过程中做监视烟温使用，后来在运行过程中通过Infra-View®红外线炉膛温度计发现，为降低炉膛出口温度及排烟温度，最上面一层磨煤机（F磨）非特殊情况禁止投运的规定并不科学，操作人员在实际中因抬高火嘴角度所造成的炉膛出口温度和排烟温度的升高更胜于投最上层磨煤机。
