红外线测温仪操作规程作业指导书
红外线测温仪操作规程
红外线测温仪操作规程引言概述：红外线测温仪是一种常见的温度检测工具，广泛应用于工业、医疗、建筑等领域。
正确使用红外线测温仪能够确保测温的准确性和安全性。
本文将详细介绍红外线测温仪的操作规程，包括仪器准备、使用方法、注意事项等。
一、仪器准备：1.1 选择合适的红外线测温仪：根据需要测量的温度范围和目标物体的大小，选择适合的红外线测温仪。
一般来说，测量较高温度的物体需要具备较高的测量范围，而测量较小物体则需要较小的测量点。
1.2 确保仪器的准确性：在使用红外线测温仪之前，应进行仪器校准。
校准的方法可以参考仪器的说明书，一般包括在稳定温度环境下进行比较测量或使用标准温度源进行校准。
1.3 保持仪器的清洁和完好：使用红外线测温仪时，应确保仪器的镜头和显示屏干净，并检查是否有损坏或松动的部件。
如有问题，应及时进行维修或更换。
二、使用方法：2.1 准备工作：在使用红外线测温仪之前，应确保目标物体表面干净、无遮挡物，并保持稳定的环境温度。
同时，根据目标物体的特点，选择合适的测量距离和角度。
2.2 测量操作：将红外线测温仪对准目标物体，按下测量按钮，仪器会发射红外线并接收目标物体反射的红外线。
测量结果将显示在仪器的显示屏上。
2.3 记录和分析：根据需要，可以将测量结果记录下来，并进行进一步的分析。
一些红外线测温仪还可以保存多个测量数据，方便后续的数据处理。
三、注意事项：3.1 避免测量误差：在测量过程中，应注意避免测量误差的产生。
例如，应尽量避免测量过程中的抖动或晃动，避免测量目标物体表面有反射物体的干扰。
3.2 安全使用：红外线测温仪属于激光类产品，使用时应注意安全。
避免直接照射眼睛，避免使用在易燃或易爆环境中，避免将仪器靠近高温物体。
3.3 保养和存放：使用完毕后，应将红外线测温仪进行清洁，尤其是镜头和显示屏。
同时，应将仪器存放在干燥、避光和防尘的环境中，避免长时间暴露在高温或低温环境中。
四、常见问题及解决方法：4.1 测量结果不准确：可能是由于目标物体表面有遮挡物或污染物导致测量误差，应清洁目标物体表面并重新测量。
红外线测温试验作业指导书(DOC)
编号：Q/×××××变电站电力设备红外测温作业指导书编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时荆州供电公司×××1适用范围本作业指导书适用于××变电站运行电力设备红外测温工作。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 664 —1999 带电设备红外诊断技术应用导则DL/T 596 —1996 电力设备预防性试验规程国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）国家电网安监[2005]83 号文3试验前准备工作安排3． 1 准备工作3． 2 人员要求3． 3 仪器、仪表和工具3． 4 危险点分析3． 5 安全措施3． 6 试验分工4试验程序4． 1 开工4．2 试验项目和操作标准4． 3 竣工5试验总结6作业指导书执行情况评估7附录a）附表上表的说明：说明1：按其功能，同一部件可以属于上表列出的几种类别。
在这种情况下，允许的最高温度和温升值是相关类别中最低值。
说明2：对真空开关装置，温度和温升各项极限值不适用于处在真空中的部件。
说明3：应注意保证周围的绝缘材料不遭到损坏。
说明4：当接合的零件具有不同的镀层或一个零件是裸露的材料制成的，允许的温度和温升应该是：a）对触头，上表项1 中有最低允许值的表面材料的值；b）对联结，上表项2 中有最高允许值的表面材料的值。
说明5：SF6是指纯SF6或SF6与其无氧气体的混合物。
说明6：按照设备有关的技术条件：a）在关合和开断试验（如果有的话）后；b）在短时耐受电流试验后；c）在机械耐受试验后；有镀层的触头在接触区应该有连续的镀层，不然触头应该被看作是“裸露”的。
红外线测温仪的简易使用说明书
红外线测温仪的简易使用说明书1. 简介红外线测温仪是一种利用红外线技术进行温度测量的设备。
它可以测量目标物体的表面温度，而无需接触目标物体本身。
本说明书将为您详细介绍红外线测温仪的基本使用方法和注意事项。
2. 准备工作在使用红外线测温仪之前，请确保已经正确安装电池，并根据需要调整仪器的设置。
一般来说，红外线测温仪通常具有以下设置选项：温度单位（摄氏度/华氏度）、显示背光、报警功能等。
您可以根据需要选择相应的设置。
3. 使用步骤步骤一：点亮红外线测温仪按下电源按钮将红外线测温仪启动。
确保屏幕显示正常并且处于工作状态。
步骤二：选择测量模式根据您的需求，选择合适的测量模式。
红外线测温仪通常拥有不同的模式，例如单点测量、连续测量、最大/最小值测量等。
您可以根据实际情况选择相应的测量模式。
步骤三：瞄准目标物体使用红外线测温仪时，确保您瞄准了目标物体的表面。
同时，要确保目标物体表面没有遮挡物，以免影响测量结果。
步骤四：测量温度将测温仪对准目标物体的表面，按下测量按钮。
在红外线测温仪的屏幕上，将会显示出目标物体的表面温度。
您可以根据需要记录温度数据，并进行后续处理。
4. 注意事项1) 使用红外线测温仪时，请确保不要直接对准光源（如太阳），以免损坏仪器或造成伤害。
2) 在测量不同目标物体之间，请确保仪器充分适应新的环境温度，并进行校准。
不同环境下的温度变化可能会影响测量结果的准确性。
3) 请避免使用红外线测温仪在高温、湿度或含有易燃气体的环境中，避免仪器受损或造成意外伤害。
4) 在使用红外线测温仪时，请保持仪器与目标物体间的距离合适。
一般来说，推荐距离为目标物体直径的2-3倍。
5) 请注意，红外线测温仪只能测量目标物体的表面温度，而无法测量物体内部温度。
因此，在特殊情况下，您可能需要综合考虑其他因素并使用其他测温方法来获取更准确的温度数据。
5. 维护与存储在使用红外线测温仪后，请关闭电源按钮以节省电量。
同时，建议定期清洁仪器的镜头和显示屏，以确保准确的测量结果。
红外线测温仪使用方法说明书
红外线测温仪使用方法说明书【注意事项】1. 在使用红外线测温仪之前，请仔细阅读本说明书，确保正确使用。
2. 本测温仪适用于人体、物体表面的测温，不适用于液体或气体测温。
3. 请避免测温仪暴露在高温、湿度或有腐蚀性的环境中。
4. 距离目标物体测温时，请确保距离红外线测温仪不超过测温距离的最大范围。
5. 使用过程中，请勿将红外线测温仪对准眼睛或其他人的眼睛。
【产品概述】红外线测温仪是一种非接触式测温工具，能够通过红外线探测目标物体的表面温度，并将测得的温度以数字显示在屏幕上。
本测温仪具有快速、准确、便携等特点，广泛应用于医疗、工业、农业等领域。
【操作步骤】1. 打开开关：将红外线测温仪上的开关拨到“ON”位置，此时屏幕将显示出当前环境的温度。
2. 进入测温模式：按下测温模式按钮，屏幕上将显示出一个瞄准目标物体的十字准心。
3. 对准目标物体：通过调节红外线测温仪上的瞄准物镜，确保十字准心对准目标物体表面。
4. 按下测温按钮：通过按下测温按钮，红外线测温仪将发射红外线并测得目标物体表面的温度。
5. 温度显示：测得的温度将以数字的形式显示在屏幕上，并保持数秒钟，以便用户观察和记录。
6. 切换单位：根据需要，用户可以按下单位切换按钮，将温度单位切换为摄氏度（℃）或华氏度（℉）。
7. 关闭测温仪：在使用完毕后，将红外线测温仪上的开关拨到“OFF”位置，即可关闭测温仪。
【温度测量范围】红外线测温仪的温度测量范围为-50℃至550℃（-58℉至1022℉），可满足大部分测温需求。
如果目标物体的温度超出了测量范围，屏幕上将显示“HI”或“LO”，表示温度过高或过低。
【测温距离】红外线测温仪需要在一定的距离范围内进行测温，一般为5cm至15cm。
请根据用户手册中的具体要求，保持合适的测温距离，以确保测得的温度精确可靠。
【更多功能】红外线测温仪还具有以下功能，用户可以根据需要进行操作：1. 最大/最小值记录：通过按下相应按钮，可以记录一段时间内测得的最高温度和最低温度。
(完整版)红外线测温仪操作规程作业指导书
红外线测温仪操作规程作业指导书
1、开机:按下“测量”键，仪器开机自检并自动测量显示温度值。
2、液晶显示：红外线测温仪开机后屏幕上显示详细功能说明符号。
3、测量：将探头对准目标，按下“测量”键进行单次测量，或按住“测量”
键进行连续测量（注：进行测量时按住“测量”键,时间不能少于约0。
8秒)。
4、关机：开机后，如超过15秒未操作红外线测量仪，仪器将自动关机。
注意：
1、不用于光亮或抛光金属表面（不锈钢、铝等）的测量.
2、测温仪不能透过玻璃类透明表面进行测定,它测量的将是玻璃的表面温度。
3、蒸汽、灰尘、烟雾等会影响测量的准确度。
4、使用红外线测温仪时勿将激光直接对准眼睛或从反射面间接照射.
5、在使用测温仪之前,请检查机壳,切勿使用损坏的仪器，查看是否有损坏或
缺少塑料件.
6、在显示屏上出现电池的图标，请尽快更换电池.
7、若仪器工作失常，请勿使用，仪器的保护措施可能已遭破坏，若有疑问，
应把仪器送去检修。
8、切勿在有爆炸性气体、蒸汽、灰尘附近使用测温仪。
9、为避免灼伤,请记住发射率高和物体上所测得温度要低于实际温度。
10、若未按本手册规定的方式使用仪器,设备提供的保护功能可能会失效.
保养：
1、镜头清洗方法：用污渍压缩空气吹掉松散颗粒，轻轻用柔软毛刷刷去残
留碎屑，再用潮湿棉花球小心擦洗(棉花球可用水湿润），注意不要用溶剂清洗镜头.
2、外壳清洗方法：用蘸有肥皂水的软布,注意不要将测温仪浸在水里。

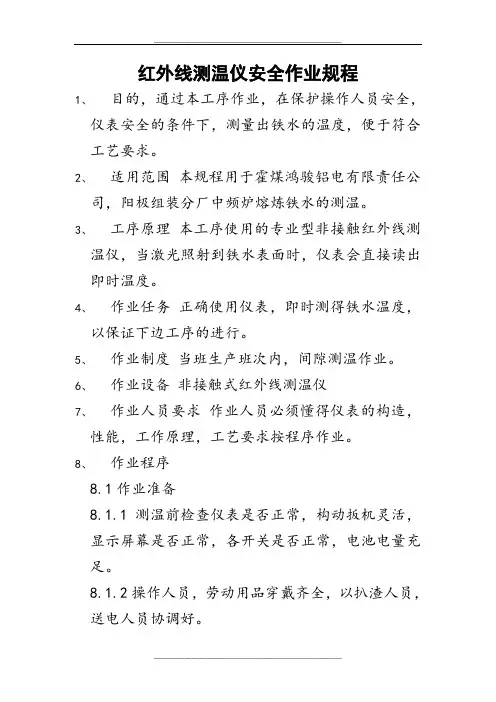

红外线测温仪安全操作规程
红外线测温仪安全作业规程1、目的，通过本工序作业，在保护操作人员安全，仪表安全的条件下，测量出铁水的温度，便于符合工艺要求。
2、适用范围本规程用于霍煤鸿骏铝电有限责任公司，阳极组装分厂中频炉熔炼铁水的测温。
3、工序原理本工序使用的专业型非接触红外线测温仪，当激光照射到铁水表面时，仪表会直接读出即时温度。
4、作业任务正确使用仪表，即时测得铁水温度，以保证下边工序的进行。
5、作业制度当班生产班次内，间隙测温作业。
6、作业设备非接触式红外线测温仪7、作业人员要求作业人员必须懂得仪表的构造，性能，工作原理，工艺要求按程序作业。
8、作业程序8.1作业准备8.1.1测温前检查仪表是否正常，构动扳机灵活，显示屏幕是否正常，各开关是否正常，电池电量充足。
8.1.2操作人员，劳动用品穿戴齐全，以扒渣人员，送电人员协调好。
8.1.3熔炼人员，目测铁水温度，扒静铁水表面的熔渣。
8.2 操作步骤8.2.1测试人员站在炉口1.5-2米的位置，面对液面8.2.2仪表带胯在肩上，手握住仪表手柄，使激光射向液面。
8.2.3扣住扳机，按下激光灯，背光灯，待机，开/关键处于工作状态。
8.2.4扒渣人员，扒静铁水液面的熔渣，送电使液面翻滚。
8.2.5将仪表对准铁水表面测温区域，然后上下左右摆动仪表扫描，直到确定测试点温度最大直。
8.2.6一次测量完成，熄灭激光灯，背光灯，使仪表处于待机状态。
8.2.7在次测量重复，8.2.3-8.2.6程序8.2.8当电量不足时，显示屏出现电量不足符号，及时更换电池，打开电池盖，按手柄显示“+ -”，加入4节1.5V的5号电池，电池盖复位。
9注意事项9.1当激光打开时，严禁对着人或动物的眼睛。
9.2不得将激光束射向物体表面，反射到人的眼睛里9.3定期用干布擦拭仪表，不用用研磨剂，溶剂。
9.4放置时要放到专用套内，要防止碰撞9.5不得乱调乱照，需修理时由专业人员处理。
红外测温(一般检测)标准化作业指导书
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T664—1999带电设备红外诊断技术应用导则
国家电网公司[2009] 664号国家电网公司电力安全工作规程（变电部分）
3
具备必要电气知识，熟悉变电站一、二次电气设备，了解被检测设备的结构特点、外部接线、运行状况和导致设备故障的基本因素。
4
了解红外成像诊断技术的基本条件和诊断程序，熟悉红外成像仪的工作原理、技术参数和性能、掌握所用仪器的工作原理、性能指标、操作程序和调试方法。
4
被检设备是带电运行设备，并尽量移开视线中的封闭遮挡物如玻璃窗、门或盖板。
3.3
拍摄结束
将镜头盖盖上，防止划伤镜头。
4
测温结束后工作
4.1
异常处理
1）把缺陷分析情况汇报给值班长和相关人员；
2）通知检修人员进行精确测温，判别缺陷性质并按缺陷流程进行处理。
缺陷诊断判据见附录B。
4.2
工器具和仪表归位
将工器具和仪器清点收拢，放归原位。
按定置图摆放。
4.3
生产管理系统维护
将测温记录录入生产管理系统。
2）作为一般检测，被测设备的辐射率一般取0.9左右。
3
测温工作
3.1
全面扫描
1）取下仪器镜头盖；
2）将机器的镜头对准要观察的设备，调节至合适焦距扫描设备。
3.2
异常拍摄
1）针对全面扫描中温度异常的设备进行红外图谱的拍摄；
2）记录环境温度、异常设备温度和负荷电流等数据（格式见附录A）。
红外线测温仪SOP
序号11检验频次2特殊特性3控制手段全全检★关键○不记录1/N N件1件▲重要●数据记录1N/D班检N件■安全23a c 4bd版次日期批 准因为本测量仪器物距比是D:S=12:1，必须保证被测量物体大过仪器的测量区域关机之后将仪器放置在专有位置★/○★/●特殊性开机测量关机在远离被测试样品时，将扳机开关按下，此时显示的温度是车间内的温度将仪器垂直于被测样品,按住‘MODE’按钮，用定位激光进行定位测量，直接进行读数，单位℃检测完毕，将仪器放置10s之后自动关机确认仪器正常工作，显示屏显示温度与车间温度计温度基本一致（误差±1℃）12312第 1 页共 1 页版本A/0编 制审 核修改审核核准变更内容>1500132更换制具更换物料>30038首检执行>90075开始工作设备维护注意事项注：D(mm)S(mm)>809测试时，不要将激光直接对准眼睛或通过反射性表面间接射向眼睛。
切勿将测温仪靠近或放在高温物体上，将测温仪放置在远离弧焊机和感应加热器等产生的EMF场所，②车间管理人员根据反馈信息将异常情况反馈至主管部门。
③主管部门进行排查确认后，由所在车间对进行重新检测。
作 业 控 制 点 表作业顺序作业内容要点2编号异常处理作业顺序与操作控制操 作 准 备项目项目内容设备检查设备电池是否可用、显示屏显示是否正常，确认设备正常开启。
①检测出现异常时，将异常情况反馈车间管理人员。
红外线测温仪作业指导书产品型号各个系列产品工序编号50设备/工具型号UT305C文件编号QW/ZL30-2018产品名称柱塞工序名称重熔设备/工具名称红外测温仪第一步 扣动扳机开关开机，检查机器是否正常工作扳机 开关第二步 如图所示:在开机状态下，按住红色‘MODE ’按钮，进入选择模式，选择‘MAX ’模式，按住‘SET ’按钮确定， 并打开定位激光.第三步 将红外测温仪垂直对准柱塞产品表面，按住‘MODE ’按钮，用定位激光进行定位测量，确保被测物体大过仪器的测量区域.定位激光开关SET 按钮 MODE 按钮DS D:S=12:1D。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外线测温仪操作规程作业指导书
1、开机：按下“测量”键，仪器开机自检并自动测量显示温度
值。
2、液晶显示：红外线测温仪开机后屏幕上显示详细功能说明符
号。
3、测量：将探头对准目标，按下“测量”键进行单次测量，或
按住“测量”键进行连续测量（注：进行测量时按住“测量”
键，时间不能少于约0.8秒）。
4、关机：开机后，如超过15秒未操作红外线测量仪，仪器将自动关机。
注意：
1、不用于光亮或抛光金属表面（不锈钢、铝等）的测量。
2、测温仪不能透过玻璃类透明表面进行测定，它测量的将是玻璃的表面温度。
3、蒸汽、灰尘、烟雾等会影响测量的准确度。
4、使用红外线测温仪时勿将激光直接对准眼睛或从反射面间接照射。
5、在使用测温仪之前，请检查机壳，切勿使用损坏的仪器，查
看是否有损坏或缺少塑料件。
6、在显示屏上出现电池的图标，请尽快更换电池。
7、若仪器工作失常，请勿使用，仪器的保护措施可能已遭破坏，
若有疑问，应把仪器送去检修。
8、切勿在有爆炸性气体、蒸汽、灰尘附近使用测温仪。
9、为避免灼伤，请记住发射率高和物体上所测得温度要低于实际温度。
10、若未按本手册规定的方式使用仪器，设备提供的保护功能可能会失效。
保养：
1、镜头清洗方法：用污渍压缩空气吹掉松散颗粒，轻轻用柔
软毛刷刷去残留碎屑，再用潮湿棉花球小心擦洗（棉花球可用水湿润），注意不要用溶剂清洗镜头。
2、外壳清洗方法：用蘸有肥皂水的软布，注意不要将测温仪
浸在水里。
