红外线测温仪的使用方法

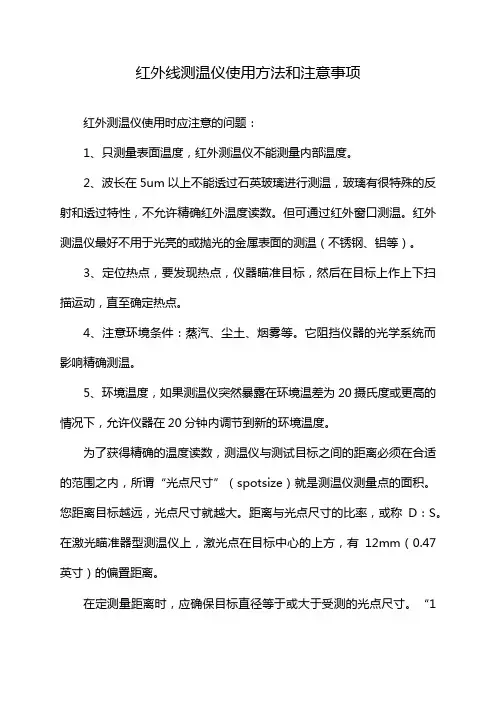

红外线测温仪使用方法和注意事项
红外线测温仪使用方法和注意事项
红外测温仪使用时应注意的问题：
1、只测量表面温度，红外测温仪不能测量内部温度。
2、波长在5um以上不能透过石英玻璃进行测温，玻璃有很特殊的反射和透过特性，不允许精确红外温度读数。
但可通过红外窗口测温。
红外测温仪最好不用于光亮的或抛光的金属表面的测温（不锈钢、铝等）。
3、定位热点，要发现热点，仪器瞄准目标，然后在目标上作上下扫描运动，直至确定热点。
4、注意环境条件：蒸汽、尘土、烟雾等。
它阻挡仪器的光学系统而影响精确测温。
5、环境温度，如果测温仪突然暴露在环境温差为20摄氏度或更高的情况下，允许仪器在20分钟内调节到新的环境温度。
为了获得精确的温度读数，测温仪与测试目标之间的距离必须在合适的范围之内，所谓“光点尺寸”（spotsize）就是测温仪测量点的面积。
您距离目标越远，光点尺寸就越大。
距离与光点尺寸的比率，或称D：S。
在激光瞄准器型测温仪上，激光点在目标中心的上方，有12mm（0.47英寸）的偏置距离。
在定测量距离时，应确保目标直径等于或大于受测的光点尺寸。
“1
号物体”（object1）与测量仪之间的距离正，因为目标比被测光点尺寸略大一些。
而“2号物体”距离太远，因为目标小于受测的光点尺寸，即测温仪同在测量背景物体，从而降低了读数的精确性。

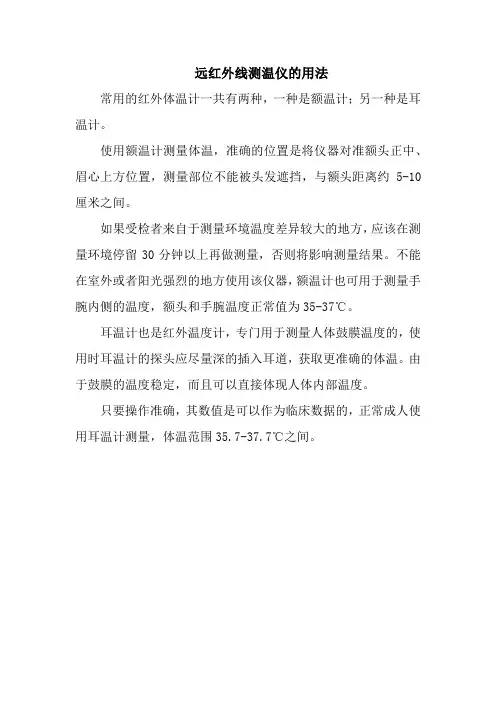

远红外线测温仪的用法
远红外线测温仪的用法
常用的红外体温计一共有两种，一种是额温计；另一种是耳温计。
使用额温计测量体温，准确的位置是将仪器对准额头正中、眉心上方位置，测量部位不能被头发遮挡，与额头距离约5-10厘米之间。
如果受检者来自于测量环境温度差异较大的地方，应该在测量环境停留30分钟以上再做测量，否则将影响测量结果。
不能在室外或者阳光强烈的地方使用该仪器，额温计也可用于测量手腕内侧的温度，额头和手腕温度正常值为35-37℃。
耳温计也是红外温度计，专门用于测量人体鼓膜温度的，使用时耳温计的探头应尽量深的插入耳道，获取更准确的体温。
由于鼓膜的温度稳定，而且可以直接体现人体内部温度。
只要操作准确，其数值是可以作为临床数据的，正常成人使用耳温计测量，体温范围35.7-37.7℃之间。

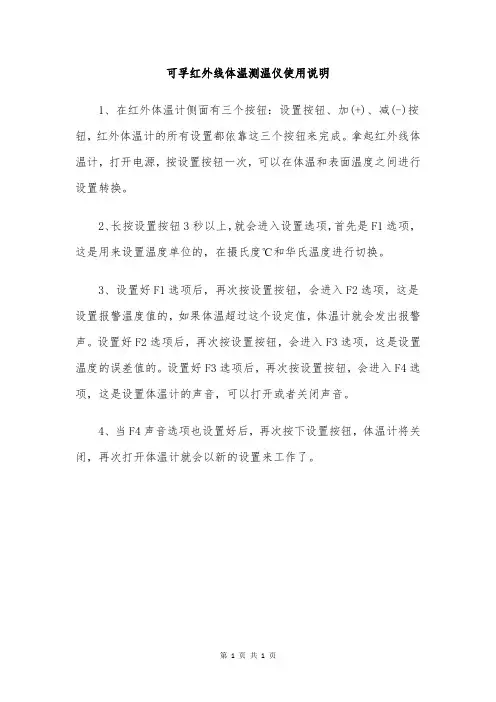

可孚红外线体温测温仪使用说明
可孚红外线体温测温仪使用说明
1、在红外体温计侧面有三个按钮：设置按钮、加(+)、减(-)按钮，红外体温计的所有设置都依靠这三个按钮来完成。
拿起红外线体温计，打开电源，按设置按钮一次，可以在体温和表面温度之间进行设置转换。
2、长按设置按钮3秒以上，就会进入设置选项，首先是F1选项，这是用来设置温度单位的，在摄氏度℃和华氏温度进行切换。
3、设置好F1选项后，再次按设置按钮，会进入F2选项，这是设置报警温度值的，如果体温超过这个设定值，体温计就会发出报警声。
设置好F2选项后，再次按设置按钮，会进入F3选项，这是设置温度的误差值的。
设置好F3选项后，再次按设置按钮，会进入F4选项，这是设置体温计的声音，可以打开或者关闭声音。
4、当F4声音选项也设置好后，再次按下设置按钮，体温计将关闭，再次打开体温计就会以新的设置来工作了。
第1页共1页。

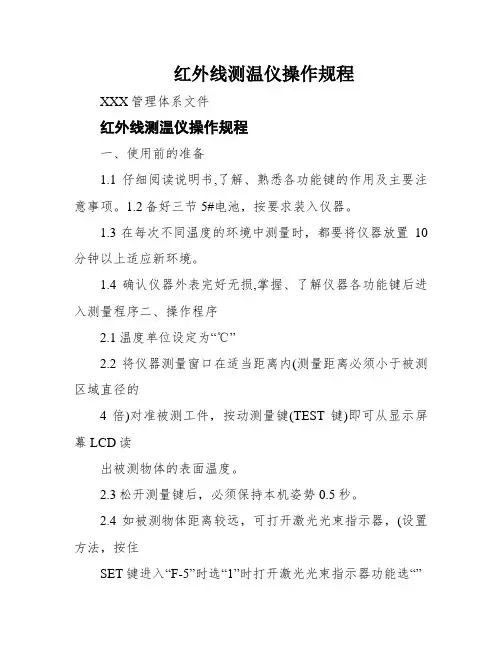

红外线测温仪操作规程
红外线测温仪操作规程
XXX管理体系文件
红外线测温仪操作规程
一、使用前的准备
1.1仔细阅读说明书,了解、熟悉各功能键的作用及主要注意事项。
1.2备好三节5#电池，按要求装入仪器。
1.3在每次不同温度的环境中测量时，都要将仪器放置10分钟以上适应新环境。
1.4确认仪器外表完好无损,掌握、了解仪器各功能键后进入测量程序二、操作程序
2.1温度单位设定为“℃”
2.2将仪器测量窗口在适当距离内(测量距离必须小于被测区域直径的
4倍)对准被测工件，按动测量键(TEST键)即可从显示屏幕LCD读
出被测物体的表面温度。
2.3松开测量键后，必须保持本机姿势0.5秒。
2.4如被测物体距离较远，可打开激光光束指示器，(设置方法，按住
SET键进入“F-5”时选“1”时打开激光光束指示器功能选“”
时取消)按住丈量键来瞄准。
三、注意事项及保养要求
XXX管理体系文件
3.1测量时不要将本机的激光直接对准眼睛或通过反射性的表面(如镜
面反射)照射眼睛。
3.2使用过程中必须谨慎轻放，应避免放在过分潮湿高温或阳光直晒
的地方。
3.3长时间不使用，一定要将电池取出，在电池电量不足时及时更换
新电池以免影响丈量值的误差。
3.4测试结束后，必须擦试镜片，不成用任何溶剂清洁镜片，可用压
缩空气吹去灰尘后，用湿棉布或湿软布擦试。

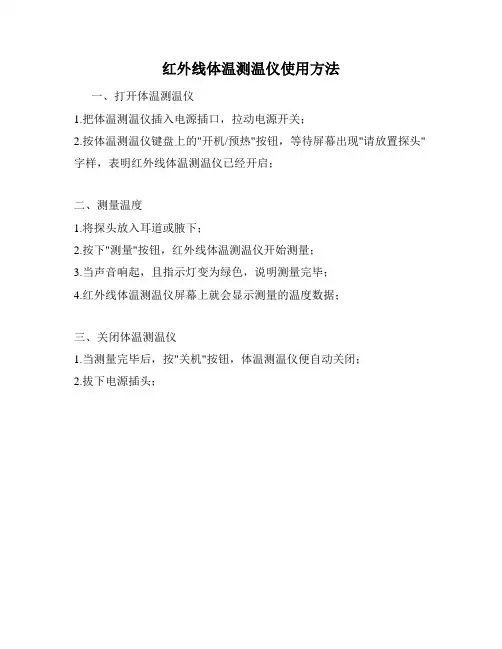

红外线体温测温仪使用方法
红外线体温测温仪使用方法
一、打开体温测温仪
1.把体温测温仪插入电源插口，拉动电源开关；
2.按体温测温仪键盘上的"开机/预热"按钮，等待屏幕出现"请放置探头"字样，表明红外线体温测温仪已经开启；
二、测量温度
1.将探头放入耳道或腋下；
2.按下"测量"按钮，红外线体温测温仪开始测量；
3.当声音响起，且指示灯变为绿色，说明测量完毕；
4.红外线体温测温仪屏幕上就会显示测量的温度数据；
三、关闭体温测温仪
1.当测量完毕后，按"关机"按钮，体温测温仪便自动关闭；
2.拔下电源插头；。
红外测温仪怎么操作
红外测温仪怎么操作红外测温仪怎么操作？红外测温仪是用来测量物体的体温的，但是很多人却不知道红外测温仪怎么操作？那么现在小编就来详细的为大家介绍一下吧。
文章目录一、红外测温仪怎么操作红外测温仪怎么操作1、红外测温仪怎么操作使用时轻轻拉直耳道,将测温头插入耳道,按着上端的测温持续一秒钟,就可从液晶屏上读出精确至少数点后一位的准确体温,本产品安全有保障,使用时更换保护胶套,可避免细菌传染,即使全家为共用也安全无虞。
2、红外线测温仪应用范围2.1、电力:燃煤发电厂、燃气供热电厂、水电站、核电站、地区供热管网、大型电力变压器的温度保护和信号传送等。
2.2、冶金:铝厂、铜厂、钢厂等。
2.3、石化:采油、输油管路、石化厂、炼油厂。
2.4、一般工业:冷冻机厂、空调厂、冰箱厂、啤酒厂、制药厂、汽车厂。
2.5、温度元件制造厂:铂电阻、热电偶及补偿导线电缆、温度开关、温度传感器制造厂。
2.6、交通运输:机场的飞机维修、大型运输动力系统维修、远洋海运作为在役维修测量手段。
3、红外测温仪的优点3.1、红外测温是非接触测量,测量者可以不必靠近温度过高、过低、高电压的区域以及高速运转的机械,就可以实现温度的测量。
3.2、红外测温只要接收到被测物体的红外线就可以测量,反应时间一般在毫秒级至微秒级,而其它的温度计要等内测温物质与被测物体达到热平衡后才可测出数据。
红外测温仪的选择要求1、确定响应时间响应时间表示红外测温仪对被测温度变化的反应速度,定义为到达最后读数的95%能量所需要时间,它与光电探测器、信号处理电路及显示系统的时间常数有关。
新型红外测温仪响应时间可达1ms.这要比接触式测温方法,快得多。
如果目标的运动速度很快或测量快速加热的目标时,要选用快速响应红外测温仪,否则达不到足够的信号响应,会降低测量精度。
然而,并不是所有应用都要求快速响应的红外测温仪。
对于静止的或目标热过程存在热惯性时,测温仪的响应时间就可以放宽要求了。
chino ir_ha红外线测温仪作业指导书
chino ir_ha红外线测温仪作业指导书红外线测温仪是一种常用的测温工具，可以用于非接触式测量物体的温度。
在工业领域，红外线测温仪广泛应用于温度监测和控制、故障排查以及质量控制等方面。
本文将为您介绍chino ir_ha红外线测温仪的使用方法和注意事项。
1. 准备工作首先，确保红外线测温仪的电源充足，并且仪器处于正常工作状态。
另外，应选择合适的测量距离和测量角度，以确保获得准确的测温结果。
2. 测量操作将红外线测温仪对准待测物体，按下测量按钮进行测温。
在测量过程中，确保仪器与物体表面保持垂直，并保持适当的测量距离。
同时，要尽量避免测量过程中的光线干扰，可以选择在光线较暗的环境下进行测量。
3. 温度范围和精度在使用红外线测温仪时，要了解仪器的温度范围和精度要求。
不同型号的红外线测温仪具有不同的温度范围和精度，因此在测量时要确保测量温度在仪器的工作范围内，并且获得的测温结果符合要求。
4. 注意事项在使用红外线测温仪时，需要注意以下几点：- 避免在温度较高的环境下长时间使用红外线测温仪，以防止仪器过热损坏。
- 避免在湿度较高的环境下使用红外线测温仪，以防止仪器受潮影响测温精度。
- 避免将红外线测温仪暴露在强烈的阳光下，以免影响仪器的测量准确性。
- 避免将红外线测温仪与化学物质接触，以防止仪器受到腐蚀。
总结chino ir_ha红外线测温仪是一种功能强大、易于使用的测温工具，在工业领域具有广泛的应用。
使用红外线测温仪时，需要注意准备工作、测量操作、温度范围和精度要求以及注意事项。
只有正确使用红外线测温仪，才能获得准确、可靠的测温结果，提高工作效率和质量控制水平。
红外线测温仪操作规程
红外线测温仪操作规程引言概述：红外线测温仪是一种非接触式测温工具，通过测量目标物体发出的红外辐射来获取温度数据。
在各种工业领域和生活场景中，红外线测温仪被广泛应用。
为了确保测温的准确性和安全性，正确操作红外线测温仪是非常重要的。
一、准备工作1.1 确保红外线测温仪处于正常工作状态，电池电量充足。
1.2 清洁测温仪的镜头，确保没有灰尘或污渍影响测温准确性。
1.3 确保目标物体表面干燥，避免水汽或污渍影响测温结果。
二、测温操作2.1 确定测温距离，根据测温仪的规格和要求，保持合适的距离进行测温。
2.2 瞄准目标物体，确保测温仪的光束准确瞄准目标物体的表面。
2.3 按下测温按钮，等待测温仪发出测温信号并记录温度数据。
三、数据处理3.1 记录测温数据，确保准确记录每次测温的结果。
3.2 分析数据，比较不同时间点或不同位置的测温结果，找出温度变化规律。
3.3 存储数据，将测温数据保存在安全的地方，以备将来参考或分析。
四、安全注意事项4.1 避免长时间直接照射人体或动物，以免对皮肤造成伤害。
4.2 避免在易燃或易爆环境中使用红外线测温仪，以免引发火灾或爆炸。
4.3 在测温过程中注意周围环境的安全，确保不会对他人或设备造成伤害。
五、维护保养5.1 定期清洁测温仪的镜头和外壳，避免灰尘或污渍影响测温准确性。
5.2 定期更换电池，确保测温仪的正常工作。
5.3 定期校准测温仪，保证测温结果的准确性和可靠性。
结语：遵循红外线测温仪的操作规程，可以确保测温的准确性和安全性，提高工作效率和质量。
正确操作和维护红外线测温仪是每位使用者的责任，也是保障工作和生活安全的重要措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引用红外线测温仪的使用方法lao wu tong 的红外线测温仪的使用方法红外线测温仪的理论原理和应用摘要：测量温度的方法有很多种，温度计大致可以分为接触式测温仪表和非接触式测温仪表两类。
其中接触式的有我们熟悉的液体式温度计，热电偶式温度计和热电阻式温度计等等。
关键词：红外线测温辐射光纤众所周知，温度是供热，供燃气，通风及空调系统中最重要的参数之一。
尤其在热工测量过程中，温度的精准程度往往是决定实验成败的关键。
因此，一个精确度高的测温仪器在工程中是必不可少的。
因此本文就温度测量工具中的红外线测温仪的原理及应用进行一些介绍。
一，红外测温的理论原理在自然界中，当物体的温度高于绝对零度时，由于它内部热运动的存在，就会不断的向四周辐射电磁波，其中就包含了波段位于0.75µm~100µm的红外线。
他最大的特点是在给定的温度和波长下，物体发射的辐射能有一个最大值，这种物质称为黑体，并设定他的反射系数为1，其他的物质反射系数小于1，称为灰体，由于黑体的光谱辐射功率P(λＴ)与绝对温度T之间满足普朗克定。
说明在绝对温度T下，波长λ处单位面积上黑体的辐射功率为P(λＴ)。
根据这个关系可以得到图1的关系曲线，从图中可以看出：（1)随着温度的升高，物体的辐射能量越强。
这是红外辐射理论的出发点，也是单波段红外测温仪的设计依据。
（2)随着温度升高，辐射峰值向短波方向移动（向左)，并且满足维恩位移定理，峰值处的波长与绝对温度T成反比，虚线为处峰值连线。
这个公式告诉我们为什么高温测温仪多工作在短波处，低温测温仪多工作在长波处。
（3)辐射能量随温度的变化率，短波处比长波处大，即短波处工作的测温仪相对信噪比高（灵敏度高），抗干扰性强，测温仪应尽量选择工作在峰值波长处，特别是低温小目标的情况下，这一点显得尤为重要。
二，红外线测温仪的原理红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。
被测物体和反馈源的辐射线经调制器调制后输入到红外检测器。
两信号的差值经反放大器放大并控制反馈源的温度，使反馈源的光谱辐射亮度和物体的光谱辐射亮度一样。
显示器指出被测物体的亮度温度三，红外线测温仪的性能指标及作用测温范围，显示分辩率，精度，工作环境温度范围，重复性，相对湿度，响应时间，电源响应光谱，尺寸，最大值显示，重量，发射率等1，确定测温范围：测温范围是测温仪最重要的一个性能指标。
每种型号的测温仪都有自己特定的测温范围。
因此，用户的被测温度范围一定要考虑准确、周全，既不要过窄，也不要过宽。
根据黑体辐射定律，在光谱的短波段由温度引起的辐射能量的变化将超过由发射率误差所引起的辐射能量的变化。
2，确定目标尺寸:红外测温仪根据原理可分为单色测温仪和双色测温仪（辐射比色测温仪）。
对于单色测温仪，在进行测温时，被测目标面积应充满测温仪视场。
建议被测目标尺寸超过视场大小的50%为好。
如果目标尺寸小于视场，背景辐射能量就会进入测温仪的视声符支干扰测温读数，造成误差。
相反，如果目标大于测温仪的视场，测温仪就不会受到测量区域外面的背景影响。
对于双色测温仪，其温度是由两个独立的波长带内辐射能量的比值来确定的。
因此当被测目标很小，不充满视场，测量通路上存在烟雾、尘埃、阻挡，对辐射能量有衰减时，都不对测量结果产生重大影响。
对于细小而又处于运动或震动之中的目标，双色测温仪是最佳选择。
这是由于光线直径小，有柔性，可以在弯曲、阻挡和折叠的通道上传输光辐射能量。
3，确定距离系数（光学分辨率）：距离系数由D：S之比确定，即测温仪探头到目标之间的距离D与被测目标直径之比。
如果测温仪由于环境条件限制必须安装在远离目标之处，而又要测量小的目标，就应选择高光学分辨率的测温仪。
光学分辨率越高，即增大D：S比值，测温仪的成本也越高。
如果测温仪远离目标，而目标又小，就应选择高距离系数的测温仪。
对于固定焦距的测温仪，在光学系统焦点处为光斑最小位置，近于和远于焦点位置光斑都会增大。
存在两个距离系数。
4，确定波长范围：目标材料的发射率和表面特性决定测温仪的光谱相应波长对于高反射率合金材料，有低的或变化的发射率。
在高温区，测量金属材料的最佳波长是近红外，可选用0.8～1.0μm。
其他温区可选用1.6μm,2.2μm和3.9μm。
由于有些材料在一定波长上是透明的，红外能量会穿透这些材料，对这种材料应选择特殊的波长。
5，确定响应时间：响应时间表示红外测温仪对被测温度变化的反应速度，定义为到达最后读数的95%能量所需要时间，它与光电探测器、信号处理电路及显示系统的时间常数有关。
如果目标的运动速度很快或测量快速加热的目标时，要选用快速响应红外测温仪，否则达不到足够的信号响应，会降低测量精度。
然而，并不是所有应用都要求快速响应的红外测温仪。
对于静止的或目标热过程存在热惯性时，测温仪的响应时间就可以放宽要求了。
6，信号处理功能：鉴于离散过程（如零件生产）和连续过程不同，所以要求红外测温仪具有多信号处理功能（如峰值保持、谷值保持、平均值）可供选用，如测温传送带上的瓶子时，就要用峰值保持，其温度的输出信号传送至控制器内。
否则测温仪读出瓶子之间的较低的温度值。
若用峰值保持，设置测温仪响应时间稍长于瓶子之间的时间间隔，这样至少有一个瓶子总是处于测量之中。
7，环境条件考虑：测温仪所处的环境条件对测量结果有很大影响，应予考虑并适当解决，否则会影响测温精度甚至引起损坏。
当环境温度高，存在灰尘、烟雾和蒸汽的条件下，可选用厂商提供的保护套、水冷却、空气冷却系统、空气吹扫器等附件。
这些附件可有效地解决环境影响并保护测温仪，实现准确测温。
在确定附件时，应尽可能要求标准化服务，以降低安装成本。
8，红外辐射测温仪的标定：红外测温仪必须经过标定才能使它正确地显示出被测目标的温度。
如果所用的测温仪在使用中出现测温超差，则需退回厂家或维修中心重新标定。
四，影响红外测温仪的主要因素1、测温目标大小与测温距离的关系：在不同距离处，可测的目标的有效直径D是不同的，因而在测量小目标时要注意目标距离。
红外测温仪距离系数K的定义为：被测目标的距离L与被测目标的直径D之比，即K=L/D2、选择被测物质发射率：红外测温仪一般都是按黑体（发射率ε=1.00）分度的，而实际上，物质的发射率都小于1.00。
因此，在需要测量目标的真实温度时，须设置发射率值。
物质发射率可从《辐射测温中有关物体发射率的数据》中查得。
3、强光背景里目标的测量：若被测目标有较亮背景光（特别是受太阳光或强灯直射），则测量的准确性将受到影响，因此可用物遮挡直射目标的强光以消除背景光干扰。
4、小目标的测量⑴应将测温仪固定在三角架（可选附件）上⑵需要精确调焦，即：用目镜中小黑点对准目标（目标应充满小黑点），将镜头前后调整，眼睛稍微晃动，如果被测小黑圆点之间没有相对运动，则调焦就已完成5.温度输出功能（1）数字信号输出——RS232、RS485，温度信号远传（2）模拟信号输出——0～5V，1～5V，0～10V，0/4～20毫安，可以加入闭环控制中。
（3）高报警、低报警─生产过程中要求控制温度在某个范围里,可设置高,低报警值。
高报警：在高报警设置打开的情况下，当温度高于高报警值，相应的LED灯闪烁，蜂鸣器响，并有AH常开继电器接通。
五，红外测温仪的特点1.非接触测量：它不需要接触到被测温度场的内部或表面，因此，不会干扰被测温度场的状态，测温仪本身也不受温度场的损伤。
2.测量范围广：因其是非接触测温，所以测温仪并不处在较高或较低的温度场中，而是工作在正常的温度或测温仪允许的条件下。
一般情况下可测量负几十度到三千多度。
3.测温速度快：即响应时问快。
只要接收到目标的红外辐射即可在短时间内定温。
4.准确度高：红外测温不会与接触式测温一样破坏物体本身温度分布，因此测量精度高。
5.灵敏度高：只要物体温度有微小变化，辐射能量就有较大改变，易于测出。
可进行微小温度场的温度测量和6.温度分布测量，以及运动物体或转动物体的温度测量。
使用安全及使用寿命长。
六，红外线测温仪的缺点1.易受环境因素影响（环境温度，空气中的灰尘等）2.对于光亮或者抛光的金属表面的测温读数影响较大3.只限于测量物体外部温度，不方便测量物体内部和存在障碍物时的温度七，红外测温仪的使用注意事项（1）必须准确确定被测物体的发射率;（2）避免周围环境高温物体的影响;(3）对于透明材料，环境温度应低于被测物体温度;(4）测温仪要垂直对准被测物体表面，在任何情况下，角度都不能超过30℃(5）不能应用于光亮的或抛光的金属表面的测温，不能透过玻璃进行测温;(6）正确选择跟离系数，目标直径必须充满视场;(7）如果红外测温仪突然处于环境温度差为20℃或更高的情况下，测量数据将不准确，温度平衡后再取其测量的温度值。
.八，改进方案由于普通红外测温仪只限于测量物体外部温度，不方便测量物体内部和存在障碍物时的温度，所以可以在其检测头部加一段光导纤维，并在其前端装一个小视角的透镜，这样被测物体的辐射能经过透镜到光导纤维内部。
在光导纤维里面经过多次反射传至检测器。
因为光纤可以自由弯曲，使辐射能自由转向，这就解决了物体内部温度的测量问题，可以测量有障碍物挡住的角落等地方的温度。
例如，在塑料挤压机内测量塑料温度，涡轮机内通过静叶片的空隙来测量动叶片的最高温度和平均温度，并可以带有多个探头进行循环检测。
1，光纤红外测温的原理光纤传光原理是光在不同介质中的全反射现象。
光从光密介质像光疏介质传播时，光会在边界全部折回光密介质。
光在纤心中就会曲折前进，而不会泄露。
2，结构图被测物体的红外辐射经红外探头透镜汇聚到光纤前端，通过光纤传输及红外滤光片过滤后的红外能量，被红外探测器接收并转换成相应的电信号，此电信号经电子线路的放大、线性化处理后以标准的信号输出方式3.采光纤测温的优点（1）光纤测头耐温高，可以安装在环境温度较高的场合（2）通过光纤传输红外能量，使红外探头与电子处理模块隔离，使信号处理单元受环境影响降至最小。
（3）光纤测头传送红外辐射热能信号完全不受电磁场干扰，特别适合在中高频感应加热设备等强电磁场环境下使用（4）可以自由弯曲，使辐射能自由转化，可以测量有障碍物挡住的角落等地方的温度参考文献1.季鸿红外线技术基础及应用科学出版社19792.郝天友光纤红外温度测量自动化仪器仪表1，19873.夏青川红外线测量原理及应用机械工业出版设1990。
