雷泰红外测温仪说明书
红外测温仪操作使用方法
红外测温仪操作使用方法

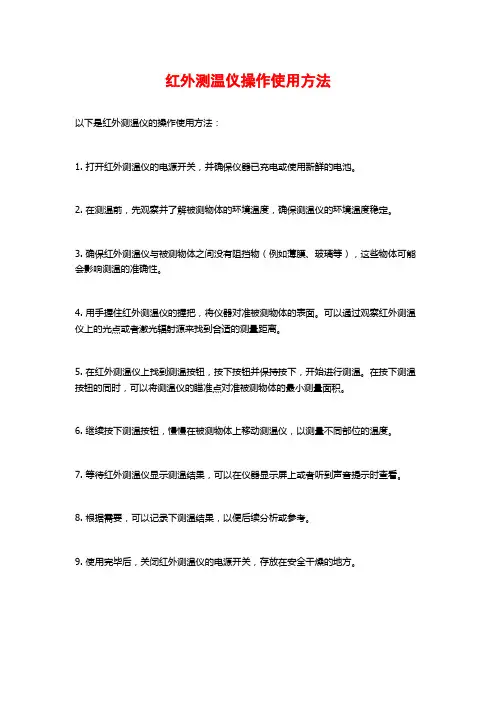

以下是红外测温仪的操作使用方法：
1. 打开红外测温仪的电源开关，并确保仪器已充电或使用新鲜的电池。
2. 在测温前，先观察并了解被测物体的环境温度，确保测温仪的环境温度稳定。
3. 确保红外测温仪与被测物体之间没有阻挡物（例如薄膜、玻璃等），这些物体可能会影响测温的准确性。
4. 用手握住红外测温仪的握把，将仪器对准被测物体的表面。
可以通过观察红外测温仪上的光点或者激光辐射源来找到合适的测量距离。
5. 在红外测温仪上找到测温按钮，按下按钮并保持按下，开始进行测温。
在按下测温按钮的同时，可以将测温仪的瞄准点对准被测物体的最小测量面积。
6. 继续按下测温按钮，慢慢在被测物体上移动测温仪，以测量不同部位的温度。
7. 等待红外测温仪显示测温结果，可以在仪器显示屏上或者听到声音提示时查看。
8. 根据需要，可以记录下测温结果，以便后续分析或参考。
9. 使用完毕后，关闭红外测温仪的电源开关，存放在安全干燥的地方。
请注意，不同型号的红外测温仪可能会略有不同的操作方法，请参考使用说明书详细了解自己所使用仪器的具体操作使用方法。
此外，在使用过程中，要注意保持仪器的清洁和正确使用，以确保测温的准确性。
雷泰红外线测温仪
雷泰红外线测温仪Compact 系列测温范围从-40 to 600°C (-40 to 1112°F) ，高性能、价格低廉、是OEM用户的理想选择。
Compact GP雷泰GP系列红外测温仪是一种多用途、二件式的温度监测仪器，它由小巧、性能价格比高的显示表和红外探头组成。
GP系列具有较强的红外测量功能，包括：峰值/谷值保持、平均值和零点可调；可连接多种探头。
GP系列红外测温仪结实、耐用、有标准焦距和近焦距两种型号，精度为目标温度读数值的1%。
Compact MIRaytek MI 传感器是一个由两部分组成的红外温度测量系统，由微型传感头和单独的电子部分组成。
微型传感头的尺寸很小，可以安装在任何地方，但其性能却与一些较大和较昂贵的系统相当。
MI 传感器可以测量-40 至600°C（-40 至1112°F）范围内的温度。
MI 传感器的信号处理电路具有发射率、峰值保持、谷值保持和平均功能，可以通过5 位LCD 显示屏轻松进行调节。
Raytek CI Compact CI ™系列红外传感器能精确重复测量从一个物体发出的热量并把能量转化为可测电信号。
CI ™测量的目标温度范围是0 到 500°C (32 到 932°F)。
CI ™电路板由耐用的符合IP65(NEMA-4)标准的不锈钢机壳保护。
无冷却时，传感头可耐环温70°C (160°F) ；有冷却套时，能承受的环境温度高达260°C (500°F)。
Raytek CM雷泰新一代CM 高性能迷你型红外测温仪，专为满足工业设备用户的多种应用需求。
CM 红外测温仪温度范围广、精度高、体积小、多种输出模式、性价比高，是系统集成商、设备配套商的最佳选择。
Raytek MI3测温范围-40 到 1650°C 和各种类型的传感头选项，MI3 系列为OEM 和工业制造过程提供了创新的解决方案Marathon 系列更高级别的温度测量传感器、更远光学分辨率、光纤探头，特别适用于恶劣工作环境下的应用，温度测量范围 -40 到 3000ºC (-40 to 5432ºF).新型Marathon MM 系列平台，温度测量范围为-40℃ ~ 3000℃（-40℉ ~5432℉），由6 种红外线（IR)温度传感器组成，每一种传感器都可以测量一定范围的波长，并分别可以测量低温（-40℃~800℃/-40℉~1472℉）、中温（250℃~1100℃/482℉~2012℉），或者高温（300℃~3000℃/572℉~3273℉）等温度范围的物体。
雷泰红外说明书
雷泰红外说明书(总16页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除技术参数光学参数* 95%能量时，CF=近焦，SF=标准焦距最小焦距时的最小光点尺寸* 最小的光点尺寸直径=最小焦距/最小的D:S 一般参数电气参数仪器特点Marathon FA?红外测温仪技术参数：1、温度测量范围: 250℃到 3000℃(482°F to 5432°F)2、光学分辨率最高可达 100:13、特别适用于现场安装空间狭小的安装条件4、精度高，测量值的± 0.3%5、更快速响应时间 10 毫秒，可选到10秒6、提供模拟量和数字量输出技术参数Marathon FA 红外测温仪介绍雷泰马拉松 FA 系列红外测温仪使用光纤技术可克服测量过程中各种极端的环境条件。
FA 系列红外测温仪由电子盒和光纤探头、光缆组成，探测器和信号处理部分集成在一电子盒中，此电子盒可远距离放置，光纤探头和光缆可安装在强电磁场中的环境中，并且可耐的最高环温达200℃。
雷泰马拉松 FA 系列光纤测温仪的测温范围为250℃到 3000℃(482°F to 5432°F) ，FA 光纤探头由耐用光缆将光学探头连接到电路盒上，电路盒包括：探测器、电子线路、内置用户接口、LED 显示及连接电缆的接线端子。
FA1 和FA2 系列尤其适用于目标不能接近的、恶劣的工业环境，安装空间狭小的现场测温应用。
雷泰 FA 系列单色光纤式测温仪的固定焦距的光学探头包括一个小的不锈钢圆柱形外壳和透镜，其可承受的环境温度高达200℃，并且符合NEMA-4的标准。
雷泰 FA 系列的光纤探头可装一空气吹扫器以防止透镜被污染，光缆由金属套保护，并由VITON 保护套所密封，以防止水和油的流入，这种装配可使光缆以很小的半径弯曲以便其方便地穿过狭小的空间。
雷泰 FA 系列单色光纤式测温仪还提供可在PC 上使用的WINDOWS下的马拉松软件，以实现远程进行参数设置、数据读取、数据的图形显示及RS485的多点网络配置。
红外测温仪操作使用方法
红外测温仪操作使用方法1．操作测温仪测温仪会在按下扳机或按下黄色键时打开。
若连续8秒钟内没有检测到活动，测温仪会自动关闭。
测量温度时，将测温仪瞄准目标，拉起并保持扳机按下不动。
松开扳机以保持温度读数。
一定要考虑距离与光点尺寸比以及视场。
激光仅用于瞄准目标物体。
1）找出热点或冷点要找出热点或冷点，将测温仪瞄准目标区域之外。
然后，缓慢地上下移动以扫描整个区域，直到找到热点或冷点为止。
见图 5。
图5 找出热点或冷点2）距离与光点尺寸随着与被测目标距离（D）的增大，仪器所测区域的光点尺寸（S）变大。
光点尺寸表示 90 % 圆内能量。
当测温仪与目标之间的距离为 1000 mm（100 in），产生 20 mm（2 in）的光点尺寸时，即可取得最大 D:S。
见图 6。
图6 距离与光点尺寸3）视场要确保目标大于光点的大小。
目标越小，则应离它越近。
(见图7)图7 视场4）发射率发射率表征的是材料能量辐射的特征。
大多数有机材料和涂漆或氧化处理表面的发射率大约为 0.95。
如果可能，可用遮蔽胶带或无光黑漆（< 150 ℃/302℉）将待测表面盖住并使用高发射率设置，补偿测量光亮的金属表面可能导致的错误读数。
等待一段时间，使胶带或油渍达到与下面被覆盖物体的表面相同的温度。
测量盖有胶带或油漆的表面温度。
如果不能涂漆或使用胶带，可使用发射率选择器来提高您的测量准确度。
即使是使用发射率选择器，对带有光亮或金属表面的目标也很难取得完全准确的红外测量值。
5）用户设置操作SET键:循环切换设置状态，循环次序为发射率设定锁定测量设定℃/℉选择设定正常测量。
按黄色键可直接保存设置并退出。
6）发射率设定此功能为改变发射率的值。
设定时“E=0.”字样闪烁。
单击▲递加0.01，长按快速增加，当加到1.00后停止。
单击▼递减0.01，长按快速减少，当减到0.10后停止。
可根据不同被测物体设置相应的发射率。
请参见表2。
表内所列的发射率设置为对典型情况的建议。
红外测温仪使用说明书
三、长期稳定的校准过程监测与控制等方面的应用，使得测量结果准确无误。
红外测温仪现场连接方式按现场接线图连接
工作正常时LCD上应显示LO TEMP
红外测温仪工作基本原理
现场注意问题：
光纤处易折，注意保护光纤，现场连接时应注意保护光纤与电缆安装完成后要将其固定。
二、系统设置
系统菜单
信号状态
输入/输出设置
报警设置
ESP设置
测试
系统规格
平均时间
超出范围
峰值保持
温度单位
辐射率
返回主菜单
选择输入状态
选择输出状态
输出1范围设定
输出1 0/4mA温度设定
输出1 20mA温度设定
输出2范围设定
输出2 0/4mA温度设定ห้องสมุดไป่ตู้
输出2 20mA温度设定
返回主菜单
选择报警状态
设置报警点1
3设定温度单位按下和进行设置选择c摄氏度f华氏度二设置输入输出4输出设定按下menu进入到系统设置状态lcd显示2上显示signalconditioning信号状态选项按下进入configure输入输出设置选项按下进入按进行选择二次表提供420ma020ma输出信号分别进行设置如选到outputscale输出1设定按下和进行设定选择420ma后再按进行确认输出一设置完成
设置报警点2
返回主菜单
信号强度过滤器
低信号设定
高信号设定
返回主菜单
输出1测试
输出2测试
报警1测试
报警2测试
返回主菜单
传感器类型
模式编号
S/N类型
一）设置信号状态
雷泰Raytek_ST80+ 红外线测温仪
Fluke ST60+
红外和接触式测温仪 Fluke ST60+ 包括：
·
K 型热电偶珠式探针
·
耐用硬盒
·
2 节 AA 电池
·
6 种语言版本的入门指南
·
6 种语言版本的用户手册光盘（英语、西班牙语、法语、德
语、葡萄牙语和简体中文）
·
两年保修
Fluke ST80+ 红外和接触式测温仪 Fluke ST80+ 包括：
款精确、简单的工具确保工厂设备工作正常。
雷泰 ST20 红外点温仪
ST20 简介
请认准Fluke福禄克、Raytek雷泰中国地区一级总代理商：深圳市仪达仪器仪表有限公司 0755-3315 1231
Raytek ST20 非接触式测温仪是进行快速、精确地温度测量的专业诊断工具。专业人 员可利用该手持式便携工具进行研究供暖和通风问题、监控电力马达和配电盘的状 态，并可以轻松地诊断汽车故障。
Fluke 80+ 红外接触式点温仪
红外和接触式二合一测温仪，带创新点阵式显示屏。 凭借简约的 3 按钮屏显菜单 界面（6 种语言），Fluke ST80+ 和 ST60+ 数字激光测温仪使复杂的测量变得异常 简便。 只需轻轻按几下按钮，便可快速浏览高级功能以调节发射率、启动数据记录 或者开启和关闭警报。 Fluke ST80+ 和 ST60+ 接触式和非接触式二合一测温仪采 用坚固、易用的人性化设计，可以轻松应对苛刻的工业、电气和机械环境。 这些工 具的性能远远超出其他红外测温仪（或高温计），让用户可以在更多的应用领域中实 现更高的工作效率。 ST80+ 提供的额外功能： 使用附带的 FlukeView® Forms 软件轻松查看数据趋势并进行分析 通过 USB 接口快速下载存储的数据 无需离开现场，即可使用 USB 接口和笔记本电脑立即查看数据 数字测温仪通过 USB 接口从笔记本电脑上获取电源，延长了电池寿命 ST80+ 和 ST60+ 的特性和优点： 测量范围：-40 °C 至 800 °C /-40 °F 至 1472 °F (ST80+)，或 -40 °C 至 650 °C/-40 °F 至 1202 °F (ST60+) 借助软键按钮和点阵式显示屏，轻松访问高级功能 可测量距离更远、体积更小的对象，D:S 比率达 50:1 (ST80+) 或 30:1 (ST60+) 兼容所有标准迷你接头 K 型热电偶，保留在热电偶上的投资
雷泰说明书
与输入装置连接．．．．．．．．．．．．．．．．．．．．．．．．．．．．７
２．３．３
与电源连接．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８
２．３．４
输出连接．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９
５８８２３－１０
版本 Ａ ， １ １ ／ ２ ０ ０ １
Ｒ ａ ｙ ｔ ｅ ｋ 公司 Ｂｏｘ １８２０， Ｓａｎｔａ Ｃｒｕｚ， ＣＡ ９５０６１－１８２０ 电话 ８３１ ４５８－１１１０
８００ ２２７－８０７４ 传真 ８３１ ４５８－１２３９ Ｒａｙｔｅｋ Ｍｅｘｉｃｏ 电话 ５５－２－２４９－０４３６ 传真 ５５－２－２４８－２５９３
附录 Ｄ 附录 Ｅ 附录 Ｆ 附录 Ｇ
Ｂ．６．６．３ 物理参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６１
Ｂ．６．６．４ 环境参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６１
Ｂ．６．７
ＧＰ 小型传感头选件 １．．．．．．．．．．．．．．．．．．．．．．．６１
Ｂ．６．２
可调安装支架．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５５
Ｂ．６．３
带有空气冷却系统的 ＧＰＭ 传感头．．．．．．．．．．．．．５６
Ｂ．６．４
ＧＰＭ 空气吹扫器 ．．．．．．．．．．．．．．．．．．．．．．．．．．．５７
Ｂ．６．５
ＧＰＭ 直角反射镜 ．．．．．．．．．．．．．．．．．．．．．．．．．．．５８
Ｒａｙｔｅｋ ｄｏ Ｂｒａｓｉｌ 电话 ５５－１５－２３３－６３３８ 传真 ５５－１５－２３３－６８２６ Ｒ ａ ｙ ｔ ｅ ｋ 中国 公司 电话 ８６－１０／６４３９－２２５５ 传真 ８６－１０／６４３７－０２８５ Ｊａｐａｎ， Ｉｎｃ 电话 ８１－３－３８２２－５７１５ 传真 ８１－３－３８２２－５７１２
Raytek MI3操作手册
130 ms 20 ms 55 ms
±0.05 K/K或±0.05% Tmeas 取大值
1 符合DIN 60584-1标准 2 符合DIN 60584-1标准 3 90%响应 4 环境温度< 18°C (64°F)及> 28°C (82°F)时
12 MI3
3.1.2 光学指标 光学分辨率 D:S5 LTS LTF G5
MI3 3
质保
生产商保证该产品至购买之日起两年内正常使用和服务下没有任 何材料和工艺上的缺陷，下文另有规定的情况除外。该质保条款 仅限于原始购买者（从Raytek或Raytek的授权分销商处购买）。
该指标条款不适用于误用、疏忽、事故或发生异常情况的保险丝 当被担保产品在保证期内发生故障时，由买方以预付运费方式发 送至授权的服务机构，经制造商检查证明产品存在缺陷，制造商 将负责维修仪器。制造商将根据自己的判断，确定是否更换产 品或维修。对于保修期内返回的仪器，将免费更换部件或维修， 并有制造商承担返回的运费；若故障是由于无用、疏忽、意外事 故或异常工作或储存条件造成的，将收取合理费用。在这种情况 下，将在维修之前根据需要发送给用户一份估价单。
网址：/ 感谢您购买Raytek产品。请通过网址/register 注册产品获得最新更新、增强和软件升级！
© Raytek Corporation Raytek和Raytek标识是Raytek Corporation的注册商标。 保留所有权利。技术指标如有更改，恕不另行通知。
FTC3 通信接口
模拟，0~5 VDC 用于触发/保持功能，0~VSS
USB (标Biblioteka )：版本：2.0连接器位于主板：Mini-B 型
RS485 (可选)：
