IT系列红外测温仪说明书
红外测温仪的操作指南及各模块说明
《红外测温仪的操作指南及各模块说明》红外测温仪操作指南：将单片机连接电源后，只需将红外测温仪的红外探头瞄准被测物体，按下矩阵键盘上的S13按钮（设定为“开始测温”），测温仪开始工作，LCD显示屏上显示两个温度数值，上为被测点温度，下为环境温度（由探头外环探测得出）。
由于探头精度灵敏，温度数值在稳定建立时间过后仍有小幅度跳变。
按下矩阵键盘上的S14按钮（设定为“STOP”），LCD显示按下时刻的温度值，方便读数。
按下S13“开始测温”，测温仪开始新一轮测温。
单片机模块红外测温仪系统的硬件结构框图红外测温仪系统的软件方案设计框图主程序模块：主要完成系统初始化，温度的检测，串行口通信，键盘和显示等功能。
其中系统初始化包括: 时间中断的初始化、外部中断源的初始化、串口通信中断的初始化、LED 显示的初始化。
红外测温模块：包括获取温度数据，计算温度值。
键盘扫描模块：获取按键信息，处理按键请求等。
显示模块：获取并处理相应的温度数据，通过LED数显管显示温度数据。
单片机处理模块单片机模块的工作原理是：加载相应程序的STC89C51单片机把红外测温模块传来的数据加以处理，送LED显示屏显示。
下图1是单片机处理模块的电路原理图图1 单片机处理模块电路图其复位电路如图2-1左边上部分，本单片机处理模块是通过开关手动复位的，只要在RST引脚出现大于10ms的高电平，单片机就进入复位状态，这样做的目的是便于根据实际情况而选择是否复位温度测量数据。
而此仪器的震荡电路选用的是晶体震荡电路，其具体电路如图2-1左边下部分。
采用晶体震荡电路的原因是因为它的频率稳定性好，而这正是本红外测温仪非常重要的技术要求。
单片机作为红外测温仪的核心处理部件，它关系到整个仪器的性能指标。
因此它的选择是非常重要的。
本测温仪选择的STC89C51RC单片机，下面是STC89C51RC单片机相关资料信息：STC89C51RC单片机是宏晶科技推出的新一代超强抗干扰/高速/低功耗的新一代8051单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可任意选择，最新的D版本部集成MAX810专用复位电路。
红外线测温仪的简易使用说明书
红外线测温仪的简易使用说明书1. 简介红外线测温仪是一种利用红外线技术进行温度测量的设备。
它可以测量目标物体的表面温度，而无需接触目标物体本身。
本说明书将为您详细介绍红外线测温仪的基本使用方法和注意事项。
2. 准备工作在使用红外线测温仪之前，请确保已经正确安装电池，并根据需要调整仪器的设置。
一般来说，红外线测温仪通常具有以下设置选项：温度单位（摄氏度/华氏度）、显示背光、报警功能等。
您可以根据需要选择相应的设置。
3. 使用步骤步骤一：点亮红外线测温仪按下电源按钮将红外线测温仪启动。
确保屏幕显示正常并且处于工作状态。
步骤二：选择测量模式根据您的需求，选择合适的测量模式。
红外线测温仪通常拥有不同的模式，例如单点测量、连续测量、最大/最小值测量等。
您可以根据实际情况选择相应的测量模式。
步骤三：瞄准目标物体使用红外线测温仪时，确保您瞄准了目标物体的表面。
同时，要确保目标物体表面没有遮挡物，以免影响测量结果。
步骤四：测量温度将测温仪对准目标物体的表面，按下测量按钮。
在红外线测温仪的屏幕上，将会显示出目标物体的表面温度。
您可以根据需要记录温度数据，并进行后续处理。
4. 注意事项1) 使用红外线测温仪时，请确保不要直接对准光源（如太阳），以免损坏仪器或造成伤害。
2) 在测量不同目标物体之间，请确保仪器充分适应新的环境温度，并进行校准。
不同环境下的温度变化可能会影响测量结果的准确性。
3) 请避免使用红外线测温仪在高温、湿度或含有易燃气体的环境中，避免仪器受损或造成意外伤害。
4) 在使用红外线测温仪时，请保持仪器与目标物体间的距离合适。
一般来说，推荐距离为目标物体直径的2-3倍。
5) 请注意，红外线测温仪只能测量目标物体的表面温度，而无法测量物体内部温度。
因此，在特殊情况下，您可能需要综合考虑其他因素并使用其他测温方法来获取更准确的温度数据。
5. 维护与存储在使用红外线测温仪后，请关闭电源按钮以节省电量。
同时，建议定期清洁仪器的镜头和显示屏，以确保准确的测量结果。
红外线测温仪使用方法说明书
红外线测温仪使用方法说明书【注意事项】1. 在使用红外线测温仪之前，请仔细阅读本说明书，确保正确使用。
2. 本测温仪适用于人体、物体表面的测温，不适用于液体或气体测温。
3. 请避免测温仪暴露在高温、湿度或有腐蚀性的环境中。
4. 距离目标物体测温时，请确保距离红外线测温仪不超过测温距离的最大范围。
5. 使用过程中，请勿将红外线测温仪对准眼睛或其他人的眼睛。
【产品概述】红外线测温仪是一种非接触式测温工具，能够通过红外线探测目标物体的表面温度，并将测得的温度以数字显示在屏幕上。
本测温仪具有快速、准确、便携等特点，广泛应用于医疗、工业、农业等领域。
【操作步骤】1. 打开开关：将红外线测温仪上的开关拨到“ON”位置，此时屏幕将显示出当前环境的温度。
2. 进入测温模式：按下测温模式按钮，屏幕上将显示出一个瞄准目标物体的十字准心。
3. 对准目标物体：通过调节红外线测温仪上的瞄准物镜，确保十字准心对准目标物体表面。
4. 按下测温按钮：通过按下测温按钮，红外线测温仪将发射红外线并测得目标物体表面的温度。
5. 温度显示：测得的温度将以数字的形式显示在屏幕上，并保持数秒钟，以便用户观察和记录。
6. 切换单位：根据需要，用户可以按下单位切换按钮，将温度单位切换为摄氏度（℃）或华氏度（℉）。
7. 关闭测温仪：在使用完毕后，将红外线测温仪上的开关拨到“OFF”位置，即可关闭测温仪。
【温度测量范围】红外线测温仪的温度测量范围为-50℃至550℃（-58℉至1022℉），可满足大部分测温需求。
如果目标物体的温度超出了测量范围，屏幕上将显示“HI”或“LO”，表示温度过高或过低。
【测温距离】红外线测温仪需要在一定的距离范围内进行测温，一般为5cm至15cm。
请根据用户手册中的具体要求，保持合适的测温距离，以确保测得的温度精确可靠。
【更多功能】红外线测温仪还具有以下功能，用户可以根据需要进行操作：1. 最大/最小值记录：通过按下相应按钮，可以记录一段时间内测得的最高温度和最低温度。

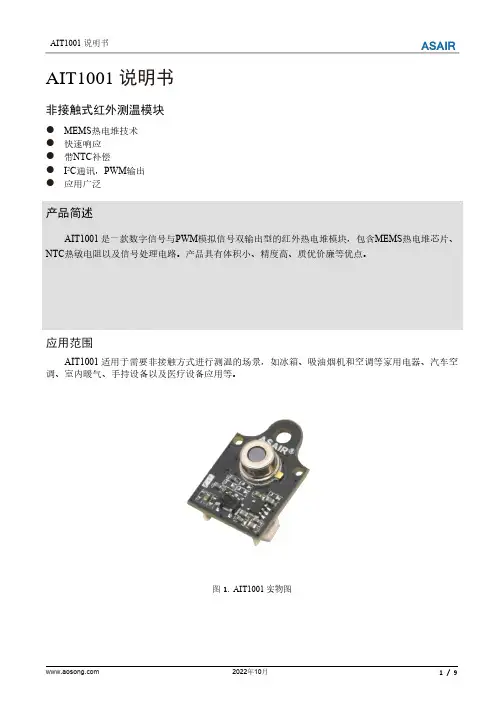

AIT1001非接触式红外测温模块 说明书
AIT1001说明书非接触式红外测温模块●MEMS热电堆技术●快速响应●带NTC补偿●I2C通讯，PWM输出●应用广泛产品简述AIT1001是一款数字信号与PWM模拟信号双输出型的红外热电堆模块，包含MEMS热电堆芯片、NTC热敏电阻以及信号处理电路。
产品具有体积小、精度高、质优价廉等优点。
应用范围AIT1001适用于需要非接触方式进行测温的场景，如冰箱、吸油烟机和空调等家用电器、汽车空调、室内暖气、手持设备以及医疗设备应用等。
图1.AIT1001实物图1.极限额定值表1.极限额定值2.性能参数及电气接口表2.模块性能参数表表3.电气接口说明注：上拉电阻的阻值推荐4.7kΩ。
AIT1001对应表3的电气接口如图2所示，其中端子规格为MX1.25-5PIN端子座。
图2.电气接口图3.产品尺寸图图3.产品尺寸图（单位：mm，公差：±0.3mm）4.通用寄存器表4.通用寄存器说明如需校准uValAdj或NtcAdj参数时，应将模块放置在与被测物体温度相同的环境中，根据如下条件进行校准：1、AIT1001模块输出的NTC温度应与环境温度相同，若偏差过大（>±0.5℃）可将修正值写入NtcAdj寄存器进行校准；2、热电堆电压uVal应在-15~+15µV内，若偏差过大可将修正值写入uValAdj寄存器进行校准。
发射率（Coef）是指被测物体表面辐射出的能量与相同温度的黑体辐射出的能量的比率。
不同的物体，其发射率亦有所不同，可根据实际使用需要进行修改。
5.I2C数字协议AIT1001遵循I2C总线规范，并需作为从机使用。
SCL为时钟输入线，SDA为串行数据输入/输出线。
表5.I2C通讯说明表6.I2C时序及CRC校验6.1读取模块数据的时序在一个I2C完整的Start-Stop读取模块数据通信中，每个寄存器数据后跟随一个对该寄存器数据的CRC校验字节，其CRC校验码字节的计算是对该寄存器数据字节进行CRC计算所得，如图4所示。
红外线测温仪使用说明
红外线测温仪使用说明介绍红外线测温仪是一种非接触式温度测量工具。
它通过测量对象表面放射的红外线能量来计算温度，并且不需要与测量对象直接接触。
因此，使用红外线测温仪可以确保测量过程的快速、准确和安全。
本文档将介绍红外线测温仪的基本使用方法和注意事项。
使用方法1.准备工作：确保红外线测温仪已安装电池并处于工作状态。
在开机之前，请检查电池电量是否充足。
2.开机：按下电源按钮，红外线测温仪将打开并进入待机模式。
屏幕上会显示当前环境温度。
3.选择温度单位：通过在菜单中选择相应的选项，可以切换温度显示单位。
支持的单位有摄氏度（℃）和华氏度（℉）。
4.测量温度：将红外线测温仪对准目标物体，按下扳机按钮进行测量。
在保持红外线测温仪与目标物体距离适当（通常为15厘米至50厘米）情况下，观察屏幕上显示的温度数值。
5.保持和存储数据：红外线测温仪通常具有数据保持和存储功能。
通过按下“Hold”按钮，可以将当前测量值锁定在屏幕上，以便在稍后查看。
某些型号的测温仪还支持将测量数据存储在设备内部的存储器中，并可通过USB接口将其传输到计算机。
6.关闭：使用完毕后，按下电源按钮将红外线测温仪关闭。
注意事项1.距离要适当：为了获得准确的温度测量结果，请确保将红外线测温仪与目标物体之间保持适当的距离（通常为15厘米至50厘米）。
如果距离太近或太远，将会影响测温结果的准确性。
2.目标面积要覆盖整个测量点：确保将红外线测温仪的瞄准点对准目标物体的整个测量点。
如果目标面积太小，可能会导致测量结果不准确。
3.环境因素的影响：红外线测温仪的测温结果受到环境因素（例如周围温度、湿度等）的影响。
在测量之前，请确保目标物体表面没有被厚重的衣物、水珠或其他物体覆盖，以避免影响测温结果的准确性。
4.合理使用测温仪：红外线测温仪是一种专业的测温设备，应根据使用范围和要求合理使用。
请遵循相关法规和安全操作规程，以确保使用的安全和准确性。
5.定期校准：由于使用时间和环境变化等原因，红外线测温仪可能会出现温度偏差。
红外测温仪使用说明
红外测温仪使用说明一、红外测温仪简介红外测温仪是一种利用红外线技术测量目标物体表面温度的仪器。
它通过测量目标物体所辐射出的红外线，转化为温度值，并以数字或模拟信号的形式显示。
红外测温仪广泛应用于工业、医疗、能源等领域，具有测温速度快、无需接触目标物体、测量范围广等优点。
二、使用前准备1.检查仪器是否完好无损，如有损坏请勿使用。
2.确保红外测温仪已安装好电池或外接电源，并保证电量充足。
3.熟悉红外测温仪的按键和显示屏幕，了解各个功能的作用。
三、使用步骤1.打开红外测温仪电源开关，仪器开始自检。
待显示屏幕亮起后，红外测温仪即可使用。
2.确定目标物体与红外测温仪之间的距离。
一般来说，目标物体与仪器的距离应在测量距离范围内，避免测量结果的误差。
3.瞄准目标物体，保持红外测温仪与目标物体的垂直位置，按下测量键进行测量。
4.在目标物体的表面上，测温仪会形成一束红外线瞄准点。
确保瞄准点完全覆盖目标物体的表面，以获取准确的测温结果。
5.等待一段时间，直至测温仪稳定显示目标物体的温度数值。
测温仪会自动计算并显示出测量结果。
6.若需要连续测量，可以按下测量键进行下一次测量。
如果需要退出测温模式，只需按下退出键即可。
7.测量结束后，关闭红外测温仪电源开关，确保电源和红外传感器的安全。
四、注意事项1.使用红外测温仪时，请注意环境的温度对测量结果的影响。
高温或低温环境可能导致测温仪的测量精度下降。
2.在测量过程中，应尽量避免测温仪与目标物体之间有障碍物，以免影响红外传感器接收到的红外线信号。
3.对于不同类型的目标物体，需要选择合适的测温模式。
例如，对于液体或固体等目标物体，可选择单点测温模式；对于拱形物体或多个目标物体，可选择最大值或最小值测温模式。
4.在测量不同温度范围的目标物体时，应根据目标物体的温度范围选择合适的红外测温仪。
5.使用过程中，应定期清理红外测温仪的红外传感器和显示屏，以保证测量精度和显示效果。
6.红外测温仪应存放在干燥、清洁、无腐蚀气体和直射阳光的地方，避免受潮、腐蚀和损坏。
红外线测温仪使用说明书
红外线测温仪使用说明书一、产品概述红外线测温仪是一款便携式的温度测量设备，利用红外线技术可以非接触地测量物体的表面温度。
本说明书将为您介绍如何正确使用红外线测温仪以及注意事项。
二、产品外观和组成1. 外观描述红外线测温仪外观美观，手持式设计，便于携带和操作。
正面为显示屏，显示测量结果；背面为操作按钮和电源开关。
2. 组成部分红外线测温仪由以下部分组成：- 显示屏：用于显示测量结果和相关信息；- 红外线接收头：用于接收被测物体发出的红外线信号；- 按钮：用于设置测量参数，如温度单位切换、背光灯开启等；- 电池仓：用于放置电池。
三、使用步骤1. 安装电池打开红外线测温仪背部的电池仓盖，按照电池极性正确安装电池，然后将电池仓盖盖好。
2. 打开测温仪按下电源开关，红外线测温仪将开始初始化，并打开显示屏。
3. 设置测量参数使用测量按钮切换测量参数，根据需要选择温度单位（摄氏度或华氏度）和背光灯开关。
4. 对准测量目标将红外线测温仪对准测量目标，确保测量目标在测温仪的测量范围内。
5. 进行测量按下测量按钮，红外线测温仪将发射红外线并接收被测目标发出的红外线信号，将测得的温度数值显示在屏幕上。
6. 关闭测温仪使用完毕后，按住电源开关数秒，红外线测温仪将关闭。
四、注意事项1. 测量距离：根据测温仪的规格，确保测量距离在规定范围内，通常为5-10厘米。
2. 避免干扰：在测量过程中，避免红外线测温仪与其他物体接触，以防止干扰和误差。
3. 测量目标表面：红外线测温仪测量的是物体表面温度，而非内部温度。
确保测量目标表面干净、光滑，并没有被遮挡。
4. 环境条件：红外线测温仪的测量结果会受环境温度和其他因素的影响。
使用时，请确保环境条件稳定并且符合规定要求。
5. 温度范围：根据红外线测温仪的规格，了解其测量温度范围，并确保被测目标的温度在范围内。
6. 温度单位切换：按需切换温度单位，确保选择正确的摄氏度或华氏度。
7. 电池更换：当电池电量不足时，及时更换电池。
红外测温仪使用说明书
红外测温仪使用说明书红外测温仪是一种用于非接触式测量物体温度的仪器，它能够快速、准确地测量目标物体表面的温度。
本使用说明书旨在帮助用户了解红外测温仪的基本操作，并提供必要的安全提示和注意事项。
1. 仪器介绍红外测温仪由以下部分组成：- 机身：包含显示屏、测温探头和按钮等；- 电源：通常使用电池或者充电器供电；- 功能按钮：用于开机、测温范围选择等操作；- 显示屏：显示测量结果、菜单选项等。
2. 使用前的准备在使用红外测温仪之前，请注意以下事项：- 确保仪器和目标物体的环境温度稳定，避免环境影响测量结果；- 清洁目标物体表面，确保无油污、尘埃等杂质的干扰；- 查阅用户手册，熟悉仪器的特性和基本操作；3. 测温操作步骤请按照以下步骤正确使用红外测温仪：- 打开电源，等待仪器自检完成；- 按下测温按钮，对准目标物体，观察显示屏上的温度读数；- 确保保持适当的距离，通常在5至15厘米之间；- 可以使用仪器配备的瞄准激光来辅助定位；- 根据需要，选择合适的测温范围；- 安全使用仪器，避免直接对人体或易燃物测温。
4. 注意事项在使用红外测温仪时，请注意以下要点：- 避免使用在强电磁场或电流较大的环境下，可能干扰测量结果；- 当测量高温物体时，请确保仪器耐高温，并按照相关操作要求进行；- 定期校准仪器，以保证测量的准确性；- 遵循仪器的使用寿命和贮存条件，避免过度使用或长时间不用。
本使用说明书旨在为用户提供红外测温仪的基本使用方法和注意事项，帮助用户正确操作仪器、确保测量的准确性和安全性。
请严格按照本说明书的指引进行操作，如有任何疑问，请咨询相关专业人士。
红外测温仪使用说明
红外测温仪使用说明
基本使用方法：
1，开机。
按下ON/OFF开机，LCD进入自检。
在8秒内机器准备好操作状态（如
低电池指示器灯亮，继续使用前请重新
充电或者带充电器运行红外测温仪）2，调焦。
根据试验需要调焦（一般选三个焦距：1.5；2.0；无穷大）。
3，设置辐射率。
（一般是0.95）
4，运行。
将仪器对准看火孔内火焰部分。
此时显示器数字开始在一定范围内摆
动，在一定范围内稳定后按HOLD键，记录数字。
5，注意事项：避免机器和液体接触。
由于关键光学部件的叠放，要避免强烈震动。
机器镜头保存必须防尘，防手指触摸及
其他阻碍物。
红外线测温仪使用说明
红外线测温仪使用说明概述红外线测温仪是一种先进的温度测量工具，利用红外线技术，可以非接触地测量物体的温度。
本文将为您详细介绍红外线测温仪的使用方法，以确保您能正确、高效地使用该设备。
1. 仪器介绍红外线测温仪由外观、显示屏、操作按键和电源开关等组成。
- 外观：仪器外观通常为手持式设计，大小适中，便于携带和操作。
- 显示屏：显示屏通常为液晶显示屏，用于显示测量温度和其他相关信息。
- 操作按键：仪器上配有一些按键，用于调整测量模式、单位和其他设置。
- 电源开关：用于打开或关闭红外线测温仪的电源。
2. 使用步骤步骤1：打开红外线测温仪电源。
根据仪器上的电源开关位置，将电源开关切换至打开状态。
通常，仪器上将显示电池指示图标或电源指示灯。
步骤2：选择测量模式。
按下仪器上的模式按键，选择您所需的测量模式。
有些红外线测温仪支持多种测量模式，如单点测量、多点平均测量等。
步骤3：选择温度单位。
按下仪器上的单位按键，选择您希望显示的温度单位，例如摄氏度（℃）或华氏度（℉）。
步骤4：瞄准目标。
将红外线测温仪对准您要测量温度的目标物体。
保持合适的距离和角度，确保准确测量温度。
步骤5：测量温度。
按下测量键或扳机，仪器将发射红外线，并在显示屏上显示当前目标物体的温度值。
步骤6：记录测量结果。
您可以将测量结果记录下来，以备后续分析或参考之用。
步骤7：关闭电源。
当您完成所有测量后，切换电源开关至关闭状态，以节省电池使用。
3. 注意事项- 在使用红外线测温仪进行测量之前，确保仪器的表面清洁、无异物，并检查电池电量是否足够。
- 根据您要测量的物体特性，选择合适的测量模式和设置合适的距离和角度，以保证准确的测量结果。
- 避免测量目标物体表面有反射物体或遮挡物，以免影响测量的准确性。
- 在进行连续测量时，需要等待一段时间，使仪器的温度稳定下来，以获得更准确的结果。
- 请勿将红外线测温仪暴露在高温、潮湿或强磁场环境中，以免对仪器造成损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IT系列红外测温仪目录1 概述2 技术参数3 外形结构3.1 IT-5外形结构3.1 IT-6/ITL-500外形结构及面板说明3.2 IT-8外形结构及面板说明4 选型表4.1 ITL-500选型表4.2 IT-5选型说明4.2 IT-6/8选型表5 使用5.1 安装5.2 引出线定义5.3 输出选择5.4 瞄准及距离系数1 概述IT红外测温仪分为，ITL-500，IT-5，IT-6，IT-8四大种系列产品，各系列产品各具特色，可分别适用于各种不同的场合。
ITL-500用于从负温度起到1200℃的温度测量，IT-5用于安装空间小，测量目标小的场合，IT-6是一款性价比高，适应性很强的测温仪，可广泛运用于金属加工，科研试验等领域。
IT-8是IT红外测温仪的高端产品，适合有色金属加工，例如铝材，铜材等。
IT各系列红外测温仪产品均具有激光瞄准功能，安装使用方便，温度测量范围覆盖了-25℃-3000℃，各系列产品可在其有效的测量范围内自由分段。
可以满足用户各种温度测量的需求。
IT红外测温仪采用优异的光学结构及工艺；电路处理单元采用32bit(部分产品使用16bit)MCU。
严谨的制作工艺及严格的质量管理，使得本测温仪的测量精度和重复性有了很好的保证。
非接触测量的特性，使得IT红外测温仪可广泛运用于运动物体，带电导体，真空环境或其他特殊要求的目标进行非接触温度检测。
IT红外测温仪可广泛应用于食品，塑料加工，铸造、粉末冶金、轧钢、电力、化工、玻璃、陶瓷生产、热处理，中高频感应加热，线材生产，焦化，热压烧结、焊接等行业。
选型使用推荐及各系列产品适用的行业：ITL-500该型号测温仪由于波长，温度范围的特点，适用于温度较低，常规材料辐射率比较接近1的场合，行业包括感应加热的电磁线高频烧结，塑料，化工，电机热安装等行业IT-5安装空间狭窄或者对精确瞄准及快速响应要求较高的场合，例如高频焊接，中频钎焊等行业，目前较典型的如全自动焊齿机IT-6中频长短棒料透热，窑炉，中频钎焊，轧钢，玻璃，陶瓷，粉末冶金，热压烧结，精密铸造等行业IT-8PC钢棒热处理，不锈钢热处理，铝材加热，挤压，熔铸，铜材加热，单晶硅生长，多晶硅铸造等行业2 技术参数:1、温度范围：IT-5 400～1200℃IT-6/8 260℃～3000℃（标准分段见4.2）ITL-500 0～1000℃（标准分段见4.1）2、基本误差：IT-5/6/8 0.5（±0.5%）或0.2（±0.2%）ITL-500 1.5（±1.5%）3、测头尺寸：IT-5 φ25×160mmIT-6/ITL-500 φ45×135mmIT－8 φ50×150mm4、距离系数: IT-5 140：1IT-6/8 150:1ITL-500 50:15、测量距离：0.2m～5m6、可测最小目标：IT-5/6/8 φ2mm（300mm）ITL-500 φ6mm （350mm）7、发射率：IT-5 不可调IT－6/ITL-500 1.0、0.9、0.8、0.7四档发射率可调IT－8 0.01～1.00 可调8、响应波长范围：IT-5 1.1～1.7IT-6/8 0.7～1.7µmITL-500 8～14µm9、响应时间：IT-5/6/8小于5msITL-500小于50ms10、温度分辨率：0.5℃11、重复精度：±0.2%12、模拟量输出：0-5VDC 或4-20mA13、开关量输出：1组43V/1A（可选，只有IT-8）14、通讯接口：RS485（可选，IT-5不具备）15、工作电源：IT-6/8/ITL-500 ±12VDC 或24VDCIT-5 12VDC16、重量：IT-5 0.25KGITL-500/IT-6 0.5KGIT-8 0.6KG17、工作环境：0～60℃，相对湿度不大于90%3 外形结构3.1 IT-5 外形结构3.2 IT－6/ITL-500 外形结构及面板说明面板及说明：①激光瞄准和发射率调整按键，按该键，激光瞄准有效，更多关于瞄准和发射率调整介绍请查看5.4（瞄准）和5.5（参数设置）②红外测温仪工作状态指示灯，该指示灯的状态对应当前仪器发射率参数；③电信号接口，根据不同型号红外测温仪及输出要求不同有4芯、5芯、6芯等不同的接口。
注意：ITL-500系列红外测温仪的激光瞄准为平行光瞄准，斑点到测量点中心距离为11mm3.3 IT－8的外形结构及面板说明面板及说明：①测量值及参数显示窗口，上电显示初始或者当前测量值，保持3min 后自动熄灭，按“SET”键可激活显示；②参数设置键，按下该键5s，进入参数设置状态；参数设置完毕，按下该键5s，进入待机或工作状态；③移位键，小数点所在位可修改（参数设置状态有效）；④数字循环键或激光瞄准开关，工作（待机）状态，按该键，激光瞄准点亮，在探头300mm处可成一直径<10mm的激光斑点，激光斑点保持5s左右；参数设置状态，按该键，小数点所在位数字在0-9之间循环；⑤电信号接口，根据不同红外测温仪的型号及输出功能不同有4芯、5芯、6芯等不同的接口4 选型表4.1 ITL-500选型表例如：ITL-5000IC表示远红外测温仪；量程范围：0-300℃；模拟输出：4-20mA ；通讯接口：RS485。
4.2 IT-5选型说明IT-5只有一个温度分段400-1200℃，输出为4-20mA，统一型号为IT-511I4.2 IT-6/8选型表例如：IT-810IC表示普通型红外测温仪；激光光点瞄准；精度0.5级；量程范围：260-800℃；模拟输出：4-20mA ；通讯接口：RS485。
5 使用5.1安装：按（安装弯板示意图）用M6（1/4英寸）螺钉将红外测温仪安装在环境温度小于60℃的位置。
安装弯板示意图：①弦长20mm，宽6mm的弯孔（可左右调节）；②1/4英寸固定孔（配三角架等英制标准接口）③M6固定孔5.2屏蔽线与传感器机壳连通，可与用户设备地连接。
当无法连接时，可与电源地连在一起。
5.3 输出选择模拟信号输出：0～5VDC、4～20mA开关量输出：1组43V/1ARS485（开关量输出和RS485接口只能二选一）串行口使用：本串口为单工发送方式,速度:9600比特过程控制或远程通讯时，RS485串口与计算机通讯，需配套RS485◇RS232转换器。
5.4 瞄准和距离系数：5.4.1 距离系数距离系数：即光学分辨率，从物镜到被测目标的距离L与可测目标的有效直径D之比，即L：D ；IT-5红外测温仪的距离系数L：D=140：1，可测最小目标直径2mm，探头到可测最小目标的距离为280mm；IT-6/8红外测温仪的距离系数L：D＝150：1，可测最小目标直径2mm，探头到可测最小目标距离为300mm；ITL-500红外测温仪的距离系数为L：D＝70：1，可测最小目标直径5mm，探头到可测最小目标距离为350mm；距离系数示意图：①红外测温仪视场小于被测目标有效直径，所测温度为目标准确温度。
建议无特殊安装要求的情况下采用该测温方案；②被测目标充满红外测温仪视场，所测温度为目标的准确温度，但对安装提出较高要求，尤其是瞄准方面；③被测目标没充满红外测温仪视场，所测温度低于实际温度；④红外测温仪的有效视场。
5.4.2 瞄准ITL-500：ITL-500红外测温仪的瞄准为平行光瞄准，按面板LASER按键，在测量中心正上方11mm处形成一个直径<3mm的激光斑点，激光斑点5s后自动关闭。
激光斑点大小不随测量距离变化而变化。
IT-5：通电，测温仪激光器自动激活，当温度高于450℃，激光瞄准自动熄灭，当温度低于450℃，再次激活，280-320mm为最佳瞄准距离，激光斑点最小，小于280mm或大于320mm，激光斑点都会变大，变淡。
IT-6：按下面板LASER按键，在物镜300mm处可成一直径＜10mm的激光斑点，激光斑点保持5s后自动关闭。
距离越远，激光斑点越大，也越暗。
激光斑点所在点即测量点。
若目标斑点小于激光斑点直径，则测量值偏低。
IT－8：按下键，在物镜前300mm处可成一直径＜10mm的激光斑点，激光斑点保持5s左右。
5.5参数设置：5.5.1 参数设置：参照3.2各键定义及功能说明操作。
5.5.2发射率设置E1: 表示被测目标发射率系数。
出厂设置为1.00。
发射率调整的实质是对输出信号的一级放大。
放大倍数为1/（设置值），有效的范围0.01～1.00。
例如：仪表量程范围为500℃～1400℃，当前测量值为800℃，而被测目标实际温度为1000℃。
此时发射率系数“E”的值为：E=（800-500）/(1000-500）=0.6因此，通过调整E1的值，可以使得测量值接近真实值。
该仪表的“E”参数调整步长为0.01，可以对测量值进行精确修正。
但是影响测量精度的因素不仅仅只有发射率，使用环境，安装方式，测量距离等因素都会产生测量误差。
通过E参数调整可以有效地克服测量误差而不会影响输出信号的线性。
IT－8具有节电模式，即面板辅助显示在3min后自动关闭。
此时数码管停止工作。
若需要参数设置或显示当前测量值，按“SET”键即可。
数码管工作功耗较大，会导致仪表内部发热，所以，一般情况下除非进行参数设置，厂家建议使用节电模式。
