(物理)物理部分电路欧姆定律题20套(带答案)及解析
（物理）物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图1所示，水平面内的直角坐标系的第一象限有磁场分布，方向垂直于水平面向下，磁感应强度沿y 轴方向没有变化，与横坐标x 的关系如图2所示，图线是双曲线（坐标轴是渐进线）；顶角θ=45°的光滑金属长导轨 MON 固定在水平面内，ON 与x 轴重合，一根与ON 垂直的长导体棒在水平向右的外力作用下沿导轨MON 向右滑动，导体棒在滑动过程中始终保持与导轨良好接触．已知t=0时，导体棒位于顶角O 处；导体棒的质量为m=2kg ；OM 、ON 接触处O 点的接触电阻为R=0.5Ω，其余电阻不计；回路电动势E 与时间t 的关系如图3所示，图线是过原点的直线．求：（1）t=2s 时流过导体棒的电流强度I 2的大小； （2）1～2s 时间内回路中流过的电量q 的大小；（3）导体棒滑动过程中水平外力F （单位：N ）与横坐标x （单位：m ）的关系式． 【答案】（1）t=2s 时流过导体棒的电流强度I 2的大小为8A ； （2）1～2s 时间内回路中流过的电量q 的大小为6C ；（3）导体棒滑动过程中水平外力F 与横坐标x 的关系式为F=（4+4）N ．【解析】试题分析：（1）根据E —t 图像中的图线是过原点的直线特点 有：EI R=得：28I A =（2分） （2）可判断I —t 图像中的图线也是过原点的直线 （1分） 有：t=1s 时14I A =可有：122I I q I t t +=∆=∆（2分） 得：6q C =（1分）（3）因θ=45°，可知任意t 时刻回路中导体棒有效切割长度L=x （2分） 再根据B —x 图像中的图线是双曲线特点：Bx=1 有：()E BLv Bx v ==且2E t =（2分）可得：2v t =，所以导体棒的运动是匀加速直线运动，加速度22/a m s =（2分） 又有：()F BIL BIx Bx I 安===且I 也与时间成正比 （2分） 再有：F F ma -=安（2分）212x at =（2分） 得：44F x =+（2分）考点：本题考查电磁感应、图像、力与运动等知识，意在考查学生读图、试图的能力，利用图像和数学知识解决问题的能力．2．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．3．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。
只接通S1时，电流表示数为10A，电压表示数为12V，再接通S2，启动电动机时，电流表示数变为8A ，求：（1）汽车蓄电池的电动势；（2）接通S 2时，通过启动电动机的电流。
【答案】（1）12.5V （2）50A【解析】试题分析：（1）只接通S 1时，汽车车灯电阻：R=U 1/I 1=1.2Ω，电源电动势：E=U 1+Ir=12.5V（2）再接通S 2，车灯两端的电压：U 2=I 2R=9.6V ，电源内电压U 内=E-U 2=2.9V ，干路电流I=U内/r=58A ，过启动电动机的电流为I 启=58A-8A=50A 。
考点：全电路的欧姆定律【名师点睛】此题考查案了全电路的欧姆定律的应用；关键是搞清电路的结构，根据全电路的欧姆定律列出两种情况下的方程即可求解未知量.4．如图所示电路中，灯L 标有“6V，3W”，定值电阻R 1=4Ω，R 2=10Ω，电源内阻r=2Ω，当滑片P 滑到最下端时，理想电流表读数为1A ，此时灯L 恰好正常发光，试求：（1）滑线变阻器最大值R ；（2）当滑片P 滑到最上端时，电流表的读数 【答案】 【解析】试题分析：（1）灯L 的电阻为：R L =LLP U 2=12Ω当P 滑到下端时，R 2被短路，灯L 与整个变阻器R 并联，此时灯正常发光，通过灯L 的电流为：I L =LLU P =0．5A 通过变阻器R 的电流为：I R =I A -I L =1A-0．5A=0．5A 则I R =I L ，即得滑线变阻器最大值为：R=R L =12Ω （2）电源电动势：1()12V L LRR E I R r R R =++=+=当P 滑到上端时，灯L 、变阻器R 及电阻R 2都被短路，此时电流表的读数为：I′=rRE+=2A考点：【名师点睛】闭合电路的欧姆定律5．如图所示，在该电路施加U=5V的电压，R1＝4Ω，R2＝6 Ω，滑动变阻器最大值R3＝10 Ω，则当滑动触头从a滑到b的过程中，电流表示数的最小值为多少？【答案】1A【解析】【详解】解：设触头上部分电阻为R，则下部分为3R R-总电阻：2123123()()()(146(6)10020)20R R R R R R R RRR R R++-+---+===++总当6R=Ω时，R总最大，此时5maxR=Ω电流表示数的最小值为：1minmaxUI AR==6．如图所示电路中，14R=Ω，2312R R==Ω，46R=Ω，A、B间电压恒定．当开关S 断开时，电压表示数为42V，求：（1）这时电流表示数．（2）当开关S闭合后，电压表示数和电流表示数．【答案】（1）3.5A （2）27V 6A【解析】【详解】（1）当开关S 断开时，电压表测的是2R 两端的电压，则电流：242 3.512U I R ===A 电流表与2R 串联，所以电流表的示数为3.5A ； （2）当开关S 断开时，4R 两端的电压为：44 3.5621U IR ==⨯=V则A 、B 间的电压为：4422763V U U U =+=+=V当开关S 闭合后，1R 与2R 并联，则并联电阻为：1212123R R R R R ==+Ω3R 与4R 并联，则并联电阻为：3434344R R R R R ==+Ω所以此时电路的总电阻为：12347R R R =+=Ω则电路的总电流为：6397U I R ===A 所以电压表的示数为：129327VU IR '==⨯=V 则3R 与4R 并联电压为：3412632736U U U =-=-=V所以电流表的示数为：3443666U I R '===A7．在图（a ）中，电源100V E =，10r =W ，电阻90R =Ω，灯泡L 的伏安特性曲线如图（b ）所示．试求灯泡L 两端的电压和通过灯泡的电流，以及灯泡的实际功率．【答案】40V ；0.6A ；24W 【解析】 【详解】[12][2][3]．设灯泡的电压和电流分别为U 和I ，则E =U +I (R +r )即U =100-100I将此函数图像画在灯泡的I-U 图像中，如图：可得交点：U =40V ，I =0.6A ， 则灯泡的实际功率P=IU =24W8．如图所示电路中，三只相同的小灯泡规格都是“6V 1A ”，电源电压为12V ，电阻R 的阻值为6 .假设小灯泡电阻不变，1S 闭合后，求： （1）23S S 、均断开时，小灯泡1L 两端的电压； （2）2S 闭合，3S 断开时，通过小灯泡1L 的电流； （3）23S S 、均闭合时，小灯泡1L 的功率。
【答案】（1）6V （2）0.67A （3）1.5W 【解析】 【详解】（1）小灯泡的电阻：661L U R I ===Ω； 电路中的电流：L 121A 66U I R R ===++； 小灯泡1L 两端的电压：6L U IR ==V（2）二个小灯泡的总电阻：16322L R R '===Ω； 电路的总电流：124A 633L U I R R '===++； 小灯泡1L 的电流：L 1142A 0.67A 2233I I ==⨯=≈ （3）三个小灯泡的总电阻：16233L R R ''===Ω； 电路的总电流：L 121.5A 62U I R R ''===++； 小灯泡1L 的电流：1111.50.5A 33L I I ==⨯=；小灯泡1L 的电功率：22LI L110.56 1.5W P I R ==⨯=9．在图示电路中，稳压电源的电压U =9V ，电阻R 1=9Ω，R 2为滑动变阻器，电流表为理想电表．小灯泡L 标有“6V ，6W”字样，电阻随温度的变化不计．电键S 断开时，求：(1)电流表的示数I ； (2)小灯泡L 的实际功率P L ；(3)闭合电键S ，为使小灯泡L 正常发光，滑动变阻器R 2接入电路的阻值是多少？ 【答案】（1）0.6A （2）2.16W （3）4.5Ω 【解析】 【详解】 (1)由可得：当开关断开时，由欧姆定律可得：(2)小灯泡的实际功率P =I 2R L =0.36×6=2.16W(3)闭合S 后，滑动变阻器与R 1并联，而灯泡正常发光；则总电流灯泡电压为6V ，则并联部分电压为U ′=9-6=3V ； 则R 1中电流则流过滑动变阻器的电流则由欧姆定律可得：.【点睛】本题考查闭合电路欧姆定律及功率公式的应用，解题时要注意明确题目要求：灯泡电阻不随温度的变化而变化．10．如图所示的电路中，各电阻的阻值已标出．已知R=1Ω，当输入电压U AB ＝110V 时，（1）流经10R 电阻的电流是多少？（2）输出电压U CD是多少？【答案】（1）10A (2)-1V 【解析】【分析】【详解】（1）并联部分的等效电阻为：()() 1099=1099RR RR RRR R⨯+=++并则电路的总电阻为：R总=10R+R=11R根据欧姆定律流经10R电阻的电流：110=1011ABUI A AR==总（2）由串联分压得并联部分R并上的电压为：=U=1101011ABR RU VR R⨯=并并总而输出电压U CD即电阻R上分到的电压，再由串联分压得：1=U=101+910CDRU VR R⨯=并11．如图所示，如图所示，电源内阻2Ωr=，38ΩR=，L为一个标有“12V、12W”的灯泡，若改变滑动变阻器1R触片的位置，使L正常发光时，安培计的示数为1.5安，伏特表的示数恰好为零，求电阻2R的阻值、电源输出功率及电源电动势分别是多少？【答案】24Ω，30W，23V【解析】【详解】当L正常发光时，伏特表的示数为零，说明在伏特表中没有电流通过，其等效电路为R1和R2串联，R3和L串联，然后两条支路再并联；由于L正常发光，所以通过R3的电流I3=I L=LLPU=1212A=1.0A灯泡L的电阻R L=LLUI=121Ω=12Ω通过R1和R2的电流I 1=I 2=I -I L =1.5A-1.0A=0.5A其中33U R =LLUR ，则R 3两端的电压 U 3=3L L U R R =12812⨯V=8VR 3和L 两端的电压U DC =U 3+U L =8V+12V=20V因U 1+U 2=U DC =20V ，则有：R 1+R 2=1DC U I =200.5Ω=40Ω 又因伏特表此时无读数，说明A 、B 两点电势相等，则U 1=U 3=8V ，U 2=U L =12V ；而12R R =12U U =23，所以 R 1+R 2=53R 2=40Ω R 2=24Ω电源的输出功率P 出=IU DC =1.5⨯20W=30W电源电动势ε=Ir +U DC =1.5⨯2V+20V=23V答：电阻2R 的阻值为24Ω，电源输出功率为30W ，电源电动势为23V12．在如图所示的电路中，电源的电动势E =3.0V ，内阻r =1.0Ω,电阻R 1=10Ω，R 2=10Ω，R 3=30Ω，R 4=35Ω；电容器的电容为500μF ．电容器原来不带电．求接通电键S 后流过R 4的总电荷量．【答案】1×10-3C 【解析】 【分析】 【详解】电路稳定后电阻R 2和R 3串联后与R 1并联，外电路总电阻为：()1231238R R R R R R R +==++Ω路端电压为：83R U E R r ==+V 电容器的电压为： 323C R U U R R ==+2V 电容器的电量：63500102110Q CU --==⨯⨯=⨯C。
高考物理闭合电路的欧姆定律题20套(带答案)含解析
高考物理闭合电路的欧姆定律题20套(带答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V2．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。
但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。
设一节新电池的电动势E 1=1.5V ，内阻r 1=0.3Ω；一节旧电池的电动势E 2=1.2V ，内阻r 2=4.3Ω。
手电筒使用的小灯泡的电阻R =4.4Ω。
求： (1)当使用两节新电池时，灯泡两端的电压；(2)当使用新、旧电池混装时，灯泡两端的电压及旧电池的内阻r 2上的电压； (3)根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。
【答案】(1)2.64V ；(2)1.29V ；(3)不妥当。
因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小【解析】 【分析】 【详解】(1)两节新电池串联时，电流11A 2=20.6E I R r =+ 灯泡两端的电压2.64V U IR ==(2)一新、一旧电池串联时，电流12120.3A =E E I R r r =+'++灯泡两端的电压1.32V U I R '='=旧电池的内阻r 2上的电压2 1.29V r U I r ='=(3)不妥当。
(物理)物理部分电路欧姆定律题20套(带答案)及解析
（物理）物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）（4）磁场反向，磁敏电阻的阻值不变．【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于x V A xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯， 431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．2．如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，滑动变阻器R最大阻值为36Ω，灯泡电阻不随温度变化。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
物理部分电路欧姆定律题20套(带答案)
物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源电动势、内电阻、1R 、2R 均未知，当a 、b 间接入电阻/1R ＝10Ω时，电流表示数为11A I =；当接入电阻/218R =Ω时，电流表示数为20.6A I =．当a 、b 间接入电阻/3R ＝118Ω时，电流表示数为多少？【答案】0.1A 【解析】 【分析】当a 、b 间分别接入电阻R 1′、R 2′、R 3′时，根据闭合电路欧姆定律列式，代入数据，联立方程即可求解． 【详解】当a 、b 间接入电阻R 1′=10Ω时，根据闭合电路欧姆定律得：E ＝(I 1+112I R R ')(R 1+r )+I 1R 1′ 代入数据得：E=(1+210 R )(R 1+r )+10① 当接入电阻R 2′=18Ω时，根据闭合电路欧姆定律得：E ＝(I 2+222I R R ')(R 1+r )+I 2R 2′ 代入数据得：E=(0.6+210.8R )(R 1+r )+10.8② 当a 、b 间接入电阻R 3′=118Ω时，根据闭合电路欧姆定律得：E ＝(I 3+332I R R ')(R 1+r )+I 3R 3′ 代入数据得：E ＝(I 3+32118 I R )(R 1+r )+118I 3③ 由①②③解得：I 3=0.1A 【点睛】本题主要考查了闭合电路欧姆定律的直接应用，解题的关键是搞清楚电路的结构，解题时不需要解出E 、r 及R 1、R 2的具体值，可以用E 的表达式表示R 2和r+R 1，难度适中．2．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B 、R 0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在3．如图甲所示，电源由n个电动势E="1.5" V、内阻均为r（具体值未知）的电池串联组成，合上开关，在变阻器的滑片C从A端滑到B端的过程中，电路中的一些物理量的变化如图乙中Ⅰ、Ⅱ、Ⅲ所示，电表对电路的影响不计。

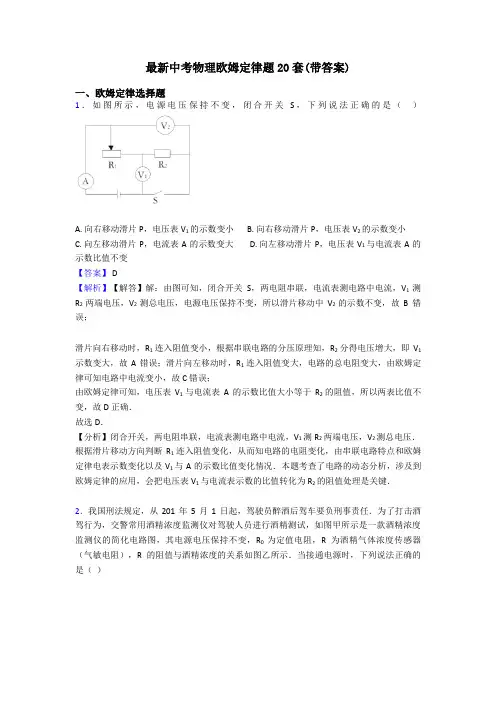

最新中考物理欧姆定律题20套(带答案)
最新中考物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关S，下列说法正确的是（）A. 向右移动滑片P，电压表V1的示数变小B. 向右移动滑片P，电压表V2的示数变小C. 向左移动滑片P，电流表A的示数变大D. 向左移动滑片P，电压表V1与电流表A的示数比值不变【答案】 D【解析】【解答】解：由图可知，闭合开关S，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压，电源电压保持不变，所以滑片移动中V2的示数不变，故B错误；滑片向右移动时，R1连入阻值变小，根据串联电路的分压原理知，R2分得电压增大，即V1示数变大，故A错误；滑片向左移动时，R1连入阻值变大，电路的总电阻变大，由欧姆定律可知电路中电流变小，故C错误；由欧姆定律可知，电压表V1与电流表A的示数比值大小等于R2的阻值，所以两表比值不变，故D正确．故选D．【分析】闭合开关，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压．根据滑片移动方向判断R1连入阻值变化，从而知电路的电阻变化，由串联电路特点和欧姆定律电表示数变化以及V1与A的示数比值变化情况．本题考查了电路的动态分析，涉及到欧姆定律的应用，会把电压表V1与电流表示数的比值转化为R2的阻值处理是关键．2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
高考物理部分电路欧姆定律试题(有答案和解析)
高考物理部分电路欧姆定律试题(有答案和解析)一、高考物理精讲专题部分电路欧姆定律1．地球表面附近存在一个竖直向下的电场，其大小约为100V /m 。
在该电场的作用下，大气中正离子向下运动，负离子向上运动，从而形成较为稳定的电流，这叫做晴天地空电流。
地表附近某处地空电流虽然微弱，但全球地空电流的总电流强度很大，约为1800A 。
以下分析问题时假设地空电流在全球各处均匀分布。
（1）请问地表附近从高处到低处电势升高还是降低？（2）如果认为此电场是由地球表面均匀分布的负电荷产生的，且已知电荷均匀分布的带电球面在球面外某处产生的场强相当于电荷全部集中在球心所产生的场强；地表附近电场的大小用E 表示，地球半径用R 表示，静电力常量用k 表示，请写出地表所带电荷量的大小Q 的表达式；（3）取地球表面积S =5.1×1014m 2，试计算地表附近空气的电阻率ρ0的大小； （4）我们知道电流的周围会有磁场，那么全球均匀分布的地空电流是否会在地球表面形成磁场？如果会，说明方向；如果不会，说明理由。
【答案】（1）降低 （2）2ER Q k = （3）2.8×1013Ω·m （4）因为电流关于地心分布是球面对称的，所以磁场分布也必将关于地心球面对称，这就要求磁感线只能沿半径方向；但是磁感线又是闭合曲线。
以上两条互相矛盾，所以地空电流不会产生磁场【解析】试题分析：（1）沿着电场线方向，电势不断降低；（2）根据点电荷的电场强度定义式进行求解电量；（3）利用微元法求一小段空气层为研究对象，根据电阻定律和欧姆定律进行求解电阻率；（4）根据地球磁场的特点进行分析。
（1）由题意知，电场方向竖直向下，故表附近从高处到低处电势降低。
（2）由2Q E k R=，得电荷量的大小2ER Q k = （3）如图从地表开始向上取一小段高度为Δh 的空气层（Δh 远小于地球半径R ）则从空气层上表面到下表面之间的电势差为·U E h =∆这段空气层的电阻0h r S ρ∆=，且U I r = 三式联立得： 0ES Iρ= 代入数据解： 130 2.810?m ρ=⨯Ω （4）方法一：如图，为了研究地球表面附近A 点的磁场情况可以考虑关于过A 点的地球半径对称的两处电流1I 和2I ，根据右手螺旋定则可以判断，这两处电流在A 点产生的磁场的磁感应强度刚好方向相反，大小相等，所以1I 和2I 产生的磁场在A 点的合磁感应强度为零。
物理闭合电路的欧姆定律练习题20篇
物理闭合电路的欧姆定律练习题20篇一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路中，R 二40，R2二60,C 二30卩F ，电池的内阻r =20，电动势E =12V .(1)闭合开关S ,求稳定后通过叫的电流. (2)求将开关断开后流过叫的总电荷量. 【答案】(1)1A ；(2)1.8x 10-4C 【解析】 【详解】 (1) 闭合开关S 电路稳定后，电容视为断路，则由图可知，R 1与R2串联，由闭合电路的欧姆定律有：I -E—12_1AR +R +r 4+6+212所以稳定后通过叫的电流为1A .(2) 闭合开关S 后，电容器两端的电压与竹的相等，有U 二1x 6V 二6VC将开关S 断开后，电容器两端的电压与电源的电动势相等，有U '=E=12VC流过R 1的总电荷量为Q=CU '-CU=30x 10-6x （12-6）C 二18x10-4CCC•2.如图所示的电路中，两平行金属板人、B 水平放置，两板间的距离d =40cm 。
电源电动势E =24V ,内电阻r =10，电阻R =15Q 。
闭合开关S ,待电路稳定后，将一带正电的小球从 B 板小孔以初速度v 0=4m/s 竖直向上射入两板间，小球恰能到达A 板。
若小球带电荷量为Q =1X 10-2C ,质量为m =2xl0-2kg ,不考虑空气阻力，取g =10m/s 2。
求： (1) A 、B 两板间的电压U ；(2) 滑动变阻器接入电路的阻值R p ； (3) 电源的输出功率P 。
【答案】(1)8V ；(2)80；(3)23W【解析】【详解】1(1)对小球从B到A的过程，由动能定理：—qU-mgd=0--mv2厶解得：U=8VE-UT(2)由欧姆定律有：1—R+r电流为：I=-RP80解得：R p=(3)根据电功率公式有：P=12G+R)p解得：P=23W3.如图所示，E=l0V,r=1Q,R]=R3=5Q,R2=4Q,C=100吓，当断开时，电容器中带电粒子恰好处于静止状态；求：(1)S闭合后，带电粒子加速度的大小和方向；⑵S闭合后流过R3的总电荷量.【答案】⑴g,方向竖直向上⑵4x10-4C【解析】【详解】(1)开始带电粒子恰好处于静止状态，必有qE=mg且qE竖直向上.S闭合后，qE=mg的平衡关系被打破.S断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d,有RU=-2E=4VC R+R+r'21qUC=mgdS闭合后，—U'=E=8VC R+r2设带电粒子加速度为a,则qU'j-mg=ma,30“FT 才汀缈其解得a=g,方向竖直向上.（2）S 闭合后，流过R 3的总电荷量等于电容器上电荷的增加量，所以\Q=C （U C ，-U C ）=4X 10-4C4.如图所示，电源电动势E =30V ,内阻r =10,电阻R=4Q ,R 2=10Q .两正对的平行金属 板长L =0.2m ,两板间的距离d =0.1m .闭合开关S 后，一质量m =5x10一8kg ，电荷量Q =+4X 10.6C的粒子以平行于两板且大小为：=5x102m/s 的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【解析】根据闭合电路欧姆定律，有：U20VE"=—=——=200卩加电场强度：粒子做类似平抛运动，根据分运动公式，有: L=v °t17y=at 2m 1Q ET 214X 10~6X 200X 0 y =~-=-X=1.28x 联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解.5.如图所示，电路由一个电动势为E 、内电阻为r 的电源和一个滑动变阻器R 组成。
物理欧姆定律练习题20篇及解析
物理欧姆定律练习题20篇及解析一、欧姆定律选择题1．如图所示的电路中，电源电压为20V，定值电阻为20Ω，滑动变阻器标有“30Ω 1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则：（）A. 电路允许通过的最大电流为1AB. 电路消耗的最小功率为8WC. 电压表的最小示数为5VD. 滑动变阻器接入电路的最小阻值为10Ω【答案】 B【解析】【解答】由于电压表量程为“0～15V”，则当U R=15V时，.此时电流小于滑动变阻器的最大电流1A，所以电路中的最大电流为I max=I R =0.75A，故A错误.根据串联电路的电压特点可知：U滑min=U-U R=20V-15V=5V，根据欧姆定律得：；故D错误；当滑动变阻器全部连入电路时，则根据电阻的串联特点得：R总max=R+R滑=20Ω+30Ω=50Ω，所以，，根据欧姆定律得：电压表的最小示数U Rmin=I min R=0.4A×20Ω=8V，故C错误.电路消耗的最小功率P min=UI min=20V×0.4A=8W，故B正确.故答案为：B.【分析】（1）当电压表示数为15V时，根据算出电路中的电流，再与滑动变阻器上允许通过的最大电流相比较即可确定电路中的最大电流；（2）电路中电流最大时，滑动变阻器最值最小，根据算出滑动变阻器的最小阻值；（3）当滑动变阻器阻值最大时，电路中电流最小，根据欧姆定律求出电路中的最小电流，再根据U=IR求出电压表的示数；（4）根据P=UI算出电路消耗的最小功率.2．如图所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”灯泡标有“3V1.8W”字样．闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A. 滑动变阻器的电阻允许调节的范围是0～20ΩB. 电流表示数的变化范围是0.1～0.6AC. 电压表示数的变化范围是1.5V～3VD. 灯泡的最小功率是0.2W【答案】 D【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P=UI可得，灯的额定电流：I L额= = =0.6A，由I= 得：灯泡的电阻R L= = =5Ω，由于电压表的量程为0～3V，电流表的量程为0～0.6A，则灯泡两端的最大电压为3V，则通过灯泡的最大电流I最大=I L额=0.6A；由I= 得：电路中的最小总电阻R最小= = ≈8.3Ω，由串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：R滑最小=R最小﹣R L=8.3Ω﹣5Ω=3.3Ω，因为滑动变阻器的规格为“20ΩlA”，所以滑动变阻器的电阻允许调节的范围是 3.3Ω～20Ω，故A错误；电路中的最大总电阻R最大=R L+R=20Ω+5Ω=25Ω；则电路中的最小电流：I最小= = =0.2A，所以电流表示数的变化范围是0.2～0.6A，故B错误；灯泡两端的最小电压为U L最小=I最小R L=0.2A×5Ω=1V；所以电压表示数的变化范围是1V～3V，故C错误；此时灯泡的功率最小为：P L最小=I最小2R L=（0.2A）2×5Ω=0.2W，故D正确．故选D．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流和电阻，然后结合电压表的量程，电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用U=IR求出灯泡两端的最小电压，利用P=I2R求出灯泡的最小功率．本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据灯泡的额定电压和电流表的量程确定电路中的最大电流，对于选择题并不一定完全解答选项．3．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．4．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．5．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
物理闭合电路的欧姆定律题20套(带答案)及解析
物理闭合电路的欧姆定律题20套(带答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。
【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】 【分析】 【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．如图所示，电流表A 视为理想电表，已知定值电阻R 0=4Ω，滑动变阻器R 阻值范围为0~10Ω，电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A 。
（1）求电源的内阻。
（2）当滑动变阻器R 为多大时，电源的总功率最大?最大值P m 是多少?【答案】（1）5Ω；（2）当滑动变阻器R 为0时，电源的总功率最大，最大值P m 是4W 。
【解析】 【分析】 【详解】（1）电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A ，根据闭合电路欧姆定律可知：0EIR R r=++得：r =5Ω（2）电源的总功率P=IE得：20E P R R r=++当R =0Ω，P 最大，最大值为m P ，则有：4m P =W3．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L +【解析】 【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgEI R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L +=（3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L ∆=+【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．4．如图所示，电源的电动势110V E =，电阻121R =Ω，电动机绕组的电阻0.5R =Ω，开关1S 始终闭合．当开关2S 断开时，电阻1R 的电功率是525W ；当开关2S 闭合时，电阻1R 的电功率是336W ，求：（1）电源的内电阻r ；（2）开关2S 闭合时电动机的效率。
物理闭合电路的欧姆定律题20套(带答案)
物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。
闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。
求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。
【答案】(1) 12V E = (2) 7.5V U = 【解析】 【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外 电源输出功率：22111(E P I R R R r==+外外外） 当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外） 得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω 【解析】 【详解】当开关接a 时，电路中的电流为I 1=11P U =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6V r =2Ω.3．一电瓶车的电源电动势E ＝48V ，内阻不计，其电动机线圈电阻R ＝3Ω，当它以v ＝4m/s 的速度在水平地面上匀速行驶时，受到的阻力f ＝48N 。
除电动机线圈生热外，不计其他能量损失，求：(1)该电动机的输出功率； (2)电动机消耗的总功率。
【答案】(1)192W ，(2)384W 。
