城市轨道交通CBTC信号系统开通运营前置条件分析
遵循互联互通标准的CBTC 信号系统建设方案(一)
遵循互联互通标准的CBTC 信号系统建设方案一、实施背景随着中国城市轨道交通的快速发展，对于信号系统的要求也越来越高。
传统的信号系统由于设备复杂、维护成本高、不易升级等问题，已经不能满足现代轨道交通的运行需求。
因此，遵循互联互通标准的CBTC（Communication-Based Train Control）信号系统建设方案应运而生。
二、工作原理CBTC信号系统基于无线通信技术，通过车-地双向通信，实现列车与地面设备间的信息交换。
它利用先进的计算机技术、通信技术、控制技术，对列车运行进行实时监控和调整，提高列车运行效率，保障行车安全。
三、实施计划步骤1.需求分析：对城市轨道交通的运营需求进行详细分析，确定CBTC信号系统的功能要求和技术标准。
2.系统设计：根据需求分析结果，设计CBTC信号系统的架构，包括硬件和软件部分。
3.设备采购与安装：按照系统设计要求，采购并安装所需的设备，包括列车控制设备、无线通信设备、轨旁设备等。
4.系统集成与调试：将各个设备集成到CBTC信号系统中，进行系统调试，确保系统的稳定性和可靠性。
5.试运行与评估：在部分线路进行试运行，对CBTC信号系统进行评估，收集反馈意见，进行优化改进。
6.全面推广：经过试运行和评估后，对CBTC信号系统进行全面推广，替换原有的信号系统。
四、适用范围本方案适用于城市轨道交通、城际铁路、有轨电车等公共交通领域。
尤其适用于线路长、车站多、运行间隔小、实时性要求高的场景。
五、创新要点1.遵循互联互通标准：本方案遵循国际通用的互联互通标准，使得不同厂商的设备可以相互兼容，降低了系统集成的难度。
2.车-地双向通信：采用车-地双向无线通信技术，实现列车与地面设备间的实时信息交换，提高了列车运行效率。
3.智能监控与调整：利用先进的计算机技术和控制技术，实现列车运行状态的实时监控和调整，提高了行车安全性和舒适性。
4.节能环保：采用高效的能源管理策略，降低设备能耗，同时采用环保材料和工艺制造设备，降低了对环境的影响。
地铁CBTC系统信号系统分析与故障
地铁CBTC系统信号系统分析与故障1. 引言1.1 介绍地铁CBTC系统信号系统分析与故障地铁CBTC系统信号系统是一种先进的列车控制系统，它采用了计算机技术和无线通信技术，实现了列车之间的实时通信和自动调度。
CBTC系统的信号系统是系统中的关键部分，它负责向列车发送信号和指令，以确保列车能够安全、高效地运行。
对于CBTC系统信号系统的分析和故障排查显得尤为重要。
在实际运行中，CBTC系统信号系统可能会出现各种故障，例如信号传输中断、信号误码等。
为了及时排除这些故障，需要对CBTC系统信号系统进行分析，并采取相应的维修措施。
通过对故障案例的分析，可以总结出一些常见的故障原因和解决方法，为系统的维护和优化提供参考。
本文将重点介绍地铁CBTC系统信号系统的原理、分析方法、故障排查技术，以及相关的案例分析和维护优化策略。
通过对这些内容的深入探讨，可以更好地理解CBTC系统信号系统的重要性，同时也可以为今后地铁CBTC系统信号系统的发展提出建设性建议。
2. 正文2.1 CBTC系统原理CBTC系统通过无线通信技术实现列车与地面控制中心之间的实时数据传输。
列车上搭载有装有通信设备的车载控制器，地面控制中心通过无线信号与车载控制器进行数据交换，实现列车位置、速度等信息的传输。
CBTC系统通过计算机技术实现列车的实时监控和控制。
地面控制中心通过计算机系统对列车所传输的数据进行处理和分析，然后下达相应的指令控制列车的运行，包括限速、停车等操作。
CBTC系统还包括了车载信号系统和地面轨道侧信号系统的配合工作。
车载信号系统通过车载控制器对列车进行控制，地面轨道侧信号系统则通过信号灯等装置向列车发送控制指令，实现列车的安全运行。
CBTC系统原理是通过无线通信技术和计算机技术实现列车运行的实时监控和控制，保障列车运行的安全和高效。
CBTC系统的原理为地铁运行提供了技术支持，是地铁运行的重要保障之一。
2.2 CBTC系统信号系统分析CBTC系统信号系统分析主要是对地铁CBTC系统中信号系统的功能、结构、性能等进行系统的分析和研究。
地铁CBTC信号系统设计分析
地铁CBTC信号系统设计分析丁文君【期刊名称】《《无线互联科技》》【年(卷),期】2019(016)020【总页数】2页(P15-16)【关键词】列车控制信号系统; 移动闭塞; 分时长期演进技术; 信号干扰【作者】丁文君【作者单位】陕西交通职业技术学院陕西西安 710018【正文语种】中文1 CBTC系统的基本构成基于通信的列车控制系统（Communication-Based Train Control，CBTC）源于欧洲连续式列车控制系统，随着计算机、无线通信和自动化控制技术的发展，该系统在技术和应用上得到突破性的发展，并成为国内外城市轨道交通的神经中枢，是确保地铁车辆安全运行的应用支撑。
CBTC系统与轨道电路相互独立，通常采用基于802.11系列协议的无线局域网（Wireless Local Area Networks，WLAN）组网，进行车地的双向、连续、大容量数据通信，该种通信方式具有可移动、成本低、易于部署等特点，便于实现移动闭塞。
整体而言CBTC系统由地面设备和车载设备两大模块构成，且两者可以通过数据通信网络进行车地的双向通信，以此构成整个系统的主体功能框架。
系统中配设了自动列车监控系统（Automatic Train System，ATS），可用于监控列车运行、信号设备等情况，管理运行图、排列进路。
在CBTC系统中还设置了计算机联锁子系统，利用专门的控制软件对车站信号、进路、道岔之间的联锁关系进行处理，并可自动采集、处理相关信号，将地铁车站运行中的操控指令和信息输入计算机，根据内置的计算条件便可实现对联锁关系的逻辑运算和判定，而后，可根据计算结果输出，指令执行设备和机构完成对列车运行的监控。
2 CBTC系统的移动闭塞技术的模式分类CBTC系统可基于车地双向通信，通过连续检测先行列车的位置和速度，实现移动闭塞，其应用设计原理是后续列车以前行列车尾部为追踪目标点，在最小安全追踪间隔距离下，实现安全运行。
城市轨道交通CBTC系统可靠性分析与评价
城市轨道交通CBTC系统可靠性分析与评价城市轨道交通CBTC系统可靠性分析与评价一、背景介绍城市轨道交通是现代城市的重要交通工具，而CBTC （Communication-Based Train Control）系统作为一种先进的轨道交通信号控制系统，具有更高的效率和安全性。
因此，对CBTC系统的可靠性进行分析与评价，对于保障城市轨道交通运行的安全和顺畅具有重要意义。
二、CBTC系统可靠性分析方法1. 故障模式与影响分析（Failure Mode and Effects Analysis, FMEA）：通过识别CBTC系统可能出现的故障模式及其影响，从而评估系统的可靠性。
2. 可靠性块图分析（Reliability Block Diagram, RBD）：根据CBTC系统的物理结构和功能，绘制可靠性块图，通过计算各个功能模块的可靠性指标，评估系统整体的可靠性。
3. 事件树分析（Event Tree Analysis, ETA）：对CBTC系统各种故障事件进行建模和分析，根据故障事件发生的概率和影响，评估系统的可靠性。
三、CBTC系统可靠性评价指标1. 平均无故障时间（Mean Time Between Failures, MTBF）：指CBTC系统连续运行的平均时间，即系统在正常运行状态中没有发生故障的平均时间。
2. 故障频率（Failure Rate）：指CBTC系统在一定时间内发生故障的频率，通常以每小时发生的故障次数表示。
3. 故障恢复时间（Mean Time to Repair, MTTR）：指CBTC系统从发生故障到修复完毕的平均时间。
四、CBTC系统可靠性评价案例分析以某城市A地铁线的CBTC系统为例进行可靠性评价。
首先，进行故障模式与影响分析，识别系统可能的故障模式。
然后，绘制CBTC系统的可靠性块图，计算各个功能模块的可靠性指标。
最后，通过事件树分析，建立CBTC系统故障事件的概率模型，从而评估系统的整体可靠性。

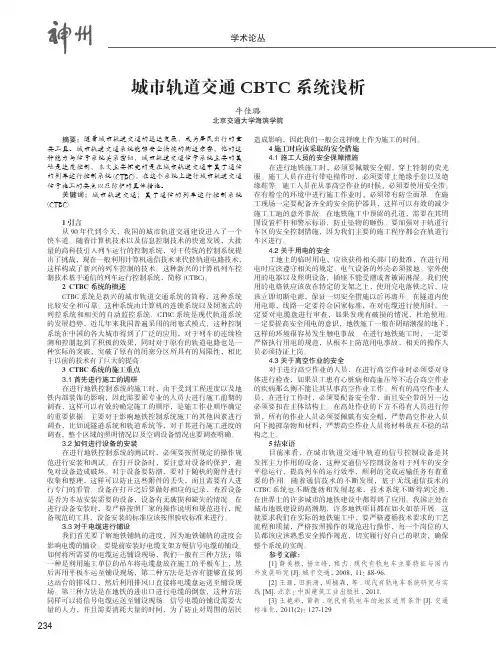

城市轨道交通CBTC系统浅析
234学术论丛城市轨道交通CBTC系统浅析牛佳璐北京交通大学海滨学院摘要：随着城市轨道交通的迅速发展，成为居民出行的重要工具。
城市轨道交通系统能够安全快捷的输送乘客，他的这种能力与信号系统关系密切，城市轨道交通信号系统主要的基础是速度控制，本文主要探究的是在城市轨道交通中基于通信的列车运行控制系统(CTBC)，在这个系统上进行城市轨道交通信号施工的要点以及防护的具体措施。
关键词：城市轨道交通；基于通信的列车运行控制系统(CTBC)1 引言从90年代到今天，我国的城市轨道交通建设进入了一个快车道。
随着计算机技术以及信息控制技术的快速发展，大批量的高科技引入列车运行的控制系统，对于传统的控制系统提出了挑战，现在一般利用计算机通信技术来代替轨道电路技术，这样构成了新兴的列车控制的技术。
这种新兴的计算机列车控制技术基于通信的列车运行控制系统，简称(CTBC)。
2 CTBC系统的概述CTBC系统是新兴的城市轨道交通系统的简称，这种系统比较安全和可靠。
这种系统由计算机的连锁系统以及闭塞式的列控系统和相关的自动监控系统。
CTBC系统是现代轨道系统的发展趋势，近几年来我国普遍采用的闭塞式模式，这种控制系统在中国的各大城市得到了广泛的应用，对于列车的连续检测和控制起到了积极的效果，同时对于原有的轨道电路也是一种实际的突破，突破了原有的闭塞分区所具有的局限性，相比于以前的技术有了巨大的提高。
3 CTBC系统的施工重点3.1 首先进行施工的调研在进行地铁控制系统的施工时，由于受到工程进度以及地铁内部装饰的影响，因此需要派专业的人员去进行施工前期的调查，这样可以有效的确定施工的顺序，是施工作业顺序确定的重要依据。
主要对于影响地铁控制系统施工的其他因素进行调查，比如说隧道系统和轨道系统等，对于其进行施工进度的调查，整个区域的照明情况以及空调设备情况也要调查明确。
3.2 如何进行设备的安装在进行地铁控制系统的测试时，必须要按照规定的操作规范进行安装和调试。
城市轨道交通CBTC系统关键技术探讨
城市轨道交通CBTC系统关键技术探讨随着计算机和通讯技术的飞速发展，自动控制技术也得以迅猛发展，广泛应用于城市轨道交通行业。
为提高城市轨道交通的运营效率，人们研发出一种基于无线通信的列车自动控制系统，即CBTC系统。
文章主要就轨道交通CBTC系统关键技术进行了相关的分析，以供参考。
标签：城市轨道交通；CBTC系统关键技术；列车自动驾驶子系统（ATO）目前我国城市轨道交通运行速度和运行密度的不断提高，实现高水平列车自动驾驶的系统功能则成为CBTC信号系统的关键。
一、CBTC系统及其构成CBTC系统由ATS子系统、ATP、ATO子系统、联锁子系统、DCS子系统等构成，各子系统均采用模块化设计。
ATP子系统是保证行车安全、防止错误进路、防止列车进入前方列车占用区段和防止超速运行的设备。
ATP负责全部的列车运行保护，是列车安全运行的保障。
ATO即列车自动驾驶，它代替司机操纵列车驱动、制动设备，自动实现列车的启动、加速、匀速惰性、制动等驾驶功能。
在ATP系统的基础上安装了ATO系统，列车就可以采用手动方式或自动方式行驶。
ATS在ATP和ATO系统的支持下，根据运行时刻表完成对列车运行的自动监控，可自动或由人工监督和控制正线（车辆段、试车线除外），及向调度员和外部系统提供信息。
DCS数据通信系统的主要作用是在各个子系统之间传输ATC 报文。
（一）CBTC技术组成CBTC 技术包括：⑴无线通信技术，⑵移动闭塞技术，⑶列车定位技术。
由于CBTC 是基于无线通信的列车控制系统，自然离不开通信技术的支持。
无线通信的种类很多，常见的有基于OFDM（正交频分复用技术）通信、扩展频谱通信、跳频技术、WLAN（无线局域网）技术。
移动闭塞是实现CBTC的关键技术之一，CBTC是这种闭塞方式的应用系统。
它与固定闭塞相比，其最显著的特点是取消了以信号机分隔的固定闭塞区间。
列车在线路上运营的间隔距离由列车在线路上的实际位置和运行情况确定，闭塞区间随列车的形势，不断变化，故称为移动闭塞。
城市轨道交通CBTC系统相关知识培训
3.2.6 自动折返
根据需要，在现地控制工作站可将折返 站设置为自动折返模式或手动折返模式， 当折返站被设置为自动折返模式时自动办 理折入进路，在列车通过折入进路进入折 返轨后，自动办理折出进路。 存在双库线折返的折返站设置全自动折 返功能，以先进先出为办理原则，满足双 库线折返要求。
3.3 信号机
4.2 联锁机与ATP/ATO逻辑部接口
通过100M光LAN接口，将联锁机、 驱采机、ATP/ATO置于同一个LAN中。
4.3 联锁机与现地控制工作站的接口
通过RS422接口，与既有站相同。
4.4 与轨旁设备的接口
4.4.1 与信号机接口
（1）三灯位列车信号机 a)驱动继电器 信号继电器LXJ； 点灯继电器DDJ（用于区分CBTC模式和 后备模式点灯灭灯）； 道岔直向继电器ZXJ； 引导信号继电器YXJ。 b)采集继电器 信号继电器LXJ； 点灯继电器DDJ； 灯丝继电器DJ、2DJ； 道岔直向继电器ZXJ； 引导信号继电器YXJ。
3.7.3 上电锁
CI系统初始化后，须锁闭管辖范围内的 道岔区段，经人工确认后在8分钟内办理上 电解锁，则道岔区段全部解锁，8分钟后需 逐段解锁，解锁后才能排列进路。
注：联锁对PSD（屏蔽门）、ESB（站 台紧急关闭按钮）的处理逻辑的接口部分 描述。
4.联锁系统接口
4.1 两联锁站间接口 4.1.1 站间透明
3.4 道岔
当道岔区段故障时，联锁可执行强转道 岔命令转换道岔。 后备模式下需对进路前方第一区段内的 道岔进行过走防护处理，并可通过人工选择 来将过走道岔锁闭在定位或反位。 控制电路与既有线交流多机牵引道岔相 同，SJ须提前DCJ或FCJ两秒吸起。
地铁CBTC系统信号系统分析与故障
地铁CBTC系统信号系统分析与故障我们将对 CBTC 系统的信号系统进行分析。
CBTC 系统主要由列车控制中心（TCC）、地面设备（Trackside Equipment）和列车设备（On-board Equipment）三部分组成。
列车控制中心（TCC）是 CBTC 系统的核心部分，负责控制列车的运行和监控整个地铁系统的运行状况。
TCC 通过无线通信系统与所有列车进行实时通信，实时掌握列车位置，调度车辆的运行。
地面设备主要包括信号机、轨道电路、无线通信装置等。
信号机负责向列车发送指令，控制列车的运行速度和停车位置，确保列车的安全运行。
轨道电路用于监控轨道上的列车位置，并向TCC发送实时信息。
无线通信装置负责和列车进行通信，保证列车设备和列车控制中心之间的信息交换。
接下来，我们将分析 CBTC 系统信号系统可能遇到的故障。
首先是TCC故障。
TCC出现故障会导致无法实时掌握列车位置和运行状态，进而会影响到列车的调度和运行。
其次是地面设备故障。
如果信号机、轨道电路或无线通信装置出现故障，可能会导致列车无法及时收到指令，影响列车的运行安全。
再次是列车设备故障。
如果车载信号装置或车载通信装置出现故障，列车将无法及时响应地面设备的指令，可能会造成列车的失控或者停车故障。
除了应对CBTC系统信号系统可能遇到的故障外，我们还需要做好CBTC系统的预防和维护工作。
首先需要对 CBTC 系统进行定期的检修和维护，保证各个部件的正常运行。
其次是加强对 CBTC 系统的监控，建立完善的监控系统，及时发现 CBTC 系统可能存在的问题，做好预防措施。
还需要做好故障处理的培训和应急预案的制定，提高人员对 CBTC 系统故障处理的能力和技术水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市轨道交通CBTC信号系统开通运营前置条件分析李法刚 （北京现代通号工程咨询有限公司，北京 １００１６６ ） 〔摘要〕：在城市轨道交通ＣＢＴＣ信号系统设备安装阶段完成后，通过“单项设备、子系统设备、系统设备”等不同层级的设备软、硬件测试、调试与试验过程，以及通过“模拟实验、综合试验、１４４小时不间断系统稳定性试验、空载试运行试验、载客试运行试验”等一系列不同阶段的系统功能测试、试验与调试工作，以验证从系统单项设备本身性能指标的符合性到实际运营环境下系统整体功能指标的稳定与可靠程度以及与设计要求的符合程度，最终判定系统是否能够按照既定功能安全可靠地投入运营。
〔关键词〕：单项设备测试、调试、试验；子系统设备功能试验；综合联调；安全认证与评估；空载试运营；载客试运营；软件的测试、试验与验收；员工培训；正式运营前的其他准备工作。
1引言在我国轨道交通建设领域，随着轨道交通运行控制技术的快速发展，基于通信技术的CBTC列车运行控制系统因其具备安全可靠性高、运输效率高、运营组织与控制自动化程度高以及较佳的系统稳定性和可维护性等一系列突出优点，已获得越来越广泛的认可和推广应用。
在具体项目的建设过程中，如何保证系统工程从施工安装阶段平稳过渡到安全可靠地投入正式运营并逐步实现其应有功能，也越来越成为广大建设者和运营管理者高度关注的一项工作。
本文从系统工程完成施工安装、开始系统试验至正式投产前的运营准备阶段需要完成并获得系统性评估、验证的一系列测试、调试、试验工作过程，以及运营组织方面需要做好的其他准备工作，浅析城市轨道交通CBTC信号系统投入正式运营前需要具备的基本前置条件。
2系统测试、试验、调试、试运行及验收2.1系统调试与试验2.1.1 单项设备的调试与试验单项设备的试验包括单项设备的安装验收试验和调试验收试验，其试验内容包括：◆安装验收试验，以验证单项设备本身的电气性能指标和安装工艺标准的符合性；◆调试验收试验，以验证单项设备所具备的基本功能满足要求的程度。
2.1.2 子系统调试及试验在单项设备试验完成后，进行子系统测试，以验证各个子系统的技术指标满足设计要求。
对各子系统须进行主副电源倒换测试，以验证是否满足电源倒换要求；对各子系统须进行冗余测试，以验证是否满足安全要求、功能要求和可靠性要求。
2.1.3 联锁设备功能试验通过下列试验，验证系统接口和系统逻辑关系的正确性，硬件设备及系统软件的运行可靠性和稳定性。
包括以下主要内容：硬件设备性能测试；设备冗余切换试验；联锁人机接口试验；联锁逻辑及功能试验；室内、外设备状态的一致性测试；故障报警、记录、诊断试验；子系统干扰试验；与动态信标接口测试；与其它子系统接口试验；传输通道的测试；其它必要的试验。
2.1.4 ATP/ATO地面设备功能试验通过下列试验，验证ATP/ATO子系统能够实现的基本功能以及硬件设备性能与设计要求的符合性。
包括以下主要内容：连续式ATP功能及点式ATP功能试验；硬件设备性能试验；设备冗余切换试验；与联锁的接口试验；命令执行试验；紧急停车试验；与其它子系统的接口试验；车地通信试验；保护区段试验；计轴子系统测试；设计行车间隔的试验；折返间隔的试验；停车精度和门控试验；故障报警、记录、诊断试验；子系统干扰试验；其它必要的试验。
2.1.5 ATP/ATO车载信号设备功能试验通过下列试验，验证ATP/ATO车载信号设备能够实现的基本功能以及设备性能与设计要求的符合性。
包括以下主要内容：连续式ATP功能及点式ATP功能试验；设备冗余切换试验；硬件设备性能试验；车地通信试验；列车安全制动距离及安全保护距离试验；列车速度保护试验；车载设备人机接口试验；列车紧急和常用制动试验；牵引加速试验；列车的动态试验；列车制动率实验；保护区段试验；停车精度与车门/屏蔽门控制试验；各种驾驶模式试验；列车倒溜防护试验；列车检测设备试验；列车节能运行模式试验；与其它系统的接口试验；列车故障报警、记录、诊断试验；其它必要的试验。
2.1.6 ATS设备功能试验通过下列试验，验证该ATS子系统设备能够实现的基本功能以及设备性能与设计要求的符合性。
包括以下主要内容：系统硬件设备性能试验；设备冗余切换试验；系统人机接口试验；识别号跟踪及生成试验；自动进路排列试验；列车运行自动调整/人工调整试验；时刻表编辑试验；时刻表在线修改试验；按时刻表自动指挥列车运行试验；运行图显示试验；授权、职责功能验试；自动生成各种报表试验；系统故障记录、诊断试验；同联锁设备及ATP/ATO子系统的联合试验；折返间隔的试验；设计行车间隔的试验；系统响应时间试验；与其它系统的接口试验；列车运行仿真模拟试验；其它必要的试验。
2.1.7培训设备功能实验通过下列试验，验证培训子系统能够实现的基本功能与设计要求的符合程度。
包括以下主要内容：列车运行仿真模拟试验；操作培训模拟试验；维护培训模拟试验；其它必要的试验。
2.1.8 信号维护监测子系统功能实验通过下列试验，验证信号维护监测子系统能够实现的基本功能与设计要求的符合程度。
包括以下主要内容：各种诊断功能试验；各种报警功能试验；监测功能试验；监测报警的人机界面功能试验；行车显示信息画面调用功能试验；硬件性能试验；各种统计及图表输出试验；其它必要的试验。
2.1.9 电源设备的功能试验通过下列试验，验证电源子系统能够实现的基本功能以及电源设备性能指标与设计要求的符合程度。
包括以下主要内容：两路倒换功能试验；UPS的输出特性试验；各种交直流模块的输出品质试验；对地漏泄监测试验；电池放电试验；各种报警及输出试验；其它必要的试验。
2.1.10 信号系统联调信号系统联调主要包括：ATS子系统、ATP子系统、联锁子系统、ATO子系统、电源设备、停车场联锁及微机监测设备的联合调试及其与其它子系统的综合联调；信号系统的联调主要测试系统对列车的控制能力，达到设计功能要求。
2.1.11 144小时连续系统试验单项、子系统及系统联调工作完成，经验证各子系统设备软、硬件指标及各子系统功能符合设计标准（或建设合同约定功能）要求后，进行全系统144小时不间断联合功能试验。
在144小时连续系统试验期间，信号系统应达到以下指标要求：在联锁、ATP安全功能正常的基础上，系统必须提供100%的安全运行；联锁、ATP/ATO、ATS各子系统的可用性不得低于设计标准；设备的MTBF必须满足设计要求；列车因信号系统的原因产生的非期望（不正常）紧急制动发生率须小于设计标准限值；列车停车精度范围及概率符合设计标准；正线最小行车间隔、折返站最小折返间隔、出入段的最小间隔符合设计标准；实际时刻表与计划时刻表的平均差距符合设计标准；列车在中间站到达或发车时间与时刻表偏差符合设计标准；列车在终点站到达或发车时间与时刻表偏差符合设计标准；因信号系统引起的大于15秒的晚点率符合设计标准；主要技术指标其它相关要求符合设计标准。
2.1.12 试验结果及评估在144小时连续试验期间，如安全性和可用性指标不达标，则进行系统修正后，重新组织试验，直到规定指标实现；在144小时连续试验期间，如折返时间、运行间隔和节能的指标不达标，则进行系统修正后，重新组织功能试验，直到规定的指标实现。
在144小时连续试验期间，没有完成的或不能满足要求的其它指标，须在联调及后续的工作中继续完成。
2.2综合联调2.2.1综合联调包括两个阶段：即信号系统与其它系统的接口功能试验和联合调试试验。
通过接口功能试验以验证所有与其它系统的接口功能符合要求。
2.2.2通过信号系统的调试及与其它有关系统的接口检查，以验证所需联调的每组设备通过其接口达到的系统功能满足合同要求。
2.2.3试验内容可包括144小时连续试验中未完成的或未成功的项目以及与其它系统接口的稳定性指标。
2.3安全认证与评估综合联调完成后，由独立的第三方安全评估认证单位，提交具有法律效力的安全评估报告和安全认证证明文件，明确信号系统设备是否能够投入空载试运行和载客运营。
2.4空载试运行2.4.1预验收和安全评估完成后，设备将在实际环境下进行试运行。
2.4.2在实际运营环境中，通过试运行把全部系统设备作为一个不可分割的系统进行综合检测，以验证设计规定功能的满足情况。
2.4.3在试运行期间，所有系统设备均按实际操作模式无故障连续运行。
2.4.4 空载试运行试验内容、试验要求必须符合国家、行业现行标准、规范以及经各方批准的试验大纲有关规定。
2.5竣工初验载客试运营前，进行信号系统的竣工初验，竣工初验合格后，进行载客试运营。
2.6载客试运营2.6.1 应确保系统在试运营期间能安全载客运行。
2.6.2 根据工期的要求，在系统投入载客运营之前，必须提供允许载客的安全认证报告。
2.6.3在系统载客试运营期间，及时分析并排除系统设备故障。
2.7竣工验收2.7.1系统全功能开通运营一段时间后，组织系统竣工验收。
2.7.2 竣工验收通过后签署竣工验收证书。
2.7.3 对于车载信号设备，应根据车辆出厂情况，根据车地联调、综合联调及上道试运行各阶段安排，逐一进行车载设备的试验、验证和验收。
2.8竣工资料移交工程竣工验收通过后，系统集成商应按照建设单位文档管理部门及地方城建档案管理部门要求，将工程竣工资料进行移交归档。
有关资料除了按要求应当存档的项目建设阶段形成的管理类文件、技术类文件外，还应当包括国家或地方档案管理部门或地方建管单位要求归档的其它资料。
3软件的安装、测试、验收及交付运营与维护3.1软件安装、测试及验收3.1.1 系统集成商应对提供的软件进行测试，按照规定步骤对软件进行严格的检查、验证，以证明软件已达到规定的要求，能够在现场安装、验收、交付并能够连接其它接口系统使用。
3.1.2 系统集成商提供的软件应当完成的功能测试主要包括：工厂验收测试和现场验收测试。
3.1.3 系统集成商在软件工厂验收测试及现场验收测试过程完成后，应当向建设方提交可验证的全过程测试记录和验收报告。
3.1.4 系统集成商应对所有进行验收测试的软件建立基线并应准确地在软件配置管理中记录版本控制情况。
3.1.5 除了同时测试硬件软件配合表现功能的整体系统验收外，系统集成商亦须满足个别软件独有用户需求，例如：软件系统维护性、边界测试、强度测试、软件系统保留余度等，并提供软件测试验收书。
3.1.6 所有安装的软件须无病毒及有合法使用许可证及安全认证证书。
3.2软件交付、运行和维护3.2.1 系统集成商应按照合同约定办理系统软件移交手续，明确产权归属、使用权限与许可范围。
3.2.2 系统集成商须按买方要求更改所有系统密码，按合同约定交付所有与现场安装软件版本一致的电子版，确保买方能对新更换的计算机设备成功进行软件安装。
