13春电大《土木工程力学(本)》作业4参考答案

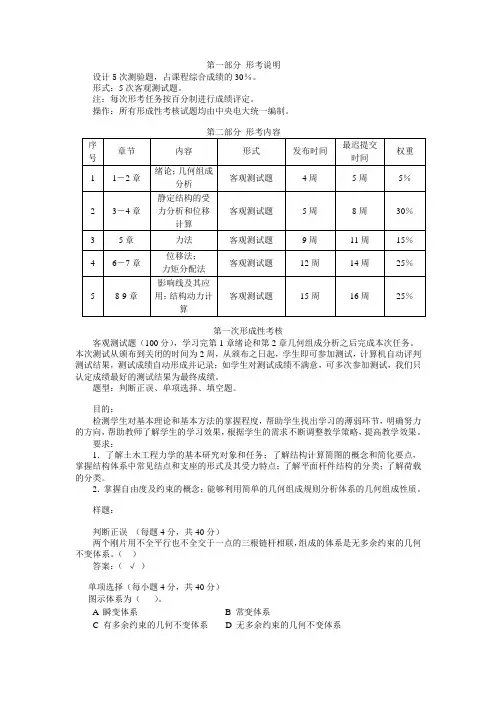

2013土木工程力学(本)考试要点
第一部分形考说明设计5次测验题，占课程综合成绩的30％。
形式：5次客观测试题。
注：每次形考任务按百分制进行成绩评定。
操作：所有形成性考核试题均由中央电大统一编制。
第一次形成性考核客观测试题（100分），学习完第1章绪论和第2章几何组成分析之后完成本次任务。
本次测试从颁布到关闭的时间为2周，从颁布之日起，学生即可参加测试，计算机自动评判测试结果，测试成绩自动形成并记录；如学生对测试成绩不满意，可多次参加测试，我们只认定成绩最好的测试结果为最终成绩。
题型：判断正误、单项选择、填空题。
目的：检测学生对基本理论和基本方法的掌握程度，帮助学生找出学习的薄弱环节，明确努力的方向，帮助教师了解学生的学习效果，根据学生的需求不断调整教学策略，提高教学效果。
要求：1．了解土木工程力学的基本研究对象和任务；了解结构计算简图的概念和简化要点，掌握结构体系中常见结点和支座的形式及其受力特点；了解平面杆件结构的分类；了解荷载的分类。
2．掌握自由度及约束的概念；能够利用简单的几何组成规则分析体系的几何组成性质。
样题：判断正误（每题4分，共40分）两个刚片用不全平行也不全交于一点的三根链杆相联，组成的体系是无多余约束的几何不变体系。
（）答案：（√）单项选择（每小题4分，共40分）图示体系为（）。
A 瞬变体系B 常变体系C 有多余约束的几何不变体系D 无多余约束的几何不变体系第二次形成性考核客观测试题（100分），学习完第3章静定结构受力分析和第4章静定结构位移计算之后完成本次任务。
本次测试从颁布到关闭的时间为4周，从颁布之日起，学生即可参加测试，计算机自动评判测试结果，测试成绩自动形成并记录；如学生对测试成绩不满意，可多次参加测试，我们只认定成绩最好的测试结果为最终成绩。
题型：判断正误、单项选择、计算。
目的：检测学生对基本理论和基本方法的掌握程度，帮助学生找出学习的薄弱环节，明确努力的方向，帮助教师了解学生的学习效果，根据学生的需求不断调整教学策略，提高教学效果。
电大土木工程力学(本)作业四答案
作业四参考答案一、选择题1．A 2．C 3．A 4．B 5．C二、判断题1．⨯2．⨯3．⨯4．⨯5．⨯三、画图示伸臂梁M K ，F RA 的影响线。
（10分）解：用机动法作影响线如下：四、绘制伸臂梁C 截面、D 截面的弯矩影响线和剪力影响线。
（10分）ABCKӨ1 M K 影响线 ⊕ 1 ABCӨ1/2 F RA 影响线⊕1解：用机动法作影响线如下：五、作图示梁F yA 、M C 的影响线，并利用影响线计算图示荷载作用下的F yA 、M C 值。
（20分）解：作F yA 、M C 影响线如下：CӨ0.5M C 影响线⊕ 0.75 CӨ0.5F QC 影响线 ⊕0.75 Ө 0.25DӨ1.5 M D 影响线 ⊕D1 F QD 影响线A F yA 影响线 ⊕ 1 Ө 0.25C计算F yA 、M C 的值：yA 1F =120.5120.25830.2502⨯⨯⨯⨯⨯=--C 1M =12183124kN m 2⨯⨯⨯⨯=---六、试求图示体系的自振频率。
EI=常数，杆长均为L 。
（10分）解：（1）计算柔度系数δ11用力法作图示M 图，如图所示。
由M 图应用图乘法，可求得柔度系数δ11AM C 影响线 Ө 1C∙m m M 图311121L L 2L 1227L δ=L L L ++L L L =2EI 32EI 32322EI 3312EI⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯（2）体系自振频率ω为：ω===m12EI七、求图示体系的自振频率。
忽略杆件自身的质量。
（15分）解：由下图列出体系动力学平衡方程：对A 点取矩，列出体系动力学平衡方程：y 3y 3(m)ky (m )02222l l l -----= 其中：y (m)22l -和3y(m )2-为惯性力，ky -为弹性力。
又： y αl =， y αl =，代入动力学平衡方程，整理后得：2kαα05m+= 故得： ω=八、求图示体系的自振频率。
质量m 集中在横梁上。
2013 电大 试题与答案 土木工程力学(本)解析
试卷代号：1129（1884）中央广播电视大学第一学期“开放本科”期末考试(半开卷)土木工程力学（本）试题一、单项选择题（每小题3分，共30分）在所列备选项中，选一项正确的或最好的作为答案，将选项号填入各题的括号中。
1.用位移法计算图示各结构，基本未知量是两个的结构为（A ）。
2. 用力法计算超静定结构时，基本未知量是（ D ）。
A. 杆端弯矩B. 结点角位移C.结点线位移D.多余未知力S为（ B ）。
3. 图示结构杆件BA的B端转动刚度BAA．2 B．3 C．4 D．64. 用力矩分配法计算结构得到一个收敛的结果，是因为（ D ）。
A. 分配系数小于1B. 分配结点之间传递系数小于1C. 结点上有外力矩作用D. A 和B 同时满足5. 反映结构动力特性的重要物理参数是（ B ）。
A. 质点的质量B. 自振频率C. 振幅D. 干扰力的大小6. 用力矩分配法计算超静定结构时，刚结点的不平衡力矩等于（ B ）。
A. 外力矩B.附加刚臂中的约束反力矩C.杆端固端弯矩D.杆端的传递弯矩7. 影响线的纵坐标是（ D ）。
A. 固定荷载的数值B. 移动荷载的数值C.不同截面的某一量值D.指定截面的某一量值8. 受弯杆件截面内力有（ D ）。
A. 弯矩B.剪力C. 轴力D. A 、B 、C9. 不考虑杆件的轴向变形， 竖向杆件的E I = 常数。
下图所示体系的振动自由度为（ A ）。
A ．1B ．2C ．3D ．410. 力法典型方程是（ B ）。
A. 结构的物理方程B. 多余约束处的位移协调条件C. 力的平衡条件D. A 、B 两个条件二、判断题（将判断结果填入括弧，以√表示正确，以×表示错误。
每小题3分，共30分）11. 基本附属型结构力的传递顺序是: 从附属部分到基本部分。
（√ ）12. 结构由于弱阻尼其自由振动不会衰减。
（ × ）13. 当AB 杆件刚度系数i S AB 3 时， 杆件的B 端为固定支座。
国家开放大学《土木工程力学(本)》形考作业1-5参考答案
国家开放大学《土木工程力学（本）》形考作业1-5参考答案题目随机，下载后可利用查找功能完成学习任务形考作业1一、选择填空题（每空1分，共20分）1、从几何角度，结构通常可以分为三类：（1）C通常由若干根杆件相互联结组成，杆件的几何特征是其长度远大于横截面上两个方向的尺度。
（2）B厚度远小于其长度和宽度。
（3）A长、宽、高三个方向尺度大小相近（属于同一数量级）。
从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。
A．实体结构B．板壳结构（薄壁结构）C．杆件结构D．拱结构2、结点通常简化为以下三种类型：（C）（B）（A）从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。
A．铰结点B．刚结点C．组合结点3、请把文字与选项对应起来。
（1）B不允许结构在支承处发生任何方向的移动和转动。
（2）A不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。
（3）C只允许结构在支承处绕铰转动，而不能发生任何移动。
（4）D只约束了支承链杆方向的位移，允许结构绕铰转动，也可以沿着垂直于链杆的方向移动。
从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。
A．定向支座B．固定支座C．固定铰支座D．活动铰支座4、请把文字与选项对应起来。
根据荷载的作用时间不同，荷载可以分为：B——永久作用在结构上的不变荷载。
C——暂时作用在结构上的可变荷载。
根据作用的性质可以分为：A——荷载的大小、方向和位置不随时间变化或变化比较缓慢，不会使结构产生明显的振动，计算过程中可忽略惯性力的影响。
F——随时间迅速变化的荷载，会使结构产生明显的振动，因而计算过程中惯性力的影响不能忽略。
根据作用的方式可以分为：E——是指满布在结构或构件某部分面积上的荷载。
D——作用在结构上的荷载一般总是分布在一定的面积上，当荷载作用面积远小于结构或构件的尺寸时，可以认为此荷载是作用在结构或构件的一个点上。
最新电大土木工程力学(本)历年试题及参考答案资料知识点复习考点归纳总结汇总
三一文库（）*电大考试*土木工程力学(本) 试题一、判断题(将判断结果填入括弧，以√表示正确，以X表示错误。
每小题3分，共30分)1．图示为刚架的虚设力系，按此力系及位移计算公式可求出杆AC的转角。
( )2．图示结构的超静定次数是n＝3。
5．用力矩分配法计算结构时，汇交于每一结点各杆端力矩分配系数总和为1，则表明力矩分配系数的计算绝对无错误。
( )6．支座移动对超静定结构的极限荷载没有影响。
( )．7．在动力计算中，以下两图所示结构的动力自由度相同(各杆均为无重弹性杆)。
( )8．图示结构C截面弯矩影响线在C处的竖标为ab/l。
( )9．两刚片用三链杆相联，且三链杆平行不等长，则构成瞬变体系。
( )lo．在多结点结构的力矩分配法计算中，可以同时放松所有不相邻的结点以加速收敛速度。
( )二、选择题(每小题3分，共30分)11．据影响线的定义，图示悬臂梁C截面的弯矩影响线在C点的纵坐标为( )A．0 B．-3m C．-2m D．-lm12．图示超静定结构结点角位移的个数是( )A．2 B．3 C．4 D．513．用力法计算超静定结构时，其基本未知量为( )A. 杆端弯矩B．结点角位移 C. 结点线位移D．多余未知力14．超静定结构在荷载作用下产生的内力与刚度( )A．无关B．相对值有关C. 绝对值有关D．相对值绝对值都有关15．图示简支梁在移动荷载作用下，使截面C产生最大弯矩时的临界荷载是( )A．7kN B．3kN C．10kN D．5kN16．机动法作静定梁影响线应用的原理为( )A. 变形条件B. 平衡条件C. 虚功原理D．叠加原理17．在图示结构中，若要使其自振频率ω增大，可以( )A．增大P B．增大m C. 增大EI D．增大l18．力法典型方程中的自由项Alp是基本体系在荷载作用下产生的( )A．Xi B．Xj C．Xi方向的位移D．Xj方向的位移19．一般情况下结点的不平衡力矩总等于( )A．汇交于该结点的固定端弯矩之和B. 传递弯矩之和C. 结点集中力偶荷载D. 附加约束中的约束力矩20．一结构的超静定次数等于结构中( )A．约束的数目B．多余约束的数目C. 结点数D．杆件数三、计算题(20分)21．用力法计算图示结构，基本体系如下示，求力法方程各系数和自由项。
“开放本科“《土木工程力学(本)》 试题及答案
试卷代号：1129（1884）中央广播电视大学2011—2012学年度第二学期“开放本科”期末考试(半开卷)土木工程力学（本）试题2012年7月一、单项选择题（每小题3分，共30分）在所列备选项中，选一项正确的或最好的作为答案，将选项号填入各题的括号中。
1．A2．C 3．A4．D5．A6．C 7．B 8．D 9．D 10．B二、判断题（每小题3分，共30分。
将判断结果填入括弧内，以√表示正确，以×表示错误）11．√ 12．√13．√ 14．× 15．×16．√17．√18．√19．√ 20．√8.用位移法计算超静定结构时，基本未知量的数目等于（）。
D.独立的结点位移数9.求图示梁铰B两侧截面的相对转角时，其虚设力状态应取图（）。
10.超静定结构在荷载作用下产生的内力与刚度（）。
A.无关B.相对值有关C.绝对值有关D.相对值绝对值都有关二、判断题（将判断结果填入括弧，以√表示正确，以×表示错误。
每小题3分，共30分）11.图a为一对称结构作用对称荷载，利用对称性时简化的半边结构如图b所示。
（）2。
（）12.图示梁AB在所示荷载作用下A截面的剪力值为ql13.超静定结构的位移法基本结构是唯一的。
（）14.用力法解超静定结构时，基本结构是唯一的。
（）15.力矩分配法只能计算连续梁。
（）16.计算超静定结构的位移时，可以在力法的基本结构上虚设力状态。
（）17.超静定结构由于温度变化可以产生内力。
（）18．一般来说静定多跨梁的计算顺序是，先基本部分后附属部分。
（）19．用位移法解超静定结构时，附加刚臂上的反力矩是利用刚结点平衡求得的。
（）20. 影响线的横坐标是移动的单位荷载的位置。
（）三、（10分）21.计算图示静定梁，并画弯矩图。
四、（16分）22.用力法计算图示结构，作弯矩图。
EI=常数。
五、（14分）23.用位移法计算图示连续梁，列出典型方程，求出系数项和自由项。
国家开放大学电大本科《土木工程力学》2025-2026期末试题及答案(试卷号：1884)
国家开放大学电大本科《土木工程力学》2025-2026期末试题及答案（试卷号：1884）一、单项选择题（每小题3分，共30分。
在所列备选项中，选1项正确的或最好的作为答案填入括弧）4．力法的基本体系是( )A. -组单跨度超静定梁 B．瞬变体系C．可变体系 D．几何不变体系5．超静定结构的超静定次数等于结构中( )A.约束的数目 B．多余约束的数目C．结点数 D．杆件数．6．对称结构在正对称荷载作用下，内力图中( )A．轴力图反对称 B．剪力图反对称C．弯矩图反对称 D．剪力图正对称7．用位移法计算超静定刚架时，独立的结点角位移数等于( )A．铰结点数 B．多余约束数C．刚结点数 D．不确定8．用位移法求解图示结构时，基本未知量的个数是( )A.2 B．3C．4 D．59．用力矩分配法计算超静定结构时，刚结点的不平衡力矩等于(A．外力矩B．附加刚臂中的约束反力矩C．杆端固端弯矩D．杆端传递弯矩10．机动法作静定梁影响线应用的原理为( )A.变形体虚功原理 B．互等定理C．刚体虚功原理 D．叠加原理、二、判断题（每小题3分，共30分。
将判断结果填入括弧，以√表示正确，以×表示错误）11．基本附属型结构力的传递顺序是：从附属部分到基本部分。
( )12.用平衡条件能求出全部内力的结构是静定结构。
( )13.桁架结构在结点荷载作用下，杆内只有剪力。
( )14.图示为刚架的虚设力状态，按此力状态及位移计算公式可求出A处的水平位移。
17.用力矩分配法计算结构时，传递系数与该杆件的远端支承条件有关。
( )18.力矩分配法适用于连续梁和有侧移刚架。
( )19.影响线的横坐标是移动的单位荷载的位置。
( )20.反映结构动力特性的参数是振动质点的自振频率。
( )三、作图与计算题（共40分）试题答案及评分标准（仅供参考）一、单项选择题（每小题3分，共30分）1．A 2．D 3．C 4．D 5．B6．B 7．C 8．B 9．B 10．C二、判断题（每小题3分，共30分。
电大《土木工程力学》（本）历届试题及答案
C．减小EI D．减小l
8．图示悬臂梁中间截面的弯矩为( B )。
A.ql2
16 B. ql2
8 ql2ql2
C.4
D. 2
9．用力法计算图示结构时，不能作为基本结构的是图( A )
第11 页共29 页。
10．用位移法计算超静定结构，其基本未知量的数目等于( D )。
A.超静定次数
C. 结点上有外力矩作用
D. A 和B 同时满足
5. 反映结构动力特性的重要物理参数是（ B ）。
A. 质点的质量
B. 自振频率
C. 振幅
D. 干扰力的大小
6. 用力矩分配法计算超静定结构时，刚结点的不平衡力矩等于（B ）。
A. 外力矩
B.附加刚臂中的约束反力矩
C.杆端固端弯矩
D.杆端的传递弯矩
7. 影响线的纵坐标是（ D ）。
20XX年1月
一、判断题（每小题3分，共30分。将判断结果填入括弧× )
第9 页共29 页
3. 力法典型方程是根据平衡条件得到的。(×)
4. 对称结构在反对称荷载作用下，对称轴穿过的截面只有反对称的)
5. 静定结构的√ )
6. 用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总是小于1，所以计算结果是收敛的。(√ )
13. 当AB 杆件刚度系数S时，杆件的B 端为固定支座。（×）
14. 温度变化时静定结构中的杆件发生变形。（√ ）
15. 图(a)对称结构受对称荷载作用，利用对称性可简化为图(b) 来计算。（√ ）
16. 结构的自振频率与干扰力无关。（√ ）
17. 位移法的基本结构不是唯一的。（×）
18. 由于支座位移超静定结构产生的）
2013-电大-试题与答案-土木工程力学(本)解析
试卷代号：1129（1884）中央广播电视大学第一学期“开放本科”期末考试(半开卷)土木工程力学（本）试题一、单项选择题（每小题3分，共30分）在所列备选项中，选一项正确的或最好的作为答案，将选项号填入各题的括号中。
1.用位移法计算图示各结构，基本未知量是两个的结构为（A ）。
2. 用力法计算超静定结构时，基本未知量是（ D ）。
A. 杆端弯矩B. 结点角位移C.结点线位移D.多余未知力S为（ B ）。
3. 图示结构杆件BA的B端转动刚度BAA．2 B．3 C．4 D．64. 用力矩分配法计算结构得到一个收敛的结果，是因为（ D ）。
A. 分配系数小于1B. 分配结点之间传递系数小于1C. 结点上有外力矩作用D. A 和B 同时满足5. 反映结构动力特性的重要物理参数是（ B ）。
A. 质点的质量B. 自振频率C. 振幅D. 干扰力的大小6. 用力矩分配法计算超静定结构时，刚结点的不平衡力矩等于（ B ）。
A. 外力矩B.附加刚臂中的约束反力矩C.杆端固端弯矩D.杆端的传递弯矩7. 影响线的纵坐标是（ D ）。
A. 固定荷载的数值B. 移动荷载的数值C.不同截面的某一量值D.指定截面的某一量值8. 受弯杆件截面内力有（ D ）。
A. 弯矩B.剪力C. 轴力D. A 、B 、C9. 不考虑杆件的轴向变形， 竖向杆件的E I = 常数。
下图所示体系的振动自由度为（ A ）。
A ．1B ．2C ．3D ．410. 力法典型方程是（ B ）。
A. 结构的物理方程B. 多余约束处的位移协调条件C. 力的平衡条件D. A 、B 两个条件二、判断题（将判断结果填入括弧，以√表示正确，以×表示错误。
每小题3分，共30分）11. 基本附属型结构力的传递顺序是: 从附属部分到基本部分。
（√ ）12. 结构由于弱阻尼其自由振动不会衰减。
（ × ）13. 当AB 杆件刚度系数i S AB 3=时， 杆件的B 端为固定支座。
国开电大《土木工程力学(本)》形考任务1-5作业答案
形考任务一一、选择填空题1.C B A2.C B A3.B A C D4.B C A F E D5.A B6.B C二、单项选择题（7-16题目随机, 没有顺序）题目: 对图示平面体系进行几何组成分析, 该体系是（）。
答案: 无多余约束的几何不变体系题目：对图示平面体系进行几何组成分析, 该体系是（）。
答案: 几何可变体系题目：对图示平面体系进行几何组成分析, 该体系是（）。
答案: 可变体系题目: 对图示平面体系进行几何组成分析, 该体系是（）。
答案: 瞬变体系题目：对图示平面体系进行几何组成分析, 该体系是（）。
答案: 有一个多余约束的几何不变体系题目：对图示平面体系进行几何组成分析, 该体系是（）。
答案: 有两个多余约束的几何不变体系题目: 刚结点在结构发生变形时的特征是（）。
答案: 结点处各杆端之间的夹角保持不变题目: 三刚片组成几何不变体系的规则是（）答案: 三铰两两相联, 三铰不在一直线上题目：一个平面体系的计算自由度W0, 则该体系是（）。
答案: 可变体系题目: 在无多余约束的几何不变体系上增加二元体后构成（）。
答案: 无多余约束的几何不变体系三、判断题（17-26题目随机, 没有顺序）·多余约束是体系中不需要的约束。
错·刚结点可以承受和传递力, 但不能承受和传递力矩。
错·铰结点不仅能承受和传递力, 而且能承受和传递力矩。
错·仅利用变形协调条件不能唯一确定全部反力和内力的结构称为超静定结构。
错·仅利用静力平衡条件即可确定结构全部反力和内力, 且解答唯一, 这样的结构称为静定结构。
对·连接4个刚片的复铰相当于4个约束。
错·两个刚片用不全平行也不全交于一点的三根链杆相联,组成的体系是无多余约束的几何不变体系.对·两个刚片用一个铰和一根链杆相联, 组成的体系是无多余约束的几何不变体系。
错·两根链杆的约束作用相当于一个单铰。
