学习天正生成立面
建筑CAD10 天正建筑绘制住宅楼立面和剖面施工图
10.1天正建筑绘制立面施工图 10.1.4通过“图形裁剪”处理立面遮挡
立面图中生成的构件往往有遮挡问题需要处理，而天正生成的立面构件 多为图块，用AutoCAD的“修剪”命令无法处理（除非将其分解），天 正菜单命令【图形裁剪】可通过“块”或矩形、多段线等轮廓来裁剪任 何对象，而裁剪后的图块任为图块。
10.1天正建筑绘制立面施工图 10.1.1建立新工程与楼层表
【建筑立面】弹出“工程管理”对话框，新建一个 工程，名称自定，然后建立楼层表。 注意前面讲过的宿舍楼是将每一个平面图存在了一 个文件中，本例是在一个文件中绘制了所有的平面， 在选择文件时不同
框选本层
对齐点：一定 要选在各平面 图的同一个位 置上
10.1天正建筑绘制立面施工图 10.1.6修改立面轮廓的线宽
通过天正菜单“立面→【立面轮廓】”命令，对立面图搜索轮廓线，并 改变线宽。命令行提示及操作如下：
选择二维对象:指定对角点: 找到 1202 个 >>框选立面图整体，自动搜索 立面外轮廓。 选择二维对象: >>回车 请输入轮廓线宽度(按模型空间的尺寸)<0>: 50 >>键入“50”回车。 成功的生成了轮廓线!
10.1天正建筑绘制立面施工图 10.1.2生成立面图
1.用“建筑立面”生成立面图
【建筑立面】 请输入立面方向或 [正立面(F)/背立面(B)/左立面 (L)/右立面(R)]<退出>: F >>键入“F”回车
请选择要出现在立面图上的轴线: >>点选1轴和 25轴的轴线
不选“右侧标注”（因为图形左右对称）。 注意图中的坐标系0点的位置：Y方向为首层的 ±0.000标高；X方向为楼层表中框选楼层时的 “对齐点”（2轴与G轴的交点）。
天正自动生成坡屋顶的平面及立面图
天正自动生成坡屋顶的平面及立面图
坡屋顶立面一般通过三视图来绘制但相对复杂的坡屋面立体关系较困难通过天正的自动生成功能可以修正、检查我们绘制的屋顶立面及平面
首先绘制屋顶平面将建筑的外轮廓换成封闭的pl线
.
.
.
在天正左侧的工具栏中找到房间屋顶--任意坡屋顶根据提示选中pl线输入数据就完成了天正屋顶的平面
.
.
.
.
.
.
在天正左侧工具栏中找到立面--构建立面，根据命令栏提示要生成的立面，选中之前画的屋顶平面，既可以生成屋顶的各个立面图
.
.
.
.
.
.
4
.
当然这个立面生成的方法只供我们参考、改正机器有时候也会出现线段没有的情况，还是需要细心检查掌握绘制原理
.。
学习情境六天正建筑软件绘制立面图剖面图和三维立体图共54页共56页PPT
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
天正建筑教程：如何画立面图（宏志老师整理）
天正建筑教程：如何画立面图（宏志老师整理）
1.如图，是我们用天正建筑画好了各个部分的图纸，比如首层平面图，标准层平面图，顶层平面图等等，最好都放在单独的文件，首先需要打开这些图纸，将其图形移到一个统一的点，比如都是A点，统一移动到（0,0,0）点，这样生成立面图才不会报警。
2.打开天正建筑cad，点击'文件布图“。
3点击”工程管理“。
4点击右边的倒三角，找到并点击“新建工程”。
5.找到自己剖面图保存的位置，命名，然后点击“保存”。
6.自动回到操作界面，点击“文件夹”形状的图标，添加文件
（注：我这里是以前添加的，所以现在会有文件）。
7.选择“首层”（最下面的图纸）。
点击”打开“
8.还可以点击“箭头所示”的位置进行文件的添加。
如此操作，按顺序添加完每一层，注意修改层高。
对于标准层代表很多层需，比如4-6成，需要输入引号内内容”4~6“。

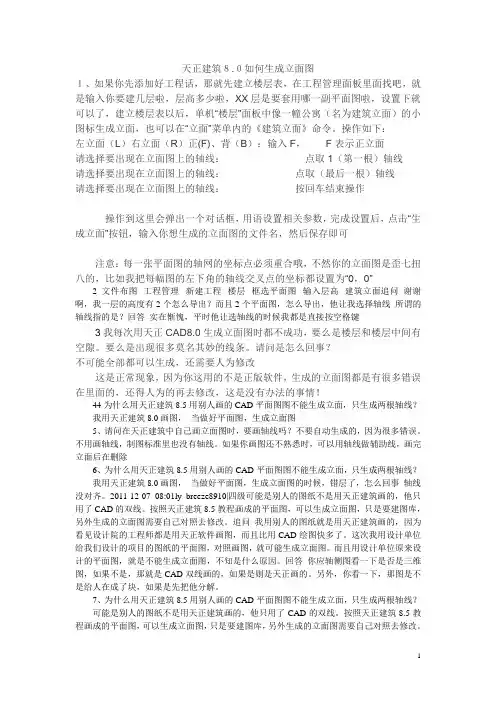

天正建筑8.0如何生成立面图
天正建筑８.０如何生成立面图１、如果你先添加好工程话，那就先建立楼层表，在工程管理面板里面找吧，就是输入你要建几层啦，层高多少啦，XX层是要套用哪一副平面图啦，设置下就可以了，建立楼层表以后，单机“楼层”面板中像一幢公寓（名为建筑立面）的小图标生成立面，也可以在“立面”菜单内的《建筑立面》命令。
操作如下：左立面（L）右立面（R）正(F)、背（B）：输入F，F表示正立面请选择要出现在立面图上的轴线：点取1（第一根）轴线请选择要出现在立面图上的轴线：点取（最后一根）轴线请选择要出现在立面图上的轴线：按回车结束操作操作到这里会弹出一个对话框，用语设置相关参数，完成设置后，点击“生成立面”按钮，输入你想生成的立面图的文件名，然后保存即可注意：每一张平面图的轴网的坐标点必须重合哦，不然你的立面图是歪七扭八的，比如我把每幅图的左下角的轴线交叉点的坐标都设置为“0，0”2文件布图--工程管理--新建工程--楼层--框选平面图--输入层高--建筑立面追问谢谢啊，我一层的高度有2个怎么导出？而且2个平面图，怎么导出，他让我选择轴线所谓的轴线指的是？回答实在惭愧，平时他让选轴线的时候我都是直接按空格键3我每次用天正CAD8.0生成立面图时都不成功，要么是楼层和楼层中间有空隙。
要么是出现很多莫名其妙的线条。
请问是怎么回事？不可能全部都可以生成，还需要人为修改这是正常现象，因为你这用的不是正版软件，生成的立面图都是有很多错误在里面的，还得人为的再去修改，这是没有办法的事情！44为什么用天正建筑8.5用别人画的CAD平面图图不能生成立面，只生成两根轴线？我用天正建筑8.0画图，当做好平面图，生成立面图5、请问在天正建筑中自己画立面图时，要画轴线吗？不要自动生成的，因为很多错误。
不用画轴线，制图标准里也没有轴线。
如果你画图还不熟悉时，可以用轴线做辅助线，画完立面后在删除6、为什么用天正建筑8.5用别人画的CAD平面图图不能生成立面，只生成两根轴线？我用天正建筑8.0画图，当做好平面图，生成立面图的时候，错层了，怎么回事轴线没对齐。
天正建筑TArch2022实例教程第九章立面
01 展开【楼层】选项栏，在【层号】栏中输入楼层编号 1，在【层高】栏中输入高
度 3000，如图 9-10 所示。
02 单击楼层表格行右侧的【选楼层文件】按钮，在打开的【选择标准层图形文件】
对话框中添加该楼层的图纸文件，单击【打开】按钮将其添加，如图 9-11 所示。
【课堂举例 9-2】 添加图纸
01 打开创建的“新工程 1.tpr”文件，右击图纸列表中的【平面图】选项，在弹出的
快捷菜单中选择【添加图纸】命令，如图 9-7 所示。
02 在弹出的【选择图纸】对话框中选择需要添加的图纸，包括各层平面图，然后单
击【打开】按钮添加图纸，如图 9-8 所示。
03 添加图纸的效果如图 9-9 所示。
文件】对话框中选择“别墅一层平面图.dwg”文件，单击【打开】按钮打开， 如图 9-15 所示，然后分别设置层号和层高。
05 单击 按钮继续添楼层图纸，创建楼层表的效果如图 9-16 所示。
图 9-1 工程管理图纸集
9.1.2 工程管理
【工程管理】面板是天正建筑管理工程项目的工具，使用该面板，用户可以新建和打 开工程，并进行导入图纸和楼层表等常用操作。
调用【工程管理】命令可启动工程管理界面，打开【工程管理】面板，建立由各楼层 平面图组成的楼层表，在界面上方提供了创建立面、剖面、三维模型等图形的工具按钮。
02 系统弹出【另存为】对话框，输入新工程的名称，并指定保存工程的文件夹，如
图 9-4 所示。
03 单击【保存】按钮保存工程项目，即完成新工程的创建，如图 9-5 所示，同时得
到一个扩展名为 tpr 的项目文件。
图 9-3 选择【新建工程】选项
图 9-4 【另存为】对话框
AutoCAD 2011及天正建筑8.2应用教程第13章 天正建筑立面图与剖面图的绘制
13.1.1 立面生成与工程管理 在天正建筑软件中，立面生成是由“工程管理”功能实现的，在 “工程管理”选项板中，通过新建工程→添加图纸（平面图）的操作 建立工程，并在工程的基础上定义平面图与楼层的关系，从而建立平 面图与立面楼层之间的关系，如图13-1所示。 天正建筑软件通过工程数据库文件（*.TPR） 记录、管理与工程总体相关的数据，包含图纸集、 楼层表、工程设置参数等。提供了“导入楼层表” 命令，用户可以从楼层表创建工程。为了能获得 尽量准确和详尽的立面图，用户在绘制平面图时， 应确保楼层高度、墙高、窗高、窗台高、阳台栏 板高和台阶踏步高、级数等竖向参数的正确。
图13-5 创建“宿舍楼”工程
图13-6 生成正立面图
13.1.3 构件立面 1．功能 该命令用于生成当前标准层、局部构件或三维图块对象在选定方 向上的立面图与顶视图。生成的立面图内容取决于选定的对象的三维 图形。 2．命令调用 用户可采用下列操作方法之一调用该命令： ● 从屏幕菜单点取“立面”→“构件立面”命令按钮。 ● 在命令行输入GJLM，并按Enter键执行。 3．操作示例 执行“构件立面”命令，根据提示选择要生成的立面图或顶视图， 并选择要生成立面的建筑构件，指定插入点完成构件立面的操作。如 图13-7所示为楼梯构件的正立面图和左侧立面图。
图13-2 警告对话框
图13-3 “立面生成设置”对话框
3．操作示例 利用本章前面所绘制的建筑标准层平面图，创建建筑首层平面图 和顶层平面图并保存在同一个DWG图形文件中，结果如图13-4所示。
图13-4 创建平面图
从屏幕菜单中执行“文件布图”→“工程管理”命令，在弹出的 “工程管理”对话框中，新建一个名为“宿舍楼”的工程，在“楼层” 面板中点取“在当前图中框选楼层范围”按钮，选择相应楼层的图形， 并将层高设为3300mm，完成楼层表的设置，结果如图13-5所示。 从屏幕菜单中执行“立面”→“建筑立面”命令，并根据提示选 择生成“正立面”，在弹出的“立面生成设置”对话框中完成设置， 点取“生成立面”按钮，生成宿舍楼的正立面图并保存。结果如图 13-6所示。
第13章-天正建筑绘制立面图
第13章-天正建筑绘制立面图第13章天正建筑绘制立面图【学习提示】设计好一套工程的各层平面图后，需要绘制立面图表达建筑物的立面设计细节，立剖面的图形表达和平面图有很大的区别，立剖面表现的是建筑三维模型的一个投影视图，受三维模型细节和视线方向建筑物遮挡的影响，天正立面图形是通过平面图构件中的三维信息进行消隐获得的纯粹二维图形，除了符号与尺寸标注对象以及门窗阳台图块是天正自定义对象外，其他图形构成元素都是AutoCAD 的基本对象。
【本章重点】天正建筑绘制立面图的思路和方法。
【作图步骤】建筑立面图的绘制一般步骤如下：（1）创建楼层表（2）生成立面图（3）修改深化立面图（4）立面标注（5）立面填充13.1 创建楼层表由于楼层表在上一章已经学习并创建好了，所以这里就直接打开楼层表面板，检查相应楼层的“层高”或者“文件”等是否有误。
由于在生成立面过程中，需要制定出现在立面图中的轴线，所以先打开任意一个平面图，这里打开“首层平面图”。
13.2 生成立面图建立了楼层表后，如果在“楼层”面板中单击按钮，或者执行【SWZH 】命令，就可以根据弹出的“楼层组合”对话框进行相应设置后，生成三维模型。
本例不需要创建三维模型，只需要生成相应的立面和剖面即可。
单击“楼层”面板中单击按钮，或者执行【JZLM 】命令，根据命令提示行的要求进行如下操作：命令: TBudElev请输入立面方向或[正立面(F)/背立面(B)/左立面(L)/右立面(R)]<退出>: B （输入B ）请选择要出现在立面图上的轴线:找到1 个（点击轴线11）请选择要出现在立面图上的轴线:找到1 个，总计2个（点击轴线1）请选择要出现在立面图上的轴线: （回车确认）回车确认后，弹出如图13-1所示的对话框，修改室内外高差为0.9，单击“生成立面”按钮后，输入相应的文件名“11-1立面图”，计算机在经过运算后会自动产生立面图，并且会打开，如图提示：一般是选择同立面方向上的开间或进深轴线，选轴号无效。
