新规中消防泵启动方式的变化分析

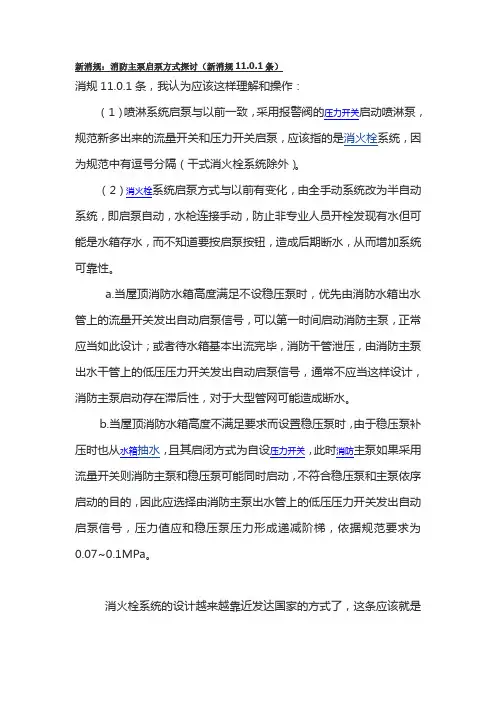

新消规：消防主泵启泵方式探讨(新消规11.0.1条)
消规11.0.1条，我认为应该这样理解和操作：
为规范中有逗号分隔（干式消火栓系统除外）。
系统，即启泵自动，水枪连接手动，防止非专业人员开栓发现有水但可能是水箱存水，而不知道要按启泵按钮，造成后期断水，从而增加系统可靠性。
a.当屋顶消防水箱高度满足不设稳压泵时，优先由消防水箱出水管上的流量开关发出自动启泵信号，可以第一时间启动消防主泵，正常应当如此设计；或者待水箱基本出流完毕，消防干管泄压，由消防主泵出水干管上的低压压力开关发出自动启泵信号，通常不应当这样设计，消防主泵启动存在滞后性，对于大型管网可能造成断水。
b.当屋顶消防水箱高度不满足要求而设置稳压泵时，由于稳压泵补
流量开关则消防主泵和稳压泵可能同时启动，不符合稳压泵和主泵依序启动的目的，因此应选择由消防主泵出水管上的低压压力开关发出自动启泵信号，压力值应和稳压泵压力形成递减阶梯，依据规范要求为0.07~0.1MPa。
消火栓系统的设计越来越靠近发达国家的方式了，这条应该就是
他们消火栓泵的启动都是自动的，一般都是在消防泵房里设计一台消防主泵，一台消防稳压泵，通常不设备用，消防主泵为柴油机泵（这点和我们有很大不同：我们认为市电是安全的，他们认为自备柴油发电才是靠谱的，市电只是备用，由ATS切换，相应的就会增加柴油储罐、蓄电池等），稳压泵长期工作，管网泄压过大时柴油主泵迅速启动，为稳高压系统，不设消防水箱，因为消防水箱多此一举，而且系统路线越复
理不当造成损失，保险公司是不赔的，消防如果高标准设计，保费会下降的，所以消防都是建设单位自己要求，而且只高不低，不像国内单位都是能省则省，能糊弄则糊弄，消防规范就是最高要求，国外违反消防、安全标准的代价是很大的。
消防泵启动方式的研究
消防泵启动方式的研究《消防给水及消火栓系统技术规范》是我国首部消防技术型规范，随着这项规范的推行以及新的《火灾自动报警系统设计规范》的推出，消防系统中迎来了全新的变革和发展，相比于原来的规范和要求，在消火栓水泵的控制系统方面存在较多的差异，流量开关和压力开关比原规范中更加具有操作性和可靠性，这样能够更加及时的调动系统中的各类消防设备，更加有效的进行火灾控制，对于原有系统常常受信号干扰的问题以及复位困难问题等可以有效避免。
通常来说，根据不同的建筑规模，是否设置了火灾自动报警系统，消防泵的启动方式、控制方式都有所不同，流量开关是水泵启动信号的压力开关，本文对此进行更深的研究和探讨，希望能给有关人员可供参考之处。
标签：消防泵;启动方式;压力开关;流量开关1、引言在《消防给水及消火栓系统技术规范》中，明确的规定了消防系统中的各项要求和标准，涉及到消防给水、消火栓系统设计、施工环节、安装环节、调试环节、验收和维护管理等方面，这套技术规范是《建规》的配套规范，对于建筑的规范化和可靠性发展有着至关重要的作用，同时对于系统供水方式、设计参数以及水源保障等方面也是不可或缺的关键，是当前水灭火系统中的通用和基础性规范。
对于专业的技术人员来说，消火栓灭火系统启动方式是规范中最需要关注的方面。
2、原有规范中启动问题分析在原有的规范要求中，必须要在临时高压给水系统的消火栓处进行消防起泵按钮的设置，这样设置可能会导致虽然已经启动消防水泵，但没有及时进行用水枪灭火的启动，导致消防水泵在整个消防管网没有运行前就已启动，这必然会大大增加管网的压力，造成其压力超出合理值，甚至造成管网的爆裂，一旦在火灾过程中有爆裂现象发生，就会导致整个消火栓系统的全面瘫痪，造成不堪设想的后果。
另一方面，由于每个消火栓启泵按钮都会造成消防主泵的启动，通过主线将所有消火栓按钮进行并联，并且这种方式与火灾报警系统相互独立，当按钮被误按后，必须通过专用的工具才能将其复位，对于大体量的综合系统来说，通常有着成百上千的复位按钮，这样当火灾过后，寻找需要复位的按钮工作则极为庞大和繁杂，导致工作效率低下。
浅谈消防系统中消防水泵的自启动控制
浅谈消防系统中消防水泵的自动启泵控制摘要：新编制的《消防给水及消火栓系统给水规范》GB50974-2014（以下简称“新消规”）与原来有关消防规范相比，在消防给水、消火栓系统上作了较多改动，其中消防水泵的自动启泵控制方式有较明显的变化。
本文结合“新消规”，仅对消防水泵自动启泵的控制方式与原规范中消防水泵自动启泵的控制方式进行对比分析，并就增压稳压设备对消防水泵的启泵控制进行探讨。
关键词：消防水泵压力开关流量开关增压稳压设备Discussion on the Control of the Auto-start the Fire Pump on the FireProtection SystemXu Peng1Liu Xi-bao1Yu Shi-jiao21 China Northwest Architecture Design and Research Institute CO. LTD2 UMPR Xi’an Planning, Design & Research Institute, YRCC, MWR Abstract: Compared with the original fire regulations, The preparation of the Technical code for fire protection water supply and hydrant systems GB50974-2014 (hereinafter referred to as the “new fire regulations”), the fire water supply and fire hydrant system made more changes And the control mode of the auto-star the fire pump has significant change. In this paper, comparative analysis of the auto-start the fire pump control mode only for the originalspecification combined with the “New fire regulations.” And discuss the control of the auto-start the fire pump on the supercharging pressure stabilizer device. Key words: Fire pump Pressure switch Flow switch Supercharging pressure stabilizer device1.引言目前，我国的消防给水系统通常分为：高压消防给水系统、临时高压消防给水系统和低压消防给水系统三类。
新规消火栓泵启动方式
新规消火栓泵启动方式随着科技的不断进步和社会的不断发展，新规消火栓泵的启动方式也得到了创新和改进。
传统的消火栓泵启动方式主要是通过手动操作，但这种方式存在一定的局限性和不足之处。
为了提高消防工作的效率和安全性，新规消火栓泵引入了自动化启动方式。
自动化启动方式是指通过电子控制系统实现消火栓泵的自动启动和停止。
它通过传感器和控制器的配合，监测火灾现场的温度、烟雾等参数，并根据预设的条件自动启动消火栓泵。
这种方式不仅可以减少人为操作的失误，还可以更快速地响应火灾，提高灭火效果。
新规消火栓泵的自动化启动方式主要分为两种：一种是基于火灾探测系统的启动方式，另一种是基于火灾报警系统的启动方式。
基于火灾探测系统的启动方式主要是通过火灾探测器实现的。
火灾探测器可以根据火灾现场的温度、烟雾等参数发出信号，当检测到火灾时，自动发送信号给消火栓泵的控制器，触发消火栓泵的启动。
这种方式可以实现火灾的早期预警和快速响应，有效降低火灾造成的损失。
基于火灾报警系统的启动方式主要是通过火灾报警控制器实现的。
火灾报警控制器可以根据火灾报警器的信号判断火灾的发生，并将信号传输给消火栓泵的控制器，从而启动消火栓泵。
这种方式可以实现火灾的准确判断和及时响应，提高火灾扑灭的效率。
除了自动化启动方式，新规消火栓泵还具备手动启动的功能。
当自动化启动方式出现故障或失效时，可以通过手动操作启动消火栓泵。
这种方式可以作为备用启动方式，保证消防系统的正常运行。
总结起来，新规消火栓泵的启动方式包括自动化启动和手动启动两种方式。
自动化启动方式主要通过火灾探测系统和火灾报警系统实现，可以实现火灾的早期预警和快速响应。
而手动启动方式则是作为备用方式存在，保证消防系统的正常运行。
这些新规消火栓泵的启动方式的引入，不仅提高了消防工作的效率和安全性，还为火灾扑灭提供了更加科学和可靠的手段。
消防泵参数及启动方法
消防泵参数及启动方法
消防泵的参数主要包括流量、扬程、功率、转速、效率等，这些参数根据具体的消防需求和泵的设计来确定。
关于消防泵的启动方法，通常有以下几种：
1. 手动启动：通过手动操作启动消防泵，这种方式需要人工现场操作，适用于紧急情况或自动启动失败时。
2. 自动启动：通过设置好的自动控制系统，当检测到火灾信号或其他触发条件时，自动启动消防泵。
这种方式快速、准确，但需要确保自动控制系统的可靠性和稳定性。
3. 远程启动：通过远程控制设备（如消防控制室、监控中心等）来启动消防泵。
这种方式可以在远离现场的情况下进行操作，但需要确保远程通信的稳定性和安全性。
在启动消防泵时，还需要注意以下几点：
1. 检查消防泵的电源、控制系统、泵体等是否处于正常状态，确保无故障或异常情况。
2. 确认消防泵的进出口阀门是否开启，以及管道连接是否牢固可靠。
3. 在启动前进行试运行，检查消防泵的旋转方向、声音、振动等是否正常，如有异常情况应及时处理。
4. 在启动后应密切关注消防泵的运行状态，确保其正常工作并
满足灭火需求。
关于消防水泵启停控制的深度解读
关于消防水泵启停控制的深度解读一、自动启动《消防给水及消火栓系统技术规范》11.0.4：消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。
《自动喷水灭火系统设计规范》第11节——操作与控制，也明确规定自动喷水灭火系统的消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀压力开关直接自动启动。
其中预作用系统因接入火灾自动报警系统，还可由火灾报警信号联动启动消防水泵。
雨淋系统和自动控制的水幕系统，采用传动管控制雨淋报警阀时，消防水泵依然由上述压力开关和流量开关直接启动。
深圳消防水泵那么问题来了，三个开关都可以启动消防泵，会不会打架呢？什么情况下采用流量开关？又什么情况下采用水泵出水干管上的压力开关或报警阀压力开关呢？《水规》图示关于消防水泵自动启动有如下规定：1、消火栓系统中无稳压泵时，由高位消防水箱出水管上设置的流量开关自动启动消防水泵。
2、消火栓系统有稳压泵时，由消防水泵出水干管上设置的压力开关自动启动消防水泵。
3、流量开关性能基本要求：①动作后延迟30s再启泵；②流量不超过系统的设计泄露补水量时，不应动作；③消火栓出水后应动作。
深圳喷泉水泵,深圳磁力泵4、自动喷水系统报警阀的压力开关可取代上述压力开关和流量开关启泵。
5、有稳压泵的消防系统中流量开关做报警信号，不直接启泵根据以上规定，我们可以得出如下结论：1、自动喷水系统中报警阀压力开关作为启泵第一生力军，消防泵出水干管上的压力开关顺位第二，因流量开关动作有延迟，只能排第三了。
2、为了保证消防水泵能及时、可靠地自动启动，设定以上三种自动启泵方式，主要考虑当一种或两种开关没有动作时，最少有一种开关能自动启泵。
3、设有稳压泵时，流量开关只报警，不启泵。
4、图示5.3.3消防泵启泵压力值，指的是消防水泵出水干管上的压力开关的设定启泵值，此时的启泵压力受稳压泵设置位置影响（屋顶水箱间或地下水泵房）。
关于消火栓泵 的启泵方式
二、消控中心直接启泵（手动）；多线控制
三、联动控制：消防报警信号在主机确认后，主机输出信号到消火栓泵对应模块（自动，不需要人去操作），然后启动消防泵。
三种启泵方式的主次关系：
在消控中心有联动控制器的情况下，三者的主次关系为：1、水泵启动控制柜2、消控中心3、消火栓按钮
启动1只喷头或以0.94～1.5L／s的流量从末端试水装置处放水时，水流指示器、报警阀、压力开关、水力警铃和消防水泵等应及时动作，并发出相应的信号
Welcome To
Download !!!
欢迎您的下载，资料仅供参考！
注意：不要把“消火栓按钮”与“手动报警按钮”混淆。手动报警按钮没有启动消防泵功能，就是将报警信号传输给报警主机，达到报警的目的；
喷淋泵的启动共有3种方式
1压力开关（包括水流指示器开关）启动
2模块自动启动
3多线制消防中心启动
设计时3种方式都要做，目的是互为备用。
湿式系统的联动试验，启动1只喷头或以0.94～1.5L／s的流量从末端试水装置处放水时，水流指示器、报警阀、压力开关、水力警铃和消防水泵等应及时动作，并发出相应的信号。
二、水泵控启动制柜设置的手动、自动转换开关在联动控制上有何利弊：如果设置在手动则消控中心、消火栓按钮均无法启泵，只能在控制柜处启泵，平时应设置在自动档，并设置警示标志，水泵房由专人负责。
三、一般情况下消火栓按钮启动消防水泵是通过消控中心间接输出开关量触点到水泵启动控制柜，因为消火栓按钮信号应该经消控中心延时确认后启泵，这样可减少水泵误动作。
关于消防管道压力报警运行的说明：
湿式报警阀调试时，在试水装置处放水，当湿式报警阀进口水压大于O.14MPa、放水流量大于1L／s时，报警阀应及时启动；带延迟器的水力警铃应在5～90s内发出报警铃声，不带延迟器的水力警铃应在15s内发出报警铃声；压力开关应及时动作，并反馈信号
消防水泵启泵方式及设计存在的问题探讨
消防水泵启泵方式及设计存在的问题探讨发表时间：2019-08-05T09:13:13.860Z 来源：《基层建设》2019年第15期作者：傅炜荣[导读] 摘要：近几年，全国重特大火灾频发，严重威胁着人们的生命财产安全以及社会公共安全，这些问题引起了政府以及社会各界的关注与重视。
身份证号：33068119831104XXXX 浙江绍兴 311814摘要：近几年，全国重特大火灾频发，严重威胁着人们的生命财产安全以及社会公共安全，这些问题引起了政府以及社会各界的关注与重视。
消防水泵的设计启泵方法以及其控制火灾扑灭具有至关重要的影响，如何合理的设计和配置消防水泵的启动，就成为整个消防联动系统运行的关键环节。
关键词：消防水泵；启泵方式；设计；问题一、消防启泵的基本方式消防泵启泵控制方式可以分为自动和手动两种方式启动。
第一种，自动启泵方式，无论是消火栓系统还是其它自动灭火系统，自动启泵都是由消防联动控制器按照预先设定好的控制逻辑向相关的受控设备发出联动控制信号，其中就包括消防水泵的启泵信号，消防水泵启泵后将启泵的反馈信号发送给联动控制器，完成整个启泵流程。
第二种，手动启动，包括在消防控制室联动控制柜上的手动控制装置和泵的电气控制柜的手动按钮，在原来的规范中，消火栓箱内消火栓报警按钮也可直接启泵，但现规范已取消了此要求。
二、消防泵控制的基本要求消防泵的控制方式是由火灾发生后泵应能在规定时间内向系统正常供水的需要决定的，现行规范规定消防泵应能手动启泵和自动启泵。
通常，消火栓泵主要以手动启泵为主，同时辅以自动控制，而自动喷水灭火系统的喷淋泵则主要以自动和手动方式进行控制。
消防水泵为初期灭火提供水源的关键设备，要求水泵从接到启泵信号到水泵正常运转的自动启动时间不应大于2min，启动时间内考虑了紧急情况下备用泵的启动时间，同时要求消防水泵不应设置自动停泵的控制功能，停泵只能由具备管理权限的工作人员根据火灾扑救的情况决定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消火栓泵是消火栓按钮直接启泵（老规）或依靠低压压力开关和流量开
关启泵（新规）,而喷淋泵是依靠湿式报警阀的压力开关启动。
消防水规范GB50974-2014中，消防主泵应由水泵出水干管上设置的低压压力开关、湿式报警阀的压力开关或高位消防水箱出水管上的流量开关启动。
这里所说的高位消防水箱出水管，应该包括两根，一根是消火栓出水管和喷淋
出水管。
还有就是规范中条强条中，指出消防水池或高位消防水箱均应设置最
高和最低报警水位，最高报警水位一般就是满水位再加上100~150的余量，那
最低报警水位又应该是什么水位呢？
新规中消防泵启动方式的变化分析
《消防给水及消火栓系统技术规范》对消防给水及消火栓系统的设计、安装、施工、调试、验收和维护管理作出了全面的规定，不仅是与《建规》配套的专
业性规范，在水源保障、消防给水系统供水方式、消防给水系统设计参数指标
等方面也是统领各类水灭火系统的基础性和通用性规范。
对于从事给排水专业
的技术人员来说，《消防给水及消火栓系统技术规范》GB50974-2014应该是比
较重要的规范，对最基本的消火栓灭火系统来讲，提到新消规的变化莫属消火
栓系统的启动方式。
1.原有规范的弊端
原有规范要求临时高压给水系统消火栓系统必须在消火栓处设消防启泵按钮，这种情况会出现消防水泵已经启动，但未来得及启动用水枪灭火，会导致整个消防管网在没有投入运行前(无水枪出水灭火)消防水泵已经启动，这必然会造成管网压力剧增，产生严重的超压现象，极有可能引起管网爆裂，火灾时若发生爆裂，整个消火栓系统就会瘫痪，后果不堪设想。
由于任何一个消火栓启泵按钮都要启动消防主泵，放一组主线把所有消火栓按钮并在主线上，此方式独立于火灾报警控制器，按钮在误摁下后，必须采用专用工具复位，这样就对火灾后一些大体量的综合体少则成百多则成千的消火栓系统寻找需要复位的按钮带来了困难。
2.新规范对设有火灾自动报警系统的消火栓系统的控制要求
最新消防规范要求设有火灾自动报警系统的临时高压消火栓系统，可不设
消火栓启泵按钮，而只需设报警按钮。
第一种联锁控制方式，高位消防水箱出水管的流量开关或水泵出口的低压压力开关信号作为触发信号，直接控制启动消火栓泵;
第二种联动控制方式，消火栓按钮的动作信号作为联动触发信号，连到消
防控制室的联动控制器上，将消火栓按钮的动作信号发送至消防联动控制器，
联动控制确认按钮的动作后按设定的控制逻辑发出联动开启消火栓泵信号，消
防泵的动作信号反馈至消防控制室，并在消防联动控制器上显示。
3.新规范对未有火灾自动报警系统的消火栓系统的控制要求
对未设置火灾自动报警系统的临时高压消火栓系统考虑消火栓数量相对较少，消火栓处依然设置消火栓泵启泵按钮，现场人员打开消火栓的阀门后按下消火
栓按钮，消火栓按钮直接启动消火栓泵，消火栓泵的动作信号通过消防联动控
制器反馈至消火栓按钮上显示，这样为复位带来了便利。
对于系统的低压压力开关的设定，低压压力开关的初始值就是压力开关的标高和高位消防水箱最高水位标高的高差，高位水箱水位下降，低压压力开关感
受的静压降低，转换成电信号，启动消防主泵;规范给出压力开关可采用电接点压力表、压力传感器，这使得设计更具可操作性。
4.新规范对流量开关、压力开关的设置要求
高位水箱水位下降时，水箱出水管上的流量开关感受到水的流动，并转换
为电信号，启动消防主泵，流量开关的初始值应该为零，至于流量达到多少就
报警，个人认为应在平时管网漏损流量与5L/S之间选择一个合适的值。
设有高位消防水箱的喷淋系统是否需要在水箱出水管处设置流量开关呢?
《新消规》第条是这样叙述的:消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关或报警阀压力开关信号直接自动启动消
防泵，从字面上讲应该是不需要，该研究认为因为喷淋系统上在分层或分区域
的自动喷淋系统的水平干管上，楼层或分区设置了水流指示器，并且均与消防
控制中心按地址编码编入程序。
一旦某区或某层的房间发生火情，喷头开始喷水，当系统水通过指示器时，接通指示器内的触点电路，并在控制台上显示出
该区(或层)所控制的某处发生火情，并发出报警。
同时，自动接通喷淋主泵进
行连续供水灭火，故认为不再设置流量开关是有道理的。
5.结语
《消防给水及消火栓系统技术规范》和《火灾自动报警系统设计规范》的推
出使得各类消防设备调动更加及时，火灾控制更加有效。
从消防启动方式上讲
系统的控制更人性化，可操作性更强，维护更方便。
压力开关、流量开关的设
置使得系统的设计、运行与国际上发达国家更接近，避免了误动作，解决了误
动作后的复位困难的问题，各种水源水位信号的强制检测使得消防给水的可靠
性更高。
消防水泵房必须加压力开关吗？
《消防给水及消火栓系统技术规范》（GB 50974-2014）
11．0．4 消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。
消防水泵房内的压力开关宜引入消防水泵控制柜内。
11．0．5 消防水泵应能手动启停和自动启动。
《火灾自动报警系统设计规范》（GB 50116-2013）
4．3．1 消火栓系统的联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。
当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。
4．3．2 手动控制方式，应将消火栓泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制消火栓泵的启动、停止。
