初中物理读数专题训练
中考物理题型复习二仪器读数题
题型复习(二) 仪器读数题
1．(2018·兰州)图中物体的长度是__3.45__ cm.
2．(2017·湘潭)如图，所测物体的长度是__2.40__ cm.
3．指针位置显示的时间是__10：10：35__．
4．(2018·红河州二模)如图所示，则该停表所指示的时间为__337.5__s.
5．速度表的读数是__80__ km/h.
6．图中体温计的示数为__37.6__ ℃.
7．如图所示是在某地正午和晚上测得的温度，则该地正午和晚上的温度分别为__4__℃__、__－4__℃__．
8．用调好的托盘天平测量物体的质量时，应将砝码放在天平的右盘，天平平衡时，所用砝码及游码在标尺上的位置如图所示，则所测物体的质量为__71.2__g.
9．如图所示托盘秤的示数是__0.6__ kg.
10．如图所示电子秤的示数是__0.332__ kg.
11．如图所示，测量的液体体积是__37__ cm3
12．图中所测物体A的重力为__4.6__N.
13．如图所示，电流表的读数是__0.24__A．若将“0.6 A”接线柱改接到“3 A”处指针位置不变，则读数应该是__1.2__A.
14．如图中电压表的读数是__2__V．若将“15 V”接线柱改接到“3 V”处，则读数应该是__0.4__V.
15．如图所示的电阻箱的示数是__1__615__ Ω.
16．物业工作人员来小明家收电费，他观察到小明家电能表的情况如图所示．然后从记录本上查出上月电能表的示数是811.6 kW·h.小明家本月共用电__120__ kW·h.。
2020中考物理专题复习：仪器读数专项训练 Word版
专项训练仪器读数1.如图所示,要正确测出物体A 的长度,应选(选填“甲”或“乙”)图,物体A 的长度为。
2.在图中,圆筒的直径d 为cm,秒表的读数为s。
3.某辆汽车启动后,经过 20 s,速度表的指针指在如图所示的位置,由表可知( )A.此时汽车的速度是 90 km/hB.此时汽车的速度是 90 m/sC.启动后 20 s 内汽车的平均速度是 90 km/hD.启动后 20 s 内汽车的平均速度是 90 m/s4.温度计的读数为。
5.如图甲所示,玉林园博园的彩虹桥桥面距湖面3 米,它的“倒影”距桥面m。
如图乙所示,是从平面镜中看到的挂钟,挂钟显示的实际时间是。
6.如图,小明让平行光正对凸透镜照射,光屏上出现一个最小最亮的光斑,则凸透镜的焦距f=cm。
7.小丽用天平和量筒等器材测量小石块的密度,如图所示,石块的质量是g,石块的体积是cm3,石块的密度是g/cm3。
8.测力计是测量(选填“质量”或“力”)的大小的仪器;在图中,弹簧测力计的读数是N。
9.在如图甲所示的电路中,闭合开关S后,两个灯泡都能发光,电流表A1和A2的指针均在图乙所示的位置,则通过灯泡L1的电流是A,通过灯泡L2的电流是A。
10.如图甲所示电路中,当闭合开关后,两只电压表的指针偏转均如图乙所示,则电阻R1和R2两端的电压分别为。
11.小刚早上8:00 出门前查看了他家的电能表示数如图甲所示,然后关闭家中其他用电器, 只让电冰箱工作。
下午18:00 回家后再次查看电能表,显示的数字如图乙所示。
则小刚家的电冰箱在这段时间内消耗的电能为kW·h,电冰箱的实际电功率为W。
答案1.如图所示,要正确测出物体A 的长度,应选(选填“甲”或“乙”)图,物体A 的长度为。
答案甲 2.05 cm解析乙图刻度尺的测量的始端没有与零刻度线对齐而是在零刻度线的左侧,故乙图放法错误;甲图刻度尺两条相邻刻度线之间的距离(分度值)是 1 mm,物体的长度是 6.05 cm-4.00cm=2.05 cm。

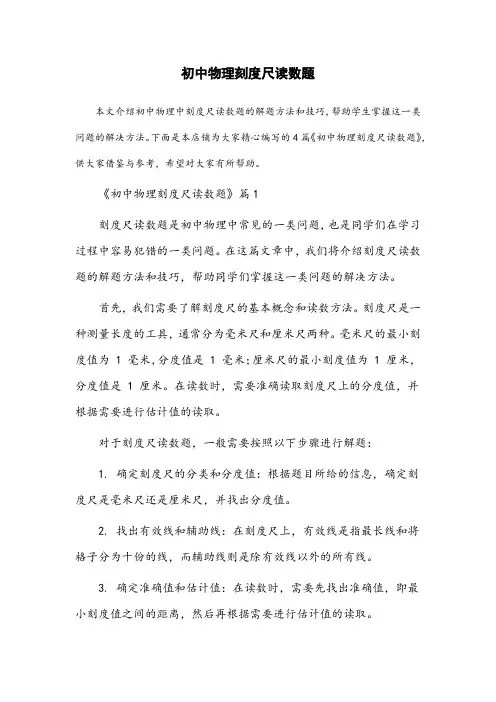

初中物理刻度尺读数题
初中物理刻度尺读数题本文介绍初中物理中刻度尺读数题的解题方法和技巧，帮助学生掌握这一类问题的解决方法。
下面是本店铺为大家精心编写的4篇《初中物理刻度尺读数题》，供大家借鉴与参考，希望对大家有所帮助。
《初中物理刻度尺读数题》篇1刻度尺读数题是初中物理中常见的一类问题，也是同学们在学习过程中容易犯错的一类问题。
在这篇文章中，我们将介绍刻度尺读数题的解题方法和技巧，帮助同学们掌握这一类问题的解决方法。
首先，我们需要了解刻度尺的基本概念和读数方法。
刻度尺是一种测量长度的工具，通常分为毫米尺和厘米尺两种。
毫米尺的最小刻度值为 1 毫米，分度值是 1 毫米；厘米尺的最小刻度值为 1 厘米，分度值是 1 厘米。
在读数时，需要准确读取刻度尺上的分度值，并根据需要进行估计值的读取。
对于刻度尺读数题，一般需要按照以下步骤进行解题：1. 确定刻度尺的分类和分度值：根据题目所给的信息，确定刻度尺是毫米尺还是厘米尺，并找出分度值。
2. 找出有效线和辅助线：在刻度尺上，有效线是指最长线和将格子分为十份的线，而辅助线则是除有效线以外的所有线。
3. 确定准确值和估计值：在读数时，需要先找出准确值，即最小刻度值之间的距离，然后再根据需要进行估计值的读取。
4. 计算最终结果：将准确值和估计值相结合，计算出最终的结果。
在实际解题过程中，还需要注意以下几点：1. 仔细审题：在读数前，要先仔细审题，了解题目中所给的信息和要求，避免因审题不清而造成错误。
2. 理解题目意思：对于一些复杂的读数题，需要仔细理解题目的意思，找出问题的关键点，才能准确解题。
3. 多练习：刻度尺读数题需要多练习，通过反复练习，可以提高同学们的解题能力和熟练度。
总之，刻度尺读数题是初中物理中常见的一类问题，只要掌握了正确的解题方法和技巧，就能够轻松应对这一类问题。
《初中物理刻度尺读数题》篇2刻度尺读数是初中物理中常见的问题，正确的读数方法对于物理学学习和实验操作都至关重要。
初中物理读数作图专题训练
常用仪器读数专题读数：1刻度尺2秒表3速度表4温度计5天平6量筒7弹簧测力计8电流表，电压表，9电阻箱的读数10电能表1.刻度尺2.秒表3速度表4.温度计5.天平6. 量筒7弹簧测力计8电流表，电压表，9电阻箱的读数10电能表11.水表中考物理复习作图题作图：1光的反射2·平面镜成像3·光的折射4.凸透镜凹透镜对光线的作用5·重力，支持力，压力，摩擦力，浮力的示意图6·杠杆7·滑轮组绕绳8·连接电路9·家庭电路10·安培定则11.电磁继电器1光的反射2·平面镜成像3·光的折射4.凸透镜凹透镜对光线的作用5·重力，支持力，压力的示意图摩擦力浮力的示意图6·杠杆在杠杆上画出最小的动力F7·滑轮组绕绳如图所示，要用向上的力提升重物，请画出滑轮组绳子的绕法．请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人用力往下拉绳使重物升起。
按要求连接滑轮组．8·连接电路1、将图6-1-13中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。
请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．如图10是伏安法测电阻的实验电路图，根据电路图，以笔画线代替导线，将实物图连成实验电路，要求滑动变阻器向左滑动时，电流表示数变大．(电压表用0～15 V的量程电流表用0～0.6 A的量程) 9·家庭电路10·安培定则在图中标出磁感线的方向和小磁针的N极．11.电磁继电器图是“自动水位显示器”的电路图。
当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮。
请根据以上要求，用笔画线代替导线，完成工作电路的连接。
甲乙。
中考物理 题型复习(二)仪器读数题
题型复习(二) 仪器读数题
1．(2018·兰州)图中物体的长度是__3.45__ cm.
2．(2017·湘潭)如图，所测物体的长度是__2.40__ cm.
3．指针位置显示的时间是__10：10：35__．
4．(2018·红河州二模)如图所示，则该停表所指示的时间为__337.5__s.
5．速度表的读数是__80__ km/h.
6．图中体温计的示数为__37.6__ ℃.
7．如图所示是在某地正午和晚上测得的温度，则该地正午和晚上的温度分别为__4__℃__、__－4__℃__．
8．用调好的托盘天平测量物体的质量时，应将砝码放在天平的右盘，天平平衡时，所用砝码及游码在标尺上的位置如图所示，则所测物体的质量为__71.2__g.
9．如图所示托盘秤的示数是__0.6__ kg.
10．如图所示电子秤的示数是__0.332__ kg.
11．如图所示，测量的液体体积是__37__ cm3
12．图中所测物体A的重力为__4.6__N.
13．如图所示，电流表的读数是__0.24__A．若将“0.6 A”接线柱改接到“3 A”处指针位置不变，则读数应该是__1.2__A.
14．如图中电压表的读数是__2__V．若将“15 V”接线柱改接到“3 V”处，则读数应该是__0.4__V.
15．如图所示的电阻箱的示数是__1__615__ Ω.
16．物业工作人员来小明家收电费，他观察到小明家电能表的情况如图所示．然后从记录本上查出上月电能表的示数是811.6 kW·h.小明家本月共用电__120__ kW·h.。
中考物理读数题
一、实验题中的读数题（送分题） 1、长度测量 2、弹簧测力计的读数
3、温度计的读数： 4、天平的读数：
5、量筒的计数 7、电能表的读数 9、秒表的读数 6、电流表、电压表的读数 8、电阻题特点 是常常隔一年考一次。 （1）图1物体的长度为：_____
小明家的电能表表盘如图所示，若单独使用 功率为1800W的电器2h，则电能表上的示数会 变成________,此时，他 （填“可以”或 “不可以”）再开一盏110W的吊灯。
；
图1
图1
2）图2的物体的长度为
cm。
3
4
5
6
7
cm
图2
图2
1.读弹簧测力计的示数：几乎每年考一题。
例题：如图3所示，物体的重为_____N。
图3
图8
甲
乙
1)、图中体温计的读数为________℃， 该体温度计的测量范围是________℃
图5
图6
物体的体积：___________
2)、正确读出电流表与电压表读数：电流表 _________A；电压表________V
初中物理读数专题训练新选
常用仪器读数专题1、分别读出图1中各刻度尺的读数(1)图A中木块的长度是______㎝；(2)图B中圆的直径是______㎝；(3)图C中木块的长度是____㎝2、一架天平放在水平桌面上，天平的指针如图2所示，则应调节天平横梁右端的螺母向＿＿边移动，直至指针指到＿＿＿＿＿时，才能用天平进行测量。
测量时应将物体放在＿＿＿盘中，砝码放在＿＿盘中，当调节游码的位置使天平再次平衡时，盘中的砝码和游码如图2所示，则待测物体的质量为＿＿＿g。
3、天平是用来测量_______的仪器，图3中所示天平的读数是______g。
4、小明和sTs小组同学为了探究家乡特产——“南珠”的物理特性，他们精选了十几颗流沙镇产的珍珠进行实验，天平和量筒的示数分别如图4甲、乙所示，由图可知，珍珠的质量为______g，体积为_______cm3，珍珠密度为________kg/m3．5、如图5所示，图甲是用弹簧测力计测物体重力，则物体重力是是________N；图乙是用弹簧测力计测物体在水平桌面上作匀速直线运动时的摩擦力，则物体受到的摩擦力是______N；图丙中秒表的读数是________s。
6．如图6所示，线圈长度为___________cm，体温计的读数为__________℃，汽车速度表读数为_________Km/h。
7．在用天平测量物体质量时，将天平放在水平台面上后，如图7甲所示，此时天平________边重，应该____________；天平平衡后，测量物体质量，如图乙所示，则物体质量为___________g。
8．如图8所示，电流表示数为_________，电压表示数为_________，电能表示数为__________。
9．如图9所示，秒表读数为__________，弹簧测力计读数为___________，金属块体积为___________。
图A图B图C图2图3图4 图6图8图9图甲图乙图5图丙图71 / 32 / 310．请你读出图10中所示的各测量工具的示数，并把它们填写在下面的横线上：木块的长度是________；物体的重力为__________；温度计的示数是_______。
初中物理“秒表的读数”专项练习题_专题同类题【含答案;详细解释,word版;可编辑】
初中物理“秒表的读数”专项练习题专题同类题【含答案；详细解释，word版；可编辑】学校：__________ 班级：__________ 姓名：__________ 考号：__________ 一、选择题（本题共计 1 小题，共计3分，）1. （3分）以下读数正确的是（）A.5min37.5sB.7.30cmC.27∘CD.35mL二、填空题（本题共计 30 小题，每题 3 分，共计90分，）2. 如图所示，温度计的示数为________ ∘C，图中秒表的读数为________s．3.（1）物体的宽度是________cm；（2）停表的读数是________min________s；（3）体温计的读数是________；（4）温度计的示数是________。
4. 测量是物理实验中的基本操作．甲图中纽扣的直径为________ cm，乙图中秒表的示数为________s，丙图中体温计的示数为________∘C，它的工作原理是液体的________．5. 在测量平均速度的实验中，某同学用刻度尺测量小车通过的路程（如图甲所示），用停表测量小车通过该段路程所用时间（如图乙所示），则小车通过的路程为________cm，所用时间为________，该段路程中小车运动的平均速度为________m/s。
6. 请你读出图中所示的各测量工具的示数，并把它们填写在下面的横线上：如图甲物体的长度是________mm，乙是记录的时间为________s，丙温度计的示数为________∘C。
7. 图中秒表的读数为________s。
8. （1）小明用刻度尺测物体的长度，如图甲所示，他所用的刻度尺的分度值是________，物体的长度是________。
8.（2）如图所示，甲、乙是两种常用的测量时间的工具。
如果我们想测一集电视剧的时间应该用________，体育课上测百米成绩用的是________。
9. 如图甲所示所测圆柱体的直径为________cm；如图乙所示的时间为________s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用仪器
读
数
专
题
1、 分别读出图1中各刻度尺的读数
(1)图A 中木块的长度是______㎝；(2)图B 中圆的直径是______㎝；(3)图C 中木块的长度是____㎝
2、一架天平放在水平桌面上，天平的指针如图2所示，则应调节天平横梁右端的螺母向＿＿边移动，直至指针指到＿＿＿＿＿时，才能用天平进行测量。
测量时应将物体放在＿＿＿盘中，砝码放在＿＿盘中，当调节游码的位置使天平再次平衡时，盘中的砝码和游码如图2所示，则待测物体的质量为＿＿＿g 。
3、天平是用来测量_______的仪器，图3中所示天平的读数是
______g 。
4、小明和sTs 小组同学为了探究家乡
特产——“南珠”的物理特性，他们精选了十几颗流沙镇产的珍珠进行实验，天平和量筒的示数分别如图4甲、乙所示，由图可知，珍珠的质量为______g ，体积为_______cm 3
，珍珠密度为________kg/m 3
． 5、如图5所示，图甲是用弹簧测力计测物体重力，则物体重力是是________N ；图乙是用弹簧测力计测物体在水平桌面上作匀速直线运动时的摩擦力，则物体受到的摩擦力是______N ；图丙中秒表的读数是________s 。
6．如图6所示，线圈长度为___________cm ，体温计的读数为__________℃，汽车速度表读
数为_________Km/h 。
7．在用天平测量物体质量时，将天平放在水平台面上后，如图7甲所示，此时天平________边重，应该____________；天平平衡后，测量物体质量，如图乙所示，则物体质量为___________g 。
8．如图8所示，电流表示数为_________，电压
表示数为_________，电能表示数为
__________。
9．如图9所示，秒表读数为
__________，
弹簧测力计读数为___________，金属块体积为
___________。
10．请你读出图10中所示的各测量工具的示
数，并把它们填写在下面的横线上：木块的长度是
图A
图B
图C
图2
图3
图4
图6
图8
图9
图甲
图乙
图5
图丙
图7
________；物体的重力为__________；温度计的示数是_______。
11、实验室用托盘天平来测量物体的质量，如图11甲所示，烧杯和水的总质量是_____g 。
图乙是市场上最常见的台秤，图中的读数是＿＿＿＿。
12、图12中电表的示数分别为：甲图读数是_______，乙图读数是______，丙图读数是＿＿＿。
13、如图13是家用电能表，此时电能表的读数是＿＿＿＿k W ·h 。
14、 图14中水的体积是＿
＿＿＿cm 3。
15．在图15中，甲图是汽车的速度表，此时的车速是＿＿＿＿，图乙中水表的读数是＿＿＿＿，图丙时钟表示的时刻是＿＿＿
＿＿，图丁的停表读数是
＿＿＿秒。
16．图16甲中弹簧测力计的示数是 N 。
甲中弹簧测力计的示数是 N 。
17．图17中各测量工具的读数是
多少，分别填在空格处 （2）图甲中温度计的示数是 ℃； （3）图乙中电流表指针所指的示数为 A ；
（4）图丙中物体的长度为 cm 。
（5）图丁中电能表的示数为___________kw ·h
18．用如图18所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．实验中，将杠杆拉至图中虚线位置，测力计的示数F 为 ____N ，钩码总重G 为，钩码上升高度h 为0.1m ，
测力计移动距离s 为0.3m ，则杠杆的机械效率为
图10
图13
图14
甲
乙
图11
甲
乙
丙
图12
甲
乙
丙
丁
图15
图17
甲 乙 图16
甲
乙
__．请写出使用该杠杆做额外功的一个原因： _______________ ．
19．如图19所示的电路图： (1)在研究电流、电压和电阻关系时，接入5Ω的电阻，改变滑动变阻器的阻值，可以探究电流与 __的关系；把5Ω电阻换成10Ω的电阻，实验目的是探究电流与
________的关系，同时要向______移动滑动变阻器使电阻两端的_______不变。
(2)这个电路图也可用于伏安法测电阻或电功率，实验时小明观察到两个电表的示数如下，则小明测得R 的电阻是 _____Ω，R 的电功率是_________W 。
1
2
3 A
3
－
0 5
10
15 V
3 15
－
1
2 3
A
V
·
·
R
R ′ S
图19
图18。
