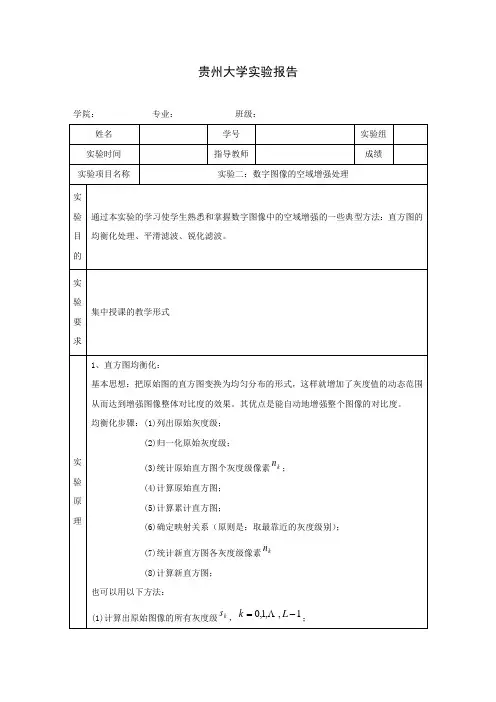

数字图像处理实验二报告

贵州大学实验报告学院:专业:班级:姓名学号实验组实验时间指导教师成绩实验项目名称实验二:数字图像的空域增强处理实验目的通过本实验的学习使学生熟悉和掌握数字图像中的空域增强的一些典型方法:直方图的均衡化处理、平滑滤波、锐化滤波。
实验要求集中授课的教学形式实验原理1、直方图均衡化:基本思想:把原始图的直方图变换为均匀分布的形式,这样就增加了灰度值的动态范围从而达到增强图像整体对比度的效果。
其优点是能自动地增强整个图像的对比度。
均衡化步骤:(1)列出原始灰度级;(2)归一化原始灰度级;(3)统计原始直方图个灰度级像素kn;(4)计算原始直方图;(5)计算累计直方图;(6)确定映射关系(原则是:取最靠近的灰度级别);(7)统计新直方图各灰度级像素kn(8)计算新直方图;也可以用以下方法:(1)计算出原始图像的所有灰度级ks,1,,1,0-=Lk ;(2)统计原始图像各灰度即的像素数k n ;(3)计算原始图像的直方图n n s p kk =)(,1,,1,0-=L k ;(4)计算原始图像的累积直方图)()(00∑∑=====ki i s ki ik k s p n n s EH t ;(5)取整运算:])1int[(N kt N t k k +-=;(6)定义映射关系k k t s →;(7)统计新直方图各灰度级的像素数k n ;(8)计算新的直方图n n t p kk t =)(;2、邻域平均法对含噪声原始图像),(y x f 的每个像素点取一个邻域S 。
计算S 中的所有像素灰度级的平均值,作为空间域平均处理后图像),(y x g 的像素值。
即:∑∈=Sy x y x f My x g ),(),(1),(其中M 为邻域S 中的像素点数。
3、中值滤波对含噪声原始图像),(y x f 的每个像素点取一个邻域S (一般选取奇数点模板窗口)。
选取S 中的所有像素灰度级的中间值,作为空间域平均处理后图像),(y x g 的像素值。
数字图像实验报告二图像的灰度变换与直方图均衡

实验二图像的灰度变换与直方图均衡一、实验目的1.理解图像灰度变换与直方图均衡的定义;2.掌握图像灰度变换与直方图均衡化的方法;3.学会利用matlab编程实现灰度变换和直方图均衡的方法。
二、实验内容1. 利用matlab语言直接编程实现图像的对比度调整;2. 利用matlab语言编程实现图像的反转;3. 利用matlab语言直接编程实现图像的二值化;4. 利用matlab语言直接编程实现图像的直方图均衡化处理。
三、实验步骤(一)利用matlab语言直接编程实现图像的对比度调整实验代码如下:A=imread('E:\实验报告\数字图像处理实验报告\数字图像实验报告二通信五班韩奇20110803520\lena.jpg');I=double(A);J=I*0.5+40;A1=uint8(J);figure(1);subplot(1,2,1),imshow(A);subplot(1,2,2),imshow(A1);J=I*1+40;A1=uint8(J);figure(2);subplot(1,2,1),imshow(A);subplot(1,2,2),imshow(A1);J=I*3+40;A1=uint8(J);figure(3);subplot(1,2,1),imshow(A);subplot(1,2,2),imshow(A1);J=exp(I);A1=uint8(J);figure(4);subplot(1,2,1),imshow(A);subplot(1,2,2),imshow(A1); 生成图像如下:从图中可以看出,第一幅图相对于原图的对比度降低了,第二幅图相对于原图对比度提高了40个灰度级,第三幅图对比度提高太多,效果反而不好。
在三幅图中,第二幅图视觉效果最好,对比度明显又不至于太亮。
第四幅图是指数灰度变换。
(二)利用matlab语言编程实现图像的反转实验代码如下:A=imread('E:\实验报告\数字图像处理实验报告\数字图像实验报告二通信五班韩奇20110803520\lena.jpg');E=imadjust(A,[0.35 0.65],[1 0]);figure;imshow(E);生成图像如下:从图中可以看出,原来亮的部分经过反转之后变暗,暗的部分经过反转变亮。
数字图像处理实验二(直方图均衡化)

数字图像处理实验二直方图均衡化(直方图均衡化实质上是减少图象的灰度级以换取对比度的加大)例如:假设原图的灰度分布级为126(最大为256,也就是从0到255的级上的灰度都有或多或少的出现),经过直方图均衡化后,灰度分布级别将会小于126。
编程的时候请按照直方图均衡化公式进行。
下面给出大致的编程思路和源代码:其中黑框部分需要自己编写源代码1)利用第一次实验课提供的dhc.h 和dhc.c文件以获取位图的高宽以及从文件头到实际的位图数据的偏移字节数,从而实现对位图实际数据的操作。
利用include命令#include <stdio.h>#include <stdlib.h>#include <memory.h>#include "hdr.h"思考问题:#include <*.h> 和#include "*.h"在程序运行中有什么差别?2)定义结构指针struct bmphdr *hdr;定义用于直方图变量unsigned char *bitmap, new_color[256];定义计算灰度分布,灰度累计分布的数组int count[256], acum[256];3)main()函数编写//定义整数i,j 用于函数循环时的,nr_pixels为图像中像素的个数int i, j, nr_pixels;//定义两个文件指针分别用于提取原图像的数据和生成直方图均衡化后的图像FILE *fp, *fpnew;//定义主函数的参数包括:输入的位图文件名和输出的位图文件名,此处内容可以不要,在DOS下执行命令的时候再临时输入也可,为了方便演示,我这里直接把函数的参数确定了。
argc=3;argv[1]="test.bmp";argv[2]="testzf.bmp";//参数输入出错显示if (argc != 3) {printf("please input the name of input and out bitmap files\n");exit(1);}// 获取位图文件相关信息hdr = get_header(argv[1]);if (!hdr) exit(1);//以二进制可读方式打开输入位图文件fp = fopen(argv[1], "rb");if (!fp) {printf("File open error!\n");exit(1);}// 文件指针指向数据区域fseek(fp, hdr->offset, SEEK_SET);//计算位图像素的个数nr_pixels = hdr->width * hdr->height;bitmap = malloc(nr_pixels);//读取位图数据到bitmap中fread(bitmap, nr_pixels, 1, fp);fclose(fp);memset(count, 0, sizeof(count));//计算每个灰度级上像素的个数结果存入count[]数组中memcpy(acum, count, sizeof(acum));//计算灰度的累计分布for (i = 1; i < 256; i++)acum[i] += acum[i-1];//灰度直方图的均衡化(核心程序部分,请仔细分析)为了方便大家编程实现,这里直接给出了源代码,本实验最核心的部分就在这里//}//对所有的像素灰度值按照均衡化得到的灰度对应规则进行转换,结果存入bitmap[]中//fpnew = fopen(argv[2], "wb+");//由于位图文件的头部信息并没有因直方图均衡化而改变,因此输出图像的头部信息从原位图文件中拷贝即可:fwrite(hdr->signature, 2, 1, fpnew);fwrite(&hdr->size, 4, 1, fpnew);fwrite(hdr->reserved, 4, 1, fpnew);fwrite(&hdr->offset, 4, 1, fpnew);fwrite(&hdr->hdr_size, 4, 1, fpnew);fwrite(&hdr->width, 4, 1, fpnew);fwrite(&hdr->height, 4, 1, fpnew);fwrite(&hdr->nr_planes, 2, 1, fpnew);fwrite(&hdr->bits_per_pixel, 2, 1, fpnew);fwrite(&hdr->compress_type, 4, 1, fpnew);fwrite(&hdr->data_size, 4, 1, fpnew);fwrite(&hdr->resol_hori, 4, 1, fpnew);fwrite(&hdr->resol_vert, 4, 1, fpnew);fwrite(&hdr->nr_colors, 4, 1, fpnew);fwrite(&hdr->important_color, 4, 1, fpnew);if (hdr->offset > 54)fwrite(hdr->info, (hdr->offset - 54), 1, fpnew);////关闭fclose(fpnew);//释放内存(优化程序必需)free(hdr);free(bitmap);return 0;}。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验二图像的灰度变换与直方图均衡
一、实验目的
1.理解图像灰度变换与直方图均衡的定义;
2.掌握图像灰度变换与直方图均衡化的方法;
3.学会利用matlab编程实现灰度变换和直方图均衡的方法。
二、实验内容
1. 利用matlab语言直接编程实现图像的对比度调整;
2. 利用matlab语言编程实现图像的反转;
3. 利用matlab语言直接编程实现图像的二值化;
4. 利用matlab语言直接编程实现图像的直方图均衡化处理。
三、实验步骤
(一)利用matlab语言直接编程实现图像的对比度调整
实验代码如下:
A=imread('E:\实验报告\数字图像处理实验报告\数字图像实验报告二通信五班韩奇20110803520\lena.jpg');
I=double(A);
J=I*0.5+40;
A1=uint8(J);
figure(1);subplot(1,2,1),imshow(A);
subplot(1,2,2),imshow(A1);
J=I*1+40;
A1=uint8(J);
figure(2);subplot(1,2,1),imshow(A);
subplot(1,2,2),imshow(A1);
J=I*3+40;
A1=uint8(J);
figure(3);subplot(1,2,1),imshow(A);
subplot(1,2,2),imshow(A1);
J=exp(I);
A1=uint8(J);
figure(4);subplot(1,2,1),imshow(A);
subplot(1,2,2),imshow(A1); 生成图像如下:
从图中可以看出,第一幅图相对于原图的对比度降低了,第二幅图相对于原图对比度提高了40个灰度级,第三幅图对比度提高太多,效果反而不好。
在三幅图中,第二幅图视觉效果最好,对比度明显又不至于太亮。
第四幅图是指数灰度变换。
(二)利用matlab语言编程实现图像的反转
实验代码如下:
A=imread('E:\实验报告\数字图像处理实验报告\数字图像实验报告二通信五班韩奇20110803520\lena.jpg');
E=imadjust(A,[0.35 0.65],[1 0]);
figure;imshow(E);
生成图像如下:
从图中可以看出,原来亮的部分经过反转之后变暗,暗的部分经过反转变亮。
(三)利用matlab语言直接编程实现图像的二值化
实验代码如下:
I=imread('E:\实验报告\数字图像处理实验报告\数字图像实验报告二通信五班韩奇20110803520\lena.jpg');%要阈值化的图像
imshow(I);
M=I;
[m,n]=size(M);
for i=1:m
for j=1:n
if(M(i,j)<120)
M(i,j)=0;
else
M(i,j)=255;
end
end
end
figure,imshow(M);%M是二值化的图像生成图像如下:
程序设置的阈值是120,灰度级低于120的变为0(最暗),高于120的将变为255(最亮)。
(四)利用matlab语言直接编程实现图像的直方图均衡化处理
实验代码如下:
PS=imread('E:\实验报告\数字图像处理实验报告\数字图像实验报告二通信五班韩奇20110803520\qiao.jpg'); %读入JPG图像文件
PS=rgb2gray(PS);
imwrite(PS,'qiao灰度图.bmp'); %转换为灰度化并保存
figure(1);
imshow(PS) %显示出来
title('输入图像')
%绘制直方图
[m,n]=size(PS); %测量图像尺寸参数
GP=zeros(1,256); %预创建存放灰度出现概率的向量
for k=0:255
GP(k+1)=length(find(PS==k))/(m*n); %计算每级灰度出现的概率,将其存入GP中相应位置
end
figure(2),bar(0:255,GP,'g') %绘制直方图
title('原图像直方图')
xlabel('灰度值')
ylabel('出现概率')
%直方图均衡化
S1=zeros(1,256);
for i=1:256
for j=1:i
S1(i)=GP(j)+S1(i); %计算Sk
end
end
S2=round((S1*256)+0.5); %将Sk归到相近级的灰度
for i=1:256
GPeq(i)=sum(GP(find(S2==i))); %计算现有每个灰度级出现的概率
end
figure(3),bar(0:255,GPeq,'b') %显示均衡化后的直方图
title('均衡化后的直方图')
xlabel('灰度值')
ylabel('出现概率')
%均衡化后的图像
PA=PS;
for i=0:255
PA(find(PS==i))=S2(i+1); %将各个像素归一化后的灰度值赋给这个像素
end
figure(4),imshow(PA) %显示均衡化后的图像
title('均衡化后图像')
imwrite(PA,'qiao均衡后.bmp');
生成图像如下:
从图中可以看出,经过直方图均衡后,各灰度级出现概率有了一定的
变化,原先概率大的略有降低,概率小的略有升高,尤其是220~25
灰度级有了明显的提高。
从图片质量上来看,均衡化后的图像桥的钢架结构更加清晰,天空中云彩更加艳丽,总体效果比均衡化之前好。
四、实验总结
这次实验主要是对图像的灰度变换和直方图均衡化,实验内容包括灰度拉伸、图像反转、图像的二值化以及直方图均衡。
通过实验将课本上理论知识加以实践,实验过程中明白了图像处理的一些技巧,同时也明白了,不同的图像的处理方法是不完全一致的,例如,实验时,我发现对“qiao”图像的直方图均衡处理效果很好,但同样的方法对于“lena”图像效果却不是很明显。
